Construction and application of balance models for a river basin water management (Skawa River example) Izabela Godyń, Wojciech Indyk, Adam Jarząbek

Transkrypt

1 DOI: Acta Sci. Pol., Formatio Circumiectus 13 (3) 2014, Budowa i zastosowanie modeli bilansowych dla potrzeb zlewniowego zarządzania zasobami wodnymi (na przykładzie rzeki Skawy) Construction and application of balance models for a river basin water management (Skawa River example) Izabela Godyń, Wojciech Indyk, Adam Jarząbek Politechnika Krakowska Streszczenie. W artykule zaprezentowano metodykę opracowywania dynamicznego bilansu wodnogospodarczego zlewni rzecznej wraz z wykonanym na jej podstawie modelem komputerowym. Przedstawiono problemy oraz wyniki wdrożenia tego modelu dla zlewni Skawy. Model umożliwia wykonywanie ilościowych i jakościowych analiz bilansowych dla różnych wariantów zagospodarowania zasobów wodnych zlewni zmienności potrzeb wodnych użytkowników, zabudowy hydrotechnicznej oraz wymagań utrzymania przepływów nienaruszalnych. Abstract. This paper presents a methodology to preparing dynamic water management balances for river basins and a computer model derived from such balances. The paper describes the problems and results of the implementation of this model for the Skawa River watershed located in the area of the the Regional Water Management Board in Kraków. The Model allows the qualitative and quantitative analysis to be performed on different variants of water resources management for the catchment areas and variations in the water user needs and hydrotechnical infrastructure and environmental requirements. Słowa kluczowe: gospodarka wodna, bilans dynamiczny, model, Skawa Key words: water management, dynamic balance, model, Skawa river Adres do korespondencji Corresponding authors: dr inż. Izabela Godyń, dr inż. Wojciech Indyk, dr inż. Adam Jarząbek, Instytut Inżynierii i Gospodarki Wodnej, Politechnika Krakowska, ul. Warszawska 24, Kraków, izabela.godyn@iigw.pl, wturkey@tlen.pl, adam. jarzabek@iigw.pl.

2 32 I. Godyń, W. Indyk, A. Jarząbek WSTĘP Właściwe określenie wielkości dostępnych zasobów wodnych jest najważniejszym etapem sformułowania zasad gospodarowania wodami w zlewni rzecznej, a w szczególności wskazania dopuszczalnych poziomów oddziaływań antropogenicznych (dopuszczalnych wielkości poborów wody czy ładunków zanieczyszczeń w odprowadzanych ściekach). Zgodnie z ustawą prawo wodne, ograniczenia tego typu wprowadzane są w postaci warunków korzystania z wód regionów wodnych i zlewni rzecznych. Podstawę ich opracowania stanowią wyniki wariantowych analiz stanu zasobów wykonywanych z wykorzystaniem symulacyjno-optymalizacyjnych modeli bilansowych. W pracy zaprezentowano podstawowe założenia i metody tworzenia modeli bilansowych oraz przedstawiono możliwe rozwiązania na przykładzie testowej zlewni Skawy. METODYKA I DANE WEJŚCIOWE Założenia metodyczne Podstawowym celem opracowywania w a r u n k ó w k o r z y s t a n i a z w ó d jest [Herbich i in. 2008]: stworzenie narzędzi wspomagających wdrażanie polityki wodnej kraju, a w szczególności planu gospodarowania wodami na obszarze dorzecza oraz programu wodno- -środowiskowego kraju; określenie uwarunkowań i ograniczeń dla decyzji administracyjnych związanych z korzystaniem z wód, a w szczególności pozwoleń wodnoprawnych; określenie uwarunkowań i ograniczeń dla dokumentów planistycznych związanych z zagospodarowaniem przestrzennym. Konieczność sporządzenia bilansu wodnogospodarczego wynika głównie z wyżej wskazanego celu postawionego warunkom, jakim jest o k r e ś l e n i e u w a r u n k o w a ń i ograniczeń m.in. dla pozwoleń wodnoprawnych. Bilans wodnogospodarczy pozwala bowiem na ilościowe i jakościowe porównanie zasobów wód z potrzebami wodnymi użytkowników oraz określenie deficytów i nadwyżek ilościowych i jakościowych, a także jest narzędziem umożliwiającym symulację kształtowania i rozrządu zasobów wodnych. Nie ma obowiązującej, umocowanej prawnie, metodyki sporządzania bilansów wodnogospodarczych. Regulacje prawne (art. 115 i 116 ustawy Prawo wodne) wprowadzają jedynie ogólne wytyczne dotyczące zakresu warunków korzystania z wód. Zalecenie sporządzenia bilansu wodnogospodarczego występowało w nieobowiązującym już Rozporządzeniu Ministra Środowiska z dnia 28 kwietnia 2004 r. w sprawie zakresu i trybu opracowywania planów gospodarowania wodami na obszarach dorzeczy oraz warunków korzystania z wód regionu wodnego obowiązywało ono 2 lata, do lipca 2006 r. Obecnie obowiązujące rozporządzenie wykonawcze wydane na podstawie art. 121 Prawa wodnego reguluje jedynie zakres planów gospodarowania wodami na obszarze dorzeczy. Pomimo braku obowiązującej, czy też zalecanej przez administrację wodną, metodyki sporządzania bilansów wodnogospodarczych, powszechną praktyką stało się stosowanie Acta Sci. Pol.

3 Budowa i zastosowanie modeli bilansowych dla potrzeb zlewniowego zarządzania zasobami zaleceń opracowanej przez Hydroprojekt w 1992 r. Metodyki opracowywania jednolitych bilansów wodnogospodarczych dla potrzeb Regionalnych Zarządów Gospodarki Wodnej. Metodyka Hydroprojektu była także podstawą przygotowania w 2008 r. przez Pracownię Gospodarki Wodnej PRO-WODA na zlecenie siedmiu Regionalnych Zarządów Gospodarki Wodnej Metodyki opracowania warunków korzystania z wód regionu wodnego oraz warunków korzystania z wód zlewni. Metodyka PRO-WODY jest wskazywana jako zalecenie metodyczne przy opracowywaniu bilansów i warunków korzystania w ostatnich latach w większości regionalnych zarządów gospodarki wodnej. Bilans ilościowy wód powierzchniowych Bilans ilościowy wód powierzchniowych ma charakter wielookresowej symulacji rozrządu zasobów wodnych między użytkownikami w przekrojach bilansowych dla wszystkich przedziałów czasowych analizowanego wielolecia, z uwzględnieniem pracy urządzeń wodnych (np. magazynowania w zbiornikach retencyjnych). Bilans powinien mieć charakter dynamiczny, tzn. uwzględniać zmienność w czasie danych wejścia opisujących elementy bilansu (zasoby, potrzeby, zrzuty, zasady pracy obiektów itp.). Podczas bilansowania zasobów wód powierzchniowych należy uwzględnić [Herbich i in. 2008]: ograniczenia dyktowane względami ekologicznymi, w tym zachowanie przepływów nienaruszalnych; hierarchię (kolejność zaspokajania) potrzeb wodnych, zgodną z koncepcją użytkowania wód w rozpatrywanym obszarze; oddziaływanie zbiorników retencyjnych możliwe do uwzględnienia tylko w przypadku bilansów dynamicznych; oddziaływanie kanałów przerzutowych; oddziaływanie poborów wody; oddziaływanie zrzutów wprowadzanych do wód powierzchniowych; powiązania z zasobami i użytkowaniem wód podziemnych (pobory wód oraz zrzuty ścieków i wód kopalnianych). Wyniki bilansu wodnogospodarczego pozwalają na [Herbich i in. 2008]: ocenę możliwości zaspokojenia ilościowych potrzeb wodnych użytkowników zaopatrywanych z wód powierzchniowych; ocenę oddziaływania obiektów hydrotechnicznych; ocenę kształtowania się przepływów rzecznych, uwzględniającą przewidywane użytkowania zasobów wód i oddziaływania obiektów; ocenę wielkości rezerw zasobów wód powierzchniowych; tworzenie podstaw do określania warunków korzystania z wód regionu wodnego lub zlewni rzecznej; tworzenie podstaw do przygotowania i weryfikacji pozwoleń wodnoprawnych na pobór wód i odprowadzanie ścieków; przygotowanie propozycji działań w zakresie kształtowania i rozwoju użytkowania wód powierzchniowych. Przyjęto tok wykonywania obliczeń bilansowych ilościowego stanu zasobów wodnych poprzez określenie: Formatio Circumiectus 13 (3) 2014

4 34 I. Godyń, W. Indyk, A. Jarząbek 1) zasobów naturalnych wynikających z naturalnych, przyrodniczych procesów w zlewni na podstawie ciągów przepływów z obserwacji w przekrojach wodowskazowych i danych o występującym w tym okresie użytkowaniu wód (pobory wód, zrzuty ścieków, praca urządzeń hydrotechnicznych), 2) przepływów nienaruszalnych, 3) zasobów rzeczywistych wynikających z dotychczasowego użytkowania zasobów wody (stan aktualny), 4) zasobów zwrotnych możliwych do zwrotnego wykorzystania obliczanych jako różnica pomiędzy wielkością przepływu rzeczywistego a wielkością przepływu nienaruszalnego w danym przekroju, 5) zasobów bezzwrotnych możliwych do bezzwrotnego wykorzystania (nadwyżek wody) ilości wody, jaka może być pobrana z danego przekroju rzeki przy zachowaniu przepływu nienaruszalnego i bez pogarszania warunków zaopatrzenia w wodę pozostałych użytkowników w zlewni posiadających ważne pozwolenia wodnoprawne. Dynamiczny bilans wodnogospodarczy oznacza przeprowadzanie obliczeń na ciągach hydrologicznych. Jako miarę posiadanych zasobów wody w poszczególnych przekrojach cieków przyjęto gwarancję przewyższenia przepływów o zadanej wartości. Przepływ gwarantowany Q gw = p% o gwarancji czasowej p% to przepływ, który wraz z przepływami wyższymi od niego trwa przez p% czasu objętego analizami (długości ciągu historycznego mierzonego liczbą przedziałów czasowych). Gwarantowane zasoby wodne (naturalne, rzeczywiste, dyspozycyjne zwrotne i bezzwrotne) są wyznaczane w przyjętych przekrojach bilansowych i prezentowane m.in. w formie wykresów przedstawiających przepływy o określonej gwarancji czasowej na długości cieku. Bilans jakościowy wód powierzchniowych Bilans jakościowy wód powierzchniowych ma charakter statycznego modelu bilansującego ładunki analizowanych wskaźników zanieczyszczeń wzdłuż rzeki. Bilans określa stan jakościowy w przekrojach bilansowych na podstawie przepływów miarodajnych i stężeń miarodajnych dla punktów monitoringowych oraz danych o wielkościach i parametrach jakościowych zrzutów ścieków. Przyjęto następujące założenia modelu bilansowego jakości [Herbich i in. 2008]: Bilans ładunków ma charakter statyczny, bazując na ustalonych w czasie danych wejścia takich jak: przepływy miarodajne przepływy o gwarancji 90% w analizowanym roku, na podstawie wyników modelu ilościowego zlewni, stężenia miarodajne wskaźników zanieczyszczeń (BZT 5, N og, P og ) w przekrojach monitoringowych wyznaczone jako percentyl 90 lub przyjmujące wartości najmniej korzystne, stałe wielkości poborów wody i zrzutów ścieków zgodne ze sprawozdanymi do systemu opłat za korzystanie ze środowiska, stężenia analizowanych wskaźników zanieczyszczeń (BZT 5, N og, P og ) w ściekach na podstawie danych z pozwoleń wodnoprawnych lub sprawozdawanych do systemu opłat za korzystanie ze środowiska (dla potrzeb weryfikacji zaleca się Acta Sci. Pol.

5 Budowa i zastosowanie modeli bilansowych dla potrzeb zlewniowego zarządzania zasobami wykorzystanie badań WIOŚ, wyników badań będących w posiadaniu użytkowników oraz danych literaturowych). Za węzłowe przekroje bilansowe analizowanego cieku przyjmuje się zgodnie z kilometrażem według Mapy podziału hydrograficznego Polski (MPHP50): źródło i ujście, miejsca ujść istotnych dopływów, miejsca poborów wód i zrzutów ścieków, przekroje wodowskazowe i monitoringowe, miejsca lokalizacji istotnych dla jakości wód budowli hydrotechnicznych i zasięgu ich oddziaływań, granice administracyjne powiatów, przekroje zamykające zlewnie scalonych części wód. Wyniki analiz bilansowych określają dla każdego przekroju monitoringowego analizowanego cieku następujące wielkości: ładunki analizowanych wskaźników zanieczyszczeń dla stanu aktualnego i perspektywicznego określone w przekrojach monitoringowych oraz rozłożone na wszystkie przekroje bilansowe na długości rzeki w postaci profilu hydrochemicznego, chłonności rzeki w stanie aktualnym oraz w stanie perspektywicznym w przekrojach bilansowych wzdłuż biegu rzeki, wymaganą wielkość redukcji ładunku dla zapewnienia osiągnięcia stanu dobrego. Prezentacją graficzną dokonanych analiz powinny być profile hydrochemiczne analizowanych wskaźników zanieczyszczeń na długości rzeki. Dane wejściowe Do oceny ilościowej zasobów wód wykorzystano przepływy średnie dekadowe z wielolecia z 9 wodowskazów w zlewni Skawy (5 na Skawie i 4 na dopływach). Do o c e n y j a k o ś c i o w e j zasobów wód zlewni Skawy wykorzystano badania jakości z 2008 r., w którym był prowadzony dodatkowy monitoring dopływów bezpośrednich zbiornika Świnna Poręba. Użyto wyników badań z 5 punktów monitoringowych na Skawie oraz 8 punktów monitoringowych na dopływach Skawy. MODEL KOMPUTEROWY BILANSU ILOŚCIOWEGO I JAKOŚCIOWEGO WÓD RZEKI SKAWY Celem bilansu wodnogospodarczego jest uzyskanie informacji o możliwościach zaopatrzenia w wodę tak obecnych, jak i przyszłych użytkowników wody w zlewni Skawy. Opracowany program komputerowy bilansu ilościowego i jakościowego zasobów wodnych rzeki Skawy został oparty na przedstawionych powyżej założeniach metodycznych. W modelu komputerowym (ryc. 1) analizy bilansowe dla wód powierzchniowych były prowadzone w przekrojach bilansowych na Skawie i jej dopływach. Lokalizacja przekrojów wynikała ze struktury sieci rzecznej, poborów wód powierzchniowych i zrzutów ścieków, położenia punktów monitoringu [Godyń i in. 2011]. Formatio Circumiectus 13 (3) 2014

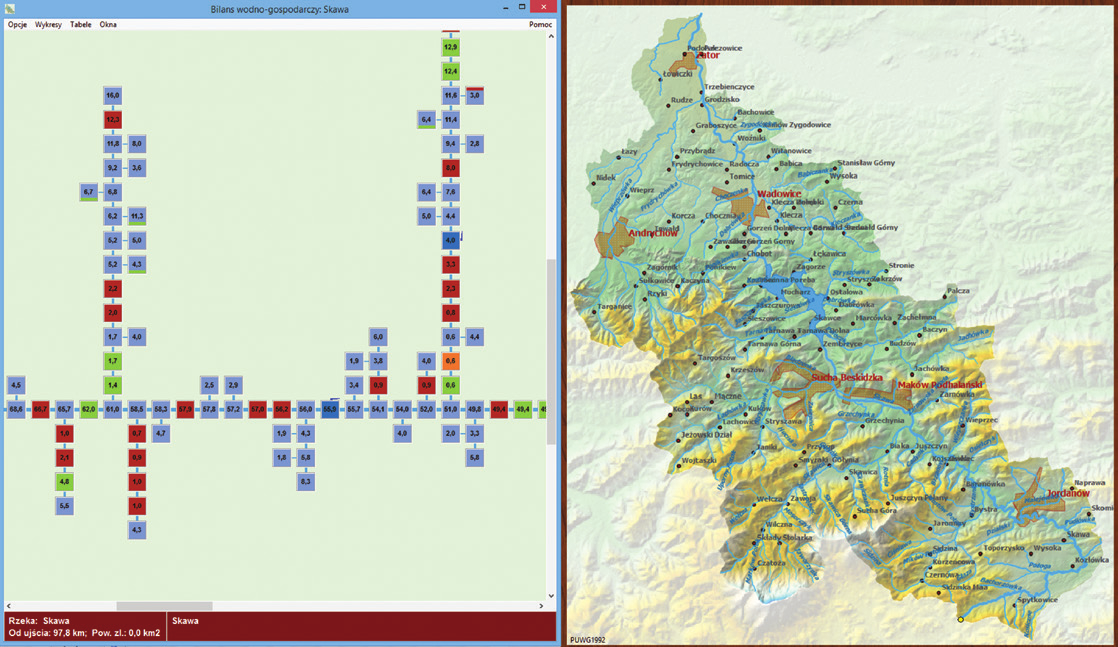

6 36 I. Godyń, W. Indyk, A. Jarząbek Ryc. 1. Program Skawa schemat zlewni (fragment zlewni) oraz mapa zlewni Fig. 1. Skawa Program catchment Scheme (part of the catchment area) and Map of the Skawa River Acta Sci. Pol.

7 Budowa i zastosowanie modeli bilansowych dla potrzeb zlewniowego zarządzania zasobami Obliczenie przepływów nienaruszalnych w przekrojach wodowskazowych Program Skawa umożliwia wyliczenie przepływów nienaruszalnych następującymi metodami: metodą H. Kostrzewy: kryterium hydrobiologiczne (metoda uproszczona), kryterium rybacko-wędkarskie; metodą małopolską T. Stochlińskiego. Bilans ilościowy wód powierzchniowych Skawy Bilans ilościowy wykonywany przez komputerowy program Skawa określa możliwości wodnogospodarczego wykorzystania wody ze względu na jej ilość. Obliczenia bilansowe ilościowego stanu zasobów wodnych obejmują określenie zasobów: naturalnych, wynikających z obszarowego zasilania ze zlewni, rzeczywistych, wynikających z istniejącego użytkowania zasobów wody (stan aktualny), zwrotnych, możliwych do zwrotnego wykorzystania, bezzwrotnych, możliwych do bezzwrotnego wykorzystania (nadwyżek wody). Program oblicza oraz prezentuje zasoby naturalne i rzeczywiste w formie wykresów hydrogramów oraz przepływów o wybranych gwarancjach czasowych na długości cieku. Przepływy rzeczywiste są obliczane na podstawie istniejącego użytkowania wód w zlewni, program umożliwia również dokonanie symulacji rzeczywistego i/lub hipotetycznego użytkowania poprzez umożliwienie edycji i usuwania istniejących i dodawania nowych poborów wód i zrzutów ścieków. Ostatecznym wynikiem bilansu ilościowego jest określenie wielkości zasobów dyspozycyjnych zwrotnych i bezzwrotnych w zlewni. Przykładowy wykres zasobów dyspozycyjnych zwrotnych wzdłuż biegu rzeki Skawy prezentuje ryc. 2. Wyznaczone zasoby zwrotne na długości Skawy wykazują zmienność zależną od intensywności użytkowania wody. Jest ona najbardziej widoczna w uszczupleniu zasobów wód o gwarancji 98% na odcinku początkowym rzeki, pomiędzy kilometrami od 65,7 do 51,0 oraz od 47,1 do 41,8 w tym przedziale brak zasobów o tej gwarancji. Dla pozostałych gwarancji 90% i 80% zasoby są dostępne na całej długości Skawy. W sposób istotny zasoby wzrastają po dopływach Stryszawki i Kleczanki. Natomiast zasoby bezzwrotne o gwarancji 98% pojawiają się od km 41,8, po ujściu Stryszawki (ryc. 3). Zasoby bezzwrotne o gwarancji 90% występują od km 51,0, po ujściu Skawicy, a zasoby o gwarancji 80% są dostępne na całej długości rzeki. Na Skawie realizowany jest zbiornik retencyjny Świnna Poręba, który będzie miał istotny wpływ na reżim hydrologiczny Skawy. Program umożliwia zasymulowanie pracy zbiornika zgodnie z parametrami określonymi w projekcie instrukcji zbiornika, gdzie pojemność użytkowa została określona na poziomie 85,743 mln m 3, a odpływ zaregulowany wynosi 2,1 m 3 s 1, powiększony o przepływ nienaruszalny. Tak ustalony odpływ zaregulowany zapewnia dostawę wody dla obecnie zdefiniowanych użytkowników poniżej zbiornika. Program umożliwia również zmianę reguły sterowania zbiornikiem (m.in. poprzez zmianę pojemności użytkowej zbiornika, zmianę odpływu zaregulowanego, wprowadzenie dwóch odpływów zaregulowanych realizowanych w zależności od Formatio Circumiectus 13 (3) 2014

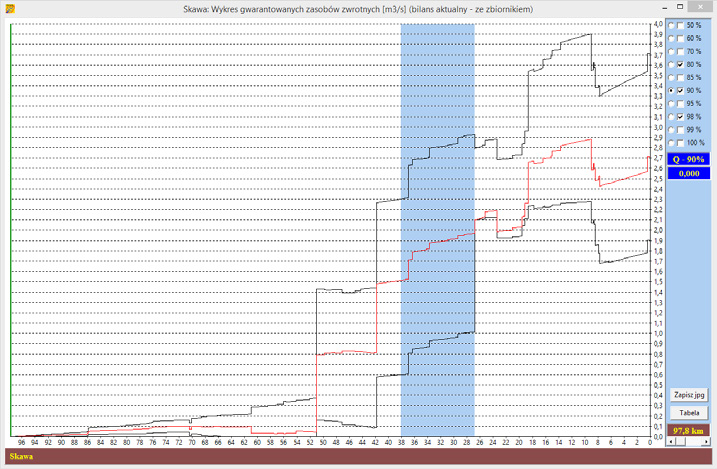

8 38 I. Godyń, W. Indyk, A. Jarząbek Ryc. 2. Zasoby dyspozycyjne zwrotne o gwarancji 98, 90 i 80% wzdłuż biegu rzeki Fig. 2. Returnable resources with time guarantees of 98, 90 and 80% Ryc. 3. Zasoby dyspozycyjne bezzwrotne o gwarancji 98, 90 i 80% wzdłuż biegu rzeki Fig. 3. Non-returnable resources with time guarantees of 98, 90 and 80% Acta Sci. Pol.

9 Budowa i zastosowanie modeli bilansowych dla potrzeb zlewniowego zarządzania zasobami napełnienia zbiornika). Należy podkreślić, że proponowany odpływ zaregulowany ze zbiornika Świnna Poręba, jak wynika z przeprowadzonych analiz, może zostać znacznie podwyższony, co może stanowić dodatkowe źródło zaopatrzenia w wodę przyszłych odbiorców. Na ryc. 4 pokazano wynik symulacji pracy zbiornika zgodnie z planowaną regułą sterowania zasoby bezzwrotne na długości rzeki. Jak widać na rysunku, poniżej przekroju zaporowego w Świnnej Porębie (km 26,8) zasoby zwrotne o gwarancjach 98% i 90% są w wysokości 2,1 m 3 s 1, czyli jest to założona nadwyżka przepływu zaregulowanego nad przepływem nienaruszalnym. Dla gwarancji 80%, dla tego przekroju, zasoby te wynoszą już 2,79 m 3 s 1, co świadczy o tym, że możliwe jest zadysponowanie większego odpływu zaregulowanego. Poniżej zbiornika zmienność zasobów dla wszystkich gwarancji uzależniona jest od bieżącego rozkładu poborów i zrzutów oraz dopływu Kleczanka. Zasoby bezzwrotne w przekroju zaporowym osiągają wartość: dla gwarancji 98% 1,67 m 3 s 1, dla gwarancji 90% 1,98 m 3 s 1, dla gwarancji 80% 2,62 m 3 s 1. Ryc. 4. Zasoby dyspozycyjne zwrotne o gwarancji 98, 90 i 80% wzdłuż biegu rzeki z uwzględnieniem pracy zbiornika Świnna Poręba Fig. 4. Returnable resources with time guarantees of 98, 90 and 80% with the Swinna Poręba reservoir Bilans jakościowy wód powierzchniowych Skawy Na potrzeby bilansu jakościowego wód powierzchniowych zlewni Skawy opracowano model bilansujący ładunki zanieczyszczeń wzdłuż biegu Skawy. Poniżej przedstawiono przykładowe wykresy prezentujące wyniki bilansu jakościowego wód zlewni Skawy profil hydrochemiczny BZT 5 (ryc. 5) oraz chłonność azotu ogólnego N og (ryc. 6). Formatio Circumiectus 13 (3) 2014

10 40 I. Godyń, W. Indyk, A. Jarząbek Ryc. 5. Program Skawa profil hydrochemiczny BZT 5 Fig. 5. Skawa program hydro-chemical BOD 5 profile Od źródła do ujścia potoku Strącze wartości BZT 5 w wodach Skawy były niższe od wielkości granicznych I klasy. Dopływ ścieków komunalnych ze Spytkowic w km 86 spowodował pogorszenie jakości wód i wzrost wartości BZT 5 w wodach Skawy do reprezentatywnych dla II klasy jakości. Spadek wartości BZT 5 tuż za zrzutem spowodowany był dopływem czystych wód Pożogi. Kolejne skokowe, wzrostowe zmiany wartości BZT 5 w wodach Skawy wywołały zrzuty ścieków komunalnych z oczyszczalni w Rabie Wyżnej i Jordanowie (do Malejówki). Duży wpływ na wartości BZT 5 w wodach początkowego odcinka rzeki miały także niekontrolowane zrzuty ścieków bytowo-gospodarczych. Od 67 km Skawy do ujścia Skawicy wartości BZT 5 w wodach rzeki przekraczały wielkości graniczne II klasy. Standardy dobrego potencjału ekologicznego BZT 5 w wodach Skawy ponownie były niedotrzymywane w ujściowym odcinku rzeki, od ujścia Tarnawki (km 36). Głównym powodem przekroczenia wartości BZT 5 reprezentujących dobry potencjał ekologiczny były niekontrolowane dopływy ścieków bytowo-gospodarczych oraz zrzut ścieków z oczyszczalni w Suchej Beskidzkiej, Stryszowie, Mucharzu i Wadowicach. Pozostałe dwa modelowane wskaźniki azot ogólny (N og ) i fosfor ogólny (P og ) występowały w wodach Skawy w stężeniach odpowiadających stężeniom normatywnym dobrego potencjału ekologicznego na całej jej długości rzeki. Poniżej na wykresie (ryc. 6) zaprezentowano chłonność azotu ogólnego N og na długości rzeki. Widoczne w km 61, 51 i 42 duże przyrosty chłonności ładunku są wynikiem ujścia dopływów odpowiednio: Bystrzanki, Skawicy i Stryszawki. Natomiast niekorzystne spadki na odcinku km są wywołane znaczącymi zrzutami oczyszczonych ścieków komunalnych z oczyszczalni ścieków w Wadowicach oraz dopływem Choczenka. Acta Sci. Pol.

11 Budowa i zastosowanie modeli bilansowych dla potrzeb zlewniowego zarządzania zasobami Rys. 6. Program Skawa chłonność N og Fig. 6. Skawa program absorbing capacity of N tot PODSUMOWANIE Regionalne Zarządy Gospodarki Wodnej w ramach swoich statutowych obowiązków starają się rozwiązywać problemy ilościowe i jakościowe zasobów wodnych w zlewniach, które znajdują się na obszarach ich administrowania. Problemy te zazwyczaj dotyczą deficytów wody lub ich znacznego zanieczyszczenia. Wskazanie drogi ich rozwiązania powinno odbywać się poprzez opracowanie bilansów, które modelują zasoby ilościowe i jakościowe zlewni. Przedstawiony w niniejszym artykule model bilansu zlewni Skawy pozwala oszacować istniejące zagrożenia oraz ustalić odpowiednią politykę poprawy stanu wód w okresie perspektywicznym. Należy zaznaczyć, że opracowany program jest narzędziem udostępnionym RZGW w Krakowie do bieżącej eksploatacji, a nie jednorazowym dokumentem oceniającym stan aktualny i perspektywiczny. Piśmiennictwo Caruk M., Drużyńska E., Jarząbek A., Wybrane aspekty jakości wód Białej Przemszy. Czas. Tech., seria Środowisko, z. t 1-Ś, Godyń I., Herbich P., Indyk W., Jarząbek A., Mazoń S., Sarna S., Tyszewski S., Ochrona jakości wód nowo budowanego zbiornika Świnna Poręba wraz z wyznaczeniem obszaru ochronnego zbiornika. Zadanie 2. Opracowanie ilościowego i jakościowego bilansu wodnogospodarczego dla całej zlewni zbiornika. Inst. Inżynierii i Gospodarki Wodnej, Politechnika Krakowska Kraków. Godyń I., Indyk W., Jarząbek A., Owsiany M., Pusłowska-Tyszewska D., Stańko R., Sarna S., Tyszewski S., Dobre praktyki planowania gospodarowania wodami na obszarach Formatio Circumiectus 13 (3) 2014

12 42 I. Godyń, W. Indyk, A. Jarząbek cennych przyrodniczo. Zalecenia dla powiązania procesów planowania gospodarowania wodami i ochrony obszarów NATURA Kraków, Herbich P., Indyk W., Jarząbek A., Pusłowska-Tyszewska D., Rutkowski M., Tyszewski S., Metodyka opracowania warunków korzystania z wód regionu wodnego oraz warunków korzystania z wód zlewni. Pracownia Gospodarki Wodnej PRO-WODA Warszawa. Metodyka opracowywania jednolitych bilansów wodnogospodarczych dla potrzeb Regionalnych Zarządów Gospodarki Wodnej CBSiPBW Hydroprojekt Warszawa. Zaakceptowano do druku Accepted for print: Acta Sci. Pol.
