1 Podr cznik Instalatora System palisadowy Podr cznik instalatora

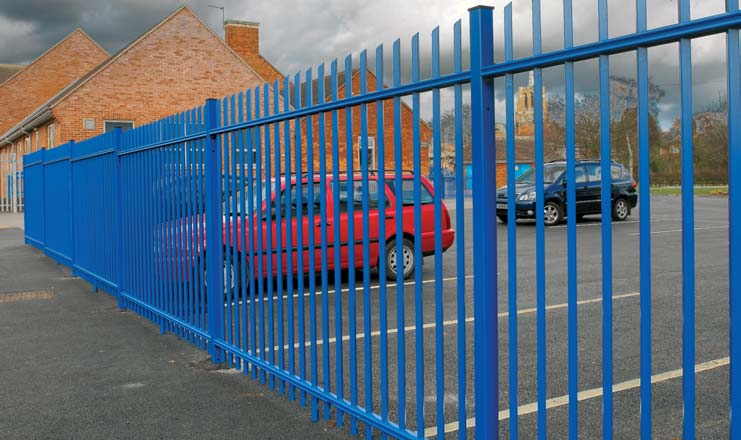

System palisadowy Szeroki zakres zastosowaƒ System Barofor firmy Betafence àczy w sobie elegancj i wysoki stopieƒ zabezpieczenia. Dzi ki temu mo e byç stosowany w wielu ró nych aplikacjach.

2 System palisadowy Szeroki zakres zastosowaƒ System Barofor firmy Betafence àczy w sobie elegancj i wysoki stopieƒ zabezpieczenia. Dzi ki temu mo e byç stosowany w wielu ró nych aplikacjach. Tam, gdzie na pierwszy plan wysuwa si estetyczny, dekoracyjny wyglàd oraz bezpieczeƒstwo polecany jest Barofor Deco. ukowo zakoƒczone panele sà mi e dla oka, jednoczeênie odleg oêci mi dzy pionowymi pr tami uniemo liwiajà przeciêni cie si mi dzy nimi dziecka. System ten nadaje si idealnie do grodzenia szkó, parków, placów zabaw, Êcie ek i chodników oraz posesji prywatnych. Gdy g ównym wymaganiem staje si wygrodzenie i ochrona terenu oraz przeciwdzia anie wtargni ciom intruzów, zalecane sà systemy Baroforu Round lub Square. Zapewniajà one wysoki poziom zabezpieczenia i znacznie utrudniajà wspinanie si na ogrodzenie (nie posiadajà adnych elementów umo liwiajàcych oparcie na nich stopy, a Barofor Square dodatkowo zwieƒczony jest ostrymi koƒcówkami pionowych profili). Oba typy Baroforów majà zastosowanie przy ochronie brzegów rzek i stawów, obiektów handlowych i u ytecznoêci publicznej oraz stadionów sportowych. Systemy Barofor wyst pujà w wysokoêciach od 1000 do 2400 mm. Zalety Po àczenie wytrzyma oêci i elegancji Wysoka trwa oêç i sztywnoêç Pe ny zintegrowany system (panele, s upy, bramy i komplet akcesoriów) atwa i szybka instalacja (z zastosowaniem akcesoriów uniemo liwiajàcych demonta i kradzie ogrodzenia) Elegancja i wspó granie z otoczeniem Szeroki zakres zastosowaƒ. 1

3 Elementy ogrodzenia Panele Ci kie zgrzewane panele, elektronicznie spawane na ka dym przeci ciu. Skonstruowane z poziomych kszta towników o przekroju C i wspawanych w nie pionowych profili o przekroju okràg ym lub kwadratowym. Kszta towniki poziome o wymiarach 60 x 40 x 3 mm, zapewniajà du à sztywnoêç ogrodzenia. Ich unikalny profil o przekroju C zapobiega gromadzeniu si wody wewnàtrz profilu. Profile pionowe o gruboêci Êcianki 1,5 mm (2,0 mm dla paneli Barofor Round o wysokoêci 2,4 m), sà spawane w odleg oêci 110 mm jeden od drugiego (84,35 mm dla Barofora Deco). Górne zakoƒczenia profili pionowych mogà byç przyci te równo lub pod kàtem (dla Barofora Round i Square) lub mieç kszta t uku o promieniu 150 mm ponad górnà belk (Barofor Deco). Wszystkie panele majà d ugoêç 2520 mm. S upy S upy stalowe kwadratowe o wymiarach 60 x 60 x 2 mm, wyposa one w plastikowy kapturek. S upy poêrednie i koƒcowe posiadajà po jednym otworze o Êrednicy 11 mm na dole i górze s upa, przechodzàcym na wylot s upa. S upy naro ne posiadajà otwory na wszystkich 4 bokach s upa. Technika powlekania i kolory Panele stalowe ocynkowane ogniowo, a nast pnie pokryte pow okà poliestrowà (minimalna gruboêç pow oki 60 mikrometrów). S upy stalowe ocykowane i powleczone pow okà poliestrowà. Kolory: ocynk ogniowy; inne kolory palety RAL na zamówienie. Barofor Deco Barofor Round Barofor Square Zestawienie systemów Typ Ârednica i gruboêç D ugoêç i wysokoêç WysokoÊç Odleg oêç mi dzy ogrodzenia Êcianki profilu pionowego (mm) panelu (mm) s upka (mm) profilami pionowymi (mm) 20 x x Berafor Deco 20 x x x x x x Berafor Round 26 x x x x x x x 25 x x Berafor Square 25 x 25 x x x 25 x x x 25 x x

4 Monta systemów Panele Barofor sà mocowane do s upów za pomocà z àczek z tworzywa sztucznego, wsuwanych w górnà i dolnà belk ogrodzenia, stalowych bolców oraz podk adek. S upki poêrednie S upy poêrednie posiadajà po dwa otwory u góry i u do u, przez które przeprowadzany jest stalowy bolec o Êrednicy 10 mm i d ugo- Êci 140 mm. Na wystajàce po obu stronach s upka koƒcówki bolca nak adana jest z àczka z tworzywa sztucznego, w której wn trzu znajduje si stalowa podk adka. Podk adka ta powoduje zablokowanie bolca w z àczce i trwa e po àczenie panelu ze s upkiem. S upki koƒcowe S upki koƒcowe posiadajà po dwa otwory u góry i u do u, przez które przeprowadzany jest stalowy bolec o Êrednicy 10 mm i d ugo- Êci 60 mm. Na wystajàcà koƒcówk bolca nak adana jest z àczka z tworzywa sztucznego, w której wn trzu znajduje si stalowa podk adka. Podk adka ta powoduje zablokowanie bolca w z àczce i trwa e po àczenie panelu ze s upkiem. Koƒcówk bolca mo na dodatkowo zablokowaç rozszerzajàc go przy u yciu Êrubokr ta w o onego przez drugi otwór w s upie. Otwór ten nast pnie zaêlepia si plastikowym kapturkiem. Podk adka Z àczka z tworzywa sztucznego Bolec o Êrednicy 10 mm i d ugoêci 140 mm Bolec o Êrednicy 10 mm i d ugoêci 60 mm Plastikowy kapturek Podk adka S upki naro ne S upki naro ne posiadajà po cztery otwory u góry i u do u, przez które przeprowadzane sà dwa stalowe bolce o Êrednicy 10 mm i d ugoêci 60 mm. Na wystajàce koƒcówki bolców nak adane sà z àczki z tworzywa sztucznego, w których wn trzu znajdujà si stalowe podk adki. Podk adka ta powoduje zablokowanie bolca w z àczce i trwa e po àczenie panelu ze s upkiem. Koƒcówki bolców mo na dodatkowo zablokowaç rozszerzajàc je przy u yciu Êrubokr ta w o onego przez pozosta e otwory w s upie. Otwory te nast pnie zaêlepia si plastikowymi kapturkami. Bolec o Êrednicy 10 mm i d ugoêci 60 mm Plastikowy kapturek Podk adka Kàty ostre i rozwarte tworzy si poprzez osadzenie dwóch s upków w tym samym otworze pod odpowiednimi kàtami. 3

Bramy jednoskrzyd owe i dwuskrzyd owe Barofor Deco System Barofor Deco jest wyposa ony w odpowiadajàcy mu zestaw bram jednoskrzyd owych i dwuskrzyd owych D C A B SzerokoÊç WysokoÊç Wymiary s upka

5 Bramy jednoskrzyd owe i dwuskrzyd owe Barofor Deco System Barofor Deco jest wyposa ony w odpowiadajàcy mu zestaw bram jednoskrzyd owych i dwuskrzyd owych D C A B SzerokoÊç WysokoÊç Wymiary s upka (mm) (mm) (mm) WysokoÊç WysokoÊç Âwiat o SzerokoÊç skrzyd a "C" ca kowita "D" wjazdu "B" w osiach (mm) (mm) (mm) s upków "A" (mm) Bramy jednoskrzyd owe x 80 x 3 x x 80 x 3 x x 80 x 3 x Bramy dwuskrzyd owe x 80 x 3 x x 80 x 3 x x 80 x 3 x Rama (mm) pion 60 x 60 x 1.5 poziom 60 x 40 x 3 pion 60 x 60 x 1.5 poziom 60 x 40 x 3 Barofor Square i Round Barofor Round i Square sà w pe ni zintegrowane z systemem jedno- i dwuskrzyd owych furtek i bram typu Robusta. Bramy sà dopasowane pod wzgl dem wysokoêci i rodzaju wype nienia do wyglàdu prz se. 4
