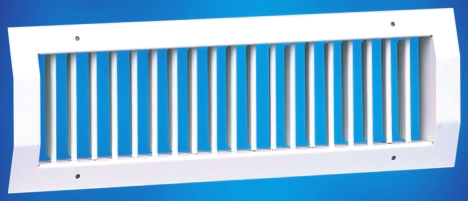

1 TNSD/TNDD KRATKI WENTYLACYJNE DO PRZEWODÓW OKRÑG YCH wspomaganie doboru ZALETY - Estetyczny wyglàd - Drugi rzàd kierownic malowany na czarno - Wysoka jakoêç wykonania w bibliotekach programu DYFUZJA POWIETRZA biblioteki parametryczne PRZEZNACZENIE / ZASTOSOWANIE Kratki wentylacyjne TNSD i TNDD przeznaczone sà do pracy w nawiewnych lub wyciàgowych instalacjach wentylacyjnych oraz klimatyzacyjnych. Mogà byç montowane bezpoêrednio na okrag ych przewodach wentylacyjnych. OPIS Kratki wentylacyjne TNSD wyposa one sà w pojedynczy rzàd kierownic natomiast kratki TNDD wyposa one sà w dwa rz dy kierownic. Pierwszy rzàd kierownic kratki zbudowany jest w uk adzie pionowym. Drugi rzàd kierownic zbudowany jest w uk adzie poziomym i wykonany jest ze stali malowanej na kolor RAL 9005 (czarny). Kratki TNSD i TNDD wykonane sà ze stali malowanej proszkowo na kolor RAL 9010 (bia y). Malowanie na dowolny kolor RAL mo liwe jest jako opcja. MONTA Standardowa instalacja kratek odbywa si z zastosowaniem wkr tów poprzez otwory w ramce fasadowej (wkr ty poza dostawà CIAT). AKCESORIA - RGP stalowa malowana na kolor RAL 9005 (czarny) - RGI stalowa malowana na kolor RAL 9005 (czarny) 1

2 TNSD DOBÓR Hm podane w tabeli nale y pomno yç x 1,3 w przypadku gdy odleg oêç Hm jest mniejsza ni 0,8 m. KRATKI TNSD STOSOWANE W INSTALACJI NAWIEWNEJ Vt=0,25 m/s Vt=0,50 m/s Vt=1,00 m/s Q Vk zasi g strugi powietrza nawiewanego wydajnoêç przep ywu powietrza pr dkoêç efektywna pt Lw Vt miejscowe straty ciênienia moc akustyczna generowana przez kratk wentylacyjnà pr dkoêç koƒcowa strugi powietrza nawiewanego 2

3 TNDD DOBÓR Hm podane w tabeli nale y pomno yç x 1,3 w przypadku gdy odleg oêç Hm jest mniejsza ni 0,8 m. KRATKI TNDD STOSOWANE W INSTALACJI NAWIEWNEJ Vt=0,25 m/s Vt=0,50 m/s Vt=1,00 m/s Q Vk zasi g strugi powietrza nawiewanego wydajnoêç przep ywu powietrza pr dkoêç efektywna pt Lw Vt miejscowe straty ciênienia moc akustyczna generowana przez kratk wentylacyjnà pr dkoêç koƒcowa strugi powietrza nawiewanego 3

4 TNSD DOBÓR KRATKI TNSD STOSOWANE W INSTALACJI WYCIÑGOWEJ Q Vk pt Lw wydajnoêç przep ywu powietrza pr dkoêç efektywna miejscowe straty ciênienia moc akustyczna generowana przez kratk wentylacyjnà 4

5 TNSD/TNDD STRATY CIÂNIENIA PRZEPUSTNICA RGI - STRATY CIÂNIENIA Do wartoêci strat ciênienia w kratce dodaç straty ciênienia na przepustnicy uwzgl dniajàce: - stopieƒ zamkni cia przepustnicy - pr dkoêç przep ywu powietrza w kratce Przepustnica RGI lub RGP z kratkà TNSD, TNDD: zastosowanie w instalacji nawiewnej powietrza Przepustnica RGI lub RGP z kratkà TNSD, TNDD: zastosowanie w instalacji wyciàgowej powietrza Straty ciênienia na przepustnicy RGI lub RGP [Pa] Stopieƒ zamkni cia Straty ciênienia na przepustnicy RGI lub RGP [Pa] Stopieƒ zamkni cia PRZYK AD DOBORU Kratka TNSD: zastosowanie w instalacji nawiewnej powietrza - Wymiary LxH 625x225 [mm] - Pr dkoêç efektywna Vk 1,3 [m/s] - WydajnoÊç 366 [m 3 /h] - Zasi g dla Vt=0,25 m/s 5 [m] - Poziom mocy akustycznej Lw <20 [db(a)] - Straty ciênienia na kratce 2 [Pa] - Straty ciênienia na przepustnicy zamkni tej na 45% 4 [Pa] - Ca kowite straty ciênienia 2+4=6 [Pa] 5

6 TNSD/TNDD WYMIARY I SPOSÓB MONTA U WYMIARY Pojedynczy rzàd kierownic Pojedynczy rzàd kierownic + Pojedynczy rzàd kierownic + Podwójny rzàd kierownic Podwójny rzàd kierownic + Podwójny rzàd kierownic + D nom. przewodu D min. D maks. TNSD lub TNDD Dost pne wymiary MONTA Otwór monta owy w przewodzie okràg ym UWAGA! Przed monta em kratki zaleca si wykonanie lekkiego naci cia w naro ach otworu monta owego aby zapobiec ewentualnemu uszkodzeniu kratki w czasie jej monta u. Przyk ad zamówienia: Typ kratki TNSD 425x225 RAL RGI Wymiar kratki Kolor kratki Przepustnica D nom. przewodu wentylacyjnego Monta przy u yciu wkr tów Zastrzega si mo liwoêç zmian. Wszelkie prawa zastrze one. CIAT Sp. z o.o. Oddzia GRYFIT - TNSD/TNDD PL 6
