Samozamykacz z krzywkå. DORMA TS 90 Impulse

Transkrypt

1 Samozamykacz z krzywkå DORMA TS 90 Impulse

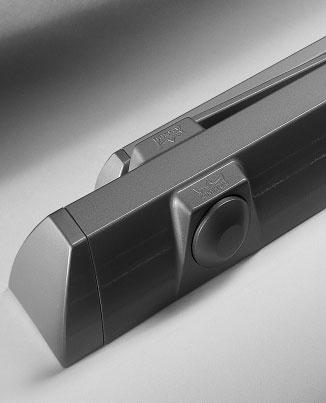

2 DORMA TS 90 Impulse Samozamykacz z krzywkå Najnowocze niejsza technika na wiatowy rynek Samozamykacz DORMA TS 90 Impulse to po åczenie najwy szej technologii w dobrej cenie oraz nowoczesnego wzornictwa z funkcjonalno ciå a wszystko to dzi ki zastosowaniu krzywki w kszta cie serca. Korzy ci Dla handlu 2 Unikalna technologia samozamykaczy z krzywkå dla perespektywicznego klienta, spe nia norm PN-EN Kompletny zestaw, czyli atwe magazynowanie. 2 Tworzy nowå jako ç i otwiera nowe rynki. Dla monta ystów/producentów 2 flatwy monta bez u ycia p ytki monta owej. 2 Do drzwi prawych i lewych. 2 Cztery pozycje monta u dla jednego modelu. 2 Sprawdzona jako ç firmy DORMA, czyli gwarancja d ugiego u ytkowania. Poprzez uniwersalny monta oraz funkcjonalnå niezawodno ç nadaje si niemal e do ka dego zastosowania. DORMA TS 90 Impulse: produkowany zgodnie z ISO 9001 Dla architektów/specjalistów 2 Sprawdzona technologia samozamykacza z krzywkå w kszta cie serca. 2 Op acalny samozamykacz z szynå lizgowå do drzwi wewn trznych. Dla u ytkowników 2 Wygodne i atwe otwieranie i w pe ni kontrolowane zamykanie drzwi. 2 Dwa zawory zapewniajåce precyzyjnå regulacj pr dko ci zamykania. 2 Dost pne w opcjach: z blokadå otwarcia i ogranicznikiem otwarcia. Dane techniczne TS 90 Impulse Si a zamykania Wielko ç EN 3/4 Drzwi standardowe 1) 0 mm 2 Drzwi zewn trzne, otwierajåce si na zewnåtrz 1) 2 Drzwi przeciwpo arowe i dymoszczelne 2 Do drzwi prawych i lewych 2 Szyna lizgowa 2 Dwa niezale ne zawory do regulacji pr dko ci zamykania 2 Ogranicznik otwarcia (mechaniczny) Opó nienie zamykania Blokada otwarcia Waga w kg 1.7 Wymiary w mm D ugo ç 246 G boko ç 46 Wysoko ç 57 Spe nia norm PN-EN Znak dla produktów budowlanych 2 2 tak - nie wyst puje opcja 1) W przypadku drzwi szczególnie ci kich i drzwi, które muszå si zamykaç w warunkach silnego wiatru, zalecane jest stosowanie samozamykacza DORMA TS 93. Wykresy si y Nm Samozamykacz DORMA TS 90 Impulse z krzywkå w kszta cie serca i mechanizmem nap du liniowego zapewnia natychmiastowe zmniejszenie oporu podczas otwierania drzwi wi c nawet dzieci, ludzie starsi i niepe nosprawni, nie majå problemów z ich otwarciem. Natomiast pewne i niezawodne zamykanie drzwi zapewnione jest przez zwi kszenie momentu zamkni cia w ich koπcowej fazie zamykania (dobicia). Wykres si y DORMA TS 90 Impulse (Si a spre yny: EN 3) Si a otwarcia Si a zamkni cia 25 68, , ,5 86,

3 Monta po stronie zawiasów (przyk ad: drzwi LH/ISO 6; lustrzane odbicie dla drzwi RH/ISO) Monta na skrzydle po stronie zawiasów max (162) 93 (153) (84) 32 (92) Maksymalny kåt otwarcia drzwi oko o 160º (160 ). Monta na o cie nicy po stronie zawiasów 32 (92) 24 (84) ( ) = wielko ç EN (153) 102 (162) Maksymalny kåt otwarcia drzwi oko o 160º (125 ). Zalecany jest monta ogranicznika otwarcia lub zamocowanie odboju drzwiowego w tym punkcie. Odbój drzwiowy musi byç zamontowany w przypadku drzwi przeciwpo arowych i dymoszczelnych. Monta na skrzydle po przeciwnej stronie zawiasów (przyk ad: drzwi LH/ISO 6; lustrzane odbicie dla drzwi RH/ISO) Monta na skrzydle po przeciwnej stronie zawiasów max. 26 (0) 143 (190) 134 (181) 24 (84) 32 (92) 32 (92) 24 (84) Maksymalny kåt otwarcia drzwi oko o 100º (100 ). Monta na o cie nicy po przeciwnej stronie zawiasów ( ) = wielko ç EN 4 max.30 (0) 93 (153) 102 (162) Maksymalny kåt otwarcia drzwi oko o 130º (90 ). W zale no ci od warunków konstrukcyjnych, kåt otwarcia drzwi jest ograniczony. Zalecany jest monta ogranicznika otwarcia lub zamocowanie odboju drzwiowego w tym punkcie. 3

4 Mechaniczna blokada otwarcia Oko o 145 Zakres blokady otwarcia Blokada otwarcia umo liwia bezpieczne i precyzyjne przytrzymanie drzwi w pozycji otwartej do kåta ok. 145º. Blokada otwarcia ma zastosowanie zarówno do drzwi typu LH jak i RH oraz jest zaprojektowana jako wyposa enie szyny lizgowej. Nie mo na stosowaç do drzwi przeciwpo arowych i dymoszczelnych. Ogranicznik otwarcia 120 (EN 3) Ograniczenie kåta otwarcia Ogranicznik otwarcia to wyposa enie, które wk ada si do szyny lizgowej. Regulacja w zakresie od 80º do max. 120º. U ycie ogranicznika otwarcia pomaga zabezpieczyç drzwi przed uderzeniem o såsiadujåcå cian. Ogranicznik otwarcia nie jest mechanizmem wytrzyma ym zapewniajåcym trwa å ochron i w wielu zastosowaniach nie mo e zaståpiç odboju drzwiowego. Tylko do u ycia z TS 90 Impulse wielko ç EN 3. Wyposa enie standardowe i akcesoria Samozamykacz z krzywkå Ogranicznik Mechaniczna TS 90 Impulse otwarcia blokada otwarcia Wielko ç EN 3/ Szyna lizgowa yy # # xx Nr katalogowy: yy = Si ownik z szynå, = kompletny # = Akcesoria Kolor xx Srebrny 01 Bråzowy 03 Bia y (podobny do RAL 9016) 11 Kolor specjalny 09 Specyfikacja Uniwersalny samozamykacz z krzywkå, nap dem liniowym i z szybkå redukcjå momentu otwierania; pr dko ç zamykania regulowana w dwóch niezale nych zakresach. Si a zamykania = Wielko ç EN 3/4. Do drzwi prawych i lewych. Spe nia norm PN-EN Akcesoria Y Blokada otwarcia Y Ogranicznik otwarcia Kolor Y Srebrny Y Bråzowy Y Bia y (podobny do RAL 9016) Y Kolor specjalny (podobny do RAL ) Typ DORMA TS 90 Impulse 4

5 Funkcje 1 2 Oko o 160 = odbojnik drzwiowy 1 2 Pr dko ç zamykania samozamykacza DORMA TS 90 Impulse jest regulowana w dwóch niezale nych zakresach przy pomocy wskazanych zaworów. 1 Regulacja pr dko ci zamykania w zakresie Regulacja pr dko ci zamykania w zakresie 15 0 Ustawienie si y zamykania EN 3/EN 4 EN 3 EN Szer. drzwi wielko ç 950 mm EN 3 0 mm EN 4 Wielko ç TS 90 Impulse jest dobierana w zale no ci od szeroko ci zamykanych drzwi. 5

6 Technika drzwiowa Technika drzwiowa Automatyka Okucia do szk a hartowanego Technika zabezpieczeπ drzwi Ściany przesuwne DORMA Polska Sp. z o.o. ul. Warszawska 72 PL Konstancin-Jeziorna tel fax dorma@dorma.com.pl DORMA GmbH + Co. KG Breckerfelder Str D Ennepetal Tel Fax WN , 06/06,, x. XX. xx/06 Zastrzega si prawo do zmian.
