1 INSTRUKCJA monta u kaset Êciennych

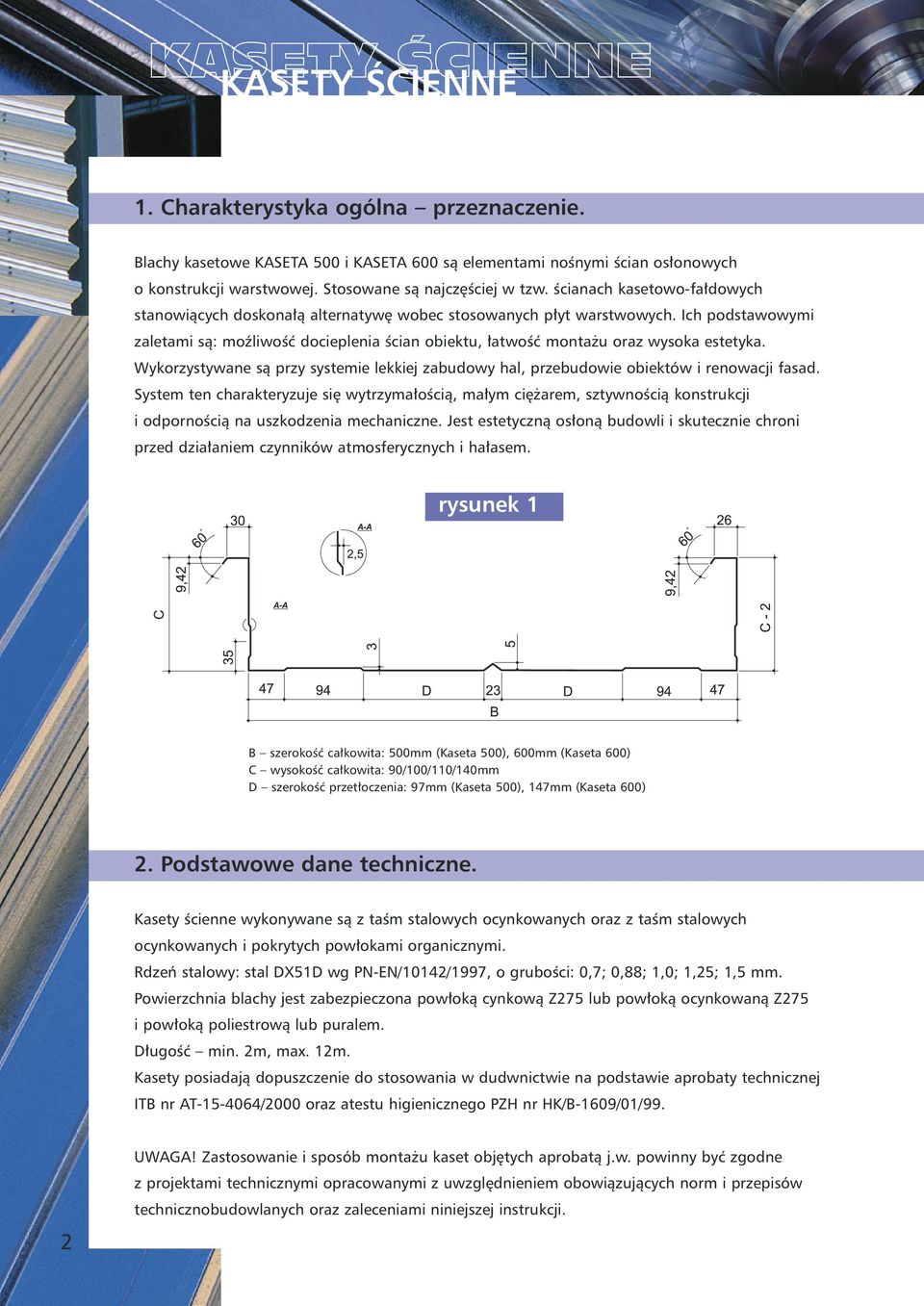

2 KASETY ÂCIENNE KASETY ÂCIENNE 1. Charakterystyka ogólna przeznaczenie. Blachy kasetowe KASETA 500 i KASETA 600 sà elementami noênymi Êcian os onowych o konstrukcji warstwowej. Stosowane sà najcz Êciej w tzw. Êcianach kasetowo-fa dowych stanowiàcych doskona à alternatyw wobec stosowanych p yt warstwowych. Ich podstawowymi zaletami sà: moêliwoêç docieplenia Êcian obiektu, atwoêç monta u oraz wysoka estetyka. Wykorzystywane sà przy systemie lekkiej zabudowy hal, przebudowie obiektów i renowacji fasad. System ten charakteryzuje si wytrzyma oêcià, ma ym ci arem, sztywnoêcià konstrukcji i odpornoêcià na uszkodzenia mechaniczne. Jest estetycznà os onà budowli i skutecznie chroni przed dzia aniem czynników atmosferycznych i ha asem. rysunek 1 B szerokoêç ca kowita: 500mm (Kaseta 500), 600mm (Kaseta 600) C wysokoêç ca kowita: 90/100/110/140mm D szerokoêç przet oczenia: 97mm (Kaseta 500), 147mm (Kaseta 600) 2. Podstawowe dane techniczne. Kasety Êcienne wykonywane sà z taêm stalowych ocynkowanych oraz z taêm stalowych ocynkowanych i pokrytych pow okami organicznymi. Rdzeƒ stalowy: stal DX51D wg PN-EN/10142/1997, o gruboêci: 0,7; 0,88; 1,0; 1,25; 1,5 mm. Powierzchnia blachy jest zabezpieczona pow okà cynkowà Z275 lub pow okà ocynkowanà Z275 i pow okà poliestrowà lub puralem. D ugoêç min. 2m, max. 12m. Kasety posiadajà dopuszczenie do stosowania w dudwnictwie na podstawie aprobaty technicznej ITB nr AT /2000 oraz atestu higienicznego PZH nr HK/B-1609/01/99. 2 UWAGA! Zastosowanie i sposób monta u kaset obj tych aprobatà j.w. powinny byç zgodne z projektami technicznymi opracowanymi z uwzgl dnieniem obowiàzujàcych norm i przepisów technicznobudowlanych oraz zaleceniami niniejszej instrukcji.

Ich podstawowymi zaletami sà: moêliwoêç docieplenia Êcian obiektu, atwoêç monta u oraz wysoka estetyka. Wykorzystywane sà przy systemie lekkiej zabudowy hal, przebudowie obiektów i renowacji fasad.

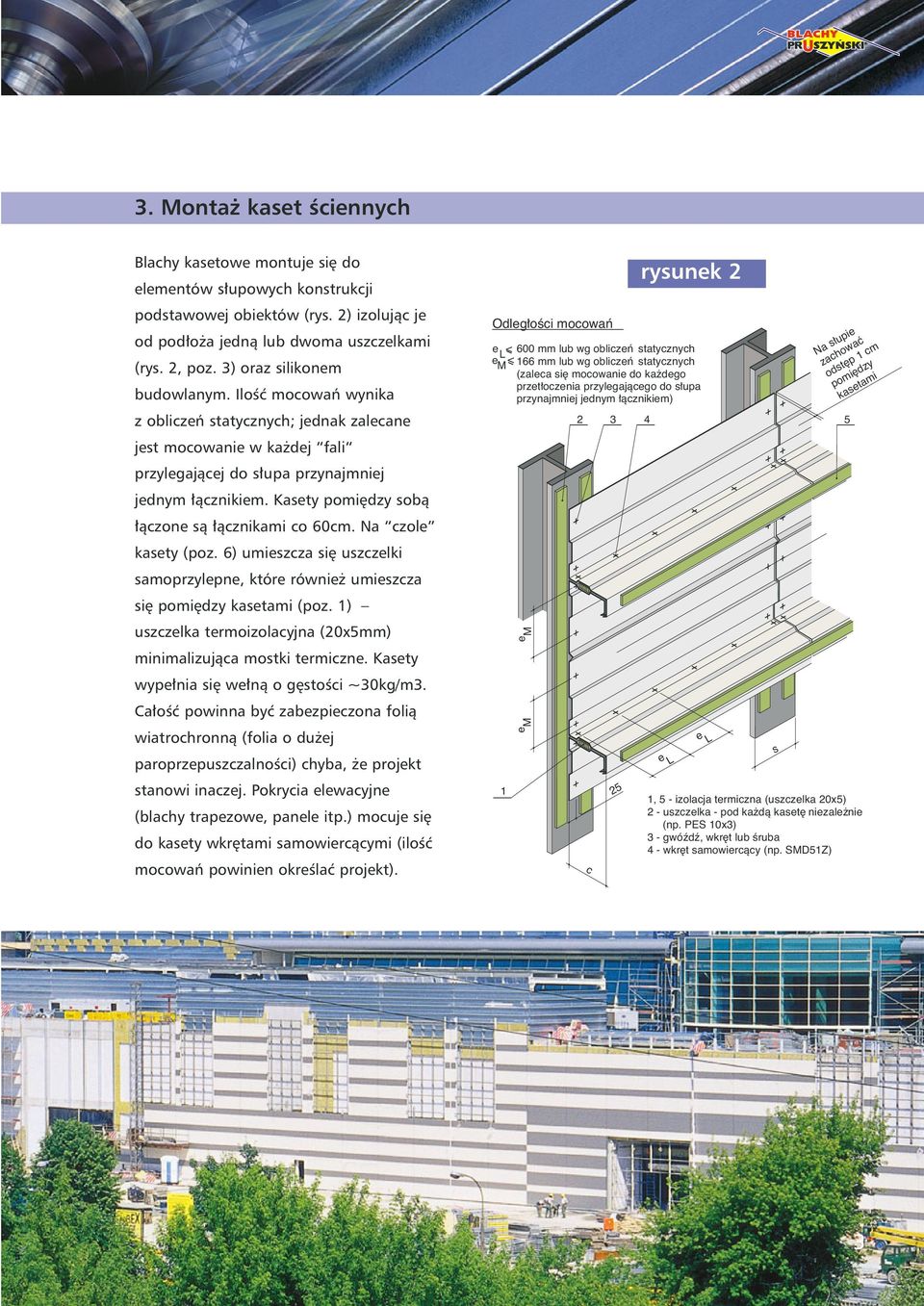

3 3. Monta kaset Êciennych Blachy kasetowe montuje si do elementów s upowych konstrukcji podstawowej obiektów (rys. 2) izolujàc je od pod o a jednà lub dwoma uszczelkami (rys. 2, poz. 3) oraz silikonem budowlanym. IloÊç mocowaƒ wynika z obliczeƒ statycznych; jednak zalecane jest mocowanie w ka dej fali przylegajàcej do s upa przynajmniej jednym àcznikiem. Kasety pomi dzy sobà àczone sà àcznikami co 60cm. Na czole kasety (poz. 6) umieszcza si uszczelki samoprzylepne, które równie umieszcza si pomi dzy kasetami (poz. 1) uszczelka termoizolacyjna (20x5mm) minimalizujàca mostki termiczne. Kasety wype nia si we nà o g stoêci ~30kg/m3. Ca oêç powinna byç zabezpieczona folià wiatrochronnà (folia o du ej paroprzepuszczalnoêci) chyba, e projekt stanowi inaczej. Pokrycia elewacyjne (blachy trapezowe, panele itp.) mocuje si do kasety wkr tami samowiercàcymi (iloêç mocowaƒ powinien okreêlaç projekt). Odleg oêci mocowaƒ e < 600 mm lub wg obliczeƒ statycznych L e < M 166 mm lub wg obliczeƒ statycznych (zaleca si mocowanie do ka dego przet oczenia przylegajàcego do s upa przynajmniej jednym àcznikiem) 1 e M e M c 25 rysunek 2 e L e L 1, 5 - izolacja termiczna (uszczelka 20x5) 2 - uszczelka - pod ka dà kaset niezale nie (np. PES 10x3) 3 - gwóêdê, wkr t lub Êruba 4 - wkr t samowiercàcy (np. SMD51Z) s Na s upie zachowaç odst p 1 cm pomi dzy kasetami 5 3

Kasety pomi dzy sobà àczone sà àcznikami co 60cm. Na czole kasety (poz. 6) umieszcza si uszczelki samoprzylepne, które równie umieszcza si pomi dzy kasetami (poz.

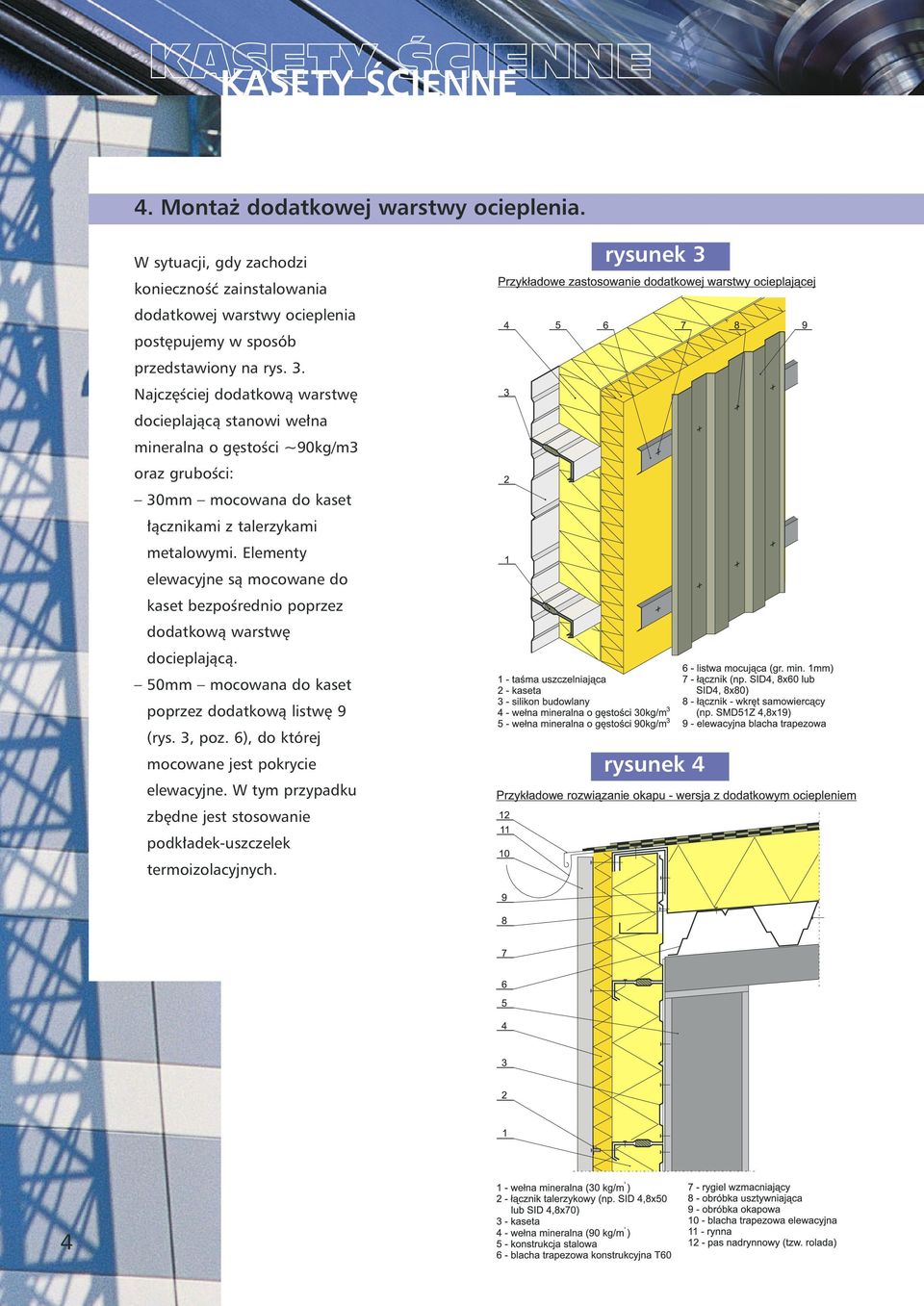

4 KASETY ÂCIENNE KASETY ÂCIENNE 4. Monta dodatkowej warstwy ocieplenia. W sytuacji, gdy zachodzi koniecznoêç zainstalowania dodatkowej warstwy ocieplenia post pujemy w sposób przedstawiony na rys. 3. Najcz Êciej dodatkowà warstw docieplajàcà stanowi we na mineralna o g stoêci ~90kg/m3 oraz gruboêci: 30mm mocowana do kaset àcznikami z talerzykami metalowymi. Elementy elewacyjne sà mocowane do kaset bezpoêrednio poprzez dodatkowà warstw docieplajàcà. 50mm mocowana do kaset poprzez dodatkowà listw 9 (rys. 3, poz. 6), do której mocowane jest pokrycie elewacyjne. W tym przypadku zb dne jest stosowanie podk adek-uszczelek termoizolacyjnych. rysunek 3 rysunek 4 4

Najcz Êciej dodatkowà warstw docieplajàcà stanowi we na mineralna o g stoêci ~90kg/m3 oraz gruboêci: 30mm mocowana do kaset àcznikami z talerzykami metalowymi.

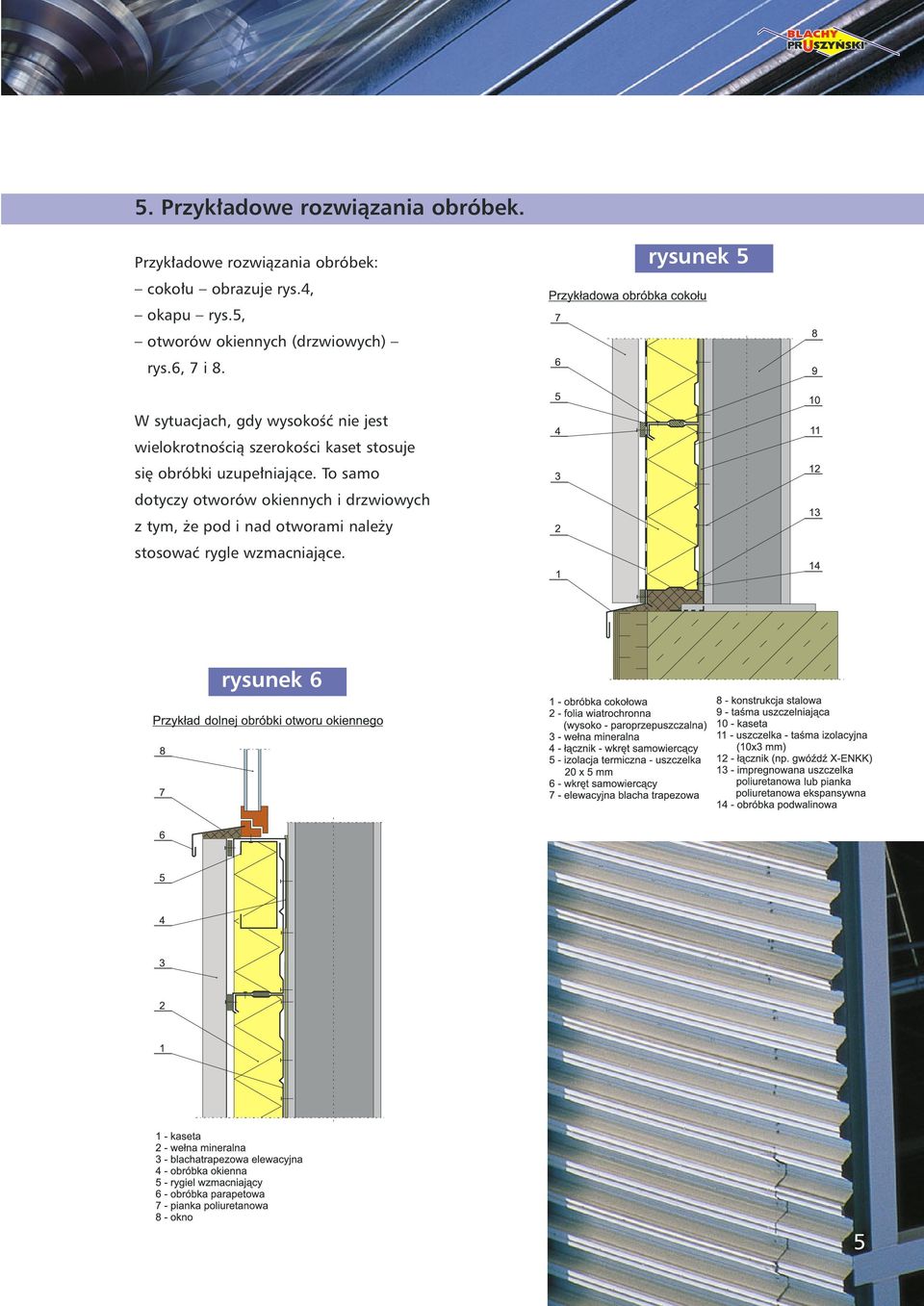

5 5. Przyk adowe rozwiàzania obróbek. Przyk adowe rozwiàzania obróbek: coko u obrazuje rys.4, okapu rys.5, otworów okiennych (drzwiowych) rys.6, 7 i 8. rysunek 5 W sytuacjach, gdy wysokoêç nie jest wielokrotnoêcià szerokoêci kaset stosuje si obróbki uzupe niajàce. To samo dotyczy otworów okiennych i drzwiowych z tym, e pod i nad otworami nale y stosowaç rygle wzmacniajàce. rysunek 6 5

rysunek 5 W sytuacjach, gdy wysokoêç nie jest wielokrotnoêcià szerokoêci kaset stosuje si

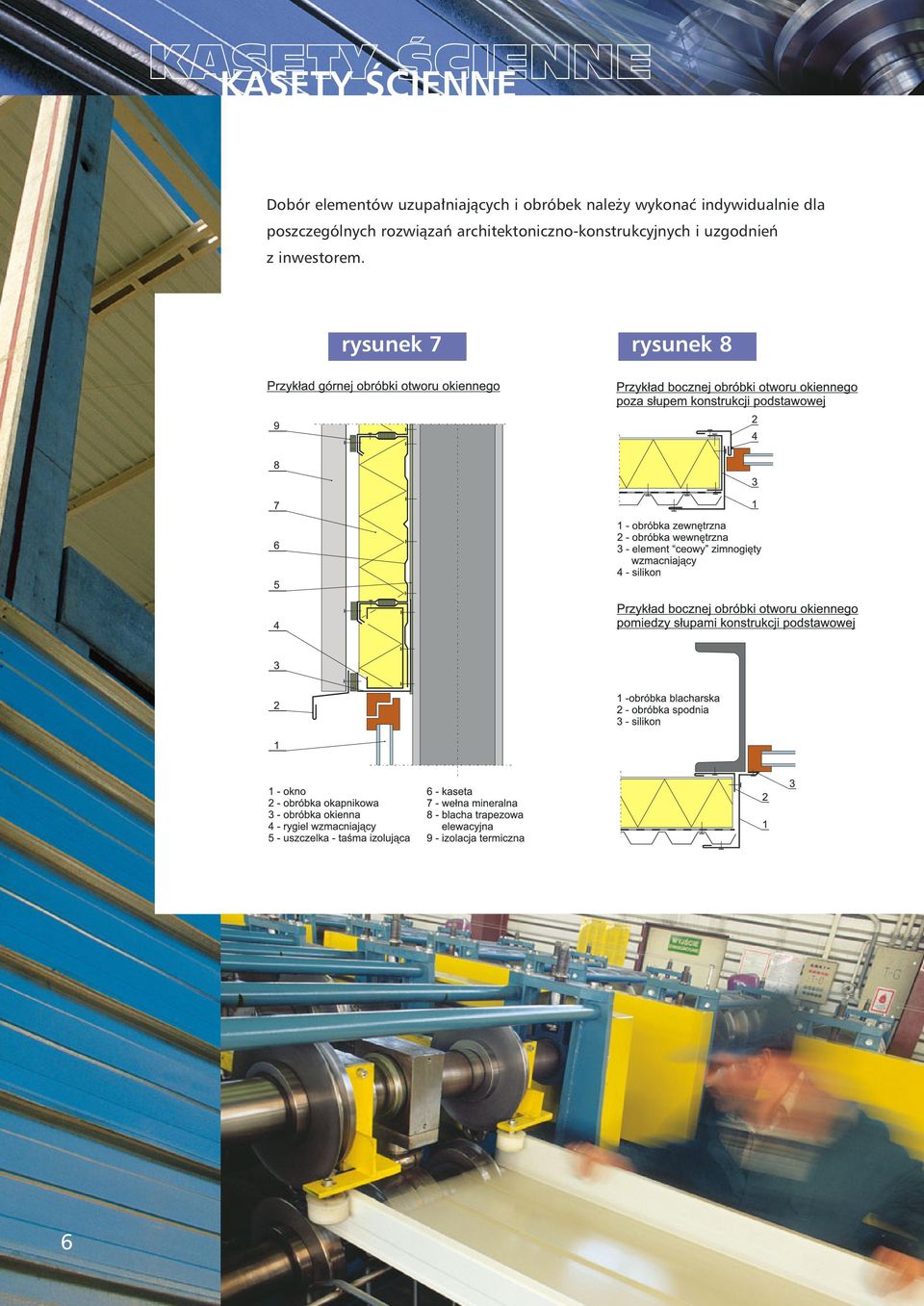

6 KASETY ÂCIENNE KASETY ÂCIENNE Dobór elementów uzupa niajàcych i obróbek nale y wykonaç indywidualnie dla poszczególnych rozwiàzaƒ architektoniczno-konstrukcyjnych i uzgodnieƒ z inwestorem. rysunek 7 rysunek 8 6

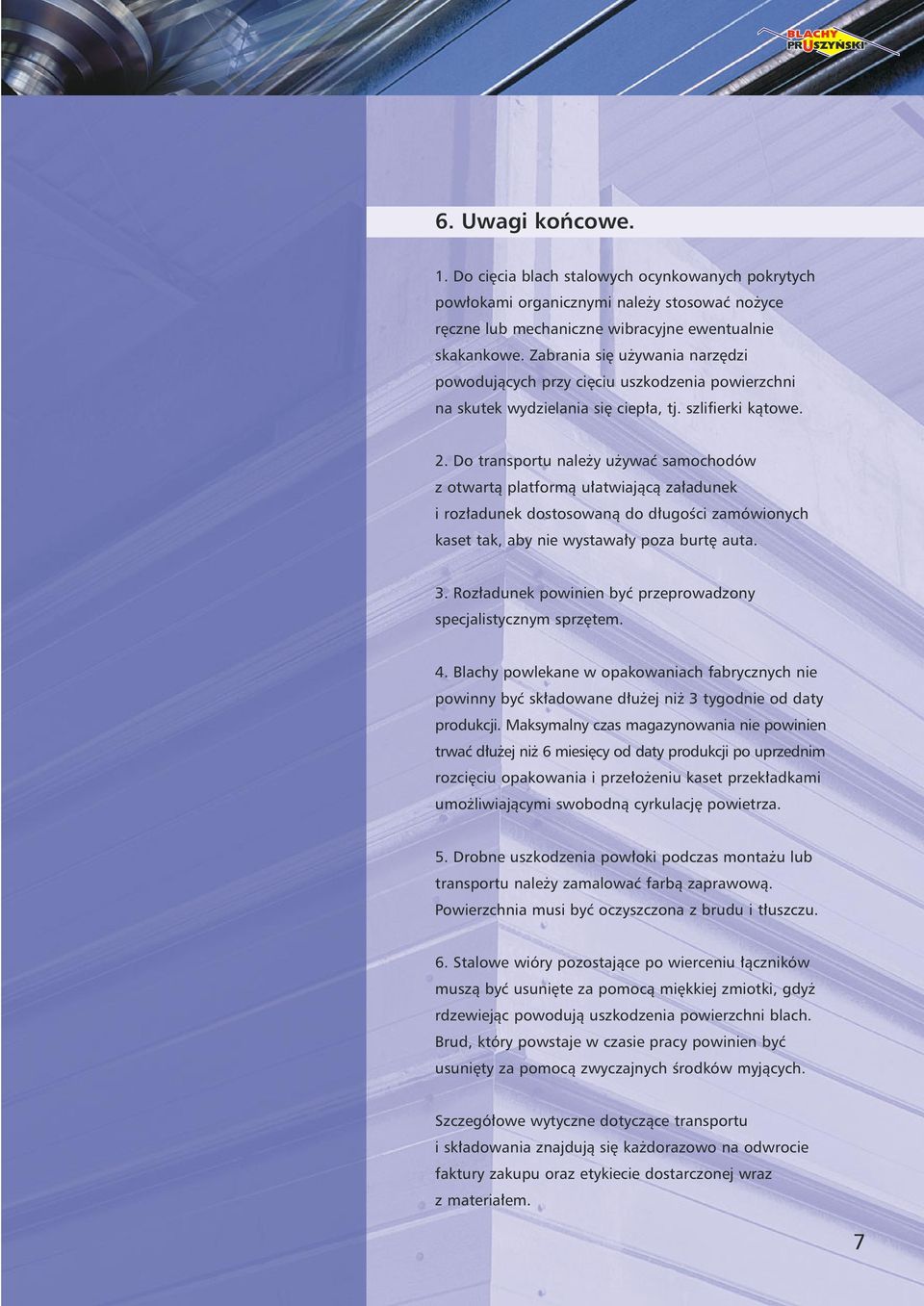

7 6. Uwagi koƒcowe. 1. Do ci cia blach stalowych ocynkowanych pokrytych pow okami organicznymi nale y stosowaç no yce r czne lub mechaniczne wibracyjne ewentualnie skakankowe. Zabrania si u ywania narz dzi powodujàcych przy ci ciu uszkodzenia powierzchni na skutek wydzielania si ciep a, tj. szlifierki kàtowe. 2. Do transportu nale y u ywaç samochodów z otwartà platformà u atwiajàcà za adunek i roz adunek dostosowanà do d ugoêci zamówionych kaset tak, aby nie wystawa y poza burt auta. 3. Roz adunek powinien byç przeprowadzony specjalistycznym sprz tem. 4. Blachy powlekane w opakowaniach fabrycznych nie powinny byç sk adowane d u ej ni 3 tygodnie od daty produkcji. Maksymalny czas magazynowania nie powinien trwaç d u ej ni 6 miesi cy od daty produkcji po uprzednim rozci ciu opakowania i prze o eniu kaset przek adkami umo liwiajàcymi swobodnà cyrkulacj powietrza. 5. Drobne uszkodzenia pow oki podczas monta u lub transportu nale y zamalowaç farbà zaprawowà. Powierzchnia musi byç oczyszczona z brudu i t uszczu. 6. Stalowe wióry pozostajàce po wierceniu àczników muszà byç usuni te za pomocà mi kkiej zmiotki, gdy rdzewiejàc powodujà uszkodzenia powierzchni blach. Brud, który powstaje w czasie pracy powinien byç usuni ty za pomocà zwyczajnych Êrodków myjàcych. Szczegó owe wytyczne dotyczàce transportu i sk adowania znajdujà si ka dorazowo na odwrocie faktury zakupu oraz etykiecie dostarczonej wraz zmateria em. 7

Do transportu nale y u ywaç samochodów z otwartà platformà u atwiajàcà za adunek i roz adunek dostosowanà do d ugoêci zamówionych kaset tak, aby nie wystawa y poza burt auta. 3.

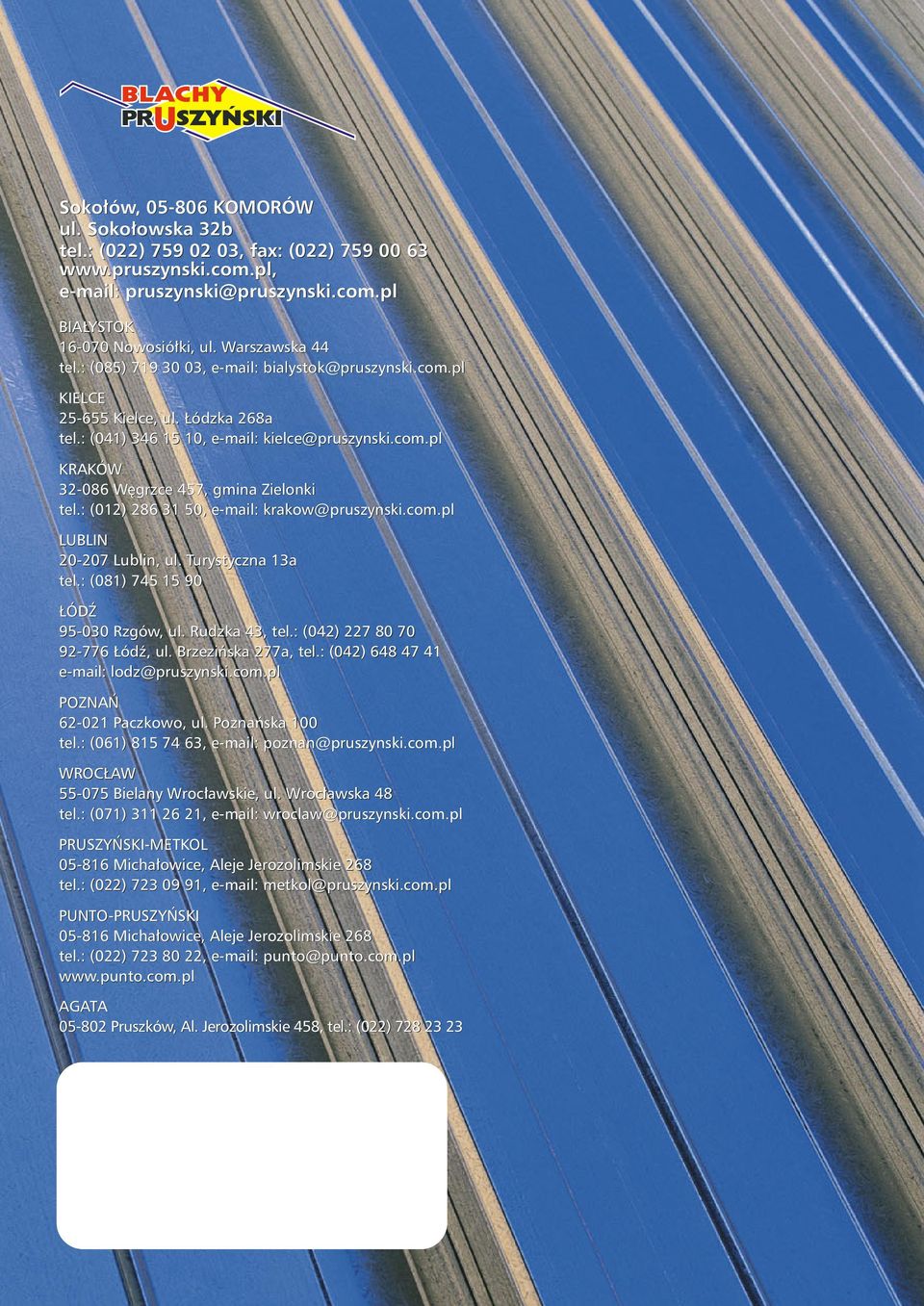

8 Soko ów, KOMORÓW ul. Soko owska 32b tel.: (022) , fax: (022) BIA YSTOK Nowosió ki, ul. Warszawska 44 tel.: (085) , KIELCE Kielce, ul. ódzka 268a tel.: (041) , KRAKÓW W grzce 457, gmina Zielonki tel.: (012) , krakow@pruszynski.com.pl LUBLIN Lublin, ul. Turystyczna 13a tel.: (081) ÓDè Rzgów, ul. Rudzka 43, tel.: (042) ódê, ul. Brzeziƒska 277a, tel.: (042) lodz@pruszynski.com.pl POZNA Paczkowo, ul. Poznaƒska 100 tel.: (061) , poznan@pruszynski.com.pl WROC AW Bielany Wroc awskie, ul. Wroc awska 48 tel.: (071) , wroclaw@pruszynski.com.pl PRUSZY SKI-METKOL Micha owice, Aleje Jerozolimskie 268 tel.: (022) , metkol@pruszynski.com.pl PUNTO-PRUSZY SKI Micha owice, Aleje Jerozolimskie 268 tel.: (022) , punto@punto.com.pl AGATA Pruszków, Al. Jerozolimskie 458, tel.: (022)

: (012) 286 31 50, e-mail: krakow@pruszynski.com.pl LUBLIN 20-207 Lublin, ul. Turystyczna 13a tel.: (081) 745 15 90 ÓDè 95-030 Rzgów, ul. Rudzka 43, tel.: (042) 227 80 70 92-776 ódê, ul.
