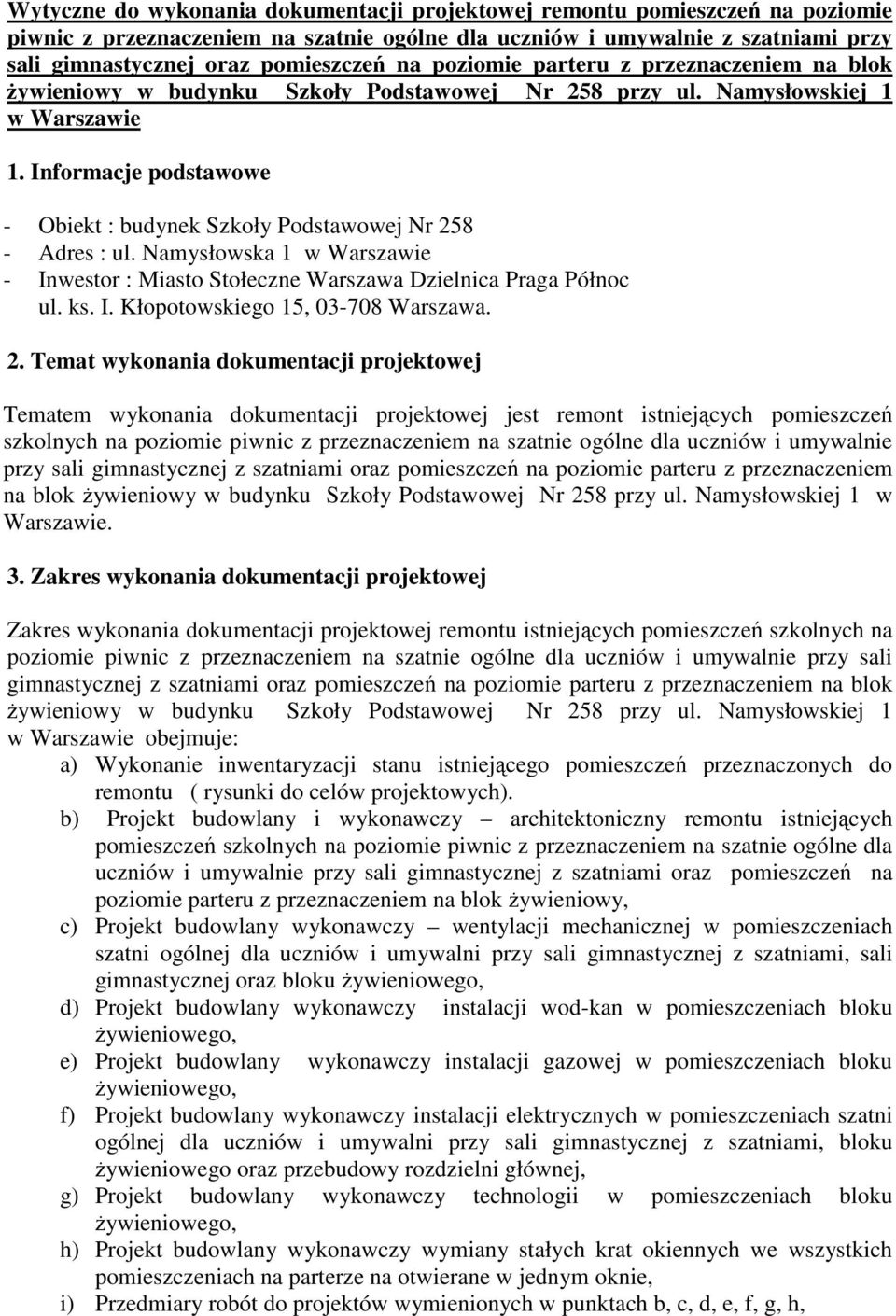

1 Wytyczne do wykonania dokumentacji projektowej remontu pomieszczeń na poziomie piwnic z przeznaczeniem na szatnie ogólne dla uczniów i umywalnie z szatniami przy sali gimnastycznej oraz pomieszczeń na poziomie parteru z przeznaczeniem na blok Ŝywieniowy w budynku Szkoły Podstawowej Nr 258 przy ul. Namysłowskiej 1 w Warszawie 1. Informacje podstawowe - Obiekt : budynek Szkoły Podstawowej Nr Adres : ul. Namysłowska 1 w Warszawie - Inwestor : Miasto Stołeczne Warszawa Dzielnica Praga Północ ul. ks. I. Kłopotowskiego 15, Warszawa. 2. Temat wykonania dokumentacji projektowej Tematem wykonania dokumentacji projektowej jest remont istniejących pomieszczeń szkolnych na poziomie piwnic z przeznaczeniem na szatnie ogólne dla uczniów i umywalnie przy sali gimnastycznej z szatniami oraz pomieszczeń na poziomie parteru z przeznaczeniem na blok Ŝywieniowy w budynku Szkoły Podstawowej Nr 258 przy ul. Namysłowskiej 1 w Warszawie. 3. Zakres wykonania dokumentacji projektowej Zakres wykonania dokumentacji projektowej remontu istniejących pomieszczeń szkolnych na poziomie piwnic z przeznaczeniem na szatnie ogólne dla uczniów i umywalnie przy sali gimnastycznej z szatniami oraz pomieszczeń na poziomie parteru z przeznaczeniem na blok Ŝywieniowy w budynku Szkoły Podstawowej Nr 258 przy ul. Namysłowskiej 1 w Warszawie obejmuje: a) Wykonanie inwentaryzacji stanu istniejącego pomieszczeń przeznaczonych do remontu ( rysunki do celów projektowych). b) Projekt budowlany i wykonawczy architektoniczny remontu istniejących pomieszczeń szkolnych na poziomie piwnic z przeznaczeniem na szatnie ogólne dla uczniów i umywalnie przy sali gimnastycznej z szatniami oraz pomieszczeń na poziomie parteru z przeznaczeniem na blok Ŝywieniowy, c) Projekt budowlany wykonawczy wentylacji mechanicznej w pomieszczeniach szatni ogólnej dla uczniów i umywalni przy sali gimnastycznej z szatniami, sali gimnastycznej oraz bloku d) Projekt budowlany wykonawczy instalacji wod-kan w pomieszczeniach bloku e) Projekt budowlany wykonawczy instalacji gazowej w pomieszczeniach bloku f) Projekt budowlany wykonawczy instalacji elektrycznych w pomieszczeniach szatni ogólnej dla uczniów i umywalni przy sali gimnastycznej z szatniami, bloku Ŝywieniowego oraz przebudowy rozdzielni głównej, g) Projekt budowlany wykonawczy technologii w pomieszczeniach bloku h) Projekt budowlany wykonawczy wymiany stałych krat okiennych we wszystkich pomieszczeniach na parterze na otwierane w jednym oknie, i) Przedmiary robót do projektów wymienionych w punktach b, c, d, e, f, g, h,

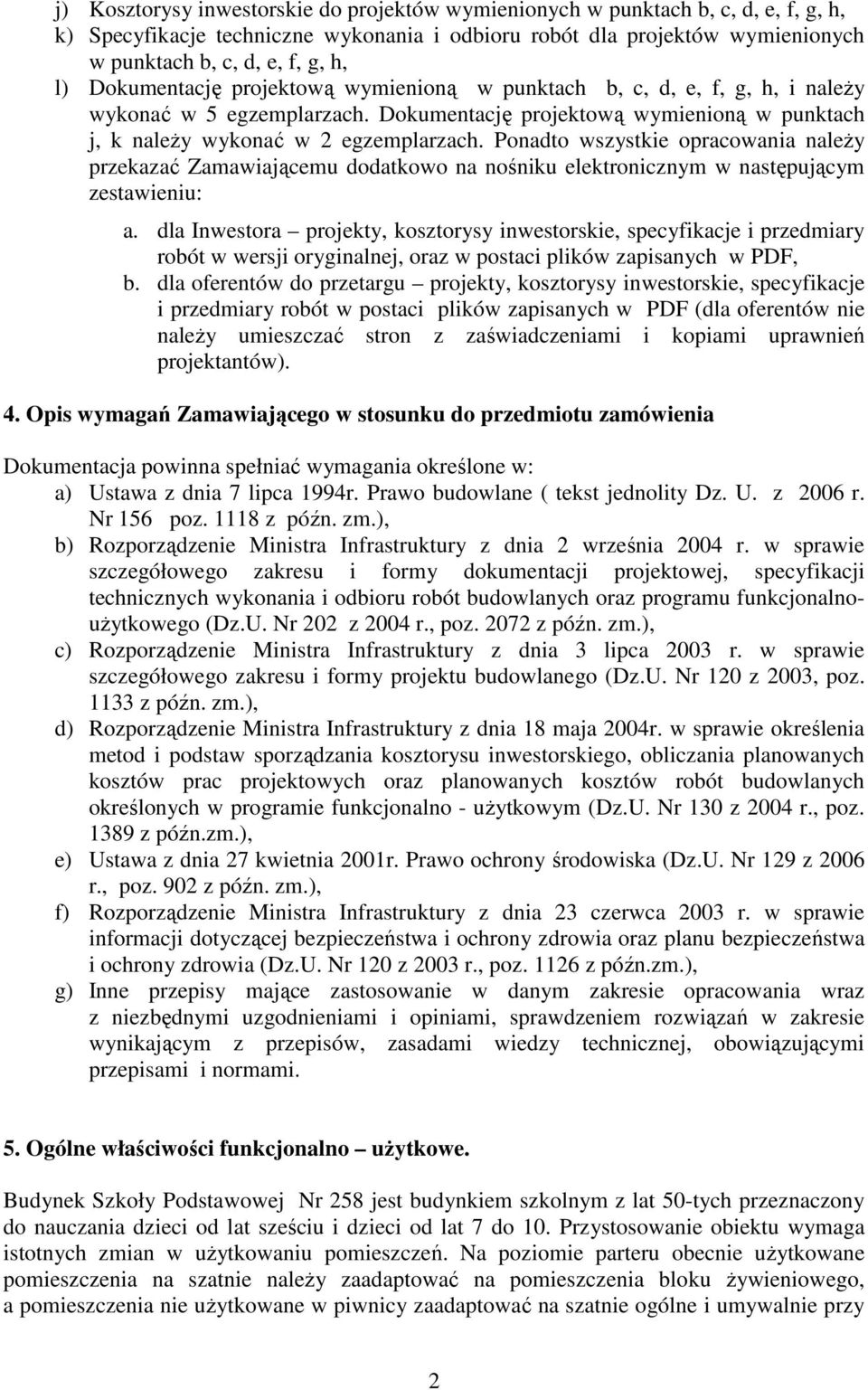

2 j) Kosztorysy inwestorskie do projektów wymienionych w punktach b, c, d, e, f, g, h, k) Specyfikacje techniczne wykonania i odbioru robót dla projektów wymienionych w punktach b, c, d, e, f, g, h, l) Dokumentację projektową wymienioną w punktach b, c, d, e, f, g, h, i naleŝy wykonać w 5 egzemplarzach. Dokumentację projektową wymienioną w punktach j, k naleŝy wykonać w 2 egzemplarzach. Ponadto wszystkie opracowania naleŝy przekazać Zamawiającemu dodatkowo na nośniku elektronicznym w następującym zestawieniu: a. dla Inwestora projekty, kosztorysy inwestorskie, specyfikacje i przedmiary robót w wersji oryginalnej, oraz w postaci plików zapisanych w PDF, b. dla oferentów do przetargu projekty, kosztorysy inwestorskie, specyfikacje i przedmiary robót w postaci plików zapisanych w PDF (dla oferentów nie naleŝy umieszczać stron z zaświadczeniami i kopiami uprawnień projektantów). 4. Opis wymagań Zamawiającego w stosunku do przedmiotu zamówienia Dokumentacja powinna spełniać wymagania określone w: a) Ustawa z dnia 7 lipca 1994r. Prawo budowlane ( tekst jednolity Dz. U. z 2006 r. Nr 156 poz z późn. zm.), b) Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalnouŝytkowego (Dz.U. Nr 202 z 2004 r., poz z późn. zm.), c) Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz.U. Nr 120 z 2003, poz z późn. zm.), d) Rozporządzenie Ministra Infrastruktury z dnia 18 maja 2004r. w sprawie określenia metod i podstaw sporządzania kosztorysu inwestorskiego, obliczania planowanych kosztów prac projektowych oraz planowanych kosztów robót budowlanych określonych w programie funkcjonalno - uŝytkowym (Dz.U. Nr 130 z 2004 r., poz z późn.zm.), e) Ustawa z dnia 27 kwietnia 2001r. Prawo ochrony środowiska (Dz.U. Nr 129 z 2006 r., poz. 902 z późn. zm.), f) Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz.U. Nr 120 z 2003 r., poz z późn.zm.), g) Inne przepisy mające zastosowanie w danym zakresie opracowania wraz z niezbędnymi uzgodnieniami i opiniami, sprawdzeniem rozwiązań w zakresie wynikającym z przepisów, zasadami wiedzy technicznej, obowiązującymi przepisami i normami. 5. Ogólne właściwości funkcjonalno uŝytkowe. Budynek Szkoły Podstawowej Nr 258 jest budynkiem szkolnym z lat 50-tych przeznaczony do nauczania dzieci od lat sześciu i dzieci od lat 7 do 10. Przystosowanie obiektu wymaga istotnych zmian w uŝytkowaniu pomieszczeń. Na poziomie parteru obecnie uŝytkowane pomieszczenia na szatnie naleŝy zaadaptować na pomieszczenia bloku a pomieszczenia nie uŝytkowane w piwnicy zaadaptować na szatnie ogólne i umywalnie przy 2

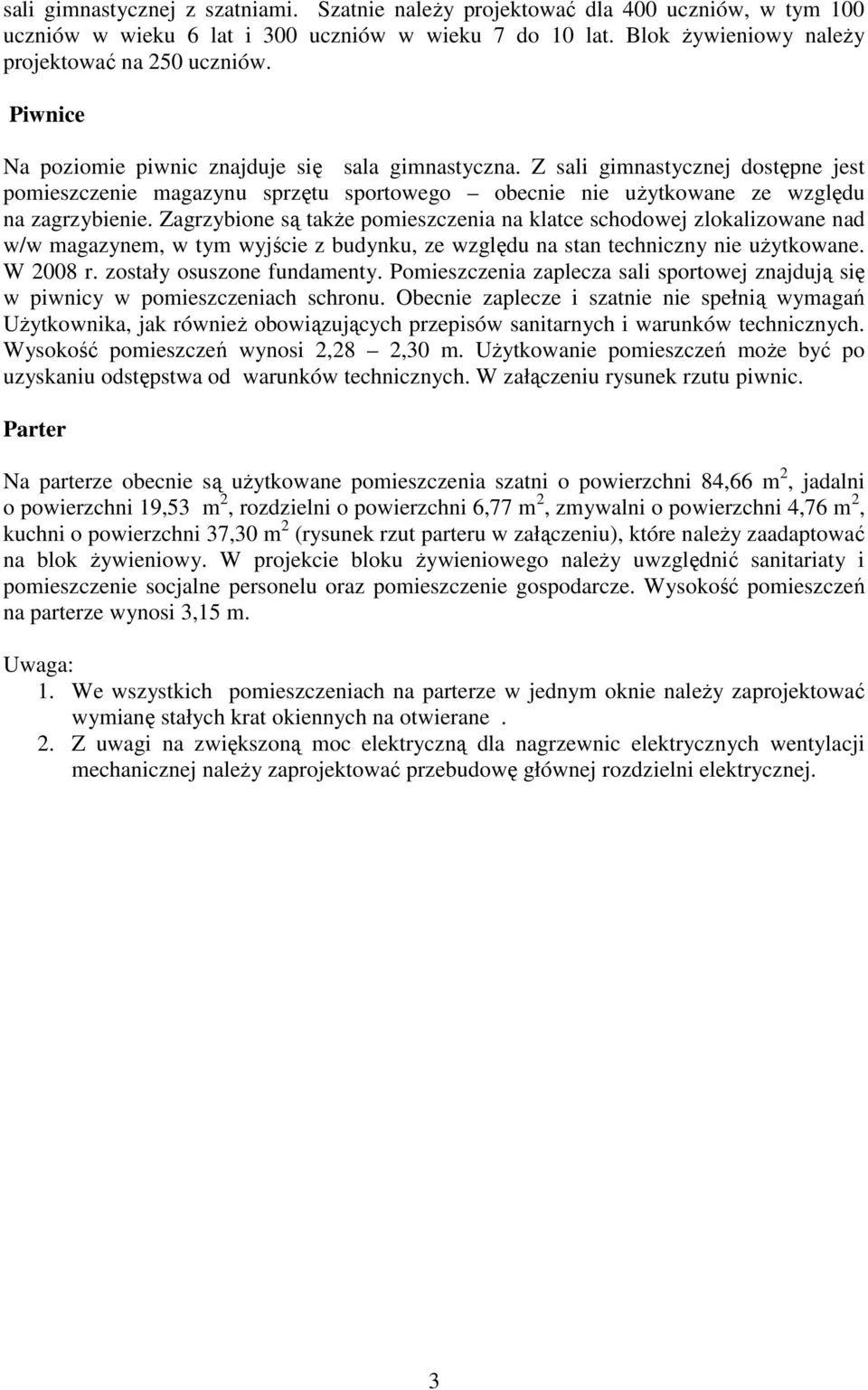

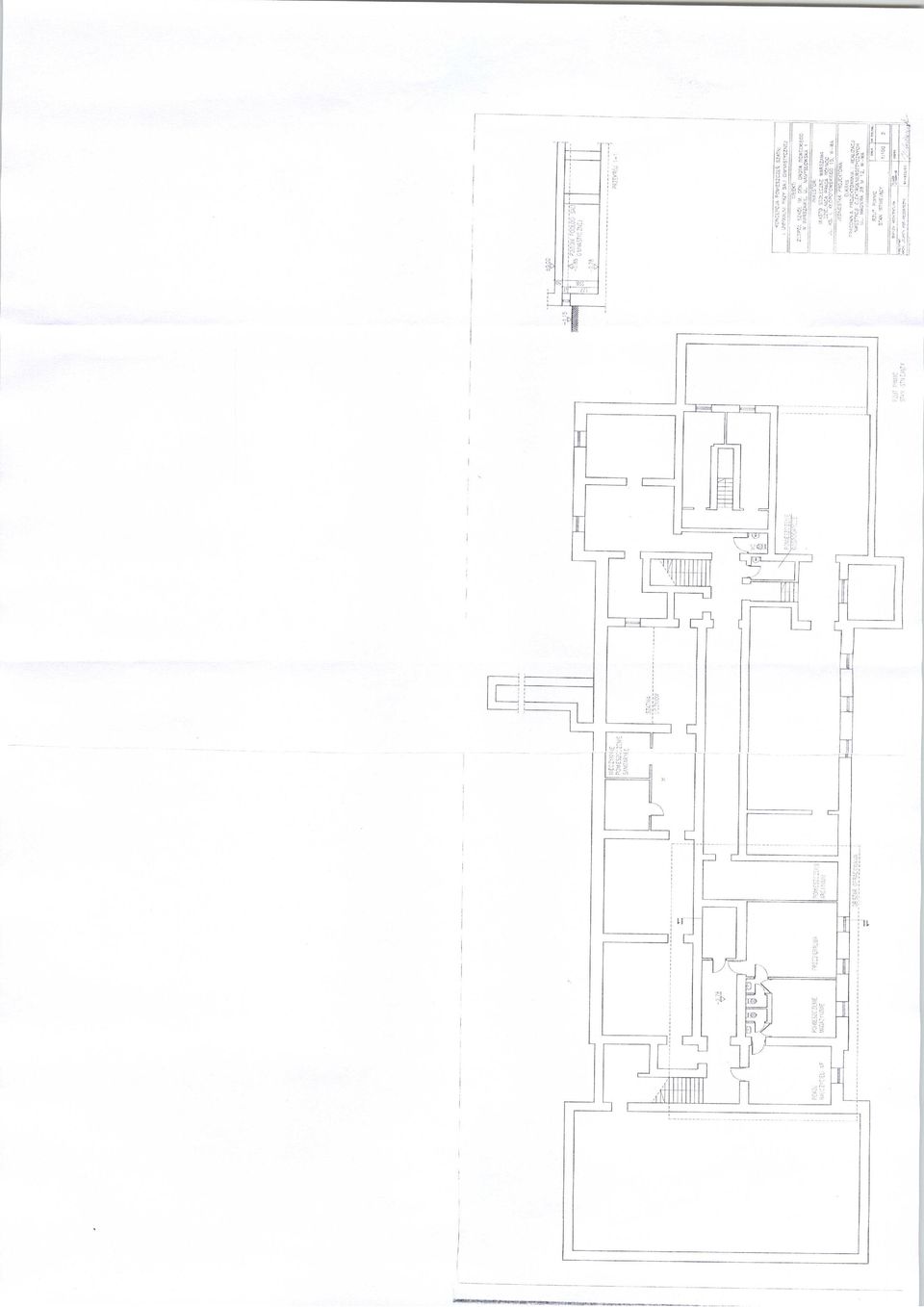

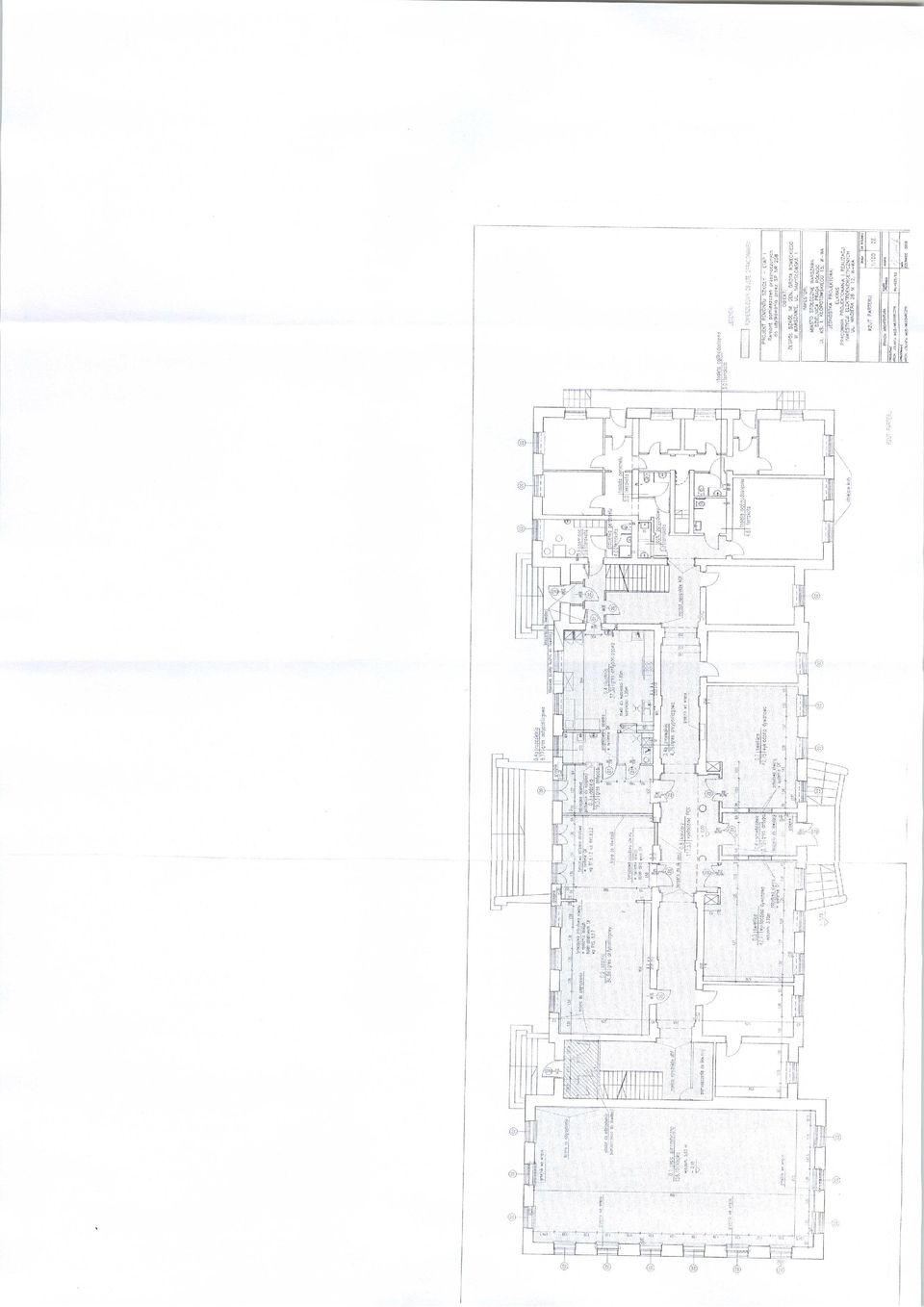

3 sali gimnastycznej z szatniami. Szatnie naleŝy projektować dla 400 uczniów, w tym 100 uczniów w wieku 6 lat i 300 uczniów w wieku 7 do 10 lat. Blok Ŝywieniowy naleŝy projektować na 250 uczniów. Piwnice Na poziomie piwnic znajduje się sala gimnastyczna. Z sali gimnastycznej dostępne jest pomieszczenie magazynu sprzętu sportowego obecnie nie uŝytkowane ze względu na zagrzybienie. Zagrzybione są takŝe pomieszczenia na klatce schodowej zlokalizowane nad w/w magazynem, w tym wyjście z budynku, ze względu na stan techniczny nie uŝytkowane. W 2008 r. zostały osuszone fundamenty. Pomieszczenia zaplecza sali sportowej znajdują się w piwnicy w pomieszczeniach schronu. Obecnie zaplecze i szatnie nie spełnią wymagań UŜytkownika, jak równieŝ obowiązujących przepisów sanitarnych i warunków technicznych. Wysokość pomieszczeń wynosi 2,28 2,30 m. UŜytkowanie pomieszczeń moŝe być po uzyskaniu odstępstwa od warunków technicznych. W załączeniu rysunek rzutu piwnic. Parter Na parterze obecnie są uŝytkowane pomieszczenia szatni o powierzchni 84,66 m 2, jadalni o powierzchni 19,53 m 2, rozdzielni o powierzchni 6,77 m 2, zmywalni o powierzchni 4,76 m 2, kuchni o powierzchni 37,30 m 2 (rysunek rzut parteru w załączeniu), które naleŝy zaadaptować na blok Ŝywieniowy. W projekcie bloku Ŝywieniowego naleŝy uwzględnić sanitariaty i pomieszczenie socjalne personelu oraz pomieszczenie gospodarcze. Wysokość pomieszczeń na parterze wynosi 3,15 m. Uwaga: 1. We wszystkich pomieszczeniach na parterze w jednym oknie naleŝy zaprojektować wymianę stałych krat okiennych na otwierane. 2. Z uwagi na zwiększoną moc elektryczną dla nagrzewnic elektrycznych wentylacji mechanicznej naleŝy zaprojektować przebudowę głównej rozdzielni elektrycznej. 3

4

5
