1 D E M I U R G s p ó ł k a z o g r a n i c z o n ą o d p o w i e d z i a l n o ś c i ą S p. k. Z s i e d z i b ą w P o z n a n i u p r z y u l. F r a n c i s z k a L u b e c k i e g o 2, P o z n a ń w w w. d e m i u r g. c o m. p l ; b i u r d e m i u r g. c o m. p l ; t e l. / f a x ; S Ą D R E J O N W O W Y P O Z N A Ń - N O W E M I A S T O I W I L D A W P O Z N A N I U, V I I I W Y D Z I A Ł G O S P O D A R C Z Y K R A J O W E G O R E J E S R T U S Ą D O W E G O K R S , N I P , R E G O N , ING O d d z i a ł w P o z n a n i u I N W E N T A R Y Z A C J A INWESTYCJA INWENTARYZACJA HALI NAMIOTOWEJ A ORAZ HALI NAMIOTOWEJ B PRZY ULICY DOLNA WILDA W POZNANIU, DZ. NR. 42/3,43/1,43/2,43/3,44, OBRĘB 0061 ADRES INWESTYCJI ul. Dolna Wilda, Poznań działka nr ewid.: 42/3, 43/1, 43/2, 43/3, 44, ark. 07, obręb 0061, Wilda INWESTOR TARGOWISKA Sp z o.o. ul. Garbary 100, Poznań AUTORZY IMIĘ I NAZWISKO NR UPR. PODPIS OPRACOWAŁ mgr inż. Jacek Hercog Upr. Nr WKP/0091/PWOK/15 w specj. konstrukcyjnobudowlanej WKP/BO/0236/15 D A T A W R Z E S I E Ń E G Z E M P L A R Z / NR K O N T R A K T U

2 SPIS ZAWARTOŚCI L.P. NAZWA DZIAŁU STRONA I. DOKUMENTY FORMALNO- PRAWNE 2 II. OPIS TECHNICZNY 7 III. CZESC RYSUNKOWA 10 IV. DOKUMENTACJA FOTOGRAFICZNA 19

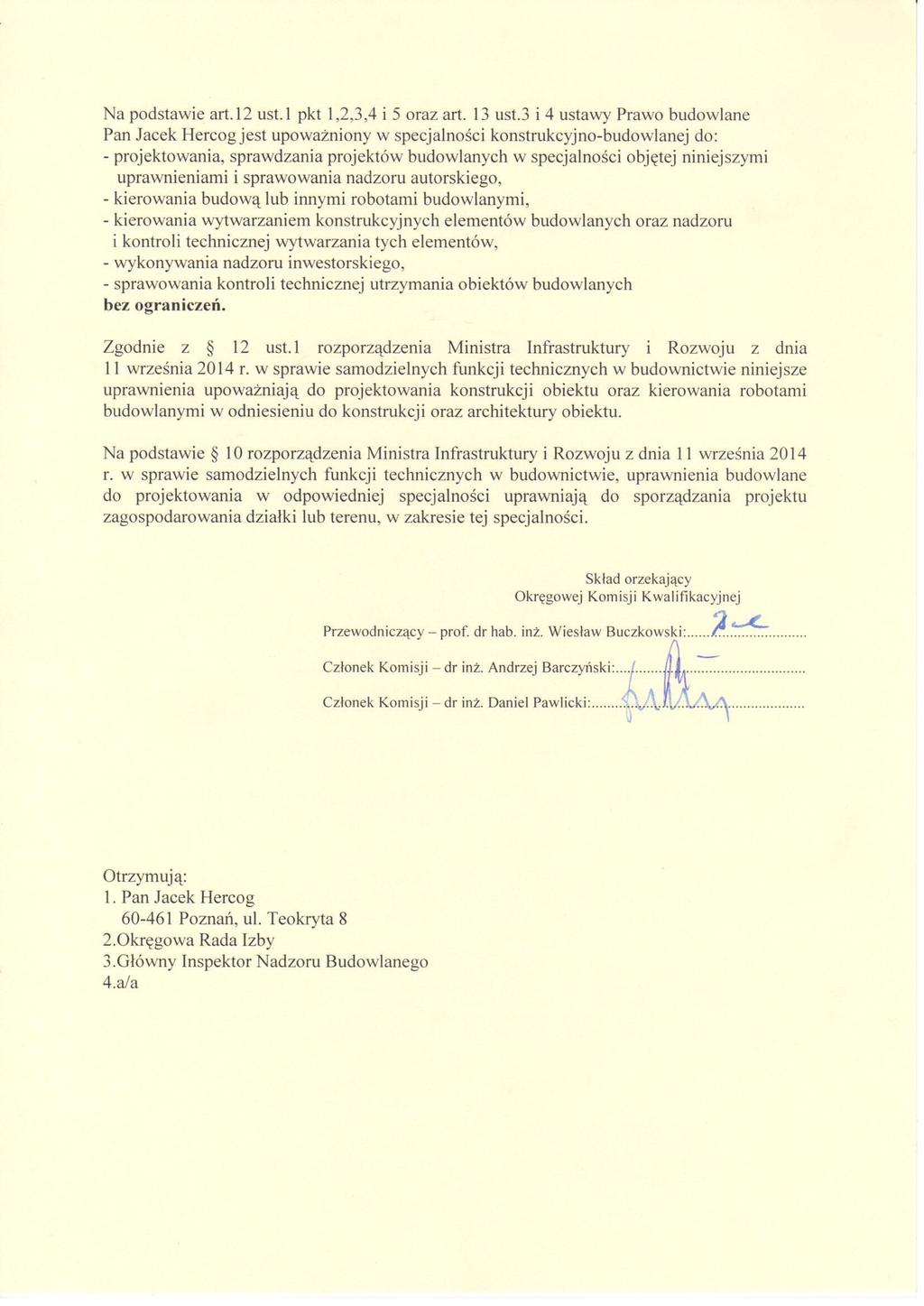

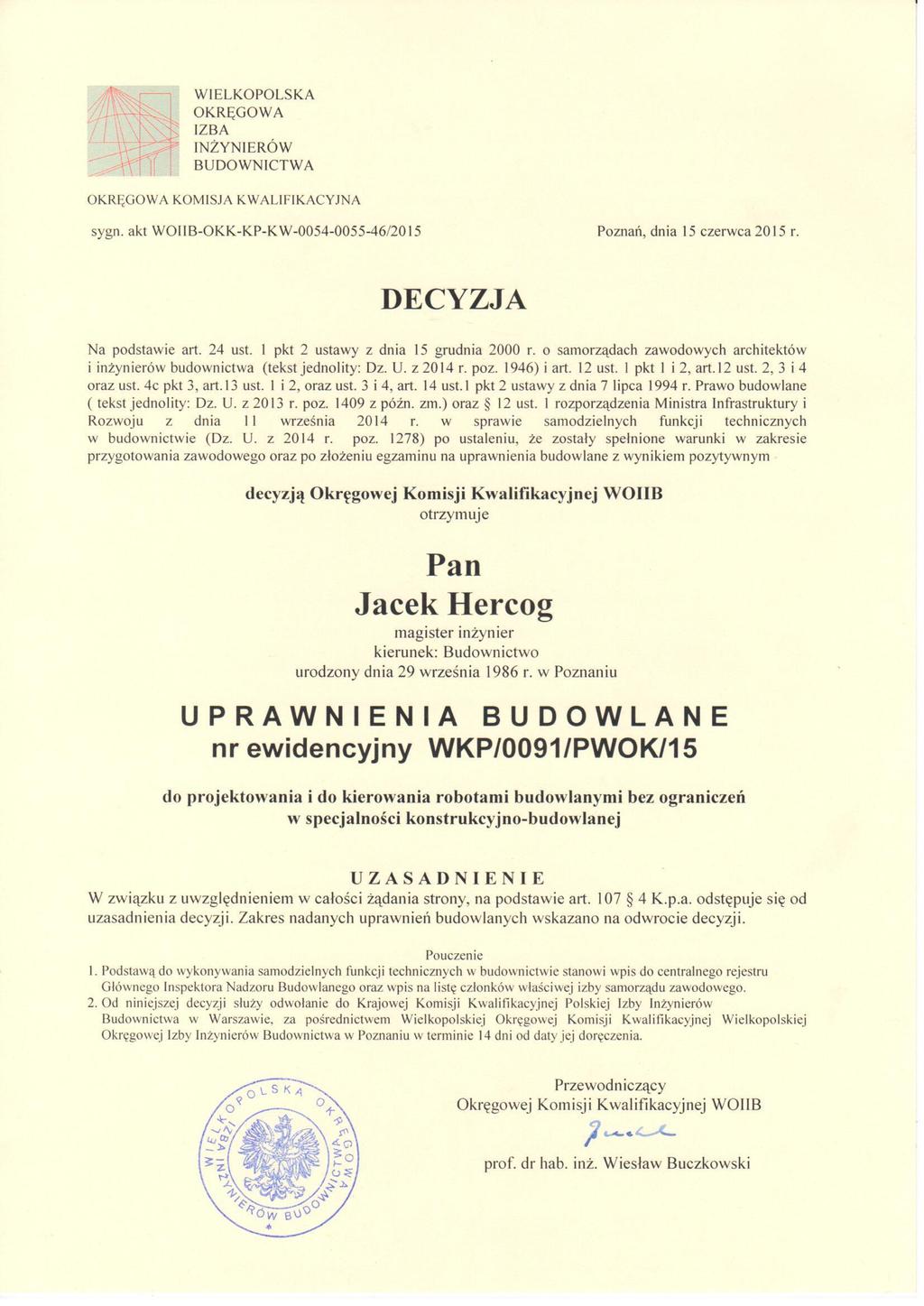

3 I. DOKUMENTY FORMALNO-PRAWNE SPIS DOKUMENTÓW: Decyzja nr WKP/0091/PWOK/15 Zaświadczenie nr WKP-RJB-7EB-KDJ

8 II. OPIS TECHNICZNY SPIS TREŚCI 1. Przedmiot inwestycji 2. Podstawa opracowania 3. Zakres opracowania 4. Charakterystyka obiektu 5. Konstrukcja

9 1. Przedmiot inwestycji Obiekt: Hala namiotowa A oraz hala namiotowa B Lokalizacja: ul. Dolna Wilda, Poznań 2. Podstawa opracowania Podstawę opracowania stanowią: - umowa na prace projektowe, - wizja lokalna, - pomiary inwentaryzacyjne, - dokumentacja fotograficzna, - obowiązujące przepisy prawa budowlanego oraz normy projektowe. 3. Zakres opracowania Niniejsze opracowanie obejmuje inwentaryzację hali namiotowej targowiska składającego się z dwóch części, które oznaczono literami A i B. Obiekt ten zlokalizowany jest równolegle do ulicy Dolna Wilda, pomiędzy ulicą Olimpijską a ulicą M. Chwiałkowskiego. W pobliżu targowiska znajdują się parkingi oraz stadion imienia Edmunda Szyca. A B Fot.1 Lokalizacja targowiska Bema (źródło: Mapy Google). 4. Charakterystyka obiektu W hali namiotowej rozróżnia się część A o wymiarach: szerokość: 22,05 m, wysokość: 6,33 m, długość: 163,59 m połączoną poszyciem zewnętrznym z częścią B o wymiarach: szerokość: 16,05 m, wysokość: 5,46 m, długość: 152,09 m. Wzdłuż wnętrza hali w części A zlokalizowane są trzy trakty

10 komunikacyjne krzyżujące się z poprzecznymi drogami ewakuacyjnymi. W części B umiejscowiono dwa podłużne trakty komunikacyjne, również krzyżujące się z poprzecznymi drogami ewakuacyjnymi. Konstrukcję nośną hal namiotowych stanowią aluminiowo-stalowe ramy w rozstawie co 4,0m, stężone stalowymi płatwiami i wzmocnione w płaszczyźnie stalowymi słupkami pośrednimi. Dach dwuspadowy o pochyleniu wynoszącym 18. Poszycie zewnętrzne hali namiotowej wykonano z PCV. 5. Konstrukcja Aluminiowe ramy Główne elementy ramy(słupy i rygle) wykonano z rur prostokątnych 145x88x4 w rozstawie co 4,0m. Tworzą one układ nośny hali namiotowej. Układ ten wzmocniono poprzez zastosowanie w narożach oraz w strefie przypodporowej profili stalowych, które zostały wsunięte do wnętrza kanałowych profili ramy aluminiowej. Słupki pośrednie Słupki pośrednie podpierają układ w płaszczyznach ram. Elementy wykonano ze stalowych rur kwadratowych 80x3. Płatwie Płatwie, zarówno skrajne, jak i kalenicowe wykonano z rur prostokątnych 80x40x3, natomiast płatwie pośrednie z rur prostokątnych 60x40x3. Płatwie pośrednie znajdujące się pomiędzy osiami oraz wykonano z rur kwadratowych 80x3 oraz zagęszczono w stosunku do pozostałych. Tężniki Tężniki poprzeczne i podłużne (pomiędzy słupkami pośrednimi) wykonano z rur prostokątnych 80x40x3. Natomiast tężniki poprzeczne znajdujące się około 50 cm poniżej kalenicy wykonano z rur kwadratowych 40x4. Fundamenty Fundamenty w postaci betonowych stóp o wymiarach 80x60x80 cm posadowionych na głębokości około 0,60m wykonano tylko dla nielicznych słupów ram (stopy te zastosowano wyłącznie dla słupów nośnych ramy zlokalizowanych tylko w osi G). W pozostałych przypadkach słupy ram oraz słupki pośrednie zakotwiono bezpośrednio do istniejącej nawierzchni betonowej. Słupy skrajne hali namiotowej kotwione są przy pomocy dwóch śrub M16, natomiast słupki pośrednie przy pomocy trzech śrub M12. Stężenia połaciowe Stężenia połaciowe hali wykonano z linki stalowej napinanej nakrętką napinającą otwartą i rozmieszczono je w sposób przestawiony na rysunkach I.01 oraz I.02. Stężenia pionowe (ścienne) Stężenia pionowe podłużne wykonano w postaci dwóch skrzyżowanych rur lub pojedynczej rury ukośnej o przekroju Φ20. Ich lokalizację przedstawiają rysunki I.01 oraz I.02.

11 III. CZĘŚĆ RYSUNKOWA SPIS RYSUNKÓW NR NAZWA RYSUNKU SKALA I.01 HALA NAMIOTOWA A, RZUT KONSTRUKCJI 1:200 I.02 HALA NAMIOTOWA B, RZUT KONSTRUKCJI 1:200 I.03 HALA NAMIOTOWA A, RAMA A 1:50 I.04 HALA NAMIOTOWA A, RAMA A 1:50 I.05 HALA NAMIOTOWA A, RAMA B 1:50 I.06 HALA NAMIOTOWA B, RAMA C 1:50 I.07 HALA NAMIOTOWA B, RAMA C 1:50 I.08 DETALE 1:10

12 IV. DOKUMENTACJA FOTOGRAFICZNA

13 Fot.2 Elewacja północna hali namiotowej A. Fot.3 Elewacja południowa hali namiotowej B.

14 Fot.4 Elewacja wschodnia hali namiotowej B. Fot.5 Elewacja wschodnia hali namiotowej A.

15 Fot.6 Widok od strony wschodniej na połączenie hal namiotowych A i B. Fot.7 Powtarzalne układy ram A.

16 Fot.8 Połączenie słupków pośrednich oraz płatwi pośrednich z ryglami ramy hali namiotowej A. Fot.9 Połączenie rygla ściennego poprzecznego ze słupem ramy szczytowej hali namiotowej A.

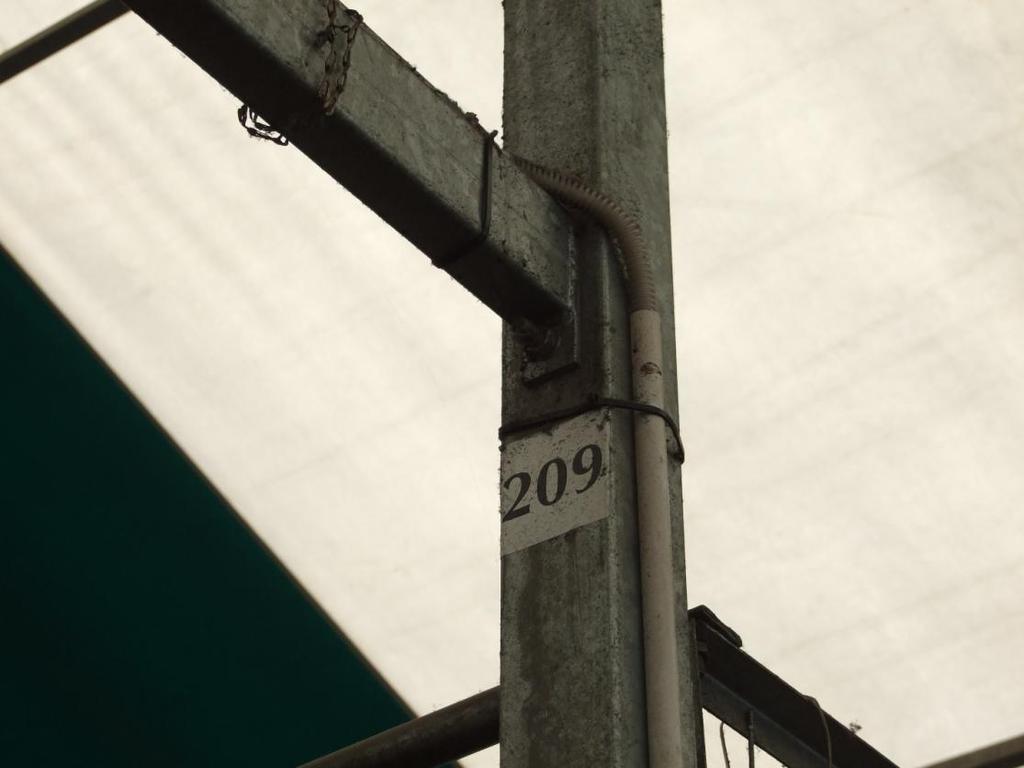

17 Fot.10 Połączenie tężnika poprzecznego ze słupkiem pośrednim w hali namiotowej A. Fot.11 Połączenie elementów nośnych w kalenicy (rygle ramy, płatwie kalenicowe oraz ściąg) w hali namiotowej A.

18 Fot.12 Połączenie płatwi skrajnych oraz stężenia połąciowego z narożem ramy hali namiotowej B.

14 Połączenie płatwi kalenicowej oraz stężeń

19 Fot.13 Połączenie płatwi kalenicowych oraz stężeń połaciowych z ryglami ramy hali namiotowej A. Fot.14 Połączenie płatwi kalenicowej oraz stężeń połaciowych z ryglami ramy szczytowej hali namiotowej A.

20 Fot.15 Pionowe stężenia ścienne w ścianie podłużnej hali namiotowej A od strony wschodniej.

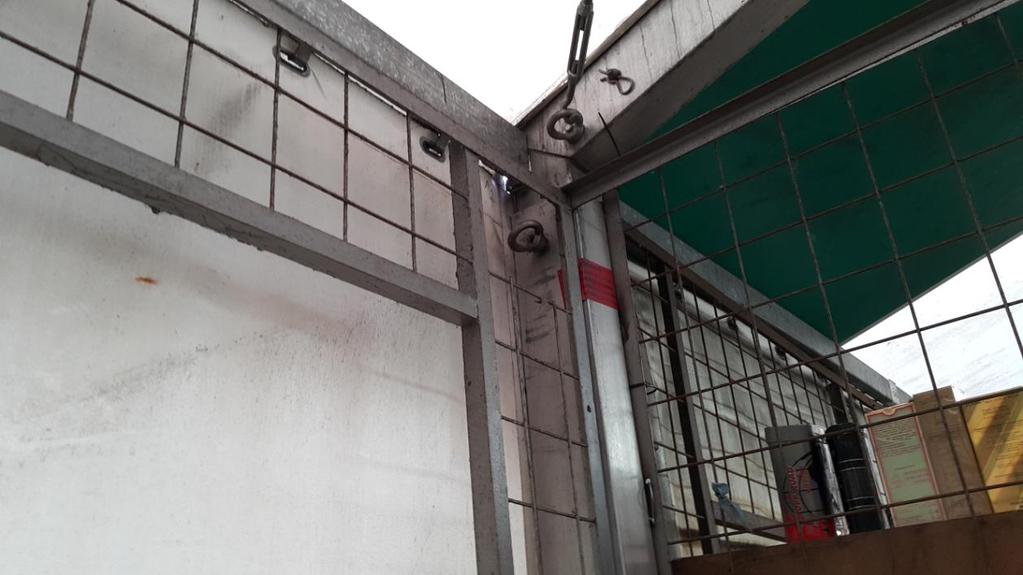

21 Fot.16 Połączenie pionowych stężeń ściennych ze skrajnym słupem ramy hali namiotowej A.

22 Fot.17 Oparcie słupa ramy na posadzce betonowej hali namiotowej A.

23 Fot.18 Oparcie słupa ramy na betonowej stopie fundamentowej widok wewnątrz hali namiotowej B.

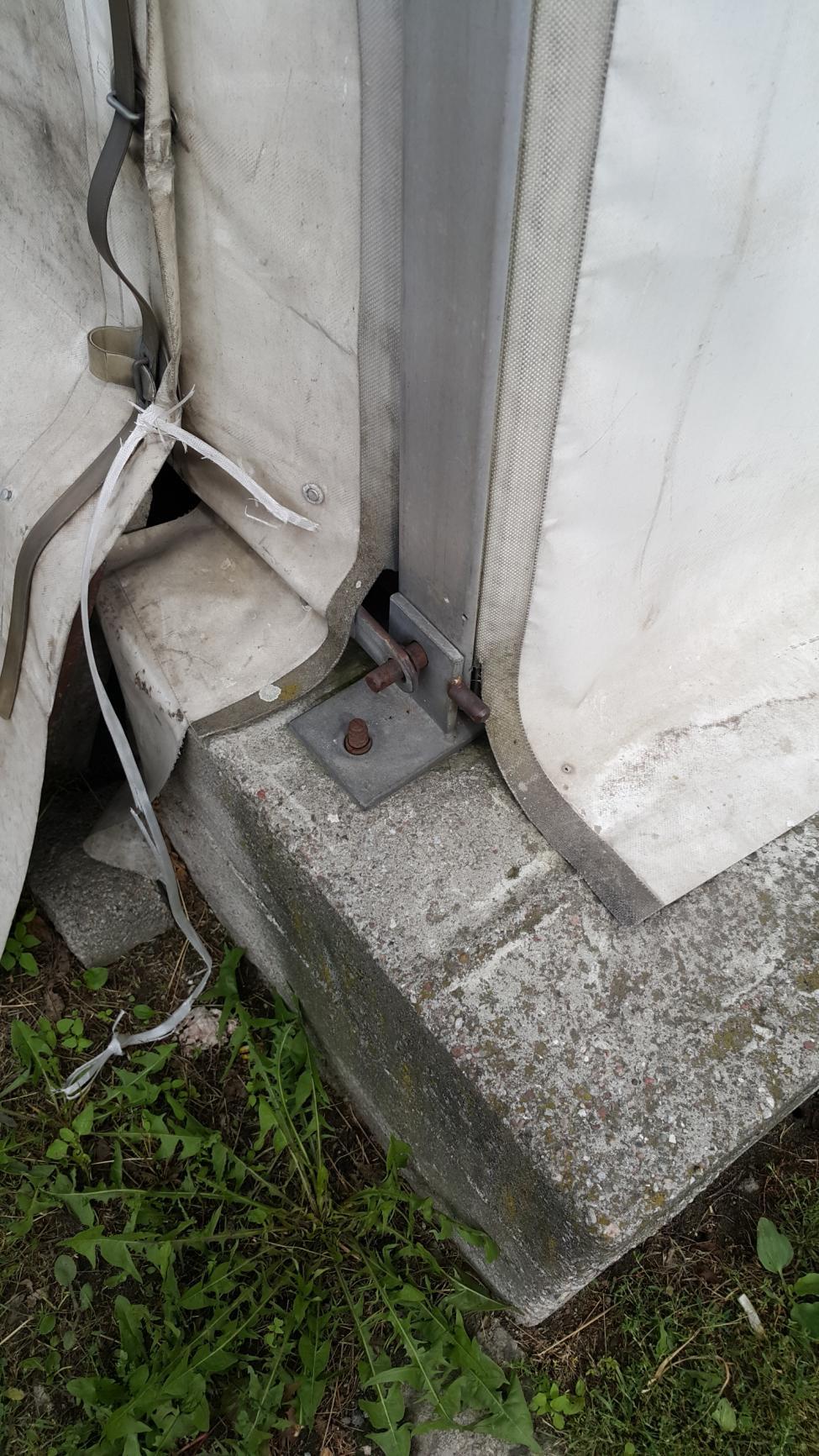

24 Fot.19 Oparcie słupa ramy na betonowej stopie fundamentowej widok na zewnątrz hali namiotowej B.

25 Fot.20 Pionowe stężenie ścienne hali namiotowej A brak elementu stężenia. Fot.21 Widok na pozostałości zniszczonego pionowego stężenia ściennego hali namiotowej A.

26 Fot.22 Widok na zamocowanie brakującego pionowego stężenia ściennego hali namiotowej A. Fot.23 Rama układu brak tężników poprzecznych w hali namiotowej A.

27 Fot.24 Słupy pośrednie ramy hali namiotowej A częściowe oparcie na krawężniku lub ażurowych kratkach betonowych. Fot.25 Nieprawidłowe podparcie słupka pośredniego w hali namiotowej A bez podlewki betonowej.

28 Fot.26 Stalowe przedłużenie słupa aluminiowego hali namiotowej A.

29 Fot.27 Niewłaściwe oparcie słupa hali namiotowej A - szczelina między słupkiem i śrubą rektyfikacyjną.

30 Fot.28 Niewłaściwe oparcie słupa oparcie na śrubie rektyfikacyjnej. Zbyt długie śruby rektyfikacyjne, brak pionowości śruby hala namiotowa B.

31 Fot.29 Niewłaściwe oparcie słupa oparcie na śrubie rektyfikacyjnej Śruba rektyfikacyjna przedłużona rurą hala namiotowa B.

32 Fot.30 Niewłaściwe oparcie słupa. Brak połączenia słupka ze śrubą rektyfikacyjną hala namiotowa B.

33 Fot.31 Niewłaściwe oparcie słupa oparcie na śrubie rektyfikacyjnej. Przesunięcie słupka ramy względem śruby rektyfikacyjnej hala namiotowa A.

34 Fot.32 Brak pionowości śruby rektyfikacyjnej hala namiotowa A.

35 Fot.33 Brak pionowości słupa i śruby rektyfikacyjnej, szczelina w połączeniu słupa i jego przedłużenia hala namiotowa B.
