OPINIA GEOTECHNICZNA

Transkrypt

1 Firma Realizacyjna Spółka Jawna S. Bawiec, J. Zając Pawłowice; ul. Zjednoczenia 62a tel./fax: OPINIA GEOTECHNICZNA USTALAJĄCA WARUNKI GRUNTOWO-WODNE PODŁOŻA ULICY MIESZKA I W KNUROWIE Miejscowość: Powiat: Województwo: Knurów gliwicki śląskie Opracował: mgr Piotr Staroszczyk nr upr. II-1330, VII-1445 Zleceniodawca: Biuro Projektów Komunikacji Lądowej TRASA Mgr inż. Tomasz Świderski ul. Kolista 6a/ Ruda Śląska Pawłowice, styczeń 2014r. NIP REGON KRS

2 SPIS TREŚCI 1. Wstęp i informacje ogólne 3 2. Charakterystyka terenu badań 4 3. Cel i zakres opracowania 4 4. Budowa geologiczna 5 5. Warunki hydrogeologiczne 6 6. Warunki geotechniczne 6 7. Wnioski końcowe i zalecenia 7 str. SPIS ZAŁĄCZNIKÓW 1. Mapa topograficzna w skali 1 : zał.1 2. Mapa dokumentacyjna z lokalizacją otworów w skali 1 : zał Karty otworów geotechnicznych w skali 1:50 zał Objaśnienia do profili zał Charakterystyczne wartości cech fizyko mechanicznych zał. 5 Firma Realizacyjna 2

3 1. WSTĘP I INFORMACJE OGÓLNE ZLECENIODAWCA: WYKONAWCA: Biuro Projektów Komunikacji Lądowej TRASA Mgr inż. Tomasz Świderski ul. Kolista 6a/ Ruda Śląska Firma Realizacyjna BAZET S.J. ul. Zjednoczenia 62a Pawłowice Zadaniem zleconych prac geologicznych było rozpoznanie warunków gruntowo-wodnych występujących w podłożu ulicy Mieszka I w Knurowie, na odcinku wskazanym przez projektanta /zał.2/. Niniejszą opinię geotechniczną wykonano na potrzeby projektu przebudowy i modernizacji w/w ulicy. Przy opracowaniu dokumentacji wykorzystano następujące materiały: wycinek mapy topograficznej arkusz Knurów w skali 1:25 000; Szczegółową Mapę Geologiczną Polski w skali 1: wycinek arkusza Gliwice; mapę dokumentacyjną na podkładzie mapy zasadniczej w skali 1:1000; dostępną literaturę i normy gruntowe, m.in.: PN-EN Projektowanie geotechniczne. PN-EN Projektowanie geotechniczne. PN-EN ISO Badania geotechniczne. PN-EN ISO Badania geotechniczne. PN 81 B Grunty budowlane. Posadowienie bezpośrednie budowli. Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych /Dz.U. z 2012, poz. 463/; Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie /Dz.U /; informacje oraz materiały uzyskane u Zleceniodawcy; dane z wizji terenu i własne materiały archiwalne /dokumentacja geotechniczna/. Wykorzystane materiały geologiczne były pomocne przy ustalaniu stratygrafii i genezy przewierconych gruntów. Firma Realizacyjna 3

4 2. LOKALIZACJA TERENU BADAŃ Zgodnie z podziałem fizyko-geograficznym, obszar badań leży w południowej części Wyżyny Śląskiej. Administracyjnie obszar badań położony jest w południowej części Województwa Śląskiego, w powiecie gliwickim. Przedmiotowy teren badań zlokalizowany jest w północnej części w/w miasta /zał.1/. Zgodnie ze zleceniem badania wykonano na terenie zabudowanym budynkami wielorodzinnymi w ciągu ul. Mieszka I na odcinku o długości ~305 m, tzn. od skrzyżowania z ul. Kazimierza Wielkiego na północnym zachodzie do skrzyżowania z ul. Jarosława Dąbrowskiego na południowym wschodzie. Usytuowanie miejsc wykonanych badań przedstawiono na mapie dokumentacyjnej (zał. 2) oraz na poniższej fotografii nr 1. - lokalizacja wykonanych badań Fot. 1. Lokalizacja terenu badań. 3. CEL I ZAKRES WYKONANYCH PRAC Zgodnie ze zleceniem w miejscach wskazanych przez inwestora /projektanta/ (zał. nr 2), odwiercono 3 otwory badawcze o głębokości: 2,5 m (otw. 2, 3 i 4) oraz 1 otwór o głębokości 4,0 m (otw.1). Firma Realizacyjna 4

5 Pobrane w trakcie wiercenia próbki gruntu rodzimego przebadano makroskopowo, określając ich stratygrafię, genezę i litologię oraz ich podstawowe cechy fizyczne takie jak barwę, wilgotność oraz stan. W otworze nr 1 przeprowadzono także obserwację stanu i charakteru zwierciadła wody gruntowej. Na podstawie wykonanych prac terenowych i badań opracowano profile geotechniczne otworów w skali 1:50. Na plan sytuacyjny naniesiono wykonane wyrobiska. Otwory wytyczono metodą domiarów prostokątnych, w nawiązaniu do istniejących szczegółów topograficznych. 4. BUDOWA GEOLOGICZNA Powierzchnię terenu oraz górną partię podłoża obszaru badań budują utwory nasypowe, utworzone w większej części z materiału antropogenicznego. Charakteryzują się one zmiennym wykształceniem mineralnym. W otworze nr 2 powierzchnię buduje warstwa asfaltu o grubości 0,08m oraz warstwa podbudowy wykonanej z betonu lub piasku z domieszką cementu o grubości ~0,22m. Obie warstwy budują jezdnię asfaltową ulicy Mieszka I. Pobocze w/w ulicy o sumarycznej grubości 0,2 0,4 m buduje kostka brukowa /otw.4/ lub płyta chodnikowa bet. /otw.3/ /warstwa geotechniczna nr Ia/ z warstwą podbudowy, wykonanej z piasku z domieszką cementu /otw.4/ lub samego piasku /otw.3/ /warstwa geotechniczna nr Ib/. Powierzchnię otworu nr 1 średnio do głębokości 0,6 m buduje warstwa próchniczna z domieszką materiału antropogenicznego /warstwa geotechniczna nr Ic/. W/w utwory nasypowe z wyjątkiem otworów nr 1 i 4, zalegają bezpośrednio na warstwie nasypowej niebudowlanej o grubości 0,4 m w otw.2 i 0,6 m w otw.3, utworzonej z piasku, żwiru i łupka przepalonego /otw. 2/ lub z łupka przepalonego i nieprzepalonego /otw.3/ /warstwa geotechniczna nr Ic/. Podłoże nasypowe buduje powierzchnię obszaru badań średnio do głębokości od 0,4m ppt w otw. 4 do 0,8m ppt w otw.3. Poniżej zalegania utworów nasypowych, podłoże obszaru badań buduje warstwa spoista niejednorodna litologicznie o niejasnej genezie, prawdopodobnie także nasypowa, wykształcona z gliny lub z gliny pylastej oraz przerostów zbudowanych Firma Realizacyjna 5

6 z pyłu, piasku gliniastego lub piasku /warstwa geotechniczna nr II/. W większej części w/w warstwa charakteryzuje się stanem twardoplastycznym, lokalnie plastycznym. Podłoże rodzime średnio od głębokości 1,0 m ppt w otw. 1 i 4; 1,5 m ppt w otw. 2 i 2,0 2,2 m ppt w otw.3, zgodnie ze Szczegółową Mapą Geologiczną Polski arkuszem Gliwice, budują utwory spoiste czwartorzędu plejstocenu zlodowacenia środkowopolskiego. Litologicznie, w tej partii podłoża największe rozprzestrzenienie posiadają gliny pylaste i gliny w stanie twardoplastycznym /warstwa geotechniczna nr IIIa, IIIb i IIId/, partiami przewarstwiane piaskami drobnymi lub glinami w stanie plastycznym /warstwa geotechniczna nr IIIc/. Wg w/w mapy geologicznej, reprezentują one tzw. gliny zwałowe lub zwietrzelinę glin zwałowych. Grunty czwartorzędowe do głębokości rozpoznania nie zostały przewiercone. 5. WARUNKI WODNE Rozpoznanie warunków hydrogeologicznych w podłożu przeprowadzono w oparciu o obserwacje wykonane w trakcie wierceń. Woda gruntowa charakteryzująca się zwierciadłem lekko napiętym została nawiercona wyłącznie w otworze nr 1 na głębokości 2,7 m ppt. Zwierciadło tego poziomu stabilizowało się na głębokości 2,3 m ppt. Warstwę wodonośną w w/w otworze budują piaski drobne o miąższości 0,02 0,05 m przewarstwiające utwory spoiste w zakresie głębokości 2,5 3,0m ppt. W otworach nr 2, 3 i 4, nie stwierdzono wód gruntowych w stanie wolnym i naporowym. Nie stwierdzono także wód zawieszonych. Reasumując wyniki badań hydrogeologicznych, występowanie wód gruntowych w podłożu uzależnione jest nie tylko od zmiennej i niejednorodnej budowy geologicznej górnej partii podłoża, ale także od warunków atmosferycznych. 6. WARUNKI GEOTECHNICZNE Dla scharakteryzowania warunków geotechnicznych, dokonano podziału podłoża gruntowego na warstwy geotechniczne w oparciu o wydzielenia genetyczne i fizyko-mechaniczne własności gruntów. Firma Realizacyjna 6

7 W oparciu o normę PN-81/B Grunty budowlane. Posadowienie bezpośrednie budowli, przedstawia się charakterystykę gruntów wraz z określeniem ich parametrów fizyko-mechanicznych. W dokumentowanym podłożu wydzielono III grupy genetycznych utworów: grupę I - obejmującą zalegające na powierzchni grunty nasypowe, grupę II - do której zaliczono utwory spoiste o niejasnej genezie; grupę III - do której zaliczono grunty czwartorzędowe spoiste zlodowacenia środkowopolskiego. W ramach grup I i III wydzielono warstwy geotechniczne biorąc pod uwagę wykształcenie mineralne i genezę gruntu /grupa I/ oraz genezę i stopień plastyczności w przypadku gruntów spoistych /grupa III/. W grupie III podstawą podziału podłoża rodzimego na warstwy geotechniczne był stopień plastyczności, określony z badań makroskopowych. Zgodnie ze Szczegółową Mapą Geologiczną Polski, parametry geotechniczne grupy III (wartości charakterystyczne zgodnie z normą PN-81/B-03020) wyznaczone wg metody C. Przypisano im symbol konsolidacji gruntu B. Grupie II zbudowanej z utworów spoistych o niejasnej genezie /warstwa geotechniczna II/, przypisano symbol konsolidacji gruntu C. Zgodnie z zasadami dokumentowania, warstwom geotechnicznym budującym grupę I nasypową, nie przyporządkowano parametrów mechaniczno-fizycznych. Zbiorcze zestawienie wydzielonych w podłożu warstw geotechnicznych i ich wartości charakterystycznych, podano w tabeli zbiorczej stanowiącej załącznik nr 5. Budowę geologiczną i geotechniczną obszaru badań przedstawiają karty otworów badawczych /zał /. 7. PODSUMOWANIE 1) Podłoże gruntowe dla potrzeb projektu modernizacji i przebudowy ulicy Mieszka I w Knurowie rozpoznane zostało 4 otworami badawczymi o głębokości od 2,5m ppt do 4,0m ppt. Firma Realizacyjna 7

8 2) Budowa geologiczna obszaru badań nie jest jednorodna pod względem geologicznym /tzw. litologicznym/ jak i pod względem geotechnicznym. Górną partię podłoża średnio do głębokości 0,4 0,8 m ppt budują utwory nasypowe: asfalt, kostka brukowa lub płyta chodnikowa bet. /warstwa geotechniczna Ia/ z warstwą podbudowy wykonanej z piasku, piasku z cementem lub betonu z piaskiem /warstwa geotechniczna Ib/ oraz utwory nasypowe niebudowlane (piasek, łupek przepalony lub nieprzepalony) lub gleba /warstwa geotechniczna Ic/. Podłoże rodzime dokumentowanego terenu budują grunty spoiste słabościśliwe o niejasnej genezie, charakteryzujące się średnią nośnością /warstwa geotechniczna II/ oraz gliny zwałowe lub ich zwietrzelina. Wśród nich wydzielono gliny i gliny pylaste w stanie twardoplastycznym charakteryzujące się średnią nośnością i niską ściśliwością /warstwa geotechniczna IIIa, IIIb i IIId/ oraz gliny plastyczne bardzo ściśliwe, charakteryzujące się bardzo niską nośnością /warstwa geotechniczna IIIc/. 3) Woda gruntowa charakteryzująca się zwierciadłem lekko napiętym została nawiercona wyłącznie w otworze nr 1 na głębokości 2,7 m ppt. Zwierciadło tego poziomu stabilizowało się na głębokości 2,3 m ppt. Warstwę wodonośną w otworze 1 budują piaski drobne o miąższości 0,02 0,05 m przewarstwiające utwory spoiste w zakresie głębokości 2,5 3,0m ppt. 4) Podłoże rodzime w miejscu wykonanych badań nie jest jednorodne i charakteryzuje się zmienną litologią budujących ich gruntów. Na dokumentowanym terenie nie można wykluczyć istnienia podłoża gruntowego charakteryzującego się odmiennymi parametrami geotechnicznymi. 5) Należy zaznaczyć, że podłoże spoiste w wyniku nadmiernego zawilgocenia, kontaktu z wodą opadową lub penetracją wodą gruntową może ulegać uplastycznieniu. W rezultacie ulegać będą pogorszeniu przedstawione w niniejszej dokumentacji parametry geotechniczne. 6) Odnosząc się do Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie, do grupy nośności podłoża G4 Firma Realizacyjna 8

9 zalicza się warstwy geotechniczne nr Ic, II, IIIa, IIIb, IIIc i IIId. Warunki wodne dla otworów 2, 3 i 4 przeciętne, dla otworu nr 1 złe. 7) Zgodnie z Rozporządzeniem Ministra Transportu podłoże nawierzchni zakwalifikowane do grupy nośności G3 powinno być doprowadzone do grupy nośności G1, co można osiągnąć za pomocą: wymiany podłoża nawierzchni na warstwę gruntu lub materiału niewysadzinowego (np. piasek lub tłuczeń zagęszczane warstwami); wzmocnienia podłoża za pomocą geosyntetyku (geowłóknina, geosiatka). 8) Istniejące warunki gruntowe rozpatrywanego terenu zgodnie z Rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych (Dz. U. z 2012r., poz. 463), zalicza się do prostych. Firma Realizacyjna 9

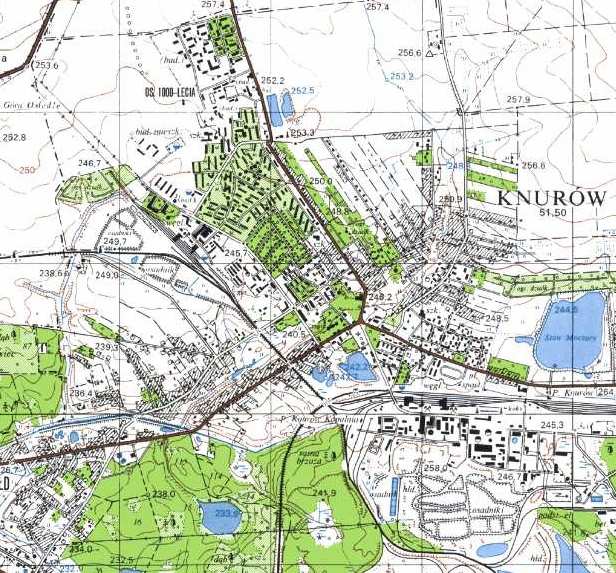

10 Legenda: - położenie obszaru badań Firma Realizacyjna Pawłowice; ul. Zjednoczenia 62a Obiekt: Opinia geotechniczna ustalająca warunki gruntowo-wodne podłoża ul. Mieszka I w Knurowie Data: Skala: 1: Mapa topograficzna Załącznik nr: 1

11 Objaśnienia: lokalizacja i numer otworu badawczego Firma Realizacyjna Pawłowice; ul. Zjednoczenia 62a Obiekt: Opinia geotechniczna ustalająca warunki gruntowo-wodne podłoża ul. Mieszka I w Knurowie Data: Skala: 1 : 1000 Mapa dokumentacyjna Załącznik nr: 2

12 Firma Realizacyjna "BAZET" SJ ul.zjednoczenia 62a, Pawłowice Karta otworu geotechnicznego 1 Zał.Nr: 3.1 Wiertnica: AtlasCopco Rejon: ul.mieszka I Miejscowość: Knurów Powiat: gliwicki Województwo: śląskie Obiekt: Modernizacja i przebudowa ulicy Mieszka I Inwestor: Biuro Projektów Komunikacji Lądowej "TRASA" Wiercenie: Firma Realizacyjna "BAZET" Pawłowice Dozór geologiczny: mgr Marek Stojka System wiercenia: Rdzeniowo-udarowy Rzędna: 0.00 m Skala 1 : 50 Data wiercenia: Wiercenie Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny Symbol gruntu Wilgotność Ilość wałeczkowań Stan gruntu IL* ID Warstwa geotechniczna Nasypy Nasyp Nasyp niebudowlany (gleba + okr.kamieni) nn(gl+okr.k) mw/w Ic Glina pylasta z przerostami pyłu, szara Gπ+Π 0.2 II Glina na granicy gliny piaszczystej, ż.szara G/Gp mw 1/1 tpl 0.1 IIIa Glina warstwowana piaskiem drobnym, szara G//Pd w rozm pl 0.45 IIIc Glina, szara G mw 2/2 tpl 0.15 IIId Objaśnienia: * - stopień plastyczności przyjęty z badań makroskopowych Rysunek wykonano programem "GeoStar" Kartę opracował: mgr Piotr Staroszczyk Data:

13 Firma Realizacyjna "BAZET" SJ ul.zjednoczenia 62a, Pawłowice Karta otworu geotechnicznego 2 Zał.Nr: 3.2 Wiertnica: AtlasCopco Rejon: ul.mieszka I Miejscowość: Knurów Powiat: gliwicki Województwo: śląskie Obiekt: Modernizacja i przebudowa ulicy Mieszka I Inwestor: Biuro Projektów Komunikacji Lądowej "TRASA" Wiercenie: Firma Realizacyjna "BAZET" Pawłowice Dozór geologiczny: mgr Marek Stojka System wiercenia: Rdzeniowo-udarowy Rzędna: 0.00 m Skala 1 : 50 Data wiercenia: Wiercenie Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny Nawierzchnia asfaltowa, czarna asf Ia Podbudowa (beton), szara Pb(bt) Ib Nasypy Nasyp Nasyp niebudowlany (piasek, żwir, okr.łupka i sp.hutniczego), szary Glina pylasta z przerostami pyłu, szara Symbol gruntu nn(ps,ż,łi,sp) Gπ+Π Wilgotność mw/w Ilość wałeczkowań 1/1 Stan gruntu IL* 0.2 ID Warstwa geotechniczna Ic II Glina pylasta, szara Gπ mw 3/2 tpl 0.15 IIId 2.50 Objaśnienia: * - stopień plastyczności przyjęty z badań makroskopowych Rysunek wykonano programem "GeoStar" Kartę opracował: mgr Piotr Staroszczyk Data:

14 Firma Realizacyjna "BAZET" SJ ul.zjednoczenia 62a, Pawłowice Karta otworu geotechnicznego 3 Zał.Nr: 3.3 Wiertnica: AtlasCopco Rejon: ul.mieszka I Miejscowość: Knurów Powiat: gliwicki Województwo: śląskie Obiekt: Modernizacja i przebudowa ulicy Mieszka I Inwestor: Biuro Projektów Komunikacji Lądowej "TRASA" Wiercenie: Firma Realizacyjna "BAZET" Pawłowice Dozór geologiczny: mgr Marek Stojka System wiercenia: Rdzeniowo-udarowy Rzędna: 0.00 m Skala 1 : 50 Data wiercenia: Wiercenie Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny (bt) Ia Pb(Ps) Ib Nasypy Nasyp Płyta chodnikawa, szara Podbudowa (piasek), szary Nasyp niebudowlany (okr.łupka n.przepalonego i przepalonego), ceglano-szary) Symbol gruntu nn(łi+łip) Wilgotność mw/w Ilość wałeczkowań Stan gruntu IL* ID Warstwa geotechniczna Ic Glina pylasta z przerostami pyłu i piasku gliniastego, szara Piasek drobny, szary Glina pylasta, szara Gπ+Π,Pg Pd Gπ mw mw/w mw 3/2 2/2 tpl szg tpl II IIId 2.50 Objaśnienia: * - stopień plastyczności przyjęty z badań makroskopowych Rysunek wykonano programem "GeoStar" Kartę opracował: mgr Piotr Staroszczyk Data:

15 Firma Realizacyjna "BAZET" SJ ul.zjednoczenia 62a, Pawłowice Karta otworu geotechnicznego 4 Zał.Nr: 3.4 Wiertnica: AtlasCopco Rejon: ul.mieszka I Miejscowość: Knurów Powiat: gliwicki Województwo: śląskie Obiekt: Modernizacja i przebudowa ulicy Mieszka I Inwestor: Biuro Projektów Komunikacji Lądowej "TRASA" Wiercenie: Firma Realizacyjna "BAZET" Pawłowice Dozór geologiczny: mgr Marek Stojka System wiercenia: Rdzeniowo-udarowy Rzędna: 0.00 m Skala 1 : 50 Data wiercenia: Wiercenie Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny Kostka brukowa, szary - Ia 0.08 Podbudowa (piasek z cementem) Pb(Ps+bt) Ib Nasypy Nasyp Glina pylasta z przerostami piasku i pyłu, szara Glina warstwowana piaskiem drobnym, szara Symbol gruntu Gπ+Pd,Π G//Pd Wilgotność mw Ilość wałeczkowań 2/2 1/1 Stan gruntu IL* tpl 0.2 ID Warstwa geotechniczna II IIIb 2.50 Objaśnienia: * - stopień plastyczności przyjęty z badań makroskopowych Rysunek wykonano programem "GeoStar" Kartę opracował: mgr Piotr Staroszczyk Data:

16 O P I S S Y M B O L I (Symbole geotechniczne gruntów wg normy PN-86/B-02480) GRUNTY NASYPOWE nb nasyp budowlany nn nasyp niekontrolowany GRUNTY ORGANICZNE RODZIME H grunt próchniczny 2% < Iom 5% Nm namuł 5% < Iom 30% T torf 30% > Iom GRUNTY MINERALNE RODZIME NIESKALISTE KW zwietrzelina KWg zwietrzelina gliniasta KR rumosz kamieniste KRg rumosz gliniasty KO otoczaki ś Ŝwir śg Ŝwir gliniasty gruboziarniste Po pospółka Pog pospółka gliniasta Pr piasek gruby Ps piasek średni drobnoziarniste Pd piasek drobny niespoiste Pπ piasek pylasty Pg piasek gliniasty Πp pył piaszczysty Π pył Gp glina piaszczysta G glina Gπ glina pylasta drobnoziarniste Gpz glina piaszcz. zwięzła spoiste Gz glina zwięzła Gπz glina pylasta zwięzła Ip ił piaszczysty I ił Iπ ił pylasty INNE GRUNTY NIEOBJĘTE NORMĄ pc piaskowiec łp łupek piaszczysty łi łupek ilasty wk węgiel kamienny w wapień d dolomit m margiel K kamienie D drewno gr gruz Ŝl ŜuŜel m-w muł węglowy bt beton cg cegła tł tłuczeń Πm pył marglisty asf asfalt INNE OZNACZENIA IIa numer warstwy rzut projektowanego obiektu projektowany poziom posadowienia podstawowe granice litologicznostratygraficzne linie podziału geotechnicznego ZNAKI DODATKOWE DOTYCZĄCE OPISU GRUNTÓW (+ ) domieszki // przewarstwienia / na pograniczu GRUNTY SKALISTE ST skalisty twardy SM skalisty miękki Bs skała bardzo spękana Ss skała średnio spękana Ms skała mało spękana RYSUNEK OTWORU 1 nr otworu 250,50 rzędna otworu STANY GRUNTU luźny (ln) średniozagęszczony (szg) zagęszczony (zg) zwarty (zw) półzwarty (pzw) twardoplastyczny (tpl) plastyczny (pl) miękkoplastyczny (mpl) ID stopień zagęszczenia IL stopień plastyczności Cu spójność [kpa] Φu kąt tarcia wewnętrznego [ o ] OPRÓBOWANIE OTWORU próba o naturalnej wilgotności (NW) grunt suchy próba o naturalnej strukturze (NNS) (su) próba wody gruntowej (WG) grunt małowilgotny (mw) OZNACZENIE WODY grunt wilgotny 2,5 swobodny poziom wody gruntowej (w) grunt 3,0 ustalony poziom wody gruntowej mokry (m) grunt 4,0 nawiercony poziom wody gruntowej nawodniony (nw) 5,5 sączenie sondowanie PROFIL GEOLOGICZNY 1. Jezd n i a asfa lt o wa, płyt a chodnikowa, kostka bru k o wa, p od b u d owa (p i asek, b et on, piasek z c em en t em ) 2. Nasyp nieb u d o wlan y (gleb a, łu p ek przep alon y i niep rzep a l on y, żwi r, ok r.kamien i ) 3. Gli n a, gli n a p ylasta / gru n t nieskon s o li d o wan y gru p a C / 4. Gli n a, gli n a p ylasta / gru n t skon s oli d o wan y g ru p a B / Firma Realizacyjna Pawłowice; ul. Zjednoczenia 62a Obiekt: Data: Opinia geotechniczna ustalająca warunki gruntowo-wodne podłoża ul. Mieszka I w Knurowie Załącznik nr: Objaśnienia do profili 4

17 CHARAKTERYSTYCZNE WARTOŚCI CECH FIZYKO MECHANICZNYCH PARAMETRY GEOTECHNICZNE w oparciu o normę PN-81/B Stratygrafia Numer warstwy geotechnicznej Rodzaj gruntu (symbol wg PN-74/B-02480) Symbol konsolidacji gruntu Symbol Stan gruntu Stopień plastyczności IL Stopień zagęszczenia ID Wilgotność naturalna Gęstość objętościowa Spójność Kąt tarcia wewnętrznego Moduł ściśliwości Zawartość części organicznych w n [%] ρ [t/m 3 ] c u [kpa] Φ u [ o ] M o [kpa] I om [%] NAWIERZCHNIA Ia jezdnia asfaltowa (asf) płyta chodnikowa (bt) kostka brukowa(bt) Podbudowa (Pb) Ib piasek (Ps) piasek z cementem (Ps+bt) beton (bt) Nasyp niebudowlany gleba (Gl) - szg, zg Ic piasek średni i drobny (Ps, Pd) żwir (Ż), okr.kamieni (okr.k), łupek - ln,szg nieprzepalony (łi), łupek przepalony (łip) II Utwory spoiste* glina (G) glina pylasta (Gπ) C tpl 0,20** - 16(G) 20(Gπ) 2,15(G) 2,10(Gπ) Załącznik nr 5.1

18 PARAMETRY GEOTECHNICZNE w oparciu o normę PN-81/B Stratygrafia Numer warstwy geotechnicznej Rodzaj gruntu (symbol wg PN-74/B-02480) Symbol konsolidacji gruntu Symbol Stan gruntu Stopień plastyczności IL Stopień zagęszczenia ID Wilgotność naturalna Gęstość objętościowa Spójność Kąt tarcia wewnętrznego Moduł ściśliwości Zawartość części organicznych w n [%] ρ [t/m 3 ] c u [kpa] Φ u [ o ] M o [kpa] I om [%] IIIa Utwory spoiste glina (G) glina pylasta (Gπ) B tpl 0,10** - 16(G) 20(Gπ) 2,15(G) 2,10(Gπ) IIIb IIIc Utwory spoiste 16(G) 2,15(G) glina (G) B tpl 0,20** - 20(Gπ) 2,10(Gπ) glina pylasta (Gπ) Utwory spoiste glina (G) B pl 0,45** , IIId Utwory spoiste glina (G) glina pylasta (Gπ) B tpl 0,15** - 16(G) 20(Gπ) 2,15(G) 2,10(Gπ) OBJAŚNIENIA: * - grunt o niejasnej genezie ** - stopień plastyczności przyjęty z badań makroskopowych Załącznik nr 5.2
