PROJEKT BUDOWLANY PLACU ZABAW

Transkrypt

1 EGZ. NR:.. Przedsiębiorstwo Projektowo-Budowlane - Zabielski Olsztyn ul. Kościńskiego 10/1 tel. kom.: fax.: biuro@kosztorysowanie.olsztyn.pl PROJEKT BUDOWLANY PLACU ZABAW BRANŻA: INWESTOR: ADRES INWESTYCJI: BUDOWLANA GMINA STAWIGUDA, UL. OLSZTYŃSKA 10, STAWIGUDA DZ. NR 228, OBRĘB WYMÓJ, GM. STAWIGUDA PROJEKTANT: mgr inż. arch. Agnieszka Piotrowska Olsztyn, ul. Witosa 1F/9 upr. nr 27/98/OL OPRACOWAŁ: dr inż. Jacek Zabielski ul. Kościńskiego 10/ Olsztyn dr inż. Piotr Bogacz ul. Piastowska 8/ Kętrzyn Olsztyn, lipiec 2015r.

2 ZAWARTOŚĆ OPRACOWANIA 1. Oświadczenie projektanta o zgodności dokumentacji projektowej z obowiązującymi przepisami i zasadami wiedzy technicznej. 2. Kopia decyzji o nadaniu uprawnień budowlanych projektantowi w branży architektonicznej. 3. Zaświadczenie o przynależności do Warmińsko-Mazurskiej Okręgowej Izby Architektów. 4. Opis techniczny. 5. Plan BIOZ. 6. Projekt zagospodarowania działki skala 1: Dokumentacja rysunkowa skala 1:10, 1:20, 1:150.

3 Olsztyn, r. O Ś W I A D C Z E N I E Zgodnie z art. 20 ust. 4 Ustawy PRAWO BUDOWLANE oświadczam, że projekt budowlany palcu zabaw zlokalizowanego na dz. nr 228 obręb Wymój, gm. Stawiguda Olsztynie został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. mgr inż. arch. Agnieszka Piotrowska upr. nr 27/98/OL

4 OPIS TECHNICZNY PROJEKT BUDOWLANY PLACU ZABAW, DZ. NR 228 OBRĘB WYMÓJ, GM. STAWIGUDA DO PROJEKTU BUDOWLANEGO PLACU ZABAW, DZ. NR 228 OBRĘB WYMÓJ, GM. STAWIGUDA I. Dane informacyjne: a. Podstawa opracowania: 1. Zlecenie Inwestora 2. Wypis z miejscowego planu zagospodarowania przestrzennego 3. Polskie normy i przepisy b. Inwestor i użytkownik: Gmina Stawiguda ul. Olsztyńska 10, STAWIGUDA c. Biuro Projektowe : Przedsiębiorstwo Projektowo-Budowlane Jacek Zabielski, Olsztyn, ul. Kościńskiego 10/1 d. Obiekt: PLAC ZABAW DLA DZIECI DZIAŁKA NR 228, obręb Wymój, gm. Stawiguda. II. Dane ogólne: a. Materiały wyjściowe: Mapa zasadnicza w skali 1:500 Wizja lokalna Wytyczne Inwestora b. Przedmiot i cel opracowania: Przedmiotem opracowania jest projekt budowlany placu zabaw na działce nr 228 obręb Wymój, gm. Stawiguda. Celem projektu jest przystosowanie terenu do potrzeb małych mieszkańców miejscowości. III. Ogólna charakterystyka terenu objętego projektem a. Opis stanu istniejącego Teren objęty niniejszym opracowaniem teren zlokalizowany na działce: nr 228, ob. Wymój, gm. Stawiguda. Działka, na której zlokalizowany zostanie plac zabaw, jest niezabudowana IV. Opis rozwiązań projektowych.

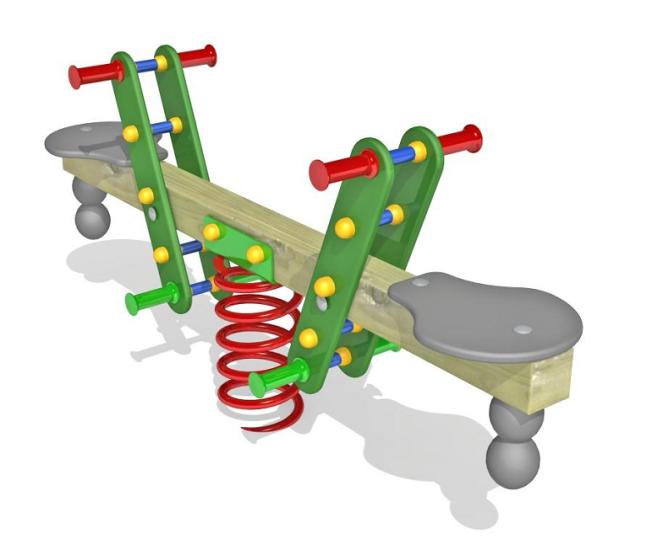

5 1. Plac zabaw przeznaczony dla dzieci ma kształt nieregularny, najdłuższy bok (krawędź wschodnia) 44,61m; szerokość mierzona w kierunku prostopadłym do najdłuższego boku około 14,25m. Wejście na plac zabaw, będzie prowadzić od strony północnej. Nawierzchnią placu zabaw będzie nawierzchnia amortyzującą upadki nawierzchnię ze żwiru luźnego - zgodnie z dokumentacją projektową (rysunki) w miejscach oddziaływania. 2. Wyposażenie placu zabaw Plac zabaw planuje się wyposażyć w urządzenia zabawowe takie jak: a. Huśtawka pojedyncza z belką metalową - 1 szt. Elementy nośne: drewno klejone warstwowo malowane preparatem na bazie naturalnych olejów. Zabezpieczenie antykorozyjne elementów stalowych: malowanie proszkowe. Oznaczenie na rys. nr 2 1. b. Huśtawka ważka na sprężynie 1 szt. Konstrukcja - (drewno klejone warstwowo, toczone cylindrycznie, ryflowane, konstrukcja montowana w grunt na kotwach stalowych malowanych proszkowo, zabezpieczenia płyty polietylenowe HDPE)

6 Oznaczenie na rys. nr 2 2. c. Huśtawka z zawiesiem bocianie gniazdo 1 szt. Huśtawka z siedziskiem typu "Bocianie gniazdo" (średnicy min. 1 m, zawieszone 60 cm nad ziemią) zamontowanym na solidnej konstrukcji wykonanej ze stali zabezpieczonej przed niekorzystnymi warunkami atmosferycznymi poprzez cynkowanie i malowanie proszkowe. Oznaczenie na rys. nr 2 3.

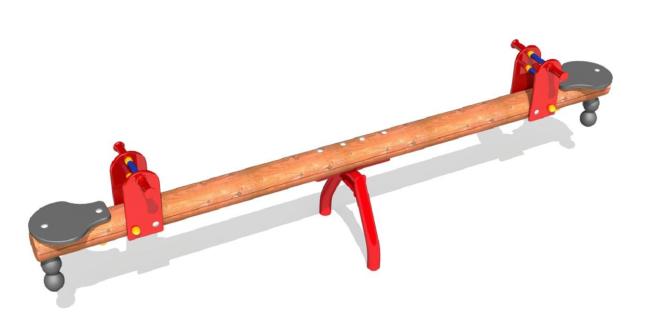

7 d. Huśtawka ważka na podstawie metalowej 1 szt. Konstrukcja - drewno rdzeniowe toczone cylindrycznie, impregnowane próżniowociśnieniowo. Oznaczenie na rys. nr 2 4. e. Koniczynka 1 szt. Konstrukcja - (drewno klejone warstwowo, toczone cylindrycznie, ryflowane, konstrukcja montowana w grunt na kotwach stalowych malowanych proszkowo, zabezpieczenia płyty polietylenowe HDPE).

8 Oznaczenie na rys. nr 2 5. f. Zestaw nr 8 1 szt. Elementy drewniane: słupy nośne o przekroju okrągłym, z drzewa sosnowego, klejonego z 5 warstw, toczonego cylindrycznie o średnicy 12cm, dodatkowo ryflowane wzdłużnie dla rozprężenia materiału. górne powierzchnie słupów konstrukcyjnych są zabezpieczone plastikowymi kapturami przed nasiąkaniem. słupy osadzone 10cm nad powierzchnią gruntu za pomocą stalowych ocynkowanych okuć kotwionych w betonowym fundamencie posadowionym min. 60cm w gruncie. Elementy drewniane ( słupy, podesty,dachy z półwałków i wałki o przekroju 6cm z drewna bezrdzeniowego) zabezpieczone przed szkodliwym wpływem warunków atmosferycznych przez impregnacje środkami na bazie olejów i wosków posiadających wymagane atesty. Zabezpieczenia: obrzeże z rur stalowych wypełnione kolorowymi płytami polietylenowymi (HDPE), które nie wchłaniają wody, są odporne na wgniecenia, zarysowania, graffiti i promieniowanie UV. Elementy stalowe takie jak: boki zjeżdżalni,poręcze, barierki, łączniki, zabezpieczone farbami proszkowymi poliestrowymi odpornymi na działanie warunków atmosferycznych. Ślizg zjeżdżalni ze stali nierdzewnej i kwasoodpornej. Elementy złączne,łańcuchy ocynkowane. Skład zestawu: Wieża z dachem dwuspadowym 1 szt. Zjeżdżalnia głęboka 1 szt. Zabezpieczeń 6 szt. Podest 1 szt.

9 PROJEKT BUDOWLANY PLACU ZABAW, DZ. NR 228 OBRĘB WYMÓJ, GM. STAWIGUDA Platformy 2 szt. Wejściówka 1 szt. Rurka nad zjeżdżalnią 1 szt. Przeplotnia drewniana 1 szt. Drabinka krzyżakowa 1 szt. Okuć metalowych w grunt 13 szt. Przy zjeżdżalni teren wyłożyć matami z typu PROTECT Produkt posiada certyfikat zgodności z EN 1176 Wymiary: 1000x1000x40mm Wysokość upadku: 1,0m kolor: czerwono-brązowy lub inny do uzgodnienia z Inwestorem

10 Oznaczenie na rys. nr 2 6. g. Żaba 1 szt. Konstrukcja - drewno rdzeniowe toczone cylindrycznie, impregnowane próżniowociśnieniowo, konstrukcja montowana bezpośrednio w grunt, zabezpieczenia sklejka laminowana pokryta filmem melaminowym). Oznaczenie na rys. nr 2 7. h. Ławka stała 3 szt.

11 Konstrukcja stalowa rurowa, malowana proszkowo, siedzisko i oparcie wykonane z drewna sosnowego impregnowanego próżniowo ciśnieniowo, trwale zakotwiona w ziemi. Wymiary 180 x 86 x 48cm. Oznaczenie na rys. nr 2 7. i. Kosz na śmieci 5 szt. Wykonany z blachy ocynkowanej o grubości 1mm, lakierowanej. Kopuła-daszek z ruchomą popielnicą jest sztywno zamontowana do słupka montażowego. Średnia objętość 45 litrów. Oznaczenie na rys. nr 2 8.

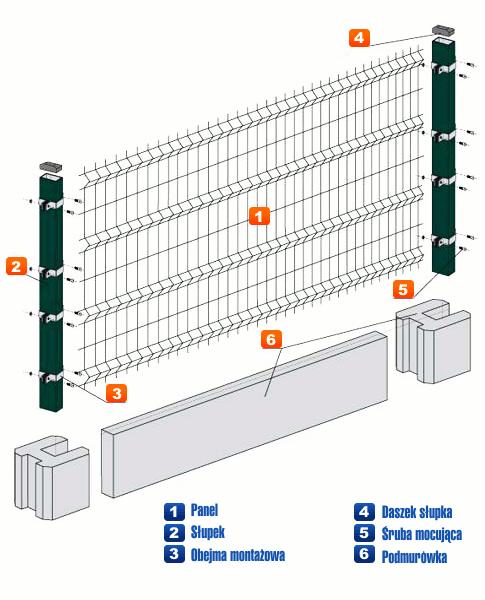

12 j. Ogrodzenie panelowe wraz z furtką 1 kpl. Ogrodzenia panelowe charakteryzują się wysoką trwałością oraz estetyką. Charakterystyka: szerokość panelu: 2500 mm, 3 przegięcia usztywniające, wysokość 1530mm, wysokość słupków 2000mm.

13 Furtka: Dane techniczne: Wysokość: 153 cm Szerokość całkowita: 100 cm Szerokość w świetle słupków: 108 cm Profil ramy: mm Średnica drutu: fi 4 mm Rozmiar oczka: mm

14 3. Wymagania do urządzeń zabawowych. Projektowane urządzenia powinny być wykonane z materiałów najwyższej jakości, z elementów metalowych, ocynkowanych metodą ogniową, lakierowanych oraz desek z tworzywa, również wysokiej jakości. Wszystkie urządzenia powinny posiadać odpowiednie certyfikaty, być dostosowane do wymagań znaku bezpieczeństwa, mieć wysoką odporność na wpływ warunków atmosferycznych, wysoką odporność na uszkodzenia mechaniczne (uderzenia obciążenia). KOTWIENIE ZABAWEK W FUNDAMENCIE O WYMIARACH MIN. 30X30CM, NA WYSOKOŚCI 50CM, POSADOWIONE MIN. 60CM PONIŻEJ TERENU, POD FUNDAMENTEM WYKONAĆ PODUSZKĘ Z CHUDEGO BETONU DO GŁĘBOKOŚCI PRZEMARZANIA( 40CM). 4. Konstrukcje projektowanych nawierzchni: a) konstrukcja nawierzchni ze żwiru luźnego luźny żwir płukany o ziarnach zaokrąglonych Ø 3-12mm, grub.30cm podłoże z kruszywa łamanego frakcji 31,5-63mm zaklinowanego warstwą klińca 4-31,5mm grub. 5cm warstwa odsączająca piasek kopany grub.10cm Nawierzchnie placu zabaw, należy oddzielić od pozostałego terenu za pomocą obrzeży betonowych 8 x 30 x 100cm ustawionych na ławie betonowej wykonanej z betonu B10 z oporem. Projektant: mgr inż. arch. A. M. Piotrowska

15 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA. Opis został sporządzony według Rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003 roku w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia. 1. Zakres robót oraz kolejność realizacji Zamierzenie budowlane obejmuje budowę placu zabaw, zgodnie z warunkami technicznymi wykonania i odbioru robót oraz ze sztuką budowlaną. Kolejność wykonywania robót: roboty ziemne (ręczne), roboty fundamentowe, roboty montażowe urządzeń. 2. Wykaz istniejących obiektów Obszar objęty opracowaniem posiada nieregularny kształt i jest niezabudowany. 3. Elementy zagospodarowania mogące stwarzać zagrożenie życia bezpieczeństwa i zdrowia ludzi. Brak zagrożeń. 4. Zagrożenia występujące w czasie realizacji robót: rozładunek elementów, oraz ich montaż, praca maszyn budowlanych. 5. Instruktaże pracowników. W zakresie szkoleń instruktażowych z zakresu bezpieczeństwa i higieny pracy należy ująć następujące elementy: instruktaże stanowiskowe informujące o możliwościach zagrożenia i sposobach postępowania w przypadku ich wystąpienia - przeprowadza kierownik robót, zwrócenie uwagi na konieczność stosowania środków ochrony indywidualnej i zbiorowej (tj. odzież ochronna, obuwie robocze, kaski ochronne, ochrony słuchu i wzroku, maski przeciwpyłowe, okulary ochronne, rękawice ochronne, szelki bezpieczeństwa itp.),

16 pracownicy powinni mieć odpowiednie uprawnienia do prowadzenia przez nich prac świadczące o ich przeszkoleniu oraz stosowne badania lekarskie, wszystkie roboty budowlane prowadzić zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 6 lutego 2003 w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych. 6. Środki techniczne i organizacyjne zapobiegające powstawaniu niebezpieczeństw. Należy zapewnić następujące elementy: wyznaczyć strefy prowadzenia robót przez zastosowanie taśm BHP ostrzegawczych i umieszczenie tablic ostrzegawczych, zapewnić pracownikom budowy apteczki pomocy lekarskiej wraz z instrukcją udzielenia pierwszej pomocy w miejscach łatwo dostępnych, miejsce zlokalizowania apteczki oznakować zgodnie z obowiązującymi przepisami, a podległym pracownikom przekazać informację o tej lokalizacji na szkoleniu BHP, wyposażyć wszystkich pracowników w środki ochrony indywidualnej zgodnie z obowiązującymi przepisami takimi jak ubrania ochronne, kaski, pasy i szelki bezpieczeństwa itp. Uwaga! Wszystkie wymiary należy dokładnie ustalić na budowie. W przypadku wątpliwości lub niejasności należy niezwłocznie zwrócić się z zapytaniem odpowiednio do projektanta lub/i do dostawcy określonego systemu/materiałów. Wszystkie zastosowane materiały powinny odpowiadać obowiązującym normom oraz posiadać wymagane atesty i certyfikaty oraz nie mogą stanowić zagrożenia dla higieny i zdrowia użytkowników wg wymogów Ustawy "Prawo budowlane" z dnia 7 lipca 1994 roku art. 10 z późniejszymi zmianami. W zależności od zastosowanych materiałów należy bezwzględnie przestrzegać technologii i wymagań producentów. Prace budowlane należy wykonać z należytą starannością oraz wiedzą i sztuką budowlaną oraz wg odpowiednich norm i specyfikacji technicznej wykonania i odbioru załączonej do projektu. Opracował: mgr inż. arch. Agnieszka Piotrowska
