1 Audyt energetyczny w MŚP obszary problemowe, narzędzia i przykłady Kontekst ogólny, kierunki działań, inspiracje Marek Amrozy, mamrozy@nape.pl

2 SPIS TREŚCI Efektywność energetyczna - aspekty ogólne Aspekty formalne Przykładowe obszary audytu energetycznego Technologie modernizacji i ich opłacalność Przykłady Podsumowanie

3 EFEKTYWNOŚĆ ENERGETYCZNA - ASPEKTY OGÓLNE Efektywność energetyczna = odwrotność energochłonności oficjalna definicja: Dyrektywa Parlamentu Europejskiego i Rady z dnia 5 kwietnia 2006 r., nr 2006/32/WE stosunek uzyskanych wyników, usług, towarów lub energii do wkładu energii; zależność między energią uzyskaną a doprowadzoną albo: szóste paliwo

4 Energochłonność EFEKTYWNOŚĆ ENERGETYCZNA - ASPEKTY OGÓLNE dane z 2013: Polska 295, EU 142, Irlandia - 82 kgoe/1000

5 Ceny energii EFEKTYWNOŚĆ ENERGETYCZNA - ASPEKTY OGÓLNE

6 EFEKTYWNOŚĆ ENERGETYCZNA - ASPEKTY OGÓLNE np.: energochłonność na jednostkę produktu Zużycie energii GJ/hl

7 EFEKTYWNOŚĆ ENERGETYCZNA - ASPEKTY OGÓLNE Efektywność energetyczna to szóste paliwo efektywność energetyczna LCoE jednostkowy uśredniony koszt produkcji energii elektrycznej w cyklu życia (US cent/kwh) wiatr węgiel atom biomasa fotowoltaika Źródło: American Council for an Energy-Efficient Economy 2013

8 PRZYKŁADOWE OBSZARY AUDYTU ENERGETYCZNEGO Elektryczność [kwh] oświetlenie, silniki/napędy/pompy, urządzenia biurowe, ogrzewanie/podgrzewanie/wypalanie, wentylacja Ciepło (niskoparametrowe i wysokoparametrowe) [GJ] Ogrzewanie/podgrzewanie/wypalanie, para technologiczna, ciepła woda użytkowa Chłód [GJ] HVAC, urządzenia chłodnicze Sprężone powietrze [m 3 /s /bar, kwh] Napędy, narzędzia, napowietrzanie Transport?

9 PRZYKŁADOWE OBSZARY AUDYTU ENERGETYCZNEGO Przykładowa struktura zużycia energii w produkcji [%] Ogrzewanie Oświetlenie Ciepło procesowe Wentylacja Silniki elektryczne Sprężone powietrze Oświetlenie Silniki elektryczne Sprężone powietrze Wentylacja Ciepło procesowe Ogrzewanie

10 AUDYT ENERGETYCZNY GDZIE POSZUKIWAĆ ULEPSZEŃ? Gdzie zacząć szukać usprawnień? Pomiary i monitoring!!! Analiza źródeł zasilania Analiza sieci przesyłowych Sieci sprężonego powietrza Wykorzystanie energii odpadowej Substytucja nośników energii Optymalizacja procesu Zmiany organizacyjne

11 WSTĘP DO AUDYTU ENERGETYCZNEGO - ROLA POMIARÓW I MONITORINGU Pomiary i dane historyczne podstawa każdej analizy

12 WSTĘP DO AUDYTU ENERGETYCZNEGO - ROLA POMIARÓW I MONITORINGU Pomiary i dane historyczne podstawa każdej analizy

13 AUDYT ENERGETYCZNY PRZYKŁADOWE TYPOWE OBSZARY ANALIZY Chłodzenie 1C różnicy temp. ~ 6% zapotrzebowania na energię COP, EER, ESEER ~1,5 - ~6

14 AUDYT ENERGETYCZNY PRZYKŁADOWE TYPOWE OBSZARY ANALIZY Oświetlenie Moc zainstalowanego oświetlenia od 10 W/m2 do 35 W/m2 Racjonalna regulacja Racjonalny projekt (wykorzystanie światła dziennego)

15 AUDYT ENERGETYCZNY PRZYKŁADOWE TYPOWE OBSZARY ANALIZY RÓŻNY POZIOM CEN RÓŻNYCH NOŚNIKÓW ENERGII nośnik energii % ceny biomasa drewno luzem węgiel gaz ziemny olej opałowy energia elektryczna olej napędowy benzyna sprężone powietrze biomasa 100% drewno luzem 119% Węgiel 122% gaz ziemny 239% olej opałowy 441% energia elektryczna 553% olej napędowy 559% benzyna 698% sprężone powietrze 6825% zł/kwh

16 PRZYKŁADY - INSPIRACJE Inwestycje izolacja źródło ciepła Eksploatacja Nastawy, regulacja, organizacja sprawdzenie taryfy Rozbudowa wykorzystanie ciepła odpadowego free cooling Poprawa efektywności (lub zwiększenie produktywności) wzrost wydajności/zakresu usług poprawa komfortu/jakości

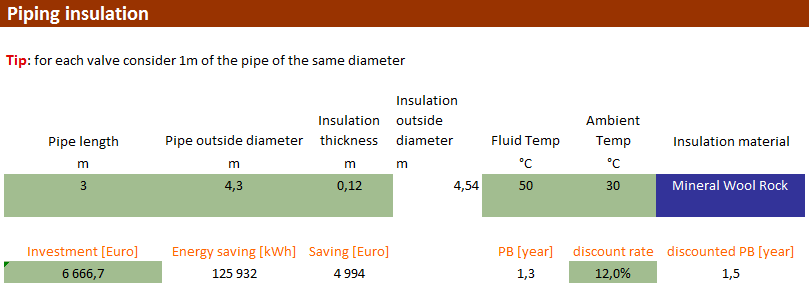

17 PRZYKŁADY - INSPIRACJE Inwestycje izolacja

18 PRZYKŁADY - INSPIRACJE Inwestycje izolacja

19 PRZYKŁADY - INSPIRACJE Inwestycje izolacja

20 PRZYKŁADY - INSPIRACJE Inwestycje izolacja

21 PRZYKŁADY - INSPIRACJE Inwestycje izolacja

22 PRZYKŁADY - INSPIRACJE Eksploatacja Nastawy i algorytmy automatycznej regulacji

23 PRZYKŁADY - INSPIRACJE Eksploatacja Nastawy i algorytmy automatycznej regulacji Wykres: Tygodniowy profil obciążenia parą technologiczną dla okresu letniego (dane pomiarowe dla temperatury zewnętrznej powyżej 12,5 C)

24 PRZYKŁADY - INSPIRACJE Eksploatacja Dopasowanie zapotrzebowania do taryfy

25 PRZYKŁADY - INSPIRACJE Eksploatacja Dopasowanie zapotrzebowania do taryfy

26 PRZYKŁADY - INSPIRACJE Eksploatacja Dopasowanie zapotrzebowania do taryfy

27 PRZYKŁADY - INSPIRACJE Eksploatacja Dopasowanie zapotrzebowania do taryfy

28 PRZYKŁADY - INSPIRACJE Rozbudowa Odzysk ciepła odpadowego

29 PRZYKŁADY - INSPIRACJE Rozbudowa Odzysk ciepła odpadowego

30 PRZYKŁADY - INSPIRACJE Poprawa efektywności Poprawa komfortu / jakości

31 PRZYKŁADY - INSPIRACJE Poprawa efektywności Poprawa komfortu / jakości

32 PODSUMOWANIE Doradztwo energetyczne czym wcześniej, tym lepiej Założenia koncepcyjne Koncepcja techniczna & Studium wykonalności Projekt techniczny & business plan Wdrożenie projektu Okres użytkowania niski Poziom skomplikowania & ilość detali Możliwość dokonania zmian niska niski Koszt dokonania zmian

33 PODSUMOWANIE Doradztwo energetyczne - Poszanowanie energii i optymalizacja w funkcji celu

34 PODSUMOWANIE

35 PODSUMOWANIE

36 PODSUMOWANIE

37 O Narodowej Agencji Poszanowania Energii S.A. Firma istnieje od 1994 r. ul. Świętokrzyska 20, Warszawa tel , fax Marek Amrozy,

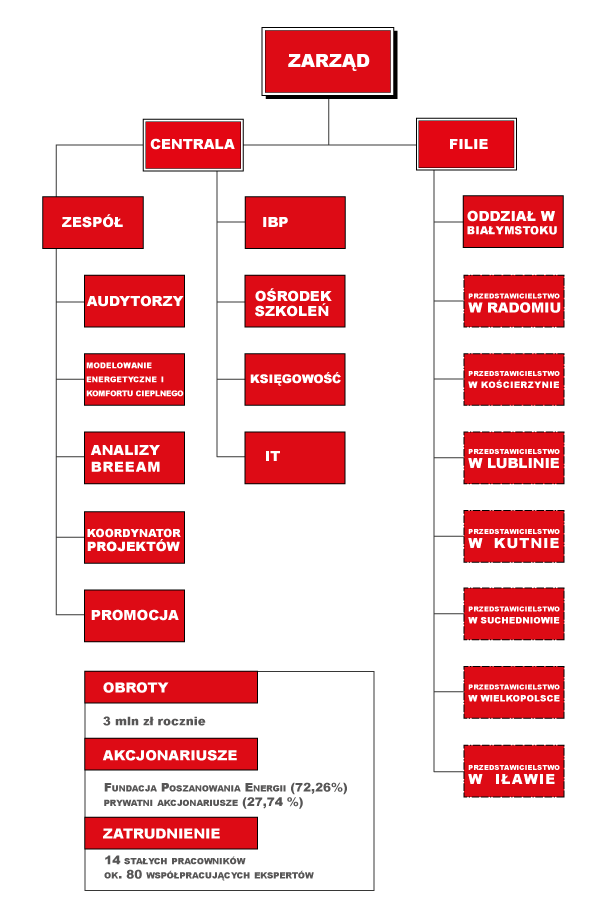

38 STRUKTURA

39 DZIAŁALNOŚĆ

40 DZIAŁALNOŚĆ Prowadzimy szkolenia i publikujemy podręczniki dla audytorów energetycznych, arkusze kalkulacyjne do przygotowywania audytów oraz materiały edukacyjno-informacyjne. Realizujemy także projekty krajowe oraz międzynarodowe związane z efektywnością energetyczną budynków, urządzeń oraz przedsiębiorstw, finansowaniem ich modernizacji, wykorzystaniem odnawialnych źródeł energii i poligeneracją, promocją energooszczędności, zintegrowanym planowaniem energetycznym oraz nowoczesnymi technologiami ogrzewania, chłodzenia i wentylacji. Przygotowujemy wnioski o dotacje z Narodowego Funduszu Ochrony Środowiska i Gospodarki Wodnej, Funduszy Europejskich i premie termomodernizacyjne z BGK. NAPE pełni też rolę weryfikatora w Programie Finansowania Energii Zrównoważonej w Polsce dla małych i średnich przedsiębiorstw PolSEFF i POLSEFF2. Weryfikujemy również projekty finansowane przez Europejski Bank Inwestycyjny, m.in. w ramach programu Green Initiative skierowanego dla małych i średnich przedsiębiorstw.

41 DZIAŁALNOŚĆ Narodowa Agencja Poszanowania Energii S.A. została założona w 1994 roku w celu upowszechniania inwestycji energooszczędnych i promowania racjonalnego wykorzystania energii, zgodnie z zasadami zrównoważonego rozwoju. Specjalizujemy się w doradztwie energetycznym, opracowywaniu analiz energetycznych, modelowaniu energetycznym, sporządzaniu audytów i świadectw energetycznych budynków. NAPE jako jedna z niewielu firm w Polsce wykonuje świadectwa charakterystyki energetycznej budynków skomplikowanych (wyposażonych w zaawansowane systemy techniczne), a także budynków użyteczności publicznej.

42 Dziękuję za uwagę!
