1 PRAKTYCZNE PRZYKŁADY OGRANICZENIE EMISJI, ZASTOSOWANIE OZE, MONITOROWANIE EFEKTÓW W JAKO NARZĘDZA DO OSIĄGANIA CELÓW W PLANU SEAP Piotr Kukla Warszawa r.

2 TERMOMODERNIZACJA ZESPOŁU U NR 4 W TYCHACH

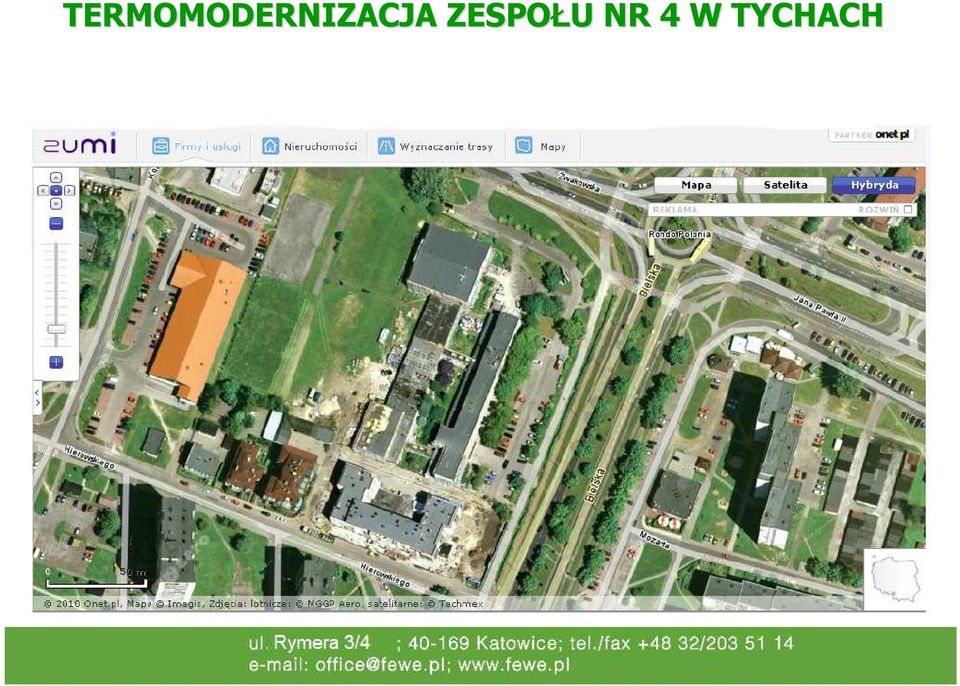

3 TERMOMODERNIZACJA ZESPOŁU U NR 4 W TYCHACH

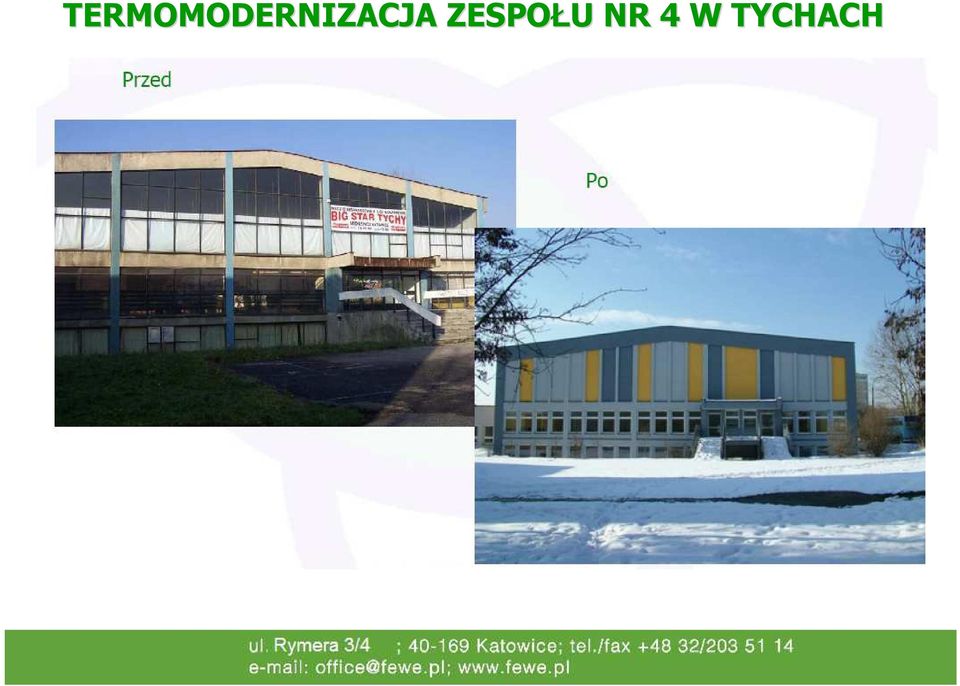

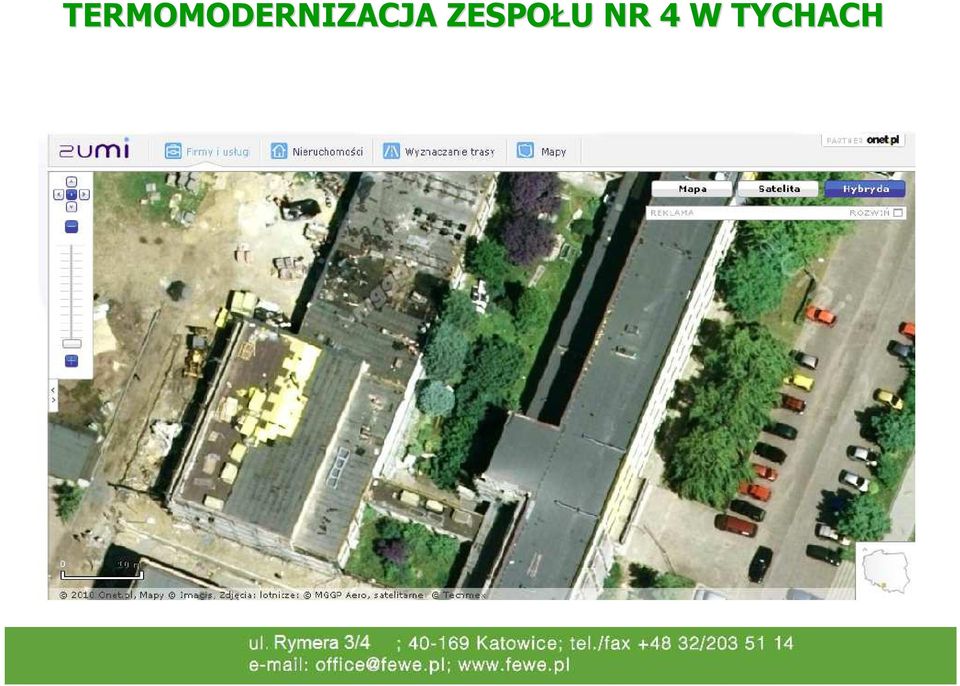

4 TERMOMODERNIZACJA ZESPOŁU U NR 4 W TYCHACH

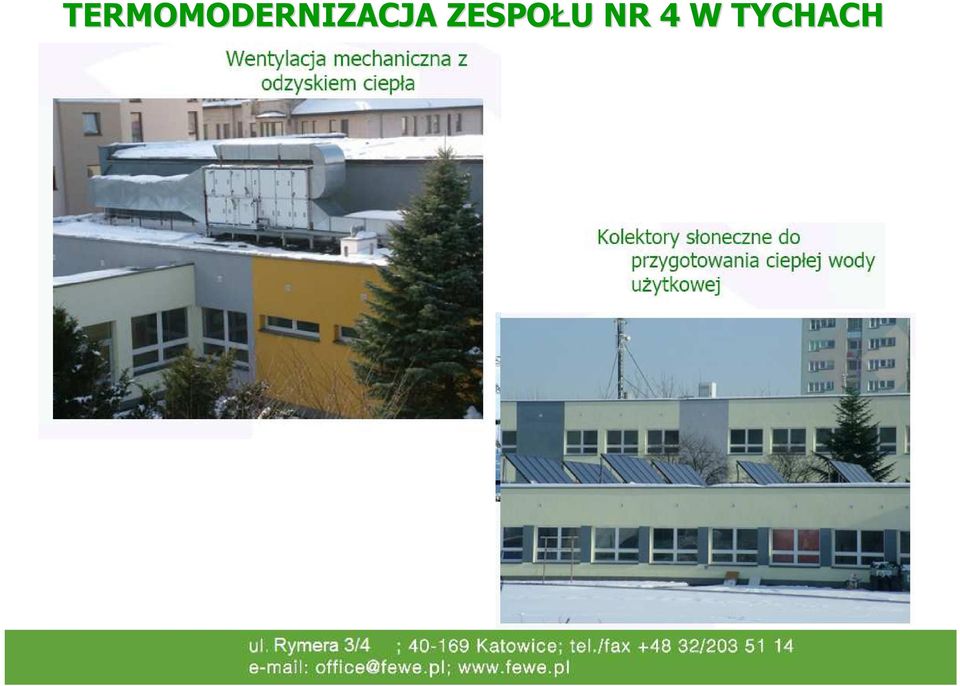

5 TERMOMODERNIZACJA ZESPOŁU U NR 4 W TYCHACH

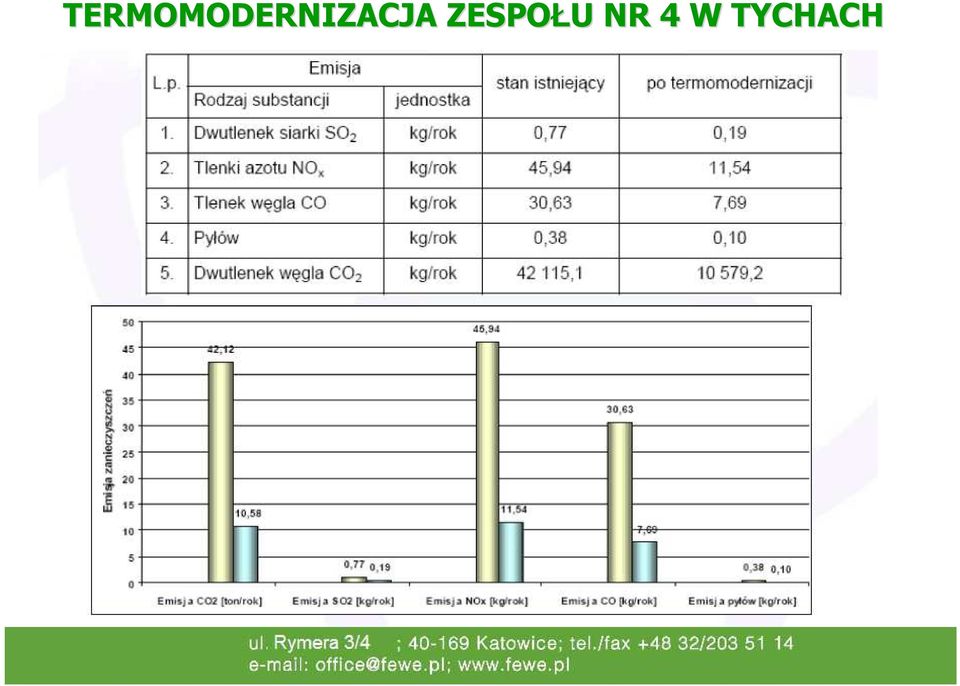

6 TERMOMODERNIZACJA ZESPOŁU U NR 4 W TYCHACH

7 TERMOMODERNIZACJA ZESPOŁU U NR 4 W TYCHACH

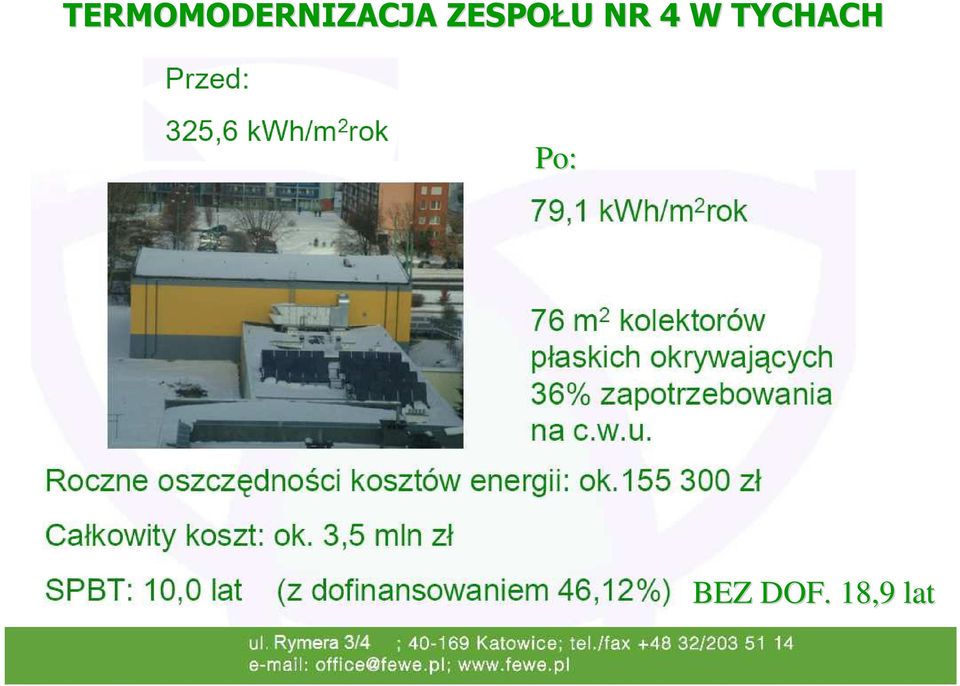

8 TERMOMODERNIZACJA ZESPOŁU U NR 4 W TYCHACH Po: BEZ DOF. 18,9 lat

9 TERMOMODERNIZACJA OS. DŹBÓW D W W CZĘSTOCHOWIE

10 TERMOMODERNIZACJA OS. DŹBÓW D W W CZĘSTOCHOWIE

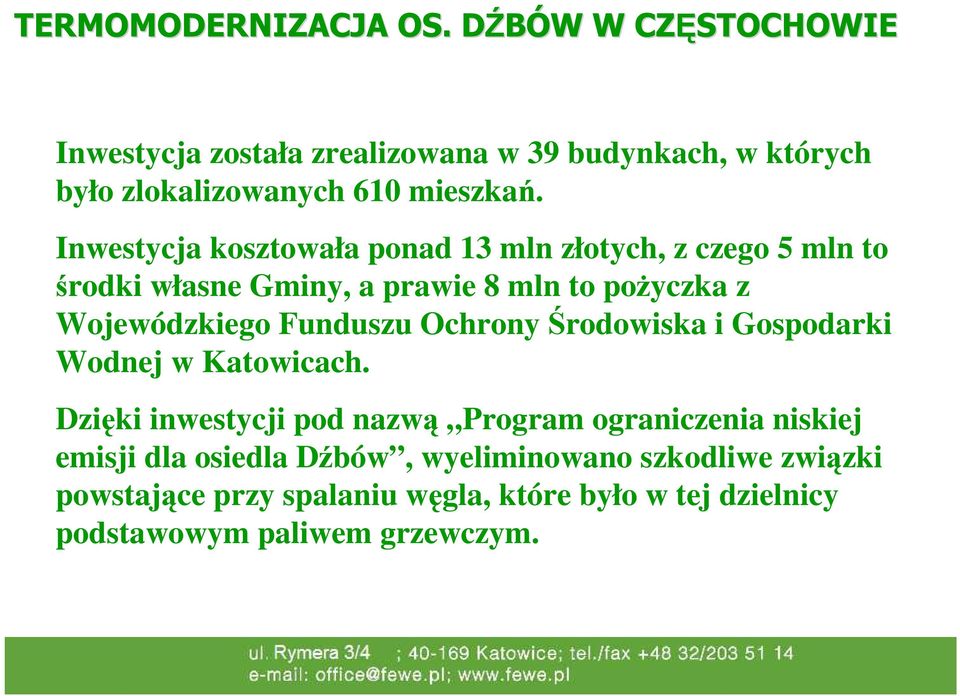

11 TERMOMODERNIZACJA OS. DŹBÓW D W W CZĘSTOCHOWIE Inwestycja została zrealizowana w 39 budynkach, w których było zlokalizowanych 610 mieszkań. Inwestycja kosztowała ponad 13 mln złotych, z czego 5 mln to środki własne Gminy, a prawie 8 mln to pożyczka z Wojewódzkiego Funduszu Ochrony Środowiska i Gospodarki Wodnej w Katowicach. Dzięki inwestycji pod nazwą Program ograniczenia niskiej emisji dla osiedla Dźbów, wyeliminowano szkodliwe związki powstające przy spalaniu węgla, które było w tej dzielnicy podstawowym paliwem grzewczym.

12 TERMOMODERNIZACJA OS. DŹBÓW D W W CZĘSTOCHOWIE Zakres inwestycji: gazyfikacja osiedla (budowa sieci zewnętrznej, przyłączy do budynków i instalacji wewnętrznych gazu), wykonanie instalacji etażowych ogrzewania gazowego oraz instalacji ciepłej wody w oparciu o dwufunkcyjne kotły gazowe, modernizacja przewodów kominowych, docieplenieścian zewnętrznych wraz z kolorystyką oraz stropów piwnic i strychu, wymiana stolarki okiennej i drzwiowej.

13 TERMOMODERNIZACJA OS. DŹBÓW D W W CZĘSTOCHOWIE 7,00 Miesięczne koszty netto [zł/(m 2 miesiąc)] 6,00 5,00 4,00 3,00 2,00 1,00 1,73 3,49 1,29 6,51 3,22 0,00 Ogrzewanie etażowe - gazowe Stan istniejący Koszty systemu ogrzewania Koszty termomodernizacji Koszty nośnika ciepła

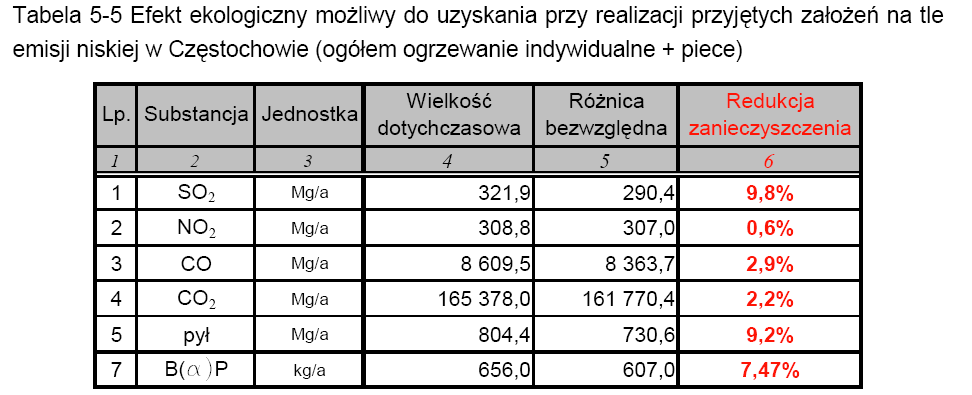

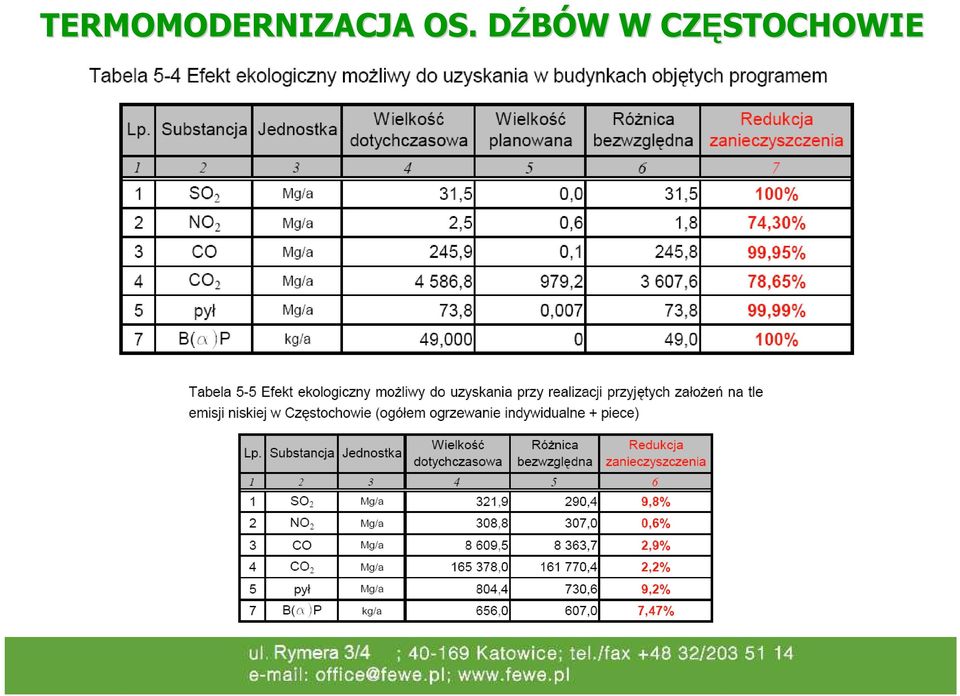

14 TERMOMODERNIZACJA OS. DŹBÓW D W W CZĘSTOCHOWIE

15 TERMOMODERNIZACJA OS. DŹBÓW D W W CZĘSTOCHOWIE Przed Po

16 Farma fotowoltaiczna w Wierzchosławicach 1 MW Szacowane przychody roczne to ok. 400 do 750 tysięcy złotych Finansowanie: Małopolski Regionalny Program Operacyjny - Działanie 7.2 Poprawa jakości powietrza i zwiększenie wykorzystania odnawialnych źródeł. (50% dofinansowania), Wojewódzki Fundusz Ochrony Środowiska i Gospodarki Wodnej w Krakowie - pożyczki na wkład własny w wysokości 50% środków kwalifikowanych. Przykładowe zdjęcie instalacji

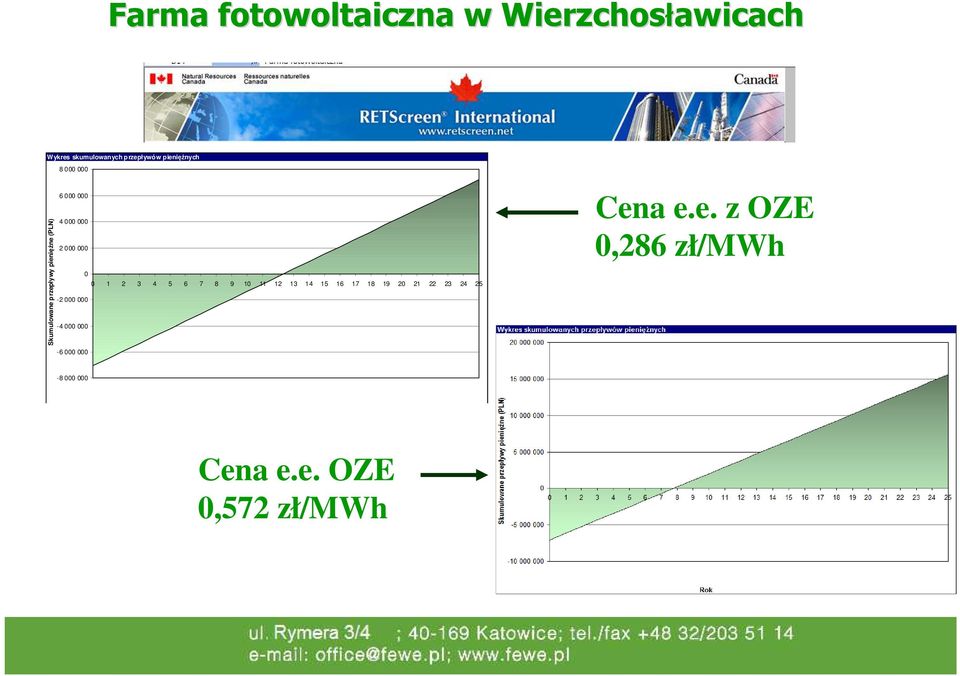

17 Farma fotowoltaiczna w Wierzchosławicach Wykres skumulowanych przepływów pieniężnych Skumulowane przepływy pieniężne (PLN) Cena e.e. z OZE 0,286 zł/mwh Cena e.e. OZE 0,572 zł/mwh Przykładowe zdjęcie instalacji

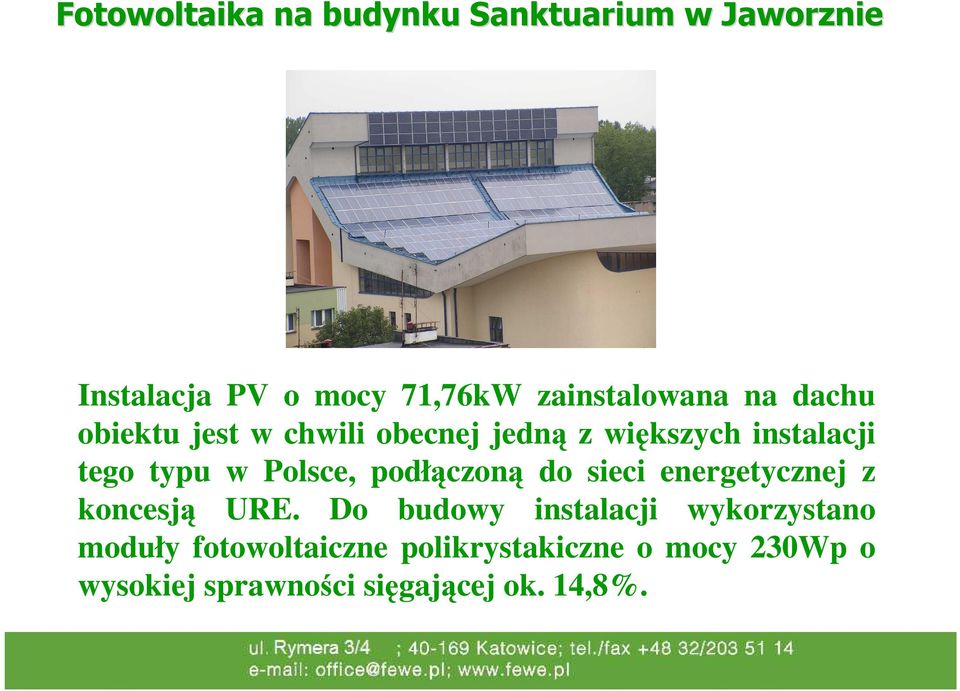

18 Fotowoltaika na budynku Sanktuarium w Jaworznie Instalacja PV o mocy 71,76kW zainstalowana na dachu obiektu jest w chwili obecnej jedną z większych instalacji tego typu w Polsce, podłączoną do sieci energetycznej z koncesją URE. Do budowy instalacji wykorzystano moduły fotowoltaiczne polikrystakiczne o mocy 230Wp o wysokiej sprawności sięgającej ok. 14,8%. Przykładowe zdjęcie instalacji

19 MONITOROWANIE EFEKTÓW 19

20 Jak określać oszczędności? Oszczędność energii = zużycie energii w stanie odniesienia zużycie w stanie porównawczym +/- poprawki (korekty) Plan pomiarów i weryfikacji powinien być przygotowany i zatwierdzony na wstępie (przed realizacją przedsięwzięcia) i powinien zawierać wszystkie kluczowe informacje, dane i formuły do obliczeń. 20

21 PROTOKOŁY MIĘDZYNARODOWE IPMVP International Performance Measurement and Verification Protocol - Międzynarodowy Protokół Pomiarów Eksploatacyjnych i Weryfikacji; Tom I zasady określania oszczędności energii i wody Tom II zasady i praktyczne zastosowania służące poprawie jakości środowiska wewnątrz budynków Tom III zastosowania część 1 - zasady określania oszczędności energii w nowych budynkach część 2 - zasady określania oszczędności energii we wdrożeniach z użyciem technologii wykorzystujących energię ze źródeł odnawialnych IEEFP International Energy Efficiency Financing Protocol - Międzynarodowy Protokół Finansowania Efektywności Energetycznej 21

22 IPMVP - Dwie podstawowe metody Metoda całego obiektu: Uwzględnia wszystkie efekty w obiekcie - usprawnienia i inne zmiany (zamierzone i niezamierzone) Często wykorzystuje pomiary dostawców energii Poprawki mogą być skomplikowane (złożone) Metoda wyodrębnionych usprawnień: Uwzględnia tylko efekty usprawnień - zmiany zachodzące poza osłoną bilansową nie wpływają na oszczędności Zazwyczaj wymaga zastosowania nowych urządzeń pomiarowych. Poprawki nie są zbyt skomplikowane. 22

23 NARZĘDZIA WSPOMAGAJĄCE ZARZĄDZANIE ENERGIĄ W BUDYNKACH UŻYTECZNOŚCI PUBLICZNEJ 23

24 DZIĘKUJ KUJĘ ZA UWAGĘ
