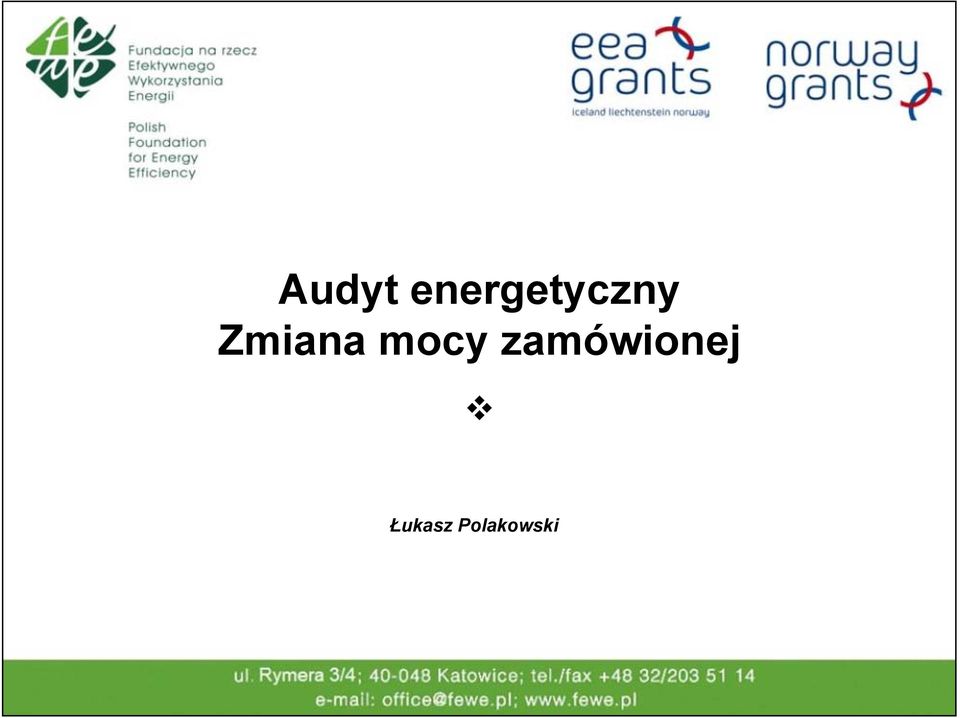

1 Audyt energetyczny Zmiana mocy zamówionej Łukasz Polakowski

2 Audyt energetyczny Definicja audytu Audyt energetyczny, to analiza głównych ścieżek przepływu energii w celu znalezienia możliwości poprawy ich efektywności a co za tym idzie obniżenia kosztów energii. Do czego potrzebny jest audyt: Podstawa do podjęcia decyzji o celowości termomodernizacji, Dowód dla banku kredytującego o efektywności ekonomicznej, Podstawa do przyznania premii termomodernizacyjnej przez BGK, Podstawa uzyskania efektu ekologicznego przy pozyskiwaniu środków z funduszy ekologicznych, Podstawa do zmiany taryf, mocy zamówionej

3 Audyt energetyczny. Uwarunkowania prawne Rozporządzenie Ministra Infrastruktury z dnia 17 marca 2009 r. w sprawie szczegółowego zakresu i form audytu energetycznego i części audytu remontowego, wzorów kart audytów, a także algorytmu oceny opłacalności przedsięwzięcia termomodernizacyjnego Ustawa o wspieraniu termomodernizacji i remontów z dnia 21 listopada 2008r Obowiązujące w Polsce normy Rozporządzenie ministra infrastruktury z dnia 6 listopada 2008 r. w sprawie metodologii obliczania charakterystyki energetycznej budynku i lokalu mieszkalnego lub części budynku stanowiącej samodzielną całość technicznoużytkową oraz sposobu sporządzania i wzorów świadectw ich charakterystyki energetycznej

4 Audyt energetyczny budynku Audyt energetyczny. Rodzaje audytów Audyt energetyczny lokalnego źródła ciepła (zlokalizowany poza budynkiem lub zasilający kilka budynków) Audyt energetyczny lokalnej sieci ciepłowniczej Audyt remontowy (dot. budynków wielorodzinnych oddanych do użytkowania przed 14 sierpnia 1961r.) Audyt przemysłowy (nie określony przez Rozporządzenie)

5 Zawartość audytu energetycznego Zawartość audytu - wybrane punkty (Źródło: Rozp. MI z r.) Karta audytu i strona tytułowa zgodna z rozporządzeniem Inwentaryzacja i charakterystyka budowlana oraz energetyczna Wybór możliwych do zastosowania optymalizacji (z inwentaryzacji) Ocena opłacalności i wybór wariantów (przegrody, stolarka, c.o., c.w.u.) Wybór optymalnego wariantu (na podstawie obliczonych oszczędności kosztów) Wskazanie optymalnego wariantu Dodatkowe elementy

6 Najważniejsze parametry opisujące przegrody zewnętrzne Współczynnik przenikania ciepła U [W/m 2 K] im mniejsza wartość tym mniejsza strata ciepła Opór cieplny R [m 2 K/W] odwrotność współczynnika U Współczynnik przewodzenia ciepła λ opisuje siłę izolacyjności materiałów im niższa wartość λ tym lepszy materiał

7 Ocena opłacalności wyboru Spełnienie minimalnego oporu cieplnego R Ściany zewnętrzne: R 4 m 2 K/W Dachy i stropodachy, stropy nad przejazdami, stropy nad ostatnią kondygnacją: R 4,5 m 2 K/W Stropy nad piwnicą: R 2 m 2 K/W Najmniejsze SPBT (przy spełnieniu wymogu R) SPBT [lata] 26,0 25,0 24,0 23,0 22,0 21,0 R=4 m 2 K/W grubość izolacji [cm]

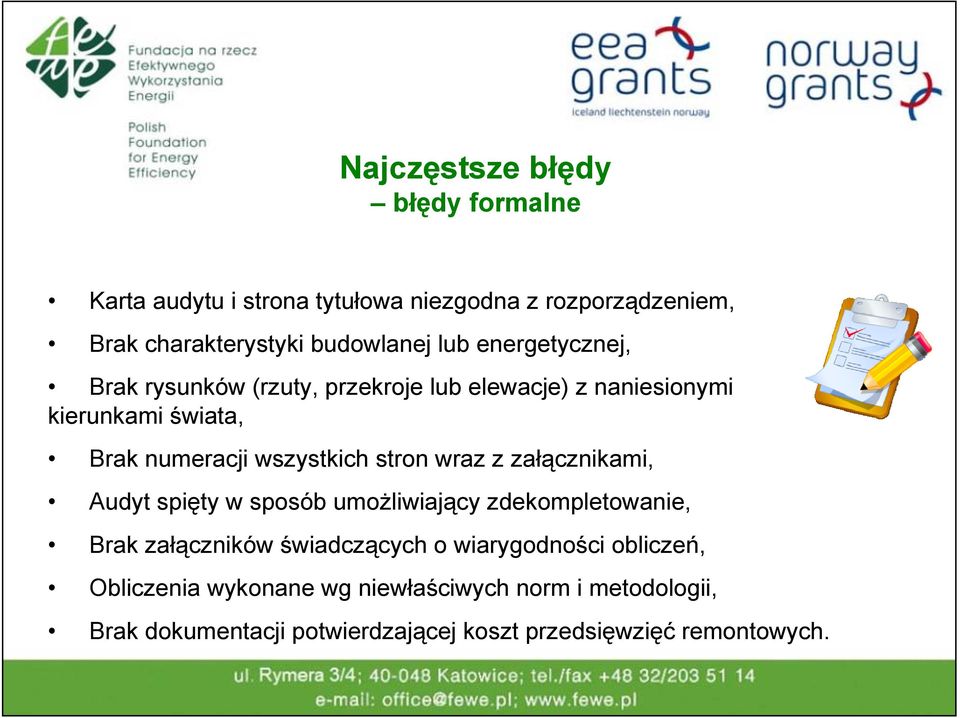

8 Najczęstsze błędy błędy formalne Karta audytu i strona tytułowa niezgodna z rozporządzeniem, Brak charakterystyki budowlanej lub energetycznej, Brak rysunków (rzuty, przekroje lub elewacje) z naniesionymi kierunkami świata, Brak numeracji wszystkich stron wraz z załącznikami, Audyt spięty w sposób umożliwiający zdekompletowanie, Brak załączników świadczących o wiarygodności obliczeń, Obliczenia wykonane wg niewłaściwych norm i metodologii, Brak dokumentacji potwierdzającej koszt przedsięwzięć remontowych.

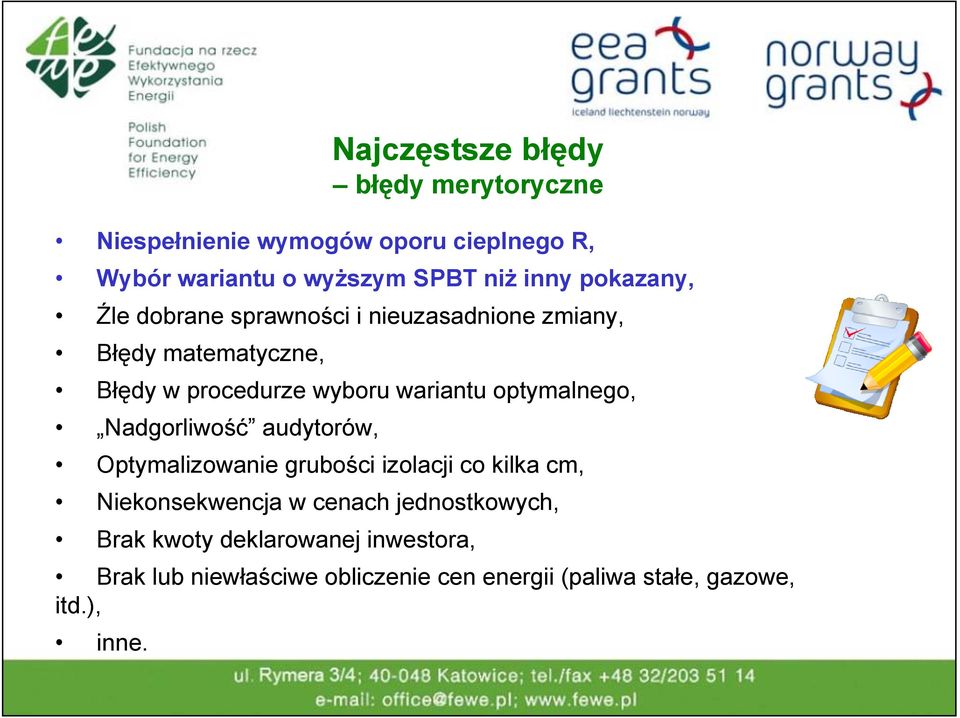

9 Najczęstsze błędy błędy merytoryczne Niespełnienie wymogów oporu cieplnego R, Wybór wariantu o wyższym SPBT niż inny pokazany, Źle dobrane sprawności i nieuzasadnione zmiany, Błędy matematyczne, Błędy w procedurze wyboru wariantu optymalnego, Nadgorliwość audytorów, Optymalizowanie grubości izolacji co kilka cm, Niekonsekwencja w cenach jednostkowych, Brak kwoty deklarowanej inwestora, Brak lub niewłaściwe obliczenie cen energii (paliwa stałe, gazowe, itd.), inne.

10 Kiedy należy opracować audyt? Należy rozpoznać, które budynki powinny być w pierwszej kolejności poddane modernizacji (kryteria wyboru: bezpieczeństwo użytkowania, najwyższe zużycia energii, najwyższe koszty energii) Audyt energetyczny powinien być opracowany równolegle z projektami wykonawczymi (zbyt wcześnie wykonany niezgodność kosztów, niezgodność zakresu usprawnień, niezgodność cen energii; audyt wykonany po projekcie niespełnienie wymagań Rozporządzenia o audytach)

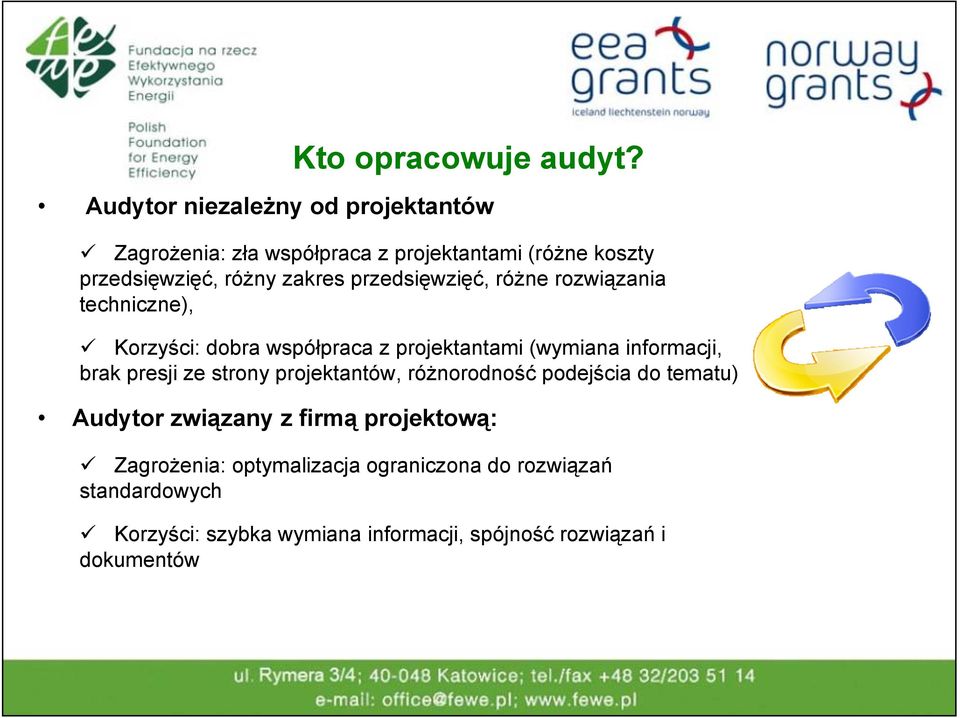

11 Kto opracowuje audyt? Audytor niezależny od projektantów Zagrożenia: zła współpraca z projektantami (różne koszty przedsięwzięć, różny zakres przedsięwzięć, różne rozwiązania techniczne), Korzyści: dobra współpraca z projektantami (wymiana informacji, brak presji ze strony projektantów, różnorodność podejścia do tematu) Audytor związany z firmą projektową: Zagrożenia: optymalizacja ograniczona do rozwiązań standardowych Korzyści: szybka wymiana informacji, spójność rozwiązań i dokumentów

12 Przybliżone określenie prawidłowości doboru mocy zamówionej do ogrzewania Zapotrzebowanie na moc grzewczą budynku zależy od wielu czynników, jak: technologia budowy, stan techniczny budynku, przeprowadzone prace remontowe, przeznaczenie i sposób użytkowania budynku (wewnętrzne temperatury, ilość wymian powietrza, itp..), lokalizacja budynku (strefa klimatyczna), prowadzenie dobowych obniżeń temperatury sposób ogrzewania budynku, i inne.

13 Przybliżone określenie prawidłowości doboru mocy zamówionej do ogrzewania Weryfikacja mocy zamówionej do ogrzewania budynków może być realizowana w sposób uproszczony i złożony: Metoda uproszona polega na wskaźnikowym oszacowaniu zapotrzebowania na moc grzewczą budynku, a następnie skonfrontowaniu z posiadanymi informacjami o budynku. W tym celu należy pozyskać maksymalnie dużą ilość informacji, w tym: faktury i rachunki za nośniki energii za co najmniej jeden rok kalendarzowy, aktualną lub archiwalną dokumentację, umowę z dostawcą nośników ciepła, wywiad z użytkownikami obiektu (określenie komfortu cieplnego budynku, niedogrzanie lub przegrzewanie budynku, stan techniczny instalacji c.o., itp.) kontrola urządzeń pomiarowych

14 Metoda uproszczona 1. Należy obliczyć wskaźnikowe zapotrzebowanie na moc grzewczą na podstawie poniższych wskaźników i porównać z faktyczną mocą zamówioną Jednostkowe zapotrzebowanie mocy grzewczej W/m 2 powierzchni użytkowej Typ budynku Budynek w bardzo złym stanie technicznym Budynek w złym stanie technicznym, bez termomodernizacji Budynek poddany standardowej termomodernizacji Budynek nowy lub poddany głębokiej termomodernizacji Mieszkalny powyżej (średnio 79) (średnio 56) poniżej 50 Użyteczności publicznej (szkoła, przedszkole, urząd, itp.) powyżej (średnio 70) (średnio 47) poniżej 40

15 Metoda uproszczona 2. Należy odczytać z faktur (lub obliczyć ze zużycia paliw) zużycie ciepła w przeliczeniu na 1MW mocy zamówionej. Wskaźnik taki świadczy, o tym czy moc zamówiona jest we właściwy sposób wykorzystywana. Dobrze dobrana moc zamówiona powinna dawać jak najwięcej ciepła w budynku, lecz co najmniej GJ/rok na 1 MW mocy zamówionej. Realnie dobrze dobrana moc daje ok GJ na 1MW mocy zamówionej. Przykład. Moc zamówiona = 245 kw, zużycie ciepła 2205 GJ/rok Obliczenie 245 kw = 0,245 MW 2205 GJ/rok 1,0 MW x GJ/rok x = 1 MW x 2205 GJ / 0,245 MW = GJ/rok

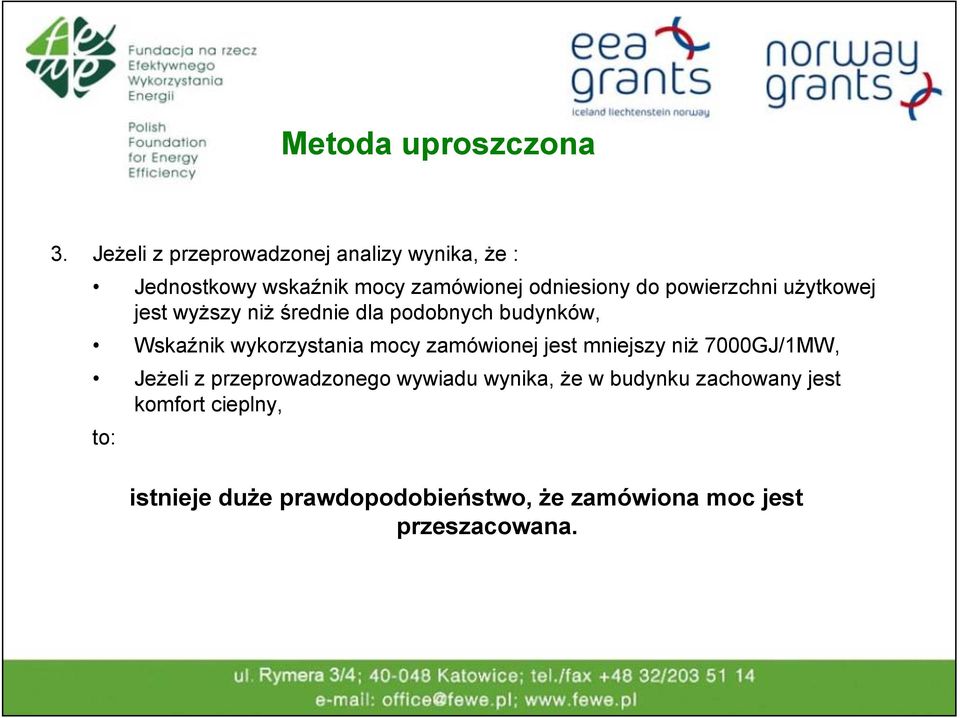

16 Metoda uproszczona 3. Jeżeli z przeprowadzonej analizy wynika, że : Jednostkowy wskaźnik mocy zamówionej odniesiony do powierzchni użytkowej jest wyższy niż średnie dla podobnych budynków, Wskaźnik wykorzystania mocy zamówionej jest mniejszy niż 7000GJ/1MW, Jeżeli z przeprowadzonego wywiadu wynika, że w budynku zachowany jest komfort cieplny, to: istnieje duże prawdopodobieństwo, że zamówiona moc jest przeszacowana.

17 Metoda złożona Metoda złożona polega na przeprowadzeniu obliczeń zapotrzebowania na ciepło budynku, a więc określeniu strat ciepła przez przegrody zewnętrzne i wewnętrzne oraz strat na wentylację, pomniejszonych o zyski słoneczne i wewnętrzne (na rynku istnieje wiele darmowych programów umożliwiających wykonanie obliczeń OZC) Szerszą wersją takiej analizy jest audyt energetyczny budynku. Można również skorzystać, o ile istnieją, z opracowanych projektów i audytów, lecz należy zwrócić uwagę czy rozpatrywane w audycie i projektach rozwiązania zostały w pełni zrealizowane.
