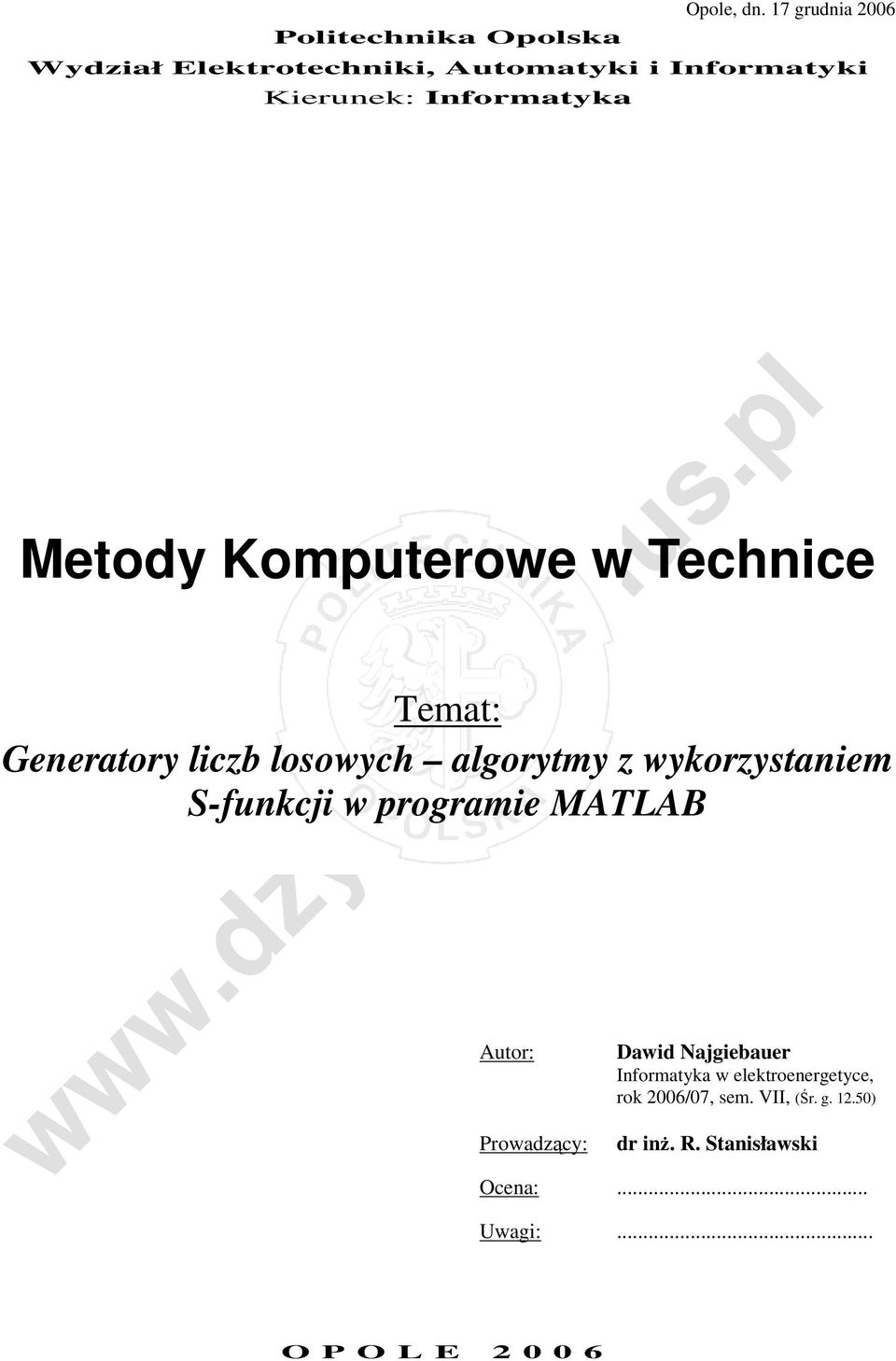

1 Opole, dn. 17 grudnia 2006 Politechnika Opolska Wydział Elektrotechniki, Automatyki i Informatyki Kierunek: Informatyka Metody Komputerowe w Technice Temat: Generatory liczb losowych algorytmy z wykorzystaniem S-funkcji w programie MATLAB Autor: Dawid Najgiebauer Informatyka w elektroenergetyce, rok 2006/07, sem. VII, (Śr. g ) Prowadzący: dr inż. R. Stanisławski Ocena:... Uwagi:... O P O L E

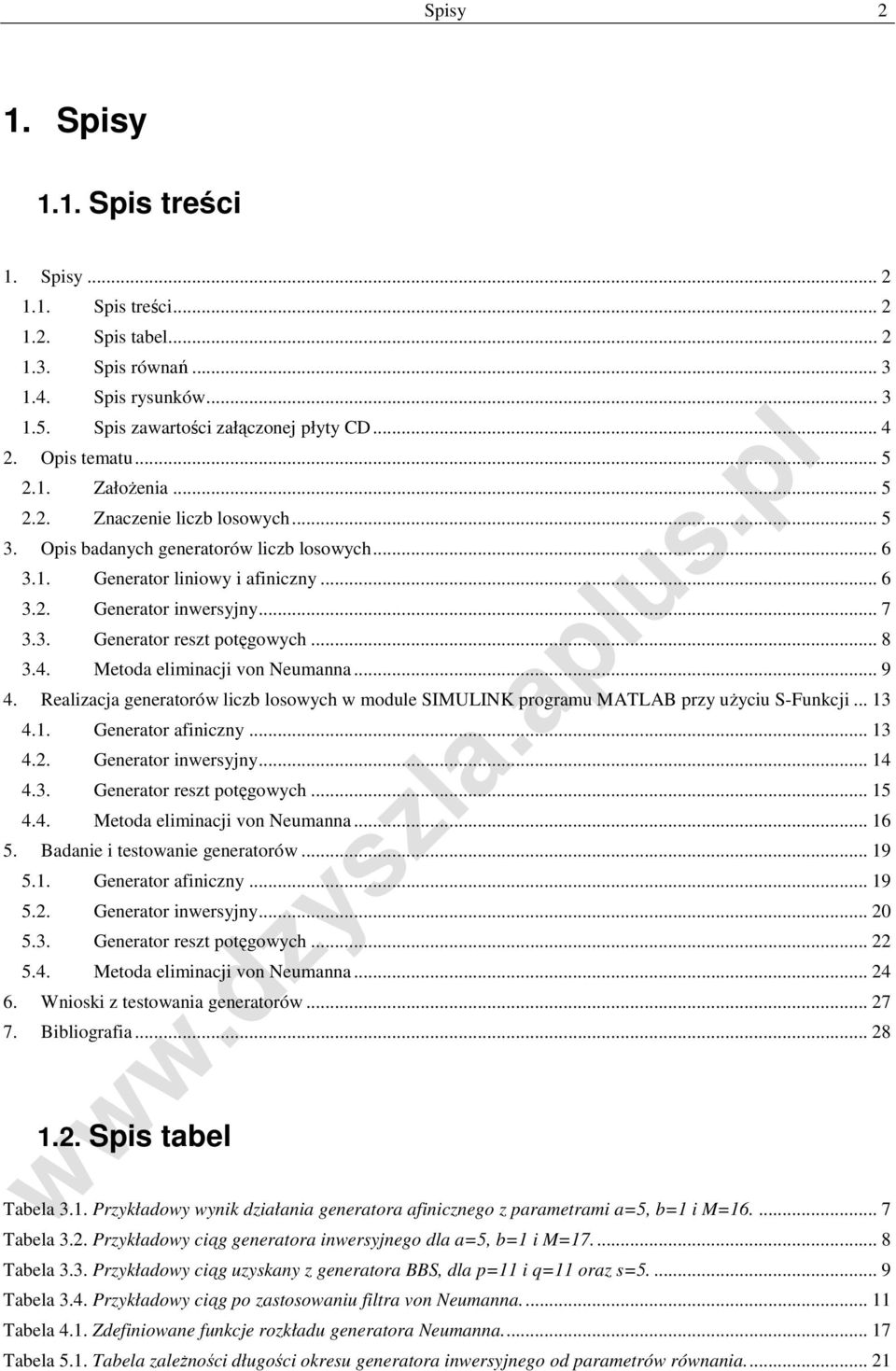

2 Spisy 2 1. Spisy 1.1. Spis treści 1. Spisy Spis treści Spis tabel Spis równań Spis rysunków Spis zawartości załączonej płyty CD Opis tematu Założenia Znaczenie liczb losowych Opis badanych generatorów liczb losowych Generator liniowy i afiniczny Generator inwersyjny Generator reszt potęgowych Metoda eliminacji von Neumanna Realizacja generatorów liczb losowych w module SIMULINK programu MATLAB przy użyciu S-Funkcji Generator afiniczny Generator inwersyjny Generator reszt potęgowych Metoda eliminacji von Neumanna Badanie i testowanie generatorów Generator afiniczny Generator inwersyjny Generator reszt potęgowych Metoda eliminacji von Neumanna Wnioski z testowania generatorów Bibliografia Spis tabel Tabela 3.1. Przykładowy wynik działania generatora afinicznego z parametrami a=5, b=1 i M= Tabela 3.2. Przykładowy ciąg generatora inwersyjnego dla a=5, b=1 i M= Tabela 3.3. Przykładowy ciąg uzyskany z generatora BBS, dla p=11 i q=11 oraz s= Tabela 3.4. Przykładowy ciąg po zastosowaniu filtra von Neumanna Tabela 4.1. Zdefiniowane funkcje rozkładu generatora Neumanna Tabela 5.1. Tabela zależności długości okresu generatora inwersyjnego od parametrów równania... 21

3 Spisy Spis równań Równanie 3.1. Równanie generatora liniowego... 6 Równanie 3.2. Równanie generatora afinicznego Równanie 3.3. Równanie generatora inwersyjnego Równanie 3.4. Równanie inwersyjnego dzielenia modulo... 7 Równanie 3.5. Wzór generatora BBS Równanie 3.6. Uogólniony wzór generatora potęgowego reszt Spis rysunków Rysunek 3.1. Porównanie histogramu otrzymanych liczb losowych z wykresem zadanej funkcji w zależności od liczby losowań Rysunek 3.2. Histogram rozkładu liczb losowych uzyskanych algorytmem Neumanna Rysunek 4.1. Wygląd okna "S-Funtion Builder" oraz jego parametry Rysunek 4.2. Schemat oraz przykładowe parametry i wyniki dla generatora afinicznego Rysunek 4.3. Schemat oraz przykładowe wyniki generatora inwersyjnego Rysunek 4.4. Schemat oraz wyniki symulacji generatora reszt potęgowych Rysunek 4.5. Schemat i przykładowe wyniki wykorzystywany w badaniu generatora Neumanna Rysunek 5.1. Wykres zależności kolejnych liczb ciągu generatora afinicznego dla a=5, b=1, M= Rysunek 5.2. Wykres zależności długości okresu od parametrów a i b przy stałym M= Rysunek 5.3. Histogram liczb uzyskanych z generatora afinicznego przy parametrach a=5, b=1, M= Rysunek 5.4. Histogram liczb uzyskanych z generatora afinicznego przy parametrach a=3, b-3, M=16 (nie maksymalny okres) Rysunek 5.5. Wykres zależności kolejnych liczb pseudolosowego ciągu dla generatora inwersyjnego przy parametrach a=3, b=7 i M= Rysunek 5.6. Wykres zależności długości okresu od parametrów generatora inwersyjnego Rysunek 5.7. Histogram ciągu pseudolosowego uzyskanego generatorem inwersyjnym przy parametrach a=3, b=4, M= Rysunek 5.8. Histogram ciągu pseudolosowego uzyskanego generatorem inwersyjnym przy parametrach a=3, b=5, M=17 (nie maksymalny okres) Rysunek 5.9. Histogram liczb ciągu pseudolosowego uzyskanego z generatora potęgowego reszt przy parametrach p=11, q=11, s=25 oraz w=2, przy analizie ostatniej cyfry dziesiętnej Rysunek Histogram liczb ciągu pseudolosowego uzyskanego z generatora potęgowego reszt przy parametrach p=11, q=11, s=25 oraz w=2, przy analizie reszt z dzielenia przez Rysunek Histogram liczb ciągu pseudolosowego uzyskanego z generatora potęgowego reszt przy parametrach p=307, q=311, s=25 oraz w=2, przy analizie ostatniej cyfry dziesiętnej Rysunek Zależność kolejnych liczb pseudolosowych w generatorze potęgowym reszt przy parametrach p=307, q=311, s=25 oraz w=2, przy analizie ostatniego bitu (reszta z dzielenia przez 2) Rysunek Histogram otrzymanych wyników generatora potęgowego reszt przy parametrach p=307, q=311, s=25 oraz w=2, przy analizie ostatniego bitu (reszta z dzielenia przez 2) Rysunek Wykres kolejnych liczb pseudolosowych uzyskiwanych po zastosowaniu filtra Neumanna Rysunek Histogram otrzymanych liczb pseudolosowych w wyniku zastosowania filtru von Neumanna dla 40 liczb wyjściowych Rysunek Histogram otrzymanych liczb pseudolosowych w wyniku zastosowania filtru von Neumanna dla liczb wyjściowych... 26

4 Spisy Spis zawartości załączonej płyty CD Katalog/plik docs\generatory liczb losowych.doc docs\generatory liczb losowych.pdf matlab\inwersyjny.mdl matlab\liniowy.mdl matlab\neumann.mdl matlab\potegowy.mdl matlab\src\ Opis Dokumentacja projektu w formacie MS Word Dokumentacja projektu w formacie Adobe Acrobat (PDF) Dokument modułu SIMULINK programu MATLAB 6.5 R13 zawierający wykonanie generatora inwersyjnego (p. 4.2) Dokument modułu SIMULINK programu MATLAB 6.5 R13 zawierający wykonanie generatora afinicznego (p. 4.1) Dokument modułu SIMULINK programu MATLAB 6.5 R13 zawierający wykonanie generatora z wykorzystaniem filtru Neumanna (p. 4.4) Dokument modułu SIMULINK programu MATLAB 6.5 R13 zawierający wykonanie generatora potęgowego reszt (p. 4.3) Katalog z kompletnymi źródłami oraz skompilowanymi przez program MATLAB 6.5 R13 plikami wykorzystanymi w badaniach nad generatorami; nazwy z kodami źródłowymi w C wykorzystanych S-Funkcji znajdują się w plikach gen_<nazwa>.c, gdzie <nazwa> wskazuje na rodzaj generatora.

5 Opis tematu 5 2. Opis tematu Przedmiotem pracy jest scharakteryzowanie, analiza i implementacja za pomocą S-funkcji w programie MATLAB czterech algorytmów generatorów liczb losowych: - generator liniowy, - generator inwersyjny, - potęgowy generator reszt, - metoda eliminacji von Neumanna 2.1. Założenia Należy opracować algorytmy realizujące zadane generatory przy użyciu języka programowania C/C++ z wykorzystaniem programu do analizy matematycznej MATLAB. Program ten pozwala na złożone i sekwencyjne obliczenia zadanych wzorów z wykorzystaniem czytelnych schematów blokowych przy użyciu modułu SIMULINK. Można w nim realizować m.in. układy dyskretne, jakimi są generatory liczb losowych. Ponadto program MATLAB umożliwia badania statystyczne rozkładów i generowanie wykresów, dzięki którym będzie można zbadać poprawność działania oraz skuteczność opracowanych generatorów. Choć program posiada własne wbudowane komponenty generatorów liczb losowych a także przekształceń matematycznych układów dyskretnych, to jednak ze względu na temat pracy należy skorzystać z możliwości wykorzystania zewnętrznych funkcji napisanych w języku C/C++, które mogą współpracować z modułem SIMULINK Znaczenie liczb losowych W otaczającym nas świecie wiele zjawisk zachodzi w sposób zupełnie, lub w znacznym stopniu, losowy. Czasami Przebieg danego procesu jest uzależniony od tak wielu parametrów, że w uproszczeniu można przyjąć, iż zachodzi od w sposób przypadkowy. W celu ułatwienia obserwacji i analizy takich procesów powstał dział matematyki, zajmujący się statystyką i pozwalający próbować opisać dane zjawisko przy użyciu prawdopodobieństwa. Zjawiska takie zachodzą m.in. w fizyce (np. zderzanie się i rozchodzenie cząstek gazu lub cieczy), przyrodzie a także matematyce (np. rozkład liczb pierwszych w ciągu liczb naturalnych, który do dziś dnia nie udało opisać się przy użyciu żadnego deterministycznego równania). W celu ułatwienia modelowania lub symulacji zjawisk, które zachodzą stochastycznie, podjęto próby matematycznego opisu generowania liczb losowych, przy minimalnym nakładzie obliczeń. Choć natura matematyki sprawia, że nie można przy użyciu stałych wzorów uzyskać liczb całkowicie losowych, dlatego mówi się o losowości wtedy, gdy ciąg liczb jest niemożliwy do zapisania za pomocą algorytmu w postaci krótszej od niego samego. Na podstawie takiego ciągu nie można stworzyć żadnych reguł, które pozwalałyby odtworzyć ten ciąg bez znajomości wszystkich jego wyrazów. Wadą jest przy użyciu tych samych założeń i parametrów otrzymywanie za każdym razem identycznego ciągu, którego wszystkie wyrazy są powiązane ze sobą. Dlatego mówimy o tzw. ciągach pseudolosowych, które jednak w wielu sytuacjach można traktować jako ciąg liczb losowych. Własności te w świecie techniki i komputerów są szeroko wykorzystywane, poza wspomnianymi wcześniej sytuacjami, w dziedzinie kryptografii. Poza tym, liczby losowe przydają się także do badań statystycznych (losowanie próby), w tym ekonomicznych, społecznych, marketingowych, medycznych, naukowych itp. Można przy ich użyciu modelować zjawiska, które wyłącznie obciążone elementem losowości mogą pomóc w analizie skomplikowanego procesu. Liczby losowe stosowane są także przy kreowaniu sztucznej inteligencji oraz wirtualnych światów w grach stwarzając w ten sposób wrażenie realizmu.

6 Opis badanych generatorów liczb losowych 6 3. Opis badanych generatorów liczb losowych Już w przeszłości zauważono potrzebę istnienia liczb losowych. Pierwszym sposobem uzyskania liczby losowej była tablica z zapisanymi liczbami losowymi. Tablice takie tworzono w oparciu o obserwowane zjawiska lub przeprowadzane badania statystyczne. Następnie generowano takie liczby wykorzystując np. tablice logarytmiczne, które poddawano przekształceniom. Współcześnie bada się metody algorytmiczne, które wykorzystują wzory matematyczne oraz zależności pomiędzy kolejnymi liczbami. Wadą tej metody jest powtarzalność, a w przypadku prostych algorytmów pewna przewidywalność. Dlatego wciąż trwają badania nad zmniejszeniem przewidywalności wyników, dzięki czemu możemy otrzymywać ciągi pseudolosowe znacznie lepiej imitujące losowość Generator liniowy i afiniczny Otrzymywanie liczb o równomiernym rozkładzie prawdopodobieństwa jest ważnym elementem generatorów liczb losowych. Dzięki takim liczbom możliwe jest otrzymywanie kolejnych ciągów liczb także o zadanym rozkładzie prawdopodobieństwa. Celem takiego generatora jest uzyskanie ciągu liczb całkowitych z przedziału [0;M] w taki sposób, by wszystkie liczby występowały z jednakowym prawdopodobieństwem oraz by częstotliwość występowania liczb z każdego z podprzedziałów tego przedziału była w przybliżeniu jednakowa w czasie. Do osiągnięcia tych celów do dziś najczęściej wykorzystywanym jest generator liniowy. Kolejne liczby losowe są obliczane przy wykorzystaniu wzoru rekurencyjnego: Równanie 3.1. Równanie generatora liniowego. X n+ 1 = ( a X ) mod M n 1 Potrzebnymi parametrami jest określenie warunku początkowego (X 0 ) oraz współczynnika a a także M, które definiuje zakres maksymalny uzyskiwanych liczb. Zarówno X 0 jak i a muszą być z przedziału [1;M-1]. We wzorze 3.1 można zauważyć pewną niepożądaną cechę w przypadku, gdy któryś z wyrazów osiągnie wartość 0 (czyli wynikiem iloczynu wyrazu poprzedniego i wartości a będzie wartość równa wartości M), generator przestanie tworzyć kolejne liczby. Z tego względu stworzono pewne uogólnienie generatora liniowego jest generator afiniczny, który opisany jest wzorem: Równanie 3.2. Równanie generatora afinicznego. X n+ 1 = ( a X n + b) mod M, gdzie 0 < a, b < M Okres obu przedstawionych generatorów zależy od wartości parametrów równania i opisują twierdzenia: 1. Jeżeli M = 2 m, dla m 3, to maksymalny okres generatora liniowego wynosi N = 2 m-2, gdy a 3 mod 8 lub a 5 mod Jeżeli M jest liczbą pierwszą, to generator liniowy posiada okres maksymalny równy M, gdy a jest pierwiastkiem pierwotnym M. 2 Przykładowymi parametrami generatora afinicznego, który wygeneruje wszystkie liczby z zakresu, niech będą M=16, a=5 i b=1. Wyrazem początkowym niech będzie dowolna liczba. Dla takich parametrów uzyskujemy ciąg: 1 Wyrażenie x mod y oznacza uzyskiwanie reszty z dzielenia liczby x przez liczbę y. 2 Każda liczba m taka, że m mod N jest generatorem grupy cyklicznej G(N) (zbiór wszystkich reszt mod N, jest pierwiastkiem pierwotnym liczby N.

7 Opis badanych generatorów liczb losowych 7 Tabela 3.1. Przykładowy wynik działania generatora afinicznego z parametrami a=5, b=1 i M=16. X 0 = 0 X 1 = (5 X 0 +1) mod 16 = 1 mod 16 = 1 X 2 = (5 X 1 +1) mod 16 = 6 mod 16 = 6 X 3 = (5 X 2 +1) mod 16 = 31 mod 16 = 15 X 4 = (5 X 3 +1) mod 16 = 76 mod 16 = 12 X 5 = (5 X 4 +1) mod 16 = 61 mod 16 = 13 X 6 = (5 X 5 +1) mod 16 = 66 mod 16 = 2 X 7 = (5 X 6 +1) mod 16 = 11 mod 16 = 11 X 8 = (5 X 7 +1) mod 16 = 56 mod 16 = 8 X 9 = (5 X 8 +1) mod 16 = 41 mod 16 = 9 X 10 = (5 X 9 +1) mod 16 = 46 mod 16 = 14 X 11 = (5 X 10 +1) mod 16 = 71 mod 16 = 7 X 12 = (5 X 11 +1) mod 16 = 36 mod 16 = 4 X 13 = (5 X 12 +1) mod 16 = 21 mod 16 = 5 X 14 = (5 X 13 +1) mod 16 = 26 mod 16 = 10 X 15 = (5 X 14 +1) mod 16 = 51 mod 16 = 3 X 16 = (5 X 15 +1) mod 16 = 16 mod 16 = Generator inwersyjny Generator inwersyjny także zalicza się do grupy generatorów o rozkładzie równomiernym, lecz w przeciwieństwie do liniowego, otrzymywane liczby są nieliniowe. Kolejne liczby ciągu uzyskuje się ze wzoru: Równanie 3.3. Równanie generatora inwersyjnego. X n+ 1 ( ax = b 1 n + b)mod M dla X dla X n n > 0, = 0 Gdzie X -1 oznacza inwersję dzielenia modulo, którą liczy się ze wzoru: Równanie 3.4. Równanie inwersyjnego dzielenia modulo. X 1 = c, gdzie : ( c X )mod M = 1 Liczba M musi być liczbą pierwsza. Maksymalny okres takiego generatora, przy odpowiednim doborze współczynników a i b może być równy M-1. Przeanalizujmy przykładowy ciąg z parametrami M=17, a=5 i b=1. Wyrazem początkowym niech będzie dowolna liczba.

8 Opis badanych generatorów liczb losowych 8 Tabela 3.2. Przykładowy ciąg generatora inwersyjnego dla a=5, b=1 i M=17. X 0 = 0 X 1 = b = 1 X 2 = (5 1+1) mod 17 = 6 mod 17 = 6 X 3 = (5 3+1) mod 17 = 16 mod 17 = 16 X 4 = (5 16+1) mod 17 = 81 mod 17 = 13 X 5 = (5 4+1) mod 17 = 21 mod 17 = 4 X 6 = (5 13+1) mod 17 = 66 mod 17 = 15 X 7 = (5 8+1) mod 17 = 41 mod 17 = 7 X 8 = (5 5+1) mod 17 = 26 mod 17 = 9 X 9 = (5 2+1) mod 17 = 11 mod 17 = 11 X 10 = (5 14+1) mod 17 = 71 mod 17 = 3 X 11 = (5 6+1) mod 17 = 31 mod 17 = 14 X 12 = (5 11+1) mod 17 = 56 mod 17 = 5 X 13 = (5 7+1) mod 17 = 36 mod 17 = 2 X 14 = (5 9+1) mod 17 = 46 mod 17 = 12 X 15 = (5 10+1) mod 17 = 51 mod 17 = Generator reszt potęgowych Przedstawione do tej pory generatory ze względu na przewidywalność eliminują ich wykorzystanie w niektórych zastosowaniach, jak na przykład w kryptografii. Pierwszym generatorem liczb losowych, który nie posiadał tej cechy, był generator BBS, który swoją nazwę zawdzięcza trzem autorom: Blum, Blum, Shub. Generowanie liczby losowej następuje w wyniku obliczania reszty kwadratowej według wzoru: Równanie 3.5. Wzór generatora BBS. X i = X 2 i 1 mod M Siła algorytmu polega na odpowiednim doborze liczby M oraz punktu startowego. Do wyliczenia wartości M w pierwszym kroku znajdujemy dwie liczby pierwsze p i q. Ze względu na swą charakterystykę (bardzo krótkie okresy) liczby te powinny być odpowiednio duże. Następnie obliczamy M mnożąc obie liczby. Punktem startowym jest liczba s taka, że jej pierwiastek kwadratowy jest liczbą względnie pierwszą 1 z M. Jeżeli liczby p i q w wyniku dzielenia przez 4 dają resztę 3, to okres generatora jest maksymalny. Jednak generatory te nie uzyskują wszystkich liczb z zadanego przedziału, stąd istotne są wyłącznie końcówki uzyskanych liczb (w założeniu ostatni bit, lecz można także przyjąć ostatnią cyfrę dziesiętną, lub przy większych wynikach więcej takich liczb). Przy takich założeniach, odróżnienie jego wyników od szumu jest bardzo trudne. Przykładowy ciąg generatora BBS pokazano poniżej. W ostatniej kolumnie znajduje się cyfra jedności uzyskanej liczby, która jest uznawana za losową. 1 Liczba względnie pierwsza z inną to taka para liczb, dla których NWD wynosi 1 (nie posiadają wspólnych dzielników poza jednością).

9 Opis badanych generatorów liczb losowych 9 Tabela 3.3. Przykładowy ciąg uzyskany z generatora BBS, dla p=11 i q=11 oraz s=5. X 0 = s X 1 = 25 2 mod 121 = 20 0 X 2 = 20 2 mod 121 = 37 7 X 3 = 37 2 mod 121 = 38 8 X 4 = 38 2 mod 121 = X 5 = mod 121 = 64 4 X 6 = 64 2 mod 121 = X 7 = mod 121 = 82 2 X 8 = 82 2 mod 121 = 69 9 X 9 = 69 2 mod 121 = 42 2 X 10 = 42 2 mod 121 = 70 0 X 11 = 70 2 mod 121 = 60 0 X 12 = 91 2 mod 121 = 91 1 X 13 = 25 2 mod 121 = 53 3 X 14 = 53 2 mod 121 = 26 6 X 15 = 26 2 mod 121 = 71 1 X 16 = 71 2 mod 121 = 80 0 X 17 = 80 2 mod 121 = X 18 = mod 121 = 48 8 X 19 = 48 2 mod 121 = 5 5 X 20 = 5 2 mod 121 = 25 5 Jak widać w ostatniej kolumnie rozkład liczb z przedziału 0-9 nie jest równomierny, co może świadczyć o doborze zbyt dużej reszty względem wybranych parametrów. Pewnym uogólnieniem algorytmu BBS jest wykorzystywany m.in. w tworzeniu kodu RSA generator o dowolnej potędze: Równanie 3.6. Uogólniony wzór generatora potęgowego reszt. X i = X ω i 1 mod M Choć w przypadku generatora RSA istnieją ściśle określone zasady doboru parametrów, by odtworzenie klucza było jak najtrudniejsze, to jednak nawet bez spełnienia tychże wytycznych, algorytm spełnia swoje zadanie Metoda eliminacji von Neumanna Dotychczas przestawiono generatory tworzące ciągi liczb losowych o rozkładzie równomiernym. Jednak często w badaniach statystycznych konieczne jest uzyskanie ściśle określonego rozkładu prawdopodobieństwa. Algorytmem umożliwiającym uzyskanie liczb losowych o zadanym rozkładzie jest metoda eliminacji von Neumanna. Warto zaznaczyć, że algorytm ten nie jest sam w sobie generatorem, a jedynie filtrem korzystającym z liczb losowych wygenerowanych przy użyciu innych generatorów o rozkładzie równomiernym. Schemat filtracji wyników przedstawia się w następujący sposób: 1. Generujemy dwie liczby losowe R 1 i R 2 o rozkładzie równomiernym, które odpowiednio: a. R 1 należące do przedziału, w jakim chcemy uzyskać liczby losowe, b. R 2 należące do przedziału [0,1] 1 f ( R1 ) 2. Sprawdzamy, czy R2, gdzie f oznacza funkcję, wobec kształtu której chcemy otrzymać rozkład fmax prawdopodobieństwa, zaś f max jej maksymalną wartość na zadanym przedziale. 1 Przedział taki można uzyskać losując liczby z zakresu [0,N] a następnie dzieląc wynik przez N.

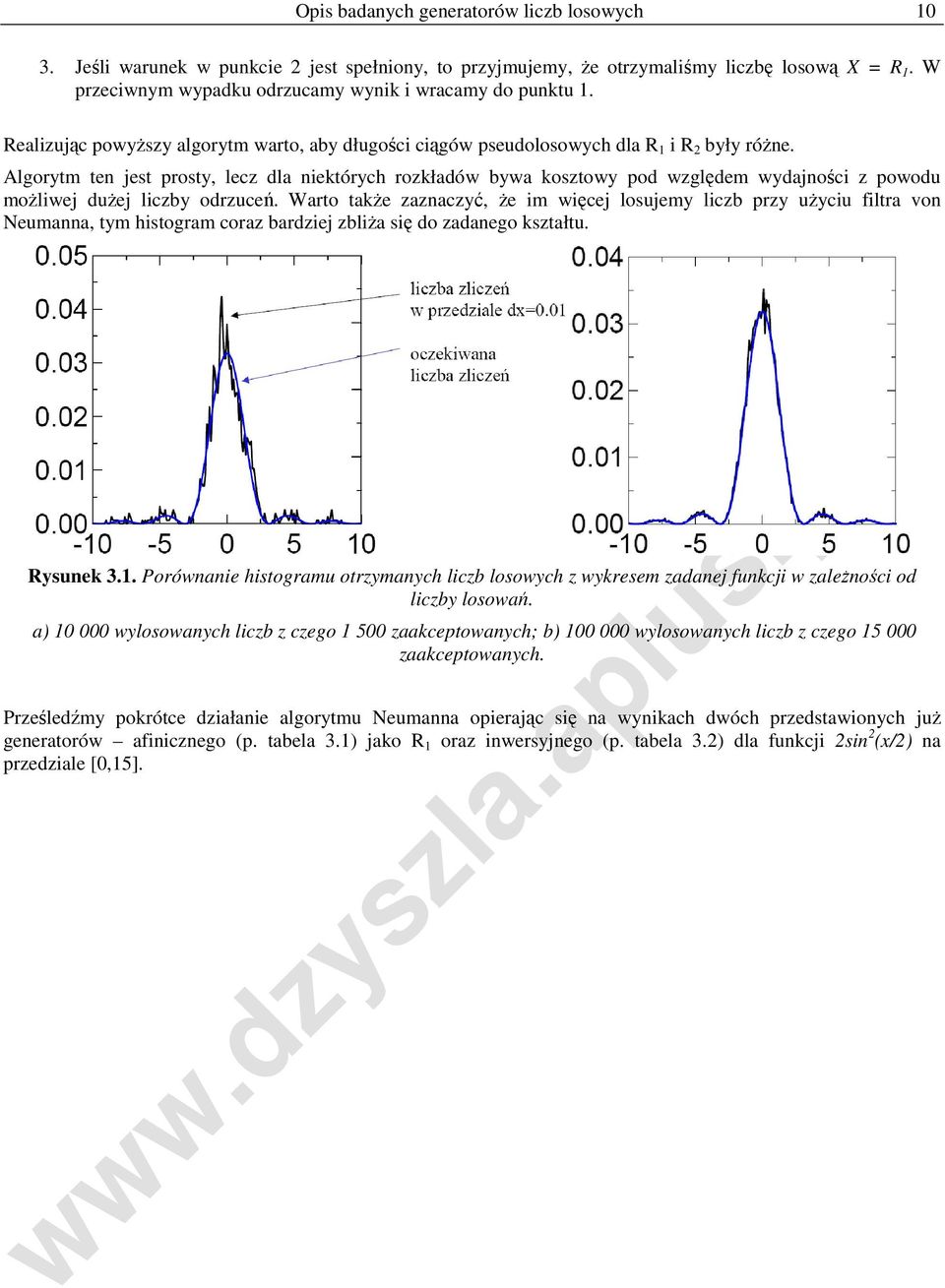

10 Opis badanych generatorów liczb losowych Jeśli warunek w punkcie 2 jest spełniony, to przyjmujemy, że otrzymaliśmy liczbę losową X = R 1. W przeciwnym wypadku odrzucamy wynik i wracamy do punktu 1. Realizując powyższy algorytm warto, aby długości ciągów pseudolosowych dla R 1 i R 2 były różne. Algorytm ten jest prosty, lecz dla niektórych rozkładów bywa kosztowy pod względem wydajności z powodu możliwej dużej liczby odrzuceń. Warto także zaznaczyć, że im więcej losujemy liczb przy użyciu filtra von Neumanna, tym histogram coraz bardziej zbliża się do zadanego kształtu. Rysunek 3.1. Porównanie histogramu otrzymanych liczb losowych z wykresem zadanej funkcji w zależności od liczby losowań. a) wylosowanych liczb z czego zaakceptowanych; b) wylosowanych liczb z czego zaakceptowanych. Prześledźmy pokrótce działanie algorytmu Neumanna opierając się na wynikach dwóch przedstawionych już generatorów afinicznego (p. tabela 3.1) jako R 1 oraz inwersyjnego (p. tabela 3.2) dla funkcji 2sin 2 (x/2) na przedziale [0,15].

11 Opis badanych generatorów liczb losowych 11 Tabela 3.4. Przykładowy ciąg po zastosowaniu filtra von Neumanna. R 1 R 2 R 2 /16 f (R 1 )/2 X ,0625 0, ,375 0, , ,8125 0, ,25 0, ,9375 0, ,4375 0, ,5625 0, ,6875 0, ,1875 0, ,875 0, ,3125 0, ,125 0, ,75 0, , , ,375 0, , ,8125 0, ,25 0, ,9375 0, ,4375 0, ,5625 0, ,6875 0, ,1875 0, ,875 0, ,3125 0, ,125 0, ,75 0, , ,0625 0, , , ,8125 0, ,25 0, ,9375 0, ,4375 0, ,5625 0, ,6875 0, ,1875 0, ,875 0, ,3125 0, ,125 0, ,75 0, Jak można zauważyć na 45 kroków, algorytm zwrócił jedynie 22 liczby losowe, przy czym najczęściej odrzucał liczby znajdujące się przy minimach funkcji, a więc w okolicy wartości 0-1, 6-7 i Histogram powyższej tabeli wraz z wykresem funkcji przedstawiono na poniższym rysunku:

12 Opis badanych generatorów liczb losowych 12 Rysunek 3.2. Histogram rozkładu liczb losowych uzyskanych algorytmem Neumanna.

13 Realizacja generatorów liczb losowych w module SIMULINK programu MATLAB przy użyciu S-Funkcji Realizacja generatorów liczb losowych w module SIMULINK programu MATLAB przy użyciu S-Funkcji Wszystkie generatory zrealizowano w oparciu o blok S-Function Builder modułu SIMULINK wykorzystując język C/C++ oraz kompilator zewnętrzny MS Visual C++ (przy użyciu polecenia mbuild setup w programie MATLAB). Każdy z generatorów wykorzystuje model próbkowania dyskretny. Do zmiany kolejnych stanów wykorzystywana jest funkcja Discrete Update zaś do wyprowadzania wyników na wyjście funkcja Outputs. Rysunek 4.1. Wygląd okna "S-Funtion Builder" oraz jego parametry. Większość schematów do badania generatorów składa się z bloku S-Funtion Builder oraz oscyloskopu (Scope) służącego do wyświetlania stanów i wyjścia To Workspace, dzięki któremu program tworzy tablicę o wskazanej nazwie w programie MATLAB z wynikami uzyskanymi z generatora. Dzięki temu możliwe jest dalsze badanie i analizowanie otrzymanych wyników Generator afiniczny Kluczem do generacji wyników w tym generatorze, jest linijka kodu odpowiedzialna za aktualizację stanu dyskretnego: xd[0]=fmod((*b)+xd[0]*(*a),*m); Realizuje ona dokładnie założenia algorytm generatora afinicznego (por. wzór 3.2). W funkcji wykorzystano 3 parametry pierwszy odpowiedzialny za współczynnik a, drugi odpowiedzialny za współczynnik b oraz trzeci odpowiedzialny za współczynnik M. Wyprowadzenie wartości na wyjście sprowadza się do przekazania nań stanu zmiennej xd[0].

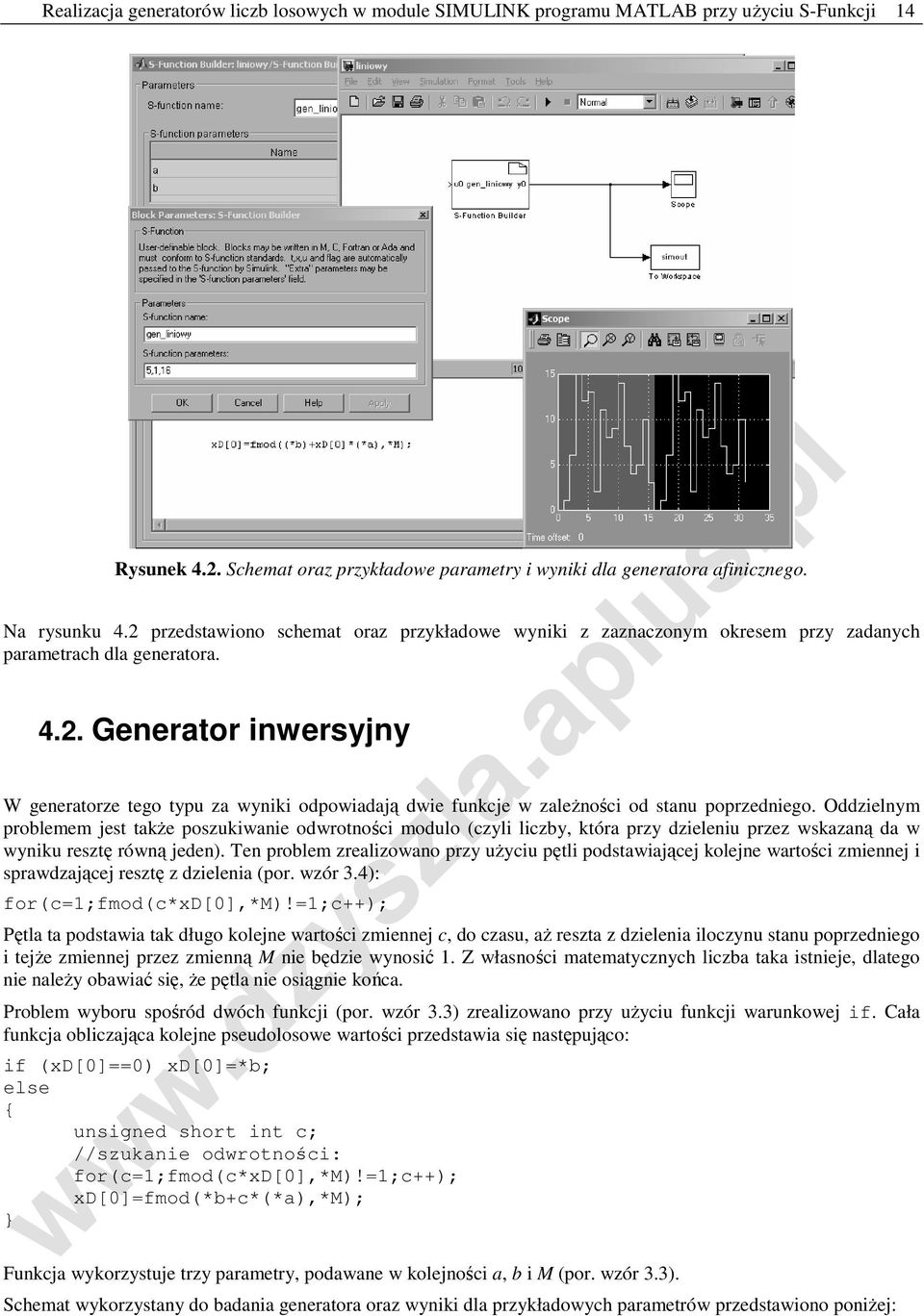

14 Realizacja generatorów liczb losowych w module SIMULINK programu MATLAB przy użyciu S-Funkcji 14 Rysunek 4.2. Schemat oraz przykładowe parametry i wyniki dla generatora afinicznego. Na rysunku 4.2 przedstawiono schemat oraz przykładowe wyniki z zaznaczonym okresem przy zadanych parametrach dla generatora Generator inwersyjny W generatorze tego typu za wyniki odpowiadają dwie funkcje w zależności od stanu poprzedniego. Oddzielnym problemem jest także poszukiwanie odwrotności modulo (czyli liczby, która przy dzieleniu przez wskazaną da w wyniku resztę równą jeden). Ten problem zrealizowano przy użyciu pętli podstawiającej kolejne wartości zmiennej i sprawdzającej resztę z dzielenia (por. wzór 3.4): for(c=1;fmod(c*xd[0],*m)!=1;c++); Pętla ta podstawia tak długo kolejne wartości zmiennej c, do czasu, aż reszta z dzielenia iloczynu stanu poprzedniego i tejże zmiennej przez zmienną M nie będzie wynosić 1. Z własności matematycznych liczba taka istnieje, dlatego nie należy obawiać się, że pętla nie osiągnie końca. Problem wyboru spośród dwóch funkcji (por. wzór 3.3) zrealizowano przy użyciu funkcji warunkowej if. Cała funkcja obliczająca kolejne pseudolosowe wartości przedstawia się następująco: if (xd[0]==0) xd[0]=*b; else { unsigned short int c; //szukanie odwrotności: for(c=1;fmod(c*xd[0],*m)!=1;c++); xd[0]=fmod(*b+c*(*a),*m); } Funkcja wykorzystuje trzy parametry, podawane w kolejności a, b i M (por. wzór 3.3). Schemat wykorzystany do badania generatora oraz wyniki dla przykładowych parametrów przedstawiono poniżej:

15 Realizacja generatorów liczb losowych w module SIMULINK programu MATLAB przy użyciu S-Funkcji 15 Rysunek 4.3. Schemat oraz przykładowe wyniki generatora inwersyjnego Generator reszt potęgowych Generator ten został zbudowany w oparciu o wzór 3.6, który w zapisie w języku C przedstawia się następująco: xd[0]=fmod(pow(xd[0],*w),(*p)*(*q)); Przy realizacji tego generatora pojawił się problem inicjalizacji stanu początkowego w zależności od parametru. Dlatego dodano dodatkowe wyjście informacyjne start typu logicznego (prawda-fałsz), które wskazuje, że wynik jest poprawnym wynikiem generatora. Wyjście to jest wykorzystywane przy ustawianiu pierwszej wartości w taki sposób, że jeśli wyjście ma wartość fałsz (domyślna), to funkcja odpowiedzialna za aktualizację stanu dyskretnego inicjalizuje zmienną w następujący sposób: if (!start[0]) xd[0]=*s; Za ustawienie wyjścia start w wartość prawda odpowiedzialna jest funkcja ustawiająca stany wyjściowe. Zakłada ona, że pierwszym poprawnym stanem wyjściowym jest niezerowa wartość zmiennej stanu dyskretnego: if (xd[0]!=0) start[0]=true; Funkcja wyjściowa zwraca poza wyjściem start jeszcze dwie inne wartości: y określającą właściwą wartość pseudolosową, czyli ostatnią część obliczonej wartości (np. ostatni bit lub ostatnią wartość dziesiętną) yf pełną obliczoną wartość ciągu. Wyjście to ma charakter wyłącznie informacyjny i nie powinno być wykorzystywane jako generujące ciąg pseudolosowych liczb. Otrzymywanie reszty liczby, która to reszta pojawia się na wyjściu y, zrealizowano przy pomocy operacji dzielenia modulo: y[0]=fmod(xd[0],*r); W zależności od parametru r operacja może zwracać różne części liczby, jednocześnie określając wartość maksymalną (p. niżej). Funkcja przyjmuje 5 parametrów:

16 Realizacja generatorów liczb losowych w module SIMULINK programu MATLAB przy użyciu S-Funkcji 16 p i q liczby, które służą do wyznaczania wartości M (por. p. 3.3). Wartości te, zgodnie z założeniami algorytmu, powinny być odpowiednio dużymi i nie różniącymi się od siebie znacznie liczbami pierwszymi. w zmienna określająca wykładnik potęgowania (por. wzór 3.6). W celu realizacji np. algorytmu BBS, wartość powinna wynosić 2. s ziarno funkcji, czyli wartość początkowa. W przypadku realizacji algorytmu BBS wartość ta powinna być kwadratem liczby s (por. p. 3.3). r zmienna określająca jak duża część reszty ma być zwracana przez funkcję. Przykładowo, jeśli chcemy otrzymywać wyłącznie ostatni bit, wartość ta powinna wynosić 2; jeśli chcemy uzyskiwać ostatnią cyfrę dziesiętną, wartość powinna wynosić 10. Dokładnie: zmienna określająca wartość dzielenia modulo liczby. Poniżej przedstawiono schemat, przykładowe wartości oraz wynik działania symulacji generatora potęgowego, wraz z zaznaczonym okresem. Górny wykres przedstawia ciąg pseudolosowych liczb będącymi resztami obliczonych liczb; dolny generowane pełne wartości. Należy zwrócić uwagę, aby przy dalszych badaniach odrzucać pierwszą wartość zera. Rysunek 4.4. Schemat oraz wyniki symulacji generatora reszt potęgowych Metoda eliminacji von Neumanna Przy implementacji tej metody stworzono blok oparty o dwa generatory afiniczne oraz filtra Neumanna. Dwa stany dyskretne odpowiadają za kolejne liczby obu tych generatorów. Podczas doboru parametrów (opisane poniżej) warto zwrócić uwagę, aby uzyskiwać w miarę możliwości ciągi o maksymalnych okresach, szczególnie dla pierwszego generatora. Filtrowanie oparte zostało na pętli do..while, która tak długo pobiera kolejne liczby z ciągów pseudolosowych, aż zostanie spełniony warunek określony przez algorytm. Poniżej przedstawiono założenia pętli w postaci pseudokodu:

17 Realizacja generatorów liczb losowych w module SIMULINK programu MATLAB przy użyciu S-Funkcji 17 do { xd[0]= obliczanie kolejnej wartości pierwszego ciągu pseudolosowego r1= obliczanie wartości R1 na podstawie xd[0] (testowana wartość por. p. 3.4) xd[1]= obliczanie kolejnej wartości drugiego ciągu pseudolosowego r2= przekształcenie otrzymanej wartości xd[2] na zakres [0,1] f = obliczenie wartości funkcji w punkcie r1 } while (f<r2); Gdy pętla przerwie swoje działanie (warunek zostanie spełniony), to wartość xd[0] (po odpowiednich przekształceniach) jest przekazywana do wyjścia, jako liczba pseudolosowa o zadanym rozkładzie. Funkcja przyjmuje następujące parametry: a1, b1 współczynniki pierwszego generatora afinicznego (por. wzór 3.2), a2, b2, M2 współczynniki drugiego generatora afinicznego (por. wzór 3.2), from_val, to_val zakres dolny i górny przedziału, w którym chcemy uzyskać liczby losowe (wartości te mają wpływ na współczynnik M pierwszego generatora afinicznego w sposób następujący: M1 = to_val - from_val + 1; por. wzór 3.2), func_no pozwala na wybór jednej z odgórnie zdefiniowanych funkcji rozkładu. Podanie niezdefiniowanej wartości spowoduje zastosowanie rozkładu równomiernego, a więc zwrócenie wszystkich wylosowanych przez pierwszy generator liczb. Poniżej przedstawiono wartości, jakie może przyjąć ten parametr: Tabela 4.1. Zdefiniowane funkcje rozkładu generatora Neumanna. s, t parametry funkcji. func_no Funkcja 1 e s 2π ( x t) 1 2 2s 2 2 sin( sx) sx 2 (funkcja Gaussa) Przykładowo, jeśli chcemy otrzymać zmienne losowe wg rozkładu normalnego, to powinniśmy użyć następujących parametrów: func_no=1, s=1, t=0. Kompletny kod liczący przedstawiono poniżej: const double PI= ; double f; double r1,r2; unsigned int f_no=*func_no; do { xd[0]=fmod((*a1)*xd[0]+(*b1),(*to_val)-(*from_val)+1); r1=xd[0]+(*from_val); xd[1]=fmod((*a2)*xd[1]+(*b2),*m2); r2=(xd[1]+1)/(*m2); switch (f_no) { case 1: f=(exp(-pow(r1-(*t),2)/(2*pow(*s,2)))/ ((*s)*sqrt(2*pi)))/(exp(0)/((*s)*sqrt(2*pi))); break; case 2: if (r1==0) f=1; else f=pow(sin((*s)*r1)/((*s)*r1),2); break; default: r2=0; f=1; } } while (f<r2);

18 Realizacja generatorów liczb losowych w module SIMULINK programu MATLAB przy użyciu S-Funkcji 18 Poniżej przedstawiono schemat badanego generatora: Rysunek 4.5. Schemat i przykładowe wyniki wykorzystywany w badaniu generatora Neumanna.

19 Badanie i testowanie generatorów Badanie i testowanie generatorów Dobry generator to taki, który tworzy sekwencje liczb własnościach liczb prawdziwie losowych. W praktyce jednak nie można udowodnić, że dany generator jest dobry. Możliwe jest za to udowodnienie, że generator jest zły (nie spełnia któregoś z testów). Pozytywne wyniki określonej liczby testów zwiększają jedynie poziom zaufania względem generatora, ale nie gwarantują jego niezawodności. Testowanie generatorów sprowadza się do spełnienia następujących własności: Zgodność rozkładu ciągu liczb z postulowanym (równomierność rozkładu), Losowość rozkładu (brak wzorca), Wzajemna niezależność (nieprzewidywalność kolejnych liczb) Generator afiniczny Generator ten należy do grupy generatorów liniowych, stąd jego przewidywalność jest bardzo duża. Można zauważyć to na wykresie kolejnych wartości generatora: Rysunek 5.1. Wykres zależności kolejnych liczb ciągu generatora afinicznego dla a=5, b=1, M=16. Ze względu na charakter tego generatora, możliwe jest otrzymywanie wyłącznie albo rozkładu równomiernego przy maksymalnym okresie, albo rozkładu niepełnego (z brakującymi poszczególnymi elementami), jeśli okres generatora nie będzie wynosił M (por. wzór 3.2). Poniżej przedstawiono wykres zależności okresu od doboru parametrów a i b, przy stałym M. Rysunek 5.2. Wykres zależności długości okresu od parametrów a i b przy stałym M=16.

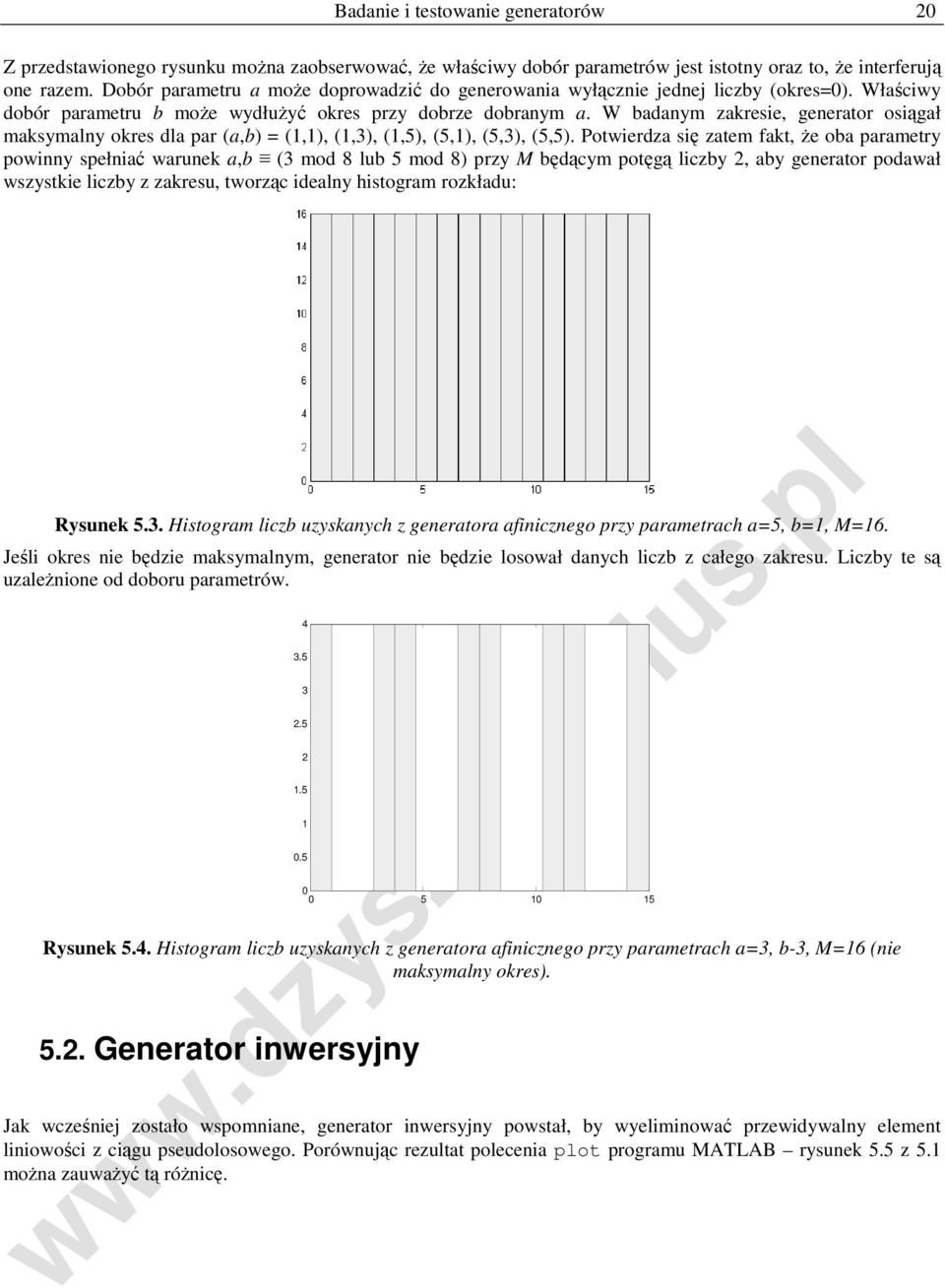

20 Badanie i testowanie generatorów 20 Z przedstawionego rysunku można zaobserwować, że właściwy dobór parametrów jest istotny oraz to, że interferują one razem. Dobór parametru a może doprowadzić do generowania wyłącznie jednej liczby (okres=0). Właściwy dobór parametru b może wydłużyć okres przy dobrze dobranym a. W badanym zakresie, generator osiągał maksymalny okres dla par (a,b) = (1,1), (1,3), (1,5), (5,1), (5,3), (5,5). Potwierdza się zatem fakt, że oba parametry powinny spełniać warunek a,b (3 mod 8 lub 5 mod 8) przy M będącym potęgą liczby 2, aby generator podawał wszystkie liczby z zakresu, tworząc idealny histogram rozkładu: Rysunek 5.3. Histogram liczb uzyskanych z generatora afinicznego przy parametrach a=5, b=1, M=16. Jeśli okres nie będzie maksymalnym, generator nie będzie losował danych liczb z całego zakresu. Liczby te są uzależnione od doboru parametrów Rysunek 5.4. Histogram liczb uzyskanych z generatora afinicznego przy parametrach a=3, b-3, M=16 (nie maksymalny okres) Generator inwersyjny Jak wcześniej zostało wspomniane, generator inwersyjny powstał, by wyeliminować przewidywalny element liniowości z ciągu pseudolosowego. Porównując rezultat polecenia plot programu MATLAB rysunek 5.5 z 5.1 można zauważyć tą różnicę.
