OSTRZEŻENIE!!! INSTRUKCJA OBSŁUGI wersja programu 1.7 ( ) KOMINEK LUX (RT-08P-BUF)

Transkrypt

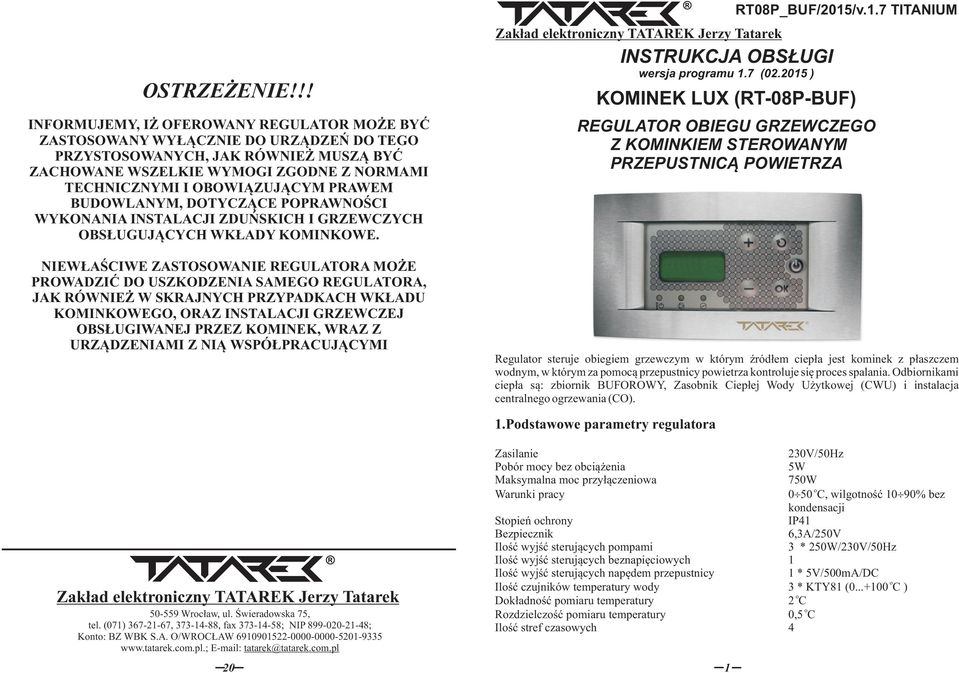

1 OSTRZEŻENIE!!! INFORMUJEMY, IŻ OFEROWANY REGULATOR MOŻE BYĆ ZASTOSOWANY WYŁĄCZNIE DO URZĄDZEŃ DO TEGO PRZYSTOSOWANYCH, JAK RÓWNIEŻ MUSZĄ BYĆ ZACHOWANE WSZELKIE WYMOGI ZGODNE Z NORMAMI TECHNICZNYMI I OBOWIĄZUJĄCYM PRAWEM BUDOWLANYM, DOTYCZĄCE POPRAWNOŚCI WYKONANIA INSTALACJI ZDUŃSKICH I GRZEWCZYCH OBSŁUGUJĄCYCH WKŁADY KOMINKOWE. NIEWŁAŚCIWE ZASTOSOWANIE REGULATORA MOŻE PROWADZIĆ DO USZKODZENIA SAMEGO REGULATORA, JAK RÓWNIEŻ W SKRAJNYCH PRZYPADKACH WKŁADU KOMINKOWEGO, ORAZ INSTALACJI GRZEWCZEJ OBSŁUGIWANEJ PRZEZ KOMINEK, WRAZ Z URZĄDZENIAMI Z NIĄ WSPÓŁPRACUJĄCYMI Zakład elektrniczny TATAREK Jerzy Tatarek INSTRUKCJA OBSŁUGI wersja prgramu 1.7 ( ) RT08P_BUF/2015/v.1.7 TITANIUM KOMINEK LUX (RT-08P-BUF) REGULATOR OBIEGU GRZEWCZEGO Z KOMINKIEM STEROWANYM PRZEPUSTNICĄ POWIETRZA Regulatr steruje biegiem grzewczym w którym źródłem ciepła jest kminek z płaszczem wdnym, w którym za pmcą przepustnicy pwietrza kntrluje się prces spalania. Odbirnikami ciepła są: zbirnik BUFOROWY, Zasbnik Ciepłej Wdy Użytkwej (CWU) i instalacja centralneg grzewania (CO). 1.Pdstawwe parametry regulatra Zakład elektrniczny TATAREK Jerzy Tatarek Wrcław, ul. Świeradwska 75, tel. (071) , , fax ; NIP ; Knt: BZ WBK S.A. O/WROCŁAW tatarek@tatarek.cm.pl 20 Zasilanie 230V/50Hz Pbór mcy bez bciążenia 5W Maksymalna mc przyłączeniwa 750W Warunki pracy 0 50 C, wilgtnść 10 90% bez kndensacji Stpień chrny IP41 Bezpiecznik 6,3A/250V Ilść wyjść sterujących pmpami 3 * 250W/230V/50Hz Ilść wyjść sterujących beznapięciwych 1 Ilść wyjść sterujących napędem przepustnicy 1 * 5V/500mA/DC Ilść czujników temperatury wdy 3 * KTY81 ( C ) Dkładnść pmiaru temperatury 2 C Rzdzielczść pmiaru temperatury 0,5 C Ilść stref czaswych 4 1

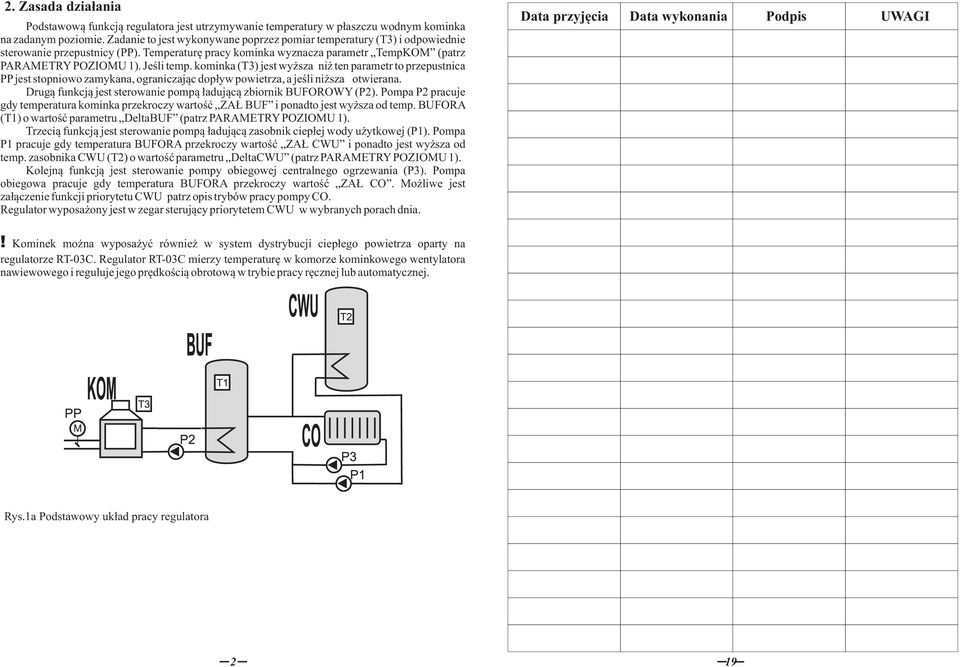

2 2. Zasada działania Pdstawwą funkcją regulatra jest utrzymywanie temperatury w płaszczu wdnym kminka na zadanym pzimie. Zadanie t jest wyknywane pprzez pmiar temperatury (T3) i dpwiednie sterwanie przepustnicy (PP). Temperaturę pracy kminka wyznacza parametr TempKOM (patrz PARAMETRY POZIOMU 1). Jeśli temp. kminka (T3) jest wyższa niż ten parametr t przepustnica PP jest stpniw zamykana, graniczając dpływ pwietrza, a jeśli niższa twierana. Drugą funkcją jest sterwanie pmpą ładującą zbirnik BUFOROWY (P2). Pmpa P2 pracuje gdy temperatura kminka przekrczy wartść ZAŁ BUF i pnadt jest wyższa d temp. BUFORA (T1) wartść parametru DeltaBUF (patrz PARAMETRY POZIOMU 1). Trzecią funkcją jest sterwanie pmpą ładującą zasbnik ciepłej wdy użytkwej (P1). Pmpa P1 pracuje gdy temperatura BUFORA przekrczy wartść ZAŁ CWU i pnadt jest wyższa d temp. zasbnika CWU (T2) wartść parametru DeltaCWU (patrz PARAMETRY POZIOMU 1). Klejną funkcją jest sterwanie pmpy biegwej centralneg grzewania (P3). Pmpa biegwa pracuje gdy temperatura BUFORA przekrczy wartść ZAŁ CO. Mżliwe jest załączenie funkcji prirytetu CWU patrz pis trybów pracy pmpy CO. Regulatr wypsażny jest w zegar sterujący prirytetem CWU w wybranych prach dnia. Data przyjęcia Data wyknania Pdpis UWAGI! Kminek mżna wypsażyć również w system dystrybucji ciepłeg pwietrza party na regulatrze RT-03C. Regulatr RT-03C mierzy temperaturę w kmrze kminkweg wentylatra nawiewweg i reguluje jeg prędkścią brtwą w trybie pracy ręcznej lub autmatycznej. Rys.1a Pdstawwy układ pracy regulatra 2 19

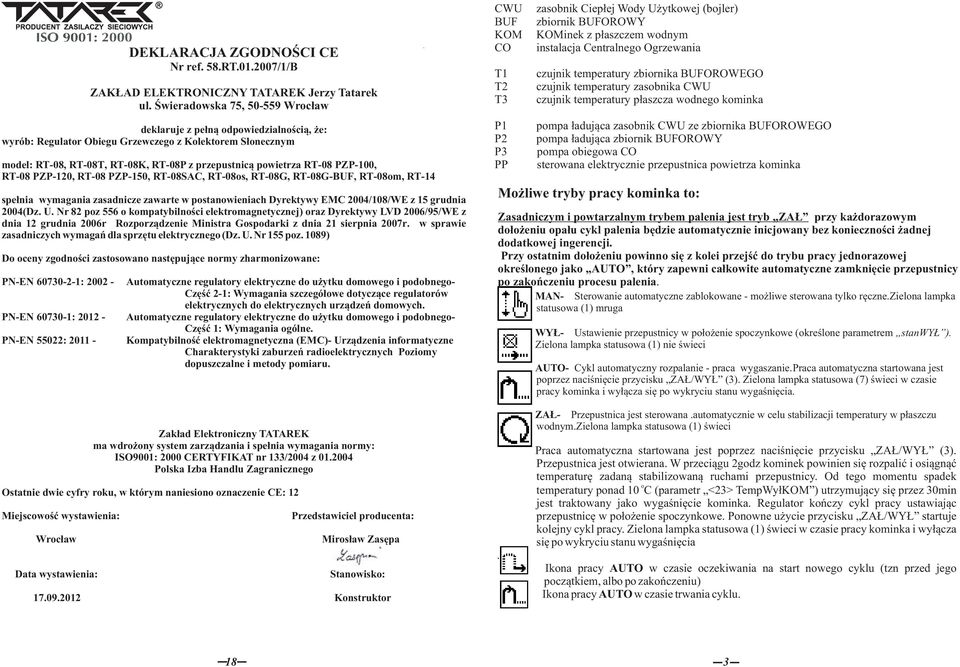

3 DEKLARACJA ZGODNOŚCI CE Nr ref. 58.RT /1/B ZAKŁAD ELEKTRONICZNY TATAREK Jerzy Tatarek ul. Świeradwska 75, Wrcław deklaruje z pełną dpwiedzialnścią, że: wyrób: Regulatr Obiegu Grzewczeg z Klektrem Słnecznym mdel: RT-08, RT-08T, RT-08K, RT-08P z przepustnicą pwietrza RT-08 PZP-100, RT-08 PZP-120, RT-08 PZP-150, RT-08SAC, RT-08s, RT-08G, RT-08G-BUF, RT-08m, RT-14 spełnia wymagania zasadnicze zawarte w pstanwieniach Dyrektywy EMC 2004/108/WE z 15 grudnia 2004( Dz. U. Nr 82 pz 556 kmpatybilnści elektrmagnetycznej) raz Dyrektywy LVD 2006/95/WE z dnia 12 grudnia 2006r Rzprządzenie Ministra Gspdarki z dnia 21 sierpnia 2007r. w sprawie zasadniczych wymagań dla sprzętu elektryczneg ( Dz. U. Nr 155 pz. 1089) D ceny zgdnści zastswan następujące nrmy zharmnizwane: PN-EN : PN-EN : PN-EN 55022: Autmatyczne regulatry elektryczne d użytku dmweg i pdbneg- Część 2-1: Wymagania szczegółwe dtyczące regulatrów elektrycznych d elektrycznych urządzeń dmwych. Autmatyczne regulatry elektryczne d użytku dmweg i pdbneg- Część 1: Wymagania gólne. Kmpatybilnść elektrmagnetyczna (EMC)- Urządzenia infrmatyczne Charakterystyki zaburzeń radielektrycznych Pzimy dpuszczalne i metdy pmiaru. CWU BUF KOM CO T1 T2 T3 P1 P2 P3 PP zasbnik Ciepłej Wdy Użytkwej (bjler) zbirnik BUFOROWY KOMinek z płaszczem wdnym instalacja Centralneg Ogrzewania czujnik temperatury zbirnika BUFOROWEGO czujnik temperatury zasbnika CWU czujnik temperatury płaszcza wdneg kminka pmpa ładująca zasbnik CWU ze zbirnika BUFOROWEGO pmpa ładująca zbirnik BUFOROWY pmpa biegwa CO sterwana elektrycznie przepustnica pwietrza kminka Mżliwe tryby pracy kminka t: Zakład Elektrniczny TATAREK ma wdrżny system zarządzania i spełnia wymagania nrmy: ISO9001: 2000 CERTYFIKAT nr 133/2004 z Plska Izba Handlu Zagraniczneg Ostatnie dwie cyfry rku, w którym naniesin znaczenie CE: 12 Miejscwść wystawienia: Przedstawiciel prducenta: Wrcław Mirsław Zasępa Data wystawienia: Stanwisk: Knstruktr. Zasadniczym i pwtarzalnym trybem palenia jest tryb ZAŁ przy każdrazwym dłżeniu pału cykl palenia będzie autmatycznie inicjwany bez kniecznści żadnej ddatkwej ingerencji. Przy statnim dłżeniu pwinn się z klei przejść d trybu pracy jednrazwej kreślneg jak AUTO, który zapewni całkwite autmatyczne zamknięcie przepustnicy p zakńczeniu prcesu palenia. MAN- Sterwanie autmatyczne zablkwane - mżliwe sterwana tylk ręczne.zielna lampka statuswa (1) mruga WYŁ- Ustawienie przepustnicy w płżenie spczynkwe (kreślne parametrem stanwył ). Zielna lampka statuswa (1) nie świeci AUTO- Cykl autmatyczny rzpalanie - praca wygaszanie.praca autmatyczna startwana jest pprzez naciśnięcie przycisku ZAŁ/WYŁ (3). Zielna lampka statuswa (7) świeci w czasie pracy kminka i wyłącza się p wykryciu stanu wygaśnięcia. ZAŁ- Przepustnica jest sterwana.autmatycznie w celu stabilizacji temperatury w płaszczu wdnym.zielna lampka statuswa (1) świeci Praca autmatyczna startwana jest pprzez naciśnięcie przycisku ZAŁ/WYŁ (3). Przepustnica jest twierana. W przeciągu 2gdz kminek pwinien się rzpalić i siągnąć temperaturę zadaną stabilizwaną ruchami przepustnicy. Od teg mmentu spadek temperatury pnad 10 C (parametr <23> TempWyłKOM ) utrzymujący się przez 30min jest traktwany jak wygaśnięcie kminka. Regulatr kńczy cykl pracy ustawiając przepustnicę w płżenie spczynkwe. Pnwne użycie przycisku ZAŁ/WYŁ startuje klejny cykl pracy. Zielna lampka statuswa (1) świeci w czasie pracy kminka i wyłącza się p wykryciu stanu wygaśnięcia Ikna pracy AUTO w czasie czekiwania na start nweg cyklu (tzn przed jeg pczątkiem, alb p zakńczeniu) Ikna pracy AUTO w czasie trwania cyklu. 18 3

4 2.1 Praca przepustnicy pwietrza Przepustnica reguluje dpływ pwietrza d kmry spalania pprzez c umżliwia utrzymywanie temperatury w płaszczu wdnym kminka na zadanym pzimie. Zadanie t jest wyknywane pprzez prównanie temperatury (T3) i temperatury zadanej (parametr TempKOM ) i dpwiednie przymykanie/twieranie przepustnicy. Zmiana płżenia przepustnicy dbywa się cyklicznie c 20s (parametr T.pauza ). W czasie ruchu przepustnicy zapala się lampka kntrlna (9). Mruganie tej lampki znacza przeciążenie napędu na skutek naptkanych prów. Wyłączenie regulatra pwduje autmatyczne ustawienie przepustnicy w płżeniu spczynkwym kreślnym parametrem stanwył (fabryczna nastawa t 0% - pełne zamknięcie). 2.2 Praca pmpy ładującej BUFOR Regulatr steruje pmpą ładującą zbirnik BUFOROWY. Pmpa BUF (P2) mże zstać załączna jeśli temperatura wdy w kminku jest wyższa niż zadany próg 50 C ( parametr T.załBUF ) i wyższa niż w zasbniku 2 C ( parametr DeltaBUF ). Wyłączenie pmpy pniżej T.załBUF pwduje szybsze nagrzewanie płaszcza wdneg pwyżej punktu rsy i w efekcie zwiększenie trwałści kminka. Regulatr realizuje pseznwy wybieg pmpy pmpa załączy się na minutę jeśli nie pracuje przez tydzień. 2.3 Praca pmpy CO Jeśli temperatura BUFORA przekrczy zadaną wartść 55 C ( parametr T.zał CO ), załączy się pmpa CO. W czasie ładwania zasbnika ciepłej wdy użytkwej pmpa CO mże pracwać cyklicznie (graniczając ilść ciepła przekazywaną d instalacji CO) gdy ustawiny jest Prirytet CWU. Praca cykliczna plega na załączeniu pmpy na kres 45sek a następnie zatrzymaniu na czas 4min (parametr t.stpco ). Regulatr zabezpiecza instalację przed zamarzaniem, autmatycznie załączając pmpę biegwą gdy mierzna temp. jest niższa niż 4 C. Regulatr realizuje pseznwy wybieg pmpy pmpa załączy się na minutę jeśli nie pracuje przez tydzień. WARUNKI GWARANCJI Prducent udziela gwarancji na kres [24] miesięcy d daty zakupu regulatra. Prducent nie dpwiada za uszkdzenia mechaniczne pwstałe z winy użytkwnika. SAMOWOLNE DOKONYWANIE NAPRAW, PRZERÓBEK PRZEZ UŻYTKOWNIKA LUB INNE OSOBY NIEUPRAWNIONE DO ŚWIADCZENIA NAPRAW GWARANCYJNYCH POWODUJE UNIEWAŻNIENIE UPRAWNIEŃ DO GWARANCJI. Karta gwarancyjna jest ważna jeśli psiada wpisaną datę sprzedaży ptwierdzną pieczątką i pdpisem sprzedawcy. Napraw gwarancyjnych i pgwarancyjnych dknuje wyłącznie prducent i na jeg adres należy dstarczyć niesprawne egzemplarze. Ochrna gwarancyjna bejmuje terytrium UE Gwarancja na sprzedany twar knsumpcyjny nie wyłącza, nie granicza, ani nie zawiesza uprawnień kupująceg wynikających z niezgdnści twaru z umwą (Dz. U. nr 141 pz 1176). UWAGA! WSZELKIE DOKONANE WE WŁASNYM ZAKRESIE PRZERÓBKI REGULATORA MOGĄ BYĆ PRZYCZYNĄ POGORSZENIA WARUNKÓW BEZPIECZEŃSTWA JEGO UŻYTKOWANIA I MOGĄ NARAZIĆ UŻYTKOWNIKA NA PORAŻENIE PRĄDEM ELEKTRYCZNYM LUB USZKODZENIE ZASILANYCH URZĄDZEŃ Przewód płączeniwy teg regulatra mże być wymieniny wyłącznie przez prducenta lub jeg autryzwany zakład serwiswy Data sprzedaży Pieczątka i pdpis sprzedawcy 2.4 Praca pmpy CWU Regulatr steruje również pmpą ładującą zasbnik ciepłej wdy użytkwej CWU. Pmpa CWU mże zstać załączna jeśli temperatura wdy w BUFORZE jest wyższa niż zadany próg 45 C ( parametr T.załCWU ) i wyższa niż w zasbniku 2 C ( parametr DeltaCWU ). Jeśli temperatura CWU przekrczy 65 C ( parametr T.maxCWU ) pmpa CWU wyłącza się. NR REJ. GIOŚ: E WZ Zużyty sprzęt elektryczny i elektrniczny należy przekazać d wyspecjalizwaneg punktu zbiórki, gdzie będzie przyjęty bezpłatnie. ARGO-FILM Zakład Gspdarki Odpadami Nr 6 ul. Krakwska 180, Wrcław tel.: , Regulatr realizuje pseznwy wybieg pmpy pmpa załączy się na minutę jeśli nie pracuje przez tydzień. Zakład elektrniczny TATAREK Jerzy Tatarek Wrcław, ul. Świeradwska 75, tel. (071) , , fax ; NIP ; Knt: BZ WBK S.A. O/WROCŁAW tatarek@tatarek.cm.pl 4 17

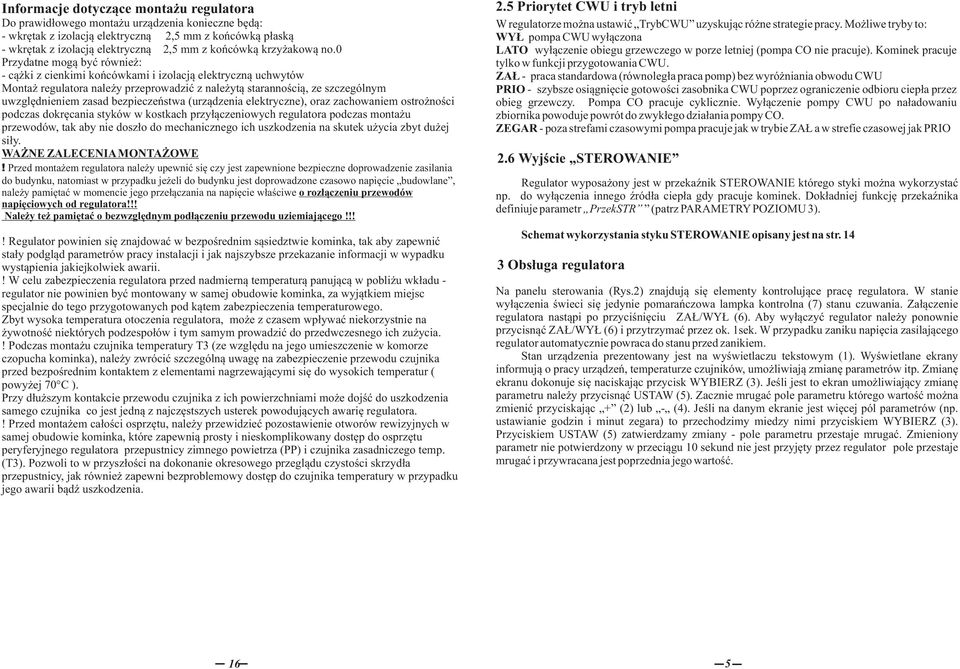

5 Infrmacje dtyczące mntażu regulatra D prawidłweg mntażu urządzenia knieczne będą: - wkrętak z izlacją elektryczną ø 2,5 mm z kńcówką płaską - wkrętak z izlacją elektryczną ø 2,5 mm z kńcówką krzyżakwą n.0 Przydatne mgą być również: - cążki z cienkimi kńcówkami i izlacją elektryczną uchwytów Mntaż regulatra należy przeprwadzić z należytą starannścią, ze szczególnym uwzględnieniem zasad bezpieczeństwa (urządzenia elektryczne), raz zachwaniem strżnści pdczas dkręcania styków w kstkach przyłączeniwych regulatra pdczas mntażu przewdów, tak aby nie dszł d mechaniczneg ich uszkdzenia na skutek użycia zbyt dużej siły. WAŻNE ZALECENIAMONTAŻOWE! Przed mntażem regulatra należy upewnić się czy jest zapewnine bezpieczne dprwadzenie zasilania d budynku, natmiast w przypadku jeżeli d budynku jest dprwadzne czasw napięcie budwlane, należy pamiętać w mmencie jeg przełączania na napięcie właściwe rzłączeniu przewdów napięciwych d regulatra!!! Należy też pamiętać bezwzględnym pdłączeniu przewdu uziemiająceg!!!! Regulatr pwinien się znajdwać w bezpśrednim sąsiedztwie kminka, tak aby zapewnić stały pdgląd parametrów pracy instalacji i jak najszybsze przekazanie infrmacji w wypadku wystąpienia jakiejklwiek awarii.! W celu zabezpieczenia regulatra przed nadmierną temperaturą panującą w pbliżu wkładu - regulatr nie pwinien być mntwany w samej budwie kminka, za wyjątkiem miejsc specjalnie d teg przygtwanych pd kątem zabezpieczenia temperaturweg. Zbyt wyska temperatura tczenia regulatra, mże z czasem wpływać niekrzystnie na żywtnść niektórych pdzespłów i tym samym prwadzić d przedwczesneg ich zużycia.! Pdczas mntażu czujnika temperatury T3 (ze względu na jeg umieszczenie w kmrze czpucha kminka), należy zwrócić szczególną uwagę na zabezpieczenie przewdu czujnika przed bezpśrednim kntaktem z elementami nagrzewającymi się d wyskich temperatur ( pwyżej 70 C ). Przy dłuższym kntakcie przewdu czujnika z ich pwierzchniami mże djść d uszkdzenia sameg czujnika c jest jedną z najczęstszych usterek pwdujących awarię regulatra.! Przed mntażem całści sprzętu, należy przewidzieć pzstawienie twrów rewizyjnych w samej budwie kminka, które zapewnią prsty i nieskmplikwany dstęp d sprzętu peryferyjneg regulatra przepustnicy zimneg pwietrza (PP) i czujnika zasadniczeg temp. (T3). Pzwli t w przyszłści na dknanie kresweg przeglądu czystści skrzydła przepustnicy, jak również zapewni bezprblemwy dstęp d czujnika temperatury w przypadku jeg awarii bądź uszkdzenia. 2.5 Prirytet CWU i tryb letni W regulatrze mżna ustawić TrybCWU uzyskując różne strategie pracy. Mżliwe tryby t: WYŁ pmpa CWU wyłączna LATO wyłączenie biegu grzewczeg w prze letniej (pmpa CO nie pracuje). Kminek pracuje tylk w funkcji przygtwania CWU. ZAŁ - praca standardwa (równległa praca pmp) bez wyróżniania bwdu CWU PRIO - szybsze siągnięcie gtwści zasbnika CWU pprzez graniczenie dbiru ciepła przez bieg grzewczy. Pmpa CO pracuje cyklicznie. Wyłączenie pmpy CWU p naładwaniu zbirnika pwduje pwrót d zwykłeg działania pmpy CO. ZEGAR - pza strefami czaswymi pmpa pracuje jak w trybie ZAŁ a w strefie czaswej jak PRIO 2.6 Wyjście STEROWANIE Regulatr wypsażny jest w przekaźnik STEROWANIE któreg styki mżna wykrzystać np. d wyłączenia inneg źródła ciepła gdy pracuje kminek. Dkładniej funkcję przekaźnika definiuje parametr PrzekSTR (patrz PARAMETRY POZIOMU 3). Schemat wykrzystania styku STEROWANIE pisany jest na str Obsługa regulatra Na panelu sterwania (Rys.2) znajdują się elementy kntrlujące pracę regulatra. W stanie wyłączenia świeci się jedynie pmarańczwa lampka kntrlna (7) stanu czuwania. Załączenie regulatra nastąpi p przyciśnięciu ZAŁ/WYŁ (6). Aby wyłączyć regulatr należy pnwnie przycisnąć ZAŁ/WYŁ (6) i przytrzymać przez k. 1sek. W przypadku zaniku napięcia zasilająceg regulatr autmatycznie pwraca d stanu przed zanikiem. Stan urządzenia prezentwany jest na wyświetlaczu tekstwym (1). Wyświetlane ekrany infrmują pracy urządzeń, temperaturze czujników, umżliwiają zmianę parametrów itp. Zmianę ekranu dknuje się naciskając przycisk WYBIERZ (3). Jeśli jest t ekran umżliwiający zmianę parametru należy przycisnąć USTAW (5). Zacznie mrugać ple parametru któreg wartść mżna zmienić przyciskając + (2) lub - (4). Jeśli na danym ekranie jest więcej pól parametrów (np. ustawianie gdzin i minut zegara) t przechdzimy miedzy nimi przyciskiem WYBIERZ (3). Przyciskiem USTAW (5) zatwierdzamy zmiany - ple parametru przestaje mrugać. Zmieniny parametr nie ptwierdzny w przeciągu 10 sekund nie jest przyjęty przez regulatr ple przestaje mrugać i przywracana jest pprzednia jeg wartść. 16 5

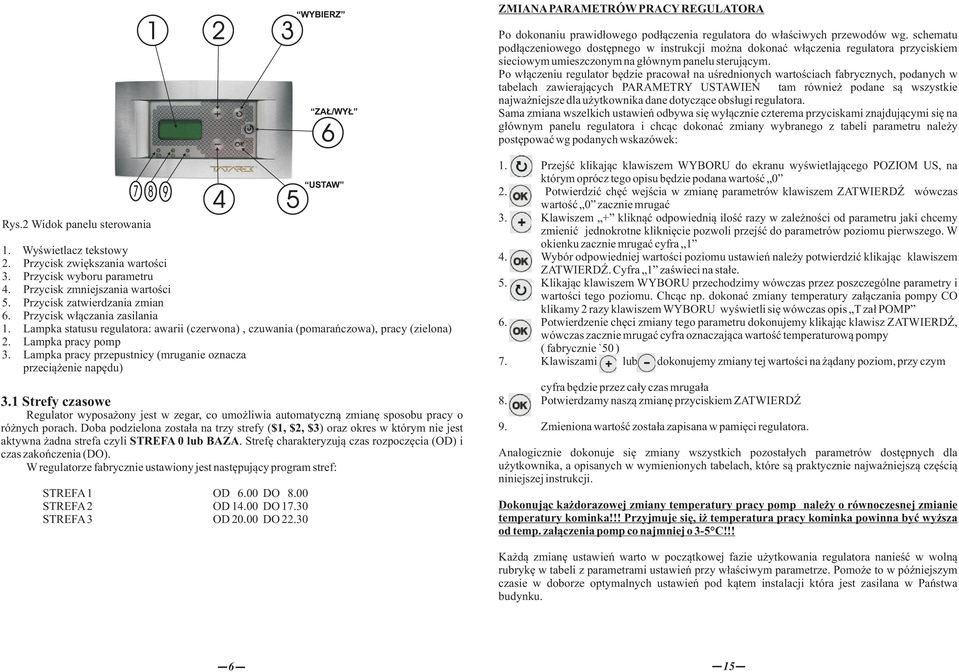

6 ZMIANAPARAMETRÓW PRACY REGULATORA P dknaniu prawidłweg pdłączenia regulatra d właściwych przewdów wg. schematu pdłączeniweg dstępneg w instrukcji mżna dknać włączenia regulatra przyciskiem sieciwym umieszcznym na głównym panelu sterującym. P włączeniu regulatr będzie pracwał na uśredninych wartściach fabrycznych, pdanych w tabelach zawierających PARAMETRY USTAWIEŃ tam również pdane są wszystkie najważniejsze dla użytkwnika dane dtyczące bsługi regulatra. Sama zmiana wszelkich ustawień dbywa się wyłącznie czterema przyciskami znajdującymi się na głównym panelu regulatra i chcąc dknać zmiany wybraneg z tabeli parametru należy pstępwać wg pdanych wskazówek: Rys.2 Widk panelu sterwania 1. Wyświetlacz tekstwy 2. Przycisk zwiększania wartści 3. Przycisk wybru parametru 4. Przycisk zmniejszania wartści 5. Przycisk zatwierdzania zmian 6. Przycisk włączania zasilania 1. Lampka statusu regulatra: awarii (czerwna), czuwania (pmarańczwa), pracy (zielna) 2. Lampka pracy pmp 3. Lampka pracy przepustnicy (mruganie znacza przeciążenie napędu) 3.1 Strefy czaswe Regulatr wypsażny jest w zegar, c umżliwia autmatyczną zmianę spsbu pracy różnych prach. Dba pdzielna zstała na trzy strefy ( $1, $2, $3) raz kres w którym nie jest aktywna żadna strefa czyli STREFA 0 lub BAZA. Strefę charakteryzują czas rzpczęcia (OD) i czas zakńczenia (DO). W regulatrze fabrycznie ustawiny jest następujący prgram stref: STREFA1 OD 6.00 DO 8.00 STREFA2 OD DO STREFA3 OD DO Przejść klikając klawiszem WYBORU d ekranu wyświetlająceg POZIOM US, na którym prócz teg pisu będzie pdana wartść 0 2. Ptwierdzić chęć wejścia w zmianę parametrów klawiszem ZATWIERDŹ wówczas wartść 0 zacznie mrugać 3. Klawiszem + kliknąć dpwiednią ilść razy w zależnści d parametru jaki chcemy zmienić jednkrtne kliknięcie pzwli przejść d parametrów pzimu pierwszeg. W kienku zacznie mrugać cyfra 1 4. Wybór dpwiedniej wartści pzimu ustawień należy ptwierdzić klikając klawiszem ZATWIERDŹ. Cyfra 1 zaświeci na stałe. 5. Klikając klawiszem WYBORU przechdzimy wówczas przez pszczególne parametry i wartści teg pzimu. Chcąc np. dknać zmiany temperatury załączania pmpy CO klikamy 2 razy klawiszem WYBORU wyświetli się wówczas pis T zał POMP 6. Ptwierdzenie chęci zmiany teg parametru dknujemy klikając klawisz ZATWIERDŹ, wówczas zacznie mrugać cyfra znaczająca wartść temperaturwą pmpy ( fabrycznie `50 ) 7. Klawiszami lub dknujemy zmiany tej wartści na żądany pzim, przy czym cyfra będzie przez cały czas mrugała 8. Ptwierdzamy naszą zmianę przyciskiem ZATWIERDŹ 9. Zmienina wartść zstała zapisana w pamięci regulatra. Analgicznie dknuje się zmiany wszystkich pzstałych parametrów dstępnych dla użytkwnika, a pisanych w wymieninych tabelach, które są praktycznie najważniejszą częścią niniejszej instrukcji. Dknując każdrazwej zmiany temperatury pracy pmp należy równczesnej zmianie temperatury kminka!!! Przyjmuje się, iż temperatura pracy kminka pwinna być wyższa d temp. załączenia pmp c najmniej 3-5 C!!! Każdą zmianę ustawień wart w pczątkwej fazie użytkwania regulatra nanieść w wlną rubrykę w tabeli z parametrami ustawień przy właściwym parametrze. Pmże t w późniejszym czasie w dbrze ptymalnych ustawień pd kątem instalacji która jest zasilana w Państwa budynku. 6 15

7 Schemat wykrzystania styku STEROWANIE Wtyk na kstce pdłączeniwej pisany jak STER, umżliwia pdłączenie różnych rdzajów urządzeń sterujących pracą inneg źródła ciepła które chcemy rzłączać wg. parametru wybraneg w tabeli ustawień. Sam płączenie jest nieaktywne (bez napięciwe) i mżna je zastswać d bsługi urządzeń wykrzystując styki jak zwierne lub rzwierne. Przy płączeniu zwiernym - pdłączamy COM + NO, Przy płączeniu rzwiernym - COM + NC. Styk ten mżna wykrzystać również d bsługi dwlneg urządzenia elektryczneg, jak pmpa czy elektrzawór (pamiętając że jest t styk bez napięciwy czyli należy t urządzenie zasilać niezależnie pdając napięcie na nie pprzez te styki) mcy maksymalnej d 500W. COM NO NC sterwanie L N PE COM NO NC sterwanie PIEC GAZOWY 3.2 Ekrany Ekran alarmów nie jest widczny dpóki nie zaistnieje jedna z sytuacji alarmwych: 1. Uszkdzenie czujnika T1 (zbirnik BUFOROWY). Pjawia się napis T1. 2. Uszkdzenie czujnika T2 (zasbnik CWU). Pjawia się napis T2 3. Uszkdzenie czujnika T3 (KOMINEK). Pjawia się napis T3 4. Przekrczenie dpuszczalnej temperatury kminka / TEMP KOM / ustawianej parametrem T.AL.KOM 5. Przekrczenie dpuszczalnej temperatury zbirnika bufrweg / TEMP BUF / ustawianej parametrem T.AL.BUF ALARM!! T1 ALARM!! TEMP KOM Sytuacji alarmwej twarzyszy przerywany sygnał dźwiękwy który mżna skaswać przyciskiem USTAW. W sytuacji alarmu przekrczenia temperatury załączy się pmpa CO aby wystudzić kminek. Ekran pmiaru temperatury płaszcza wdneg kminka kminka i stpień twarcia przepustnicy. przedstawia aktualną temperaturę Pdłączenie ddatkwej pmpy Rzłączenie pieca gazweg KOM [74] 30% 73 Temperatura zadana! W mmencie kiedy regulatr jest wyłączny, lub nie zstanie zainicjwany cykl palenia - natmiast na czujniku temp. T3 zstanie dntwana temperatura alarmwa regulatr zstanie samistnie wzbudzny i pdejmie prcedurę alarmw ą ( sygna ł alarmwy, zamknięcie przepustnicy i załączenie pmp ). Wskazanie czujnika kminka T3 Stpień twarcia przepustnicy Jest t ekran stabilny tzn. żeby g zmienić trzeba przycisnąć WYBIERZ. W czasie wyświetlania teg ekranu mżliwe jest zmiana temperatury zadanej kminka (parametr TempKOM ). P przyciśnięciu USTAW (5) mruga temperatura zadana, której wartść mżna zmienić przyciskami + (2) lub - (4). Pnwne przyciśnięcie USTAW zatwierdza zmiany. Jeśli ustawiny jest tryb pracy ręcznej (TrybKOM=MAN) mżliwe jest ręczne wysterwanie przepustnicy - + (2) spwduje twieranie przepustnicy (jeden krk 10%) a - (4) zamykanie. Ekran pmiaru temperatury w zbirniku BUF i CWU zbirnikach przedstawia aktualną temperaturę w BUF CWU 80 Wskazanie czujnika BUFORA (T1) 68 Wskazanie czujnika CWU (T2) Jest t ekran stabilny tzn. żeby g zmienić trzeba przycisnąć WYBIERZ. 14 7

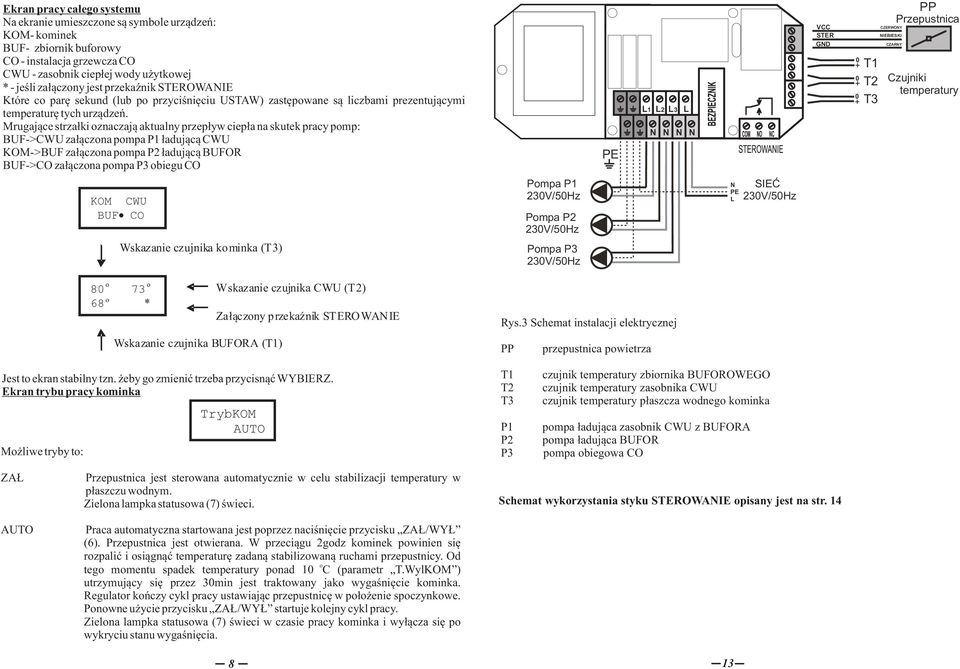

8 Ekran pracy całeg systemu Na ekranie umieszczne są symble urządzeń: KOM- kminek BUF- zbirnik bufrwy CO - instalacja grzewcza CO CWU - zasbnik ciepłej wdy użytkwej * - jeśli załączny jest przekaźnik STEROWANIE Które c parę sekund (lub p przyciśnięciu USTAW) zastępwane są liczbami prezentującymi temperaturę tych urządzeń. Mrugające strzałki znaczają aktualny przepływ ciepła na skutek pracy pmp: BUF->CWU załączna pmpa P1 ładującą CWU KOM->BUF załączna pmpa P2 ładującą BUFOR BUF->CO załączna pmpa P3 biegu CO PE L1 L2 L3 L N N N N VCC STER GND T1 T2 T3 CZERWONY NIEBIESKI PP Przepustnica CZARNY Czujniki temperatury KOM CWU BUF CO Pmpa P1 230V/50Hz Pmpa P2 230V/50Hz N PE L SIEĆ 230V/50Hz Wskazanie czujnika kminka (T3) Pmpa P3 230V/50Hz * Wskazanie czujnika BUFORA (T1) Wskazanie czujnika CWU (T2) Załączny p rzekaźnik STEROWANIE Rys.3 Schemat instalacji elektrycznej PP przepustnica pwietrza Jest t ekran stabilny tzn. żeby g zmienić trzeba przycisnąć WYBIERZ. Ekran trybu pracy kminka Mżliwe tryby t: TrybKOM AUTO T1 T2 T3 P1 P2 P3 czujnik temperatury zbirnika BUFOROWEGO czujnik temperatury zasbnika CWU czujnik temperatury płaszcza wdneg kminka pmpa ładująca zasbnik CWU z BUFORA pmpa ładująca BUFOR pmpa biegwa CO ZAŁ AUTO Przepustnica jest sterwana autmatycznie w celu stabilizacji temperatury w płaszczu wdnym. Zielna lampka statuswa (7) świeci. Praca autmatyczna startwana jest pprzez naciśnięcie przycisku ZAŁ/WYŁ (6). Przepustnica jest twierana. W przeciągu 2gdz kminek pwinien się rzpalić i siągnąć temperaturę zadaną stabilizwaną ruchami przepustnicy. Od teg mmentu spadek temperatury pnad 10 C (parametr T.WylKOM ) utrzymujący się przez 30min jest traktwany jak wygaśnięcie kminka. Regulatr kńczy cykl pracy ustawiając przepustnicę w płżenie spczynkwe. Pnwne użycie przycisku ZAŁ/WYŁ startuje klejny cykl pracy. Zielna lampka statuswa (7) świeci w czasie pracy kminka i wyłącza się p wykryciu stanu wygaśnięcia. 8 Schemat wykrzystania styku STEROWANIE pisany jest na str

9 Przykładwa zmiana parametru stanwył kreślająceg płżenie przepustnicy w stanie wyłączenia zasilania (parametr pzimu 3). Przycisnąć: Wielkrtnie WYBIERZ aż pjawi się ekran ustawiania parametrów PzimUS 0 USTAW > zacznie mrugać 0 trzykrtnie + -> mruga 3 USTAW ->przestaje mrugać 3 (wybran parametry pzimu 3) WYBIERZ -> wyświetli się tpauza xx (wartść parametru tpauza ) WYBIERZ -> wyświetli się stanwył (aktualna wartść) USTAW -> zacznie mrugać aktualna wartść którą chcemy zmienić + / - -> ustawiamy nwą wartść USTAW -> zatwierdzenie nwej wartści Wielkrtnie WYBIERZ aż pjawi się ekran kńca ustawiania parametrów *** WYŁ MAN Ustawienie przepustnicy w płżenie spczynkwe (kreślne parametrem stanwył ). Zielna lampka statuswa (7) nie świeci. Sterwanie autmatyczne zablkwane - mżliwe sterwana tylk ręczne. Zielna lampka statuswa (7) mruga. Jest t ekran niestabilny tzn. p 10 sekundach d statnieg przyciśnięcia dwlneg klawisza zmieni się na ekran pmiaru temperatury kminka. Wszystkie następne ekrany są niestabilne. Ekran trybu pracy zasbnika CWU TrybCWU LATO 4 Instalwanie regulatra! REGULATOR ZASILANY JEST Z SIECI 230V/50Hz. WSZELKIE MANIPULACJE ZWIĄZANE Z INSTALACJĄ POWINNY BYĆ WYKONYWANE PRZY ODŁĄCZONYM ZASILANIU! REGULATOR NALEŻY PODŁACZYĆ DO SIECI Z PRZEWODEM ZERUJĄCYM Z UŻYCIEM URZĄDZENIA RÓŻNICOWEGO ODCINANIA ZASILANIA ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI! PRODUCENT NIE ODPOWIADA ZA SZKODY WYNIKŁE Z NIEPRAWIDŁOWEGO UŻYTKOWANIAREGULATORA Płączenie elementów regulatra należy wyknać zgdnie z rys.3. WYŁ LATO ZAŁ PRIO ZEGAR Ekran zegara pmpa CWU wyłączna wyłączenie biegu grzewczeg w prze letniej (pmpa CO nie pracuje). Kminek pracuje tylk w funkcji przygtwania CWU. praca standardwa (równległa praca pmp) bez wyróżniania bwdu CWU szybsze siągnięcie gtwści zasbnika CWU pprzez graniczenie dbiru ciepła przez bieg grzewczy. Pmpa CO pracuje cyklicznie. Wyłączenie pmpy CWU p naładwaniu zbirnika pwduje pwrót d zwykłeg działania pmpy CO pza strefami czaswymi pmpa pracuje jak w trybie ZAŁ a w strefie czaswej jak PRIO ZEGAR $1 17:15 Ekran przedstawia aktualny czas i numer bwiązującej strefy czaswej. Krekta czasu jest mżliwa p przyciśnięciu USTAW(5), w efekcie czeg zacznie mrugać ple minut. Mrugającą wartść mżna zmienić przyciskając + lub -. Naciskając przycisk WYBIERZ (3) przechdzimy d pla gdzin (które również mżna zmienić +/- ). Przyciśnięcie USTAW zatwierdza zmiany (ple zegara przestanie mrugać). Ekran ustawiania parametrów PzimUS 0 12 Standardw pzim ustawiania parametrów wynsi 0 c znacza, ze parametry nie są dstępne. P zmianie pzimu na 1 2 lub 3 klejne ekrany pkazują wartści parametrów. Ostatni ekran zawiera **** p którym następuje pwrót d pisanych wcześnie ekranów. 9

10 PARAMETRY PO ZIOMU 1 NAZWA ZAKRES WARTOŚĆ FUNKCJA FABRYCZNA TempKOM C 70 C Temperatura zadana kminka utrzymywana przez regulatr. TzaŁ BUF C 50 C Minimalna temp. kminka przy której załącza się pmpa P2(BUF) T zał CO C 55 C Minimalna temp. BUFORA przy której załącza się pmpa P3(CO) TzaŁ CWU C 50 C Minimalna temp. BUFORA przy której załącza się pmpa P1(CWU) Tmax CWU C 65 C Maksymalna temp. zasbnika CWU. Przekrczenie wyłącza pmpę ładującą DeltaBUF C 2 C Minimalna różnica temperatur kminka i BUFORA knieczna d pracy pmpy P2(BUF) DeltaCWU C 2 C Minimalna różnica temperatur BUFORA i zasbnika C WU knieczna d pracy pmpy P1(CWU) PARAMETRY POZIOMU 2 PARAMETRY POZIOMU 3 NAZWA ZAKRES WARTOŚĆ FUNKCJA FABRYCZNA t Pauza s 20s Czas spczynku przepustnicy pmiędzy klejnymi zmianami płżenia stanwył % 0% Płżenie przepustnicy w stanie wyłączenia zasilania (0%- pełne zamknięcie, 100% pełne twarcie) t StpCO min 4min Czas przerwy pmpy CO w trybie pracy cyklicznej. P upływie teg czasu pmpa załącza się na 45 sek T.AL.KOM C 85 C Temp. kminka p przekrczeniu której nastąpi sygnalizacja alarmu T.AL.BUF C 85 C Temp. BUFORA p przekrczen iu której nastąpi sygnalizacja alarmu T.WylKOM C 10 C Obniżenie Temp. kminka w stsunku d temp zadanej p przekrczeniu której nastąpi dliczanie czasu 30min d wyłączenia kminka (warunek stpu przy TrybKOM=AUTO) T.przSTR C 60 C Temp. graniczna przy której zadziała przekaźnik STEROWANIE (w zależnści d funkcji PrzekSTR ) PrzekSTR Załączanie przekaźnika STEROWANIE gdy 0 Temp. kminka wyższa niż T.przSTR 1 Temp. BUF wyższa niż T.przSTR 2 Temp. CWU wyższa niż T.przSTR 3 Pracuje pmpa BUF (P2) 4 Pracuje pmpa CWU (P1) 5 Pracuje pmpa CO (P3) 6 Załączny jest ALARM (patrz Ekran alarmów ) NAZWA ZAKRES WARTOŚĆ FUNKCJA FABRYCZNA STRF1 d 0: :45 6:00 Pra rzpczęcia 1 strefy czaswej STRF1 d 0: :45 8:00 Pra zakńczenia 1 strefy czaswej STRF2 d 0: :45 14:00 Pra rzpczęcia 2 strefy czaswej STRF2 d 0: :45 17:30 Pra zakńczenia 2 strefy czaswej STRF3 d 0: :45 20:00 Pra rzpczęcia 3 strefy czaswej STRF3 d 0: :45 22:30 Pra zakńczenia 3 strefy czaswej 10 11
