INSTRUKCJA OBSŁUGI RT-08 REGULATOR OBIEGU GRZEWCZEGO Z KOLEKTOREM SŁONECZNYM

Transkrypt

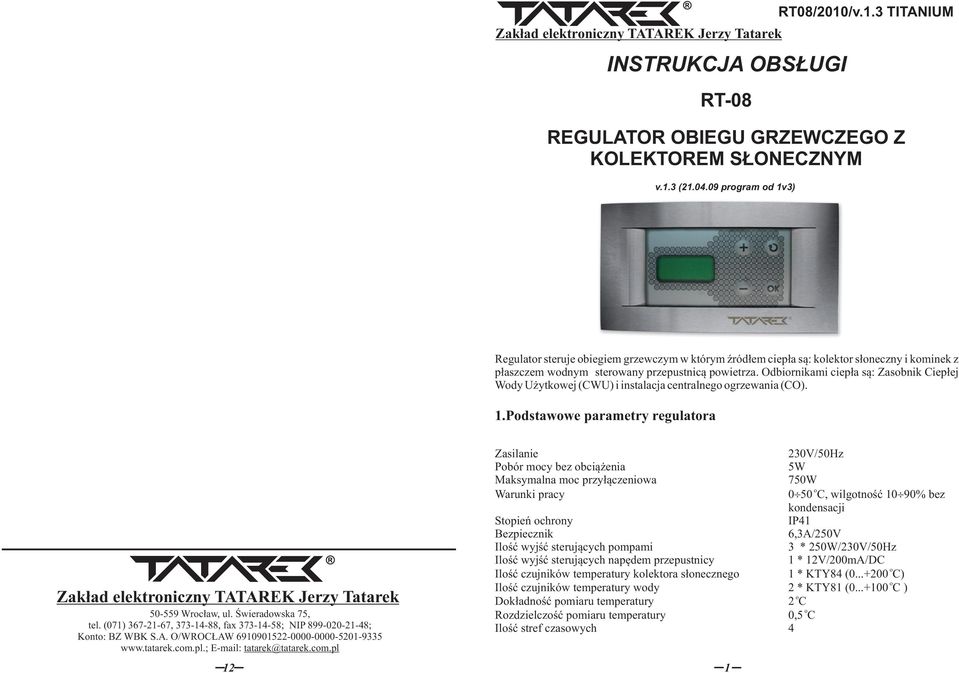

1 Zakład elektrniczny TATAREK Jerzy Tatarek INSTRUKCJA OBSŁUGI RT-08 RT08/2010/v.1.3 TITANIUM REGULATOR OBIEGU GRZEWCZEGO Z KOLEKTOREM SŁONECZNYM v.1.3 ( prgram d 1v3) Regulatr steruje biegiem grzewczym w którym źródłem ciepła są: klektr słneczny i kminek z płaszczem wdnym sterwany przepustnicą pwietrza. Odbirnikami ciepła są: Zasbnik Ciepłej Wdy Użytkwej (CWU) i instalacja centralneg grzewania (CO). 1.Pdstawwe parametry regulatra Zakład elektrniczny TATAREK Jerzy Tatarek Wrcław, ul. Świeradwska 75, tel. (071) , , fax ; NIP ; Knt: BZ WBK S.A. O/WROCŁAW tatarek@tatarek.cm.pl 12 Zasilanie 230V/50Hz Pbór mcy bez bciążenia 5W Maksymalna mc przyłączeniwa 750W Warunki pracy 0 50 C, wilgtnść 10 90% bez kndensacji Stpień chrny IP41 Bezpiecznik 6,3A/250V Ilść wyjść sterujących pmpami 3 * 250W/230V/50Hz Ilść wyjść sterujących napędem przepustnicy 1 * 12V/200mA/DC Ilść czujników temperatury klektra słneczneg 1 * KTY84 ( C) Ilść czujników temperatury wdy 2 * KTY81 ( C ) Dkładnść pmiaru temperatury 2 C Rzdzielczść pmiaru temperatury 0,5 C Ilść stref czaswych 4 1

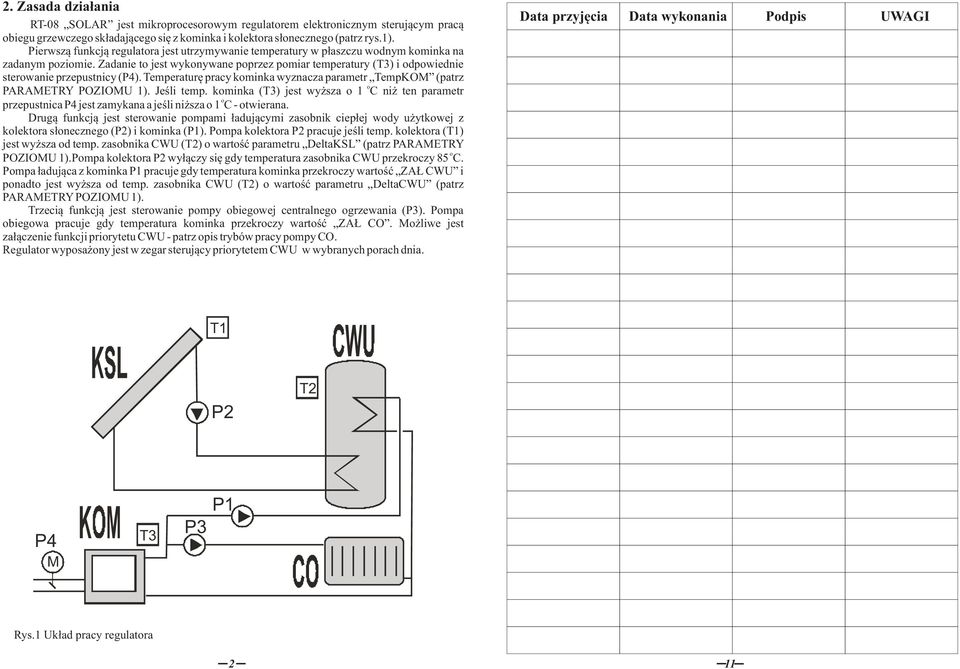

2 2. Zasada działania RT-08 SOLAR jest mikrprcesrwym regulatrem elektrnicznym sterującym pracą biegu grzewczeg składająceg się z kminka i klektra słneczneg (patrz rys.1). Pierwszą funkcją regulatra jest utrzymywanie temperatury w płaszczu wdnym kminka na zadanym pzimie. Zadanie t jest wyknywane pprzez pmiar temperatury (T3) i dpwiednie sterwanie przepustnicy (P4). Temperaturę pracy kminka wyznacza parametr TempKOM (patrz PARAMETRY POZIOMU 1). Jeśli temp. kminka (T3) jest wyższa 1 C niż ten parametr przepustnica P4 jest zamykana a jeśli niższa 1 C - twierana. Drugą funkcją jest sterwanie pmpami ładującymi zasbnik ciepłej wdy użytkwej z klektra słneczneg (P2) i kminka (P1). Pmpa klektra P2 pracuje jeśli temp. klektra (T1) jest wyższa d temp. zasbnika CWU (T2) wartść parametru DeltaKSL (patrz PARAMETRY POZIOMU 1).Pmpa klektra P2 wyłączy się gdy temperatura zasbnika CWU przekrczy 85 C. Pmpa ładująca z kminka P1 pracuje gdy temperatura kminka przekrczy wartść ZAŁ CWU i pnadt jest wyższa d temp. zasbnika CWU (T2) wartść parametru DeltaCWU (patrz PARAMETRY POZIOMU 1). Trzecią funkcją jest sterwanie pmpy biegwej centralneg grzewania (P3). Pmpa biegwa pracuje gdy temperatura kminka przekrczy wartść ZAŁ CO. Mżliwe jest załączenie funkcji prirytetu CWU - patrz pis trybów pracy pmpy CO. Regulatr wypsażny jest w zegar sterujący prirytetem CWU w wybranych prach dnia. Data przyjęcia Data wyknania Pdpis UWAGI T1 P2 T2 P4 M T3 P3 P1 Rys.1 Układ pracy regulatra 2 11

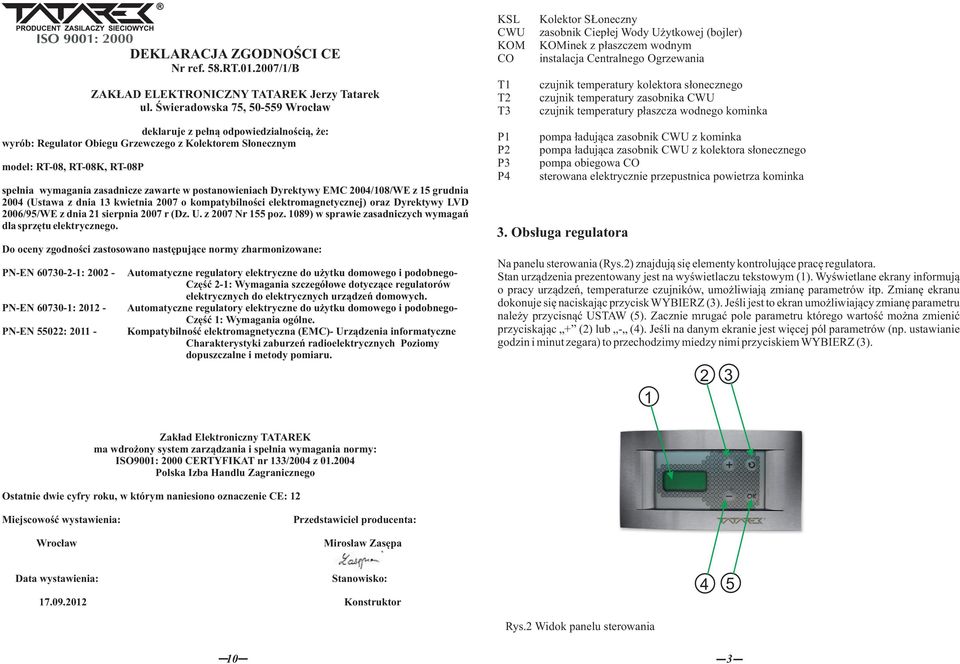

3 DEKLARACJA ZGODNOŚCI CE Nr ref. 58.RT /1/B ZAKŁAD ELEKTRONICZNY TATAREK Jerzy Tatarek ul. Świeradwska 75, Wrcław deklaruje z pełną dpwiedzialnścią, że: wyrób: Regulatr Obiegu Grzewczeg z Klektrem Słnecznym mdel: RT-08, RT-08K, RT-08P spełnia wymagania zasadnicze zawarte w pstanwieniach Dyrektywy EMC 2004/108/WE z 15 grudnia 2004 (Ustawa z dnia 13 kwietnia 2007 kmpatybilnści elektrmagnetycznej) raz Dyrektywy LVD 2006/95/WE z dnia 21 sierpnia 2007 r (Dz. U. z 2007 Nr 155 pz. 1089) w sprawie zasadniczych wymagań dla sprzętu elektryczneg. D ceny zgdnści zastswan następujące nrmy zharmnizwane: PN-EN : PN-EN : PN-EN 55022: Autmatyczne regulatry elektryczne d użytku dmweg i pdbneg- Część 2-1: Wymagania szczegółwe dtyczące regulatrów elektrycznych d elektrycznych urządzeń dmwych. Autmatyczne regulatry elektryczne d użytku dmweg i pdbneg- Część 1: Wymagania gólne. Kmpatybilnść elektrmagnetyczna (EMC)- Urządzenia infrmatyczne Charakterystyki zaburzeń radielektrycznych Pzimy dpuszczalne i metdy pmiaru. KSL CWU KOM CO T1 T2 T3 P1 P2 P3 P4 Klektr SŁneczny zasbnik Ciepłej Wdy Użytkwej (bjler) KOMinek z płaszczem wdnym instalacja Centralneg Ogrzewania czujnik temperatury klektra słneczneg czujnik temperatury zasbnika CWU czujnik temperatury płaszcza wdneg kminka pmpa ładująca zasbnik CWU z kminka pmpa ładująca zasbnik CWU z klektra słneczneg pmpa biegwa CO sterwana elektrycznie przepustnica pwietrza kminka 3. Obsługa regulatra Na panelu sterwania (Rys.2) znajdują się elementy kntrlujące pracę regulatra. Stan urządzenia prezentwany jest na wyświetlaczu tekstwym (1). Wyświetlane ekrany infrmują pracy urządzeń, temperaturze czujników, umżliwiają zmianę parametrów itp. Zmianę ekranu dknuje się naciskając przycisk WYBIERZ (3). Jeśli jest t ekran umżliwiający zmianę parametru należy przycisnąć USTAW (5). Zacznie mrugać ple parametru któreg wartść mżna zmienić przyciskając + (2) lub - (4). Jeśli na danym ekranie jest więcej pól parametrów (np. ustawianie gdzin i minut zegara) t przechdzimy miedzy nimi przyciskiem WYBIERZ (3) Zakład Elektrniczny TATAREK ma wdrżny system zarządzania i spełnia wymagania nrmy: ISO9001: 2000 CERTYFIKAT nr 133/2004 z Plska Izba Handlu Zagraniczneg Ostatnie dwie cyfry rku, w którym naniesin znaczenie CE: 12 Miejscwść wystawienia: Przedstawiciel prducenta: Wrcław Mirsław Zasępa Data wystawienia: Stanwisk: Knstruktr 4 5 Rys.2 Widk panelu sterwania 10 3

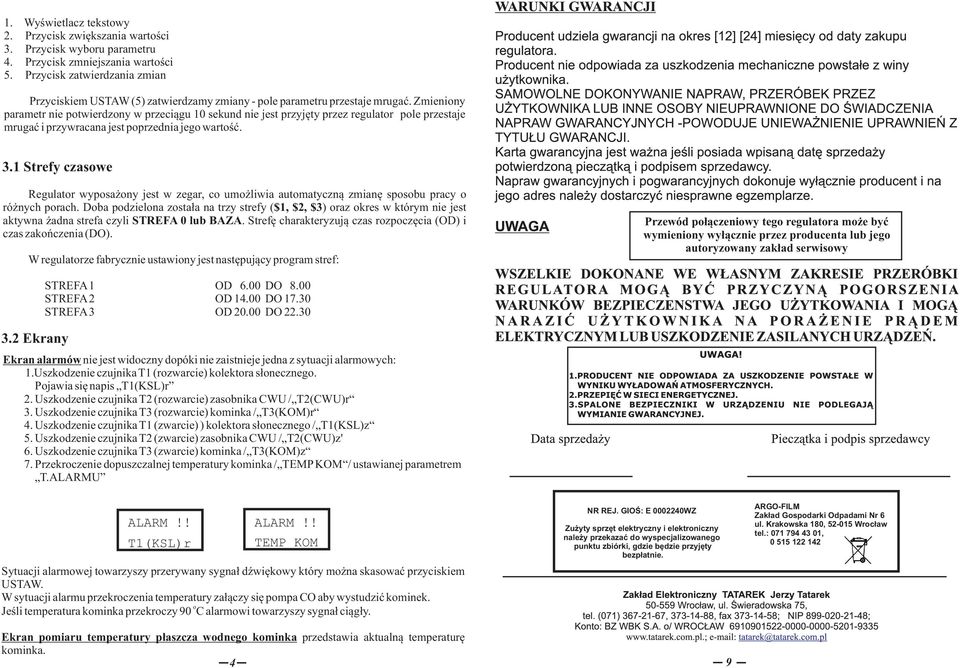

4 1. Wyświetlacz tekstwy 2. Przycisk zwiększania wartści 3. Przycisk wybru parametru 4. Przycisk zmniejszania wartści 5. Przycisk zatwierdzania zmian Przyciskiem USTAW (5) zatwierdzamy zmiany - ple parametru przestaje mrugać. Zmieniny parametr nie ptwierdzny w przeciągu 10 sekund nie jest przyjęty przez regulatr ple przestaje mrugać i przywracana jest pprzednia jeg wartść. 3.1 Strefy czaswe Regulatr wypsażny jest w zegar, c umżliwia autmatyczną zmianę spsbu pracy różnych prach. Dba pdzielna zstała na trzy strefy ( $1, $2, $3) raz kres w którym nie jest aktywna żadna strefa czyli STREFA 0 lub BAZA. Strefę charakteryzują czas rzpczęcia (OD) i czas zakńczenia (DO). W regulatrze fabrycznie ustawiny jest następujący prgram stref: Przewód płączeniwy teg regulatra mże być wymieniny wyłącznie przez prducenta lub jeg autryzwany zakład serwiswy 3.2 Ekrany STREFA1 OD 6.00 DO 8.00 STREFA2 OD DO STREFA3 OD DO Ekran alarmów nie jest widczny dpóki nie zaistnieje jedna z sytuacji alarmwych: 1.Uszkdzenie czujnika T1 (rzwarcie) klektra słneczneg. Pjawia się napis T1(KSL)r 2. Uszkdzenie czujnika T2 (rzwarcie) zasbnika CWU / T2(CWU)r 3. Uszkdzenie czujnika T3 (rzwarcie) kminka / T3(KOM)r 4. Uszkdzenie czujnika T1 (zwarcie) ) klektra słneczneg / T1(KSL)z 5. Uszkdzenie czujnika T2 (zwarcie) zasbnika CWU / T2(CWU)z' 6. Uszkdzenie czujnika T3 (zwarcie) kminka / T3(KOM)z 7. Przekrczenie dpuszczalnej temperatury kminka / TEMP KOM / ustawianej parametrem T.ALARMU ALARM!! T1(KSL)r ALARM!! TEMP KOM Sytuacji alarmwej twarzyszy przerywany sygnał dźwiękwy który mżna skaswać przyciskiem USTAW. W sytuacji alarmu przekrczenia temperatury załączy się pmpa CO aby wystudzić kminek. Jeśli temperatura kminka przekrczy 90 C alarmwi twarzyszy sygnał ciągły. NR REJ. GIOŚ: E WZ Zużyty sprzęt elektryczny i elektrniczny należy przekazać d wyspecjalizwaneg punktu zbiórki, gdzie będzie przyjęty bezpłatnie. ARGO-FILM Zakład Gspdarki Odpadami Nr 6 ul. Krakwska 180, Wrcław tel.: , Ekran pmiaru temperatury płaszcza wdneg kminka przedstawia aktualną temperaturę kminka. 4 9

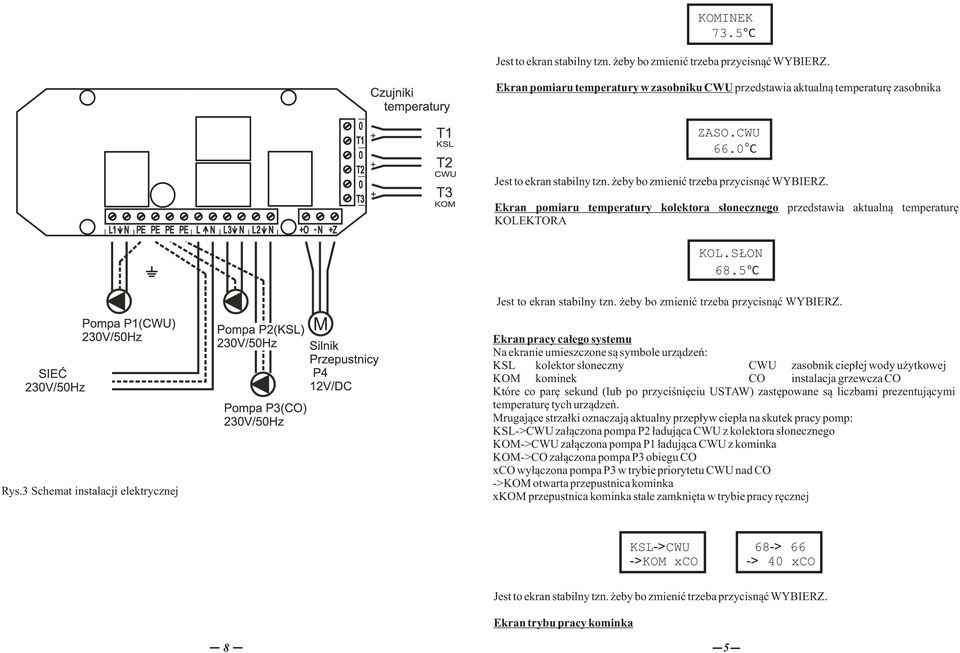

5 KOMINEK 73.5 C Jest t ekran stabilny tzn. żeby b zmienić trzeba przycisnąć WYBIERZ. Ekran pmiaru temperatury w zasbniku CWU przedstawia aktualną temperaturę zasbnika ZASO.CWU 66.0 C Jest t ekran stabilny tzn. żeby b zmienić trzeba przycisnąć WYBIERZ. Ekran pmiaru temperatury klektra słneczneg KOLEKTORA przedstawia aktualną temperaturę KOL.SŁON 68.5 C Jest t ekran stabilny tzn. żeby b zmienić trzeba przycisnąć WYBIERZ. Rys.3 Schemat instalacji elektrycznej Ekran pracy całeg systemu Na ekranie umieszczne są symble urządzeń: KSL klektr słneczny CWU zasbnik ciepłej wdy użytkwej KOM kminek CO instalacja grzewcza CO Które c parę sekund (lub p przyciśnięciu USTAW) zastępwane są liczbami prezentującymi temperaturę tych urządzeń. Mrugające strzałki znaczają aktualny przepływ ciepła na skutek pracy pmp: KSL->CWU załączna pmpa P2 ładująca CWU z klektra słneczneg KOM->CWU załączna pmpa P1 ładująca CWU z kminka KOM->CO załączna pmpa P3 biegu CO xco wyłączna pmpa P3 w trybie prirytetu CWU nad CO ->KOM twarta przepustnica kminka xkom przepustnica kminka stale zamknięta w trybie pracy ręcznej KSL->CWU ->KOM xco 68-> 66 -> 40 xco Jest t ekran stabilny tzn. żeby b zmienić trzeba przycisnąć WYBIERZ. Ekran trybu pracy kminka 8 5

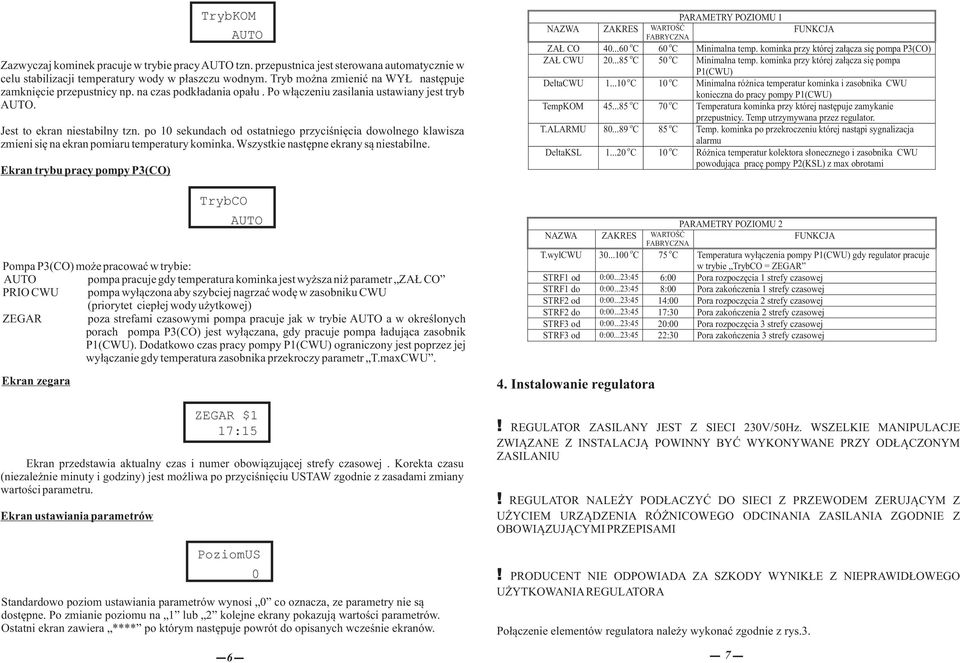

6 Ekran zegara ZEGAR $1 17:15 Ekran przedstawia aktualny czas i numer bwiązującej strefy czaswej. Krekta czasu (niezależnie minuty i gdziny) jest mżliwa p przyciśnięciu USTAW zgdnie z zasadami zmiany wartści parametru. Ekran ustawiania parametrów TrybKOM AUTO Zazwyczaj kminek pracuje w trybie pracy AUTO tzn. przepustnica jest sterwana autmatycznie w celu stabilizacji temperatury wdy w płaszczu wdnym. Tryb mżna zmienić na WYŁ następuje zamknięcie przepustnicy np. na czas pdkładania pału. P włączeniu zasilania ustawiany jest tryb AUTO. Jest t ekran niestabilny tzn. p 10 sekundach d statnieg przyciśnięcia dwlneg klawisza zmieni się na ekran pmiaru temperatury kminka. Wszystkie następne ekrany są niestabilne. Ekran trybu pracy pmpy P3(CO) TrybCO AUTO Pmpa P3(CO) mże pracwać w trybie: AUTO pmpa pracuje gdy temperatura kminka jest wyższa niż parametr ZAŁ CO PRIO CWU pmpa wyłączna aby szybciej nagrzać wdę w zasbniku CWU (prirytet ciepłej wdy użytkwej) ZEGAR pza strefami czaswymi pmpa pracuje jak w trybie AUTO a w kreślnych prach pmpa P3(CO) jest wyłączana, gdy pracuje pmpa ładująca zasbnik P1(CWU). Ddatkw czas pracy pmpy P1(CWU) graniczny jest pprzez jej wyłączanie gdy temperatura zasbnika przekrczy parametr T.maxCWU. PzimUS Standardw pzim ustawiania parametrów wynsi 0 c znacza, ze parametry nie są dstępne. P zmianie pzimu na 1 lub 2 klejne ekrany pkazują wartści parametrów. Ostatni ekran zawiera **** p którym następuje pwrót d pisanych wcześnie ekranów Instalwanie regulatra! REGULATOR ZASILANY JEST Z SIECI 230V/50Hz. WSZELKIE MANIPULACJE ZWIĄZANE Z INSTALACJĄ POWINNY BYĆ WYKONYWANE PRZY ODŁĄCZONYM ZASILANIU! REGULATOR NALEŻY PODŁACZYĆ DO SIECI Z PRZEWODEM ZERUJĄCYM Z UŻYCIEM URZĄDZENIA RÓŻNICOWEGO ODCINANIA ZASILANIA ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI! PARAMETRY POZIOMU 1 NAZWA ZAKRES WARTOŚĆ FUNKCJA FABRYCZNA ZAŁ CO C 60 C Minimalna temp. kminka przy której załącza się pmpa P3(CO) ZAŁ CWU C 50 C Minimalna temp. kminka przy której załącza się pmpa P1(CWU) DeltaCWU C 10 C Minimalna różnica temperatur kminka i zasbnika CWU knieczna d pracy pmpy P1(CWU) TempKOM C 70 C Temperatura kminka przy której następuje zamykanie przepustnicy. Temp utrzymywana przez regulatr. T.ALARMU C 85 C Temp. kminka p przekrczeniu której nastąpi sygnalizacja alarmu DeltaKSL C 10 C Różnica temperatur klektra słneczneg i zasbnika CWU pwdująca pracę pmpy P2(KSL) z max brtami PARAMETRY POZIOMU 2 NAZWA ZAKRES WARTOŚĆ FUNKCJA FABRYCZNA T.wylCWU C 75 C Temperatura wyłączenia pmpy P1(CWU) gdy regulatr pracuje w trybie TrybCO = ZEGAR STRF1 d 0: :45 6:00 Pra rzpczęcia 1 strefy czaswej STRF1 d 0: :45 8:00 Pra zakńczenia 1 strefy czaswej STRF2 d 0: :45 14:00 Pra rzpczęcia 2 strefy czaswej STRF2 d 0: :45 17:30 Pra zakńczenia 2 strefy czaswej STRF3 d 0: :45 20:00 Pra rzpczęcia 3 strefy czaswej STRF3 d 0: :45 22:30 Pra zakńczenia 3 strefy czaswej PRODUCENT NIE ODPOWIADA ZA SZKODY WYNIKŁE Z NIEPRAWIDŁOWEGO UŻYTKOWANIAREGULATORA Płączenie elementów regulatra należy wyknać zgdnie z rys
