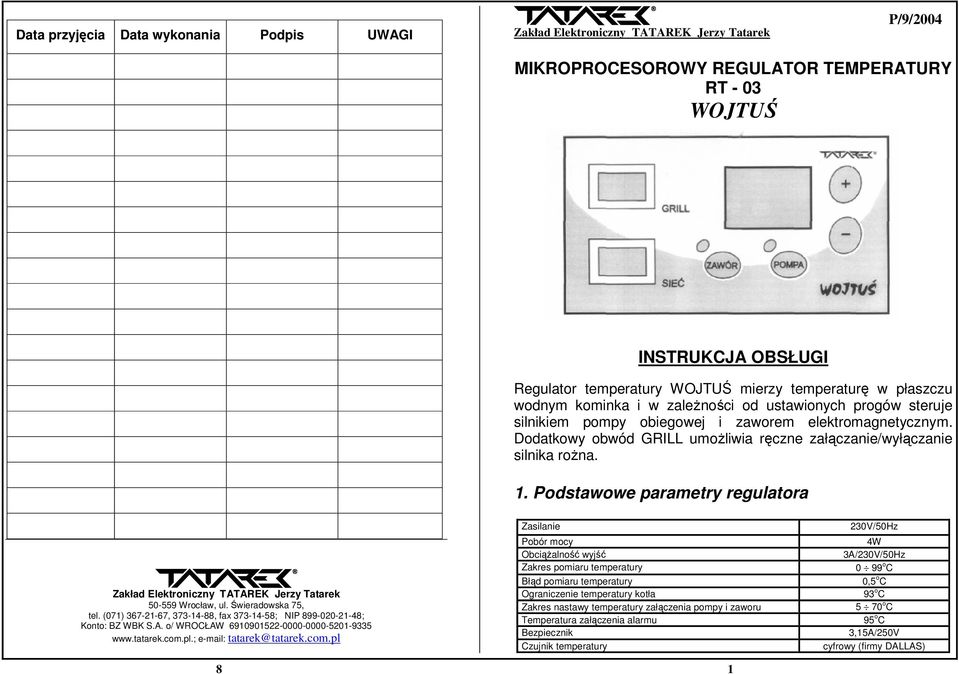

1 Data przyjęcia Data wykonania Podpis serwisanta UWAGI P/9/2004 MIKROPROCESOROWY REGUATOR TEMRATURY RT - 03 WOJTUŚ ISTRUKCJA OBSŁUGI Regulator temperatury WOJTUŚ mierzy temperaturę w płaszczu wodnym kominka i w zależności od ustawionych progów steruje silnikiem pompy obiegowej i zaworem elektromagnetycznym. Dodatkowy obwód GRI umożliwia ręczne załączanie/wyłączanie silnika rożna.. Podstawowe parametry regulatora Wrocław, ul. Świeradowska 75, tel. (07) , , fax ; IP ; Konto: BZ WBK S.A. o/ WROCŁAW tatarek@tatarek.com.pl 8 Zasilanie Pobór mocy Obciążalność wyjść Zakres pomiaru temperatury Błąd pomiaru temperatury Ograniczenie temperatury kotła Zakres nastawy temperatury załączenia pompy i zaworu Temperatura załączenia alarmu Bezpiecznik Czujnik temperatury 230V/50Hz 4W 3A/230V/50Hz 0 99 o C 0,5 o C 93 o C 5 70 o C 95 o C 3,5A/250V cyfrowy (firmy DAAS)

2 2. Zasada działania Regulator załącza obwód pompy jeśli mierzona temp. jest wyższa niż nastawiona temperatura graniczna. Wyłączenie pompy następuje gdy temperatura obniży się o; 2 o C w stosunku do temp. granicznej. Jednocześnie ze sterowaniem pompy przełączane są zestyki STER (patrz rys.2) umożliwiające sterowanie np. wyłączaniem innego źródła ciepła. Obwód zaworu działa identycznie ale można dla niego ustawić inną temp. graniczną. Przekroczenie temp. 95 o C sygnalizowane jest alarmem dźwiękowym i mruganiem wyświetlacza. Alarm wyłączy się gdy temp. spadnie poniżej 93 o C. Regulator zabezpiecza instalację przed zamarzaniem automatycznie załączając pompę obiegową gdy mierzona temp. jest niższa niż 4 o C. W PRZYPADKU USZKODZEIA CZUJIKA UB JEGO IEPODŁĄCZEIA SYGAIZOWAA JEST AWARIA (sygnał dźwiękowy, na wyświetlaczu mruga symbol - - ). 3. Obsługa regulatora a panelu sterowania (Rys. ) znajduje się wyłącznik zasilania regulatora i wyłącznik rożna 2. Wyświetlacz 3 wskazuje mierzoną temperaturę. Włączenie zaworu sygnalizowane jest świeceniem lampki 5 a pompy lampką 7. aciśnięcie przycisku ZAWÓR 6 powoduje przejście do fazy programowania temp. progowej zadziałania zaworu. Mruga lampka 5 a na wyświetlaczu 3 temperatura graniczna, którą można zmieniać przyciskami 4 i 9. Po upływie czasu 0 sek. od ostatniego naciśnięcia dowolnego przycisku lub po ponownym naciśnięciu przycisku ZAWÓR 6, faza programowania kończy się. aciśnięcie przycisku POMPA 8 powoduje przejście do fazy programowania temp. progowej zadziałania pompy. Mruga lampka 7 a na wyświetlaczu 3 temperatura graniczna, którą można zmieniać przyciskami 4 i 9. Po upływie czasu 0 sek. od ostatniego naciśnięcia dowolnego przycisku lub po ponownym naciśnięciu przycisku POMPA 8, faza programowania kończy się. WARUKI GWARACJI. Producent udziela gwarancji na okres [2] [24] miesięcy od daty zakupu regulatora. 2. Producent nie odpowiada za uszkodzenia mechaniczne powstałe z winy użytkownika. 3. SAMOWOE DOKOYWAIE APRAW, PRZERÓBEK PRZEZ UŻYTKOWIKA UB IE OSOBY IEUPRAWIOE DO ŚWIADCZEIA APRAW GWARACYJYCH - POWODUJE UIEWAŻIEIE UPRAWIEŃ Z TYTUŁU GWARACJI. 4. Karta gwarancyjna jest ważna jeśli posiada wpisaną datę sprzedaży potwierdzoną pieczątką i podpisem sprzedawcy. 5. apraw gwarancyjnych i pogwarancyjnych dokonuje wyłącznie producent i na jego adres należy dostarczyć niesprawne egzemplarze. UWAGA WSZEKIE DOKOAE WE WŁASYM ZAKRESIE PRZERÓBKI REGUATORA MOGĄ BYĆ PRZYCZYĄ POGORSZEIA WARUKÓW BEZPIECZESTWA JEGO UŻYTKOWAIA I MOGĄ ARAZIĆ UŻYTKOWIKA A PORAŻEIE PRĄDEM EEKTRYCZYM UB USZKODZEIE ZASIAYCH URZĄDZEŃ. Data sprzedaży Pieczątka i podpis sprzedawcy Wrocław, ul. Świeradowska 75, tel. (07) , , fax ; IP ; Konto: BZ WBK S.A. o/ WROCŁAW tatarek@tatarek.com.pl 2 7

3 Montaż czujnika w płaszczu Tuleja RT03/00 M-20 Odgiętka Czujnik temperatury Tuleję wkręcić w płaszcz kominka Czujnik włożyć do tulei 5. Zdejmowanie maskownicy z regulatora 2 Rys. Widok panelu sterowania wkrętak 2 maskownica a) Włożyć dwa wkrętaki b) Energicznie nacisnąć c) Zdjąć maskownicę. Włącznik zasilania regulatora 2. Włącznik zasilania rożna 3. Wyświetlacz 4. Przycisk zwiększania wartości temp. granicznej 5. ampka pracy zaworu 6. Przycisk programowania temp. granicznej zaworu 7. ampka pracy pompy 8. Przycisk programowania temp. granicznej pompy 9. Przycisk zmniejszania wartości temp. granicznej 6 3

4 4. Instalowanie regulatora Instalacja mechaniczna regulatora RT - 03 Połączenie pompy, silnika rożna i zaworu należy dokonać z odpowiednich zacisków zgodnie z rys. 2 UWAGA! 55mm 45mm Przewód sieci elektrycznej połączyć z przewodami pompy i zaworu za pomocą złączki WAGO Czujnik temperatury należy połączyć wg. zasady przewód kolor czerwony +, przewód kolor biały zacisk -. Rys.3 Otwór pod regulator w ścianie do zamocowania podwójnej puszki P2 x mm Rys. 4 Otwór pod regulator w regipsie do zamocowania podwójnej puszki P2 x z. Puszka P2 x Regulator RT Wkręty 4. Maskownica z GRI SIEĆ 230V 50Hz ZAWÓR POMPA Rys. 2 Schemat elektryczny złączka typu WAGO Podłączyć regulator do przewodów wyprowadzonych do puszki zgodnie z schematem elektrycznym Włożyć regulator do puszki P2 x 60 i przykręcić czteroma wkrętami Zamontować maskownicę do regulatora 4 5
