Rozdział 1 Obsługa komputera Multifeeder 5000

Transkrypt

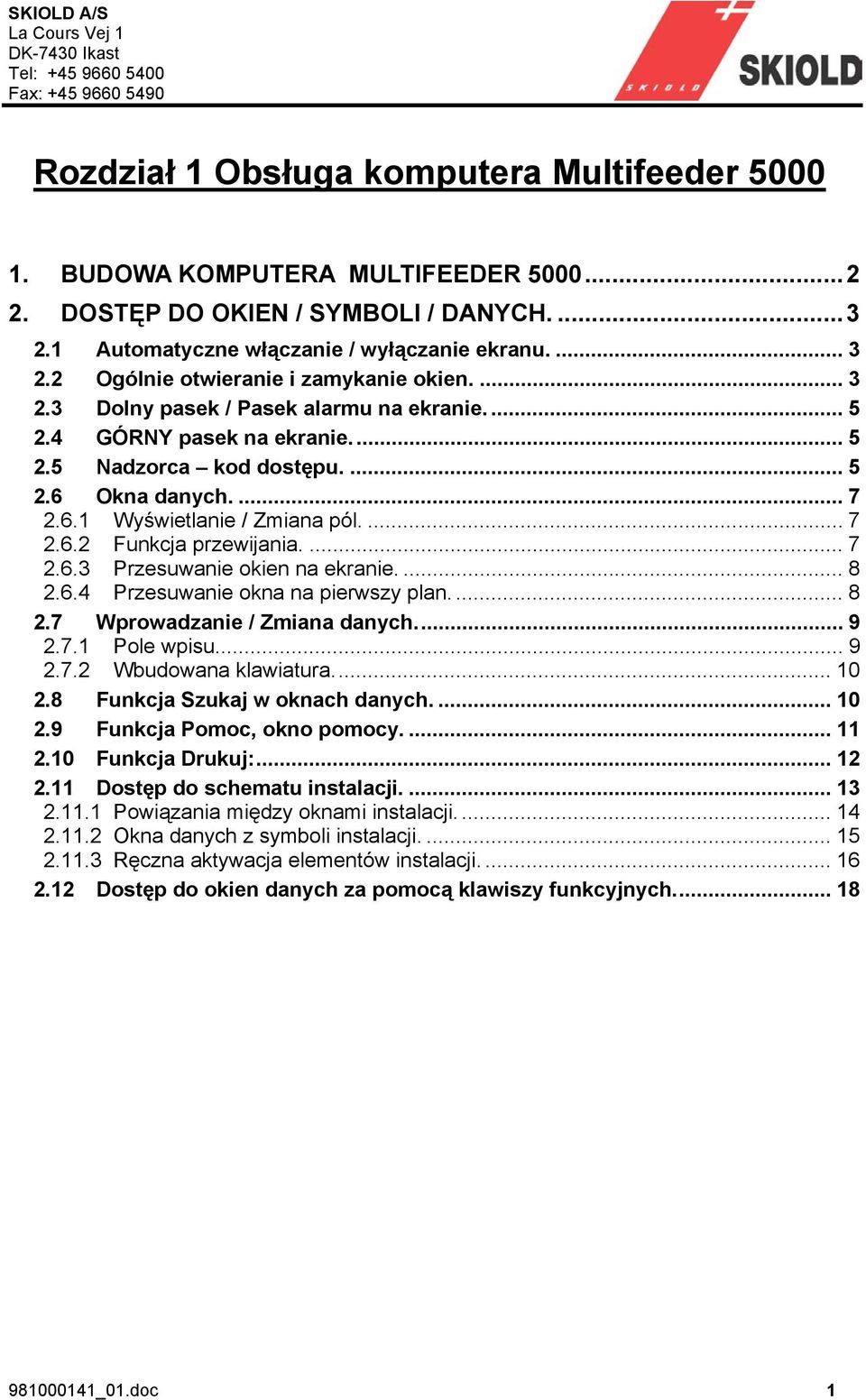

1 Rozdział 1 Obsługa komputera Multifeeder BUDOWA KOMPUTERA MULTIFEEDER DOSTĘP DO OKIEN / SYMBOLI / DANYCH Automatyczne włączanie / wyłączanie ekranu Ogólnie otwieranie i zamykanie okien Dolny pasek / Pasek alarmu na ekranie GÓRNY pasek na ekranie Nadzorca kod dostępu Okna danych Wyświetlanie / Zmiana pól Funkcja przewijania Przesuwanie okien na ekranie Przesuwanie okna na pierwszy plan Wprowadzanie / Zmiana danych Pole wpisu Wbudowana klawiatura Funkcja Szukaj w oknach danych Funkcja Pomoc, okno pomocy Funkcja Drukuj: Dostęp do schematu instalacji Powiązania między oknami instalacji Okna danych z symboli instalacji Ręczna aktywacja elementów instalacji Dostęp do okien danych za pomocą klawiszy funkcyjnych _01.doc 1

2 1. BUDOWA KOMPUTERA MULTIFEEDER 5000 MULTIFEEDER 5000 złożony jest z monitora, klawiatury i myszki, podobnie jak zwykły PC, ale nie jest on komputerem PC, który może być stosowany jako jednostka kontrolna. MULTIFEEDER stanowi niezależnie pracującą jednostkę kontrolną zawierającą wyłącznie program i dane do programu. Program zbudowany jest w oparciu o zasady systemu Windows, znane z PC, a obsługa odbywa się w ten sam sposób tj. przy użyciu myszki i klawiatury. Z przyczyn praktycznych, w programie MULTIFEEDER 5000, nie można wykonać niektórych ogólnych funkcji systemu Windows takich jak np. powiększanie lub zmniejszanie okien. Różnorodne obrazki i funkcje pokazane są na ekranie w postaci symboli i klikając na nie myszką można je otwierać/zamykać/aktywować. Aktualna instalacja przedstawiona jest na monitorze i istnieje bezpośrednie (on-line) powiązanie między wyrysowanymi symbolami a modułami instalacji: wagą, wyjściami/wejściami itp. Daje to możliwość obserwowania na schemacie technologicznym tego co dzieje się w instalacji. Aktywne elementy instalacji podświetlone są w kolorze jasnozielonym. Rys _01.doc

3 2. DOSTĘP DO OKIEN / SYMBOLI / DANYCH. 2.1 Automatyczne włączanie / wyłączanie ekranu. Ekran wyłączy się automatycznie w przypadku gdy myszka lub klawiatura nie były używane przez 15 minut. Ekran włącza się ponownie automatycznie po użyciu myszki lub klawiatury. Kiedy ekran jest wyłączony, NIE używać lewego przycisku myszki lub klawisza ENTER na klawiaturze. W przypadku wciśnięcia lewego przycisku myszki lub klawisza ENTER podczas gdy ekran jest wyłączony, a kursor znajduje się w polu danych, może dojść do nieumyślnego wprowadzenia danych. 2.2 Ogólnie otwieranie i zamykanie okien. Okna otwiera się klikając na okno/symbol (strona 3, rys. 2). Rys. 2 Maski wyświetlacza zamykane są przez kliknięcie na przekreślony kwadracik w lewym górnym rogu (strona 4, rys. 3) _01.doc 3

4 Rys. 3 Aby zamknąć okno nie zawierające oznaczonego pola zamykającego, należy umieścić w tym oknie kursor i kliknąć prawym przyciskiem myszki. Na symbolach schematu instalacji znajdują się dodatkowe okna danych, które wybiera się z okna menu klikając na symbol prawym przyciskiem myszki (strona 4,5, rys. 4, rys. 9). Rys. 4 Żądane bieżące okno otwiera się klikając na klawisz menu. W oknach menu znajdują się również okna, których nie można otworzyć są to dane serwisowe, do których dostęp ma tylko Nadzorca 3. Zaznaczone są one w menu tekstem szarego koloru. Okno menu zamyka się automatycznie klikając w miejsce na zewnątrz tego okna lub otwierając/zamykając inne okno. Z różnych okien danych można również przejść do podokien (okien szczegółowych). Sposób otwierania pod-okien zależy od danego okna danych. Niektóre okna otwiera się klikając na ikonę w GÓRNYM pasku (linijce) okna (strona 4, rys. 5), inne okna otwiera się klikając na różne pola danych. Rys. 5 Dalsze informacje na temat podokien pojawią się w następnych rozdziałach _01.doc

5 2.3 Dolny pasek / Pasek alarmu na ekranie. Alarmy i informacje odczytywane są na DOLNYM pasku ekranu (strona 5, rys. 6). Ostatni alarm/informacja będzie znajdował się na DOLNYM pasku. Rys. 6 W przypadku większej ilości nie potwierdzonych alarmów/informacji, ostatnie 20 z nich można odczytać klikając na symbol z lewej strony DOLNEGO paska. Rys. 8 Alarmy/informacje potwierdza się klikając na ikonę z prawej strony wiersza tekstowego. 2.4 GÓRNY pasek na ekranie. Na GÓRNYM pasku ekranu (strona 6, rys. 10) znajdziesz następujące funkcje: kody dostępu (nadzorca), data i godzina, pole wpisu/danych. Rys Nadzorca kod dostępu. Dane w systemie zamykane są za pomocą kodu dostępu, w zależności od poziomu ważności poszczególnych danych. Normalny status (domyślny) daje dostęp wyłącznie do otwierania okien i przeglądania danych. Jakkolwiek, zawsze można zrestartować komputer po wystąpieniu alarmu w normalnym statusie. W celu wprowadzania / zmiany danych należy być w statusie Nadzorca 1. Dane wrażliwe, takie jak zmiana danych daty i godziny, podsumowania itp. mogą zostać zmienione / wyzerowane w statusie Nadzorca 2. Nadzorca 3 zarezerwowany jest wyłącznie dla firmy SKIOLD w celu dostępu do danych konfiguracji. Standardowo nie istnieje kod dostępu do Nadzorca 1 i 2. Otwierane są przez klikniecie na numer Nadzorcy _01.doc 5

6 W celu otwarcia Nadzorcy, kliknij na Klucz z lewej strony GÓRNEGO paska ekranu (strona 6, rys. 11). Rys. 11 Aby uzyskać dostęp kliknij na numer Nadzorcy zostanie on aktywowany (strona 6, rys. 12). Po otwarciu Nadzorcy, zostanie on otoczony żółtą ramką. W celu wyłączenia Nadzorcy, kliknij na niego ponownie i żółta ramka zniknie. W celu zamknięcia maski wyświetlacza Nadzorca, należy umieścić kursor w dowolnym miejscu w obrębie tego okienka i następnie kliknąć prawym przyciskiem myszki (strona 6, rys. 12). Rys. 12 Aktywowany Nadzorca nr zostanie automatycznie zamknięty, w przypadku gdy klawiatura lub myszka nie są używane przez ostatnie 10 minut oraz w razie wystąpienia braku zasilania _01.doc

7 2.6 Okna danych Wyświetlanie / Zmiana pól. Po otwarciu okien danych, niektóre dane będą koloru białego, inne szarego. Białe dane mogą być zmieniane/otwierane podoknami. Szare dane nie mogą zostać zmienione - powody są dwa: dane te służą jedynie do wyświetlania lub nie został otwarty Nadzorca dający dostęp do ich zmiany Funkcja przewijania. W niektórych oknach, szczególnie oknach przeglądowych, znajduje się więcej wierszy/kolumn, które można wyświetlić. Okno można przewijać klikając na strzałkę na pasku przewijania (strona 7, rys. 13) w żądanym kierunku lub ciągnąc pasek (strona 7, rys. 14) -pasek ciągnie się umieszczając na nim kursor oraz wciskając lewy przycisk myszki i ciągnąc. Rys. 13 Rys _01.doc 7

8 2.6.3 Przesuwanie okien na ekranie. Otwarte okna danych można przesuwać po ekranie. W celu przesunięcia okna należy umieścić kursor w GÓRNYM pasku okna (strona 8, rys. 15) a następnie wcisnąć lewy przycisk myszki i trzymać go wciśniętym w czasie przesuwania okna na żądaną pozycję. W czasie kiedy lewy przycisk myszki jest wciśnięty, kolor ramki okna zmieni się na liliowy co ma na celu wskazanie, że zajmujesz się tym właśnie oknem. Rys. 15 Nie można przesuwać okien zawierających schematy technologiczne / rysunki instalacji Przesuwanie okna na pierwszy plan. W czasie kiedy równocześnie otwartych jest więcej okien, można je rozmieścić tak aby na siebie zachodziły. Okna znajdujące się w tle można przesunąć na pierwszy plan tylko wtedy, gdy widoczne są ich GÓRNE paski. Umieścić kursor na widocznej części GÓRNEGO paska okna, następnie wcisnąć lewy przycisk myszki i trzymać wciśniętym tak długo aż ramka okna zmieni kolor na liliowy. Wtedy okno znajdzie się na pierwszym planie _01.doc

9 2.7 Wprowadzanie / Zmiana danych Pole wpisu. Na górnym pasku ekranu znajduje się pole wpisu przedstawiające wpisane znaki (strona 9, rys. 16). Rys. 16 Dane znajdujące się w polu wpisu przekazywane są do pola danych w oknach w następujący sposób: umieść kursor w miejscu gdzie powinny być wpisane dane (strona 9, rys. 17), a następnie kliknij lewym przyciskiem myszki lub klawiszem ENTER na klawiaturze. Rys. 17 Dane w polu wpisu na GÓRNYM pasku usuwa się klawiszem DELETE na klawiaturze, lub jednorazowo po jednym znaku klawiszem BACKSPACE. Kiedy dane w polu wpisu zostały użyte (wciśnięto lewy przycisk myszki lub klawisz ENTER), zostaną one automatycznie wymazane w momencie wprowadzania nowych danych. UWAGA, WAŻNE!!!!!!! Kliknięcie lewym przyciskiem myszki lub klawiszem ENTER kiedy kursor jest umieszczony w polu danych spowoduje, że dane znajdujące się w polu wpisu zostaną zapisane w tym polu danych. Dlatego też zaleca się, aby dane z pola wpisu po zakończeniu ich wprowadzania były każdorazowo wymazywane za pomocą klawisza DELETE. Po automatycznym wygaśnięciu (wyłączeniu) nie wolno go włączać używając lewego przycisku myszki lub klawisza ENTER _01.doc 9

10 2.7.2 Wbudowana klawiatura. Program posiada również wbudowaną klawiaturę, którą można obsługiwać za pomocą myszki. Po kliknięciu na symbol przedstawiający klawiaturę po prawej stronie GÓRNEGO paska (jeśli nie jest wyświetlony kliknij na pole wpisu), klawiatura ukaże się na ekranie (strona 10, rys. 18). Rys. 18 Można pisać w polu wpisu klikając na żądany znak. 2.8 Funkcja Szukaj w oknach danych. W oknach przeglądu istnieje możliwość wprowadzenia kryteriów poszukiwań w celu wyboru pól, np. kojców, które odpowiadają danym kryteriom. Pierwszy wiersz danych w oknach przeglądu (strona 10, rys. 19) przedstawia, poprzez podkreślenie pola danych, kolumny, które mogą być wyposażone w kryteria poszukiwań. Rys. 19 W zależności od wprowadzonych kryteriów poszukiwań, mają one różne funkcje. W niektórych szukasz pól, w których dane są większe od wprowadzonej wartości. Inne pozwalają na wyszukanie danych równych wprowadzonej wartości. Funkcje kryteriów opisane zostały w dalszych rozdziałach. Na obrazkach wyświetlacza można wybrać określony numer w wierszu, np. Nr Kojca przez wprowadzenie numeru kojca pod kryterium poszukiwań. Ten numer kojca ukaże się jako pierwszy na liście. Po wprowadzeniu kryterium, komputer zacznie szukać pól jemu odpowiadających. Różnorodne kryteria mogą być wprowadzane równocześnie i wszystkie zostaną spełnione _01.doc

11 2.9 Funkcja Pomoc, okno pomocy. Z okien danych można wezwać okno pomocy. Klikając na ikonę? w GÓRNYM pasku okna danych (strona 11, rys. 20) otwieramy graficzne okno pomocy, z którego pokazane jest, które okna/funkcje mogą zostać aktywowane z okna, z którego aktywowano pomoc. Rys _01.doc 11

12 2.10 Funkcja Drukuj: Z komputera MULTIFEEDER można wydrukować dane w przypadku gdy podłączona jest do niego drukarka (seryjna) lub jeśli program LOG dla podsumowań zewnętrznych danych jest stosowany w PC. Okno DRUKUJ z aktywuje się z różnych okien klikając na symbol drukarki. Kiedy okno druku otwarte zostało z przeglądów (Rys. 22) Od oraz Do wskaże od najniższego do najwyższego numeru, które wyświetlone są na oknie przeglądu. Jeśli Od oraz Do mają być odwrotne, zmień wskazany Nr. W zależności od okien, z których aktywowana jest funkcja druku, okno druku pozwala na wybór tego, co ma zostać wydrukowane. Wybierz co chcesz wydrukować klikając na tekst i zostanie on podkreślony. Rys. 22 Można wybrać czy druk ma być z lub bez kryterium poszukiwań klikając na tekst [z kryterium szukaj]. Wybierając z kryterium szukaj, drukowane są wyłącznie numery spełniające kryteria poszukiwań wprowadzone w oknie przeglądu przed aktywacją drukowania. W przypadku niektórych okien, drukowane dane mogą być zależne od wprowadzonych kryteriów poszukiwań. Po zdefiniowaniu tego co ma być wydrukowane, kliknij na tekst [DRUKUJ]. Po rozpoczęciu drukowania, można je anulować klikając na tekst [ANULUJ]. W przypadku gdy drukowanie wybrane zostało z pojedynczego okna (strona 12, rys. 23), np. z KOJEC, wszystkie dane dotyczące tego okna zostaną wydrukowane. Nie ma możliwości wyboru. Rys _01.doc

13 2.11 Dostęp do schematu instalacji. W podstawowej masce wyświetlacza indywidualne części instalacji podzielone są na logiczne, oddzielne okna (strona 2, rys. 1). Różne mieszalniki z przynależnymi im zaworami systemowymi można znaleźć w oknie Silosy z przynależnymi podajnikami itp. Znajdują się w jednym lub więcej okien, w zależności od rozmiaru instalacji. Indywidualne główne linie karmienia z zaworami podzielone są na oddzielne okna. Mieszalniki połączone z instalacją przedstawione są w podstawowym obrazie jako symbole. Stan mieszalników wskazany jest na symbolach. Co więcej, kolor krawędzi symboli wskazuje na stan mieszalników: niebieski - brak aktywacji, zielony aktywacja rozpoczęta, czerwony alarm mieszalnika. Aby otworzyć okno z częściami instalacji, kliknij na to okno (strona 13, rys. 24). Rys. 24 Aby zamknąć okno, kliknij na kwadracik w lewym górnym rogu wyświetlonego obrazu (strona 13, rys. 25). Rys. 25 Okien ze schematami instalacji nie można przesuwać na ekranie. Otwarte okno ze schematem instalacji przedstawia jak, z jakich elementów i w jaki sposób jest zbudowana instalacja _01.doc 13

14 Rys. 26 Rys Powiązania między oknami instalacji. Nie wszystkie części instalacji mogą znajdować się w tym samym oknie. W celu powiązania razem elementów instalacji znajdujących się w różnych oknach, wyrysowane są powiązania z numerami. Symbole powiązań o tym samym numerze odnoszą się do siebie nawzajem (strona 14, rys. 28 i 29), patrz również strona 14, rys. 26 i 27. Rys. 28 Rys _01.doc

15 Okna danych z symboli instalacji. Z symboli instalacji Mieszalnik, Silosy oraz Zawory można otworzyć okna z danymi dla określonego numeru symbolu. Okno otwieramy klikając na numer symbolu. Klikając na numer zaworu, otwieramy okno z danymi dla tego zaworu (strona 15, rys. 30). Rys. 30 Klikając na mieszalnik, otwieramy okno aktywności dla tego mieszalnika (strona 15, rys. 31). Rys _01.doc 15

16 Ręczna aktywacja elementów instalacji. Części instalacji, pompy, zawory, podajniki itp. można uruchamiać ręcznie bezpośrednio ze schematu. W celu przeprowadzenia ręcznej obsługi należy uaktywnić Nadzorcę 2. Po kliknięciu prawym przyciskiem myszki na symbol elementu, który chcemy uruchomić, pojawi się okno menu. Następnie nastawić symbol na tryb ręczny klikając na tekst RĘCZNY (strona 16, rys. 32). Rys. 32 Kiedy symbol jest w trybie ręcznym, kolor jego krawędzi zmieni się na jasnoczerwony. Symbol otwiera się (aktywuje) i zamyka klikając na niego lewym przyciskiem myszki.. W czasie kiedy symbol jest otwarty, kolor jego tła jest jasnozielony a kolor krawędzi jasnoczerwony (strona 16, rys. 34). Kiedy symbol jest zamknięty, kolor jego tła jest ciemnozielony a kolor krawędzi jasnoczerwony (strona 16, rys. 33). Rys. 33 Rys _01.doc

17 W celu przełączenia symbolu z powrotem na tryb automatyczny, kliknij prawym przyciskiem myszki na symbol a następnie w menu kliknij na tekst AUTO (strona 17, rys. 35). Rys. 35 Każdy symbol należy przełączać osobno na tryb RĘCZNY/AUTO. W przypadku gdy niektóre symbole znajdują się w trybie RĘCZNY, nie można przeprowadzić automatycznej obsługi na tej części instalacji. Pojawi się alarm z informacją, że symbol jest w trybie RĘCZNY. WAŻNE!!! Przed przestawieniem symbolu z powrotem na automatyczny, należy go najpierw zamknąć kolor tła musi być ciemnozielony a kolor krawędzi jasnoczerwony (strona 16, rys. 33) _01.doc 17

18 2.12 Dostęp do okien danych za pomocą klawiszy funkcyjnych. Okna danych mogą zostać otwarte za pomocą klawiszy funkcyjnych (klawiszy F) znajdujących się na klawiaturze. Okna przeglądowe pojawią się po naciśnięciu klawisza F kiedy pole wpisu jest puste. Jeśli chcesz otworzyć okno danych dot. np. określonego kojca, naciśnij numer tego kojca a następnie klawisz F dla kojców [F1]. Otwarte okna danych zamknąć można klawiszami F. Wciskając jednocześnie klawisz [SHIFT] z danym klawiszem F, wszystkie otwarte okna, otwarte w danej grupie, np. wszystkie otwarte okna kojców, zostaną zamknięte za pomocą [SHIFT] + [F1]. Wszystkie okna danych można w tym samym czasie zamknąć klawiszem [F12]. Ikona Klawisz F Funkcja [F1] Kojec-dane [F2] LOCHA-dane (jeśli zainstalowano system LOCHA-dane) [F3] Czasy karmienia MieszalnikNr+[F3] =>przegląd czasu wydawania paszy. [F4] [F5] [F6] [F7] Krzywe paszowe Plany paszowe Komponenty Silos [F8] Efektywność (Jeśli zainstalowano kontrolę efektywności) [F10] Aktywność mieszalnika (MieszalnikNr+[F9]. Jeśli pole wpisu jest puste, pojawia się aktywność mieszalnika 1. [F11] Graficzna praca mieszalnika [F12] Zamyka wszystkie otwarte okna danych. [SHIFT]+[klawisz F] Zamyka wszystkie otwarte okna danych powiązane z danym klawiszem F _01.doc
