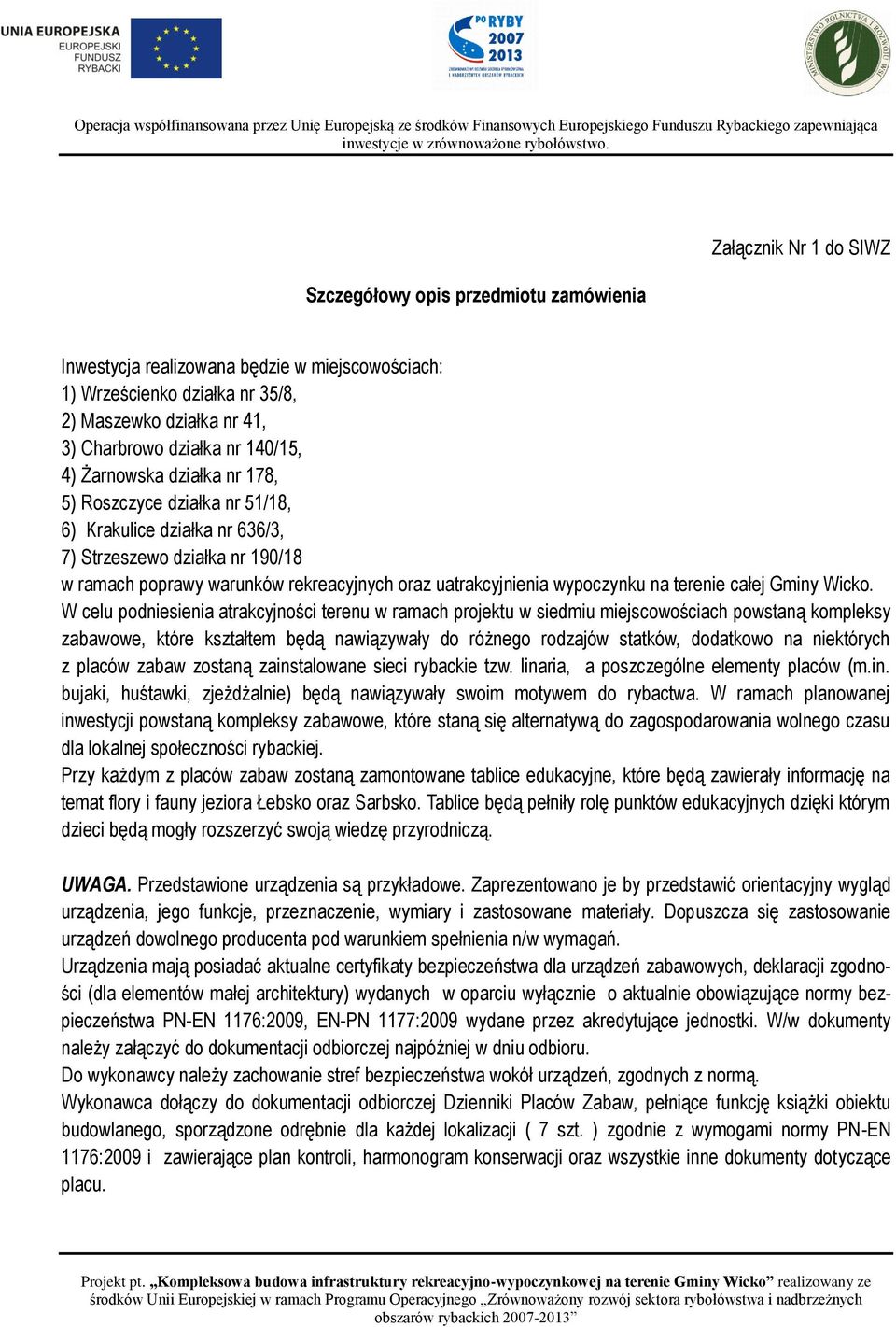

1 Szczegółowy opis przedmiotu zamówienia Załącznik Nr 1 do SIWZ Inwestycja realizowana będzie w miejscowościach: 1) Wrześcienko działka nr 35/8, 2) Maszewko działka nr 41, 3) Charbrowo działka nr 140/15, 4) Żarnowska działka nr 178, 5) Roszczyce działka nr 51/18, 6) Krakulice działka nr 636/3, 7) Strzeszewo działka nr 190/18 w ramach poprawy warunków rekreacyjnych oraz uatrakcyjnienia wypoczynku na terenie całej Gminy Wicko. W celu podniesienia atrakcyjności terenu w ramach projektu w siedmiu miejscowościach powstaną kompleksy zabawowe, które kształtem będą nawiązywały do różnego rodzajów statków, dodatkowo na niektórych z placów zabaw zostaną zainstalowane sieci rybackie tzw. linaria, a poszczególne elementy placów (m.in. bujaki, huśtawki, zjeżdżalnie) będą nawiązywały swoim motywem do rybactwa. W ramach planowanej inwestycji powstaną kompleksy zabawowe, które staną się alternatywą do zagospodarowania wolnego czasu dla lokalnej społeczności rybackiej. Przy każdym z placów zabaw zostaną zamontowane tablice edukacyjne, które będą zawierały informację na temat flory i fauny jeziora Łebsko oraz Sarbsko. Tablice będą pełniły rolę punktów edukacyjnych dzięki którym dzieci będą mogły rozszerzyć swoją wiedzę przyrodniczą. UWAGA. Przedstawione urządzenia są przykładowe. Zaprezentowano je by przedstawić orientacyjny wygląd urządzenia, jego funkcje, przeznaczenie, wymiary i zastosowane materiały. Dopuszcza się zastosowanie urządzeń dowolnego producenta pod warunkiem spełnienia n/w wymagań. Urządzenia mają posiadać aktualne certyfikaty bezpieczeństwa dla urządzeń zabawowych, deklaracji zgodności (dla elementów małej architektury) wydanych w oparciu wyłącznie o aktualnie obowiązujące normy bezpieczeństwa PN-EN 1176:2009, EN-PN 1177:2009 wydane przez akredytujące jednostki. W/w dokumenty należy załączyć do dokumentacji odbiorczej najpóźniej w dniu odbioru. Do wykonawcy należy zachowanie stref bezpieczeństwa wokół urządzeń, zgodnych z normą. Wykonawca dołączy do dokumentacji odbiorczej Dzienniki Placów Zabaw, pełniące funkcję książki obiektu budowlanego, sporządzone odrębnie dla każdej lokalizacji ( 7 szt. ) zgodnie z wymogami normy PN-EN 1176:2009 i zawierające plan kontroli, harmonogram konserwacji oraz wszystkie inne dokumenty dotyczące placu.

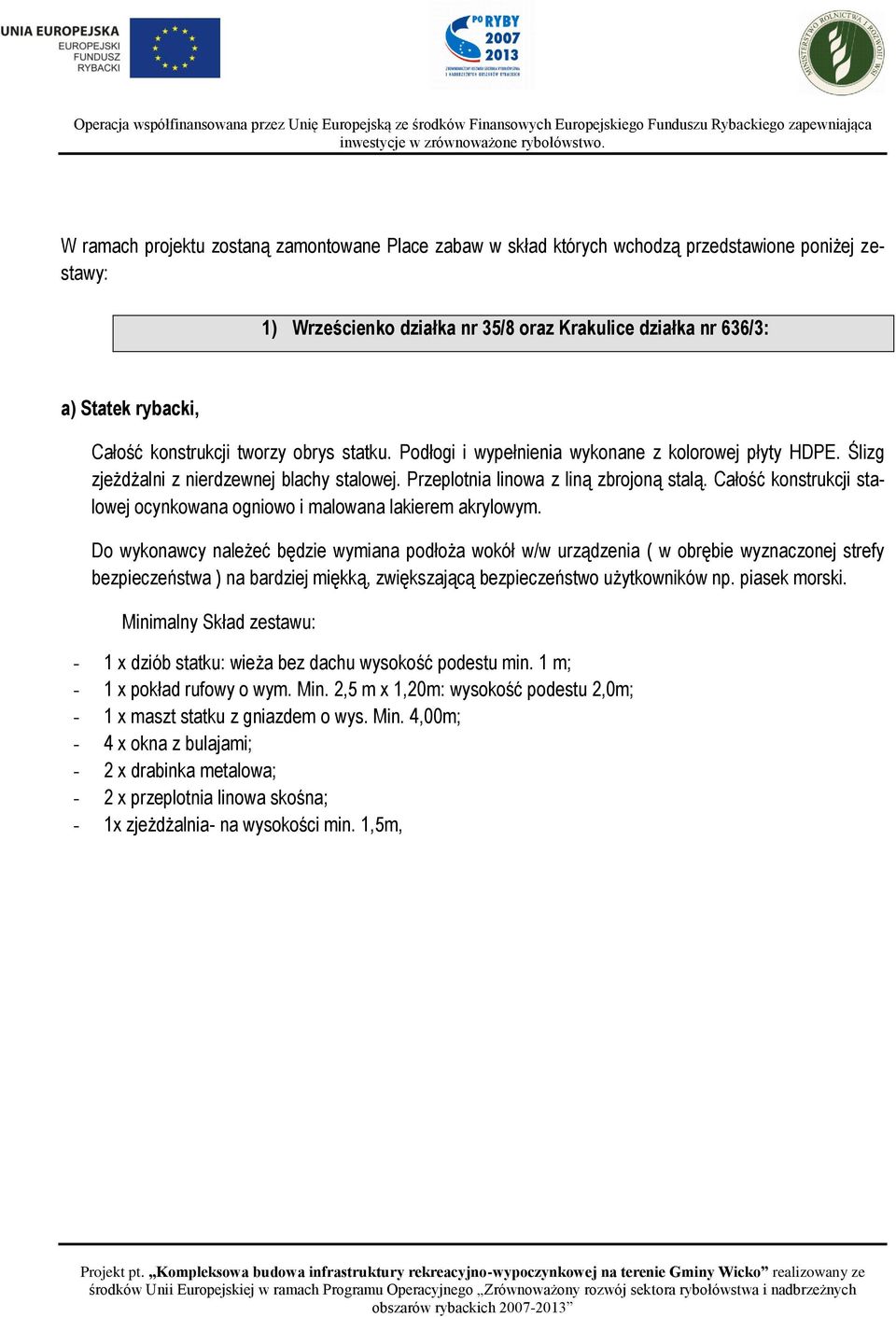

2 W ramach projektu zostaną zamontowane Place zabaw w skład których wchodzą przedstawione poniżej zestawy: 1) Wrześcienko działka nr 35/8 oraz Krakulice działka nr 636/3: a) Statek rybacki, Całość konstrukcji tworzy obrys statku. Podłogi i wypełnienia wykonane z kolorowej płyty HDPE. Ślizg zjeżdżalni z nierdzewnej blachy stalowej. Przeplotnia linowa z liną zbrojoną stalą. Całość konstrukcji stalowej ocynkowana ogniowo i malowana lakierem akrylowym. Do wykonawcy należeć będzie wymiana podłoża wokół w/w urządzenia ( w obrębie wyznaczonej strefy bezpieczeństwa ) na bardziej miękką, zwiększającą bezpieczeństwo użytkowników np. piasek morski. Minimalny Skład zestawu: - 1 x dziób statku: wieża bez dachu wysokość podestu min. 1 m; - 1 x pokład rufowy o wym. Min. 2,5 m x 1,20m: wysokość podestu 2,0m; - 1 x maszt statku z gniazdem o wys. Min. 4,00m; - 4 x okna z bulajami; - 2 x drabinka metalowa; - 2 x przeplotnia linowa skośna; - 1x zjeżdżalnia- na wysokości min. 1,5m,

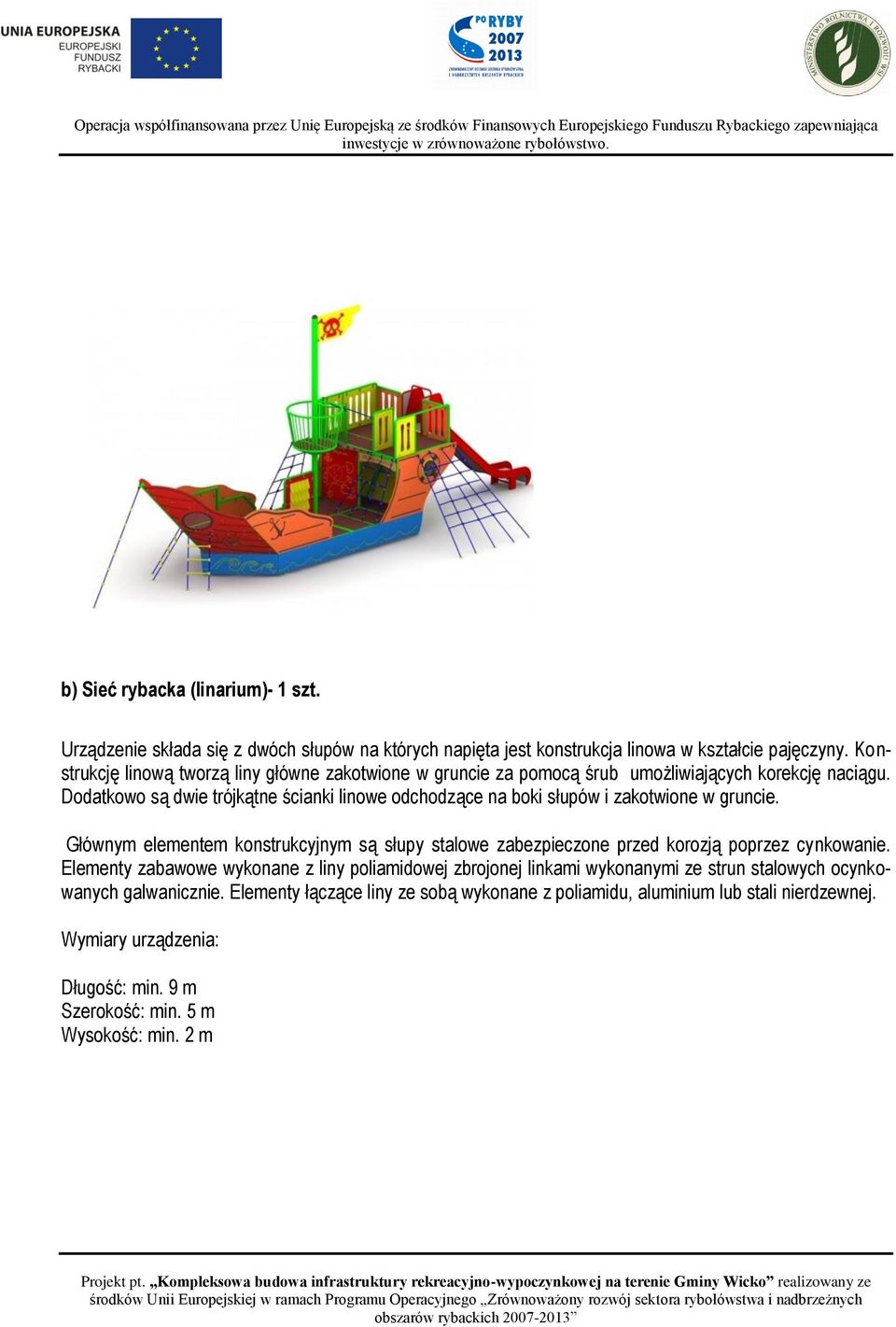

3 b) Sieć rybacka (linarium)- 1 szt. Urządzenie składa się z dwóch słupów na których napięta jest konstrukcja linowa w kształcie pajęczyny. Konstrukcję linową tworzą liny główne zakotwione w gruncie za pomocą śrub umożliwiających korekcję naciągu. Dodatkowo są dwie trójkątne ścianki linowe odchodzące na boki słupów i zakotwione w gruncie. Głównym elementem konstrukcyjnym są słupy stalowe zabezpieczone przed korozją poprzez cynkowanie. Elementy zabawowe wykonane z liny poliamidowej zbrojonej linkami wykonanymi ze strun stalowych ocynkowanych galwanicznie. Elementy łączące liny ze sobą wykonane z poliamidu, aluminium lub stali nierdzewnej. Wymiary urządzenia: Długość: min. 9 m Szerokość: min. 5 m Wysokość: min. 2 m

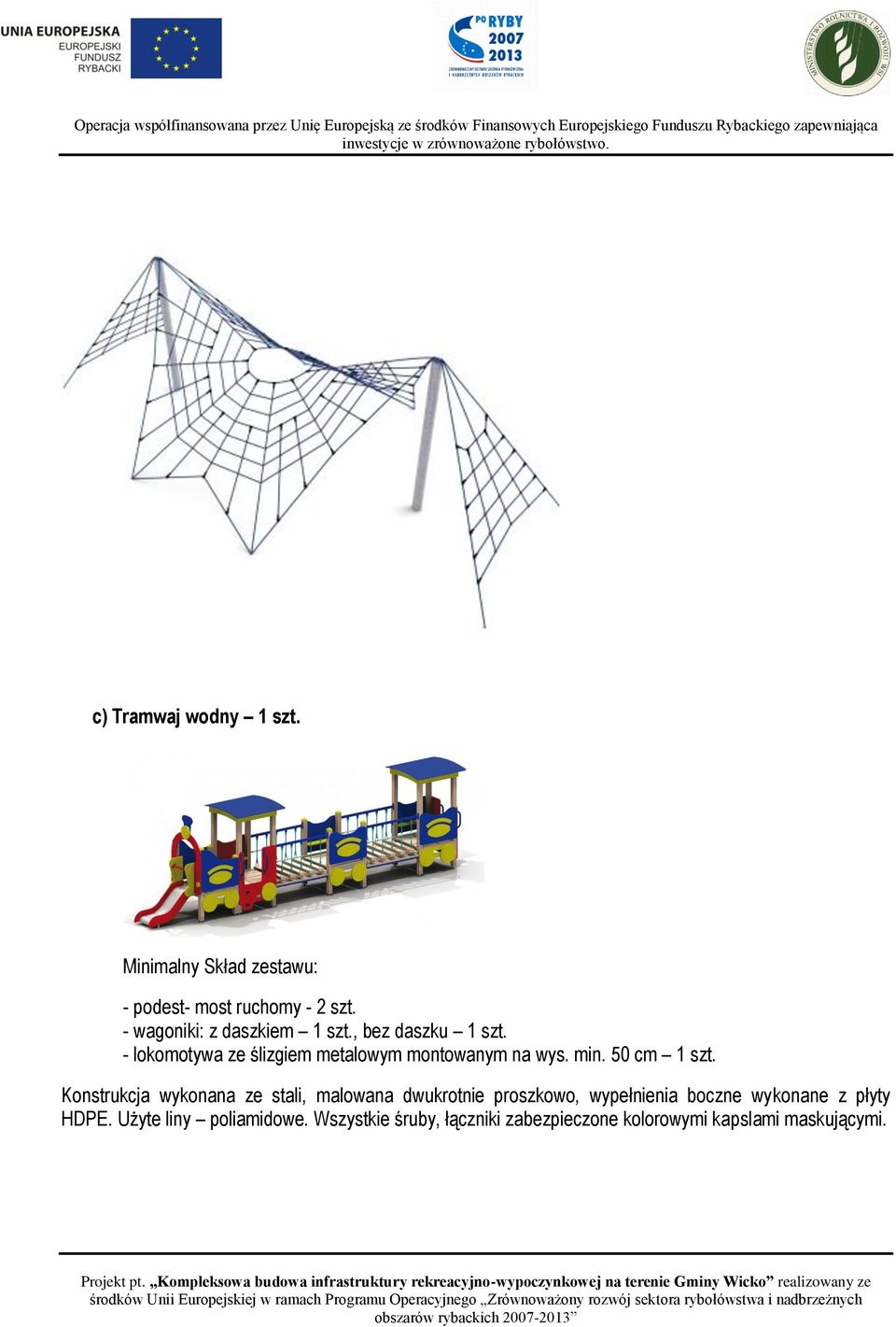

4 c) Tramwaj wodny 1 szt. Minimalny Skład zestawu: - podest- most ruchomy - 2 szt. - wagoniki: z daszkiem 1 szt., bez daszku 1 szt. - lokomotywa ze ślizgiem metalowym montowanym na wys. min. 50 cm 1 szt. Konstrukcja wykonana ze stali, malowana dwukrotnie proszkowo, wypełnienia boczne wykonane z płyty HDPE. Użyte liny poliamidowe. Wszystkie śruby, łączniki zabezpieczone kolorowymi kapslami maskującymi.

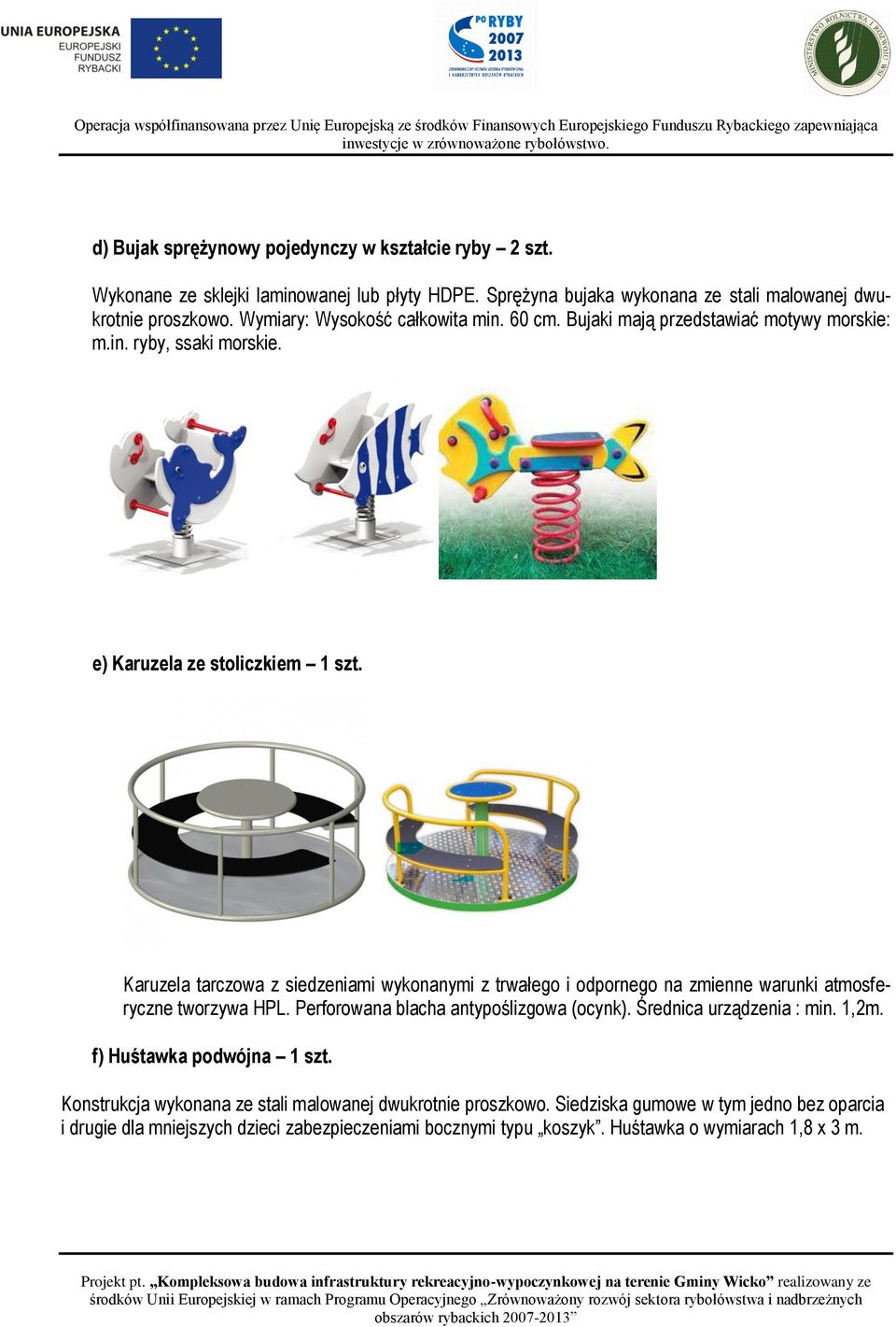

5 d) Bujak sprężynowy pojedynczy w kształcie ryby 2 szt. Wykonane ze sklejki laminowanej lub płyty HDPE. Sprężyna bujaka wykonana ze stali malowanej dwukrotnie proszkowo. Wymiary: Wysokość całkowita min. 60 cm. Bujaki mają przedstawiać motywy morskie: m.in. ryby, ssaki morskie. e) Karuzela ze stoliczkiem 1 szt. Karuzela tarczowa z siedzeniami wykonanymi z trwałego i odpornego na zmienne warunki atmosferyczne tworzywa HPL. Perforowana blacha antypoślizgowa (ocynk). Średnica urządzenia : min. 1,2m. f) Huśtawka podwójna 1 szt. Konstrukcja wykonana ze stali malowanej dwukrotnie proszkowo. Siedziska gumowe w tym jedno bez oparcia i drugie dla mniejszych dzieci zabezpieczeniami bocznymi typu koszyk. Huśtawka o wymiarach 1,8 x 3 m.

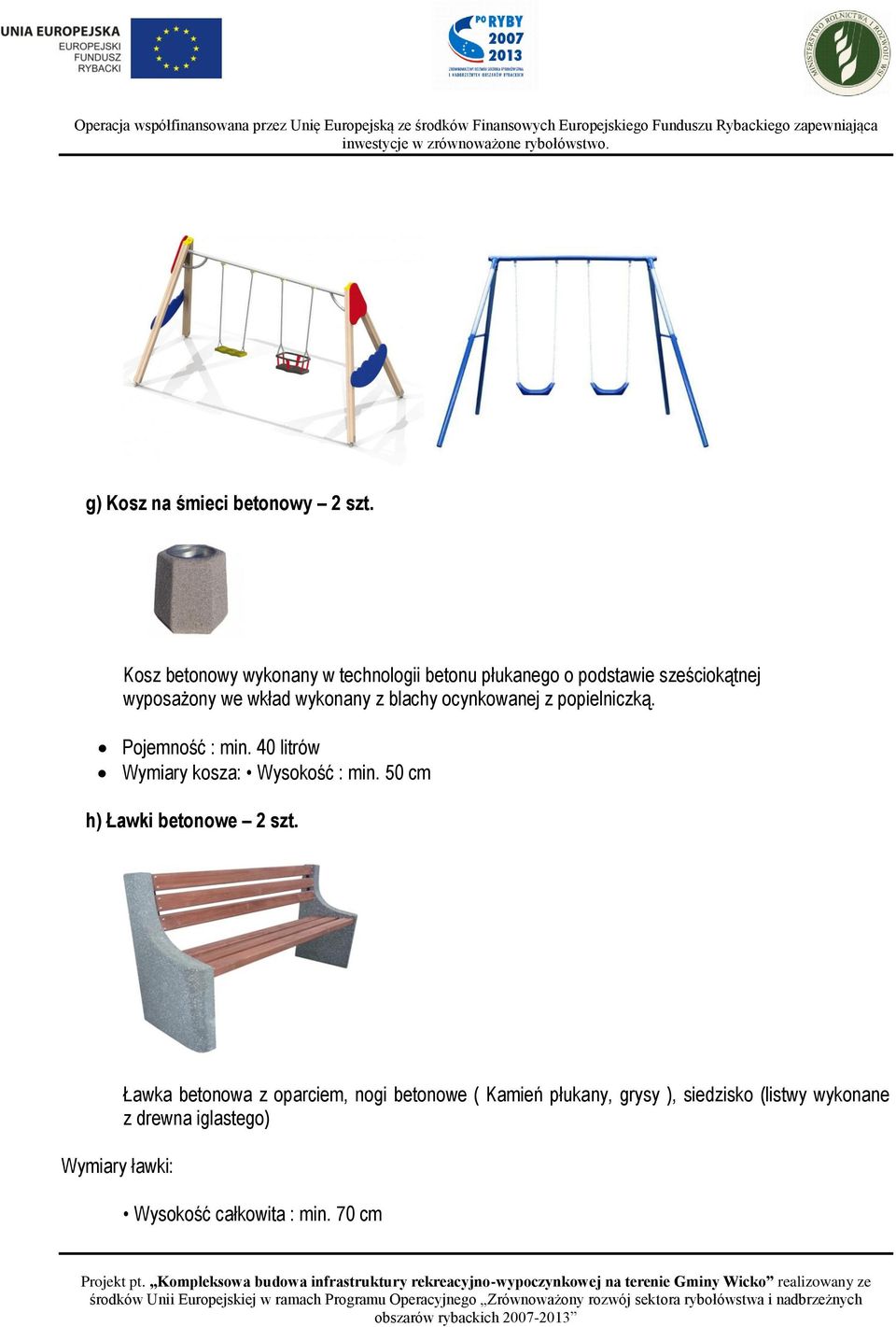

6 g) Kosz na śmieci betonowy 2 szt. Kosz betonowy wykonany w technologii betonu płukanego o podstawie sześciokątnej wyposażony we wkład wykonany z blachy ocynkowanej z popielniczką. Pojemność : min. 40 litrów Wymiary kosza: Wysokość : min. 50 cm h) Ławki betonowe 2 szt. Wymiary ławki: Ławka betonowa z oparciem, nogi betonowe ( Kamień płukany, grysy ), siedzisko (listwy wykonane z drewna iglastego) Wysokość całkowita : min. 70 cm

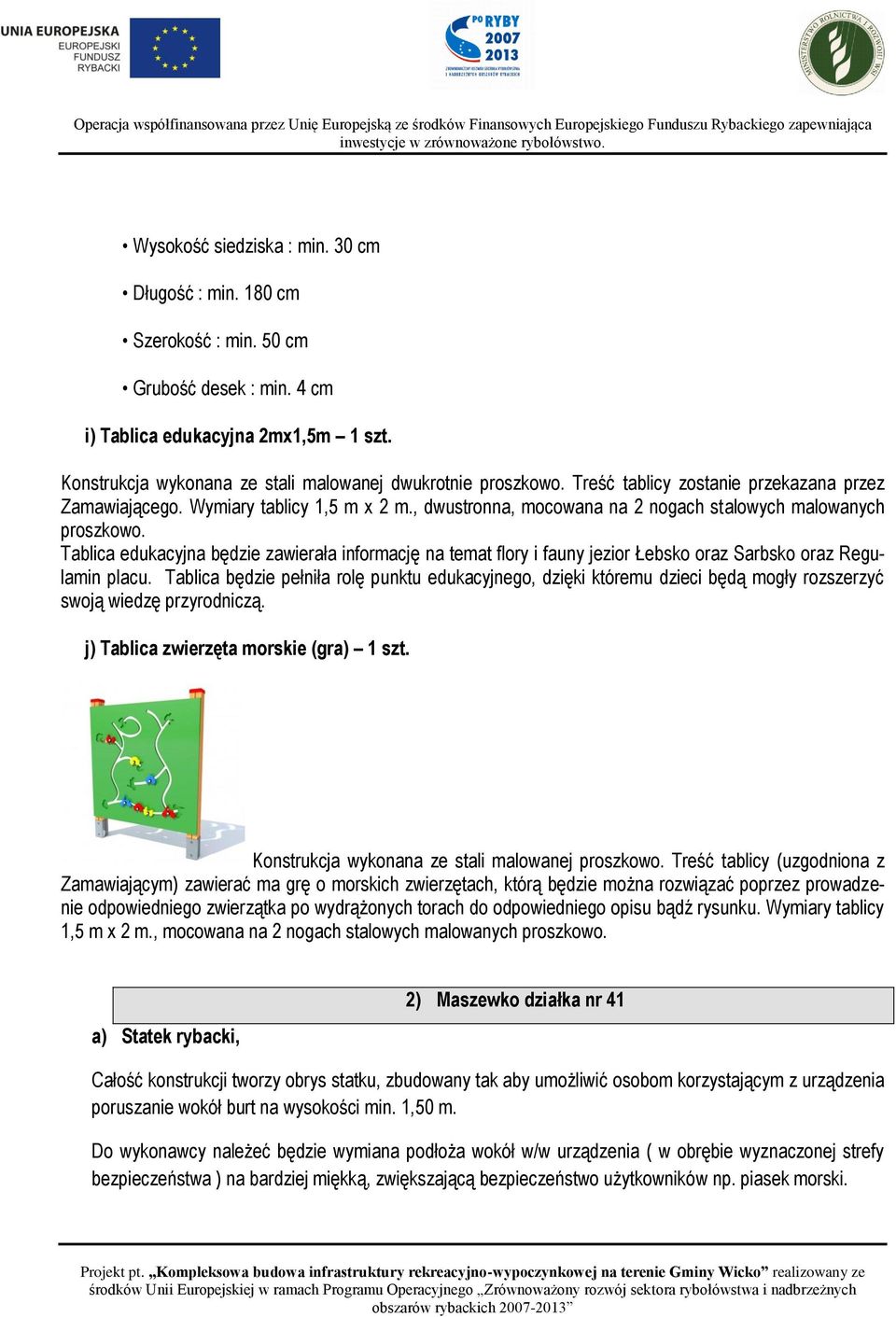

7 Wysokość siedziska : min. 30 cm Długość : min. 180 cm Szerokość : min. 50 cm Grubość desek : min. 4 cm i) Tablica edukacyjna 2mx1,5m 1 szt. Konstrukcja wykonana ze stali malowanej dwukrotnie proszkowo. Treść tablicy zostanie przekazana przez Zamawiającego. Wymiary tablicy 1,5 m x 2 m., dwustronna, mocowana na 2 nogach stalowych malowanych proszkowo. Tablica edukacyjna będzie zawierała informację na temat flory i fauny jezior Łebsko oraz Sarbsko oraz Regulamin placu. Tablica będzie pełniła rolę punktu edukacyjnego, dzięki któremu dzieci będą mogły rozszerzyć swoją wiedzę przyrodniczą. j) Tablica zwierzęta morskie (gra) 1 szt. Konstrukcja wykonana ze stali malowanej proszkowo. Treść tablicy (uzgodniona z Zamawiającym) zawierać ma grę o morskich zwierzętach, którą będzie można rozwiązać poprzez prowadzenie odpowiedniego zwierzątka po wydrążonych torach do odpowiedniego opisu bądź rysunku. Wymiary tablicy 1,5 m x 2 m., mocowana na 2 nogach stalowych malowanych proszkowo. a) Statek rybacki, 2) Maszewko działka nr 41 Całość konstrukcji tworzy obrys statku, zbudowany tak aby umożliwić osobom korzystającym z urządzenia poruszanie wokół burt na wysokości min. 1,50 m. Do wykonawcy należeć będzie wymiana podłoża wokół w/w urządzenia ( w obrębie wyznaczonej strefy bezpieczeństwa ) na bardziej miękką, zwiększającą bezpieczeństwo użytkowników np. piasek morski.

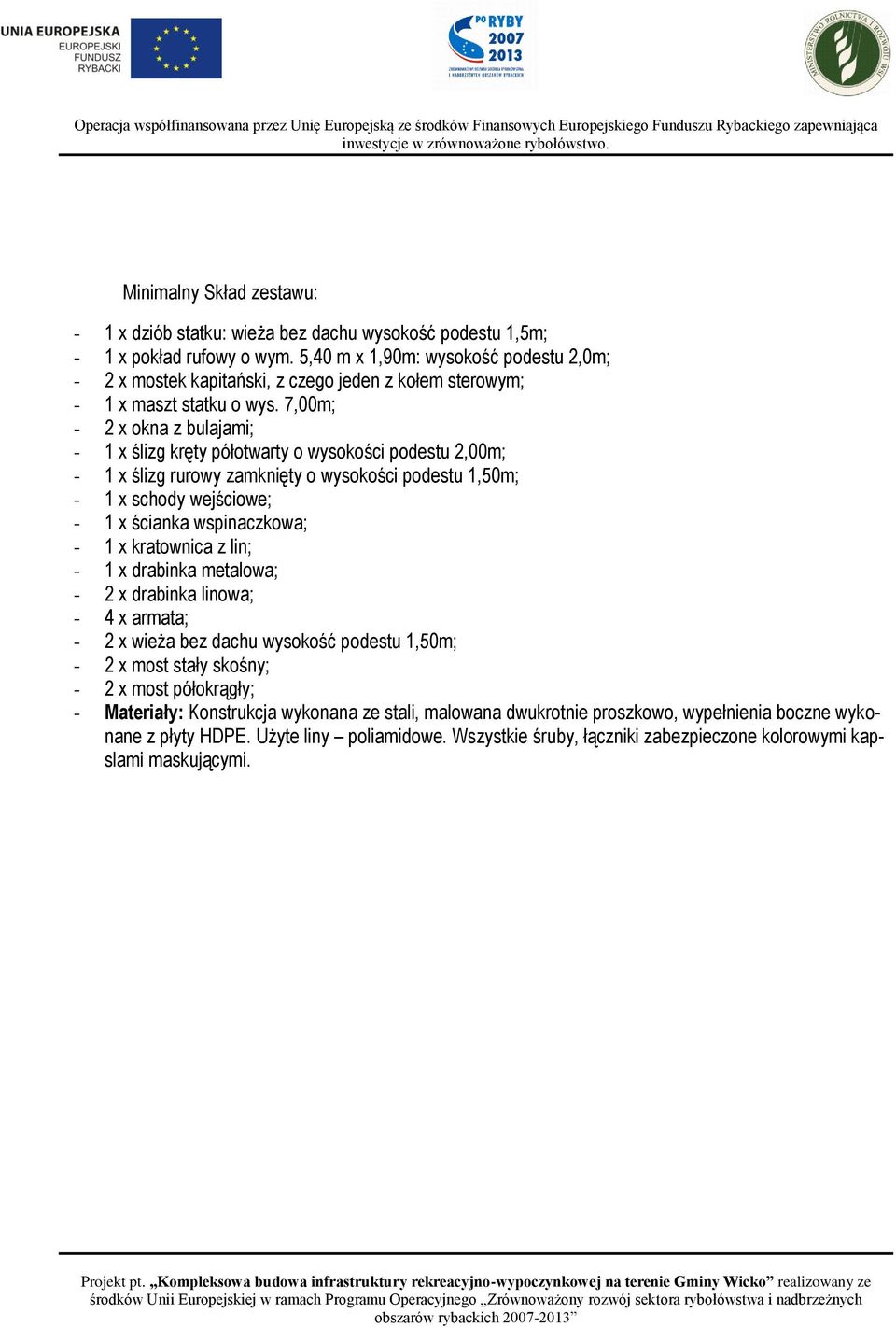

8 Minimalny Skład zestawu: - 1 x dziób statku: wieża bez dachu wysokość podestu 1,5m; - 1 x pokład rufowy o wym. 5,40 m x 1,90m: wysokość podestu 2,0m; - 2 x mostek kapitański, z czego jeden z kołem sterowym; - 1 x maszt statku o wys. 7,00m; - 2 x okna z bulajami; - 1 x ślizg kręty półotwarty o wysokości podestu 2,00m; - 1 x ślizg rurowy zamknięty o wysokości podestu 1,50m; - 1 x schody wejściowe; - 1 x ścianka wspinaczkowa; - 1 x kratownica z lin; - 1 x drabinka metalowa; - 2 x drabinka linowa; - 4 x armata; - 2 x wieża bez dachu wysokość podestu 1,50m; - 2 x most stały skośny; - 2 x most półokrągły; - Materiały: Konstrukcja wykonana ze stali, malowana dwukrotnie proszkowo, wypełnienia boczne wykonane z płyty HDPE. Użyte liny poliamidowe. Wszystkie śruby, łączniki zabezpieczone kolorowymi kapslami maskującymi.

9

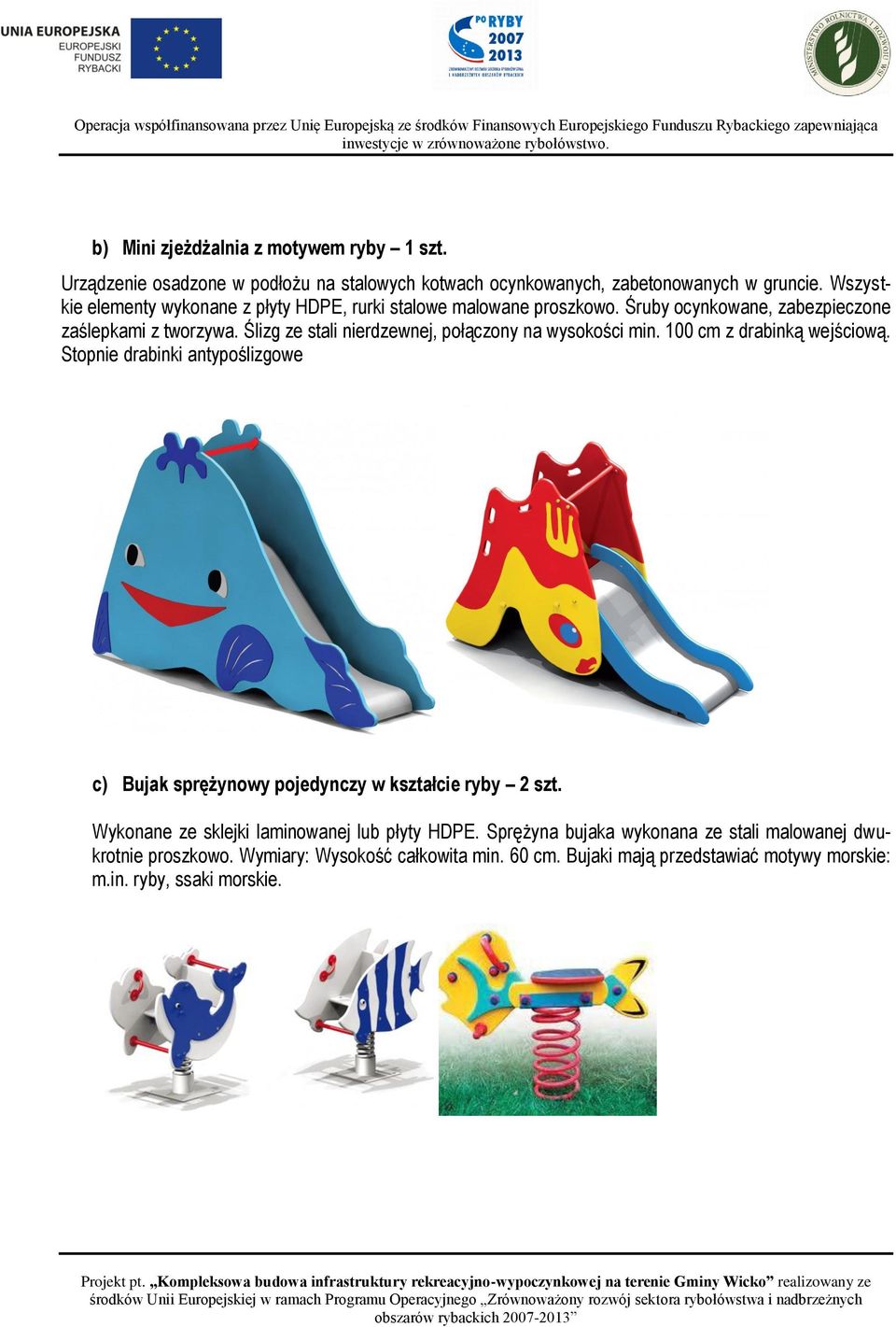

10 b) Mini zjeżdżalnia z motywem ryby 1 szt. Urządzenie osadzone w podłożu na stalowych kotwach ocynkowanych, zabetonowanych w gruncie. Wszystkie elementy wykonane z płyty HDPE, rurki stalowe malowane proszkowo. Śruby ocynkowane, zabezpieczone zaślepkami z tworzywa. Ślizg ze stali nierdzewnej, połączony na wysokości min. 100 cm z drabinką wejściową. Stopnie drabinki antypoślizgowe c) Bujak sprężynowy pojedynczy w kształcie ryby 2 szt. Wykonane ze sklejki laminowanej lub płyty HDPE. Sprężyna bujaka wykonana ze stali malowanej dwukrotnie proszkowo. Wymiary: Wysokość całkowita min. 60 cm. Bujaki mają przedstawiać motywy morskie: m.in. ryby, ssaki morskie.

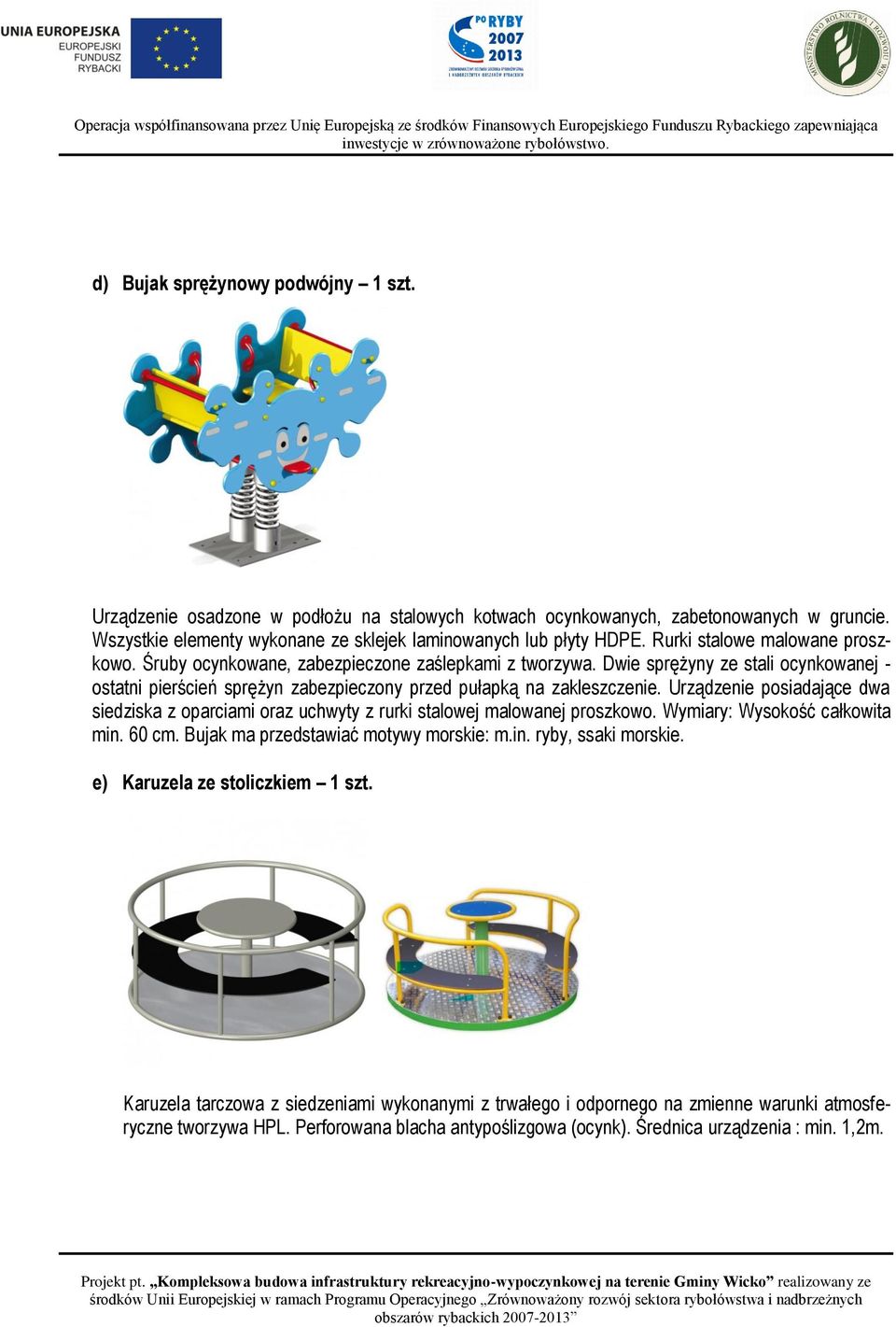

11 d) Bujak sprężynowy podwójny 1 szt. Urządzenie osadzone w podłożu na stalowych kotwach ocynkowanych, zabetonowanych w gruncie. Wszystkie elementy wykonane ze sklejek laminowanych lub płyty HDPE. Rurki stalowe malowane proszkowo. Śruby ocynkowane, zabezpieczone zaślepkami z tworzywa. Dwie sprężyny ze stali ocynkowanej - ostatni pierścień sprężyn zabezpieczony przed pułapką na zakleszczenie. Urządzenie posiadające dwa siedziska z oparciami oraz uchwyty z rurki stalowej malowanej proszkowo. Wymiary: Wysokość całkowita min. 60 cm. Bujak ma przedstawiać motywy morskie: m.in. ryby, ssaki morskie. e) Karuzela ze stoliczkiem 1 szt. Karuzela tarczowa z siedzeniami wykonanymi z trwałego i odpornego na zmienne warunki atmosferyczne tworzywa HPL. Perforowana blacha antypoślizgowa (ocynk). Średnica urządzenia : min. 1,2m.

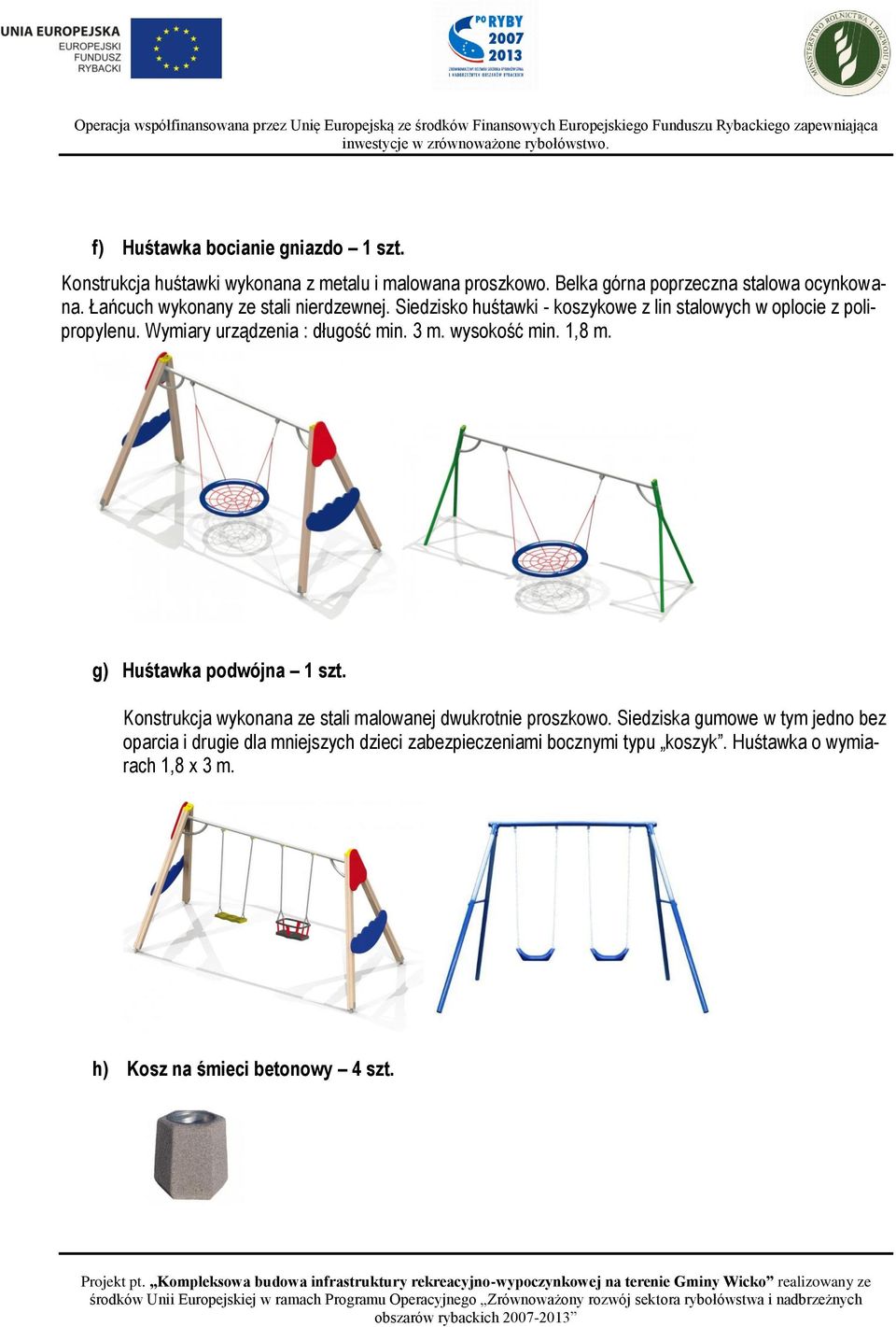

12 f) Huśtawka bocianie gniazdo 1 szt. Konstrukcja huśtawki wykonana z metalu i malowana proszkowo. Belka górna poprzeczna stalowa ocynkowana. Łańcuch wykonany ze stali nierdzewnej. Siedzisko huśtawki - koszykowe z lin stalowych w oplocie z polipropylenu. Wymiary urządzenia : długość min. 3 m. wysokość min. 1,8 m. g) Huśtawka podwójna 1 szt. Konstrukcja wykonana ze stali malowanej dwukrotnie proszkowo. Siedziska gumowe w tym jedno bez oparcia i drugie dla mniejszych dzieci zabezpieczeniami bocznymi typu koszyk. Huśtawka o wymiarach 1,8 x 3 m. h) Kosz na śmieci betonowy 4 szt.

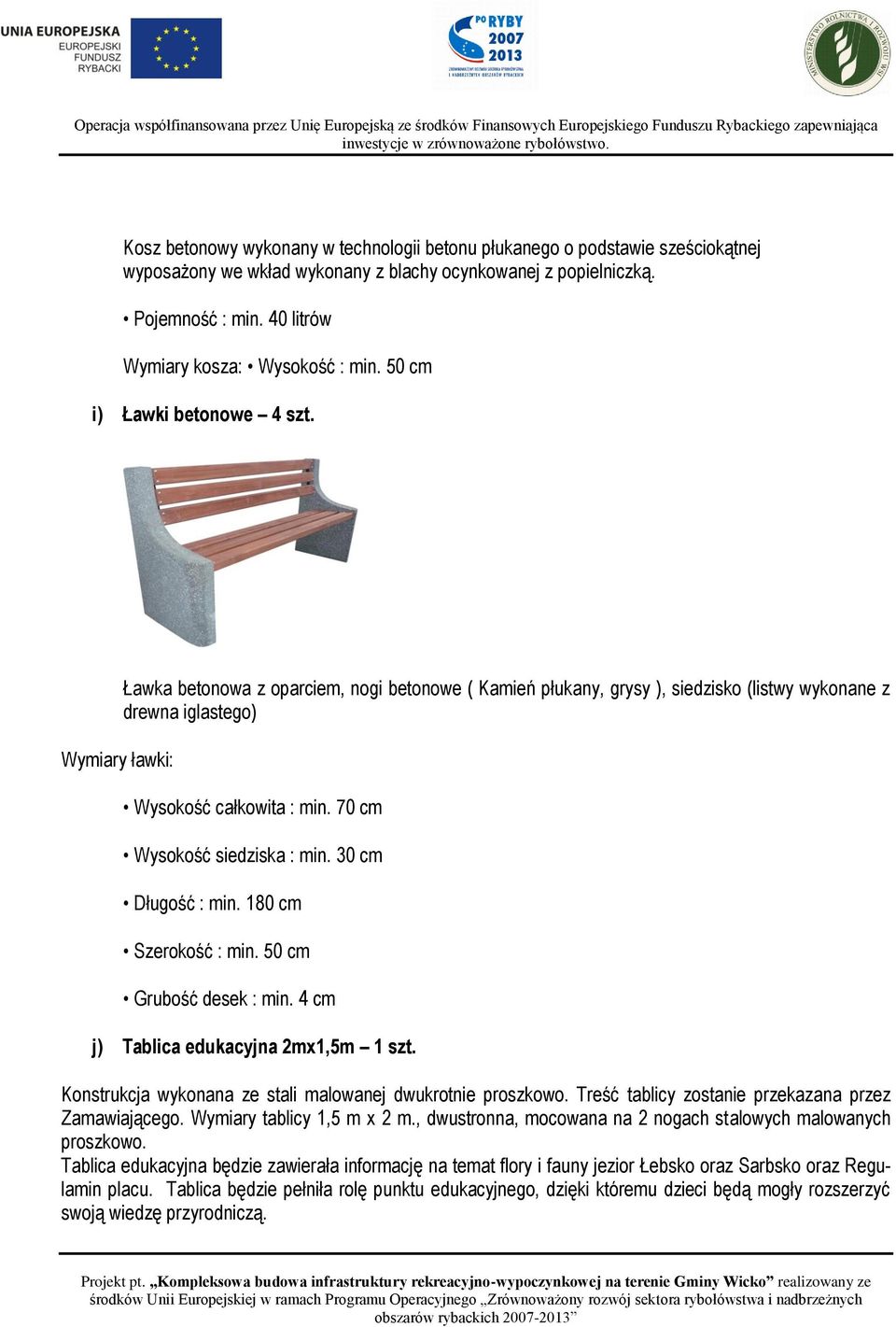

13 Kosz betonowy wykonany w technologii betonu płukanego o podstawie sześciokątnej wyposażony we wkład wykonany z blachy ocynkowanej z popielniczką. Pojemność : min. 40 litrów Wymiary kosza: Wysokość : min. 50 cm i) Ławki betonowe 4 szt. Wymiary ławki: Ławka betonowa z oparciem, nogi betonowe ( Kamień płukany, grysy ), siedzisko (listwy wykonane z drewna iglastego) Wysokość całkowita : min. 70 cm Wysokość siedziska : min. 30 cm Długość : min. 180 cm Szerokość : min. 50 cm Grubość desek : min. 4 cm j) Tablica edukacyjna 2mx1,5m 1 szt. Konstrukcja wykonana ze stali malowanej dwukrotnie proszkowo. Treść tablicy zostanie przekazana przez Zamawiającego. Wymiary tablicy 1,5 m x 2 m., dwustronna, mocowana na 2 nogach stalowych malowanych proszkowo. Tablica edukacyjna będzie zawierała informację na temat flory i fauny jezior Łebsko oraz Sarbsko oraz Regulamin placu. Tablica będzie pełniła rolę punktu edukacyjnego, dzięki któremu dzieci będą mogły rozszerzyć swoją wiedzę przyrodniczą.

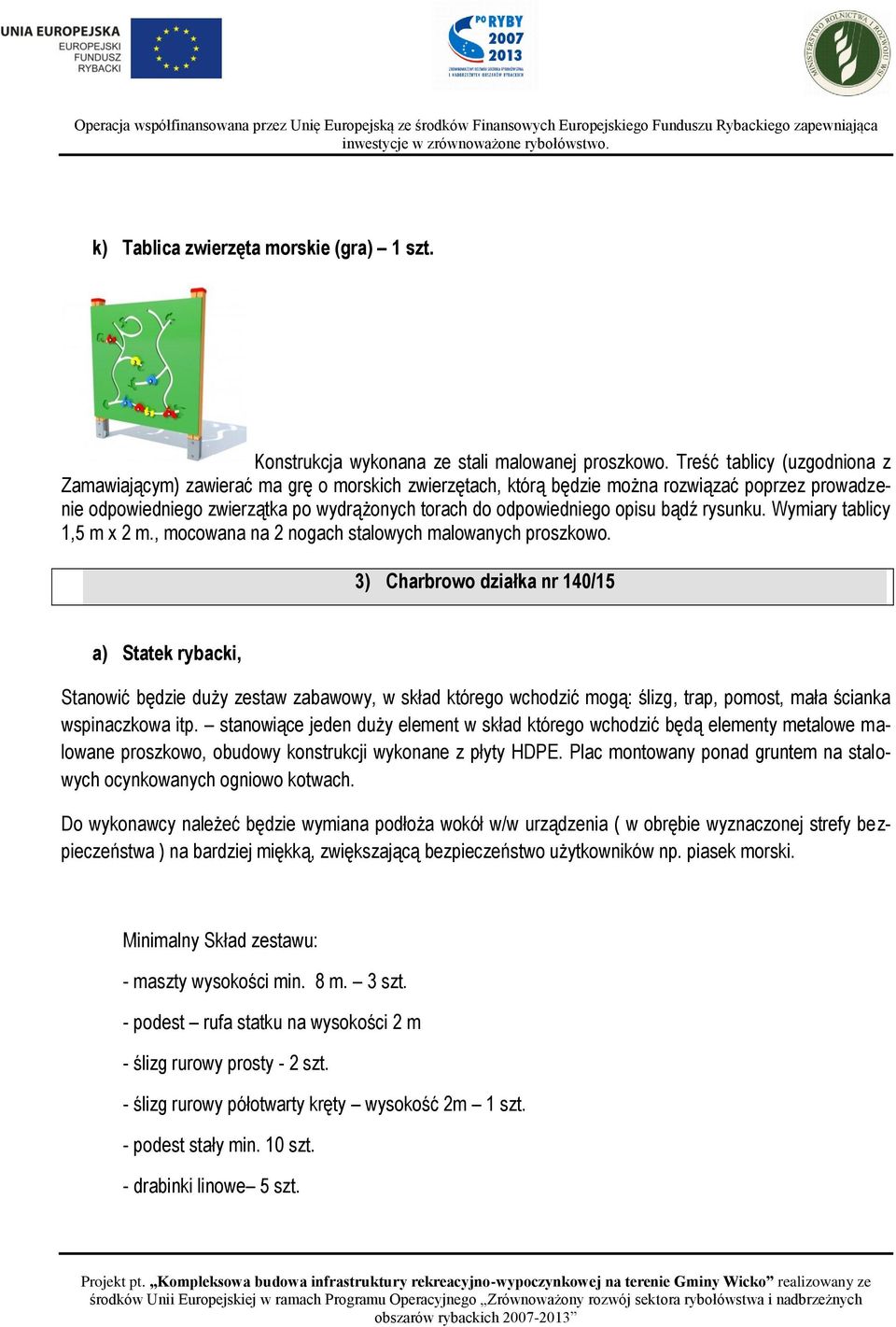

14 k) Tablica zwierzęta morskie (gra) 1 szt. Konstrukcja wykonana ze stali malowanej proszkowo. Treść tablicy (uzgodniona z Zamawiającym) zawierać ma grę o morskich zwierzętach, którą będzie można rozwiązać poprzez prowadzenie odpowiedniego zwierzątka po wydrążonych torach do odpowiedniego opisu bądź rysunku. Wymiary tablicy 1,5 m x 2 m., mocowana na 2 nogach stalowych malowanych proszkowo. 3) Charbrowo działka nr 140/15 a) Statek rybacki, Stanowić będzie duży zestaw zabawowy, w skład którego wchodzić mogą: ślizg, trap, pomost, mała ścianka wspinaczkowa itp. stanowiące jeden duży element w skład którego wchodzić będą elementy metalowe malowane proszkowo, obudowy konstrukcji wykonane z płyty HDPE. Plac montowany ponad gruntem na stalowych ocynkowanych ogniowo kotwach. Do wykonawcy należeć będzie wymiana podłoża wokół w/w urządzenia ( w obrębie wyznaczonej strefy bezpieczeństwa ) na bardziej miękką, zwiększającą bezpieczeństwo użytkowników np. piasek morski. Minimalny Skład zestawu: - maszty wysokości min. 8 m. 3 szt. - podest rufa statku na wysokości 2 m - ślizg rurowy prosty - 2 szt. - ślizg rurowy półotwarty kręty wysokość 2m 1 szt. - podest stały min. 10 szt. - drabinki linowe 5 szt.

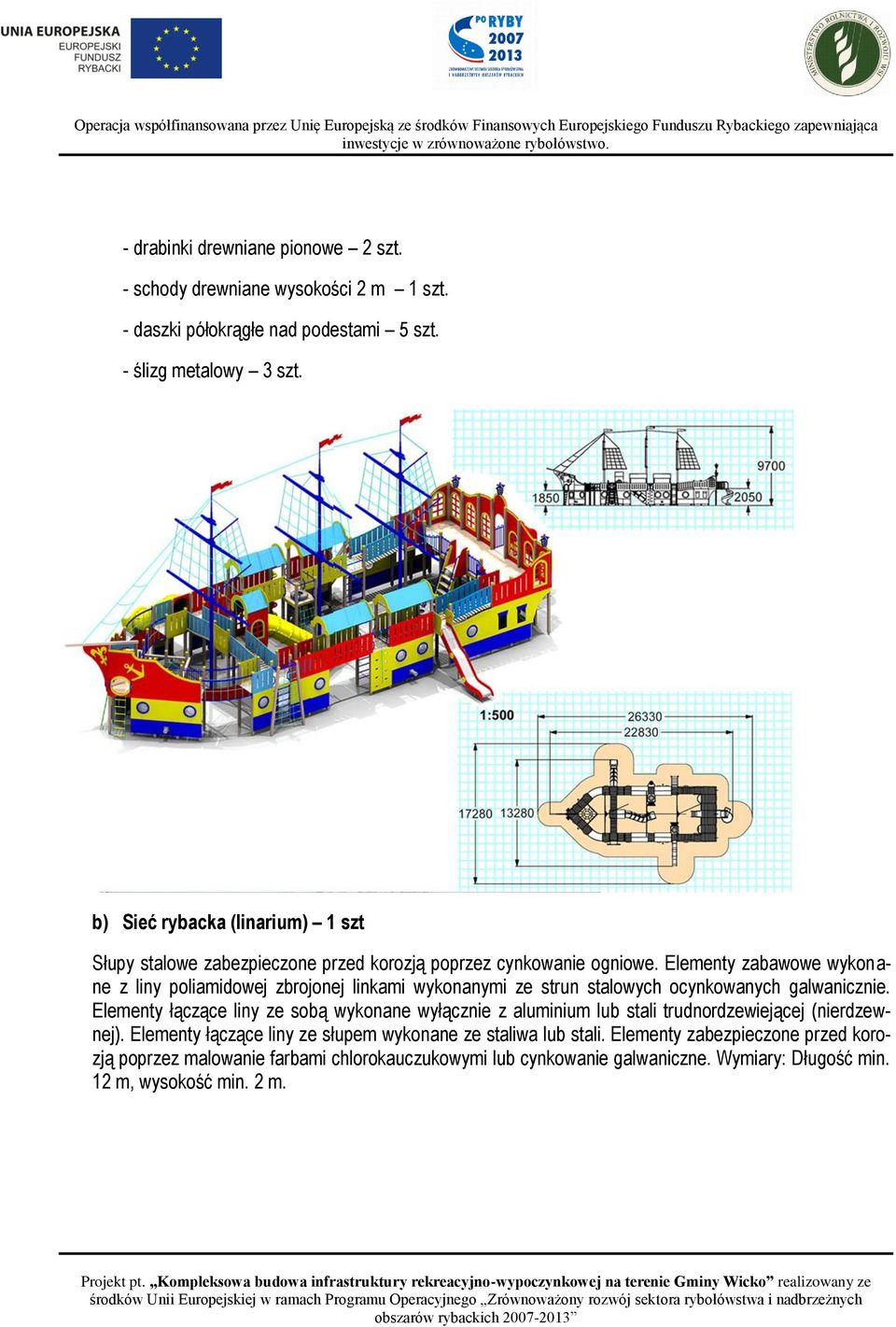

15 - drabinki drewniane pionowe 2 szt. - schody drewniane wysokości 2 m 1 szt. - daszki półokrągłe nad podestami 5 szt. - ślizg metalowy 3 szt. b) Sieć rybacka (linarium) 1 szt Słupy stalowe zabezpieczone przed korozją poprzez cynkowanie ogniowe. Elementy zabawowe wykonane z liny poliamidowej zbrojonej linkami wykonanymi ze strun stalowych ocynkowanych galwanicznie. Elementy łączące liny ze sobą wykonane wyłącznie z aluminium lub stali trudnordzewiejącej (nierdzewnej). Elementy łączące liny ze słupem wykonane ze staliwa lub stali. Elementy zabezpieczone przed korozją poprzez malowanie farbami chlorokauczukowymi lub cynkowanie galwaniczne. Wymiary: Długość min. 12 m, wysokość min. 2 m.

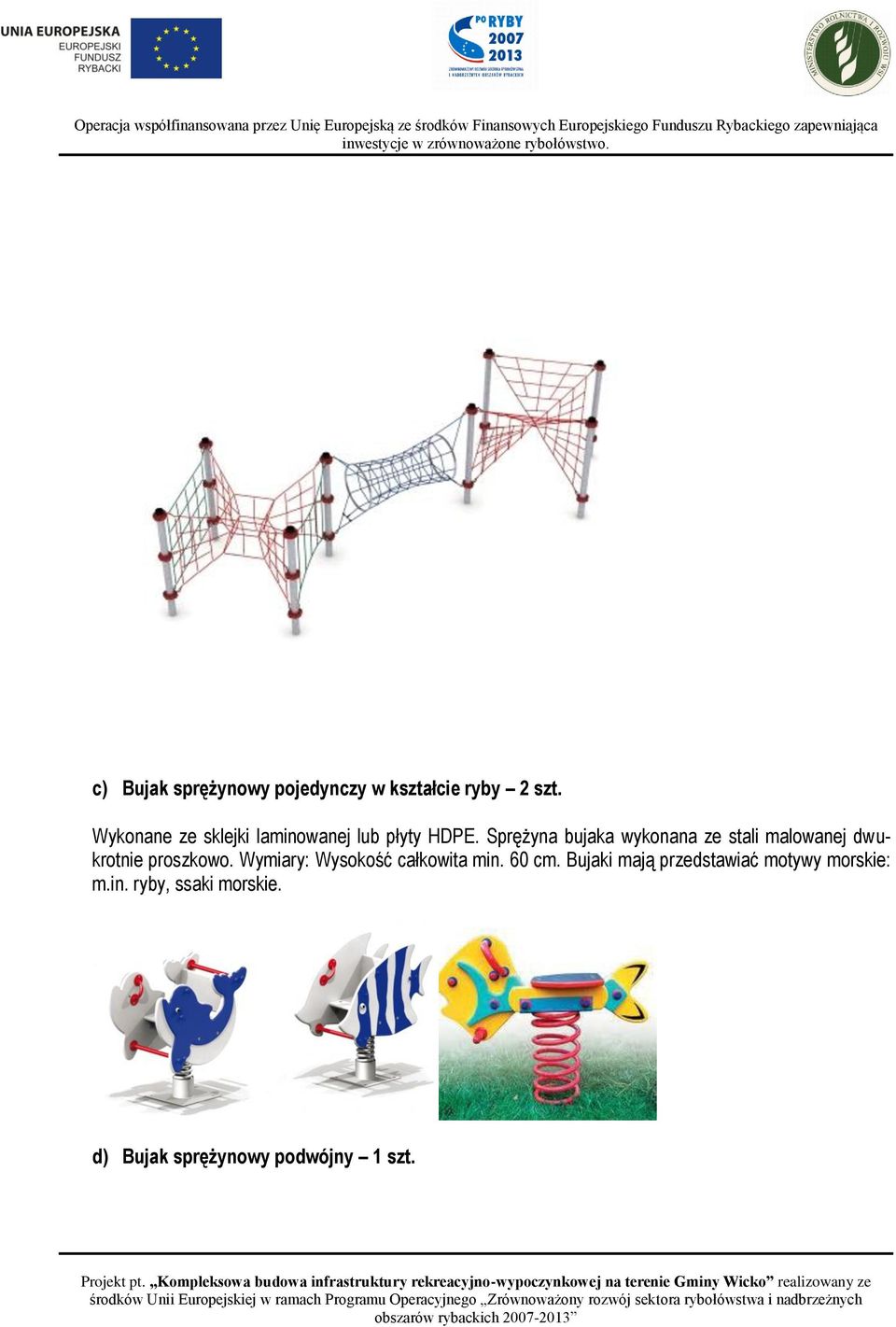

16 c) Bujak sprężynowy pojedynczy w kształcie ryby 2 szt. Wykonane ze sklejki laminowanej lub płyty HDPE. Sprężyna bujaka wykonana ze stali malowanej dwukrotnie proszkowo. Wymiary: Wysokość całkowita min. 60 cm. Bujaki mają przedstawiać motywy morskie: m.in. ryby, ssaki morskie. d) Bujak sprężynowy podwójny 1 szt.

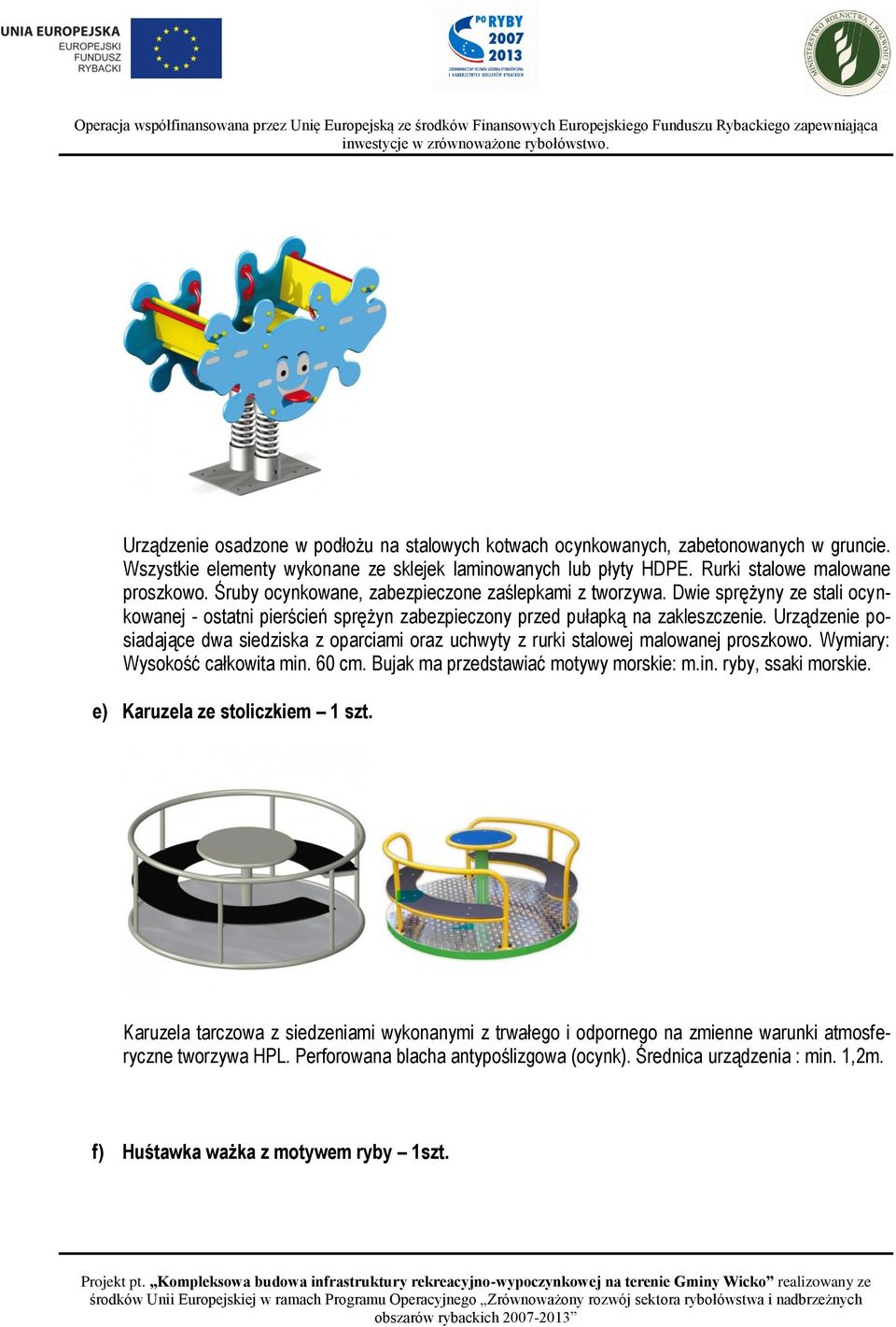

17 Urządzenie osadzone w podłożu na stalowych kotwach ocynkowanych, zabetonowanych w gruncie. Wszystkie elementy wykonane ze sklejek laminowanych lub płyty HDPE. Rurki stalowe malowane proszkowo. Śruby ocynkowane, zabezpieczone zaślepkami z tworzywa. Dwie sprężyny ze stali ocynkowanej - ostatni pierścień sprężyn zabezpieczony przed pułapką na zakleszczenie. Urządzenie posiadające dwa siedziska z oparciami oraz uchwyty z rurki stalowej malowanej proszkowo. Wymiary: Wysokość całkowita min. 60 cm. Bujak ma przedstawiać motywy morskie: m.in. ryby, ssaki morskie. e) Karuzela ze stoliczkiem 1 szt. Karuzela tarczowa z siedzeniami wykonanymi z trwałego i odpornego na zmienne warunki atmosferyczne tworzywa HPL. Perforowana blacha antypoślizgowa (ocynk). Średnica urządzenia : min. 1,2m. f) Huśtawka ważka z motywem ryby 1szt.

18 Belka metalowa malowana proszkowo, siedziska huśtawki i podstawy uchwytów wykonane ze HDPE. Uchwyty i osłony śrub z tworzywa sztucznego. Korpus huśtawki metalowy malowany proszkowo. Huśtawka ma przedstawiać motywy morskie: m.in. ryby, ssaki morskie. Wymiary : wysokość od podłoża min. 50 cm, długość min. 2,5m g) Huśtawka podwójna 1 szt. Konstrukcja wykonana ze stali malowanej dwukrotnie proszkowo. Siedziska gumowe w tym jedno bez oparcia i drugie dla mniejszych dzieci zabezpieczeniami bocznymi typu koszyk. Huśtawka o wymiarach 1,8 x 3 m. h) Mini zjeżdżalnia z motywem ryby 1 szt. Urządzenie osadzone w podłożu na stalowych kotwach ocynkowanych, zabetonowanych w gruncie. Wszystkie elementy wykonane z płyty HDPE, rurki stalowe malowane proszkowo. Śruby ocynkowane, zabezpieczone zaślepkami z tworzywa. Ślizg ze stali nierdzewnej, połączony na wysokości min. 100 cm z drabinką wejściową. Stopnie drabinki antypoślizgowe.

19 i) Kosz na śmieci betonowy 4 szt. Kosz betonowy wykonany w technologii betonu płukanego o podstawie sześciokątnej wyposażony we wkład wykonany z blachy ocynkowanej z popielniczką. Pojemność : min. 40 litrów Wymiary kosza: Wysokość : min. 50 cm j) Ławki betonowe 4 szt.

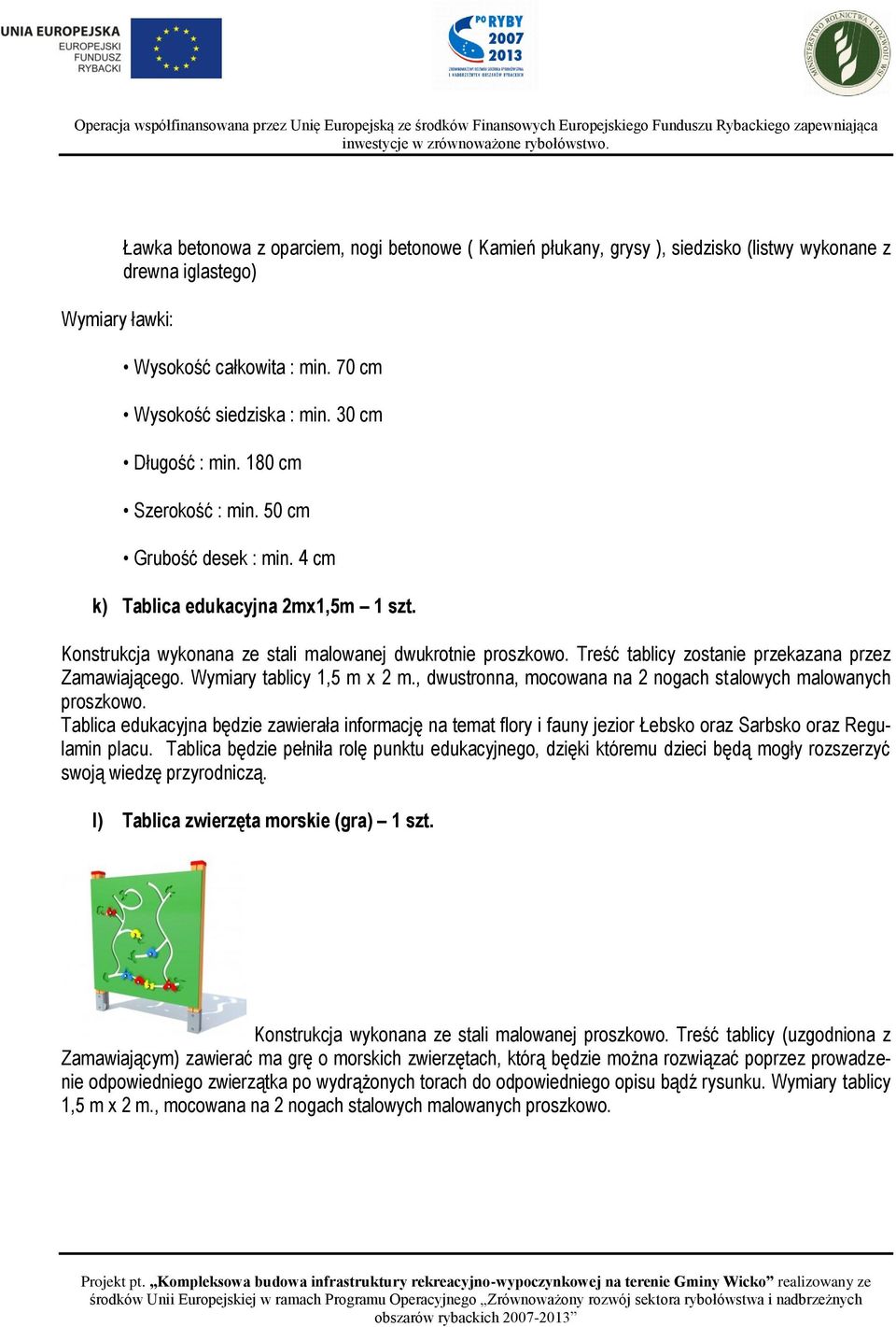

20 Wymiary ławki: Ławka betonowa z oparciem, nogi betonowe ( Kamień płukany, grysy ), siedzisko (listwy wykonane z drewna iglastego) Wysokość całkowita : min. 70 cm Wysokość siedziska : min. 30 cm Długość : min. 180 cm Szerokość : min. 50 cm Grubość desek : min. 4 cm k) Tablica edukacyjna 2mx1,5m 1 szt. Konstrukcja wykonana ze stali malowanej dwukrotnie proszkowo. Treść tablicy zostanie przekazana przez Zamawiającego. Wymiary tablicy 1,5 m x 2 m., dwustronna, mocowana na 2 nogach stalowych malowanych proszkowo. Tablica edukacyjna będzie zawierała informację na temat flory i fauny jezior Łebsko oraz Sarbsko oraz Regulamin placu. Tablica będzie pełniła rolę punktu edukacyjnego, dzięki któremu dzieci będą mogły rozszerzyć swoją wiedzę przyrodniczą. l) Tablica zwierzęta morskie (gra) 1 szt. Konstrukcja wykonana ze stali malowanej proszkowo. Treść tablicy (uzgodniona z Zamawiającym) zawierać ma grę o morskich zwierzętach, którą będzie można rozwiązać poprzez prowadzenie odpowiedniego zwierzątka po wydrążonych torach do odpowiedniego opisu bądź rysunku. Wymiary tablicy 1,5 m x 2 m., mocowana na 2 nogach stalowych malowanych proszkowo.

21 a) Statek rybacki, 4) Żarnowska działka nr 178 Stanowić będzie duży zestaw zabawowy, w skład którego wchodzić mogą: ślizg, trap, pomost, mała ścianka wspinaczkowa itp. stanowiące jeden duży element w skład którego wchodzić będą elementy metalowe malowane proszkowo, obudowy konstrukcji wykonane z płyty HDPE. Plac montowany ponad gruntem na stalowych ocynkowanych ogniowo kotwach. Do wykonawcy należeć będzie wymiana podłoża wokół w/w urządzenia ( w obrębie wyznaczonej strefy bezpieczeństwa ) na bardziej miękką, zwiększającą bezpieczeństwo użytkowników np. piasek morski. Minimalny Skład zestawu: - maszty wysokości min. 8 m. 3 szt. - podest rufa statku na wysokości 2 m - ślizg rurowy prosty - 2 szt. - ślizg rurowy półotwarty kręty wysokość 2m 1 szt. - podest stały min. 10 szt. - drabinki linowe 5 szt. - drabinki drewniane pionowe 2 szt. - schody drewniane wysokości 2 m 1 szt. - daszki półokrągłe nad podestami 5 szt. - ślizg metalowy 3 szt.

22 b) Bujak sprężynowy pojedynczy w kształcie ryby 2 szt. Wykonane ze sklejki laminowanej lub płyty HDPE. Sprężyna bujaka wykonana ze stali malowanej dwukrotnie proszkowo. Wymiary: Wysokość całkowita min. 60 cm. Bujaki mają przedstawiać motywy morskie: m.in. ryby, ssaki morskie. c) Bujak sprężynowy podwójny 1 szt.

23 Urządzenie osadzone w podłożu na stalowych kotwach ocynkowanych, zabetonowanych w gruncie. Wszystkie elementy wykonane ze sklejek laminowanych lub płyty HDPE. Rurki stalowe malowane proszkowo. Śruby ocynkowane, zabezpieczone zaślepkami z tworzywa. Dwie sprężyny ze stali ocynkowanej - ostatni pierścień sprężyn zabezpieczony przed pułapką na zakleszczenie. Urządzenie posiadające dwa siedziska z oparciami oraz uchwyty z rurki stalowej malowanej proszkowo. Wymiary: Wysokość całkowita min. 60 cm. Bujak ma przedstawiać motywy morskie: m.in. ryby, ssaki morskie. d) Karuzela ze stoliczkiem 1 szt. Karuzela tarczowa z siedzeniami wykonanymi z trwałego i odpornego na zmienne warunki atmosferyczne tworzywa HPL. Perforowana blacha antypoślizgowa (ocynk). Średnica urządzenia : min. 1,2m. e) Huśtawka ważka z motywem ryby 1szt.

24 Belka metalowa malowana proszkowo, siedziska huśtawki i podstawy uchwytów wykonane ze HDPE. Uchwyty i osłony śrub z tworzywa sztucznego. Korpus huśtawki metalowy malowany proszkowo. Huśtawka ma przedstawiać motywy morskie: m.in. ryby, ssaki morskie. Wymiary : wysokość od podłoża min. 50 cm, długość min. 2,5m f) Huśtawka podwójna 1 szt. Konstrukcja wykonana ze stali malowanej dwukrotnie proszkowo. Siedziska gumowe w tym jedno bez oparcia i drugie dla mniejszych dzieci zabezpieczeniami bocznymi typu koszyk. Huśtawka o wymiarach 1,8 x 3 m. g) Mini zjeżdżalnia z motywem ryby 1 szt. Urządzenie osadzone w podłożu na stalowych kotwach ocynkowanych, zabetonowanych w gruncie. Wszystkie elementy wykonane z płyty HDPE, rurki stalowe malowane proszkowo. Śruby ocynkowane, zabezpieczone zaślepkami z tworzywa. Ślizg ze stali nierdzewnej, połączony na wysokości min. 100 cm z drabinką wejściową. Stopnie drabinki antypoślizgowe.

25 h) Kosz na śmieci betonowy 4 szt. Kosz betonowy wykonany w technologii betonu płukanego o podstawie sześciokątnej wyposażony we wkład wykonany z blachy ocynkowanej z popielniczką. Pojemność : min. 40 litrów Wymiary kosza: Wysokość : min. 50 cm i) Ławki betonowe 4 szt.

26 Wymiary ławki: Ławka betonowa z oparciem, nogi betonowe ( Kamień płukany, grysy ), siedzisko (listwy wykonane z drewna iglastego) Wysokość całkowita : min. 70 cm Wysokość siedziska : min. 30 cm Długość : min. 180 cm Szerokość : min. 50 cm Grubość desek : min. 4 cm j) Tablica edukacyjna 2mx1,5m 1 szt. Konstrukcja wykonana ze stali malowanej dwukrotnie proszkowo. Treść tablicy zostanie przekazana przez Zamawiającego. Wymiary tablicy 1,5 m x 2 m., dwustronna, mocowana na 2 nogach stalowych malowanych proszkowo. Tablica edukacyjna będzie zawierała informację na temat flory i fauny jezior Łebsko oraz Sarbsko oraz Regulamin placu. Tablica będzie pełniła rolę punktu edukacyjnego, dzięki któremu dzieci będą mogły rozszerzyć swoją wiedzę przyrodniczą. k) Tablica zwierzęta morskie (gra) 1 szt. Konstrukcja wykonana ze stali malowanej proszkowo. Treść tablicy (uzgodniona z Zamawiającym) zawierać ma grę o morskich zwierzętach, którą będzie można rozwiązać poprzez prowadzenie odpowiedniego zwierzątka po wydrążonych torach do odpowiedniego opisu bądź rysunku. Wymiary tablicy 1,5 m x 2 m., mocowana na 2 nogach stalowych malowanych proszkowo. 5) Roszczyce działka nr 51/18

27 a) Statek rybacki, Stanowić będzie duży zestaw zabawowy, w skład którego wchodzić mogą: ślizg, trap, pomost, mała ścianka wspinaczkowa itp. stanowiące jeden duży element w skład którego wchodzić będą elementy metalowe malowane proszkowo, obudowy konstrukcji wykonane z płyty HDPE. Plac montowany ponad gruntem na stalowych ocynkowanych ogniowo kotwach. Do wykonawcy należeć będzie wymiana podłoża wokół w/w urządzenia ( w obrębie wyznaczonej strefy bezpieczeństwa ) na bardziej miękką, zwiększającą bezpieczeństwo użytkowników np. piasek morski. Minimalny Skład zestawu: - maszty wysokości min. 8 m. 3 szt. - podest rufa statku na wysokości 2 m - ślizg rurowy prosty - 2 szt. - ślizg rurowy półotwarty kręty wysokość 2m 1 szt. - podest stały min. 10 szt. - drabinki linowe 5 szt. - drabinki drewniane pionowe 2 szt. - schody drewniane wysokości 2 m 1 szt. - daszki półokrągłe nad podestami 5 szt. - ślizg metalowy 3 szt.

28 b) Sieć rybacka (linarium) 1 szt. Słupy stalowe zabezpieczone przed korozją poprzez cynkowanie ogniowe. Elementy zabawowe wykonane z liny poliamidowej zbrojonej linkami wykonanymi ze strun stalowych ocynkowanych galwanicznie. Elementy łączące liny ze sobą wykonane wyłącznie z aluminium lub stali trudnordzewiejącej (nierdzewnej). Elementy łączące liny ze słupem wykonane ze staliwa lub stali. Elementy zabezpieczone przed korozją poprzez malowanie farbami chlorokauczukowymi lub cynkowanie galwaniczne. Wymiary: Długość min. 12 m, wysokość min. 2 m.

29 c) Bujak sprężynowy pojedynczy w kształcie ryby 2 szt. Wykonane ze sklejki laminowanej lub płyty HDPE. Sprężyna bujaka wykonana ze stali malowanej dwukrotnie proszkowo. Wymiary: Wysokość całkowita min. 60 cm. Bujaki mają przedstawiać motywy morskie: m.in. ryby, ssaki morskie. d) Bujak sprężynowy podwójny 1 szt.

30 Urządzenie osadzone w podłożu na stalowych kotwach ocynkowanych, zabetonowanych w gruncie. Wszystkie elementy wykonane ze sklejek laminowanych lub płyty HDPE. Rurki stalowe malowane proszkowo. Śruby ocynkowane, zabezpieczone zaślepkami z tworzywa. Dwie sprężyny ze stali ocynkowanej - ostatni pierścień sprężyn zabezpieczony przed pułapką na zakleszczenie. Urządzenie posiadające dwa siedziska z oparciami oraz uchwyty z rurki stalowej malowanej proszkowo. Wymiary: Wysokość całkowita min. 60 cm. Bujak ma przedstawiać motywy morskie: m.in. ryby, ssaki morskie. e) Karuzela ze stoliczkiem 1 szt. Karuzela tarczowa z siedzeniami wykonanymi z trwałego i odpornego na zmienne warunki atmosferyczne tworzywa HPL. Perforowana blacha antypoślizgowa (ocynk). Średnica urządzenia : min. 1,2m. f) Huśtawka podwójna 1 szt. Konstrukcja wykonana ze stali malowanej dwukrotnie proszkowo. Siedziska gumowe w tym jedno bez oparcia i drugie dla mniejszych dzieci zabezpieczeniami bocznymi typu koszyk. Huśtawka o wymiarach 1,8 x 3 m.

31 g) Mini zjeżdżalnia z motywem ryby 1 szt. Urządzenie osadzone w podłożu na stalowych kotwach ocynkowanych, zabetonowanych w gruncie. Wszystkie elementy wykonane z płyty HDPE, rurki stalowe malowane proszkowo. Śruby ocynkowane, zabezpieczone zaślepkami z tworzywa. Ślizg ze stali nierdzewnej, połączony na wysokości min. 100 cm z drabinką wejściową. Stopnie drabinki antypoślizgowe. h) Kosz na śmieci betonowy 4 szt. Kosz betonowy wykonany w technologii betonu płukanego o podstawie sześciokątnej

32 wyposażony we wkład wykonany z blachy ocynkowanej z popielniczką. Pojemność : min. 40 litrów Wymiary kosza: Wysokość : min. 50 cm i) Ławki betonowe 4 szt. Wymiary ławki: Ławka betonowa z oparciem, nogi betonowe ( Kamień płukany, grysy ), siedzisko (listwy wykonane z drewna iglastego) Wysokość całkowita : min. 70 cm Wysokość siedziska : min. 30 cm Długość : min. 180 cm Szerokość : min. 50 cm Grubość desek : min. 4 cm j) Tablica edukacyjna 2mx1,5m 1 szt. Konstrukcja wykonana ze stali malowanej dwukrotnie proszkowo. Treść tablicy zostanie przekazana przez Zamawiającego. Wymiary tablicy 1,5 m x 2 m., dwustronna, mocowana na 2 nogach stalowych malowanych proszkowo.

33 Tablica edukacyjna będzie zawierała informację na temat flory i fauny jezior Łebsko oraz Sarbsko oraz Regulamin placu. Tablica będzie pełniła rolę punktu edukacyjnego, dzięki któremu dzieci będą mogły rozszerzyć swoją wiedzę przyrodniczą. k) Tablica zwierzęta morskie (gra) 1 szt. Konstrukcja wykonana ze stali malowanej proszkowo. Treść tablicy (uzgodniona z Zamawiającym) zawierać ma grę o morskich zwierzętach, którą będzie można rozwiązać poprzez prowadzenie odpowiedniego zwierzątka po wydrążonych torach do odpowiedniego opisu bądź rysunku. Wymiary tablicy 1,5 m x 2 m., mocowana na 2 nogach stalowych malowanych proszkowo. 6) Strzeszewo działka nr 190/18 a) Statek rybacki, Stanowić będzie duży zestaw zabawowy, w skład którego wchodzić mogą: ślizg, trap, pomost, mała ścianka wspinaczkowa itp. stanowiące jeden duży element w skład którego wchodzić będą elementy metalowe malowane proszkowo, obudowy konstrukcji wykonane z płyty HDPE. Plac montowany ponad gruntem na stalowych ocynkowanych ogniowo kotwach. Do wykonawcy należeć będzie wymiana podłoża wokół w/w urządzenia ( w obrębie wyznaczonej strefy bezpieczeństwa ) na bardziej miękką, zwiększającą bezpieczeństwo użytkowników np. piasek morski. Minimalny Skład zestawu: - maszty wysokości min. 8 m. 3 szt. - podest rufa statku na wysokości 2 m - ślizg rurowy prosty - 2 szt.

34 - ślizg rurowy półotwarty kręty wysokość 2m 1 szt. - podest stały min. 10 szt. - drabinki linowe 5 szt. - drabinki drewniane pionowe 2 szt. - schody drewniane wysokości 2 m 1 szt. - daszki półokrągłe nad podestami 5 szt. - ślizg metalowy 3 szt. b) Sieć rybacka (linarium) 1 szt Słupy stalowe zabezpieczone przed korozją poprzez cynkowanie ogniowe. Elementy zabawowe wykonane z liny poliamidowej zbrojonej linkami wykonanymi ze strun stalowych ocynkowanych galwanicznie. Elementy łączące liny ze sobą wykonane wyłącznie z aluminium lub stali trudnordzewiejącej (nierdzewnej). Elementy łączące liny ze słupem wykonane ze staliwa lub stali. Elementy zabezpieczone przed korozją poprzez malowanie farbami chlorokauczukowymi lub cynkowanie galwaniczne. Wymiary: Długość min. 12 m, wysokość min. 2 m.

35 c) Bujak sprężynowy pojedynczy w kształcie ryby 2 szt. Wykonane ze sklejki laminowanej lub płyty HDPE. Sprężyna bujaka wykonana ze stali malowanej dwukrotnie proszkowo. Wymiary: Wysokość całkowita min. 60 cm. Bujaki mają przedstawiać motywy morskie: m.in. ryby, ssaki morskie. d) Bujak sprężynowy podwójny 1 szt.

36 Urządzenie osadzone w podłożu na stalowych kotwach ocynkowanych, zabetonowanych w gruncie. Wszystkie elementy wykonane ze sklejek laminowanych lub płyty HDPE. Rurki stalowe malowane proszkowo. Śruby ocynkowane, zabezpieczone zaślepkami z tworzywa. Dwie sprężyny ze stali ocynkowanej - ostatni pierścień sprężyn zabezpieczony przed pułapką na zakleszczenie. Urządzenie posiadające dwa siedziska z oparciami oraz uchwyty z rurki stalowej malowanej proszkowo. Wymiary: Wysokość całkowita min. 60 cm. Bujak ma przedstawiać motywy morskie: m.in. ryby, ssaki morskie. e) Karuzela ze stoliczkiem 1 szt. Karuzela tarczowa z siedzeniami wykonanymi z trwałego i odpornego na zmienne warunki atmosferyczne tworzywa HPL. Perforowana blacha antypoślizgowa (ocynk). Średnica urządzenia : min. 1,2m. f) Huśtawka podwójna 1 szt.

37 Konstrukcja wykonana ze stali malowanej dwukrotnie proszkowo. Siedziska gumowe w tym jedno bez oparcia i drugie dla mniejszych dzieci zabezpieczeniami bocznymi typu koszyk. Huśtawka o wymiarach 1,8 x 3 m. g) Huśtawka ważka z motywem ryby 1szt. Belka metalowa malowana proszkowo, siedziska huśtawki i podstawy uchwytów wykonane ze HDPE. Uchwyty i osłony śrub z tworzywa sztucznego. Korpus huśtawki metalowy malowany proszkowo. Huśtawka ma przedstawiać motywy morskie: m.in. ryby, ssaki morskie. Wymiary : wysokość od podłoża min. 50 cm, długość min. 2,5m h) Kosz na śmieci betonowy 4 szt. Kosz betonowy wykonany w technologii betonu płukanego o podstawie sześciokątnej wyposażony we wkład wykonany z blachy ocynkowanej z popielniczką.

38 Pojemność : min. 40 litrów Wymiary kosza: Wysokość : min. 50 cm i) Ławki betonowe 4 szt. Wymiary ławki: Ławka betonowa z oparciem, nogi betonowe ( Kamień płukany, grysy ), siedzisko (listwy wykonane z drewna iglastego) Wysokość całkowita : min. 70 cm Wysokość siedziska : min. 30 cm Długość : min. 180 cm Szerokość : min. 50 cm Grubość desek : min. 4 cm j) Tablica edukacyjna 2mx1,5m 1 szt. Konstrukcja wykonana ze stali malowanej dwukrotnie proszkowo. Treść tablicy zostanie przekazana przez Zamawiającego. Wymiary tablicy 1,5 m x 2 m., dwustronna, mocowana na 2 nogach stalowych malowanych proszkowo. Tablica edukacyjna będzie zawierała informację na temat flory i fauny jezior Łebsko oraz Sarbsko oraz Regulamin placu. Tablica będzie pełniła rolę punktu edukacyjnego, dzięki któremu dzieci będą mogły rozszerzyć swoją wiedzę przyrodniczą. k) Tablica zwierzęta morskie (gra) 1 szt.

39 Konstrukcja wykonana ze stali malowanej proszkowo. Treść tablicy (uzgodniona z Zamawiającym) zawierać ma grę o morskich zwierzętach, którą będzie można rozwiązać poprzez prowadzenie odpowiedniego zwierzątka po wydrążonych torach do odpowiedniego opisu bądź rysunku. Wymiary tablicy 1,5 m x 2 m., mocowana na 2 nogach stalowych malowanych proszkowo. W przypadku, gdy w opisie zamówienia, w jakiejkolwiek części dokumentacji lub innej części SIWZ, zostały wskazane znaki towarowe, patenty lub pochodzenie materiałów, urządzeń, bądź przedmiot zamówienia został opisany za pomocą norm, aprobat, specyfikacji technicznych i systemów odniesienia, Zamawiający dopuszcza oferowanie materiałów i urządzeń równoważnych opisywanym, z zastrzeżeniem, że gwarantują one realizację zamówienia zgodnie z opisem przedmiotu zamówienia i zapewniają uzyskanie parametrów technicznych i funkcjonalno-użytkowych nie gorszych od założonych.
