1 Miejski System Zarządzania - Katowicka Infrastruktura Informacji Przestrzennej Inwestycje Instrukcja użytkownika

2 Historia zmian Wersja Data Kto Opis zmian Sygnity S.A. Utworzenie dokumentu Sygnity S.A. Aktualizacja dokumentu Sygnity S.A. Aktualizacja dokumentu Sygnity S.A. Aktualizacja dokumentu Sygnity S.A. Aktualizacja dokumentu Sygnity S.A. Aktualizacja dokumentu Sygnity S.A. Aktualizacja dokumentu Instrukcja użytkownika: Inwestycje 2/19

3 Spis treści 1 Wstęp Strategia rozwoju miasta (SRM) Dokument strategii rozwoju miasta Podstawowe dane dokumentu SRM Inwestycje ujęte w ramach dokumentu SRM Inwestycja strategii rozwoju miasta Podstawowe dane inwestycji SRM Dokumenty SRM powiązane z inwestycją SRM Inwestycje LPR powiązane z inwestycją SRM Inwestycje WPF/WPI powiązane z inwestycją SRM Lokalny programu rewitalizacji (LPR) Dokument lokalnego programu rewitalizacji Podstawowe dane dokumentu LPR Inwestycje ujęte w ramach dokumetnu LPR Obszary ujęte w ramach dokumentu LPR Inwestycje lokalnego programu rewitalizacji Podstawowe dane inwestycji LPR Dokumenty LPR powiązane z inwestycją LPR Obszary LPR powiązane z inwestycją LPR Dzielnice powiązane z inwestycją LPR Inwestycja SRM powiązana z inwestycją LPR Inwestycje WPF/WPI powiązane z inwestycją LPR Obszar lokalnego programu rewitalizacji Podstawowe dane obszaru LPR Dokumenty LPR powiązane z obszarem LPR Inwestycje WPF/WPI Podstawowe dane inwestycji WPF/WPI Inwestycje SRM powiązane z inwestycją WPF/WPI Inwestycje / obszary LPR powiązane z inwestycją WPF/WPI Instrukcja użytkownika: Inwestycje 3/19

4 4.4 Dzielnice powiązane z inwestycją WPF/WPI Plan uporządkowania gospodarki ściekowej Plan uporządkowania gospodarki ściekowej Podstawowe dane planu uporządkowania gospodarki ściekowej Dokumenty powiązane z planem uporządkowania gospodarki ściekowej Inwestycje uporządkowania gospodarki ściekowej Podstawowe dane inwestycji uporządkowania gospodarki ściekowej Instrukcja użytkownika: Inwestycje 4/19

5 1 Wstęp Niniejszy dokument jest instrukcją obsługi dla modułu Inwestycje. Uwaga: Przed rozpoczęciem pracy z modułem Inwestycje należy zapoznać się z obsługą narzędzi systemu JARC. UWAGA: Atrybuty pogrubioną czcionką są atrybutami obowiązkowymi (muszą być uzupełnione). Użyte w niniejszej instrukcji informacje, szczególnie występujące na ilustracjach nazwy własne, pokazują jedynie przykładowe ich użycie i nie mają związku z istniejącymi danymi rzeczywistymi, pomimo ich podobieństwa. Instrukcja użytkownika: Inwestycje 5/19

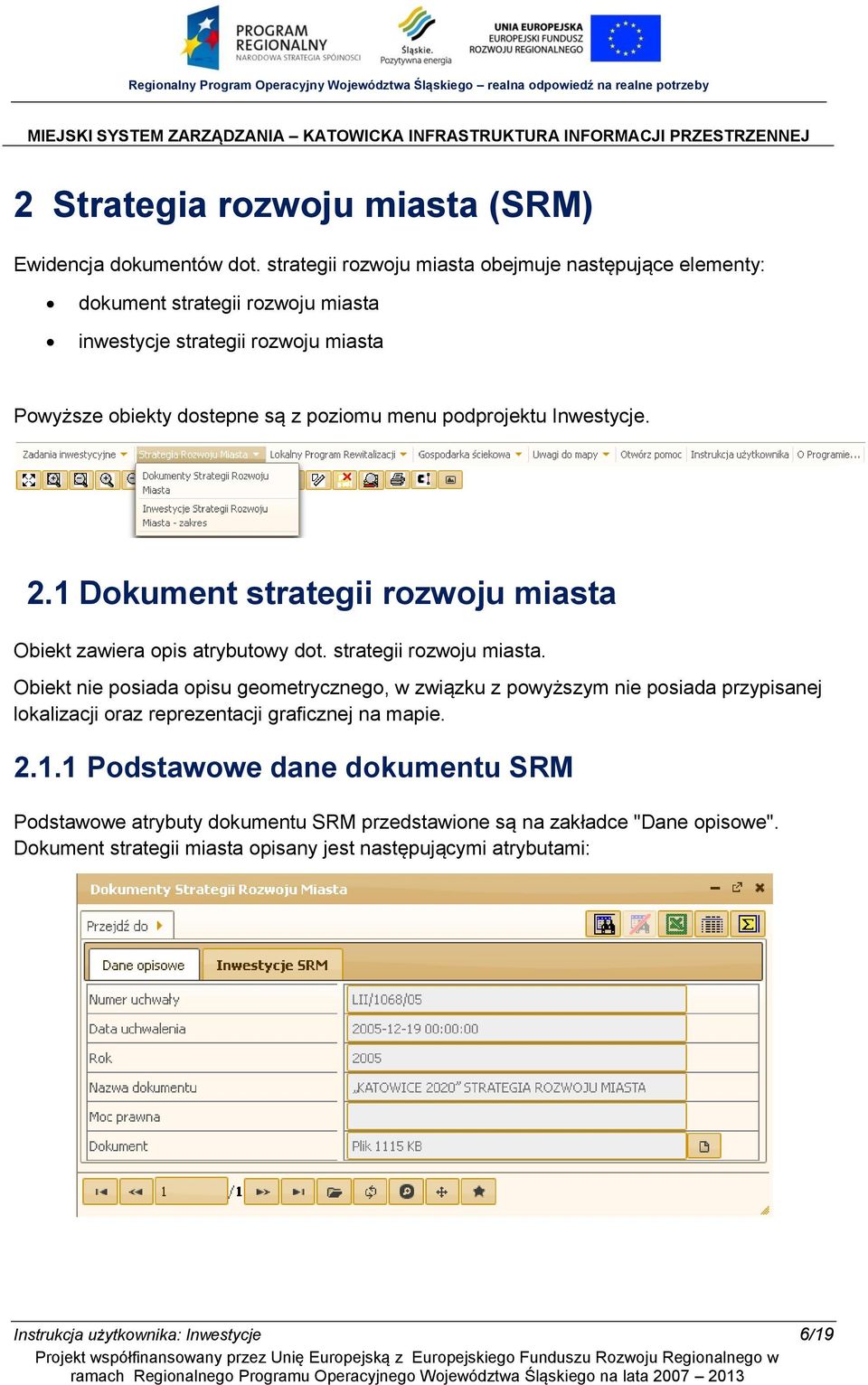

6 2 Strategia rozwoju miasta (SRM) Ewidencja dokumentów dot. strategii rozwoju miasta obejmuje następujące elementy: dokument strategii rozwoju miasta inwestycje strategii rozwoju miasta Powyższe obiekty dostepne są z poziomu menu podprojektu Inwestycje. 2.1 Dokument strategii rozwoju miasta Obiekt zawiera opis atrybutowy dot. strategii rozwoju miasta. Obiekt nie posiada opisu geometrycznego, w związku z powyższym nie posiada przypisanej lokalizacji oraz reprezentacji graficznej na mapie Podstawowe dane dokumentu SRM Podstawowe atrybuty dokumentu SRM przedstawione są na zakładce "Dane opisowe". Dokument strategii miasta opisany jest następującymi atrybutami: Instrukcja użytkownika: Inwestycje 6/19

7 Z poziomiu dokumentu strategii rozwoju miasta, użytkownik może przeglądać elektroniczną wersję dokumentu. W tym celu nalezy wbrać poniższą ikonę na formatce "Dokumenty Strategii Rozwoju Miasta". Cykl życia obiektu opisany jest atrybutem "Moc prawna", który może przyjmować następujące wartości: Archiwalna Aktualna Inwestycje ujęte w ramach dokumentu SRM Z poziomu dokumentu strategii rozwoju miasta, użytkownik może przeglądać listę inwestycji SRM ujętych w ramach danego dokumentu. W tym celu należy przejść z formatki "Dane opisowe" na zakładkę "Inwestycje SRM". Zakładka "Inwestycje SRM" prezentuje nagłówkowe informacje dot. poszczególnych inwestycji. W celu uzyskania pełnego dostępu do informacji dla poszczególnych inwestycji, należy z poziomu formatki "Dokument Strategii Rozwoju Miasta" wywołać funkcję "Przejdź do" -> "Inwestycje Strategii Rozwoju Miasta - zakres". Wywołanie funkcji powoduje otwarcie formatki zawierającej komplet atrybutów opisujących inwestycję SRM (patrz Podstawowe dane inwestycji SRM). System zawęża dane prezentowane na formatce, do inwestycji powiązanych z aktualnie przeglądanym dokumentem strategii rozwoju miasta. 2.2 Inwestycja strategii rozwoju miasta Obiekt zawiera opis atrybutowy oraz geometryczny dot. pojedyńczej inwestycji strategii rozwoju miasta. Obiekt posiada reprezentację graficzną na mapie. Sposób reprezenatcji uzależniona jest od powiększenia mapy. W przypadku małej skali mapy inwestycja SRM posiada reprezentację punktową. W przypadku dużej skali mapy inwestycja SRM posiada reprezentację będącą wielokątem (obrysem obszaru inwestycji) Instrukcja użytkownika: Inwestycje 7/19

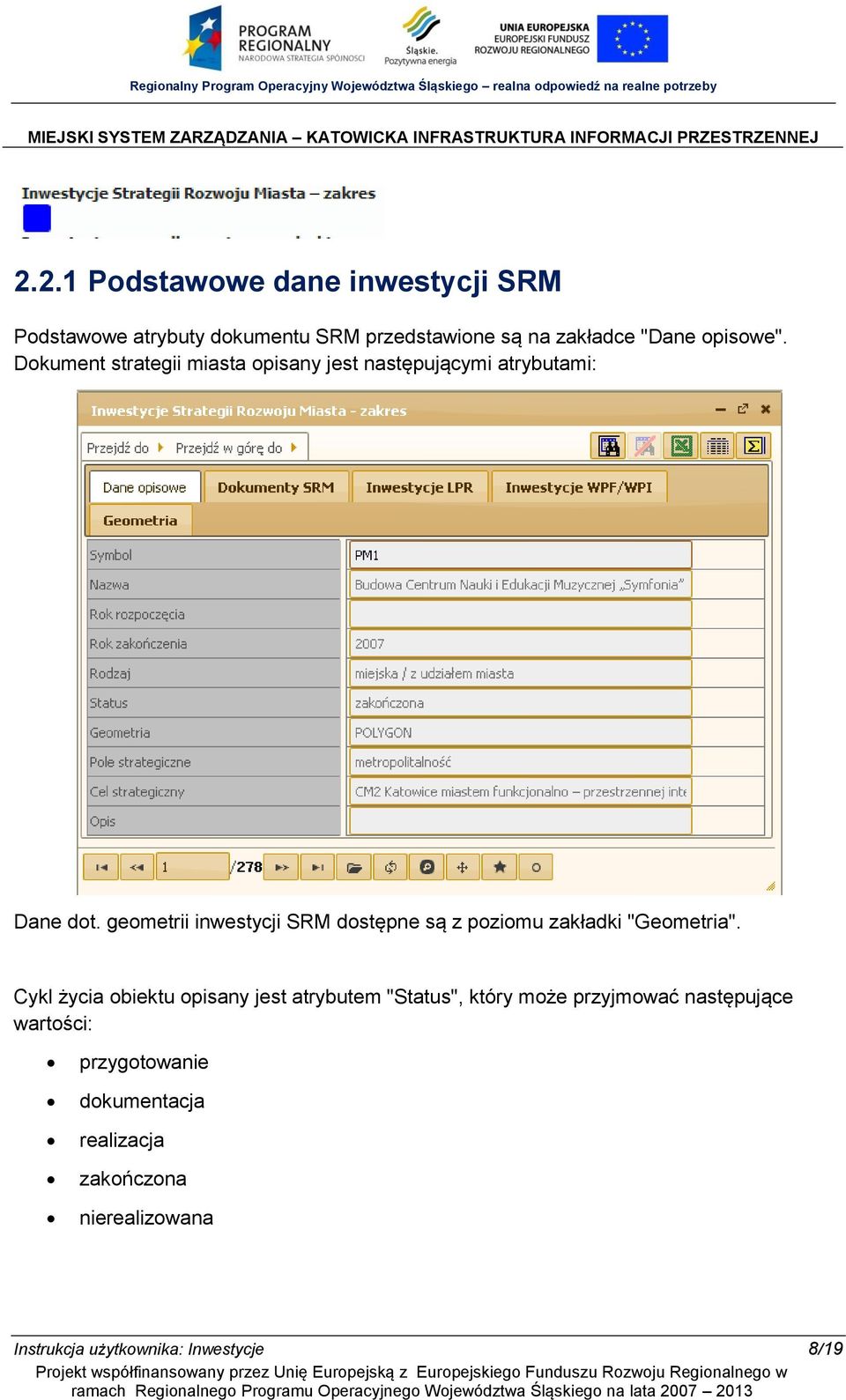

8 2.2.1 Podstawowe dane inwestycji SRM Podstawowe atrybuty dokumentu SRM przedstawione są na zakładce "Dane opisowe". Dokument strategii miasta opisany jest następującymi atrybutami: Dane dot. geometrii inwestycji SRM dostępne są z poziomu zakładki "Geometria". Cykl życia obiektu opisany jest atrybutem "Status", który może przyjmować następujące wartości: przygotowanie dokumentacja realizacja zakończona nierealizowana Instrukcja użytkownika: Inwestycje 8/19

9 2.2.2 Dokumenty SRM powiązane z inwestycją SRM Z poziomiu inwestycji strategii rozwoju miasta, użytkownik może przeglądać dokumenty strategii rozwoju miasta, w ramach których dana inwestycja SRM była / jest ujęta. W tym celu należy przejść z zakładki "Dane opisowe" na zakładkę "Dokumenty SRM" Inwestycje LPR powiązane z inwestycją SRM Z poziomiu inwestycji strategii rozwoju miasta, użytkownik może przeglądać inwestycje lokalnego programu rewitalizacji, które zostały powiązane z daną inwestycją SRM. W tym celu należy przejść z zakładki "Dane opisowe" na zakładkę "Inwestycje LPR". W celu uzyskania pełnego dostępu do informacji dla poszczególnych inwestycji LPR, należy z poziomu formatki "Inwestycje Strategii Rozwoju Miasta" wywołać funkcję "Przejdź do" -> "Inwestycje Lokalnego Programu Rewitalizacji - zakres". Wywołanie funkcji powoduje otwarcie formatki zawierającej komplet atrybutów opisujących inwestycję LPR. System prezentuje wyłacznie inwestycje LPR powiązane z aktualnie przeglądaną inwestycją SRM (patrz Podstawowe dane inwestycji LPR) Inwestycje WPF/WPI powiązane z inwestycją SRM Z poziomiu inwestycji strategii rozwoju miasta, użytkownik może przeglądać inwestycje WPF / WPI, które zostały powiązane z daną inwestycją SRM. W tym celu należy przejść z formatki "Dane opisowe" na zakładkę "Inwestycje WPF/WPI". W celu uzyskania pełnego dostępu do informacji dla poszczególnych inwestycji WPF/WPI, należy z poziomu formatki "Inwestycje Strategii Rozwoju Miasta" wywołać funkcję "Przejdź do" -> "Inwestycje WPF/WPI - zakres". Wywołanie funkcji powoduje otwarcie formatki zawierającej komplet atrybutów opisujących inwestycję WPF/WPI (patrz 4.1 Podstawowe dane inwestycji WPF/WPI). Instrukcja użytkownika: Inwestycje 9/19

10 3 Lokalny programu rewitalizacji (LPR) Ewidencja dokumentów dot. lokalnego programu rewitalizacji obejmuje następujące elementy: dokument lokalnego programu rewitalizacji obszary lokalnego programu rewitalizacji inwestycje lokalnego programu rewitalizacji Powyższe obiekty dostepne są z poziomu menu podprojektu Inwestycje. 3.1 Dokument lokalnego programu rewitalizacji Obiekt zawiera opis atrybutowy dot. lokalnego programu rewitalizacji. Obiekt nie posiada opisu geometrycznego, w związku z powyższym nie posiada przypisanej lokalizacji oraz reprezentacji graficznej na mapie Podstawowe dane dokumentu LPR Podstawowe atrybuty dokumentu LPR przedstawione są na zakładce "Dane opisowe". Dokument lokalnego programu rewitalizacji opisany jest następującymi atrybutami: Instrukcja użytkownika: Inwestycje 10/19

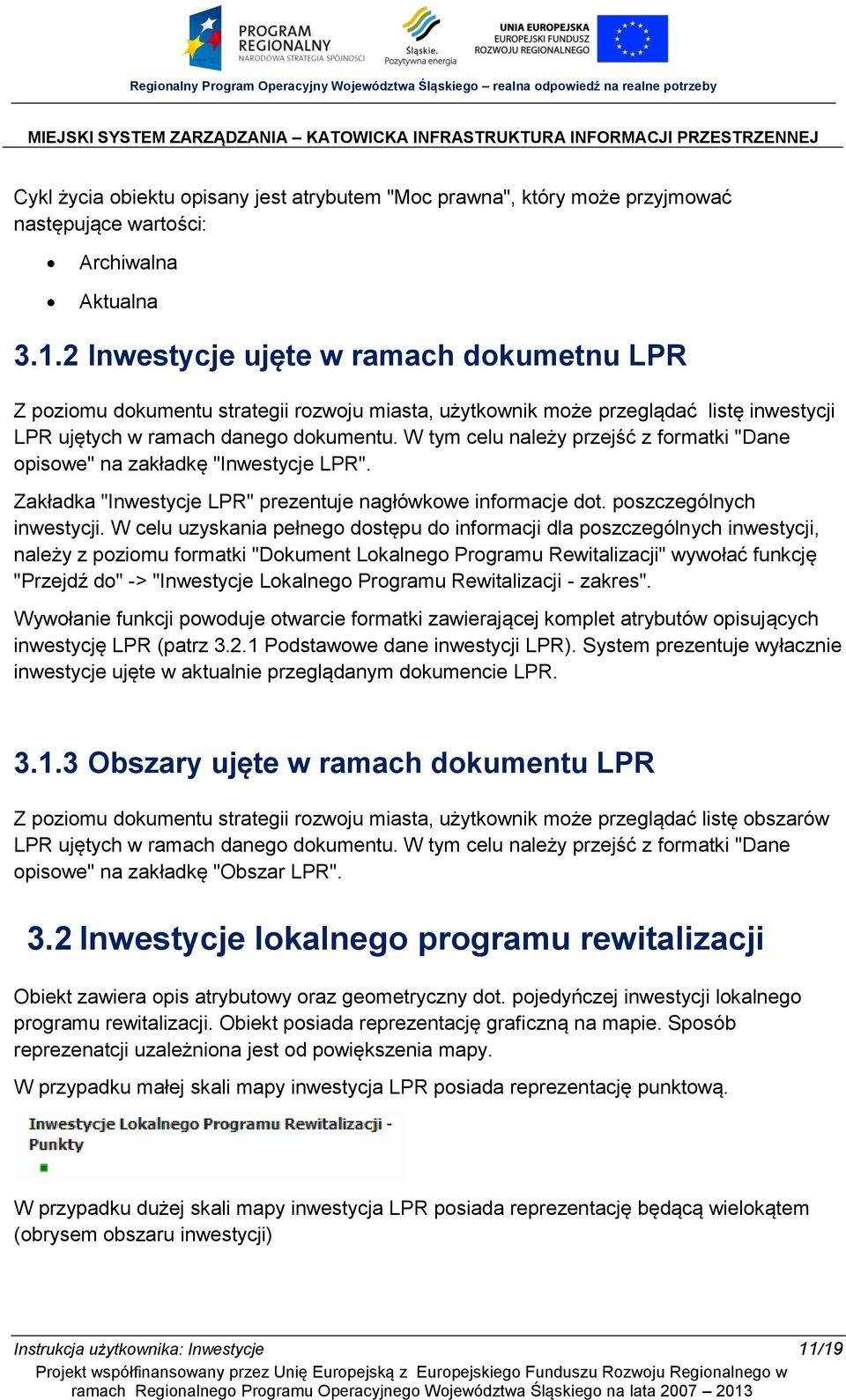

11 Cykl życia obiektu opisany jest atrybutem "Moc prawna", który może przyjmować następujące wartości: Archiwalna Aktualna Inwestycje ujęte w ramach dokumetnu LPR Z poziomu dokumentu strategii rozwoju miasta, użytkownik może przeglądać listę inwestycji LPR ujętych w ramach danego dokumentu. W tym celu należy przejść z formatki "Dane opisowe" na zakładkę "Inwestycje LPR". Zakładka "Inwestycje LPR" prezentuje nagłówkowe informacje dot. poszczególnych inwestycji. W celu uzyskania pełnego dostępu do informacji dla poszczególnych inwestycji, należy z poziomu formatki "Dokument Lokalnego Programu Rewitalizacji" wywołać funkcję "Przejdź do" -> "Inwestycje Lokalnego Programu Rewitalizacji - zakres". Wywołanie funkcji powoduje otwarcie formatki zawierającej komplet atrybutów opisujących inwestycję LPR (patrz Podstawowe dane inwestycji LPR). System prezentuje wyłacznie inwestycje ujęte w aktualnie przeglądanym dokumencie LPR Obszary ujęte w ramach dokumentu LPR Z poziomu dokumentu strategii rozwoju miasta, użytkownik może przeglądać listę obszarów LPR ujętych w ramach danego dokumentu. W tym celu należy przejść z formatki "Dane opisowe" na zakładkę "Obszar LPR". 3.2 Inwestycje lokalnego programu rewitalizacji Obiekt zawiera opis atrybutowy oraz geometryczny dot. pojedyńczej inwestycji lokalnego programu rewitalizacji. Obiekt posiada reprezentację graficzną na mapie. Sposób reprezenatcji uzależniona jest od powiększenia mapy. W przypadku małej skali mapy inwestycja LPR posiada reprezentację punktową. W przypadku dużej skali mapy inwestycja LPR posiada reprezentację będącą wielokątem (obrysem obszaru inwestycji) Instrukcja użytkownika: Inwestycje 11/19

12 3.2.1 Podstawowe dane inwestycji LPR Podstawowe atrybuty inwestycji LPR przedstawione są na zakładce "Dane opisowe". Inwestycja lokalnego programu rewitalizacji opisana jest następującymi atrybutami: Dane dot. geometrii inwestycji LPR dostepne są z poziomu zakładki "Geometria". Cykl życia obiektu opisany jest atrybutem "Status", który może przyjmować następujące wartości: przygotowanie dokumentacja realizacja zakończona nierealizowana Instrukcja użytkownika: Inwestycje 12/19

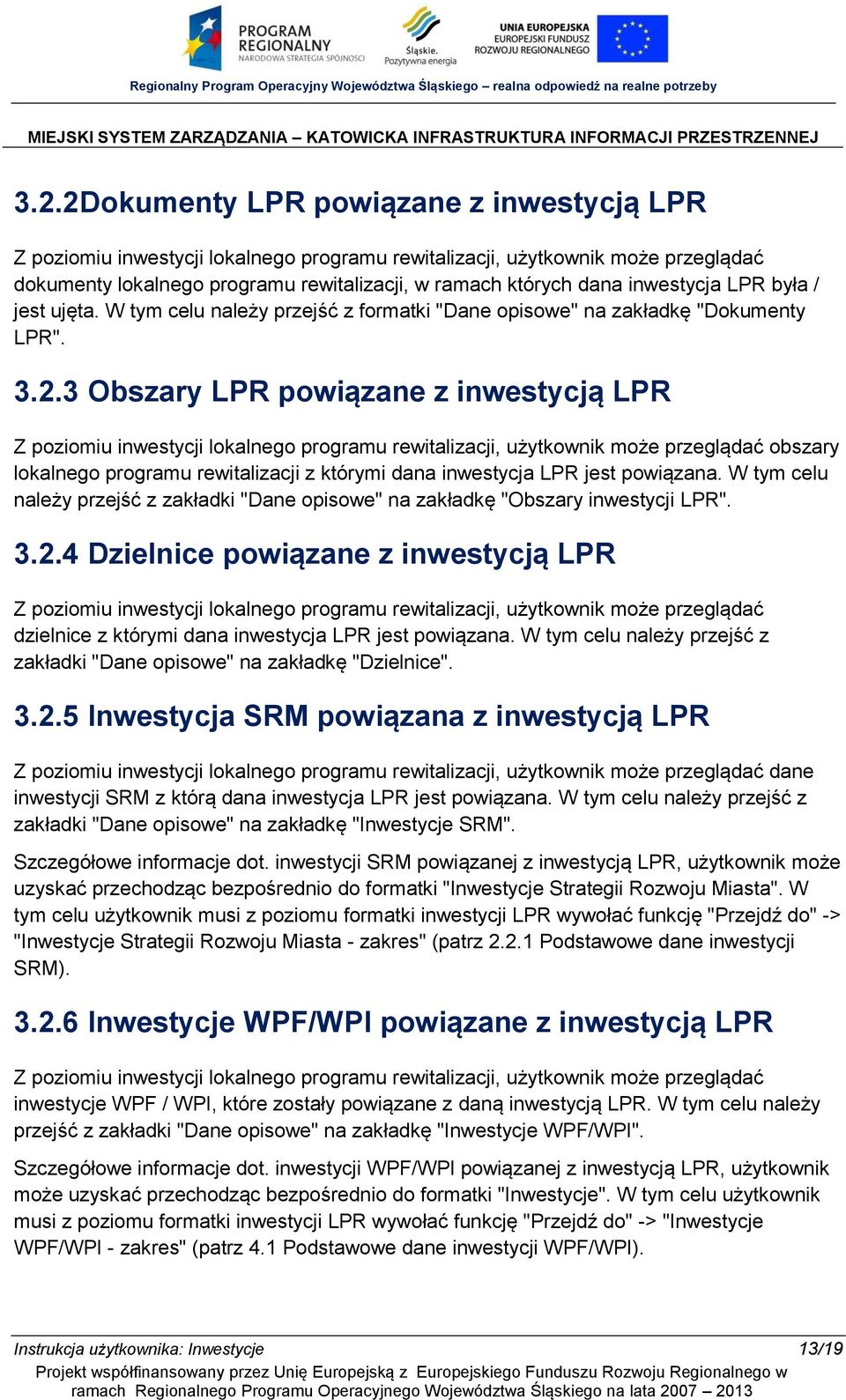

13 3.2.2 Dokumenty LPR powiązane z inwestycją LPR Z poziomiu inwestycji lokalnego programu rewitalizacji, użytkownik może przeglądać dokumenty lokalnego programu rewitalizacji, w ramach których dana inwestycja LPR była / jest ujęta. W tym celu należy przejść z formatki "Dane opisowe" na zakładkę "Dokumenty LPR" Obszary LPR powiązane z inwestycją LPR Z poziomiu inwestycji lokalnego programu rewitalizacji, użytkownik może przeglądać obszary lokalnego programu rewitalizacji z którymi dana inwestycja LPR jest powiązana. W tym celu należy przejść z zakładki "Dane opisowe" na zakładkę "Obszary inwestycji LPR" Dzielnice powiązane z inwestycją LPR Z poziomiu inwestycji lokalnego programu rewitalizacji, użytkownik może przeglądać dzielnice z którymi dana inwestycja LPR jest powiązana. W tym celu należy przejść z zakładki "Dane opisowe" na zakładkę "Dzielnice" Inwestycja SRM powiązana z inwestycją LPR Z poziomiu inwestycji lokalnego programu rewitalizacji, użytkownik może przeglądać dane inwestycji SRM z którą dana inwestycja LPR jest powiązana. W tym celu należy przejść z zakładki "Dane opisowe" na zakładkę "Inwestycje SRM". Szczegółowe informacje dot. inwestycji SRM powiązanej z inwestycją LPR, użytkownik może uzyskać przechodząc bezpośrednio do formatki "Inwestycje Strategii Rozwoju Miasta". W tym celu użytkownik musi z poziomu formatki inwestycji LPR wywołać funkcję "Przejdź do" -> "Inwestycje Strategii Rozwoju Miasta - zakres" (patrz Podstawowe dane inwestycji SRM) Inwestycje WPF/WPI powiązane z inwestycją LPR Z poziomiu inwestycji lokalnego programu rewitalizacji, użytkownik może przeglądać inwestycje WPF / WPI, które zostały powiązane z daną inwestycją LPR. W tym celu należy przejść z zakładki "Dane opisowe" na zakładkę "Inwestycje WPF/WPI". Szczegółowe informacje dot. inwestycji WPF/WPI powiązanej z inwestycją LPR, użytkownik może uzyskać przechodząc bezpośrednio do formatki "Inwestycje". W tym celu użytkownik musi z poziomu formatki inwestycji LPR wywołać funkcję "Przejdź do" -> "Inwestycje WPF/WPI - zakres" (patrz 4.1 Podstawowe dane inwestycji WPF/WPI). Instrukcja użytkownika: Inwestycje 13/19

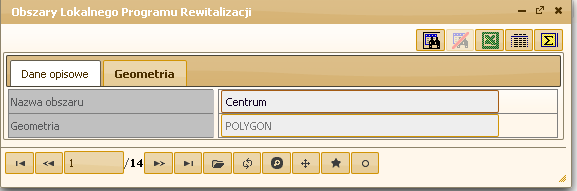

14 3.3 Obszar lokalnego programu rewitalizacji Obiekt zawiera opis atrybutowy oraz geometryczny dot. pojedyńczego obszaru lokalnego programu rewitalizacji. Obiekt posiada reprezentację graficzną na mapie Podstawowe dane obszaru LPR Podstawowe atrybuty obszaru LPR przedstawione są na zakładce "Dane opisowe". Obszar lokalnego programu rewitalizacji opisany jest następującymi atrybutami: Dane dot. geometrii obszaru LPR widoczne są z poziomu zakładki "Geometria" Dokumenty LPR powiązane z obszarem LPR Z poziomiu obszaru lokalnego programu rewitalizacji, użytkownik może przeglądać dokumenty lokalnego programu rewitalizacji, w ramach których dany obszar LPR jest ujęty. W tym celu należy przejść z zakładki "Dane opisowe" na zakładkę "Dokumenty LPR". 4 Inwestycje WPF/WPI Ewidencja inwestycji WPF/WPI dostępna jest z poziomu menu podprojektu Inwestycje (pozycja "Inwestycje WPF/WPI - zakres"). Instrukcja użytkownika: Inwestycje 14/19

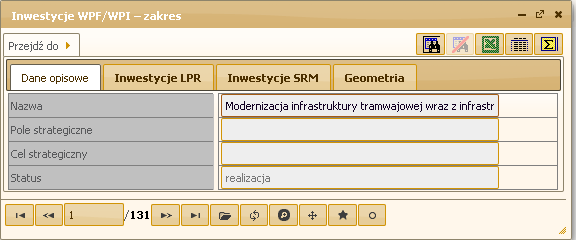

15 Obiekt zawiera opis atrybutowy oraz geometryczny dot. pojedyńczej inwestycji WPF/WPI. Obiekt posiada reprezentację graficzną na mapie. Sposób reprezenatcji uzależniona jest od powiększenia mapy. W przypadku małej skali mapy inwestycja WPF/WPI posiada reprezentację punktową. W przypadku dużej skali mapy inwestycja WPF/WPI posiada reprezentację będącą wielokątem (obrysem obszaru inwestycji). 4.1 Podstawowe dane inwestycji WPF/WPI Podstawowe atrybuty inwestycji WPF/WPI przedstawione są na zakładce "Dane opisowe". Inwestycja WPF/WPI opisana jest następującymi atrybutami: Dane dot. geometrii inwestycji WPF/WPI widoczne są z poziomu zakładki "Geometria". Cykl życia obiektu opisany jest atrybutem "Status", który może przyjmować następujące wartości: przygotowanie dokumentacja realizacja zakończona nierealizowana Instrukcja użytkownika: Inwestycje 15/19

16 4.2 Inwestycje SRM powiązane z inwestycją WPF/WPI Inwestycje WPF/WPI może być powiązana z inwestycją SRM. Informacja o inwestycji SRM powiązanej z daną inwestycją WPF/WPI dostępna jest na zakładce "Inwestycje SRM". W celu uzyskania pełnego dostępu do informacji powiązanej inwestycji SRM, należy z poziomu formatki "Inwestycje " wywołać funkcję "Przejdź do" -> "Inwestycje Strategii Rozwoju Miasta - zakres". Wywołanie funkcji powoduje otwarcie formatki zawierającej komplet atrybutów opisujących inwestycję SRM (patrz Podstawowe dane inwestycji SRM). 4.3 Inwestycje / obszary LPR powiązane z inwestycją WPF/WPI Inwestycje WPF/WPI może być z inwestycją LPR lub z obszarami LPR. Informacje o inwestycji LPR dostępne sa po przejściu z zakładki "Dane opisowe" na zakładkę "Inwestycje LPR". W celu uzyskania pełnego dostępu do informacji powiązanej inwestycji LPR, należy z poziomu formatki "Inwestycje " wywołać funkcję "Przejdź do" -> "Inwestycje Lokalnego Programu Rewitalizacji - zakres". Wywołanie funkcji powoduje otwarcie formatki zawierającej komplet atrybutów opisujących inwestycję LPR (patrz Podstawowe dane inwestycji LPR). Informacje o inwestycji LPR dostępne sa po przejściu z zakładki "Dane opisowe" na zakładkę "Obszary LPR". 4.4 Dzielnice powiązane z inwestycją WPF/WPI Z poziomiu inwestycji WPF/WPI, użytkownik może przeglądać dzielnice z którymi dana inwestycja WPF/WPI jest powiązana. W tym celu należy przejść z zakładki "Dane opisowe" na zakładkę "Dzielnice inwestycji". Instrukcja użytkownika: Inwestycje 16/19

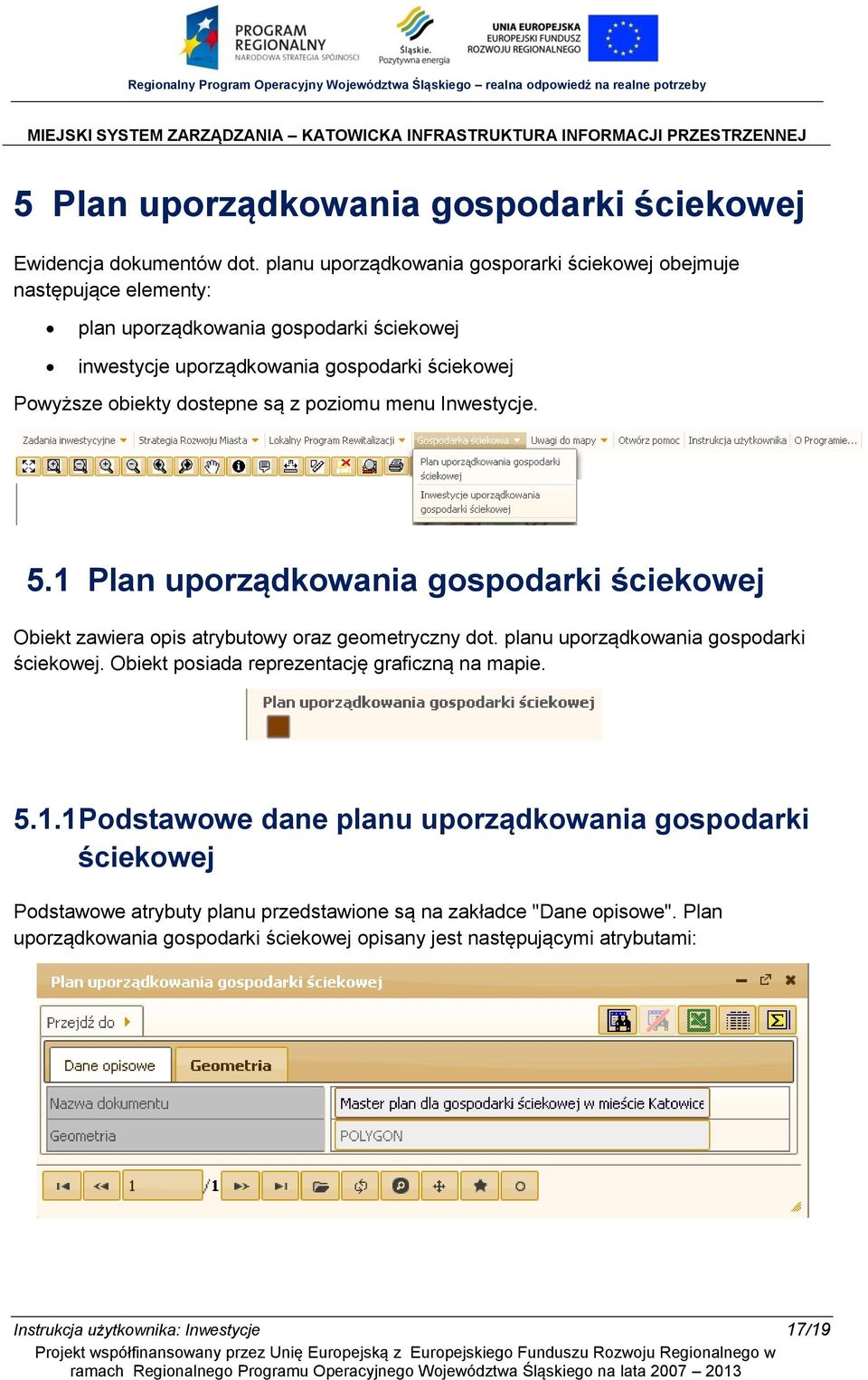

17 5 Plan uporządkowania gospodarki ściekowej Ewidencja dokumentów dot. planu uporządkowania gosporarki ściekowej obejmuje następujące elementy: plan uporządkowania gospodarki ściekowej inwestycje uporządkowania gospodarki ściekowej Powyższe obiekty dostepne są z poziomu menu Inwestycje. 5.1 Plan uporządkowania gospodarki ściekowej Obiekt zawiera opis atrybutowy oraz geometryczny dot. planu uporządkowania gospodarki ściekowej. Obiekt posiada reprezentację graficzną na mapie Podstawowe dane planu uporządkowania gospodarki ściekowej Podstawowe atrybuty planu przedstawione są na zakładce "Dane opisowe". Plan uporządkowania gospodarki ściekowej opisany jest następującymi atrybutami: Instrukcja użytkownika: Inwestycje 17/19

18 5.1.2 Dokumenty powiązane z planem uporządkowania gospodarki ściekowej Z poziomu formatki planu, użytkownik może przejść do inwestycji należących do danego planu uporządkowania gospodarki ściekowej. W tym celu należy, z poziomu formatki planu, wywołać funkcję "Przejdź do" -> "Inwestycje uporządkowania gospodarki ściekowej". 5.2 Inwestycje uporządkowania gospodarki ściekowej Obiekt zawiera opis atrybutowy oraz geometryczny dot. inwestycji planu uporządkowania gospodarki ściekowej. Obiekt posiada reprezentację graficzną na mapie Podstawowe dane inwestycji uporządkowania gospodarki ściekowej Podstawowe atrybuty inwestycji planu przedstawione są na zakładce "Dane opisowe". Plan uporządkowania gospodarki ściekowej opisany jest następującymi atrybutami: Instrukcja użytkownika: Inwestycje 18/19

19 Cykl życia obiektu opisany jest atrybutem "Status", który może przyjmować następujące wartości: w projektowaniu nie rozpoczęto wykonania w trakcie wykonania inwestycja zakończona Brak Instrukcja użytkownika: Inwestycje 19/19
