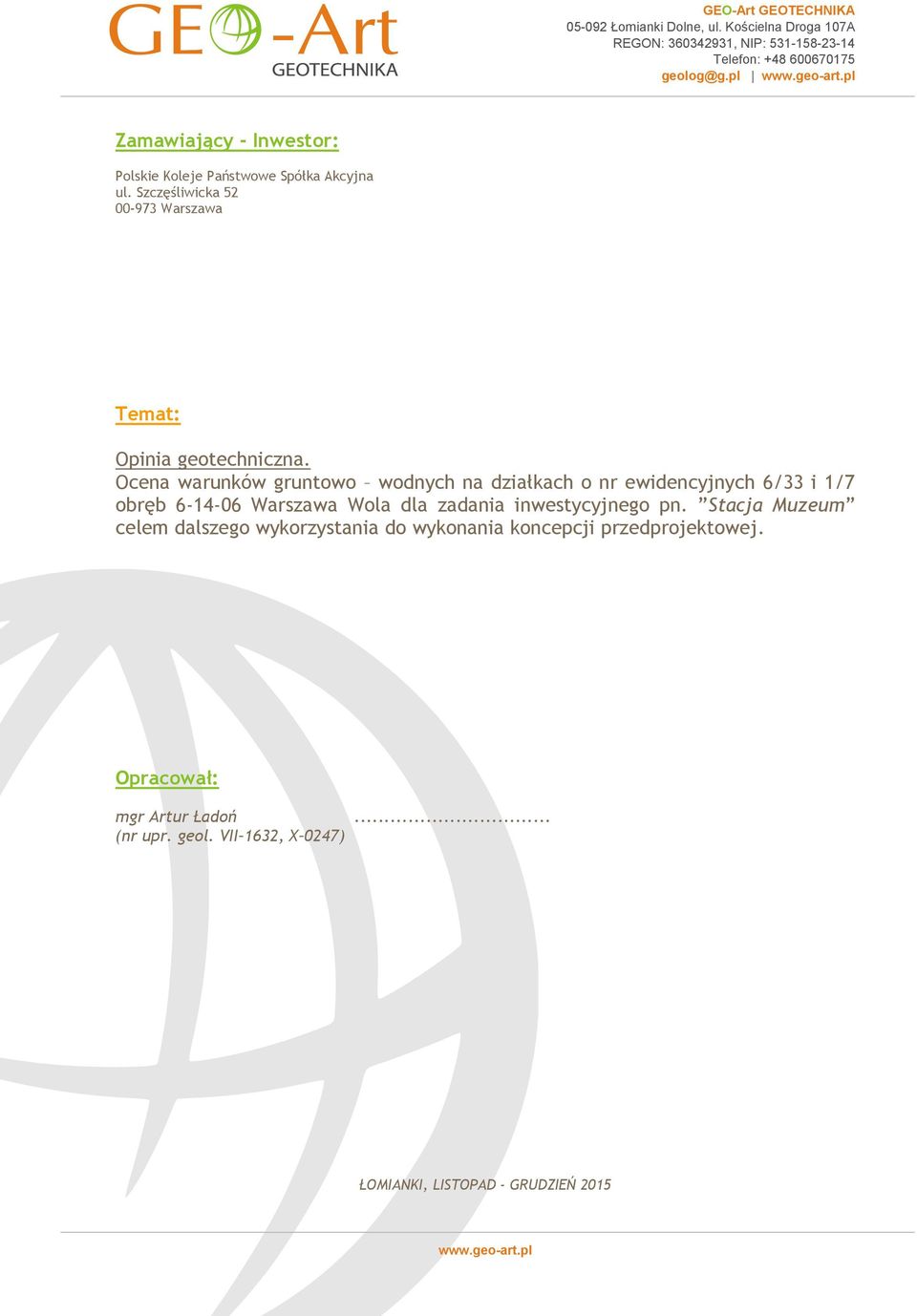

1 GEO-Art GEOTECHNIKA Łomianki Dolne, ul. Kościelna Droga 107A REGON: , NIP: Telefon: Zamawiający - Inwestor: Polskie Koleje Państwowe Spółka Akcyjna ul. Szczęśliwicka Warszawa Temat: Opinia geotechniczna. Ocena warunków gruntowo wodnych na działkach o nr ewidencyjnych 6/33 i 1/7 obręb Warszawa Wola dla zadania inwestycyjnego pn. Stacja Muzeum celem dalszego wykorzystania do wykonania koncepcji przedprojektowej. Opracował: mgr Artur Ładoń... (nr upr. geol. VII 1632, X 0247) ŁOMIANKI, LISTOPAD - GRUDZIEŃ

2 SPIS ROZDZIAŁÓW: 1. Wstęp. 2. Lokalizacja terenu badań. Przebieg prac. 3. Położenie geograficzne, budowa geologiczna i warunki hydrogeologiczne w rejonie analizowanego obszaru. 4. Cel badań geotechnicznych. 5. Opis przeprowadzonych prac terenowych. 6. Właściwości fizyczno mechaniczne gruntów. 7. Ocena warunków geotechnicznych. 8. Podsumowanie i wnioski. 9. Spis literatury. SPIS ZAŁĄCZNIKÓW: 1. Mapa dokumentacyjna w skali 1 : Profil wiercenia geotechnicznego nr 01 arch. w skali 1 : Profil wiercenia geotechnicznego nr 02 w skali 1 : Profil wiercenia geotechnicznego nr 03 w skali 1 : Profil wiercenia geotechnicznego nr 04 w skali 1 : Profil wiercenia geotechnicznego nr 05 w skali 1 : Profil wiercenia geotechnicznego nr 06 w skali 1 : Profil wiercenia geotechnicznego nr 07 w skali 1 : Profil wiercenia geotechnicznego nr 08 w skali 1 : Profil wiercenia geotechnicznego nr 09 w skali 1 : Profil wiercenia geotechnicznego nr 10 w skali 1 : Profil wiercenia geotechnicznego nr 11 w skali 1 : Profil wiercenia geotechnicznego nr 12 w skali 1 : Profil wiercenia geotechnicznego nr 13 w skali 1 : Profil wiercenia geotechnicznego nr 14 w skali 1 : Profil wiercenia geotechnicznego nr 15 w skali 1 : Profil wiercenia geotechnicznego nr 16 w skali 1 : Profil wiercenia geotechnicznego nr 17 w skali 1 : Profil wiercenia geotechnicznego nr 18 w skali 1 : Sondowanie statyczne CPT dla wiercenia nr Sondowanie statyczne CPT dla wiercenia nr Sondowanie statyczne CPT dla wiercenia nr Sondowanie statyczne CPT dla wiercenia nr Przekrój geotechniczny A A w skali pionowej 1 : 250, w skali poziomej 1 : Przekrój geotechniczny B B w skali pionowej 1 : 250, w skali poziomej 1 : Przekrój geotechniczny C C w skali pionowej 1 : 250, w skali poziomej 1 : Przekrój geotechniczny D D w skali pionowej 1 : 250, w skali poziomej 1 : Przekrój geotechniczny E E w skali pionowej 1 : 250, w skali poziomej 1 : Przekrój geotechniczny F F w skali pionowej 1 : 250, w skali poziomej 1 : Przekrój geotechniczny G G w skali pionowej 1 : 250, w skali poziomej 1 : Przekrój geotechniczny H H w skali pionowej 1 : 250, w skali poziomej 1 : Przekrój geotechniczny I I w skali pionowej 1 : 250, w skali poziomej 1 : Objaśnienia do profili i przekrojów. 6. Wyniki badań laboratoryjnych. 7. Operat geodezyjny. 8. Fotografie /wyłącznie dla wersji elektronicznej/. 2

3 1. Wstęp. Niniejsze opracowanie opisuje warunki gruntowo wodne na działkach o nr ew. 6/33 i 1/7, które znajdują się na terenie kolejowym (na południe od ulicy Potrzebnej) w dzielnicy Wola, a powstało na zlecenie Polskich Kolei Państwowych Spółka Akcyjna dla inwestycji p.n. Stacja Muzeum celem dalszego wykorzystania do wykonania koncepcji przedprojektowej. W czasie prac terenowych w dniach listopada 2015 roku wykonano zgodnie ze z zleceniem osiemnaście wierceń geotechnicznych oraz w oparciu o normę PN-EN :2009 Eurokod 7. EN ISO (1-13), dawniej Polska Norma, PN-B-04452, Geotechnika Badania Polowe ( Geotechnics Field tests ) przeprowadzono badania makroskopowe, a także wykonano cztery sondowania statyczne CPT w celu ustalenia podstawowych właściwości i parametrów geotechnicznych gruntu. Badania geotechniczne przeprowadzono zgodnie z Rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych bez wykonywania robót geologicznych w rozumieniu Prawa geologicznego i górniczego (art. 3 ust. 7). 2. Lokalizacja terenu badań. Przebieg prac. Badania geotechniczne wykonano w granicach działek o numerach ewidencyjnych 6/33 i 1/7 (Załącznik graficzny nr 1 Mapa dokumentacyjna), które znajdują się na zamkniętym terenie kolejowym (na południe od ulicy Potrzebnej) w dzielnicy Wola, w Mieście Stołecznym Warszawa, w województwie mazowieckim. Przebieg prac: 1. Wizja terenowa z przedstawicielem zamawiającego. 2. Uzgodnienie lokalizacji wierceń geotechnicznych z użytkownikami terenu (wobec intensywnej zabudowy infrastrukturą podziemną). 3. Geodezyjne tyczenie i niwelowanie punktów badawczych (zgodnie z operatem geodezyjnym dołączonym do opracowania). 4. Wiercenie otworów geotechnicznych. 5. Pobór próbek gruntów z urobku i przekazanie do laboratorium gruntowego. 6. Wykonanie sondowań statycznych CPT wraz z interpretacją wyników. 7. Opracowanie wyników z badań w formie opinii geotechnicznej. 3

4 Ryc.1. Mapa lokalizacyjna. 3. Położenie geograficzne, budowa geologiczna i warunki hydrogeologiczne w rejonie analizowanego obszaru. Według podziału fizycznogeograficznego J. Kondrackiego (2002 r.) omawiany obszar należy do makroregionu Niziny Środkowomazowieckiej mezoregionu Równiny Warszawskiej. Teren prac znajduje się w obrębie Szczegółowej mapy geologicznej Polski w skali 1 : Arkusz Warszawa Zachód. W granicach działek o nr ew. 6/33 i 1/7 położonych na terenie kolejowym (na południe od ulicy Potrzebnej) w dzielnicy Wola od powierzchni terenu odsłaniają się suche, mało wilgotne lub wilgotne, brązowe, szare lub czarne nasypy niekontrolowane (rzadziej gleby) złożone głównie z piasków różnoziarnistych, żużli, tłucznia, kamieni, gruzu, humusu glebowego lub śmieci o miąższości m. Poniżej najczęściej odwiercano suche, mało wilgotne lub wilgotne, szare lub brązowe grunty spoiste w postaci glin zwałowych wykształconych jako piaski gliniaste, gliny piaszczyste, gliny piaszczyste zwięzłe lokalnie z domieszką żwirów lub w postaci gruntów o genezie zastoiskowej wykształconych jako pyły, pyły piaszczyste, piaski gliniaste, gliny pylaste, gliny pylaste zwięzłe bądź iły i iły pylaste, które zalegają z reguły do głębokości 4-7 m poniżej powierzchni terenu. Na pozostałym obszarze, a zwłaszcza w rejonie otworów badawczych nr 1, 2, 4, 8, 10 i 11 zalegają mało wilgotne, wilgotne, a w strefie występowania wód gruntowych mokre i nawodnione, brązowe, żółte lub szare piaski wodnolodowcowe, lodowcowe lub zastoiskowe w postaci piasków drobnych, piasków pylastych, piasków średnich, piasków grubych, 4

5 piasków drobnych zaglinionych lokalnie z domieszką żwirów, które z reguły zalegają do głębokości 9 10 m poniżej powierzchni terenu. Lokalnie w spągu otworów nr 6 i 15 nawiercono w warstwach niewielkiej miąższości gliny zwałowe prawdopodobnie starszego zlodowacenia. Litologiczne wykształcenie części gruntów potwierdzono badaniami laboratoryjnymi w zakresie analiz granulometrycznych (wyniki analiz zamieszczono w załączniku graf. nr 6). Zgodnie z SmgP arkusz Warszawa Zachód w rejonie prowadzonych prac skartowano plejstoceńskie piaski wodnolodowcowe dolne, miejscami zastoiskowe na mułkach, piaskach i iłach zastoiskowych, a lokalnie gliny zwałowe stadiału mazowiecko podlaskiego zlodowaceń Środkowopolskich. W rejonie prac zwierciadło wód gruntowych występuje na głębokości m p.p.t. w zależności od ukształtowania powierzchni terenu. W rejonie otworów geotechnicznych nr 3, 4, 7, 12 i 16 występuje lokalnie naporowe zwierciadło wód gruntowych, napięte poniżej słabo przepuszczalnych gruntów spoistych. Natomiast rzędna występowania zwierciadła wód gruntowych waha się od m n.p.m. Wody gruntowe generalnie spływają w kierunku południowym. Na podstawie mapy Obszarów zagrożonych podtopieniami w rejonie dolin rzecznych Państwowej Służby Hydrogeologicznej ustalono, że badane działki nie są zagrożone powodzią na skutek wylania pobliskich cieków naturalnych. Natomiast w przypadku obfitych opadów atmosferycznych lub wiosennych roztopów śniegu poziom wód gruntowych może wzrosnąć nawet o kilkadziesiąt centymetrów. Ryc. 2. Mapa geologiczna (wycinek Szczegółowej mapy geologicznej Polski). 5

6 4. Cel badań geotechnicznych. Celem badań geotechnicznych było określenie warunków gruntowo wodnych w rejonie działek o nr ew. 6/33 i 1/7, które znajdują się na terenie kolejowym (na południe od ulicy Potrzebnej) w dzielnicy Wola. Na podstawie badań geotechnicznych gruntu projektant potwierdzi lub zmieni kategorię geotechniczną dla planowanych obiektów budowlanych. Na podstawie badań makroskopowych, sondowań statycznych CPT oraz nomogramów normowych (PN-81/B-03020) w przybliżeniu określono wartości charakterystyczne parametrów geotechnicznych gruntu, tj.: Stopień plastyczności I L dla gruntów spoistych Stopień zagęszczenia I D dla gruntów niespoistych Spójność Cu Kąt tarcia wewnętrznego Φ u Edometryczny moduł ściśliwości pierwotnej M 0 Moduł pierwotnego odkształcenia E 0 Wilgotność naturalna w n Gęstość objętościowa 5. Opis przeprowadzonych prac terenowych. Poniżej wymieniono prace terenowe, które zostały wykonane w celu rozpoznania warunków gruntowo wodnych i określenia warunków geotechnicznych w podłożu badanych działek. Wykonano: zgodnie ze zleceniem osiemnaście wierceń geotechnicznych o łącznej długości mb (18 x 10.0 m) wraz z poborem próbek gruntów do badań laboratoryjnych, zgodnie ze zleceniem cztery sondowania statyczne CPT do głębokości 10.0 m w celu określenia podstawowych parametrów geotechnicznych, lokalizację oraz wysokość punktów wierceń w terenie za pomocą technik geodezyjnych (zgodnie z operatem geodezyjnym dołączonym do opracowania), analizy makroskopowe w trakcie wykonywanych wierceń geotechnicznych (określenie rodzaju, barwy i wilgotności badanych gruntów oraz ich stanu), obserwacje oraz pomiary występowania wody podziemnej w otworach wiertniczych. 6

7 6. Właściwości fizyczno mechaniczne gruntów. Parametry geotechniczne gruntów wyznaczone zostały na podstawie badań terenowych (sondowania CPT i badania makroskopowe) oraz na podstawie ustalonych zależności korelacyjnych między parametrami geotechnicznymi w oparciu o normę PN-81/B Grunty budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie Metoda B. W tabeli nr 1 zestawiono orientacyjne wartości charakterystyczne parametrów geotechnicznych wyznaczone dla wydzielonych warstw geotechnicznych. Tabela 1. Parametry geotechniczne wydzielonych warstw. Nr warstwy geotech -nicznej Nazwa gruntu Stopień plastyczności I L Stan gruntu Stopień zagęszczenia I D Wilgotność naturalna w n[%] Gęstość objętościowa [T/m 3 ] Spójność Cu /n/ [kpa] Kąt tarcia wewnętrzn ego /n/ [ o ] 0 Nasypy niekontrolowane, gleby Ia Piaski pylaste, piaski drobne Piaski drobne, piaski pylaste, piaski średnie Piaski drobne, piaski pylaste, piaski średnie Id Piaski drobne, piaski średnie IIa Piaski gliniaste I Piaski gliniaste I Piaski gliniaste, gliny piaszczyste IId Gliny piaszczyste, piaski gliniaste, gliny piaszczyste zwięzłe IIe Gliny piaszczyste, piaski gliniaste IIIa Pyły piaszczyste, pyły II Pyły II Pyły IIId Pyły IIIe Pyły piaszczyste IVa Gliny pylaste IVb Gliny pylaste IVc Gliny pylaste zwięzłe Va Iły pylaste Vb Iły pylaste

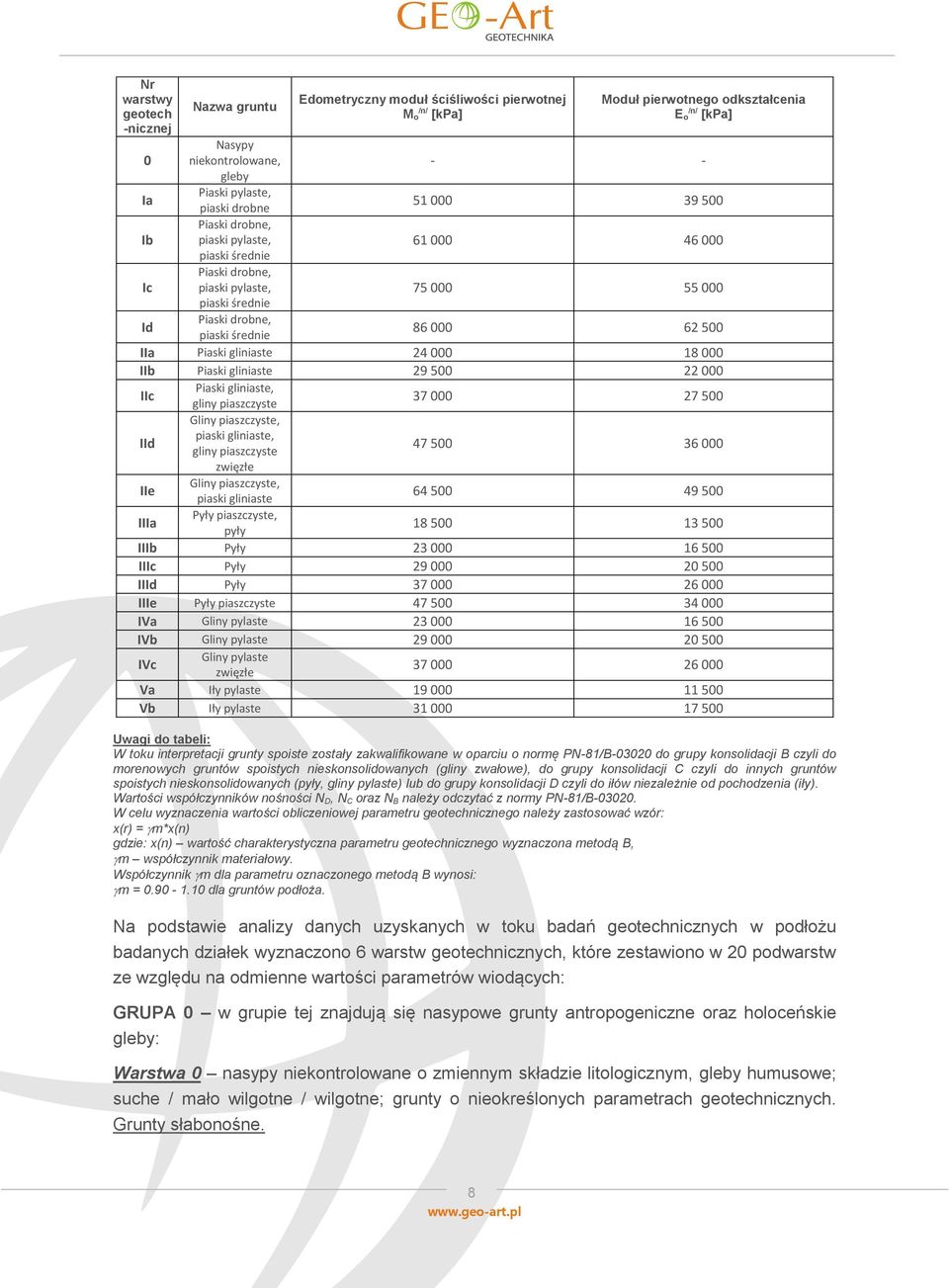

8 Nr warstwy geotech -nicznej Uwagi do tabeli: W toku interpretacji grunty spoiste zostały zakwalifikowane w oparciu o normę PN-81/B do grupy konsolidacji B czyli do morenowych gruntów spoistych nieskonsolidowanych (gliny zwałowe), do grupy konsolidacji C czyli do innych gruntów spoistych nieskonsolidowanych (pyły, gliny pylaste) lub do grupy konsolidacji D czyli do iłów niezależnie od pochodzenia (iły). Wartości współczynników nośności N D, N C oraz N B należy odczytać z normy PN-81/B W celu wyznaczenia wartości obliczeniowej parametru geotechnicznego należy zastosować wzór: x(r) = m*x(n) gdzie: x(n) wartość charakterystyczna parametru geotechnicznego wyznaczona metodą B, m współczynnik materiałowy. Współczynnik m dla parametru oznaczonego metodą B wynosi: m = dla gruntów podłoża. Na podstawie analizy danych uzyskanych w toku badań geotechnicznych w podłożu badanych działek wyznaczono 6 warstw geotechnicznych, które zestawiono w 20 podwarstw ze względu na odmienne wartości parametrów wiodących: GRUPA 0 w grupie tej znajdują się nasypowe grunty antropogeniczne oraz holoceńskie gleby: Nazwa gruntu Edometryczny moduł ściśliwości pierwotnej M o /n/ [kpa] Moduł pierwotnego odkształcenia E o /n/ [kpa] 0 Nasypy niekontrolowane, - - gleby Ia Piaski pylaste, piaski drobne Piaski drobne, piaski pylaste, piaski średnie Piaski drobne, piaski pylaste, piaski średnie Id Piaski drobne, piaski średnie IIa Piaski gliniaste I Piaski gliniaste I Piaski gliniaste, gliny piaszczyste IId Gliny piaszczyste, piaski gliniaste, gliny piaszczyste zwięzłe IIe Gliny piaszczyste, piaski gliniaste IIIa Pyły piaszczyste, pyły II Pyły II Pyły IIId Pyły IIIe Pyły piaszczyste IVa Gliny pylaste IVb Gliny pylaste IVc Gliny pylaste zwięzłe Va Iły pylaste Vb Iły pylaste Warstwa 0 nasypy niekontrolowane o zmiennym składzie litologicznym, gleby humusowe; suche / mało wilgotne / wilgotne; grunty o nieokreślonych parametrach geotechnicznych. Grunty słabonośne. 8

9 GRUPA I w grupie tej znajdują się grunty niespoiste pochodzenia wodnolodowcowego, lodowcowego lub zastoiskowego: Warstwa Ia piaski pylaste, piaski drobne; mało wilgotne / wilgotne; średnio zagęszczone; wątpliwie wysadzinowe; średnio przepuszczalne, o uogólnionym stopniu zagęszczenia I D = Warstwa piaski drobne, piaski pylaste, piaski średnie; mało wilgotne / wilgotne / mokre / nawodnione; średnio zagęszczone; niewysadzinowe; średnio przepuszczalne, o uogólnionym stopniu zagęszczenia I D = Warstwa piaski drobne, piaski pylaste, piaski średnie; mało wilgotne / wilgotne / mokre / nawodnione; średnio zagęszczone; niewysadzinowe; średnio przepuszczalne, o uogólnionym stopniu zagęszczenia I D = Warstwa Id piaski drobne, piaski średnie; mokre / nawodnione; zagęszczone; niewysadzinowe; dobrze przepuszczalne, o uogólnionym stopniu zagęszczenia I D = GRUPA II w grupie tej znajdują się grunty spoiste pochodzenia lodowcowego: Warstwa IIa piaski gliniaste; wilgotne; plastyczne; bardzo wysadzinowe; słabo przepuszczalne; o uogólnionym stopniu plastyczności I L = Warstwa I piaski gliniaste; mało wilgotne; plastyczne; bardzo wysadzinowe; słabo przepuszczalne; o uogólnionym stopniu plastyczności I L = Warstwa I piaski gliniaste, gliny piaszczyste; mało wilgotne; twardoplastyczne; bardzo wysadzinowe; półprzepuszczalne; o uogólnionym stopniu plastyczności I L = Warstwa IId gliny piaszczyste, piaski gliniaste, gliny piaszczyste zwięzłe; mało wilgotne; twardoplastyczne; bardzo wysadzinowe; półprzepuszczalne; o uogólnionym stopniu plastyczności I L = Warstwa IIe gliny piaszczyste, piaski gliniaste; suche / mało wilgotne; półzwarte (zwarte); bardzo wysadzinowe; półprzepuszczalne; o uogólnionym stopniu plastyczności I L = 0.0. GRUPA III w grupie tej znajdują się grunty spoiste [pyły] pochodzenia zastoiskowego: Warstwa IIIa pyły piaszczyste, pyły; mało wilgotne / wilgotne / mokre; plastyczne; bardzo wysadzinowe; słabo przepuszczalne; o uogólnionym stopniu plastyczności I L = Warstwa II pyły; mało wilgotne / wilgotne; plastyczne; bardzo wysadzinowe; słabo przepuszczalne; o uogólnionym stopniu plastyczności I L = Warstwa II pyły; mało wilgotne / wilgotne; twardoplastyczne; bardzo wysadzinowe; półprzepuszczalne; o uogólnionym stopniu plastyczności I L = Warstwa IIId pyły; mało wilgotne; twardoplastyczne; bardzo wysadzinowe; półprzepuszczalne; o uogólnionym stopniu plastyczności I L = Warstwa IIIe pyły; suche / mało wilgotne; półzwarte (zwarte); bardzo wysadzinowe; półprzepuszczalne; o uogólnionym stopniu plastyczności I L =

10 GRUPA IV w grupie tej znajdują się grunty spoiste [gliny pylaste] pochodzenia zastoiskowego bądź lodowcowego: Warstwa IVa gliny pylaste; wilgotne; plastyczne; bardzo wysadzinowe; półprzepuszczalne; o uogólnionym stopniu plastyczności I L = Warstwa IVb gliny pylaste; mało wilgotne / wilgotne; twardoplastyczne; bardzo wysadzinowe; półprzepuszczalne; o uogólnionym stopniu plastyczności I L = Warstwa IVc gliny pylaste zwięzłe; mało wilgotne; twardoplastyczne; bardzo wysadzinowe; półprzepuszczalne; o uogólnionym stopniu plastyczności I L = GRUPA V w grupie tej znajdują się grunty spoiste [iły] pochodzenia zastoiskowego: Warstwa Va iły pylaste; wilgotne; plastyczne; mało wysadzinowe; nieprzepuszczalne; o uogólnionym stopniu plastyczności I L = Warstwa Vb iły pylaste; mało wilgotne; twardoplastyczne; mało wysadzinowe; nieprzepuszczalne; o uogólnionym stopniu plastyczności I L = Ocena warunków geotechnicznych. Z przeprowadzonej analizy wynika (rozpoznano warunki do głębokości 10.0 m poniżej powierzchni terenu), że obszar badanych działek o powierzchni ponad 20 ha, całościowo charakteryzuje się złożonymi warunkami gruntowymi ze względu na występujące w podłożu grunty słabonośne w postaci nasypów niekontrolowanych oraz nieciągłe, niejednorodne warstwy gruntów spoistych. Jednak w przypadku analizowania (dla poszczególnych inwestycji) niewielkiej części badanego obszaru jest możliwe występowanie lokalnie prostych warunków gruntowych. Podczas prac terenowych nie zaobserwowano zjawisk geodynamicznych. Warstwa geotechniczne nr 0. Nasypy niekontrolowane powstałe podczas budowy infrastruktury kolejowej, zbudowane są głównie z piasków różnoziarnistych, żużli, humusu glebowego, tłucznia, kamieni oraz gruzu i śmieci. Są to grunty słabonośne, a ze względu na ich anizotropię niemożliwe było ustalenie dla tej warstwy średnich parametrów geotechnicznych. Występują w strefie przypowierzchniowej do głębokości nawet 2.2 m p.p.t., a w miejscach nie przebadanych wierceniami możliwe jest głębsze ich zaleganie. Warstwa geotechniczna nr I [a, b, c, d]. Piaski drobne, piaski pylaste, piaski drobne zaglinione, piaski średnie lokalnie z domieszką żwirów i piasków grubych, mało wilgotne, wilgotne lub mokre i nawodnione, średnio zagęszczone lub zagęszczone, które zalegają w miąższych pakietach na przeważającej części obszaru prac (głównie w północnej i zachodniej części terenu) średni 10

11 stopień zagęszczenia I D dla tych gruntów wynosi 0.40 do Można zaobserwować tendencję, że wraz z głębokości wartość stopnia zagęszczenia wzrasta pomimo występującej wody gruntowej. Przybliżony współczynnik filtracji wg wzoru Seelheima k = 8,4 x [m/s], czyli 7,3 [m/24h], natomiast przybliżony współczynnik filtracji wg wzoru amerykańskiego k = 2,2 x [m/s], czyli 1,9 [m/24h]. Warstwa geotechniczna nr II [a, b, c, d, e]. Są to gliny zwałowe wykształcone w postaci: glin piaszczystych, piasków gliniastych, glin piaszczystych zwięzłych lokalnie z domieszką żwirów i przewarstwieniami piasków jako grunty suche, mało wilgotne lub wilgotne, półzwarte (zwarte), twardoplastyczne i lokalnie plastyczne (warstwa IIa I), które odsłaniają się od powierzchni w centralnej i wschodniej części obszaru badań i występują do głębokości średnio m poniżej powierzchni terenu stopień plastyczności I L dla tych gruntów wynosi w przybliżeniu od 0.0 do Nie wyklucza się występowania w podłożu również gruntów lodowcowych o słabszych wartościach parametrów geotechnicznych (np. w stanie miękkoplastycznym), które należy uznać za grunty słabonośne. Warstwa geotechniczna nr III [a, b, c, d, e]. Pyły oraz pyły piaszczyste lokalnie z przewarstwieniami piasków gliniastych i piasków pylastych występują w sposób nieuporządkowany na całej długości profilu wierceń. Są to osady zastoiskowe wykształcone w procesie formowania facji piasków wodnolodowcowych, gdzie w niewielkich zagłębieniach sedymentowały pyły. Są to grunty suche, mało wilgotne, wilgotne lub mokre, półzwarte (zwarte), twardoplastyczne i lokalnie plastyczne (warstwa IIIa II). Stopień plastyczności I L dla tych gruntów wynosi w przybliżeniu od 0.0 do Nie wyklucza się występowania w podłożu również gruntów zastoiskowych o słabszych wartościach parametrów geotechnicznych (np. w stanie miękkoplastycznym), które należy uznać za grunty słabonośne. Warstwa geotechniczna nr IV [a, b, c]. Są to osady prawdopodobnie zastoiskowe (ewentualnie lodowcowe) formowane w trakcie sedymentacji pyłów, występują w sposób nieuporządkowany na niewielkim obszarze. Opisano je jako mało wilgotne lub wilgotne, twardoplastyczne i lokalnie plastyczne (warstwa IVa) gliny pylaste i gliny pylaste zwięzłe. Stopień plastyczności I L dla tych gruntów wynosi w przybliżeniu od 0.10 do Warstwa geotechniczna nr V [a, b]. Są to osady zastoiskowe. Opisano je jako mało wilgotne lub wilgotne, twardoplastyczne i lokalnie plastyczne (warstwa Va) iły pylaste. Stopień plastyczności I L dla tych gruntów wynosi w przybliżeniu od 0.10 do Występują jedynie w rejonie otworów geotechnicznych nr 7, 12 i Schemat występowania wyżej opisanych gruntów obrazują załączniki graficzne

12 Iły są gruntami mało wysadzinowymi, a gliny oraz pyły są gruntami bardzo wysadzinowymi, wrażliwymi na rozmakanie i oddziaływanie czynników mechanicznych (drgania, wibracja). W przypadku odsłonięcia wykopem, zaburzenia struktury gruntu, nasączenia wodą plastyczność odsłoniętych gruntów spoistych może znacznie wzrosnąć, pogarszając jednocześnie ich nośność. Po odsłonięciu plastyczne grunty spoiste należy wymienić lub natychmiast zabezpieczyć warstwą chudego betonu o grubości min. 0.1 m, układanego bez podsypki piaskowej i bez pozostawiania miejsc wolnych, którymi mogłaby przedostawać się woda. Nawilgocenie lub nawodnienie gruntów spoistych, szczególnie w połączeniu z oddziaływaniem czynników mechanicznych może spowodować ich uplastycznienie. Natomiast grunty uplastycznione, rozpulchnione lub rozmoczone należy usunąć i zastąpić chudym betonem. Poruszanie się sprzętem mechanicznym po odsłoniętym i niezabezpieczonym podłożu zbudowanym z gruntów spoistych jest wykluczone. Wody gruntowe stabilizują się ze zwierciadła naporowego lub jako zwierciadło swobodne na rzędnej terenu od m do m n.p.m. Wody gruntowe spływają w kierunku południowym. Na załącznikach nr przedstawiono przekroje geotechniczne, na których zaznaczono warstwy geotechniczne wraz z uogólnionym stopniem zagęszczenia dla gruntów piaszczystych oraz stopniem plastyczności dla gruntów spoistych. Należy podkreślić, iż jest to wyłącznie techniczny schemat występowania warstw gruntu, a nie ich rzeczywisty obraz. Odległość pomiędzy poszczególnymi otworami to najczęściej około m. 8. Podsumowanie i wnioski. Na analizowanym terenie stwierdzono złożone warunki gruntowe. Zgodnie z Rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych ustalenie kategorii geotechnicznej dla planowanych obiektów budowlanych należy do kompetencji projektanta konstruktora. W przypadku określenia co najmniej II kategorii geotechnicznej dla planowanych obiektów budowlanych należy dodatkowo wykonać pełną dokumentację geologiczno inżynierską zgodną z Prawem geologicznym i górniczym. W przypadku analizy dla niewielkiej powierzchni terenu lokalnie będzie możliwe określenie prostych warunków gruntowych. W strefie przypowierzchniowej do głębokości 2.2 m p.p.t. występują słabonośne nasypy niekontrolowane. Nie wyklucza się obecności w miejscach nie przebadanych wierceniami słabonośnych gruntów spoistych w stanie miękkoplastycznym. Grunty te nie mogą stanowić podłoża dla projektowanych obiektów budowalnych, ponieważ charakteryzują się niekorzystnymi parametrami geotechnicznymi. Posadowienie obiektów bez uwzględnienia warunków podłoża może skutkować katastrofą budowlaną lub poważną awarią w postaci: niekontrolowanego nadmiernego i nierównomiernego osiadania, obrotu 12

13 całej bryły obiektu lub pęknięciami murów itp. Dla każdej planowanej inwestycji budowlanej należy wykonać szczegółowe rozpoznania warunków gruntowo wodnych. W przypadku wyboru rozwiązania polegającego na wymianie nasypowych gruntów słabonośnych (możliwe, że nawet do głębokości nawet 3.0 m p.p.t.) podłoże fundamentowe należy przygotować poprzez skonstruowanie nasypu budowlanego (kontrolowanego) złożonego z piasków różnoziarnistych lub innej mieszanki, który zostanie doprowadzony do zagęszczenia I S Nasyp należy układać niewielkimi warstwami ( m), aż do osiągnięcia wymaganej miąższości. Na tak zbudowanym podłożu należy posadowić obiekt. Dla fundamentów należy zaprojektować odpowiednie i skuteczne izolacje odwodne. Zagęszczenie nasypu budowlanego powinien potwierdzić geolog, który dokona odbioru wykonanych prac. Wszelkie projektowane rozwiązania należy potwierdzić stosownymi obliczeniami stanów granicznych, które należy zamieści w Projekcie geotechnicznym. Posadowienie projektowanych obiektów budowlanych może wymagać specjalistycznych zbiegów geotechnicznych. Należy pamiętać, że możliwa strefa przemarzania w rejonie badanych działek wynosi około 1.0 m poniżej powierzchni terenu. Prace ziemne należy przeprowadzić w okresie suchym, tak aby nie dopuścić do zwiększonego nawodnienia wykopów przez opady atmosferyczne. Obiekty należy posadowić na gruncie jednorodnym litologicznie lub na gruntach o zbliżonych parametrach geotechnicznych. W przypadku stwierdzenia w dnie wykopu fundamentowego (również w miejscach nieprzebadanych wierceniami) gruntów niejednorodnych lub słabonośnych należy te grunty usunąć i zastąpić odpowiednio zagęszczonym nasypem kontrolowanym doprowadzonym do zagęszczenia I S Podsumowując: 1. Opracowanie wykonano na zlecenie Polskich Kolei Państwowych Spółka Akcyjna. 2. W ramach przeprowadzonych prac wykonano łącznie 18 wierceń o łącznej długości mb (18 x 10.0 m). 3. W opracowaniu zawarto przybliżone wartości stopnia zagęszczenia dla gruntów niespoistych oraz stopnia plastyczności dla gruntów spoistych, które zostały ustalone na podstawie sondowań statycznych CPT oraz badań makroskopowych. 4. Wydzielono sześć warstw geotechnicznych. Grunty spoiste występują w stanie plastycznym lub twardoplastycznym (lokalnie półzwartym - zwartym), natomiast grunty niespoiste występują w stanie średnio zagęszczonym oraz lokalnie w stanie zagęszczonym. 5. W profilach wierceń nie stwierdzono występowania gruntów organicznych (namułów, torfów, gytii). 13

14 6. Do głębokości maksymalnie 2.2 m p.p.t. występują słabonośne grunty nasypowe. 7. W podłożu występują głównie grunty niespoiste pochodzenia wodnolodowcowego lub zastoiskowego, na których w sposób nieuporządkowany zalegają grunty spoiste pochodzenia lodowcowego. W gruntach piaszczystych występują przewarstwienia spoistych gruntów zastoiskowych. 8. Grunty spoiste są gruntami bardzo lub mało wysadzinowymi, wrażliwymi na rozmakanie i oddziaływanie czynników mechanicznych (drgania, wibracja). 9. W trakcie wykonywania robót ziemnych w przypadku wystąpienia w podłożu fundamentowym, grunty antropogeniczne (nasypowe), uplastycznione, grunty organiczne i humusowe należy z wykopu usunąć i w zależności od warunków zastąpić chudym betonem lub zagęszczonymi piaskami różnoziarnistymi (ew. dodatkowo stabilizowane cementem). 10. W stwierdzonych warunkach gruntowo-wodnych prace ziemne zaleca się wykonywać w porze suchej i w ustabilizowanych warunkach pogodowych. 11. Wykopy fundamentowe lub obszar po zdjęciu nasypów lub humusu glebowego należy chronić przed wpływem warunków atmosferycznych (opady, przemarzanie, rozmakanie, przesuszenie). 12. Roboty ziemne (w tym pracę sprzętu) należy zorganizować tak, aby nie nastąpiło rozluźnienie lub pogorszenie stanu gruntu zalegającego w dnie wykopu fundamentowego. Poruszanie się sprzętem mechanicznym po odsłoniętym i niezabezpieczonym podłożu fundamentowym jest wykluczone. 13. Absolutnie nie należy pozostawiać otwartego i niezabezpieczonego wykopu fundamentowego, szczególnie na okres jesienno-zimowy 14. Wody gruntowe stabilizują się na głębokości m p.p.t. 15. Planowane do realizacji obiekty projektant zakwalifikuje do odpowiedniej kategorii geotechnicznej. 16. Regionalnie analizując w podłożu występują złożone warunki gruntowe. W ujęciu lokalnym mogą być określone lokalnie proste warunki gruntowe. 14

15 9. Spis literatury. 1. Dz. U nr 163 poz. 981, Ustawa z dnia 9 czerwca 2011 r. Prawo geologiczne i górnicze (tekst jednolity styczeń 2015 r.). 2. Dz. U. z 2012 poz. 463, Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych Kondracki J., 2002: Geografia regionalna Polski, PWN, Warszawa. 5. Myślińska E., 2001: Laboratoryjne Badania Gruntów, PWN, Warszawa. 6. PN-EN :2009 Eurokod 7. EN ISO (1-13). -> dawniej Polska Norma, PN-B-04452, Geotechnika - Badania Polowe [wycofana]. 7. PN-EN :2009 Eurokod 7. -> dawniej Polska Norma, PN-98/B-02479, Dokumentowanie geotechniczne [wycofana]. 8. PN-EN :2008 Eurokod 7. -> dawniej Polska Norma, PN-81/B-03020, Grunty budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie [wycofana]. 9. PN-EN ISO : > dawniej Polska Norma, PN-B-02480:1986 Klasyfikacja gruntów [wycofana]. W opracowaniu dla uproszczenia zastosowano Polską nomenklaturę klasyfikacji gruntów. 10. Różycki S. Z., (red.), Plejstocen Polski Środkowej. PWN, Warszawa. 11. Szczegółowa mapa geologiczna Polski, skala 1 : Arkusz Warszawa Zachód, Wydawnictwa Geologiczne. 12. Wiłun Z.,2007: Zarys geotechniki. Wydanie VIII. Wydawnictwa Komunikacji i Łączności. Niniejsza opinia geotechniczna jest integralną części Koncepcji Projektowej i została wykonana w celu weryfikacji warunków gruntowowodnych niezbędnych do określenia kategorii geotechnicznej planowanego obiektu budowlanego. Lista geologów uprawnionych znajduje się na stronie internetowej Ministerstwa Środowiska pod adresem

16 16

17 A F E G B D A C E H B I F D C G I H Mapa dokumentacyjna Opracował: Data: Artur Ładoń Grudzień 2015 Objaśnienia: Skala 1:2000 Obiekt: Miejscowość: Dzielnica: Ulica: Zał. 1 dz. ew. nr 6/33 i 1/7 Warszawa Wola Potrzebna - lokalizacja wykonanego wiercenia A - lokalizacja sondowania CPT - linia przekrojów geotechnicznych A N

18 Zał.Nr: KARTA OTWORU GEOTECHNICZNEGO Wiertnica: WH-5 St.Muzeum Data wiercenia: Opis litologiczny Nasyp niekontrolowany, szaro-czarny [piaski średnie, żużel, kamienie] 0 - Piasek gliniasty, brązowy Pg I tpl Piasek drobny, brązowo-żółty na pograniczu piasku pylastego /Pπ Piasek gliniasty, brązowy na pograniczu pyłu piaszczystego Pg/Π p I [m] Skala 1 : 100 Stan gruntu [m] 4 Przelot Rzędna: m n.p.m Wilgotność Profil litologiczny System wiercenia: mechaniczny Warstwa geotechniczna Obiekt: Działka o nr ew. 1/7 Zleceniodawca: PKP S.A. Wiercenie: GEO-Art Geotechnika Dozór geologiczny: mgr Artur Ładoń Symbol gruntu Stratygrafia 3 Nasypy [m.p.p.t] mw pl 4.30 Plejstocen 4.40 Czwartorzęd 1 Nasyp Głębokość zwierciadła wody Rejon: ul. Potrzebna Miejscowość: Warszawa Gmina: Wola Województwo: mazowieckie X: Y: Piasek drobny, brązowy w/m/nw Piasek drobny, szary Piasek pylasty, brązowo-szary Piasek drobny, szary Pπ nw

19 Zał.Nr: KARTA OTWORU GEOTECHNICZNEGO Wiertnica: WH-5 St.Muzeum 02 5 Opis litologiczny [m] 6 7 Gleba, brązowo-szara Skala 1 : 100 Data wiercenia: Stan gruntu [m] 4 Przelot Rzędna: m n.p.m Wilgotność Profil litologiczny System wiercenia: mechaniczny Warstwa geotechniczna 3 Obiekt: Działka o nr ew. 6/33 Zleceniodawca: PKP S.A. Wiercenie: GEO-Art Geotechnika Dozór geologiczny: mgr Artur Ładoń Symbol gruntu [m.p.p.t] 2 8 Gb w Piasek pylasty, jasnobrązowy Czwartorzęd Pπ Plejstocen 1 Stratygrafia Głębokość zwierciadła wody Rejon: ul. Potrzebna Miejscowość: Warszawa Gmina: Wola Województwo: mazowieckie X: Y: Piasek pylasty, jasnoszary Pył, jasnoszary Piasek drobny, jasnoszary na pograniczu piasku pylastego mw Π II /Pπ tpl w/m/nw Piasek drobny, jasnoszary nw

20 Zał.Nr: KARTA OTWORU GEOTECHNICZNEGO Wiertnica: WH-5 St.Muzeum Data wiercenia: Opis litologiczny Nasyp niekontrolowany, brązowo-czarny [piaski pylaste, pyły piaszczyste, kamienie, gruz] 0 - Pył piaszczysty, brązowy Πp II tpl Piasek drobny, brązowo-szary Pg/Gp I [m] Skala 1 : 100 Stan gruntu [m] 4 Przelot Rzędna: m n.p.m Wilgotność Profil litologiczny System wiercenia: mechaniczny Warstwa geotechniczna Obiekt: Działka o nr ew. 6/33 Zleceniodawca: PKP S.A. Wiercenie: GEO-Art Geotechnika Dozór geologiczny: mgr Artur Ładoń Symbol gruntu Stratygrafia 3 Nasypy [m.p.p.t] Piasek gliniasty, brązowy na pograniczu gliny piaszczystej tpl mw Piasek drobny, brązowy Plejstocen Czwartorzęd 1 Nasyp Głębokość zwierciadła wody Rejon: ul. Potrzebna Miejscowość: Warszawa Gmina: Wola Województwo: mazowieckie X: Y: Gpz+Ż IId tpl Glina piaszczysta zwięzła, brązowa z domieszką żwiru Piasek drobny, brązowo-szary Piasek pylasty, szary Pπ nw

21 Zał.Nr: KARTA OTWORU GEOTECHNICZNEGO Wiertnica: WH-5 St.Muzeum [m] Opis litologiczny 7 Nasyp niekontrolowany, brązowo-czarny [piaski średnie, żużel] Piasek pylasty, brązowy Piasek gliniasty, brązowy Glina piaszczysta + żwir, brązowa Skala 1 : 100 Data wiercenia: Stan gruntu [m] 4 Przelot Rzędna: m n.p.m Wilgotność Profil litologiczny System wiercenia: mechaniczny Warstwa geotechniczna 3 Obiekt: Działka o nr ew. 6/33 Zleceniodawca: PKP S.A. Wiercenie: GEO-Art Geotechnika Dozór geologiczny: mgr Artur Ładoń Symbol gruntu [m.p.p.t] 2 8 Pπ Pg IId mw tpl Gp+Ż IIe pzw Piasek drobny, szary mw/w 4.0 Plejstocen 4.20 Czwartorzęd 1 Stratygrafia Głębokość zwierciadła wody Rejon: ul. Potrzebna Miejscowość: Warszawa Gmina: Wola Województwo: mazowieckie X: Y: Piasek drobny, brązowo-szary w/m/nw Piasek średni + żwir, brązowo-szary Ps+Ż Id nw zg

22 Zał.Nr: KARTA OTWORU GEOTECHNICZNEGO Wiertnica: WH-5 St.Muzeum 05 5 [m] Skala 1 : 100 Data wiercenia: Stan gruntu [m] 4 Przelot Rzędna: m n.p.m Wilgotność Profil litologiczny System wiercenia: mechaniczny Warstwa geotechniczna 3 Obiekt: Działka o nr ew. 6/33 Zleceniodawca: PKP S.A. Wiercenie: GEO-Art Geotechnika Dozór geologiczny: mgr Artur Ładoń Symbol gruntu [m.p.p.t] 2 7 Nasyp niekontrolowany, brązowo-szary [piasek pylasty, kamienie, gruz] s/mw 11 - Piasek pylasty, brązowy Pπ Pył piaszczysty, brązowy Πp IIIe Gp+Ż IId Opis litologiczny mw/s pzw Glina piaszczysta + żwir, brązowo-szara Plejstocen Piasek pylasty, brązowy na pograniczu pyłu piaszczystego Pπ/Π p tpl mw 4.0 Czwartorzęd 1 Stratygrafia Głębokość zwierciadła wody Rejon: ul. Potrzebna Miejscowość: Warszawa Gmina: Wola Województwo: mazowieckie X: Y: Piasek pylasty, brązowo-szary Pπ mw/w Glina piaszczysta, brązowa Gp IId mw tpl Piasek drobny, brązowo-szary nw Glina pylasta zwięzła, szara Gπz IVc mw tpl

23 Zał.Nr: KARTA OTWORU GEOTECHNICZNEGO Wiertnica: WH-5 St.Muzeum Opis litologiczny Nasyp niekontrolowany, brązowo-czarny [piaski średnie, żużel, tłuczeń] 0 Piasek pylasty, brązowy Pπ Piasek gliniasty, brązowy Pg [m] mw Data wiercenia: Stan gruntu 5 Skala 1 : 100 Wilgotność [m] 4 Przelot Rzędna: m n.p.m Warstwa geotechniczna Profil litologiczny System wiercenia: mechaniczny Symbol gruntu Stratygrafia 3 Nasypy [m.p.p.t] 2 s IIe pzw 3.60 Glina piaszczysta + żwir, ciemnoszara Gp+Ż s/mw 5.60 Plejstocen 4.50 Czwartorzęd 1 Obiekt: Działka o nr ew. 6/33 Zleceniodawca: PKP S.A. Wiercenie: GEO-Art Geotechnika Dozór geologiczny: mgr Artur Ładoń Nasyp Głębokość zwierciadła wody Rejon: ul. Potrzebna Miejscowość: Warszawa Gmina: Wola Województwo: mazowieckie X: Y: Piasek drobny, szary w/m/nw Gpz+Ż IId mw tpl Glina piaszczysta zwięzła, ciemnoszara z domieszką żwiru

24 Zał.Nr: KARTA OTWORU GEOTECHNICZNEGO Wiertnica: WH-5 St.Muzeum Data wiercenia: Opis litologiczny Nasyp niekontrolowany, czarny [piaski średnie, humus, szkło, żużel] 0 Piasek gliniasty, brązowy Pg I Gpz+Ż IId Gπz IVc Ił pylasty, ciemnoszary Iπ Vb Piasek drobny, brązowo-szary nw Gπz/Iπ IVc mw tpl [m] Skala 1 : 100 Stan gruntu [m] 4 Przelot Rzędna: m n.p.m Wilgotność Profil litologiczny System wiercenia: mechaniczny Warstwa geotechniczna Obiekt: Działka o nr ew. 6/33 Zleceniodawca: PKP S.A. Wiercenie: GEO-Art Geotechnika Dozór geologiczny: mgr Artur Ładoń Symbol gruntu Stratygrafia 3 Nasypy [m.p.p.t] Glina piaszczysta zwięzła, brązowa z domieszką żwiru 3.80 Glina pylasta zwięzła, szara mw tpl Plejstocen 5.0 Czwartorzęd 1 Nasyp Głębokość zwierciadła wody Rejon: ul. Potrzebna Miejscowość: Warszawa Gmina: Wola Województwo: mazowieckie X: Y: Glina pylasta zwięzła, ciemnoszara na pograniczu iłu pylastego

25 Zał.Nr: KARTA OTWORU GEOTECHNICZNEGO Wiertnica: WH-5 St.Muzeum [m] Opis litologiczny 7 Nasyp niekontrolowany, brązowo-szary [piaski gliniaste, kamienie, gruz] Nasyp niekontrolowany, czarny [piaski średnie, szkło, żużel, humus] Piasek pylasty, jasnobrązowy Piasek drobny, żółto-szary przewarstwiony piaskiem gliniastym Skala 1 : 100 Data wiercenia: Stan gruntu [m] 4 Przelot Rzędna: m n.p.m Wilgotność Profil litologiczny System wiercenia: mechaniczny Warstwa geotechniczna Obiekt: Działka o nr ew. 6/33 Zleceniodawca: PKP S.A. Wiercenie: GEO-Art Geotechnika Dozór geologiczny: mgr Artur Ładoń Symbol gruntu Stratygrafia 3 Nasypy [m.p.p.t] Pπ Ia //Pg - mw 2.80 Piasek drobny, żółto-szary Plejstocen Czwartorzęd 1 Nasyp Głębokość zwierciadła wody Rejon: ul. Potrzebna Miejscowość: Warszawa Gmina: Wola Województwo: mazowieckie X: Y: Piasek drobny, jasnobrązowy mw/w Piasek średni, jasnobrązowy Ps m/nw Piasek drobny, szary nw Pył, szary Π II w pl /Pπ nw Piasek drobny, szary na pograniczu piasku pylastego 10.00

26 Zał.Nr: KARTA OTWORU GEOTECHNICZNEGO Wiertnica: WH-5 St.Muzeum 09 Opis litologiczny Gp+Ż I tpl Pπ [m] 6 Nasyp niekontrolowany, brązowo-czarny [piaski gliniaste, żużel, kamienie] Glina piaszczysta + żwir, brązowa 2.0 Data wiercenia: Stan gruntu 5 Skala 1 : 100 Wilgotność [m] 4 Przelot Rzędna: m n.p.m Warstwa geotechniczna Profil litologiczny System wiercenia: mechaniczny Symbol gruntu Stratygrafia 3 Nasypy [m.p.p.t] Piasek pylasty, jasny szary 3.0 mw Pył, szaro-brązowy Π II tpl Plejstocen 4.20 Czwartorzęd 1 Obiekt: Działka o nr ew. 6/33 Zleceniodawca: PKP S.A. Wiercenie: GEO-Art Geotechnika Dozór geologiczny: mgr Artur Ładoń Nasyp Głębokość zwierciadła wody Rejon: ul. Potrzebna Miejscowość: Warszawa Gmina: Wola Województwo: mazowieckie X: Y: Piasek drobny, żółty z domieszką piasku średniego +Ps Piasek średni, szary Ps m/nw

27 Zał.Nr: KARTA OTWORU GEOTECHNICZNEGO Wiertnica: WH-5 St.Muzeum [m] Plejstocen Nasyp niekontrolowany, brązowo-czarny [piaski drobne, gruz, kamienie, humus] Piasek gliniasty, brązowy Piasek pylasty, szary Opis litologiczny 3.00 Skala 1 : 100 Data wiercenia: Pg 9 0 I 10 w 11 tpl Pπ Piasek drobny, szary Piasek gliniasty, brązowo-szary Pg I +Pπ Piasek drobny, brązowo-szary z domieszką piasku pylastego Stan gruntu [m] 4 Przelot Rzędna: m n.p.m Wilgotność Profil litologiczny System wiercenia: mechaniczny Warstwa geotechniczna 3 Obiekt: Działka o nr ew. 1/7 Zleceniodawca: PKP S.A. Wiercenie: GEO-Art Geotechnika Dozór geologiczny: mgr Artur Ładoń Symbol gruntu [m.p.p.t] 2 Czwartorzęd 1 Stratygrafia Głębokość zwierciadła wody Rejon: ul. Potrzebna Miejscowość: Warszawa Gmina: Wola Województwo: mazowieckie X: Y: mw tpl Piasek drobny, brązowy 6.0 m/nw Piasek pylasty, brązowy Pπ Piasek drobny, brązowy nw Id zg

28 Zał.Nr: KARTA OTWORU GEOTECHNICZNEGO Wiertnica: WH-5 St.Muzeum Nasyp niekontrolowany, czarny [piaski gliniaste, piaski średnie, żużel] 0 w - Piasek gliniasty, brązowy Pg I Pπ/Π Przelot Opis litologiczny 7 [m] Piasek pylasty, jasnobrązowy na pograniczu pyłu 2.0 Piasek drobny, jasnoszary Plejstocen mw 3.60 Piasek drobny, jasnoszary 5.80 tpl Data wiercenia: Stan gruntu 5 Skala 1 : 100 Wilgotność [m] 4 Rzędna: m n.p.m Warstwa geotechniczna Profil litologiczny System wiercenia: mechaniczny Symbol gruntu Stratygrafia 3 Nasypy [m.p.p.t] 2 Czwartorzęd 1 Obiekt: Działka o nr ew. 6/33 Zleceniodawca: PKP S.A. Wiercenie: GEO-Art Geotechnika Dozór geologiczny: mgr Artur Ładoń Nasyp Głębokość zwierciadła wody Rejon: ul. Potrzebna Miejscowość: Warszawa Gmina: Wola Województwo: mazowieckie X: Y: Piasek drobny, jasnoszary 6.0 w/m/nw 6.40 Piasek drobny, brązowy przewarstwiony piaskiem pylastym //Pπ nw Pył, szary Π IIIa w/m pl Piasek pylasty, szary Pπ Ia nw Pył, szary Π II w pl

29 Zał.Nr: KARTA OTWORU GEOTECHNICZNEGO Wiertnica: WH-5 St.Muzeum Π II Gp/Pg I Pył, jasnobrązowy Π IIId Piasek drobny, brązowo-szary Pył, jasnobrązowy Π II w tpl Piasek drobny, szary nw Ił pylasty, ciemny szary Iπ Va w pl Opis litologiczny 7 Nasyp niekontrolowany, brązowo-czarny [piaski średnie, kamienie, tłuczeń] Pył, brązowy 1.60 Data wiercenia: Przelot [m] 6 Skala 1 : 100 Glina piaszczysta, brązowa na pograniczu piasku gliniastego Stan gruntu [m] 4 Rzędna: m n.p.m Wilgotność Profil litologiczny System wiercenia: mechaniczny Warstwa geotechniczna 3 Obiekt: Działka o nr ew. 6/33 Zleceniodawca: PKP S.A. Wiercenie: GEO-Art Geotechnika Dozór geologiczny: mgr Artur Ładoń Symbol gruntu [m.p.p.t] pl 2.40 mw 3.0 tpl 4.0 Plejstocen 4.20 Czwartorzęd 1 Stratygrafia Głębokość zwierciadła wody Rejon: ul. Potrzebna Miejscowość: Warszawa Gmina: Wola Województwo: mazowieckie X: Y:

30 Zał.Nr: KARTA OTWORU GEOTECHNICZNEGO Wiertnica: WH-5 St.Muzeum 13 5 [m] Opis litologiczny 7 Nasyp niekontrolowany, szaro-czarny [piaski średnie, kamienie, tłuczeń] Skala 1 : 100 Data wiercenia: Stan gruntu [m] 4 Przelot Rzędna: m n.p.m Wilgotność Profil litologiczny System wiercenia: mechaniczny Warstwa geotechniczna 3 Obiekt: Działka o nr ew. 6/33 Zleceniodawca: PKP S.A. Wiercenie: GEO-Art Geotechnika Dozór geologiczny: mgr Artur Ładoń Symbol gruntu [m.p.p.t] w 11 - Π II 1.0 Pył, brązowy tpl mw Piasek pylasty, jasny szary Glina pylasta, brązowo-szara na pograniczu pyłu Pπ Gπ/Π IVb tpl 3.40 Plejstocen 4.0 Czwartorzęd 1 Stratygrafia Głębokość zwierciadła wody Rejon: ul. Potrzebna Miejscowość: Warszawa Gmina: Wola Województwo: mazowieckie X: Y: Piasek drobny, jasnoszary mw/w m/nw zg Piasek drobny, szary Glina piaszczysta + żwir, szara IId mw tpl Ps nw 8.80 Piasek średni, szary 10.0 Gp+Ż 10.00

31 Zał.Nr: KARTA OTWORU GEOTECHNICZNEGO Wiertnica: WH-5 St.Muzeum Data wiercenia: Nasyp niekontrolowany, brązowy [piaski gliniaste] Beton, szara 8 B 9 Nasyp niekontrolowany, czarny [żużel, piaski średnie] Przelot [m] 6 Skala 1 : 100 Opis litologiczny Pył, brązowy Π Piasek gliniasty, brązowy Pg Stan gruntu [m] 4 Rzędna: m n.p.m Wilgotność Profil litologiczny System wiercenia: mechaniczny Warstwa geotechniczna Obiekt: Działka o nr ew. 6/33 Zleceniodawca: PKP S.A. Wiercenie: GEO-Art Geotechnika Dozór geologiczny: mgr Artur Ładoń Symbol gruntu Stratygrafia 3 Nasypy [m.p.p.t] 2 10 mw II mw tpl I 3.10 Glina piaszczysta, brązowa Gp Piasek średni, szary Glina piaszczysta, brązowa Ps Gp IId w mw tpl g+ps nw Iπ/Gπz Vb mw tpl nw Plejstocen 4.90 Czwartorzęd 1 Nasyp Głębokość zwierciadła wody Rejon: ul. Potrzebna Miejscowość: Warszawa Gmina: Wola Województwo: mazowieckie X: Y: Piasek drobny zagliniony, szary z domieszką piasku średniego Ił pylasty, szary na pograniczu gliny pylastej zwięzłej 8.0 Piasek drobny, jasnobrązowy

32 Zał.Nr: KARTA OTWORU GEOTECHNICZNEGO Wiertnica: WH-5 St.Muzeum Data wiercenia: Opis litologiczny Nasyp niekontrolowany, brązowo-czarny [piaski średnie, żużel, tłuczeń, szkło, cegły] 0 Piasek pylasty, brązowy Pπ [m] Skala 1 : 100 Stan gruntu [m] 4 Przelot Rzędna: m n.p.m Wilgotność Profil litologiczny System wiercenia: mechaniczny Warstwa geotechniczna Obiekt: Działka o nr ew. 6/33 Zleceniodawca: PKP S.A. Wiercenie: GEO-Art Geotechnika Dozór geologiczny: mgr Artur Ładoń Symbol gruntu Stratygrafia 3 Nasypy [m.p.p.t] 2 Piasek drobny zagliniony, rdzawy g Ia - mw Piasek średni, brązowy z domieszką piasku grubego Ps+Pr Piasek gliniasty, brązowy przewarstwiony piaskiem drobnym Pg// IIa w pl Piasek drobny, brązowy w/m/nw Glina pylasta zwięzła, ciemnoszara Gπz IVb mw tpl Piasek drobny, brązowo-żółty nw Gp+Ż IId mw tpl Plejstocen 5.0 Czwartorzęd 1 Nasyp Głębokość zwierciadła wody Rejon: ul. Potrzebna Miejscowość: Warszawa Gmina: Wola Województwo: mazowieckie X: Y: Glina piaszczysta + żwir, brązowa

33 Zał.Nr: KARTA OTWORU GEOTECHNICZNEGO Wiertnica: WH-5 St.Muzeum Stan gruntu Piasek pylasty, brązowy 4.10 Piasek drobny zagliniony, brązowo-szary z domieszką żwiru g+ż Piasek gliniasty, brązowo-szary Pg Glina piaszczysta + żwir, szara Gp+Ż mw Piasek gliniasty, szary Glina piaszczysta + żwir, szara 8.0 IId tpl IIe pzw Pg 7.30 Gp+Ż Pπ Piasek pylasty, szary Data wiercenia: Nasyp niekontrolowany, brązowo-czarny [piaski średnie, kamienie, humus, gruz] 2.10 Skala 1 : 100 Opis litologiczny [m] Plejstocen 5 Rzędna: m n.p.m Wilgotność [m] 4 Przelot System wiercenia: mechaniczny Warstwa geotechniczna Profil litologiczny Obiekt: Działka o nr ew. 6/33 Zleceniodawca: PKP S.A. Wiercenie: GEO-Art Geotechnika Dozór geologiczny: mgr Artur Ładoń Symbol gruntu Stratygrafia 3 Nasypy [m.p.p.t] 2 Czwartorzęd 1 Nasyp Głębokość zwierciadła wody Rejon: ul. Potrzebna Miejscowość: Warszawa Gmina: Wola Województwo: mazowieckie X: Y: Piasek drobny, szary nw

34 Zał.Nr: KARTA OTWORU GEOTECHNICZNEGO Wiertnica: WH-5 St.Muzeum 17 5 Data wiercenia: Opis litologiczny mw - Pył piaszczysty, brązowy przewarstwiony piaskami gliniastymi Π p//pg IIIa mw/w pl Piasek pylasty, brązowy przewarstwiony pyłem piaszczystym Pπ//Π p Ia Przelot [m] 6 Nasyp niekontrolowany, brązowo-czarny [piaski pylaste, kamienie, humus, cegły, płytki ceramiczne] 1.0 Skala 1 : 100 Stan gruntu [m] 4 Rzędna: m n.p.m Wilgotność Profil litologiczny System wiercenia: mechaniczny Warstwa geotechniczna Obiekt: Działka o nr ew. 6/33 Zleceniodawca: PKP S.A. Wiercenie: GEO-Art Geotechnika Dozór geologiczny: mgr Artur Ładoń Symbol gruntu Stratygrafia 3 Nasypy [m.p.p.t] Plejstocen 5.0 Czwartorzęd 1 Nasyp Głębokość zwierciadła wody Rejon: ul. Potrzebna Miejscowość: Warszawa Gmina: Wola Województwo: mazowieckie X: Y: w Pył, brązowy Π II pl Piasek pylasty, szaro-brązowy Pπ m/nw Pył, szary Π II w pl Piasek pylasty, szary Pπ nw Glina pylasta, szara Piasek drobny, szaro-brązowy Gπ IVa w nw pl

35 Zał.Nr: KARTA OTWORU GEOTECHNICZNEGO Wiertnica: WH-5 St.Muzeum Nasyp niekontrolowany, brązowo-czarny [piaski średnie, kamienie, gruz, szkło, cegły] 0 Piasek drobny, brązowy [m] Data wiercenia: Opis litologiczny Przelot 1.0 Skala 1 : 100 Stan gruntu [m] 4 Rzędna: m n.p.m Wilgotność Profil litologiczny System wiercenia: mechaniczny Warstwa geotechniczna Obiekt: Działka o nr ew. 6/33 Zleceniodawca: PKP S.A. Wiercenie: GEO-Art Geotechnika Dozór geologiczny: mgr Artur Ładoń Symbol gruntu Stratygrafia 3 Nasypy [m.p.p.t] 2 - mw Piasek pylasty, jasnoszary Pπ Plejstocen Czwartorzęd 1 Nasyp Głębokość zwierciadła wody Rejon: ul. Potrzebna Miejscowość: Warszawa Gmina: Wola Województwo: mazowieckie X: Y: Piasek drobny, szary mw/w Pył, szary Π IIIa w pl Pπ/ m/nw Π II w pl /Pπ nw Piasek pylasty, szary na pograniczu piasku drobnego Pył, szary Piasek drobny, szary na pograniczu piasku pylastego
