DOKUMENTACJA GEOTECHNICZNA do projektu budowy domu jednorodzinnego w Dębe Wielkie obręb Dębe Wielkie, dz. ew. 1537

Transkrypt

1 DOKUMENTACJA GEOTECHNICZNA do projektu budowy domu jednorodzinnego w Dębe Wielkie obręb Dębe Wielkie, dz. ew Zleceniodawca: Krzysztof Kalinowski ul. Willowa 2, Dębe Wielkie Opracował: mgr Paweł Jaśkiewicz upr. geol. nr VII-1578 Warszawa, styczeń 2012 r.

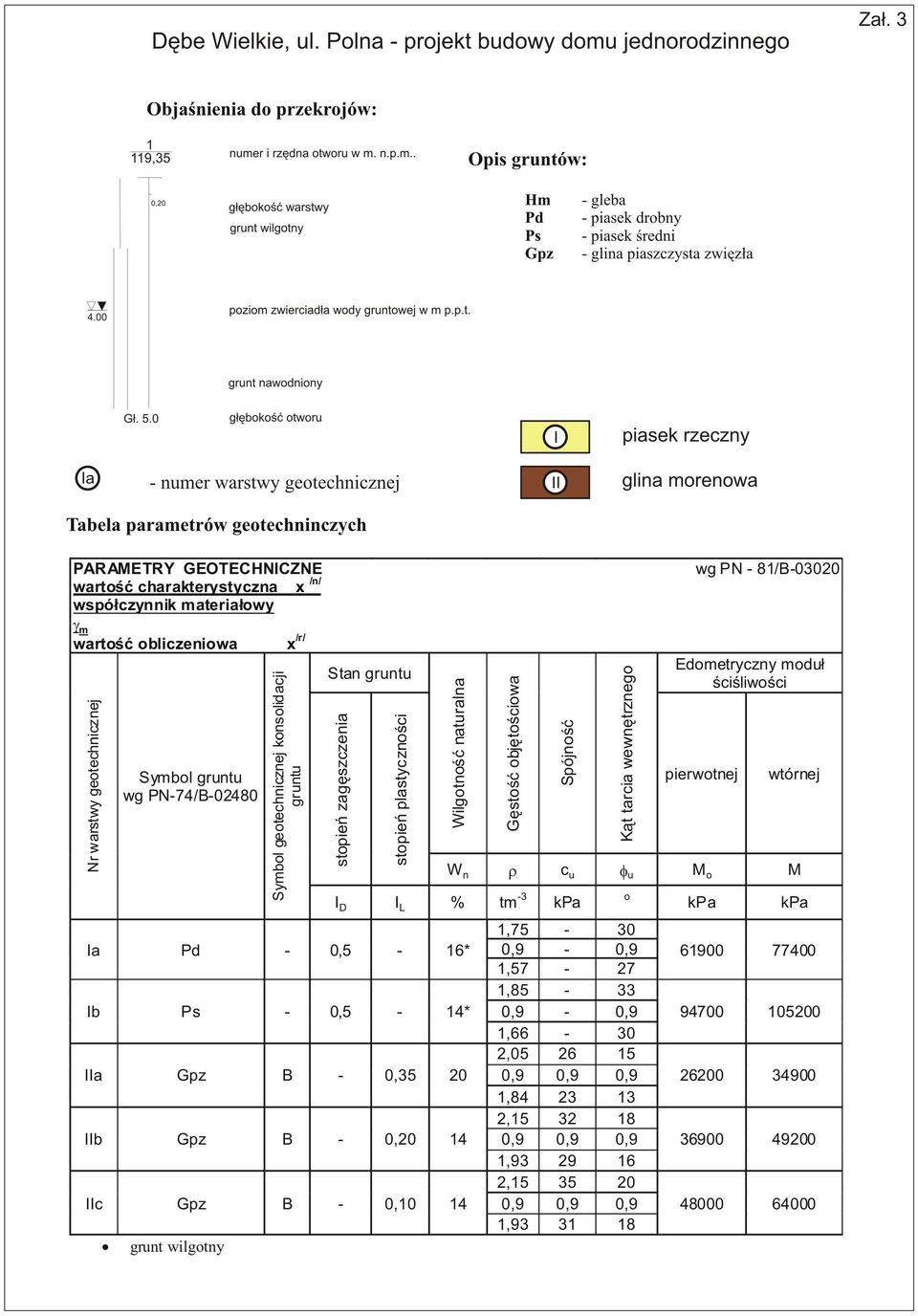

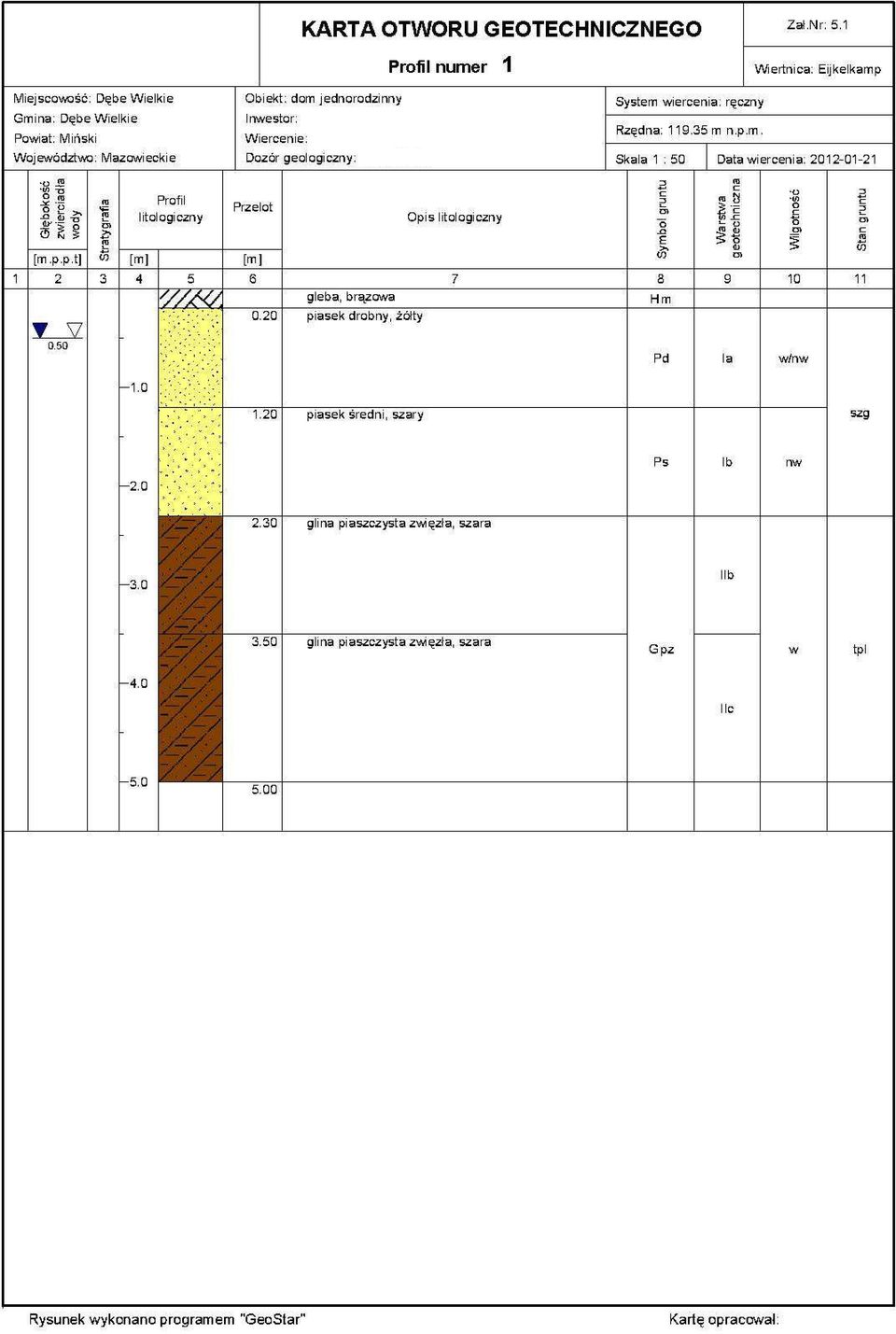

2 Spis treści str. I. Wstęp 1 II. Zakres dokumentacji 1 III. Informacje o terenie 1 IV. Warunki gruntowe 2 V. Warunki hydrogeologiczne 2 VI. Wnioski 3 Spis załączników graficznych i tabelarycznych Zał. 1 Mapa lokalizacyjna w skali 1:50000 Zał. 2 Mapa dokumentacyjna w skali 1:500 Zał. 3 Tabela parametrów geotechnicznych gruntów oraz objaśnienia do przekroju Zał. 4 Przekroje geotechniczne Zał. 5 Karty otworów geotechnicznych Zał. 6 Wyniki sondowania sondą DPL

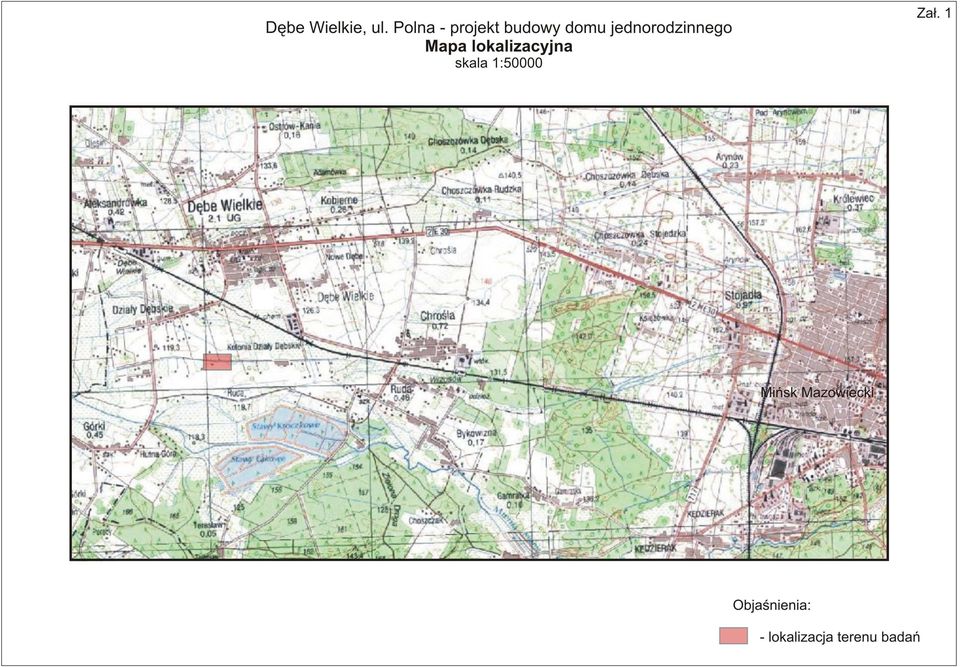

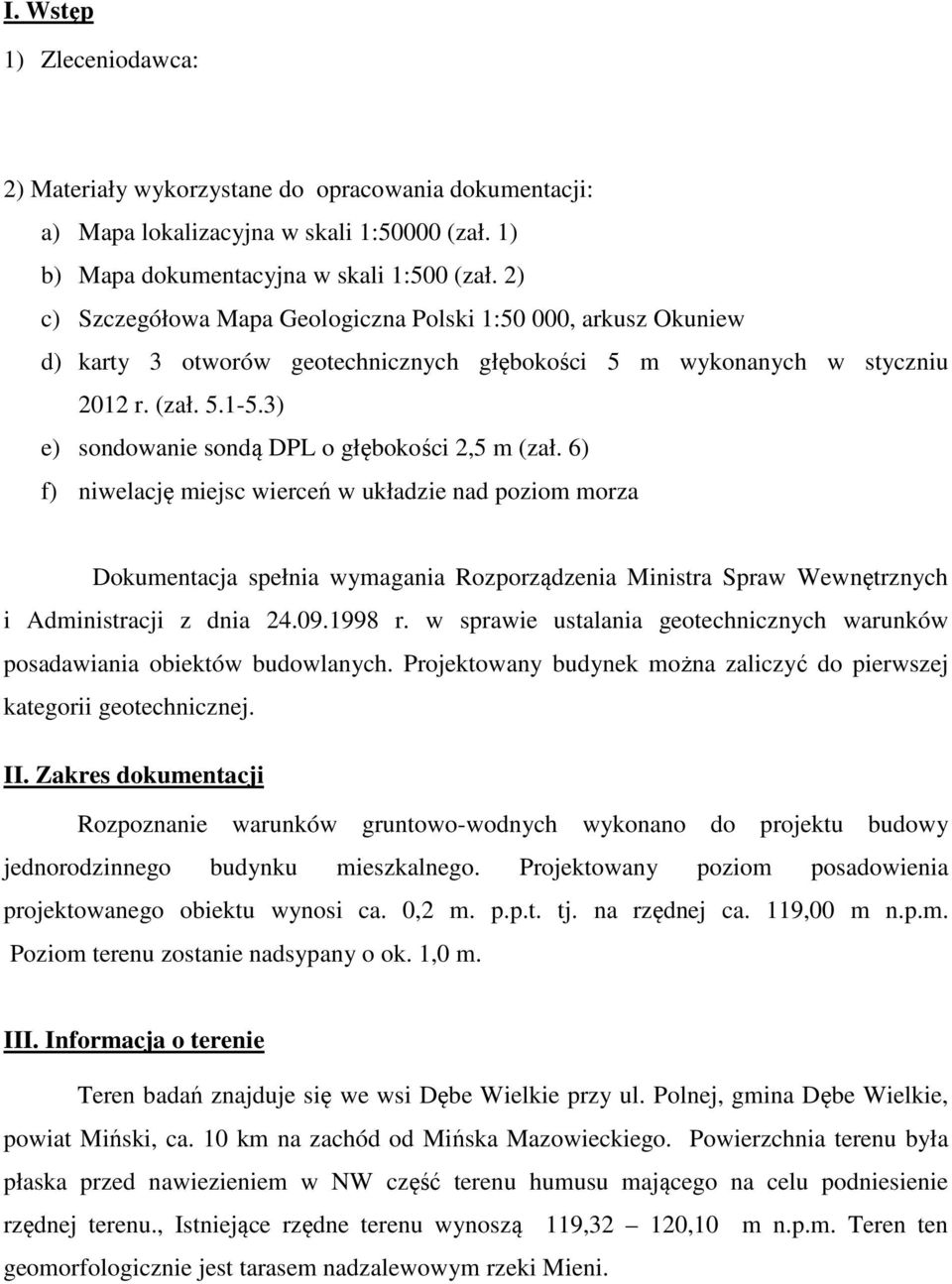

3 I. Wstęp 1) Zleceniodawca: Krzysztof Kalinowski ul. Willowa 2, Dębe Wielkie 2) Materiały wykorzystane do opracowania dokumentacji: a) Mapa lokalizacyjna w skali 1:50000 (zał. 1) b) Mapa dokumentacyjna w skali 1:500 (zał. 2) c) Szczegółowa Mapa Geologiczna Polski 1:50 000, arkusz Okuniew d) karty 3 otworów geotechnicznych głębokości 5 m wykonanych w styczniu 2012 r. (zał ) e) sondowanie sondą DPL o głębokości 2,5 m (zał. 6) f) niwelację miejsc wierceń w układzie nad poziom morza Dokumentacja spełnia wymagania Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych. Projektowany budynek można zaliczyć do pierwszej kategorii geotechnicznej. II. Zakres dokumentacji Rozpoznanie warunków gruntowo-wodnych wykonano do projektu budowy jednorodzinnego budynku mieszkalnego. Projektowany poziom posadowienia projektowanego obiektu wynosi ca. 0,2 m. p.p.t. tj. na rzędnej ca. 119,00 m n.p.m. Poziom terenu zostanie nadsypany o ok. 1,0 m. III. Informacja o terenie Teren badań znajduje się we wsi Dębe Wielkie przy ul. Polnej, gmina Dębe Wielkie, powiat Miński, ca. 10 km na zachód od Mińska Mazowieckiego. Powierzchnia terenu była płaska przed nawiezieniem w NW część terenu humusu mającego na celu podniesienie rzędnej terenu., Istniejące rzędne terenu wynoszą 119,32 120,10 m n.p.m. Teren ten geomorfologicznie jest tarasem nadzalewowym rzeki Mieni.

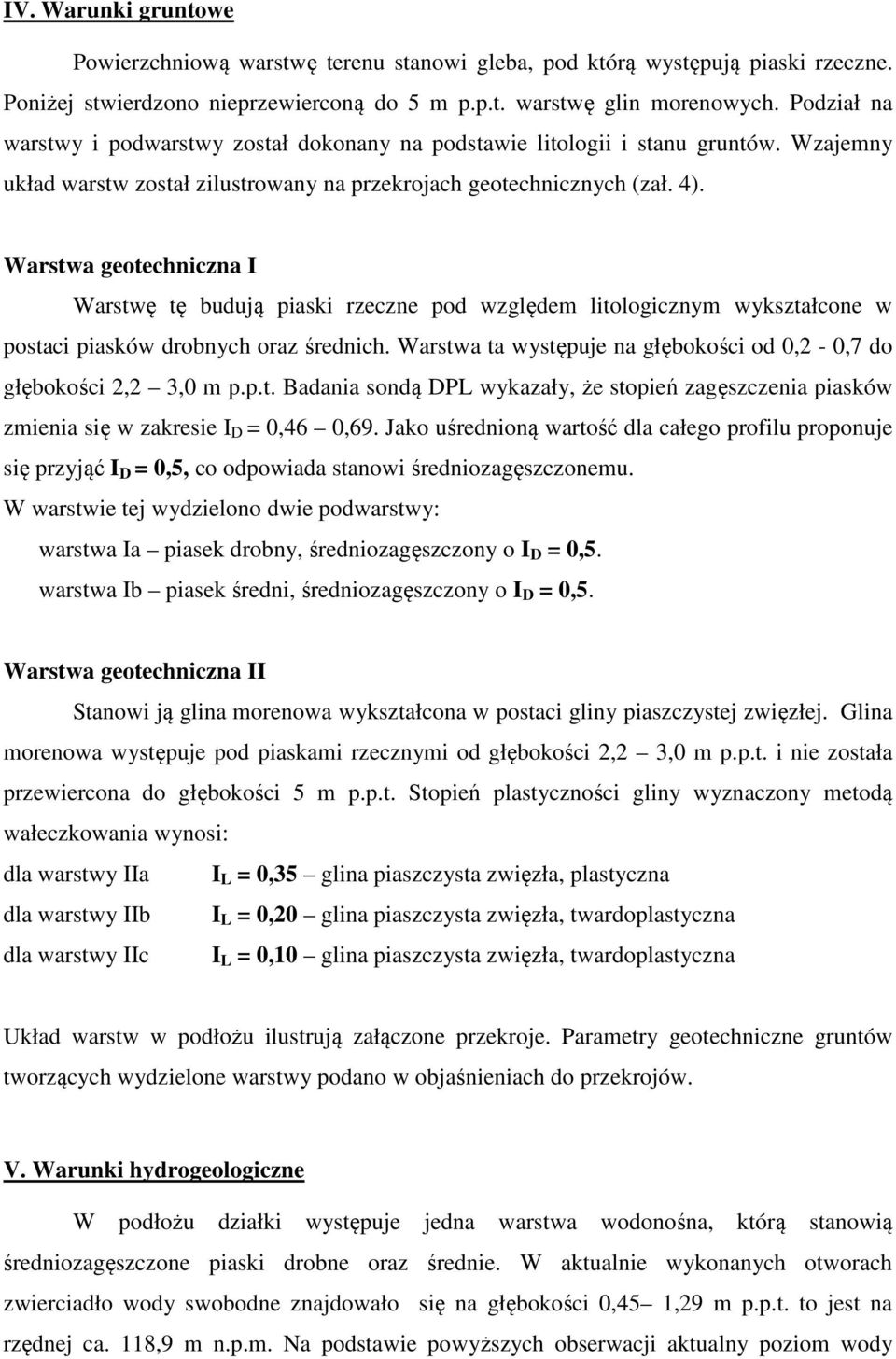

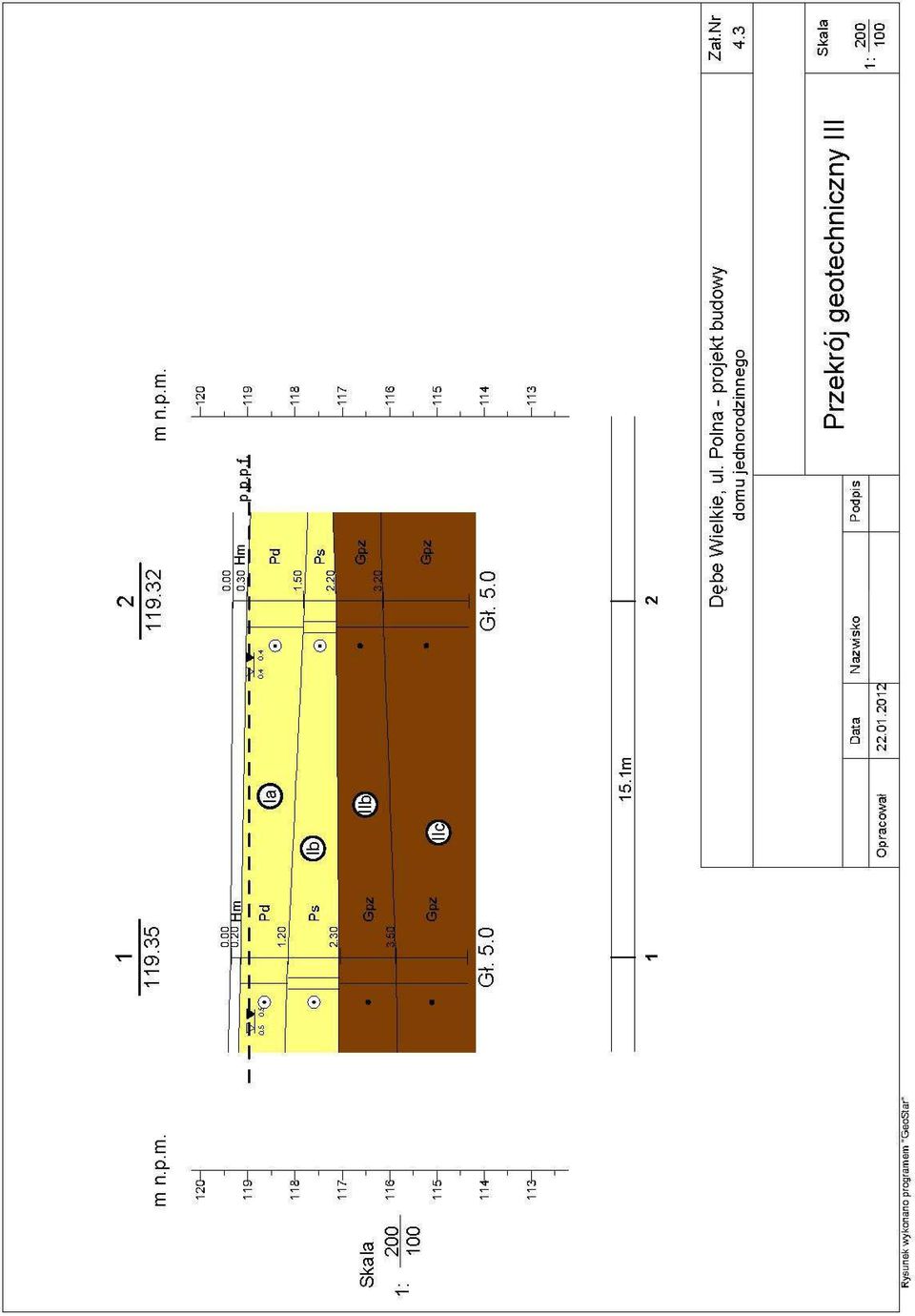

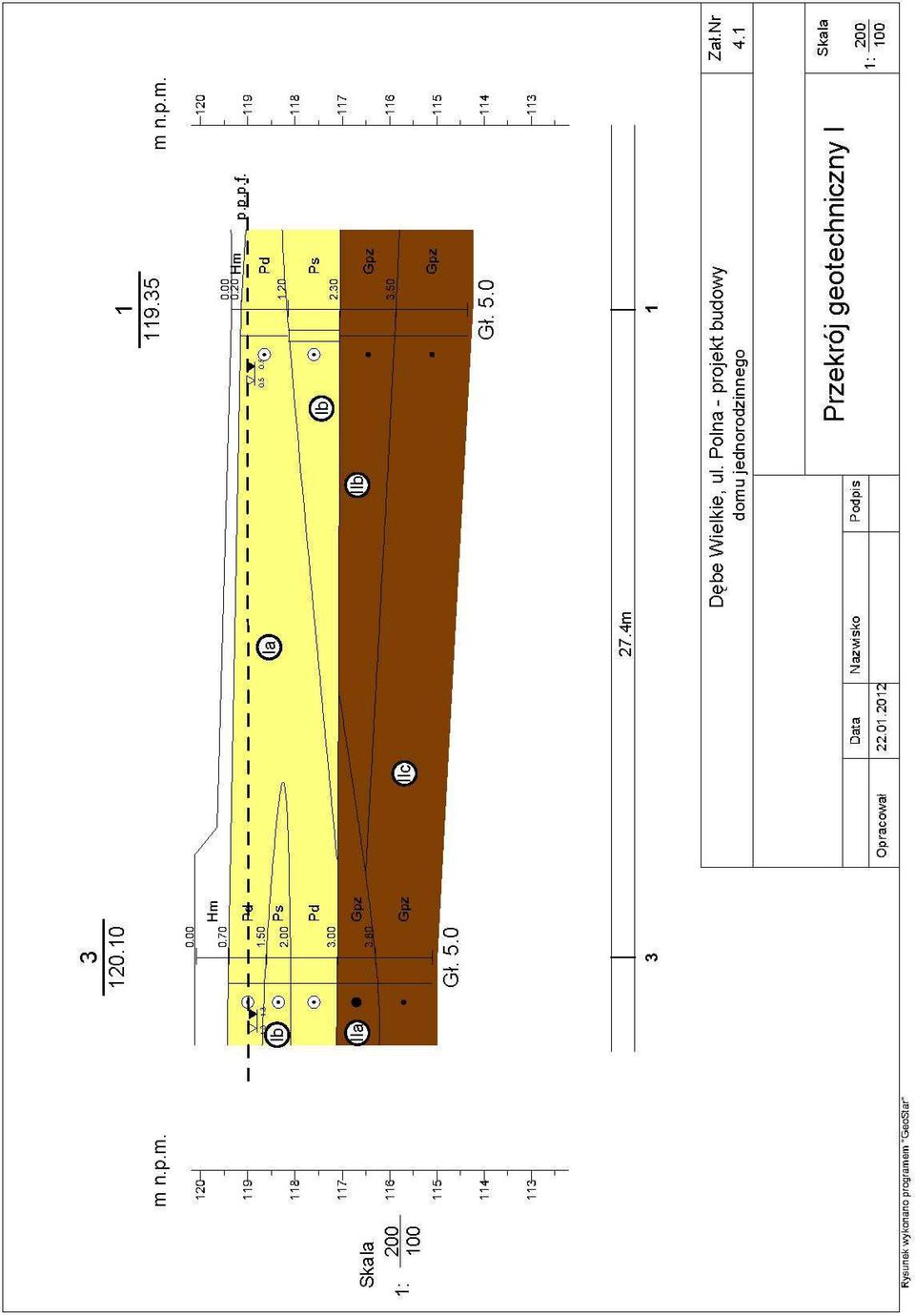

4 IV. Warunki gruntowe Powierzchniową warstwę terenu stanowi gleba, pod którą występują piaski rzeczne. Poniżej stwierdzono nieprzewierconą do 5 m p.p.t. warstwę glin morenowych. Podział na warstwy i podwarstwy został dokonany na podstawie litologii i stanu gruntów. Wzajemny układ warstw został zilustrowany na przekrojach geotechnicznych (zał. 4). Warstwa geotechniczna I Warstwę tę budują piaski rzeczne pod względem litologicznym wykształcone w postaci piasków drobnych oraz średnich. Warstwa ta występuje na głębokości od 0,2-0,7 do głębokości 2,2 3,0 m p.p.t. Badania sondą DPL wykazały, że stopień zagęszczenia piasków zmienia się w zakresie I D = 0,46 0,69. Jako uśrednioną wartość dla całego profilu proponuje się przyjąć I D = 0,5, co odpowiada stanowi średniozagęszczonemu. W warstwie tej wydzielono dwie podwarstwy: warstwa Ia piasek drobny, średniozagęszczony o I D = 0,5. warstwa Ib piasek średni, średniozagęszczony o I D = 0,5. Warstwa geotechniczna II Stanowi ją glina morenowa wykształcona w postaci gliny piaszczystej zwięzłej. Glina morenowa występuje pod piaskami rzecznymi od głębokości 2,2 3,0 m p.p.t. i nie została przewiercona do głębokości 5 m p.p.t. Stopień plastyczności gliny wyznaczony metodą wałeczkowania wynosi: dla warstwy IIa I L = 0,35 glina piaszczysta zwięzła, plastyczna dla warstwy IIb I L = 0,20 glina piaszczysta zwięzła, twardoplastyczna dla warstwy IIc I L = 0,10 glina piaszczysta zwięzła, twardoplastyczna Układ warstw w podłożu ilustrują załączone przekroje. Parametry geotechniczne gruntów tworzących wydzielone warstwy podano w objaśnieniach do przekrojów. V. Warunki hydrogeologiczne W podłożu działki występuje jedna warstwa wodonośna, którą stanowią średniozagęszczone piaski drobne oraz średnie. W aktualnie wykonanych otworach zwierciadło wody swobodne znajdowało się na głębokości 0,45 1,29 m p.p.t. to jest na rzędnej ca. 118,9 m n.p.m. Na podstawie powyższych obserwacji aktualny poziom wody

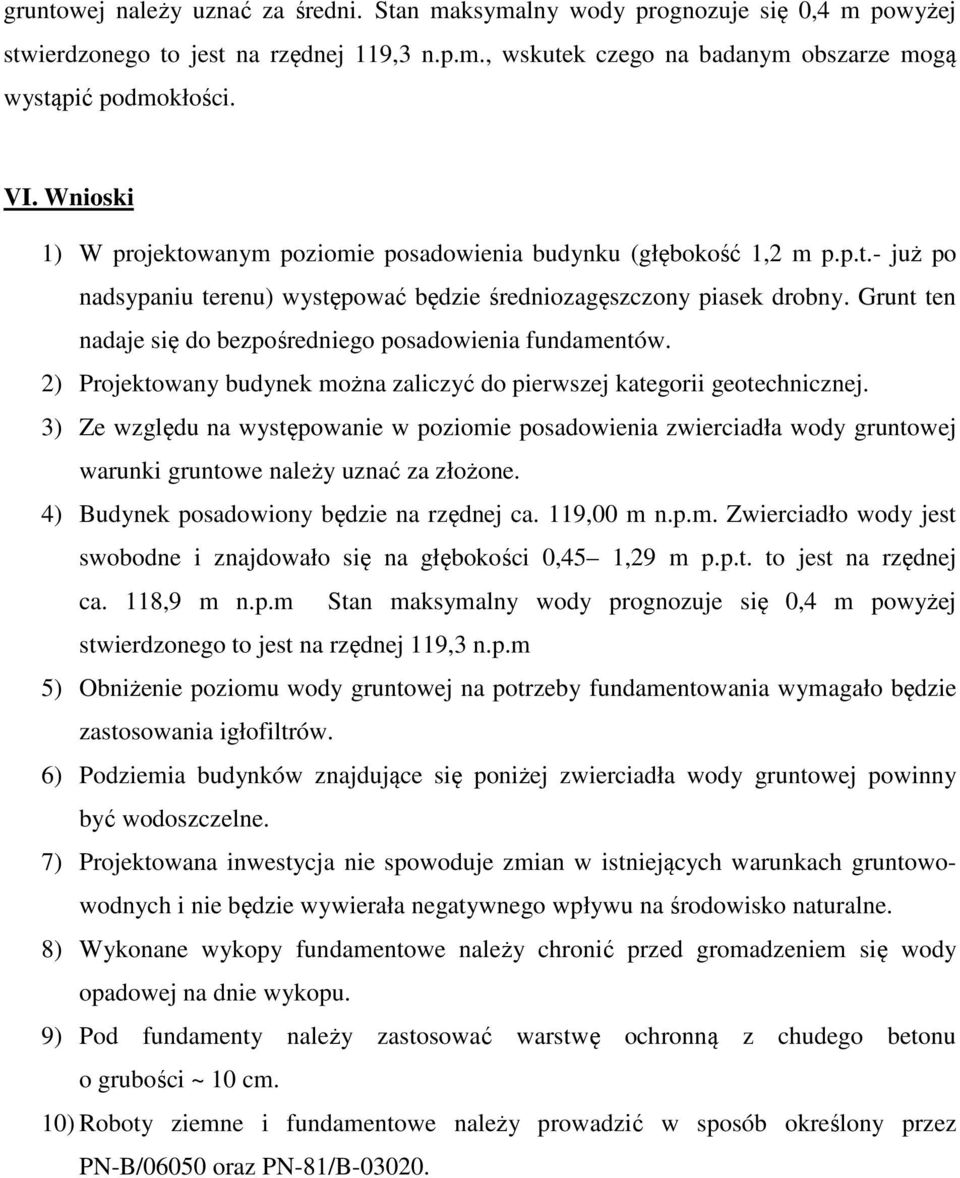

5 gruntowej należy uznać za średni. Stan maksymalny wody prognozuje się 0,4 m powyżej stwierdzonego to jest na rzędnej 119,3 n.p.m., wskutek czego na badanym obszarze mogą wystąpić podmokłości. VI. Wnioski 1) W projektowanym poziomie posadowienia budynku (głębokość 1,2 m p.p.t.- już po nadsypaniu terenu) występować będzie średniozagęszczony piasek drobny. Grunt ten nadaje się do bezpośredniego posadowienia fundamentów. 2) Projektowany budynek można zaliczyć do pierwszej kategorii geotechnicznej. 3) Ze względu na występowanie w poziomie posadowienia zwierciadła wody gruntowej warunki gruntowe należy uznać za złożone. 4) Budynek posadowiony będzie na rzędnej ca. 119,00 m n.p.m. Zwierciadło wody jest swobodne i znajdowało się na głębokości 0,45 1,29 m p.p.t. to jest na rzędnej ca. 118,9 m n.p.m Stan maksymalny wody prognozuje się 0,4 m powyżej stwierdzonego to jest na rzędnej 119,3 n.p.m 5) Obniżenie poziomu wody gruntowej na potrzeby fundamentowania wymagało będzie zastosowania igłofiltrów. 6) Podziemia budynków znajdujące się poniżej zwierciadła wody gruntowej powinny być wodoszczelne. 7) Projektowana inwestycja nie spowoduje zmian w istniejących warunkach gruntowowodnych i nie będzie wywierała negatywnego wpływu na środowisko naturalne. 8) Wykonane wykopy fundamentowe należy chronić przed gromadzeniem się wody opadowej na dnie wykopu. 9) Pod fundamenty należy zastosować warstwę ochronną z chudego betonu o grubości ~ 10 cm. 10) Roboty ziemne i fundamentowe należy prowadzić w sposób określony przez PN-B/06050 oraz PN-81/B
