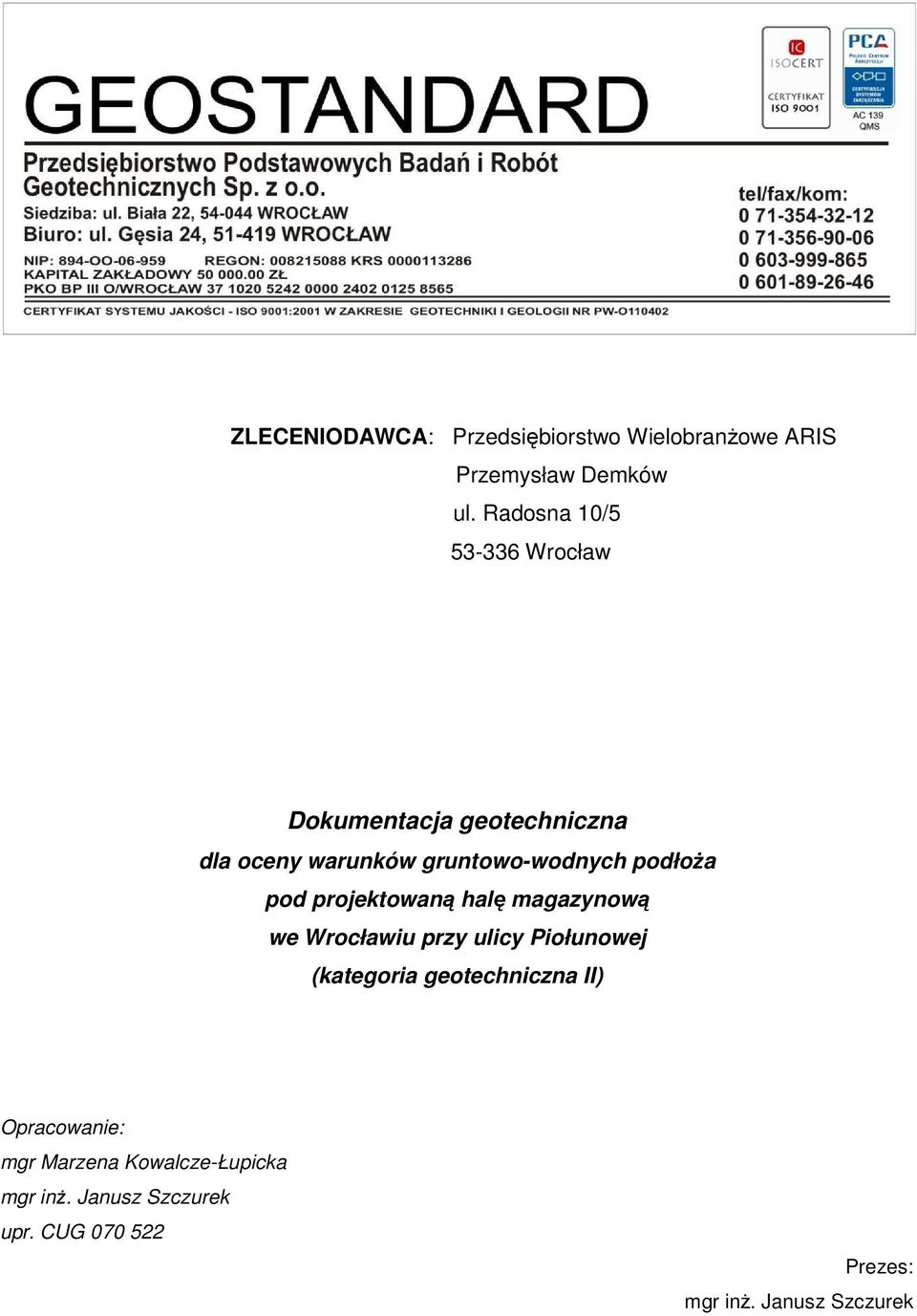

1 ZLECENIODAWCA: Przedsiębiorstwo WielobranŜowe ARIS Przemysław Demków ul. Radosna 10/ Wrocław Dokumentacja geotechniczna dla oceny warunków gruntowo-wodnych podłoŝa pod projektowaną halę magazynową (kategoria geotechniczna II) Opracowanie: mgr Marzena Kowalcze-Łupicka mgr inŝ. Janusz Szczurek upr. CUG Prezes: mgr inŝ. Janusz Szczurek

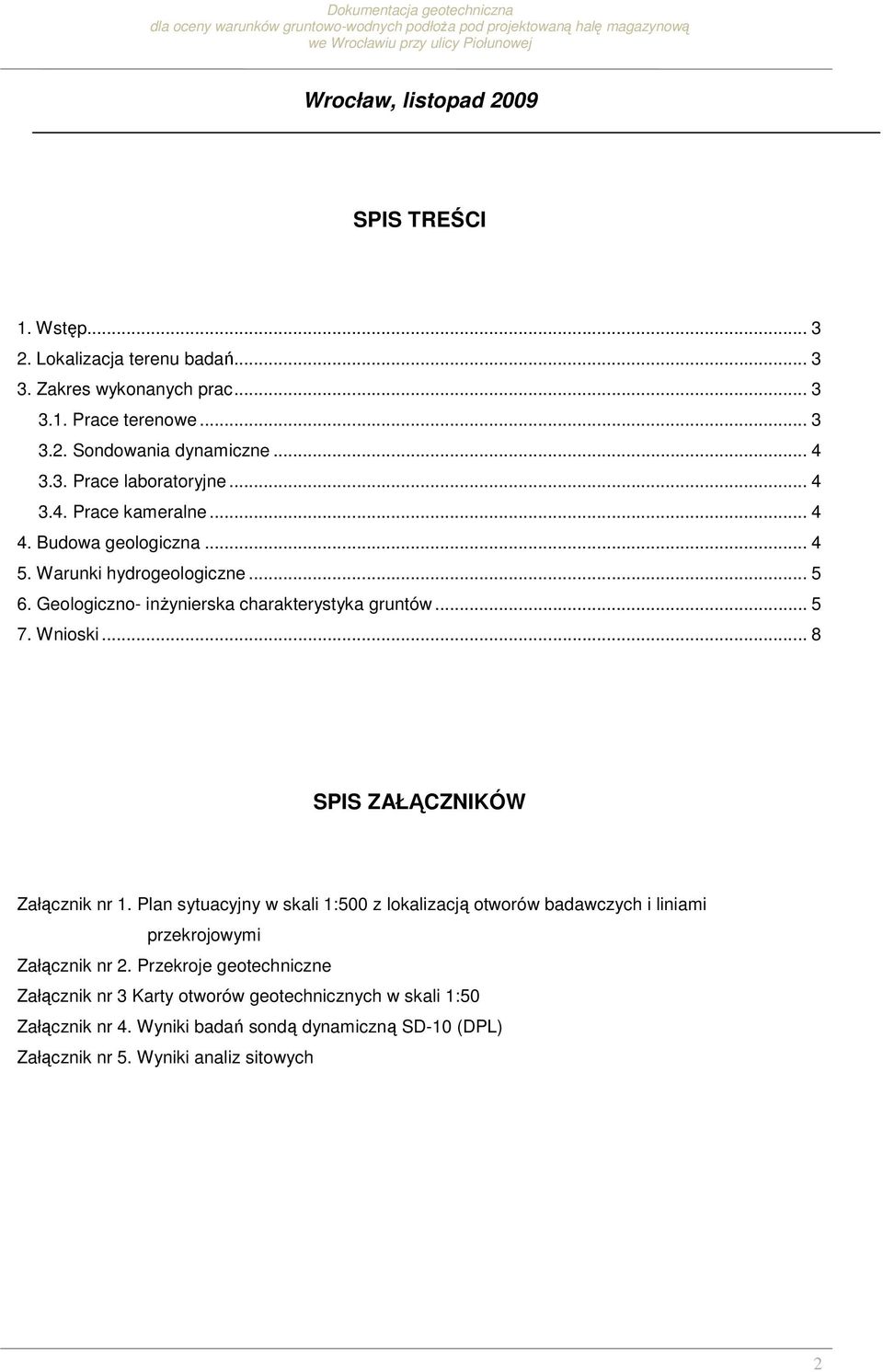

2 Wrocław, listopad 2009 SPIS TREŚCI 1. Wstęp Lokalizacja terenu badań Zakres wykonanych prac Prace terenowe Sondowania dynamiczne Prace laboratoryjne Prace kameralne Budowa geologiczna Warunki hydrogeologiczne Geologiczno- inŝynierska charakterystyka gruntów Wnioski... 8 SPIS ZAŁĄCZNIKÓW Załącznik nr 1. Plan sytuacyjny w skali 1:500 z lokalizacją otworów badawczych i liniami przekrojowymi Załącznik nr 2. Przekroje geotechniczne Załącznik nr 3 Karty otworów geotechnicznych w skali 1:50 Załącznik nr 4. Wyniki badań sondą dynamiczną SD-10 (DPL) Załącznik nr 5. Wyniki analiz sitowych 2

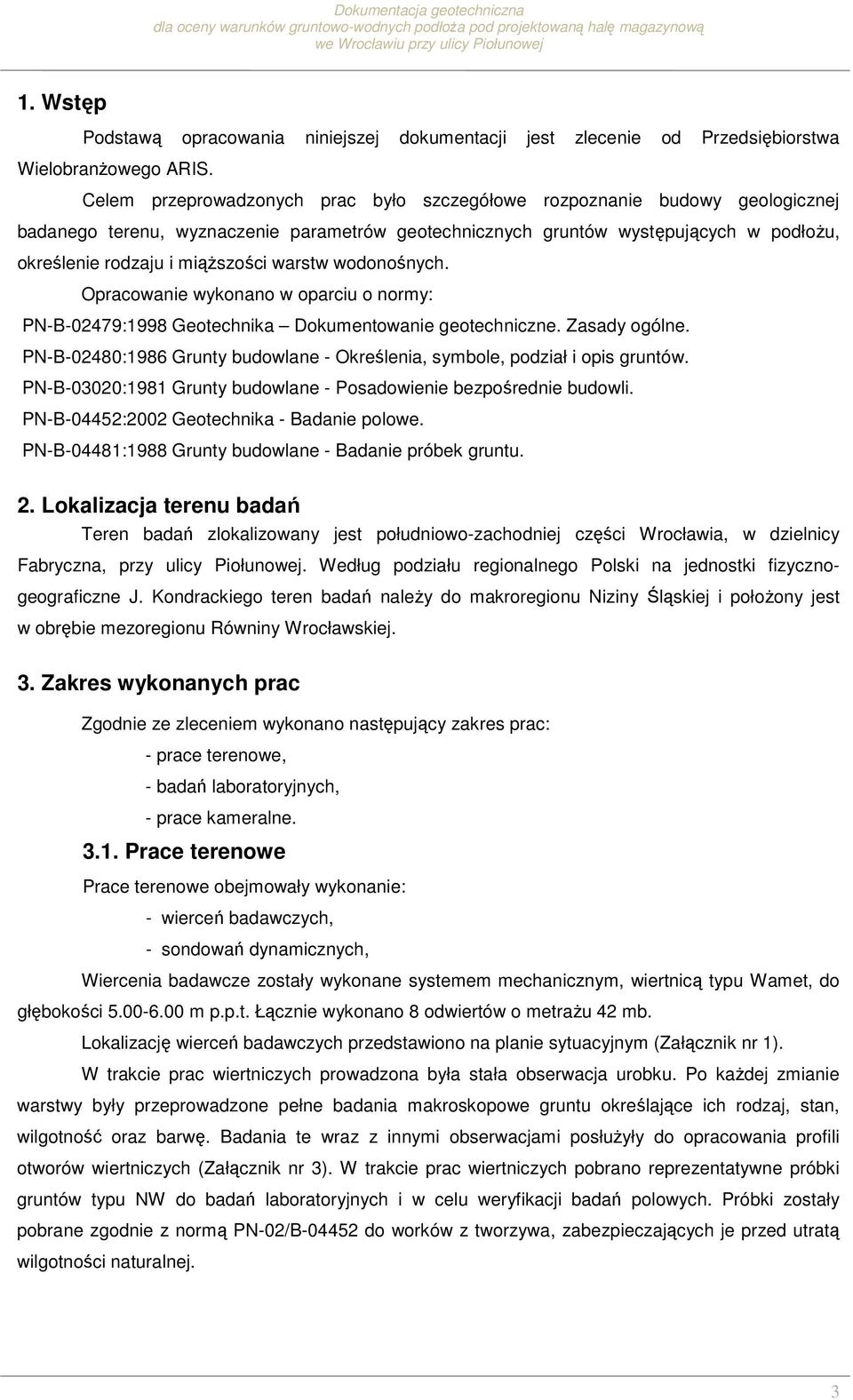

3 1. Wstęp Podstawą opracowania niniejszej dokumentacji jest zlecenie od Przedsiębiorstwa WielobranŜowego ARIS. Celem przeprowadzonych prac było szczegółowe rozpoznanie budowy geologicznej badanego terenu, wyznaczenie parametrów geotechnicznych gruntów występujących w podłoŝu, określenie rodzaju i miąŝszości warstw wodonośnych. Opracowanie wykonano w oparciu o normy: PN-B-02479:1998 Geotechnika Dokumentowanie geotechniczne. Zasady ogólne. PN-B-02480:1986 Grunty budowlane - Określenia, symbole, podział i opis gruntów. PN-B-03020:1981 Grunty budowlane - Posadowienie bezpośrednie budowli. PN-B-04452:2002 Geotechnika - Badanie polowe. PN-B-04481:1988 Grunty budowlane - Badanie próbek gruntu. 2. Lokalizacja terenu badań Teren badań zlokalizowany jest południowo-zachodniej części Wrocławia, w dzielnicy Fabryczna, przy ulicy Piołunowej. Według podziału regionalnego Polski na jednostki fizycznogeograficzne J. Kondrackiego teren badań naleŝy do makroregionu Niziny Śląskiej i połoŝony jest w obrębie mezoregionu Równiny Wrocławskiej. 3. Zakres wykonanych prac Zgodnie ze zleceniem wykonano następujący zakres prac: - prace terenowe, - badań laboratoryjnych, - prace kameralne Prace terenowe Prace terenowe obejmowały wykonanie: - wierceń badawczych, - sondowań dynamicznych, Wiercenia badawcze zostały wykonane systemem mechanicznym, wiertnicą typu Wamet, do głębokości m p.p.t. Łącznie wykonano 8 odwiertów o metraŝu 42 mb. Lokalizację wierceń badawczych przedstawiono na planie sytuacyjnym (Załącznik nr 1). W trakcie prac wiertniczych prowadzona była stała obserwacja urobku. Po kaŝdej zmianie warstwy były przeprowadzone pełne badania makroskopowe gruntu określające ich rodzaj, stan, wilgotność oraz barwę. Badania te wraz z innymi obserwacjami posłuŝyły do opracowania profili otworów wiertniczych (Załącznik nr 3). W trakcie prac wiertniczych pobrano reprezentatywne próbki gruntów typu NW do badań laboratoryjnych i w celu weryfikacji badań polowych. Próbki zostały pobrane zgodnie z normą PN-02/B do worków z tworzywa, zabezpieczających je przed utratą wilgotności naturalnej. 3

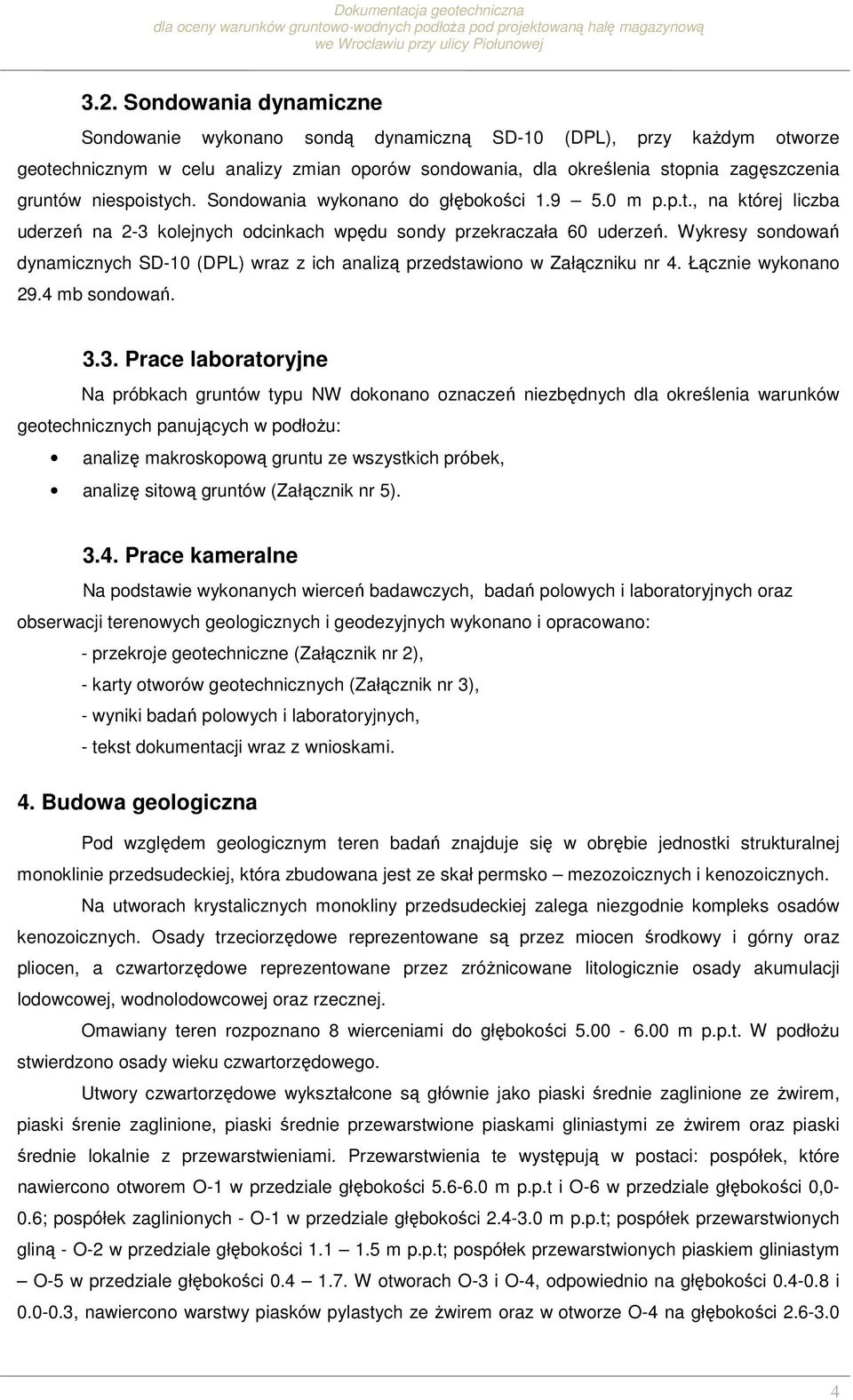

4 3.2. Sondowania dynamiczne Sondowanie wykonano sondą dynamiczną SD-10 (DPL), przy kaŝdym otworze geotechnicznym w celu analizy zmian oporów sondowania, dla określenia stopnia zagęszczenia gruntów niespoistych. Sondowania wykonano do głębokości m p.p.t., na której liczba uderzeń na 2-3 kolejnych odcinkach wpędu sondy przekraczała 60 uderzeń. Wykresy sondowań dynamicznych SD-10 (DPL) wraz z ich analizą przedstawiono w Załączniku nr 4. Łącznie wykonano 29.4 mb sondowań Prace laboratoryjne Na próbkach gruntów typu NW dokonano oznaczeń niezbędnych dla określenia warunków geotechnicznych panujących w podłoŝu: analizę makroskopową gruntu ze wszystkich próbek, analizę sitową gruntów (Załącznik nr 5) Prace kameralne Na podstawie wykonanych wierceń badawczych, badań polowych i laboratoryjnych oraz obserwacji terenowych geologicznych i geodezyjnych wykonano i opracowano: - przekroje geotechniczne (Załącznik nr 2), - karty otworów geotechnicznych (Załącznik nr 3), - wyniki badań polowych i laboratoryjnych, - tekst dokumentacji wraz z wnioskami. 4. Budowa geologiczna Pod względem geologicznym teren badań znajduje się w obrębie jednostki strukturalnej monoklinie przedsudeckiej, która zbudowana jest ze skał permsko mezozoicznych i kenozoicznych. Na utworach krystalicznych monokliny przedsudeckiej zalega niezgodnie kompleks osadów kenozoicznych. Osady trzeciorzędowe reprezentowane są przez miocen środkowy i górny oraz pliocen, a czwartorzędowe reprezentowane przez zróŝnicowane litologicznie osady akumulacji lodowcowej, wodnolodowcowej oraz rzecznej. Omawiany teren rozpoznano 8 wierceniami do głębokości m p.p.t. W podłoŝu stwierdzono osady wieku czwartorzędowego. Utwory czwartorzędowe wykształcone są głównie jako piaski średnie zaglinione ze Ŝwirem, piaski śrenie zaglinione, piaski średnie przewarstwione piaskami gliniastymi ze Ŝwirem oraz piaski średnie lokalnie z przewarstwieniami. Przewarstwienia te występują w postaci: pospółek, które nawiercono otworem O-1 w przedziale głębokości m p.p.t i O-6 w przedziale głębokości 0,0-0.6; pospółek zaglinionych - O-1 w przedziale głębokości m p.p.t; pospółek przewarstwionych gliną - O-2 w przedziale głębokości m p.p.t; pospółek przewarstwionych piaskiem gliniastym O-5 w przedziale głębokości W otworach O-3 i O-4, odpowiednio na głębokości i , nawiercono warstwy piasków pylastych ze Ŝwirem oraz w otworze O-4 na głębokości

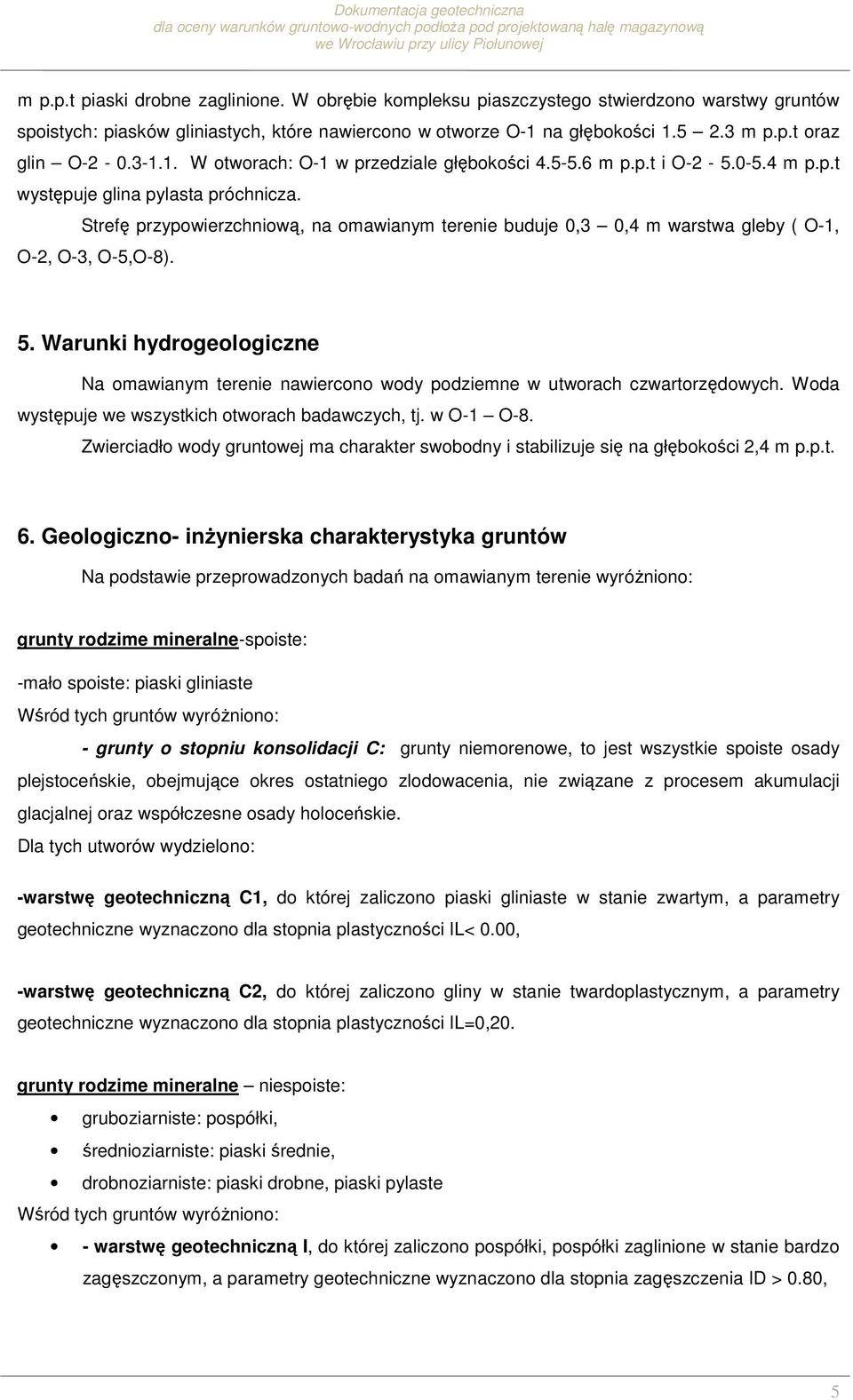

5 m p.p.t piaski drobne zaglinione. W obrębie kompleksu piaszczystego stwierdzono warstwy gruntów spoistych: piasków gliniastych, które nawiercono w otworze O-1 na głębokości m p.p.t oraz glin O W otworach: O-1 w przedziale głębokości m p.p.t i O m p.p.t występuje glina pylasta próchnicza. Strefę przypowierzchniową, na omawianym terenie buduje 0,3 0,4 m warstwa gleby ( O-1, O-2, O-3, O-5,O-8). 5. Warunki hydrogeologiczne Na omawianym terenie nawiercono wody podziemne w utworach czwartorzędowych. Woda występuje we wszystkich otworach badawczych, tj. w O-1 O-8. Zwierciadło wody gruntowej ma charakter swobodny i stabilizuje się na głębokości 2,4 m p.p.t. 6. Geologiczno- inŝynierska charakterystyka gruntów Na podstawie przeprowadzonych badań na omawianym terenie wyróŝniono: grunty rodzime mineralne-spoiste: -mało spoiste: piaski gliniaste Wśród tych gruntów wyróŝniono: - grunty o stopniu konsolidacji C: grunty niemorenowe, to jest wszystkie spoiste osady plejstoceńskie, obejmujące okres ostatniego zlodowacenia, nie związane z procesem akumulacji glacjalnej oraz współczesne osady holoceńskie. Dla tych utworów wydzielono: -warstwę geotechniczną C1, do której zaliczono piaski gliniaste w stanie zwartym, a parametry geotechniczne wyznaczono dla stopnia plastyczności IL< 0.00, -warstwę geotechniczną C2, do której zaliczono gliny w stanie twardoplastycznym, a parametry geotechniczne wyznaczono dla stopnia plastyczności IL=0,20. grunty rodzime mineralne niespoiste: gruboziarniste: pospółki, średnioziarniste: piaski średnie, drobnoziarniste: piaski drobne, piaski pylaste Wśród tych gruntów wyróŝniono: - warstwę geotechniczną I, do której zaliczono pospółki, pospółki zaglinione w stanie bardzo zagęszczonym, a parametry geotechniczne wyznaczono dla stopnia zagęszczenia ID > 0.80, 5

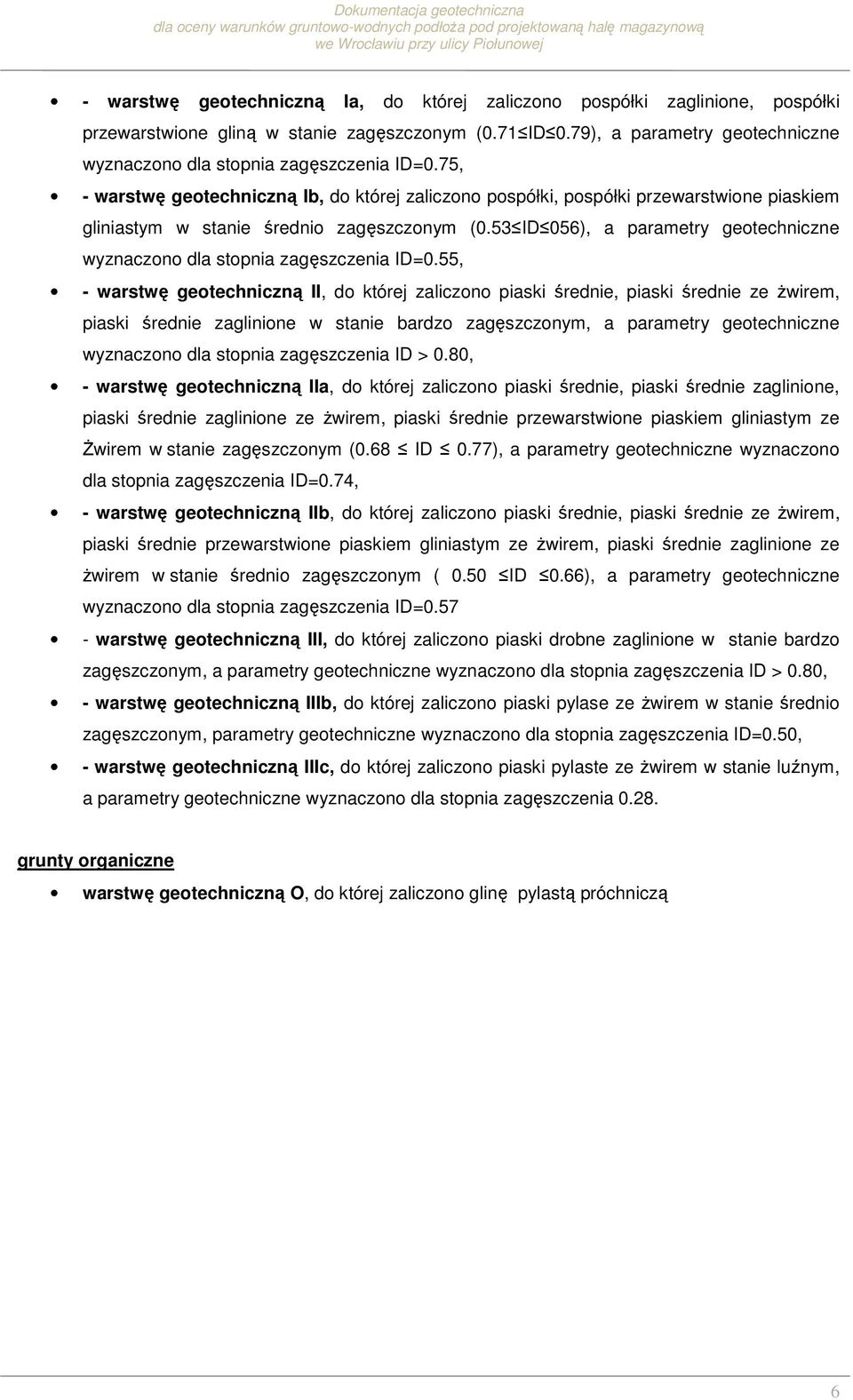

6 - warstwę geotechniczną Ia, do której zaliczono pospółki zaglinione, pospółki przewarstwione gliną w stanie zagęszczonym (0.71 ID 0.79), a parametry geotechniczne wyznaczono dla stopnia zagęszczenia ID=0.75, - warstwę geotechniczną Ib, do której zaliczono pospółki, pospółki przewarstwione piaskiem gliniastym w stanie średnio zagęszczonym (0.53 ID 056), a parametry geotechniczne wyznaczono dla stopnia zagęszczenia ID=0.55, - warstwę geotechniczną II, do której zaliczono piaski średnie, piaski średnie ze Ŝwirem, piaski średnie zaglinione w stanie bardzo zagęszczonym, a parametry geotechniczne wyznaczono dla stopnia zagęszczenia ID > 0.80, - warstwę geotechniczną IIa, do której zaliczono piaski średnie, piaski średnie zaglinione, piaski średnie zaglinione ze Ŝwirem, piaski średnie przewarstwione piaskiem gliniastym ze świrem w stanie zagęszczonym (0.68 ID 0.77), a parametry geotechniczne wyznaczono dla stopnia zagęszczenia ID=0.74, - warstwę geotechniczną IIb, do której zaliczono piaski średnie, piaski średnie ze Ŝwirem, piaski średnie przewarstwione piaskiem gliniastym ze Ŝwirem, piaski średnie zaglinione ze Ŝwirem w stanie średnio zagęszczonym ( 0.50 ID 0.66), a parametry geotechniczne wyznaczono dla stopnia zagęszczenia ID= warstwę geotechniczną III, do której zaliczono piaski drobne zaglinione w stanie bardzo zagęszczonym, a parametry geotechniczne wyznaczono dla stopnia zagęszczenia ID > 0.80, - warstwę geotechniczną IIIb, do której zaliczono piaski pylase ze Ŝwirem w stanie średnio zagęszczonym, parametry geotechniczne wyznaczono dla stopnia zagęszczenia ID=0.50, - warstwę geotechniczną IIIc, do której zaliczono piaski pylaste ze Ŝwirem w stanie luźnym, a parametry geotechniczne wyznaczono dla stopnia zagęszczenia grunty organiczne warstwę geotechniczną O, do której zaliczono glinę pylastą próchniczą 6

7 Zestawienie parametrów geotechnicznych wyznaczonych metodą B wg PN-81/B przedstawia Tabela nr 1. Lp. Nr w-wy geot. Rodzaj gruntu wg PN-86/B Symbol I D /I L w n % Grunty spoiste ρ T/m 3 C u (n) kpa Φ υ (n) [ ο ] E o (n) MPa Tabela nr 1 M (n) o MPa 1 C1 Piasek gliniasty Pg < > 30.0 > 18.0 > 34.0 > C2 Glina G Grunty niespoiste 3 I Pospółka Po > *** 2.10*** - > 40.6 > > Ia Pospółka Po ** 2.00** Ib Pospółka Po ** 1.90** II Piasek średni Ps > ** 18*** 1.90** 2.05*** - > 34.9 > > IIa Piasek średni Ps ** 18*** 1.90* 2.05** IIb Piasek średni Ps * 14** 22*** 1.70* 1.85** 2.00*** III Piasek drobny Pd >0,80 22*** 2.00*** - >31.9 >77.5 > IIIb Piasek pylasty Pπ ** 1.75** IIIc Piasek pylasty Pπ * 1.60* Grunty organiczne 12 O Glina pylasta próchnicza GπH Nie wyznaczono parametrów wg metody B *grunty mało wilgotne **grunty wilgotne ***grunty mokre 7

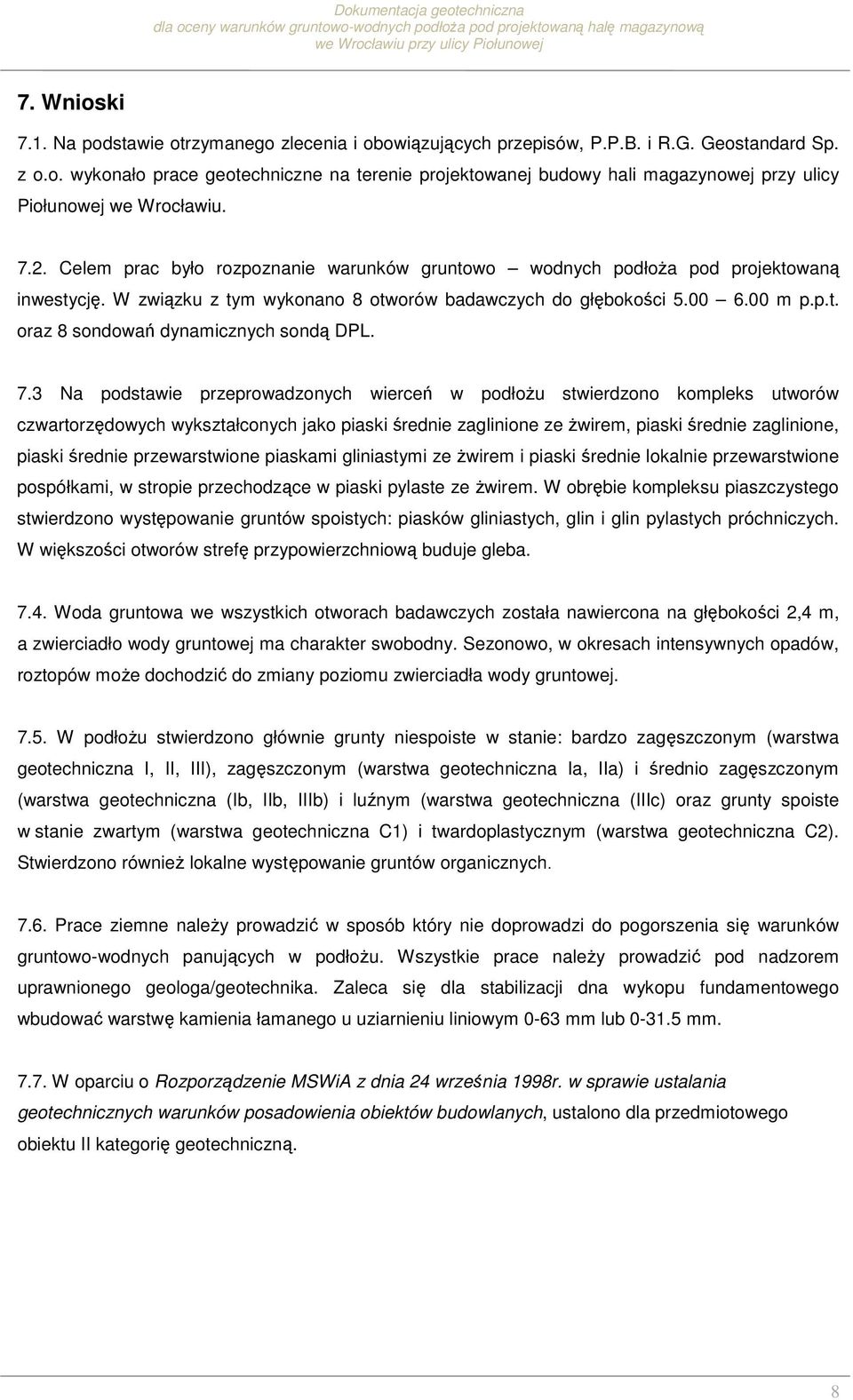

8 7. Wnioski 7.1. Na podstawie otrzymanego zlecenia i obowiązujących przepisów, P.P.B. i R.G. Geostandard Sp. z o.o. wykonało prace geotechniczne na terenie projektowanej budowy hali magazynowej przy ulicy Piołunowej we Wrocławiu Celem prac było rozpoznanie warunków gruntowo wodnych podłoŝa pod projektowaną inwestycję. W związku z tym wykonano 8 otworów badawczych do głębokości m p.p.t. oraz 8 sondowań dynamicznych sondą DPL. 7.3 Na podstawie przeprowadzonych wierceń w podłoŝu stwierdzono kompleks utworów czwartorzędowych wykształconych jako piaski średnie zaglinione ze Ŝwirem, piaski średnie zaglinione, piaski średnie przewarstwione piaskami gliniastymi ze Ŝwirem i piaski średnie lokalnie przewarstwione pospółkami, w stropie przechodzące w piaski pylaste ze Ŝwirem. W obrębie kompleksu piaszczystego stwierdzono występowanie gruntów spoistych: piasków gliniastych, glin i glin pylastych próchniczych. W większości otworów strefę przypowierzchniową buduje gleba Woda gruntowa we wszystkich otworach badawczych została nawiercona na głębokości 2,4 m, a zwierciadło wody gruntowej ma charakter swobodny. Sezonowo, w okresach intensywnych opadów, roztopów moŝe dochodzić do zmiany poziomu zwierciadła wody gruntowej W podłoŝu stwierdzono głównie grunty niespoiste w stanie: bardzo zagęszczonym (warstwa geotechniczna I, II, III), zagęszczonym (warstwa geotechniczna Ia, IIa) i średnio zagęszczonym (warstwa geotechniczna (Ib, IIb, IIIb) i luźnym (warstwa geotechniczna (IIIc) oraz grunty spoiste w stanie zwartym (warstwa geotechniczna C1) i twardoplastycznym (warstwa geotechniczna C2). Stwierdzono równieŝ lokalne występowanie gruntów organicznych Prace ziemne naleŝy prowadzić w sposób który nie doprowadzi do pogorszenia się warunków gruntowo-wodnych panujących w podłoŝu. Wszystkie prace naleŝy prowadzić pod nadzorem uprawnionego geologa/geotechnika. Zaleca się dla stabilizacji dna wykopu fundamentowego wbudować warstwę kamienia łamanego u uziarnieniu liniowym 0-63 mm lub mm W oparciu o Rozporządzenie MSWiA z dnia 24 września 1998r. w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych, ustalono dla przedmiotowego obiektu II kategorię geotechniczną. 8
