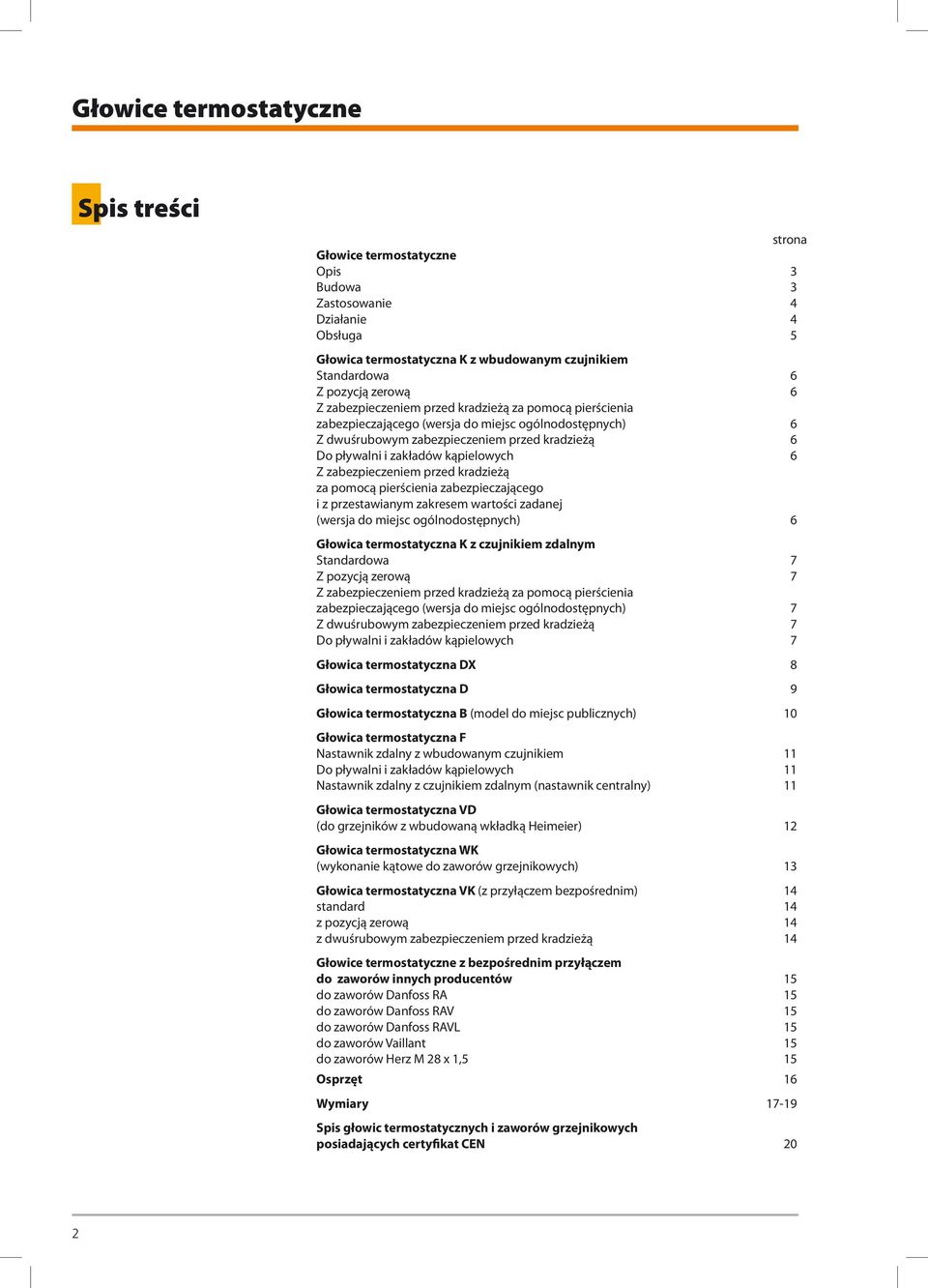

2 Głowice termostatyczne Spis treści Głowice termostatyczne Budowa Zastosowanie Działanie Obsługa Głowica termostatyczna K Standardowa Z pozycją zerową Z zabezpieczeniem przed kradzieżą za pomocą pierścienia zabezpieczającego (wersja do miejsc ogólnodostępnych) Z dwuśrubowym zabezpieczeniem przed kradzieżą Do pływalni i zakładów kąpielowych Z zabezpieczeniem przed kradzieżą za pomocą pierścienia zabezpieczającego i z przestawianym zakresem wartości zadanej (wersja do miejsc ogólnodostępnych) Głowica termostatyczna K z czujnikiem zdalnym Standardowa Z pozycją zerową Z zabezpieczeniem przed kradzieżą za pomocą pierścienia zabezpieczającego (wersja do miejsc ogólnodostępnych) Z dwuśrubowym zabezpieczeniem przed kradzieżą Do pływalni i zakładów kąpielowych Głowica termostatyczna DX 8 Głowica termostatyczna D Głowica termostatyczna B (model do miejsc publicznych) 10 Głowica termostatyczna F Nastawnik zdalny Do pływalni i zakładów kąpielowych Nastawnik zdalny z czujnikiem zdalnym (nastawnik centralny) Głowica termostatyczna VD (do grzejników z wbudowaną wkładką Heimeier) 12 Głowica termostatyczna WK (wykonanie kątowe do zaworów grzejnikowych) 1 Głowica termostatyczna VK (z przyłączem bezpośrednim) standard z pozycją zerową z dwuśrubowym zabezpieczeniem przed kradzieżą Głowice termostatyczne z bezpośrednim przyłączem do zaworów innych producentów do zaworów Danfoss RA do zaworów Danfoss RAV do zaworów Danfoss RAVL do zaworów Vaillant do zaworów Herz M 28 x 1, Osprzęt 16 Wymiary Spis głowic termostatycznych i zaworów grzejnikowych posiadających certyfikat CEN 2 strona

3 Głowice termostatyczne Głowice termostatyczne Heimeier są urządzeniami regulującymi do regulacji temperatury w pomieszczeniach, występują one w wielu wersjach. W przypadku wersji z wbudowanym czujnikiem (patrz rysunek) siłownik, regulator i czujnik tworzą konstrukcyjną całość, tzw. termostat. Jest on wypełniony nieściśliwą cieczą i dysponuje dużą siłą nastawczą. W przypadku głowic termostatycznych z czujnikiem zdalnym przeważająca część cieczy czułej na temperaturę znajduje się nie w samej głowicy termosta tycznej, lecz w czujniku zdalnym oddziaływuje stamtąd przez rurkę kapilarną na mieszek falisty w głowicy termostatycznej. W przypadku nastawnika zdalnego głowica termostatyczna jest oddzielona od termostatycznego zaworu grzejnikowego i oddziaływuje poprzez rurkę kapilarną na mieszek falisty w złączce zaworu. Nastawnikami centralnymi są nastawniki zdalne z dodatkowymi czujnikami zdalnymi. Czołowy rowek głowicy termostatycznej K, VK, WK, VD i F służy do nałożenia Kolor- klipsu lub specjalnego Partner-klipsu z nadrukiem firmowym. Budowa na przykładzie zaworu termostatycznego Thermolux K mieszek falisty wyczuwalne oznaczenia dla niewidomych termostat wypełniony cieczą o dużej sile nastawczej i wysokiej dokładności regulacji zabezpieczenie przed nadmiernym skokiem termostat wypełniony cieczą o dużej sile nastawczej i wysokiej dokładności regulacji Certyfikat CEN Zgodność z DIN EN 215 część I z 2 klipsami do zaznaczenia, ograniczania lub blokowania symbole do ustawiania pozycji podstawowej i redukcji temperatury w nocy krótkie informacje dla najważniejszych ustawień wskaźnik kierunku obrotu wyczuwalne oznaczenia dla niewidomych technologia przyłącza Heimeier (nakrętka radełkowa M0 x 1,5)

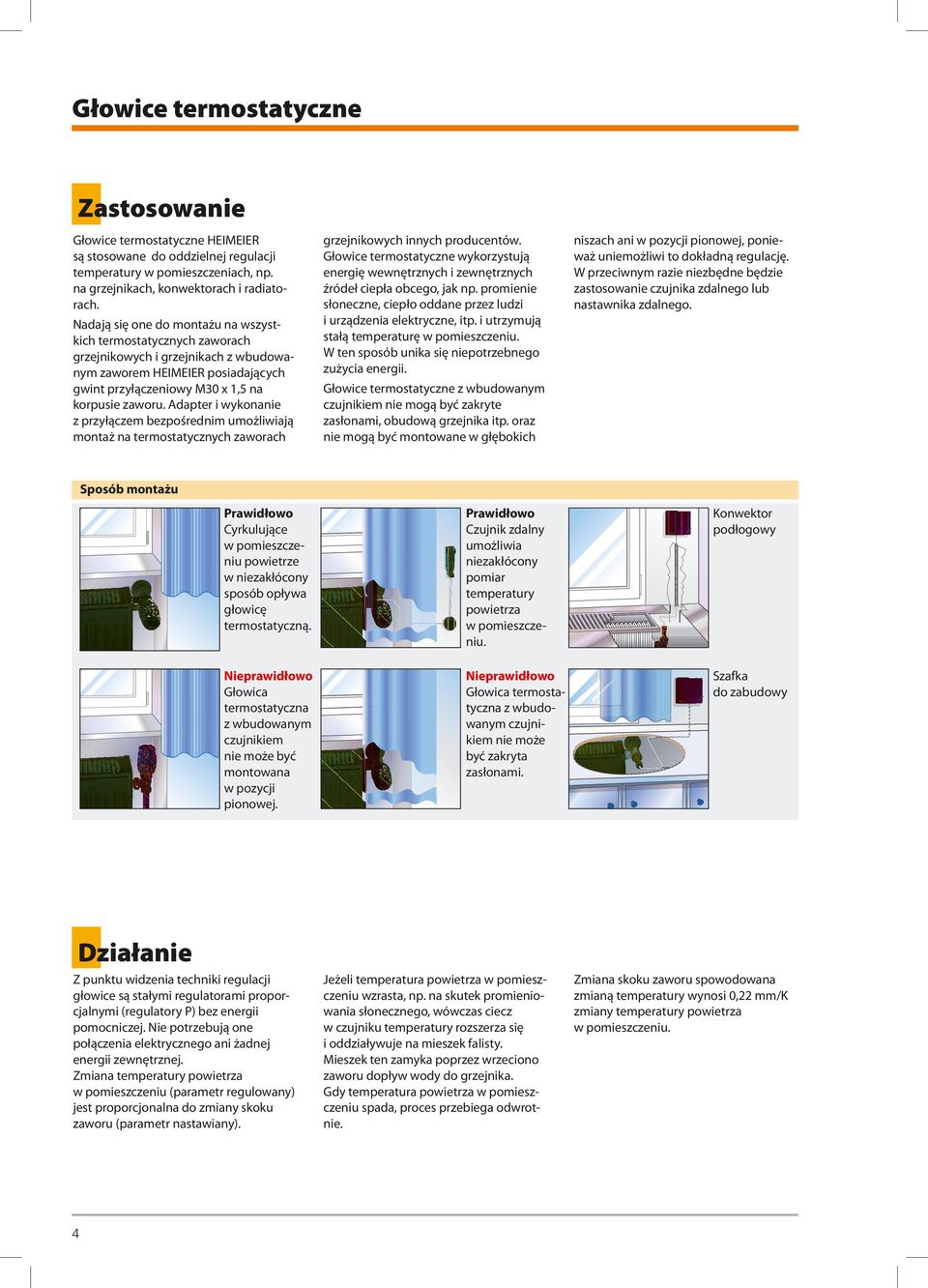

4 Głowice termostatyczne Zastosowanie Głowice termostatyczne HEIMEIER są stosowane do oddzielnej regulacji temperatury w pomieszczeniach, np. na grzejnikach, konwektorach i radiatorach. Nadają się one do montażu na wszystkich termostatycznych zaworach grzejnikowych i grzejnikach z wbudowanym zaworem HEIMEIER posiadających gwint przyłączeniowy M0 x 1,5 na korpusie zaworu. Adapter i wykonanie z przyłączem bezpośrednim umożliwiają montaż na termostatycznych zaworach grzejnikowych innych producentów. Głowice termostatyczne wykorzystują energię wewnętrznych i zewnętrznych źródeł ciepła obcego, jak np. promienie słoneczne, ciepło oddane przez ludzi i urządzenia elektryczne, itp. i utrzymują stałą temperaturę w pomieszczeniu. W ten sposób unika się niepotrzebnego zużycia energii. niszach ani w pozycji pionowej, ponieważ uniemożliwi to dokładną regulację. W przeciwnym razie niezbędne będzie zastosowanie czujnika zdalnego lub nastawnika zdalnego. Głowice termostatyczne z wbudowanym czujnikiem nie mogą być zakryte zasłonami, obudową grzejnika itp. oraz nie mogą być montowane w głębokich Sposób montażu Prawidłowo Cyrkulujące w pomieszczeniu powietrze w niezakłócony sposób opływa głowicę termostatyczną. Prawidłowo Czujnik zdalny umożliwia niezakłócony pomiar temperatury powietrza w pomieszczeniu. Konwektor podłogowy Nieprawidłowo Głowica termostatyczna z wbudowanym czujnikiem nie może być montowana w pozycji pionowej. Nieprawidłowo Głowica termostatyczna nie może być zakryta zasłonami. Szafka do zabudowy Działanie Z punktu widzenia techniki regulacji głowice są stałymi regulatorami proporcjalnymi (regulatory P) bez energii pomocniczej. Nie potrzebują one połączenia elektrycznego ani żadnej energii zewnętrznej. Zmiana temperatury powietrza w pomieszczeniu (parametr regulowany) jest proporcjonalna do zmiany skoku zaworu (parametr nastawiany). 4 Jeżeli temperatura powietrza w pomieszczeniu wzrasta, np. na skutek promieniowania słonecznego, wówczas ciecz w czujniku temperatury rozszerza się i oddziaływuje na mieszek falisty. Mieszek ten zamyka poprzez wrzeciono zaworu dopływ wody do grzejnika. Gdy temperatura powietrza w pomieszczeniu spada, proces przebiega odwrotnie. Zmiana skoku zaworu spowodowana zmianą temperatury wynosi 0,22 mm/k zmiany temperatury powietrza w pomieszczeniu.

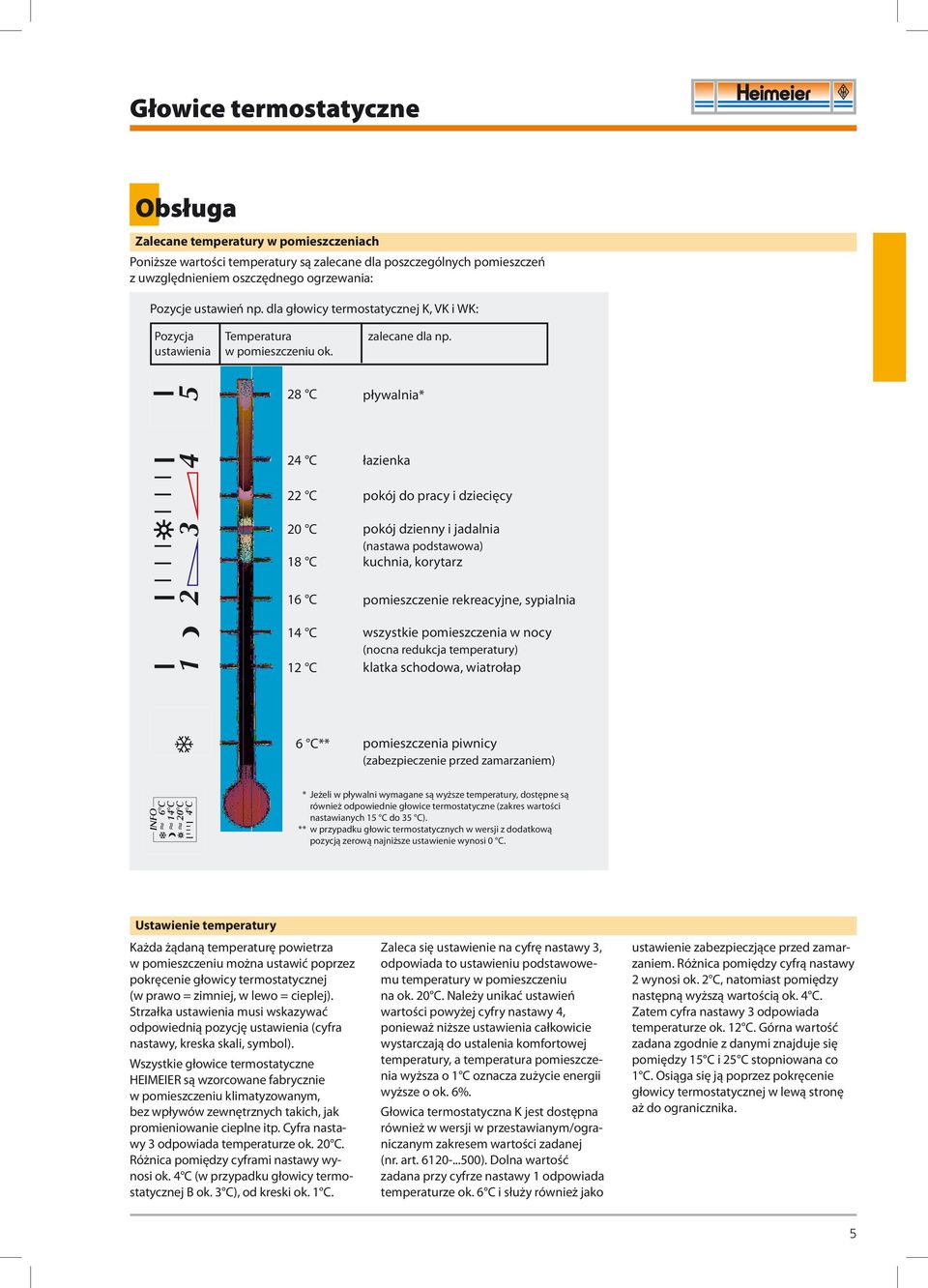

5 Głowice termostatyczne Obsługa Zalecane temperatury w pomieszczeniach Poniższe wartości temperatury są zalecane dla poszczególnych pomieszczeń z uwzględnieniem oszczędnego ogrzewania: Pozycje ustawień np. dla głowicy termostatycznej K, VK i WK: zalecane dla np. 28 C pływalnia* 24 C łazienka 22 C pokój do pracy i dziecięcy 20 C pokój dzienny i jadalnia 5 Temperatura w pomieszczeniu ok. 4 Pozycja ustawienia 2 18 C (nastawa podstawowa) kuchnia, korytarz 16 C pomieszczenie rekreacyjne, sypialnia 14 C wszystkie pomieszczenia w nocy 1 (nocna redukcja temperatury) 12 C 6 C** klatka schodowa, wiatrołap pomieszczenia piwnicy INFO 6 C 14 C 20 C 4 C (zabezpieczenie przed zamarzaniem) * Jeżeli w pływalni wymagane są wyższe temperatury, dostępne są również odpowiednie głowice termostatyczne (zakres wartości nastawianych 15 C do 5 C). ** w przypadku głowic termostatycznych w wersji z dodatkową pozycją zerową najniższe ustawienie wynosi 0 C. Ustawienie temperatury Każda żądaną temperaturę powietrza w pomieszczeniu można ustawić poprzez pokręcenie głowicy termostatycznej (w prawo = zimniej, w lewo = cieplej). Strzałka ustawienia musi wskazywać odpowiednią pozycję ustawienia (cyfra nastawy, kreska skali, symbol). Wszystkie głowice termostatyczne HEIMEIER są wzorcowane fabrycznie w pomieszczeniu klimatyzowanym, bez wpływów zewnętrznych takich, jak promieniowanie cieplne itp. Cyfra nastawy odpowiada temperaturze ok. 20 C. Różnica pomiędzy cyframi nastawy wynosi ok. 4 C (w przypadku głowicy termostatycznej B ok. C), od kreski ok. 1 C. Zaleca się ustawienie na cyfrę nastawy, odpowiada to ustawieniu podstawowemu temperatury w pomieszczeniu na ok. 20 C. Należy unikać ustawień wartości powyżej cyfry nastawy 4, ponieważ niższe ustawienia całkowicie wystarczają do ustalenia komfortowej temperatury, a temperatura pomieszczenia wyższa o 1 C oznacza zużycie energii wyższe o ok. 6%. Głowica termostatyczna K jest dostępna również w wersji w przestawianym/ograniczanym zakresem wartości zadanej (nr. art ). Dolna wartość zadana przy cyfrze nastawy 1 odpowiada temperaturze ok. 6 C i służy również jako ustawienie zabezpieczjące przed zamarzaniem. Różnica pomiędzy cyfrą nastawy 2 wynosi ok. 2 C, natomiast pomiędzy następną wyższą wartością ok. 4 C. Zatem cyfra nastawy odpowiada temperaturze ok. 12 C. Górna wartość zadana zgodnie z danymi znajduje się pomiędzy 15 C i 25 C stopniowana co 1 C. Osiąga się ją poprzez pokręcenie głowicy termostatycznej w lewą stronę aż do ogranicznika. 5

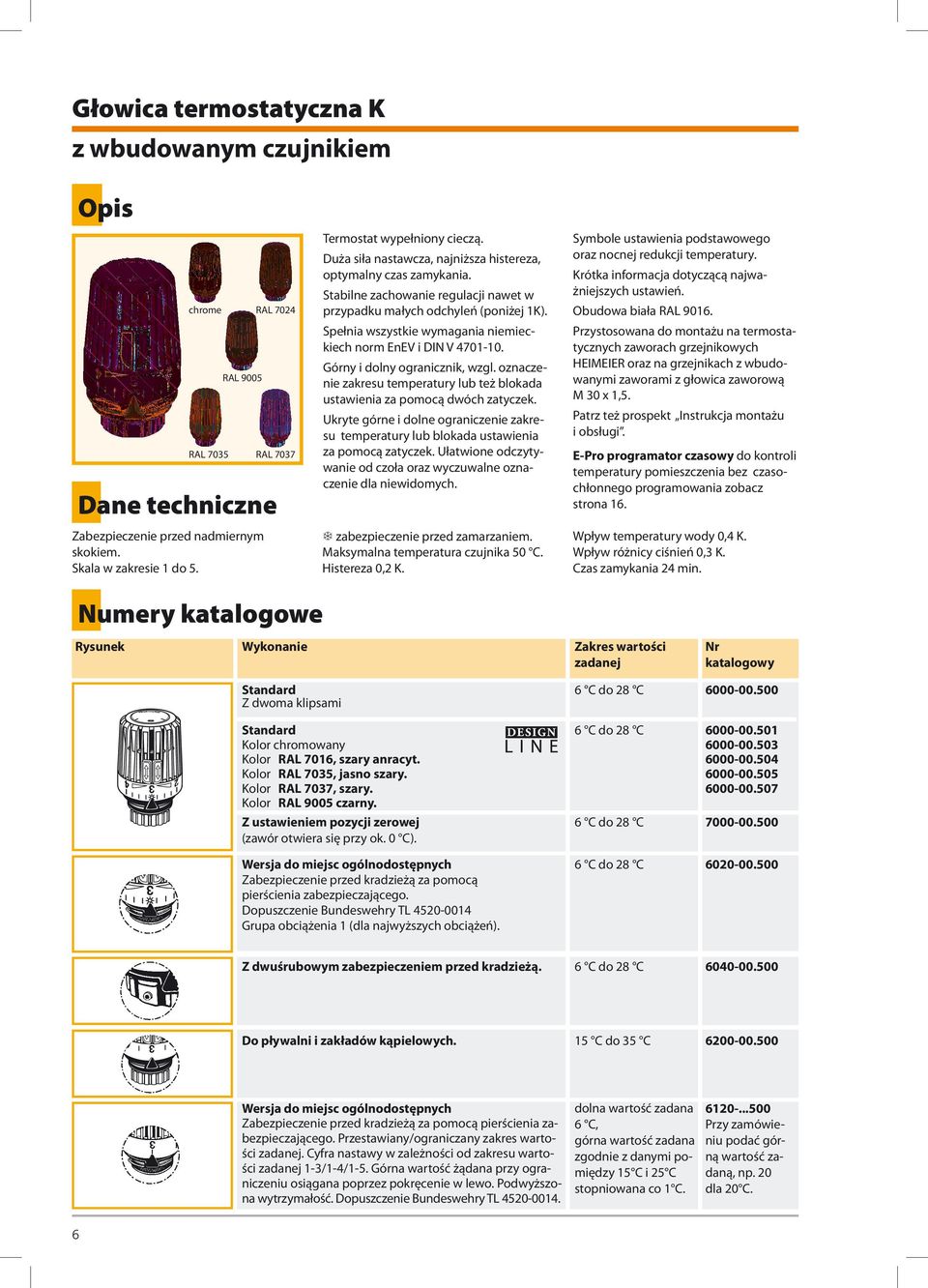

6 DV qxd :15 Uhr DV11 Seite 6 Głowica termostatyczna K Termostat wypełniony cieczą. Duża siła nastawcza, najniższa histereza, optymalny czas zamykania. chrome RAL 7024 Stabilne zachowanie regulacji nawet w przypadku małych odchyleń (poniżej 1K). Spełnia wszystkie wymagania niemieckiech norm EnEV i DIN V RAL 9005 RAL 705 RAL 707 Dane techniczne Zabezpieczenie przed nadmiernym skokiem. Skala w zakresie 1 do 5. Górny i dolny ogranicznik, wzgl. oznaczenie zakresu temperatury lub też blokada ustawienia za pomocą dwóch zatyczek. Symbole ustawienia podstawowego oraz nocnej redukcji temperatury. Krótka informacja dotyczącą najważniejszych ustawień. Obudowa biała RAL Przystosowana do montażu na termostatycznych zaworach grzejnikowych HEIMEIER oraz na grzejnikach z wbudowanymi zaworami z głowica zaworową M 0 x 1,5. Ukryte górne i dolne ograniczenie zakresu temperatury lub blokada ustawienia za pomocą zatyczek. Ułatwione odczytywanie od czoła oraz wyczuwalne oznaczenie dla niewidomych. Patrz też prospekt Instrukcja montażu i obsługi. T zabezpieczenie przed zamarzaniem. Maksymalna temperatura czujnika 50 C. Histereza 0,2 K. Wpływ temperatury wody 0,4 K. Wpływ różnicy ciśnień 0, K. Czas zamykania 24 min. E-Pro programator czasowy do kontroli temperatury pomieszczenia bez czasochłonnego programowania zobacz strona 16. Numery katalogowe 6 Wykonanie Zakres wartości zadanej Nr katalogowy Standard Z dwoma klipsami 6 C do 28 C Standard Kolor chromowany Kolor RAL 7016, szary anracyt. Kolor RAL 705, jasno szary. Kolor RAL 707, szary. Kolor RAL 9005 czarny. Z ustawieniem pozycji zerowej (zawór otwiera się przy ok. 0 C). 6 C do 28 C C do 28 C Wersja do miejsc ogólnodostępnych Zabezpieczenie przed kradzieżą za pomocą pierścienia zabezpieczającego. Dopuszczenie Bundeswehry TL Grupa obciążenia 1 (dla najwyższych obciążeń). 6 C do 28 C Z dwuśrubowym zabezpieczeniem przed kradzieżą. 6 C do 28 C Do pływalni i zakładów kąpielowych. 15 C do 5 C Wersja do miejsc ogólnodostępnych Zabezpieczenie przed kradzieżą za pomocą pierścienia zabezpieczającego. Przestawiany/ograniczany zakres wartości zadanej. Cyfra nastawy w zależności od zakresu wartości zadanej 1-/1-4/1-5. Górna wartość żądana przy ograniczeniu osiągana poprzez pokręcenie w lewo. Podwyższona wytrzymałość. Dopuszczenie Bundeswehry TL dolna wartość zadana 6 C, górna wartość zadana zgodnie z danymi pomiędzy 15 C i 25 C stopniowana co 1 C Przy zamówieniu podać górną wartość zadaną, np. 20 dla 20 C.

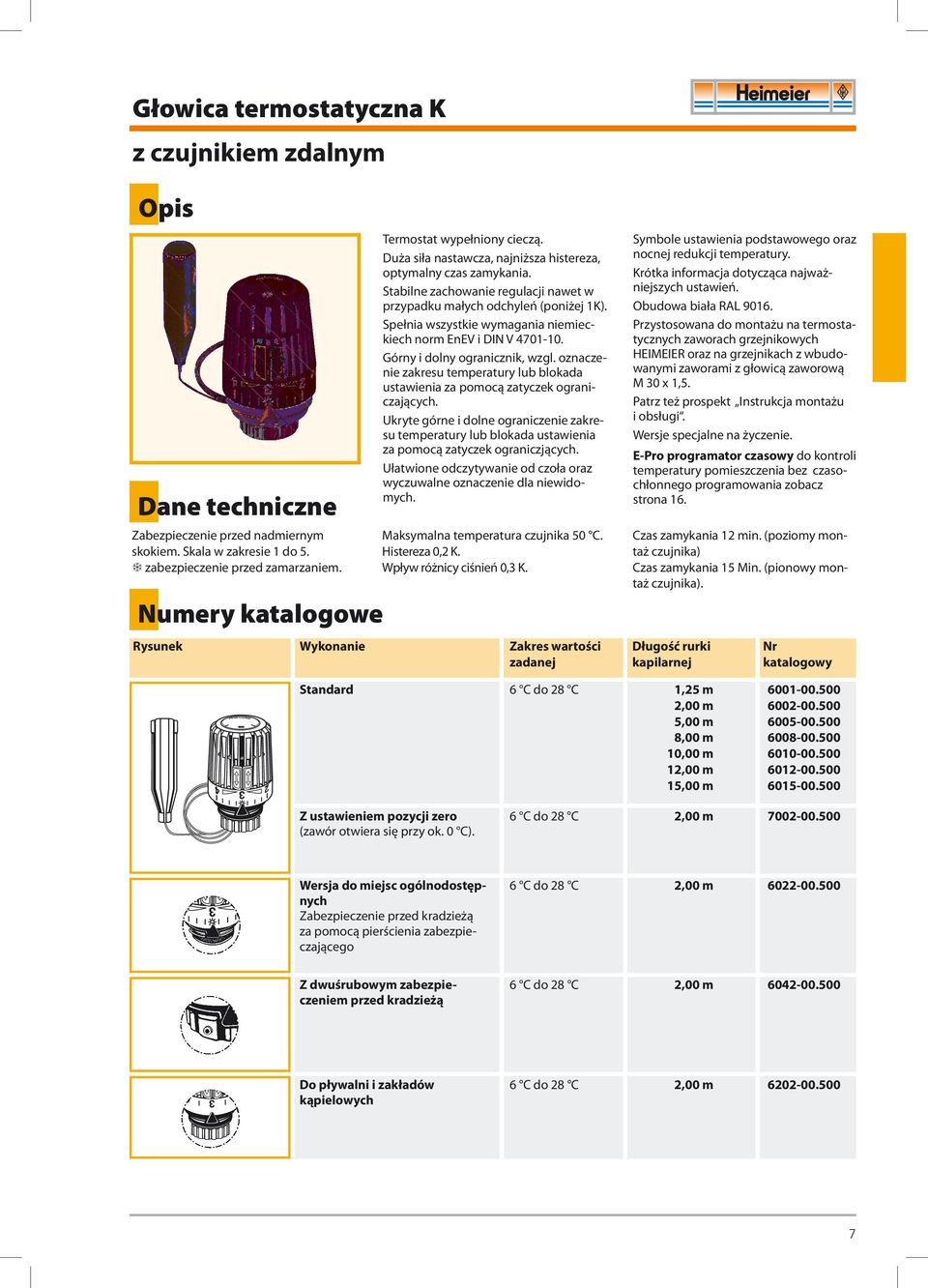

7 DV qxd :15 Uhr Seite 7 Głowica termostatyczna K z czujnikiem zdalnym Dane techniczne Zabezpieczenie przed nadmiernym skokiem. Skala w zakresie 1 do 5. T zabezpieczenie przed zamarzaniem. Termostat wypełniony cieczą. Duża siła nastawcza, najniższa histereza, optymalny czas zamykania. Stabilne zachowanie regulacji nawet w przypadku małych odchyleń (poniżej 1K). Spełnia wszystkie wymagania niemieckiech norm EnEV i DIN V Górny i dolny ogranicznik, wzgl. oznaczenie zakresu temperatury lub blokada ustawienia za pomocą zatyczek ograniczających. Ukryte górne i dolne ograniczenie zakresu temperatury lub blokada ustawienia za pomocą zatyczek ograniczjących. Ułatwione odczytywanie od czoła oraz wyczuwalne oznaczenie dla niewidomych. Symbole ustawienia podstawowego oraz nocnej redukcji temperatury. Krótka informacja dotycząca najważniejszych ustawień. Obudowa biała RAL Przystosowana do montażu na termostatycznych zaworach grzejnikowych HEIMEIER oraz na grzejnikach z wbudowanymi zaworami z głowicą zaworową M 0 x 1,5. Patrz też prospekt Instrukcja montażu i obsługi. Wersje specjalne na życzenie. Maksymalna temperatura czujnika 50 C. Histereza 0,2 K. Wpływ różnicy ciśnień 0, K. Czas zamykania 12 min. (poziomy montaż czujnika) Czas zamykania 15 Min. (pionowy montaż czujnika). E-Pro programator czasowy do kontroli temperatury pomieszczenia bez czasochłonnego programowania zobacz strona 16. Numery katalogowe Wykonanie Zakres wartości zadanej Długość rurki kapilarnej Nr katalogowy Standard 6 C do 28 C 1,25 m 2,00 m 5,00 m 8,00 m 10,00 m 12,00 m 15,00 m Z ustawieniem pozycji zero (zawór otwiera się przy ok. 0 C). 6 C do 28 C 2,00 m Wersja do miejsc ogólnodostępnych Zabezpieczenie przed kradzieżą za pomocą pierścienia zabezpieczającego 6 C do 28 C 2,00 m Z dwuśrubowym zabezpieczeniem przed kradzieżą 6 C do 28 C 2,00 m Do pływalni i zakładów kąpielowych 6 C do 28 C 2,00 m

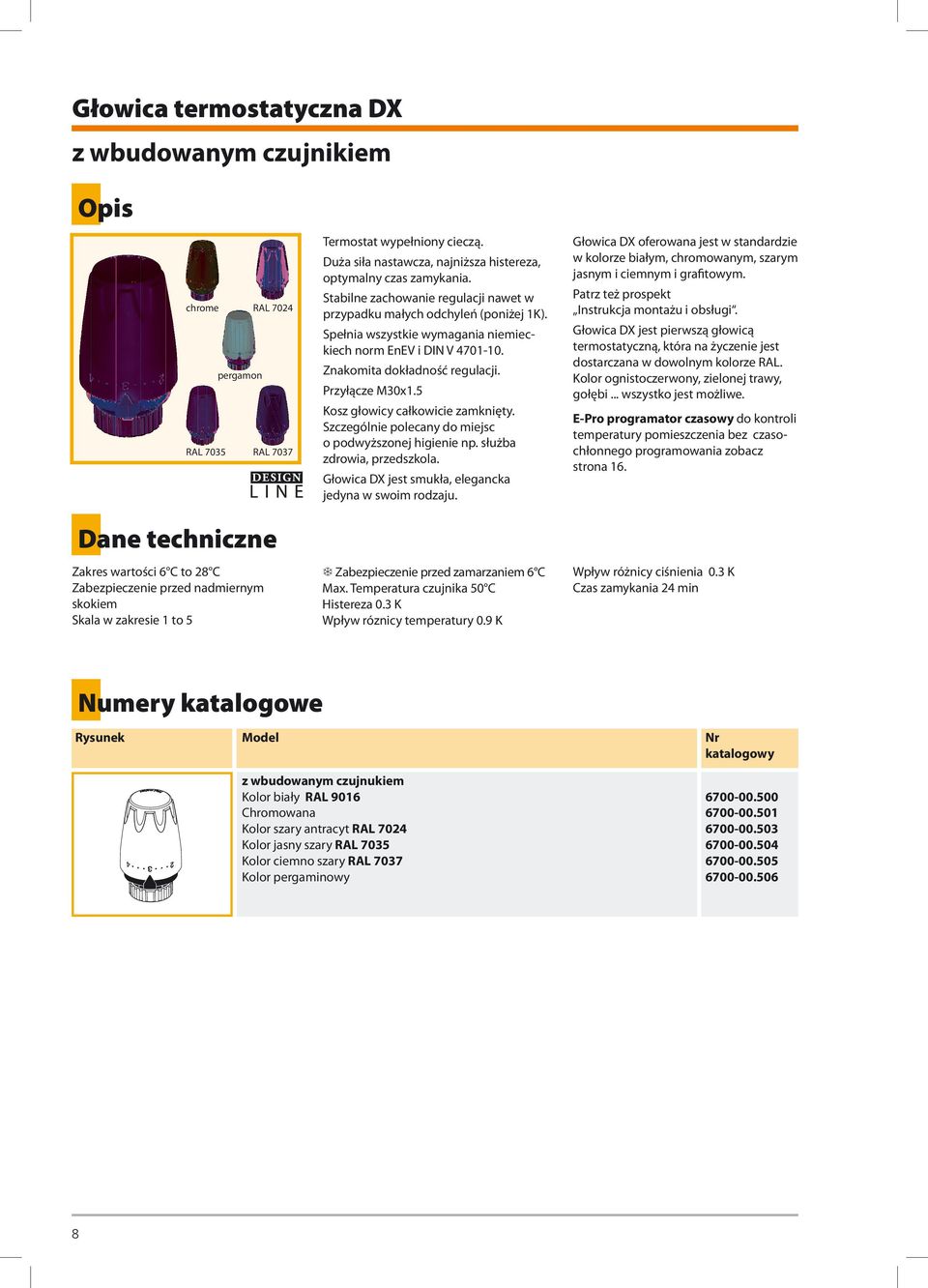

8 Głowica termostatyczna DX Duża siła nastawcza, najniższa histereza, optymalny czas zamykania. Głowica DX oferowana jest w standardzie w kolorze białym, chromowanym, szarym jasnym i ciemnym i grafitowym. Stabilne zachowanie regulacji nawet w przypadku małych odchyleń (poniżej 1K). Patrz też prospekt Instrukcja montażu i obsługi. Spełnia wszystkie wymagania niemieckiech norm EnEV i DIN V Głowica DX jest pierwszą głowicą termostatyczną, która na życzenie jest dostarczana w dowolnym kolorze RAL. Kolor ognistoczerwony, zielonej trawy, gołębi... wszystko jest możliwe. Termostat wypełniony cieczą. chrome RAL 7024 pergamon Znakomita dokładność regulacji. Przyłącze M0x1.5 RAL 705 RAL 707 Kosz głowicy całkowicie zamknięty. Szczególnie polecany do miejsc o podwyższonej higienie np. służba zdrowia, przedszkola. Głowica DX jest smukła, elegancka jedyna w swoim rodzaju. E-Pro programator czasowy do kontroli temperatury pomieszczenia bez czasochłonnego programowania zobacz strona 16. Dane techniczne Zakres wartości 6 C to 28 C Zabezpieczenie przed nadmiernym skokiem Skala w zakresie 1 to 5 T Zabezpieczenie przed zamarzaniem 6 C Max. Temperatura czujnika 50 C Histereza 0. K Wpływ róznicy temperatury 0.9 K Wpływ różnicy ciśnienia 0. K Czas zamykania 24 min Numery katalogowe Model z wbudowanym czujnukiem Kolor biały RAL 9016 Chromowana Kolor szary antracyt RAL 7024 Kolor jasny szary RAL 705 Kolor ciemno szary RAL 707 Kolor pergaminowy 8 Nr katalogowy

9 Głowica termostatyczna D Termostat wypełniony cieczą. Duża siła nastawcza, najniższa histereza, optymalny czas zamykania. Stabilne zachowanie regulacji nawet w przypadku małych odchyleń (poniżej 1K). Spełnia wszystkie wymagania niemieckiech norm EnEV i DIN V Zredukowana długość i średnica. Obudowa w kolorze białym RAL9016 z nadrukowaną skalą. Nadaje się do montażu na wszystkich termostatycznych zaworachgrzejnikowych HEIMEIER oraz na grzejnikach z wbudowaną wkładką zaworowa M 0 x 1,5. Patrz też prospekt Instrukcja montażu i obsługi. E-Pro programator czasowy do kontroli temperatury pomieszczenia bez czasochłonnego programowania zobacz strona 16. Dane techniczne Zakres wartości zadanej 6 C do 28 C. Zabezpieczenie przed nadmiernym skokiem. Skala w zakresie 1 do 5. T Zabezpieczenie przed zamarzaniem 6 C. Maksymalna temperatura czujnika 50 C. Histereza 0, K. Wpływ temperatury 0,7 K. Wpływ różnicy ciśnień 0, K. Numery katalogowe Wykonanie Nr katalogowy

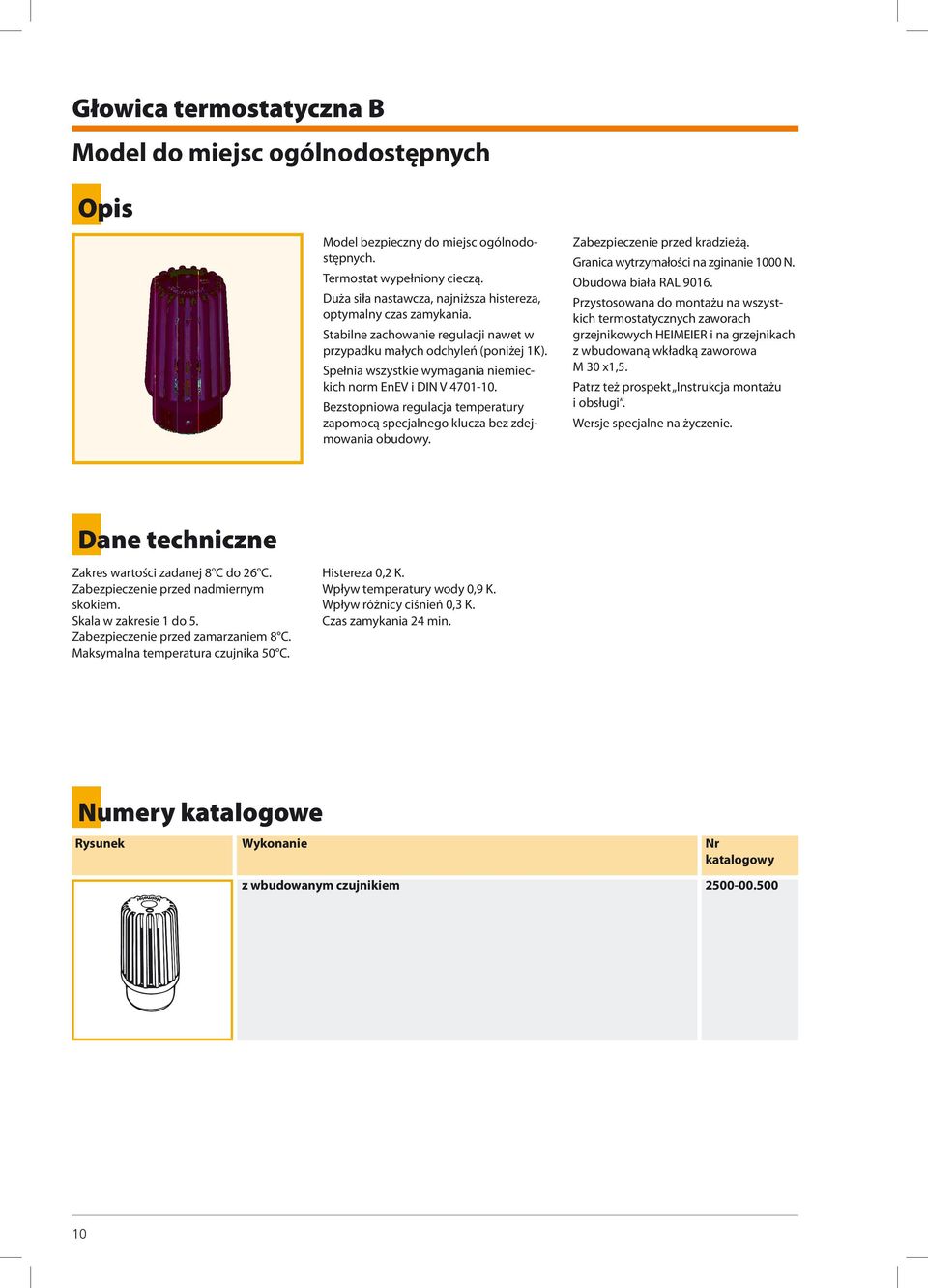

10 Głowica termostatyczna B Model do miejsc ogólnodostępnych Model bezpieczny do miejsc ogólnodostępnych. Zabezpieczenie przed kradzieżą. Termostat wypełniony cieczą. Obudowa biała RAL Duża siła nastawcza, najniższa histereza, optymalny czas zamykania. Przystosowana do montażu na wszystkich termostatycznych zaworach grzejnikowych HEIMEIER i na grzejnikach z wbudowaną wkładką zaworowa M 0 x1,5. Stabilne zachowanie regulacji nawet w przypadku małych odchyleń (poniżej 1K). Spełnia wszystkie wymagania niemieckich norm EnEV i DIN V Bezstopniowa regulacja temperatury zapomocą specjalnego klucza bez zdejmowania obudowy. Granica wytrzymałości na zginanie 1000 N. Patrz też prospekt Instrukcja montażu i obsługi. Wersje specjalne na życzenie. Dane techniczne Zakres wartości zadanej 8 C do 26 C. Zabezpieczenie przed nadmiernym skokiem. Skala w zakresie 1 do 5. Zabezpieczenie przed zamarzaniem 8 C. Maksymalna temperatura czujnika 50 C. Histereza 0,2 K. Wpływ temperatury wody 0,9 K. Wpływ różnicy ciśnień 0, K. Czas zamykania 24 min. Numery katalogowe 10 Wykonanie Nr katalogowy

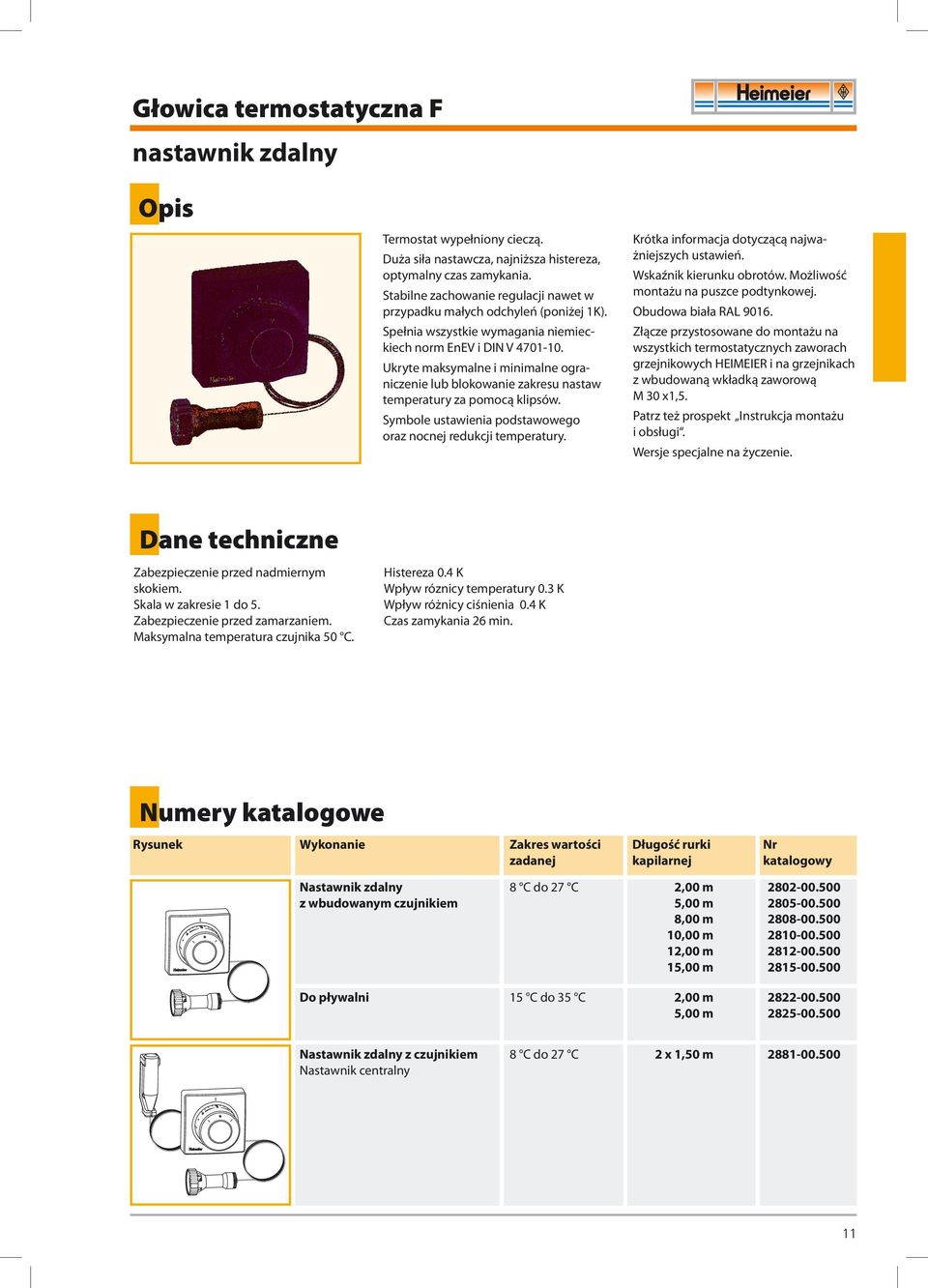

11 Głowica termostatyczna F nastawnik zdalny Termostat wypełniony cieczą. Duża siła nastawcza, najniższa histereza, optymalny czas zamykania. Stabilne zachowanie regulacji nawet w przypadku małych odchyleń (poniżej 1K). Spełnia wszystkie wymagania niemieckiech norm EnEV i DIN V Krótka informacja dotyczącą najważniejszych ustawień. Wskaźnik kierunku obrotów. Możliwość montażu na puszce podtynkowej. Obudowa biała RAL Ukryte maksymalne i minimalne ograniczenie lub blokowanie zakresu nastaw temperatury za pomocą klipsów. Złącze przystosowane do montażu na wszystkich termostatycznych zaworach grzejnikowych HEIMEIER i na grzejnikach z wbudowaną wkładką zaworową M 0 x1,5. Symbole ustawienia podstawowego oraz nocnej redukcji temperatury. Patrz też prospekt Instrukcja montażu i obsługi. Wersje specjalne na życzenie. Dane techniczne Zabezpieczenie przed nadmiernym skokiem. Skala w zakresie 1 do 5. Zabezpieczenie przed zamarzaniem. Maksymalna temperatura czujnika 50 C. Histereza 0.4 K Wpływ róznicy temperatury 0. K Wpływ różnicy ciśnienia 0.4 K Czas zamykania 26 min. Numery katalogowe Wykonanie Zakres wartości zadanej Długość rurki kapilarnej Nr katalogowy Nastawnik zdalny 8 C do 27 C 2,00 m 5,00 m 8,00 m 10,00 m 12,00 m 15,00 m Do pływalni 15 C do 5 C 2,00 m 5,00 m Nastawnik zdalny z czujnikiem Nastawnik centralny 8 C do 27 C 2 x 1,50 m

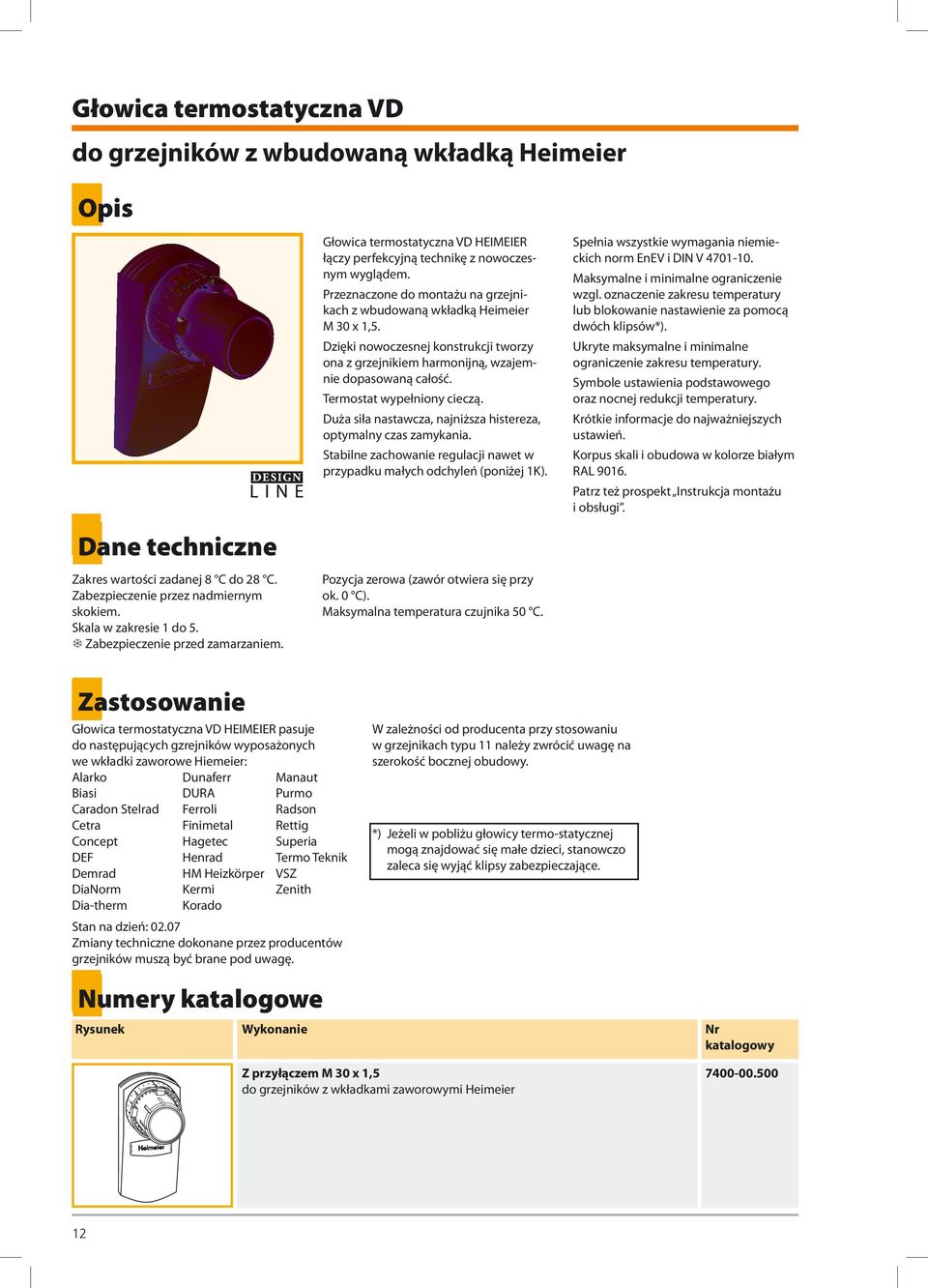

12 Głowica termostatyczna VD do grzejników z wbudowaną wkładką Heimeier Głowica termostatyczna VD HEIMEIER łączy perfekcyjną technikę z nowoczesnym wyglądem. Przeznaczone do montażu na grzejnikach z wbudowaną wkładką Heimeier M 0 x 1,5. Dzięki nowoczesnej konstrukcji tworzy ona z grzejnikiem harmonijną, wzajemnie dopasowaną całość. Spełnia wszystkie wymagania niemieckich norm EnEV i DIN V Maksymalne i minimalne ograniczenie wzgl. oznaczenie zakresu temperatury lub blokowanie nastawienie za pomocą dwóch klipsów*). Ukryte maksymalne i minimalne ograniczenie zakresu temperatury. Termostat wypełniony cieczą. Symbole ustawienia podstawowego oraz nocnej redukcji temperatury. Duża siła nastawcza, najniższa histereza, optymalny czas zamykania. Krótkie informacje do najważniejszych ustawień. Stabilne zachowanie regulacji nawet w przypadku małych odchyleń (poniżej 1K). Korpus skali i obudowa w kolorze białym RAL Patrz też prospekt Instrukcja montażu i obsługi. Dane techniczne Zakres wartości zadanej 8 C do 28 C. Zabezpieczenie przez nadmiernym skokiem. Skala w zakresie 1 do 5. T Zabezpieczenie przed zamarzaniem. Pozycja zerowa (zawór otwiera się przy ok. 0 C). Maksymalna temperatura czujnika 50 C. Zastosowanie Głowica termostatyczna VD HEIMEIER pasuje do następujących gzrejników wyposażonych we wkładki zaworowe Hiemeier: Alarko Dunaferr Manaut Biasi DURA Purmo Caradon Stelrad Ferroli Radson Cetra Finimetal Rettig Concept Hagetec Superia DEF Henrad Termo Teknik Demrad HM Heizkörper VSZ DiaNorm Kermi Zenith Dia-therm Korado W zależności od producenta przy stosowaniu w grzejnikach typu 11 należy zwrócić uwagę na szerokość bocznej obudowy. *) Jeżeli w pobliżu głowicy termo-statycznej mogą znajdować się małe dzieci, stanowczo zaleca się wyjąć klipsy zabezpieczające. Stan na dzień: Zmiany techniczne dokonane przez producentów grzejników muszą być brane pod uwagę. Numery katalogowe 12 Wykonanie Nr katalogowy Z przyłączem M 0 x 1,5 do grzejników z wkładkami zaworowymi Heimeier

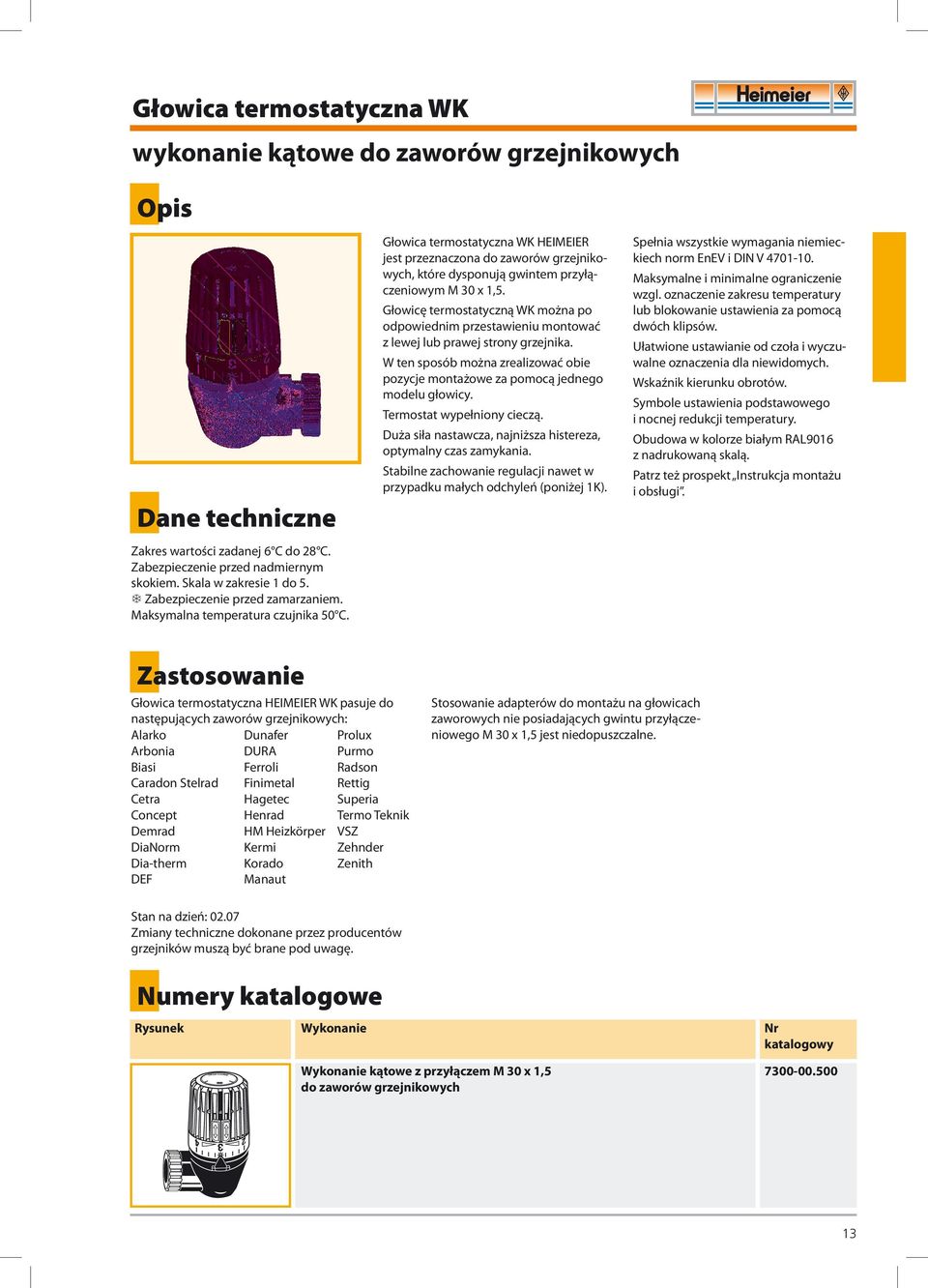

13 Głowica termostatyczna WK wykonanie kątowe do zaworów grzejnikowych Głowica termostatyczna WK HEIMEIER jest przeznaczona do zaworów grzejnikowych, które dysponują gwintem przyłączeniowym M 0 x 1,5. Głowicę termostatyczną WK można po odpowiednim przestawieniu montować z lewej lub prawej strony grzejnika. W ten sposób można zrealizować obie pozycje montażowe za pomocą jednego modelu głowicy. Spełnia wszystkie wymagania niemieckiech norm EnEV i DIN V Maksymalne i minimalne ograniczenie wzgl. oznaczenie zakresu temperatury lub blokowanie ustawienia za pomocą dwóch klipsów. Ułatwione ustawianie od czoła i wyczuwalne oznaczenia dla niewidomych. Wskaźnik kierunku obrotów. Termostat wypełniony cieczą. Symbole ustawienia podstawowego i nocnej redukcji temperatury. Duża siła nastawcza, najniższa histereza, optymalny czas zamykania. Obudowa w kolorze białym RAL9016 z nadrukowaną skalą. Stabilne zachowanie regulacji nawet w przypadku małych odchyleń (poniżej 1K). Patrz też prospekt Instrukcja montażu i obsługi. Dane techniczne Zakres wartości zadanej 6 C do 28 C. Zabezpieczenie przed nadmiernym skokiem. Skala w zakresie 1 do 5. T Zabezpieczenie przed zamarzaniem. Maksymalna temperatura czujnika 50 C. Zastosowanie Głowica termostatyczna HEIMEIER WK pasuje do następujących zaworów grzejnikowych: Alarko Dunafer Prolux Arbonia DURA Purmo Biasi Ferroli Radson Caradon Stelrad Finimetal Rettig Cetra Hagetec Superia Termo Teknik Concept Henrad HM Heizkörper VSZ Demrad DiaNorm Kermi Zehnder Dia-therm Korado Zenith DEF Manaut Stosowanie adapterów do montażu na głowicach zaworowych nie posiadających gwintu przyłączeniowego M 0 x 1,5 jest niedopuszczalne. Stan na dzień: Zmiany techniczne dokonane przez producentów grzejników muszą być brane pod uwagę. Numery katalogowe Wykonanie Nr katalogowy Wykonanie kątowe z przyłączem M 0 x 1,5 do zaworów grzejnikowych

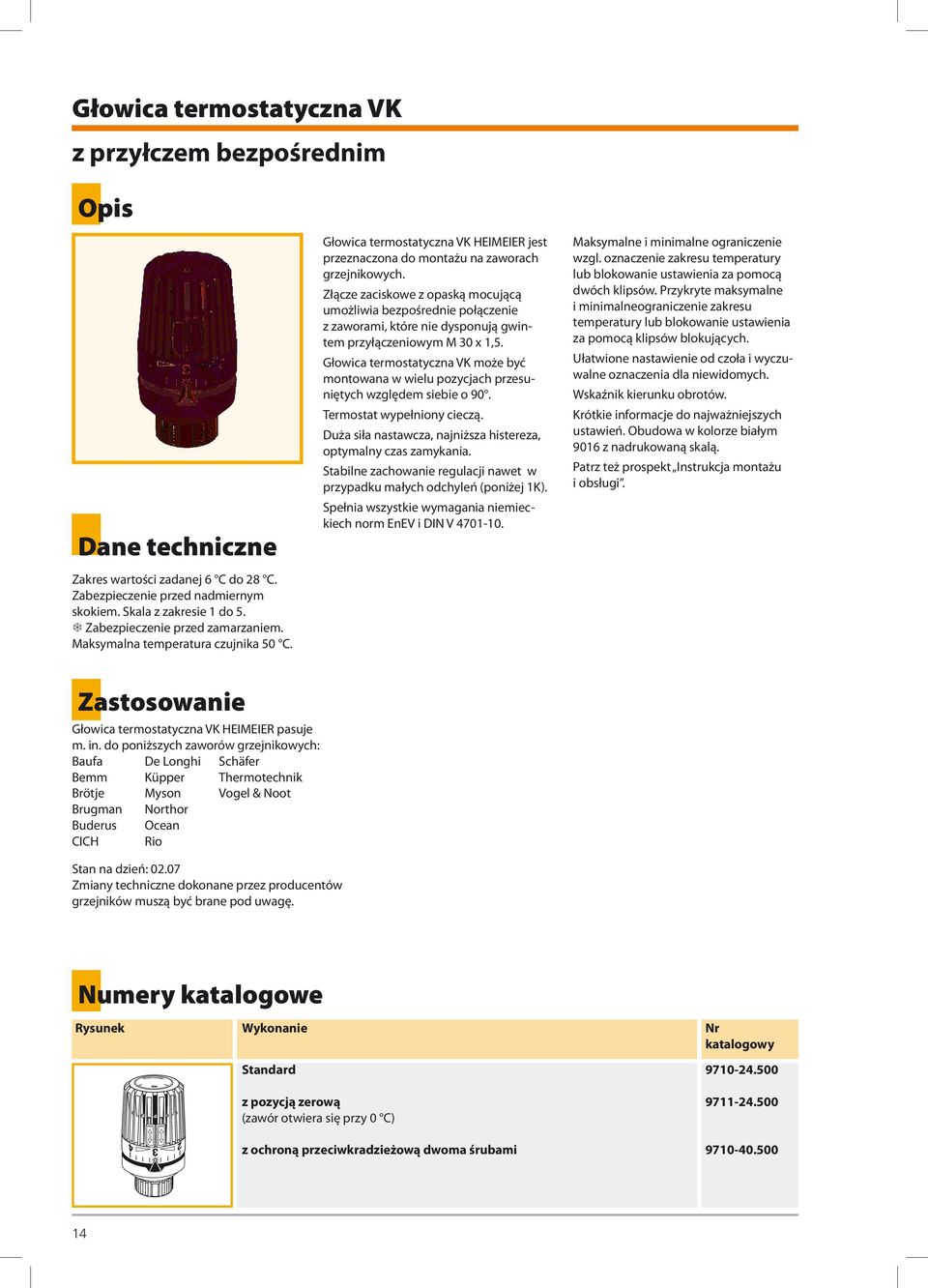

14 Głowica termostatyczna VK z przyłczem bezpośrednim Głowica termostatyczna VK HEIMEIER jest przeznaczona do montażu na zaworach grzejnikowych. Złącze zaciskowe z opaską mocującą umożliwia bezpośrednie połączenie z zaworami, które nie dysponują gwintem przyłączeniowym M 0 x 1,5. Dane techniczne Maksymalne i minimalne ograniczenie wzgl. oznaczenie zakresu temperatury lub blokowanie ustawienia za pomocą dwóch klipsów. Przykryte maksymalne i minimalneograniczenie zakresu temperatury lub blokowanie ustawienia za pomocą klipsów blokujących. Głowica termostatyczna VK może być montowana w wielu pozycjach przesuniętych względem siebie o 90. Ułatwione nastawienie od czoła i wyczuwalne oznaczenia dla niewidomych. Termostat wypełniony cieczą. Duża siła nastawcza, najniższa histereza, optymalny czas zamykania. Krótkie informacje do najważniejszych ustawień. Obudowa w kolorze białym 9016 z nadrukowaną skalą. Stabilne zachowanie regulacji nawet w przypadku małych odchyleń (poniżej 1K). Patrz też prospekt Instrukcja montażu i obsługi. Wskaźnik kierunku obrotów. Spełnia wszystkie wymagania niemieckiech norm EnEV i DIN V Zakres wartości zadanej 6 C do 28 C. Zabezpieczenie przed nadmiernym skokiem. Skala z zakresie 1 do 5. T Zabezpieczenie przed zamarzaniem. Maksymalna temperatura czujnika 50 C. Zastosowanie Głowica termostatyczna VK HEIMEIER pasuje m. in. do poniższych zaworów grzejnikowych: Baufa De Longhi Schäfer Bemm Küpper Thermotechnik Brötje Myson Vogel & Noot Brugman Northor Buderus Ocean CICH Rio Stan na dzień: Zmiany techniczne dokonane przez producentów grzejników muszą być brane pod uwagę. Numery katalogowe 14 Wykonanie Nr katalogowy Standard z pozycją zerową (zawór otwiera się przy 0 C) z ochroną przeciwkradzieżową dwoma śrubami

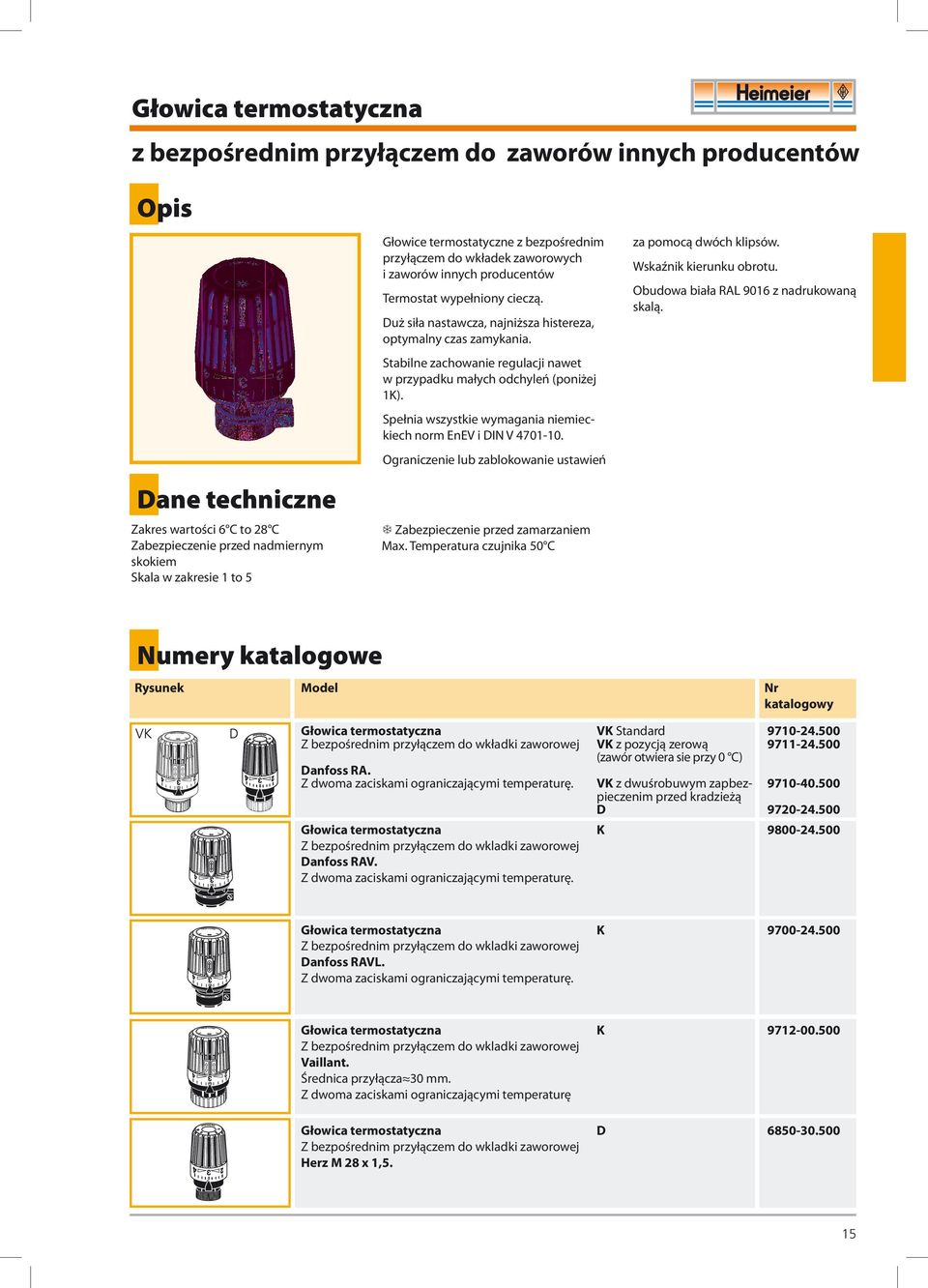

15 Głowica termostatyczna z bezpośrednim przyłączem do zaworów innych producentów Głowice termostatyczne z bezpośrednim przyłączem do wkładek zaworowych i zaworów innych producentów za pomocą dwóch klipsów. Wskaźnik kierunku obrotu. Obudowa biała RAL 9016 z nadrukowaną skalą. Termostat wypełniony cieczą. Duż siła nastawcza, najniższa histereza, optymalny czas zamykania. Stabilne zachowanie regulacji nawet w przypadku małych odchyleń (poniżej 1K). Spełnia wszystkie wymagania niemieckiech norm EnEV i DIN V Ograniczenie lub zablokowanie ustawień Dane techniczne Zakres wartości 6 C to 28 C Zabezpieczenie przed nadmiernym skokiem Skala w zakresie 1 to 5 T Zabezpieczenie przed zamarzaniem Max. Temperatura czujnika 50 C Numery katalogowe Model Nr katalogowy Głowica termostatyczna Z bezpośrednim przyłączem do wkładki zaworowej Danfoss RA. Z dwoma zaciskami ograniczającymi temperaturę. VK Standard VK z pozycją zerową (zawór otwiera sie przy 0 C) Głowica termostatyczna Z bezpośrednim przyłączem do wkladki zaworowej Danfoss RAV. Z dwoma zaciskami ograniczającymi temperaturę. K Głowica termostatyczna Z bezpośrednim przyłączem do wkladki zaworowej Danfoss RAVL. Z dwoma zaciskami ograniczającymi temperaturę. K Głowica termostatyczna Z bezpośrednim przyłączem do wkladki zaworowej Vaillant. Średnica przyłącza 0 mm. Z dwoma zaciskami ograniczającymi temperaturę K Głowica termostatyczna Z bezpośrednim przyłączem do wkladki zaworowej Herz M 28 x 1,5. D VK z dwuśrobuwym zapbez pieczenim przed kradzieżą D

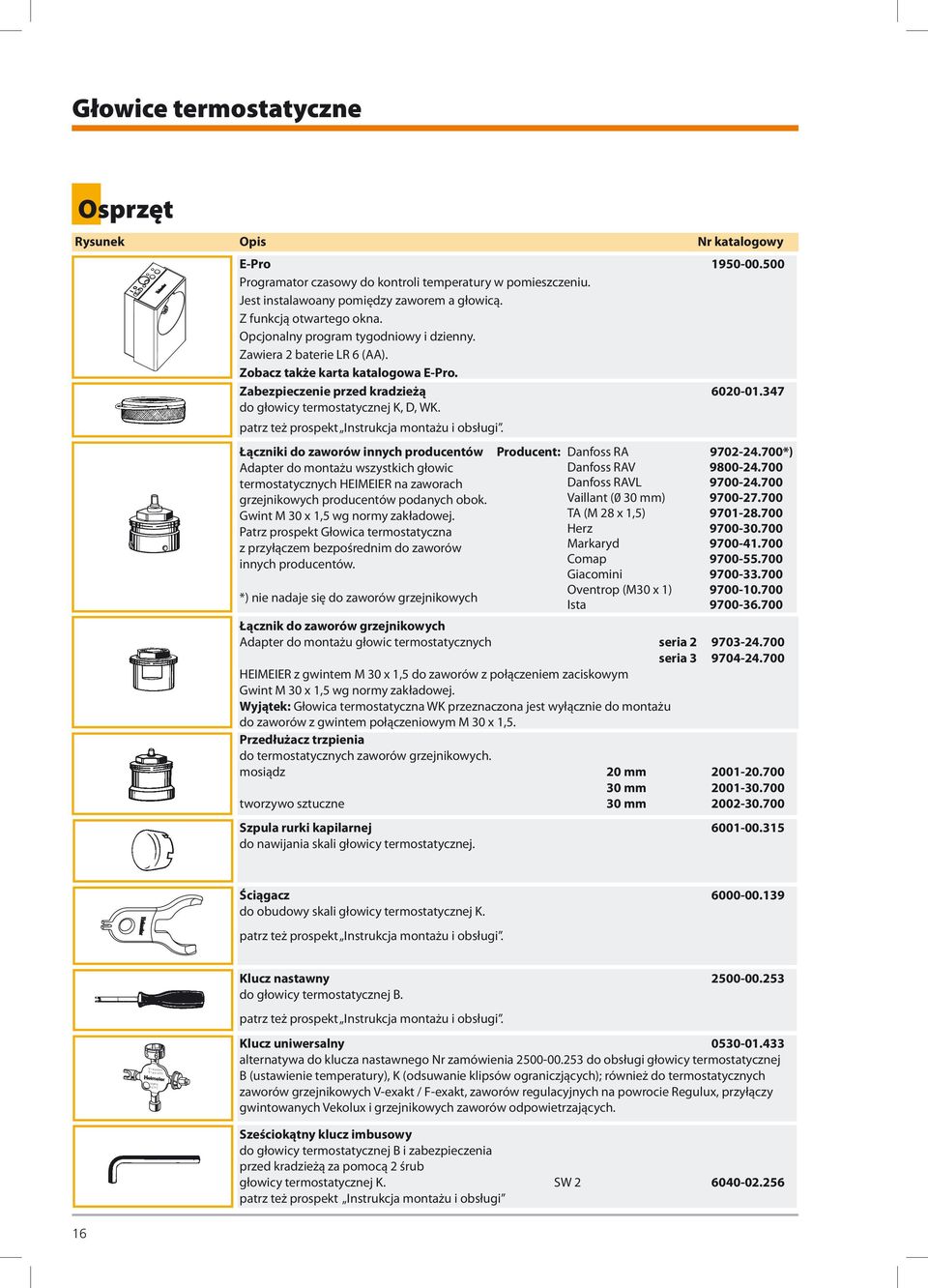

16 Głowice termostatyczne Osprzęt Nr katalogowy E-Pro Programator czasowy do kontroli temperatury w pomieszczeniu. Jest instalawoany pomiędzy zaworem a głowicą. Z funkcją otwartego okna. Opcjonalny program tygodniowy i dzienny. Zawiera 2 baterie LR 6 (AA). Zobacz także karta katalogowa E-Pro. Zabezpieczenie przed kradzieżą do głowicy termostatycznej K, D, WK patrz też prospekt Instrukcja montażu i obsługi. Łączniki do zaworów innych producentów Producent: Danfoss RA Danfoss RAV Adapter do montażu wszystkich głowic Danfoss RAVL termostatycznych HEIMEIER na zaworach Vaillant (0 0 mm) grzejnikowych producentów podanych obok. TA (M 28 x 1,5) Gwint M 0 x 1,5 wg normy zakładowej. Herz Patrz prospekt Głowica termostatyczna Markaryd z przyłączem bezpośrednim do zaworów Comap innych producentów. Giacomini Oventrop (M0 x 1) *) nie nadaje się do zaworów grzejnikowych Ista Łącznik do zaworów grzejnikowych Adapter do montażu głowic termostatycznych seria 2 seria HEIMEIER z gwintem M 0 x 1,5 do zaworów z połączeniem zaciskowym Gwint M 0 x 1,5 wg normy zakładowej. Wyjątek: Głowica termostatyczna WK przeznaczona jest wyłącznie do montażu do zaworów z gwintem połączeniowym M 0 x 1,5. Przedłużacz trzpienia do termostatycznych zaworów grzejnikowych. mosiądz 20 mm 0 mm tworzywo sztuczne 0 mm *) Szpula rurki kapilarnej do nawijania skali głowicy termostatycznej Ściągacz do obudowy skali głowicy termostatycznej K patrz też prospekt Instrukcja montażu i obsługi. Klucz nastawny do głowicy termostatycznej B patrz też prospekt Instrukcja montażu i obsługi. V-ex akt F-ex akt Klucz uniwersalny alternatywa do klucza nastawnego Nr zamówienia do obsługi głowicy termostatycznej B (ustawienie temperatury), K (odsuwanie klipsów ograniczjących); również do termostatycznych zaworów grzejnikowych V-exakt / F-exakt, zaworów regulacyjnych na powrocie Regulux, przyłączy gwintowanych Vekolux i grzejnikowych zaworów odpowietrzających. Luft hahn Sześciokątny klucz imbusowy do głowicy termostatycznej B i zabezpieczenia przed kradzieżą za pomocą 2 śrub głowicy termostatycznej K. patrz też prospekt Instrukcja montażu i obsługi 16 SW

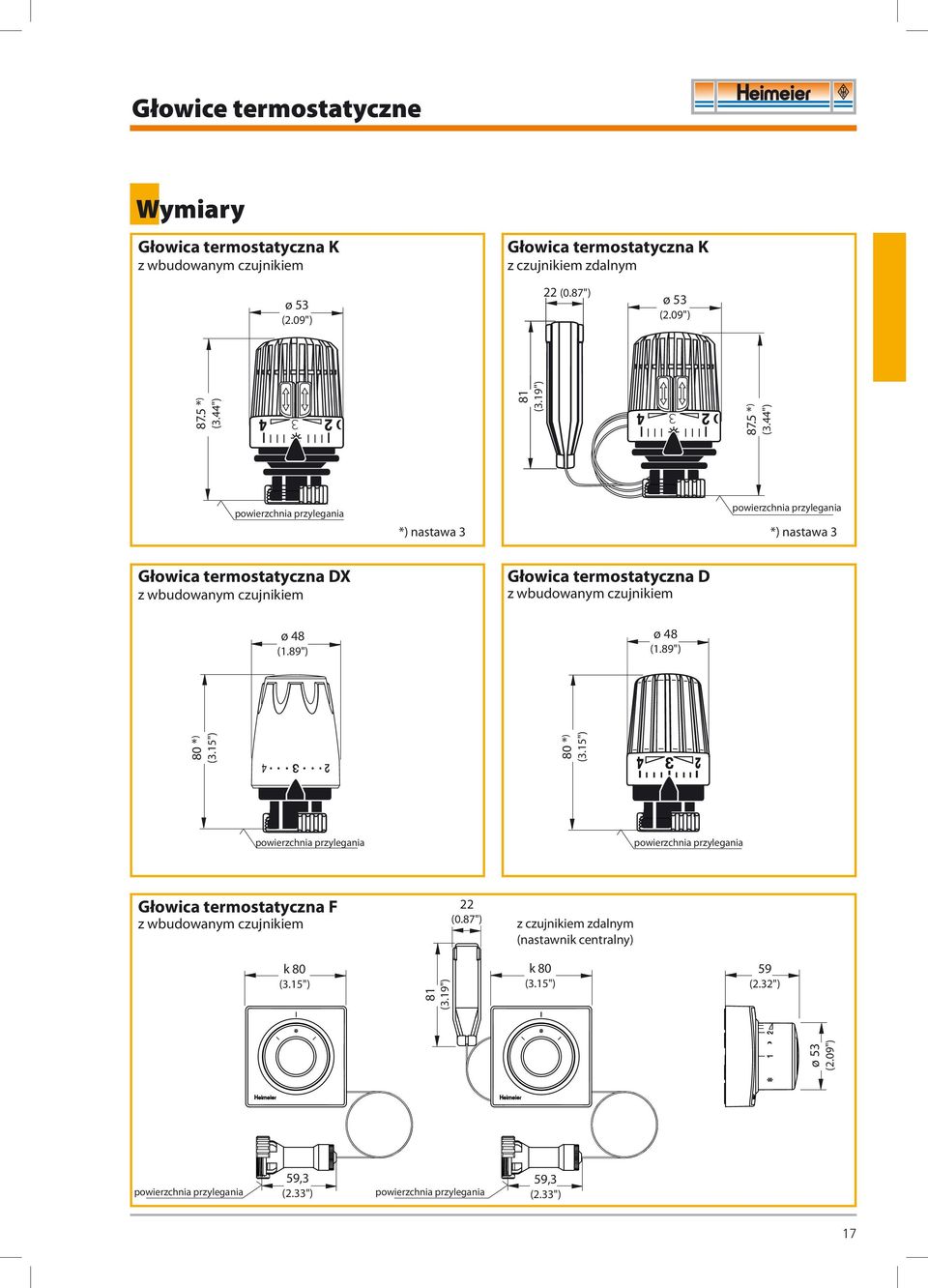

17 Głowice termostatyczne Wymiary Głowica termostatyczna K Głowica termostatyczna K z czujnikiem zdalnym 22 (0.87") ø 5 powierzchnia przylegania powierzchnia przylegania *) nastawa Głowica termostatyczna DX *) nastawa Głowica termostatyczna D ø 48 ø 48 (1.89") 80 *) (.15") powierzchnia przylegania powierzchnia przylegania Głowica termostatyczna F 22 (0.87") z czujnikiem zdalnym (nastawnik centralny) k 80 (.15") 59 (2.2") ø 5 81 (.19") k 80 powierzchnia przylegania 59, (2.") powierzchnia przylegania (2.09") 80 *) (.15") (1.89") (.15") (.44") 87.5 *) 81 (.19") (.44") 87.5 *) ø 5 (2.09") (2.09") 59, (2.") 17

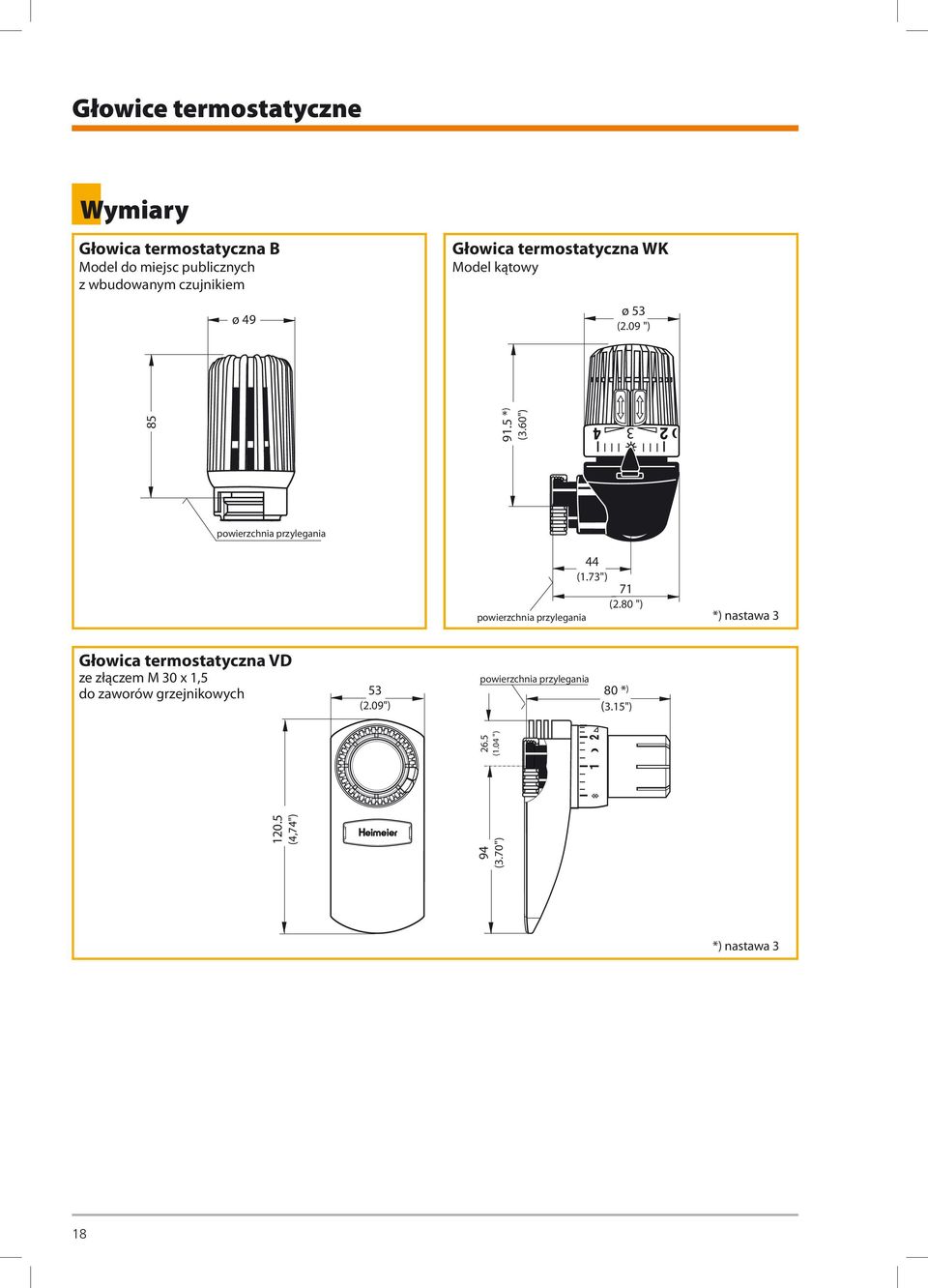

18 Głowice termostatyczne Wymiary Głowica termostatyczna B Model do miejsc publicznych ø 49 Głowica termostatyczna WK Model kątowy ø 5 (2.09 ") 85 5 (2.09") 80 * ) (.15") (4,74") 94 (.70") 26.5 (1.04 ") 91.5 *) (.60") powierzchnia przylegania 44 (1.7") 71 (2.80 ") powierzchnia przylegania *) nastawa Głowica termostatyczna VD ze złączem M 0 x 1,5 do zaworów grzejnikowych powierzchnia przylegania *) nastawa 18

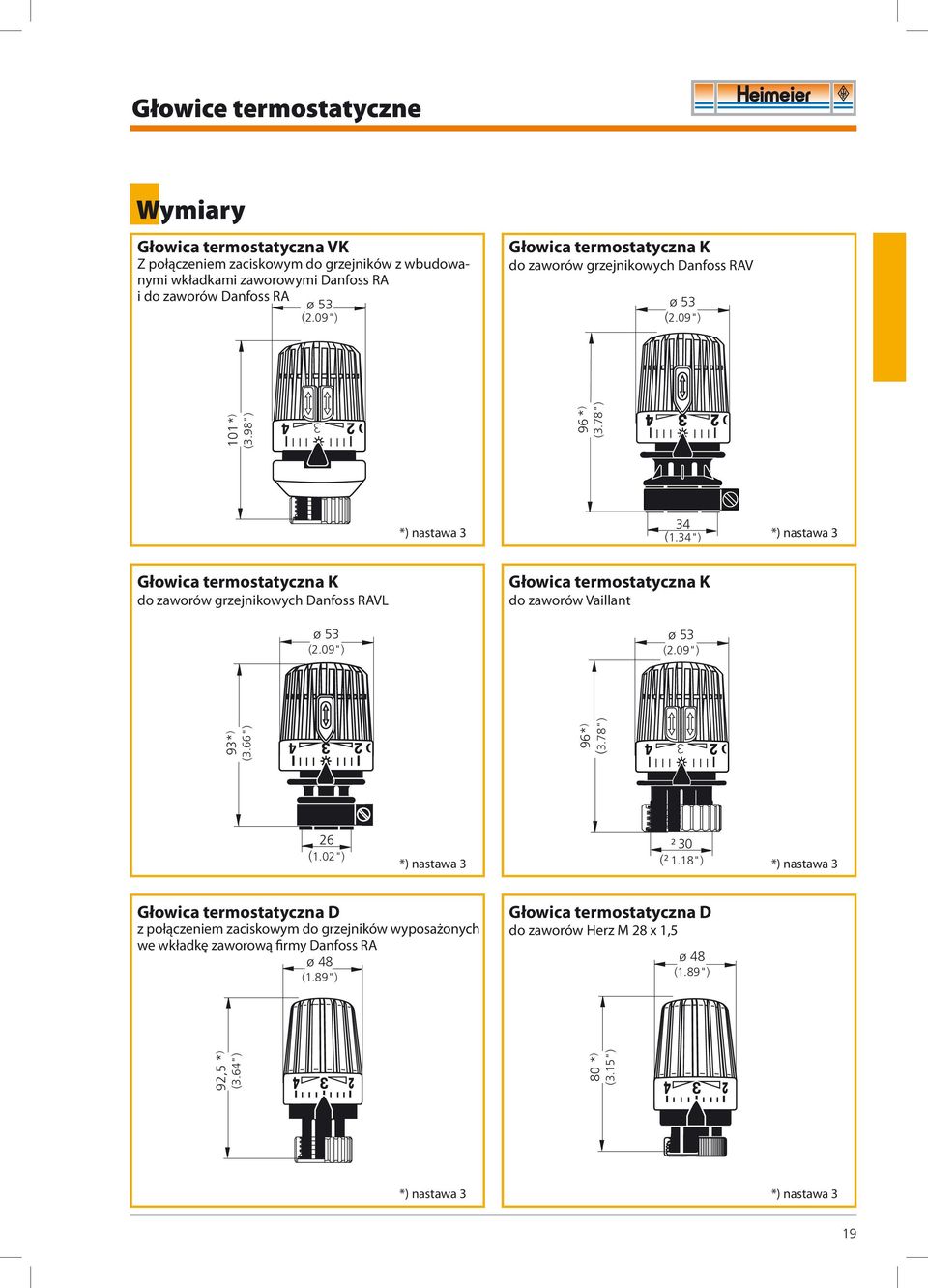

19 Głowice termostatyczne Wymiary Głowica termostatyczna VK Z połączeniem zaciskowym do grzejników z wbudowanymi wkładkami zaworowymi Danfoss RA i do zaworów Danfoss RA ø 5 (2.09") Głowica termostatyczna K do zaworów grzejnikowych Danfoss RAV ø 5 (2.09") 101*) (.98") 4 (1.4") ø 5 (2.09") 9*) (.66") 96*) (.78") 96 *) (.78") *) nastawa *) nastawa Głowica termostatyczna K do zaworów grzejnikowych Danfoss RAVL Głowica termostatyczna K do zaworów Vaillant ø 5 (2.09") 26 (1.02") *) nastawa ² 0 (² 1.18") *) nastawa Głowica termostatyczna D z połączeniem zaciskowym do grzejników wyposażonych we wkładkę zaworową firmy Danfoss RA ø 48 (1.89") Głowica termostatyczna D do zaworów Herz M 28 x 1,5 ø 48 (1.89") 92,5 *) (.64") 80 *) (.15") *) nastawa *) nastawa 19

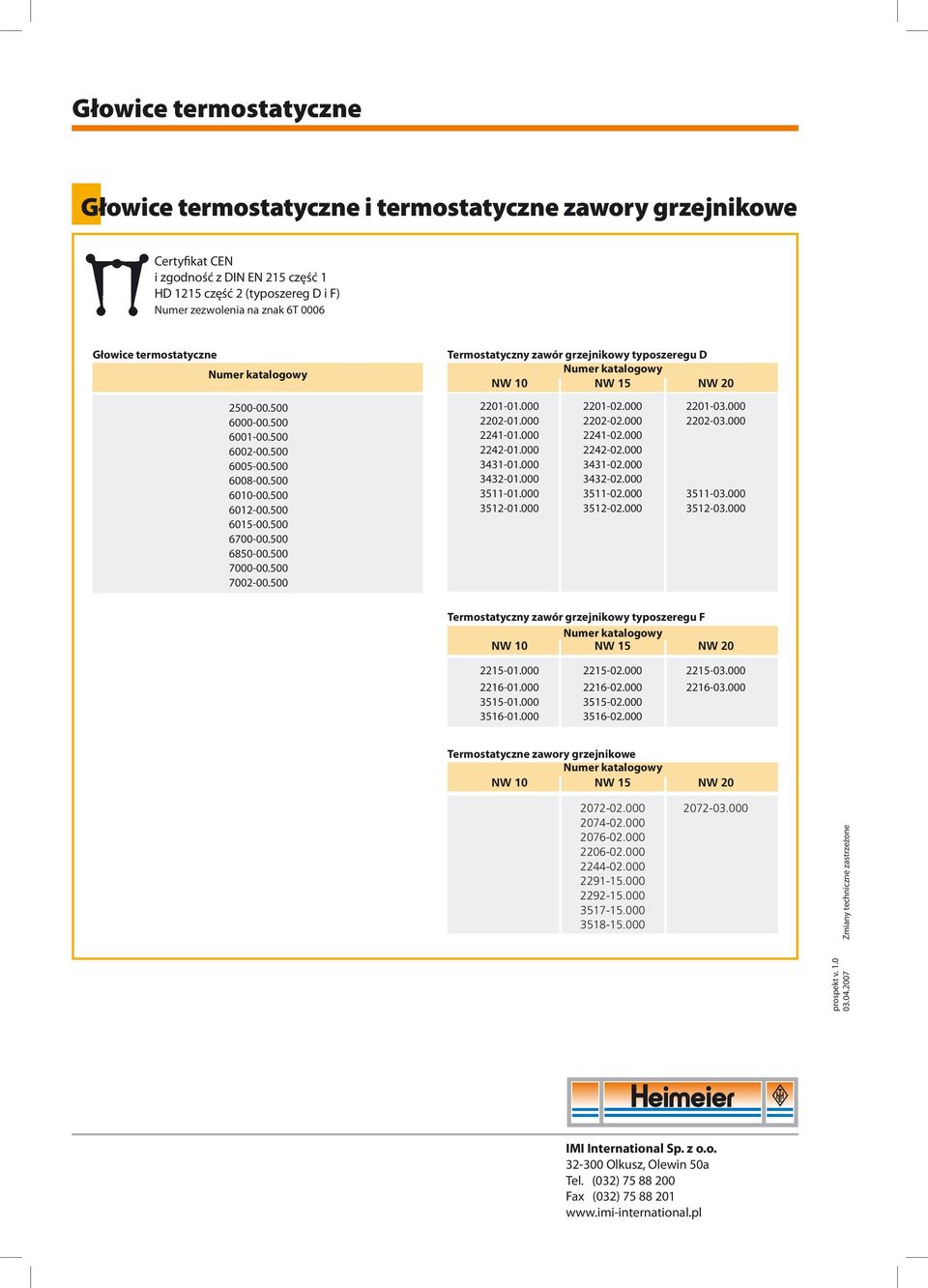

20 Głowice termostatyczne Głowice termostatyczne i termostatyczne zawory grzejnikowe Certyfikat CEN i zgodność z DIN EN 215 część 1 HD 1215 część 2 (typoszereg D i F) Numer zezwolenia na znak 6T 0006 Głowice termostatyczne Numer katalogowy Termostatyczny zawór grzejnikowy typoszeregu D Numer katalogowy NW 10 NW 15 NW Termostatyczny zawór grzejnikowy typoszeregu F Numer katalogowy NW 10 NW 15 NW Termostatyczne zawory grzejnikowe Numer katalogowy NW 10 NW 15 NW prospekt v Zmiany techniczne zastrzeżone IMI International Sp. z o.o Olkusz, Olewin 50a Tel. (02) Fax (02)
