1 Arkusz informacyjny Regulator przepływu ze zintegrowanym zaworem reg. (PN 16) AHQM montaż na rurociągu zasilającym i powrotnym Opis DN DN 40, 50 DN DN 125 DN 150 DN 200, 250 DH-SMT/SI AHQM jest regulatorem przepływu bezpośredniego działania ze zintegrowanym zaworem regulacyjnym, stosowanym głównie w instalacjach centralnego ogrzewania lub w pomocniczych instalacjach centralnego ogrzewania. Regulator zamyka się, gdy maksymalny, żądany przepływ jest przekroczony. Zawór regulacyjny może być regulowany przez regulator, np. serii ECL współpracujący z napędem elektrycznym AMV(E). Regulatory składają się z zaworu regulacyjnego z nastawnym elementem dławiącym, łącznika siłownika elektrycznego oraz siłownika z membraną regulacyjną. Regulatory są wykorzystywane razem z siłownikami elektrycznymi firmy Danfoss: DN z - AMV(E) 10 - AMV(E) 13 z funkcją powrotu sprężynowego - AMV(E) 130, AMV(E) AMV(E) 130H, AMV(E) 140H z ręcznym trybem pracy DN z - AMV(E) AMV(E) 438 SD z funkcją powrotu sprężynowego (sprężyna w dół) DN z - AMV(E) 55, 56 DN z - AMV(E) 85, 86 Regulator AHQM, DN połączony z siłownikiem AMV(E) 13 uzyskał zatwierdzenie zgodnie z normą DIN EN VD.LR.J1.49 Danfoss 04/2011 Dane podstawowe: DN k vs od 1,0 do 400 m 3 /h PN 16 Element dławiący Δp b : - 0,12 bar dla DN ,14 bar dla DN ,2 bar dla DN 40, 50-0,3 bar dla DN ,2 bar dla DN Temperatura: - Woda obiegowa/woda z glikolem do 30%: C Połączenia: - Gwint zewnętrzny (końcówki połączeniowe: do spawania, gwintowane i kołnierzowe) - Kołnierz 1

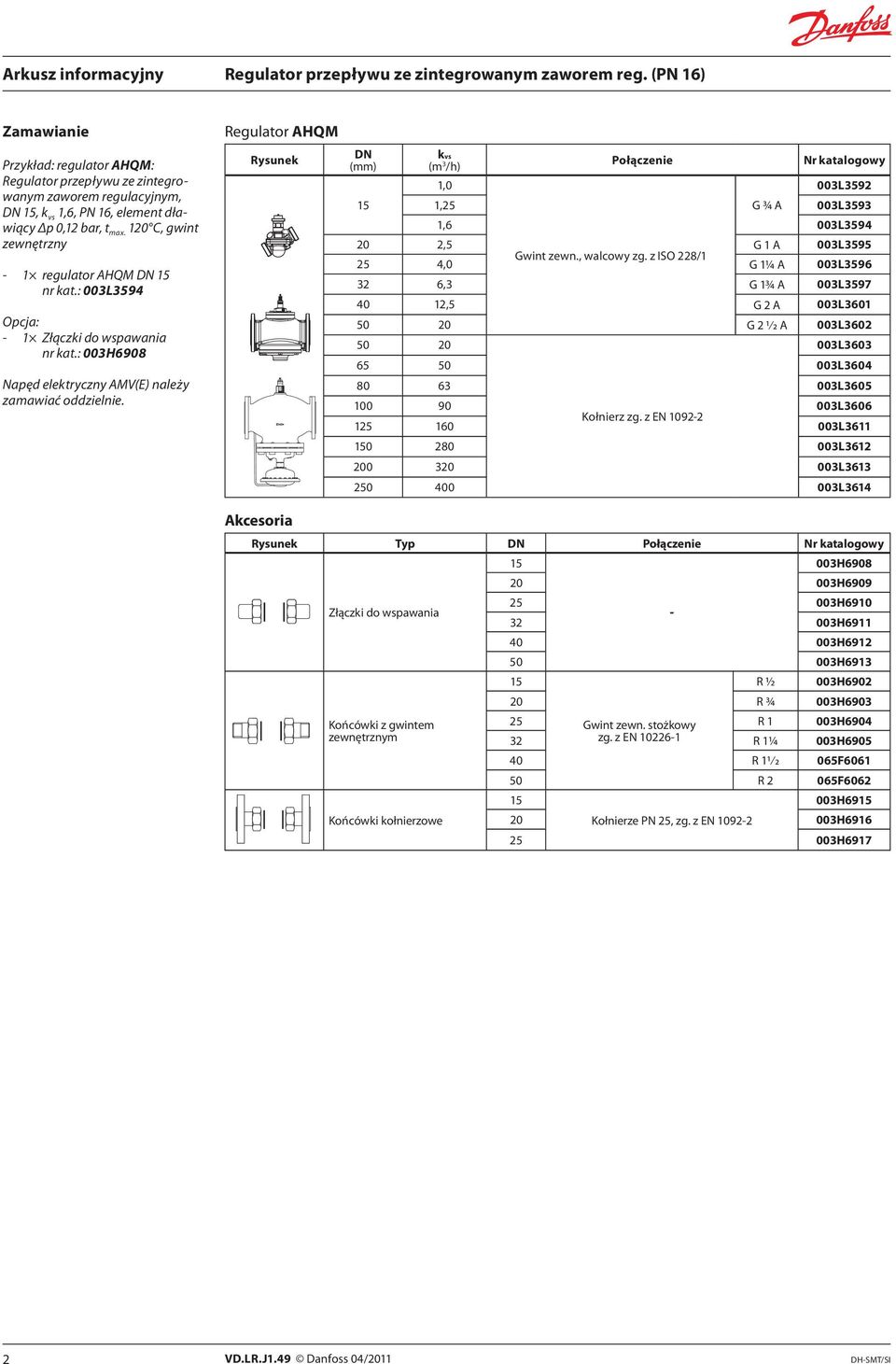

2 Zamawianie Przykład: regulator AHQM: Regulator przepływu ze zintegrowanym zaworem regulacyjnym, DN 15, k vs 1,6, PN 16, element dławiący Δp 0,12 bar, t max. 120 C, gwint zewnętrzny - 1 regulator AHQM DN 15 nr kat.: 003L3594 Opcja: - 1 Złączki do wspawania nr kat.: 003H6908 Napęd elektryczny AMV(E) należy zamawiać oddzielnie. Regulator AHQM Rysunek DN (mm) 15 kvs (m 3 /h) Połączenie Nr katalogowy 1,0 003L3592 1,25 G ¾ A 003L3593 1,6 003L ,5 G 1 A 003L3595 Gwint zewn., walcowy zg. z ISO 228/1 25 4,0 G 1¼ A 003L ,3 G 1¾ A 003L ,5 G 2 A 003L G 2 1/2 A 003L L L L L3606 Kołnierz zg. z EN L L L L3614 Akcesoria Rysunek Typ DN Połączenie Nr katalogowy H H6909 Złączki do wspawania H H H H R ½ 003H R ¾ 003H6903 Końcówki z gwintem 25 Gwint zewn. stożkowy R 1 003H6904 zewnętrznym 32 zg. z EN R 1¼ 003H R 11/2 065F R 2 065F H6915 Końcówki kołnierzowe 20 Kołnierze PN 25, zg. z EN H H VD.LR.J1.49 Danfoss 04/2011 DH-SMT/SI

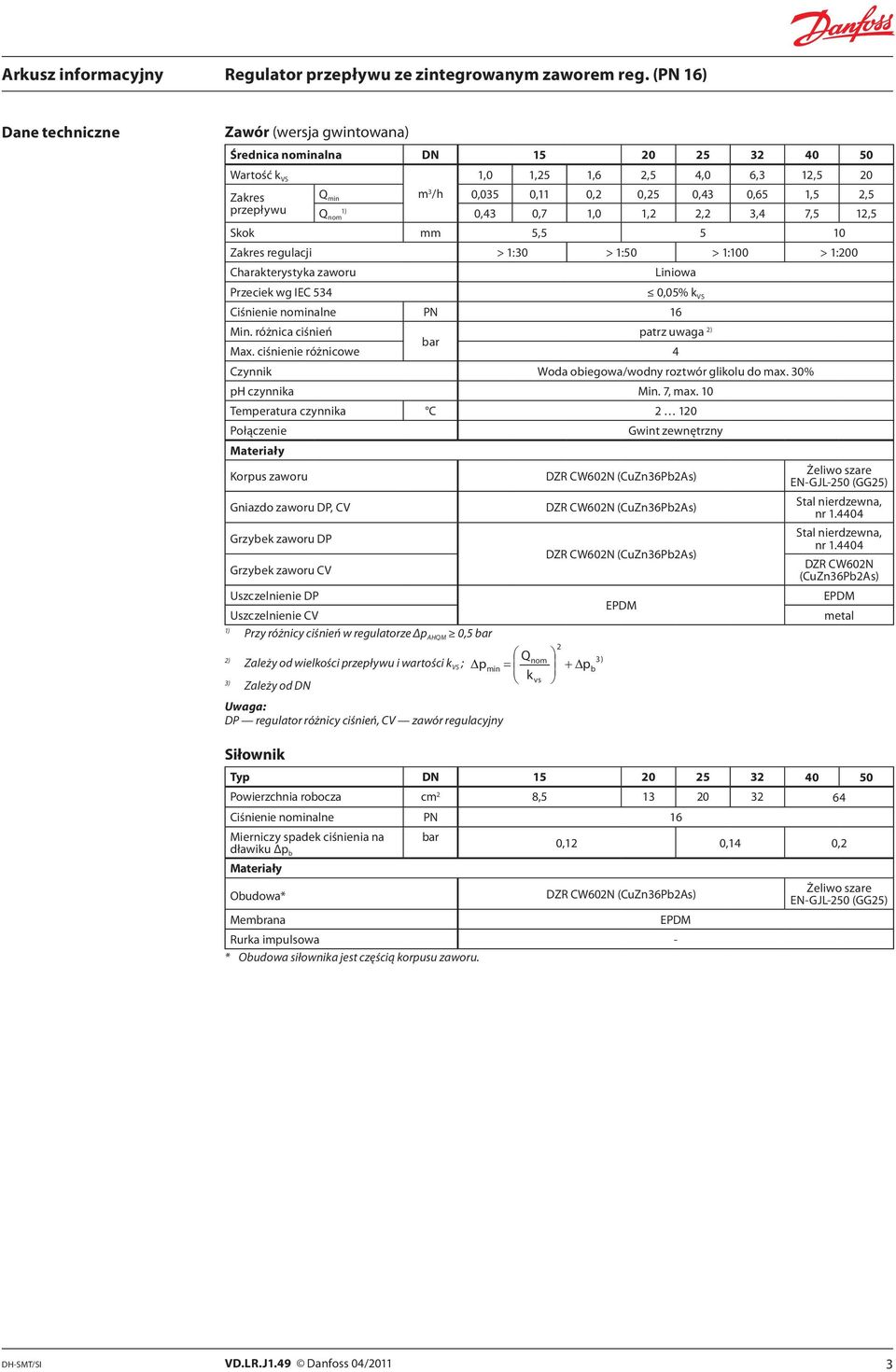

3 Dane techniczne Zawór (wersja gwintowana) Średnica nominalna DN Wartość k VS 1,0 1,25 1,6 2,5 4,0 6,3 12,5 20 Zakres Q min m 3 /h 0,035 0,11 0,2 0,25 0,43 0,65 1,5 2,5 przepływu 1) Q nom 0,43 0,7 1,0 1,2 2,2 3,4 7,5 12,5 Skok mm 5, Zakres regulacji > 1:30 > 1:50 > 1:100 > 1:200 Charakterystyka zaworu Liniowa Przeciek wg IEC 534 0,05% k VS Ciśnienie nominalne PN 16 Min. różnica ciśnień patrz uwaga 2) bar Max. ciśnienie różnicowe 4 Czynnik Woda obiegowa/wodny roztwór glikolu do max. 30% ph czynnika Min. 7, max. 10 Temperatura czynnika C Połączenie Gwint zewnętrzny Materiały Korpus zaworu DZR CW602N (CuZn36Pb2As) Żeliwo szare EN-GJL-250 (GG25) Gniazdo zaworu DP, CV DZR CW602N (CuZn36Pb2As) Stal nierdzewna, nr Grzybek zaworu DP Stal nierdzewna, nr DZR CW602N (CuZn36Pb2As) Grzybek zaworu CV DZR CW602N (CuZn36Pb2As) Uszczelnienie DP EPDM EPDM Uszczelnienie CV metal 1) Przy różnicy ciśnień w regulatorze Δp AHQM 0,5 bar 2 2) Q 3) Zależy od wielkości przepływu i wartości k VS ; nom pmin pb k 3) vs Zależy od DN Uwaga: DP regulator różnicy ciśnień, CV zawór regulacyjny Siłownik Typ DN Powierzchnia robocza cm 2 8, Ciśnienie nominalne PN 16 Mierniczy spadek ciśnienia na dławiku Δp b bar 0,12 0,14 0,2 Materiały Obudowa* DZR CW602N (CuZn36Pb2As) Żeliwo szare EN-GJL-250 (GG25) Membrana EPDM Rurka impulsowa - * Obudowa siłownika jest częścią korpusu zaworu. DH-SMT/SI VD.LR.J1.49 Danfoss 04/2011 3

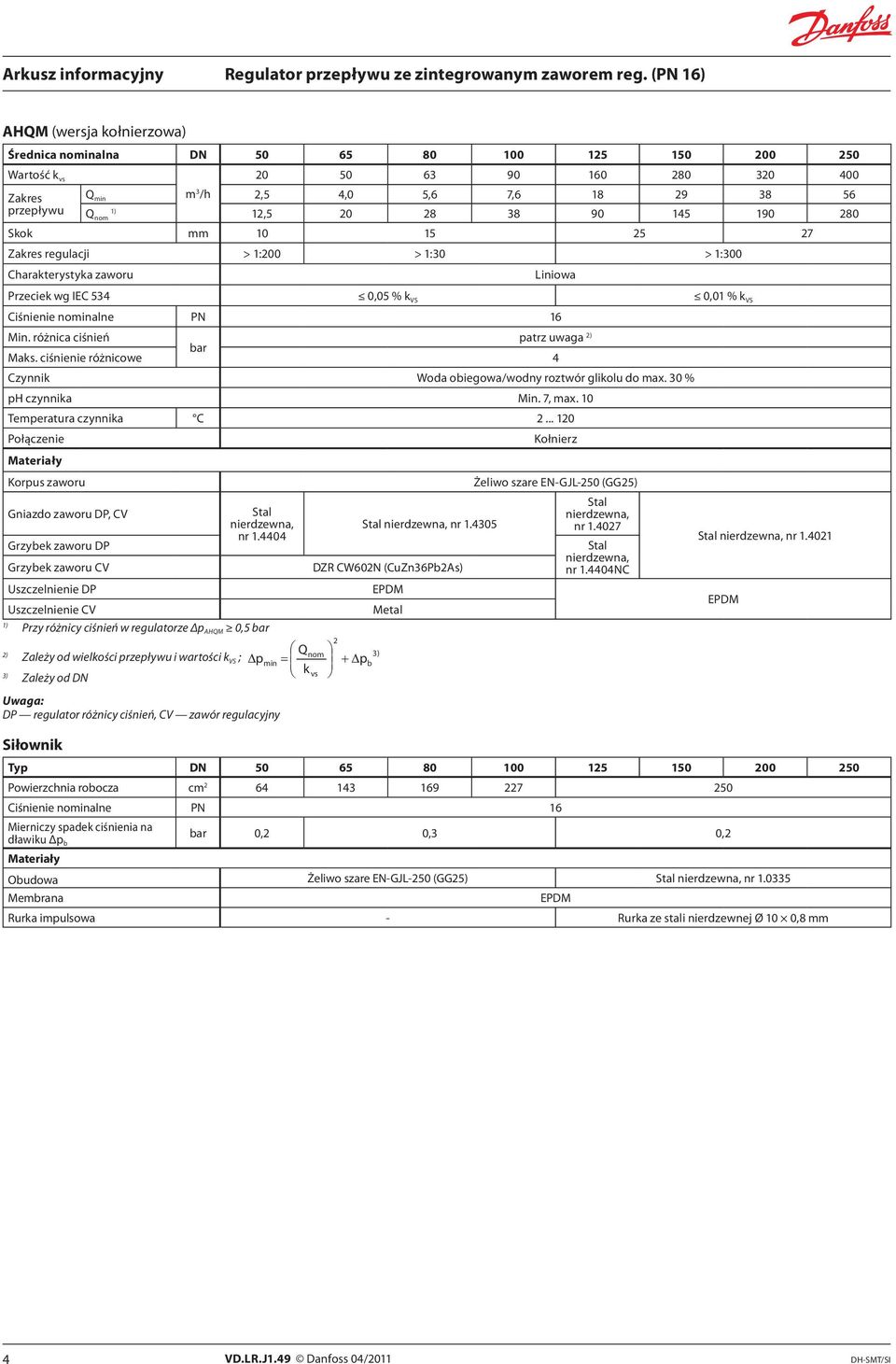

4 AHQM (wersja kołnierzowa) Średnica nominalna DN Wartość k vs Zakres Q min m 3 /h 2,5 4,0 5,6 7, przepływu Q 1) nom 12, Skok mm Zakres regulacji > 1:200 > 1:30 > 1:300 Charakterystyka zaworu Liniowa Przeciek wg IEC 534 0,05 % k VS 0,01 % k VS Ciśnienie nominalne PN 16 Min. różnica ciśnień patrz uwaga 2) bar Maks. ciśnienie różnicowe 4 Czynnik Woda obiegowa/wodny roztwór glikolu do max. 30 % ph czynnika Min. 7, max. 10 Temperatura czynnika C Połączenie Kołnierz Materiały Korpus zaworu Żeliwo szare EN-GJL-250 (GG25) Stal Gniazdo zaworu DP, CV Stal nierdzewna, nierdzewna, Stal nierdzewna, nr nr nr Stal nierdzewna, nr Grzybek zaworu DP Stal nierdzewna, Grzybek zaworu CV DZR CW602N (CuZn36Pb2As) nr NC Uszczelnienie DP EPDM Uszczelnienie CV Metal EPDM 1) Przy różnicy ciśnień w regulatorze Δp AHQM 0,5 bar 2 2) Q 3) Zależy od wielkości przepływu i wartości k VS ; nom pmin pb k 3) vs Zależy od DN Uwaga: DP regulator różnicy ciśnień, CV zawór regulacyjny Siłownik Typ DN Powierzchnia robocza cm Ciśnienie nominalne PN 16 Mierniczy spadek ciśnienia na dławiku Δp b bar 0,2 0,3 0,2 Materiały Obudowa Żeliwo szare EN-GJL-250 (GG25) Stal nierdzewna, nr Membrana EPDM Rurka impulsowa - Rurka ze stali nierdzewnej Ø 10 0,8 mm 4 VD.LR.J1.49 Danfoss 04/2011 DH-SMT/SI

5 Przykłady zastosowania - Montaż na rurociągu powrotnym Podłączenie bezpośrednie instalacji c.o. Podłączenie pośrednie, węzeł wymiennikowy. - Montaż na rurociągu zasilającym Podłączenie bezpośrednie instalacji c.o. Podłączenie pośrednie, węzeł wymiennikowy. Sposób montażu DN Regulatory mogą być montowane na rurociągach poziomych i pionowych z siłownikiem elektrycznym (łącznikiem siłownika) skierowanym w górę. DN DN Regulatory mogą być montowane z łącznikiem siłownika elektrycznego skierowanym poziomo lub w górę. DN Regulatory mogą być montowane z łącznikiem siłownika elektrycznego skierowanym w górę. DN Siłownik elektryczny Uwaga! Należy także stosować się również do wytycznych dotyczących sposobu montażu siłowników elektrycznych AMV(E). Informacje zawarte w Arkuszu informacyjnym. DN DH-SMT/SI VD.LR.J1.49 Danfoss 04/2011 5

6 Zależność ciśnienia od temperatury max PN 16 obszar roboczy DN CuZn36Pb2As (DZR) PN 16 obszar roboczy DN EN-GJL-250 (GG-25) Maksymalne dopuszczalne ciśnienie robocze w funkcji temperatury czynnika (zg. z EN i EN ). 6 VD.LR.J1.49 Danfoss 04/2011 DH-SMT/SI

7 Wykres przepływu Wykres doboru i nastawy Zależność pomiędzy przepływem i liczbą obrotów ogranicznika przepływu. Podane wartości są wartościami przybliżonymi. skok DN 32 k VS 6,3 DN 25 k VS 4,0 DN 20 k VS 2,5 przepływ DN 15 k VS 1,6 DN 15 k VS 1,25 DN 15 k VS 1,0 przepływ liczba obrotów 1 = 360º skok DN 100 k VS 90 przepływ DN 80 k VS 63 DN 65 k VS 50 DN 50 k VS 20 (kołnierzowe) DN 50 k VS 20 (gwintowane) DN 40 k VS 12,5 przepływ liczba obrotów 1 = 360º skok DN 250 k VS 400 DN 200 k VS 320 DN 150 k VS 280 przepływ DN 125 k VS 160 przepływ Przepływ jest nastawiany na dławiku poprzez obrót śruby zgodnie z ruchem wskazówek zegara. liczba obrotów 1 = 360º Przepływ wody przy różnicy ciśnień na regulatorze od 0,5 bar (50 kpa) do 4 bar (400 kpa). DH-SMT/SI VD.LR.J1.49 Danfoss 04/2011 7

8 Dobór zaworu - Układ grzewczy bezpośredni Przykład 1 Zawór regulacyjny z napędem (MCV) dla obiegu z podmieszaniem w układzie ogrzewania podłączonym bezpośrednio wymaga różnicy ciśnienia 0,12 bar (12 kpa) i przepływu poniżej 600 l/h. Dane: Q max. p min. = 0,6 m 3 /h (600 l/h) = 0,8 bar (80 kpa) * p obiegu = 0,1 bar (10 kpa) p MCV = wybrana wartość: 0,12 bar (12 kpa) * Uwaga: Δp obiegu pokryta jest przez wysokość podnoszenia pompy i nie jest uwzględniana przy doborze regulatora AHQM. Całkowita strata ciśnienia (dyspozycja) na regulatorze wynosi: p AHQM,A = p min p AHQM,A = 0,8 bar (80 kpa) Spadki ciśnienia w rurociągach i na innych elementach instalacji zostały pominięte. Na podstawie wykresu przepływu (strona 5) wybrano regulator z najmniejszą możliwą wartością k vs, uwzględniając przy wyborze dostępne zakresy przepływu. k vs = 1,6 m 3 /h Minimalna wymagana różnica ciśnień na wybranym regulatorze obliczana jest ze wzoru: Δp 2 2 Qmax AHQM, MIN = + ΔpMCV + kvs p AHQM,MIN = 0,26 bar (26 kpa) p AHQM,A > p AHQM,MIN 0,8 bar > 0,26 bar 0,6 = 1,6 0,12 Rozwiązanie: Dobrano regulator AHQM DN 15 o wartości k vs 1,6 i zakresie nastawy przepływu 0,06-0,79 m 3 /h. obiegu obiegu 8 VD.LR.J1.49 Danfoss 04/2011 DH-SMT/SI

9 Dobór (ciąg dalszy) - Węzeł z wymiennikiem Przykład 2 Zawór regulacyjny z siłownikiem (MCV) dla węzła z wymiennikiem wymaga różnicy ciśnień 0,14 bar (14 kpa) i przepływu mniejszego niż l/h. Dane: Q max. p min. = 1,5 m 3 /h (1500 l/h) = 0,8 bar (80 kpa) p wymiennika = 0,1 bar (10 kpa) p MCV = wybrana wartość: 0,14 bar (14 kpa) Całkowita strata ciśnienia (dyspozycja) na regulatorze wynosi: p AHQM,A = p min - p wymiennika = 0,8 0,1 p AHQM,A = 0,7 bar (70 kpa) Spadki ciśnienia w rurociągach i na innych elementach instalacji zostały pominięte. Na podstawie wykresu przepływu (strona 5) wybrano regulator z najmniejszą możliwą wartością k vs, uwzględniając przy wyborze dostępne zakresy przepływu. k vs = 4,0 m 3 /h Minimalna wymagana różnica ciśnień na wybranym regulatorze obliczana jest ze wzoru: Δp 2 Qmax. AHQM, MIN = + ΔpMCV + kvs p AHQM,MIN = 0,28 bar (28 kpa) p AHQM,A > p AHQM,MIN 0,7 bar > 0,28 bar 1,5 2 = 4,0 0,14 Rozwiązanie: Dobrano regulator AHQM DN 25 o wartości k vs 4,0 i zakresie nastawy przepływu 0,13-2,13 m 3 /h. max. wymiennika max. wymiennika DH-SMT/SI VD.LR.J1.49 Danfoss 04/2011 9

10 Budowa 1. Korpus zaworu 2. Wkład zaworu regulacyjnego 3. Nastawny element dławiący 4. Trzpień zaworu regulacyjnego 5. Gniazdo zaworu 6. Siłownik różnicy ciśnień 7. Membrana regulacyjna 8. Wbudowana sprężyna regulacji przepływu 9. Grzybek zaworu hydraulicznie odciążony 10. Trzpień zaworu 11. Kanał impulsowy 12. Pokrywa membrany regulacyjnej 13. Rurka impulsowa 14. Mieszek do odciążenia grzybka zaworu 15. Pokrywa sprężyny 16. Zawór bezpieczeństwa 5 DN DN 40, DN DN VD.LR.J1.49 Danfoss 04/2011 DH-SMT/SI

11 Budowa (ciąg dalszy) 1. Korpus zaworu 2. Wkład zaworu regulacyjnego 3. Nastawny element dławiący 4. Trzpień zaworu regulacyjnego 5. Gniazdo zaworu 6. Siłownik różnicy ciśnień 7. Membrana regulacyjna 8. Wbudowana sprężyna regulacji przepływu 9. Grzybek zaworu hydraulicznie odciążony 10. Trzpień zaworu 13. Rurka impulsowa 15. Membrana do odciążenia grzybka zaworu 16. Zawór bezpieczeństwa DN DN 200, DH-SMT/SI VD.LR.J1.49 Danfoss 04/

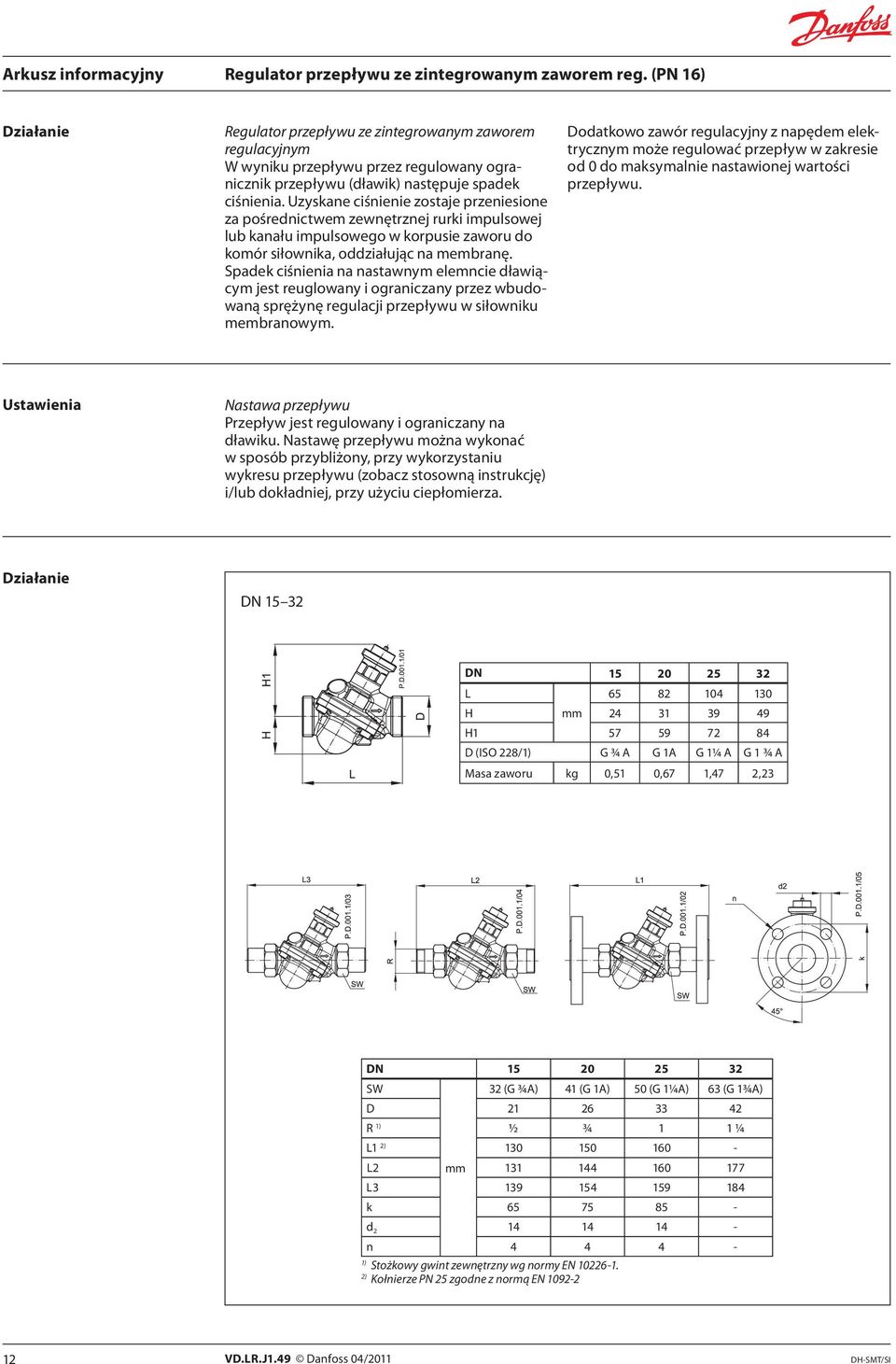

12 Działanie Regulator przepływu ze zintegrowanym zaworem regulacyjnym W wyniku przepływu przez regulowany ogranicznik przepływu (dławik) następuje spadek ciśnienia. Uzyskane ciśnienie zostaje przeniesione za pośrednictwem zewnętrznej rurki impulsowej lub kanału impulsowego w korpusie zaworu do komór siłownika, oddziałując na membranę. Spadek ciśnienia na nastawnym elemncie dławiącym jest reuglowany i ograniczany przez wbudowaną sprężynę regulacji przepływu w siłowniku membranowym. Dodatkowo zawór regulacyjny z napędem elektrycznym może regulować przepływ w zakresie od 0 do maksymalnie nastawionej wartości przepływu. Ustawienia Nastawa przepływu Przepływ jest regulowany i ograniczany na dławiku. Nastawę przepływu można wykonać w sposób przybliżony, przy wykorzystaniu wykresu przepływu (zobacz stosowną instrukcję) i/lub dokładniej, przy użyciu ciepłomierza. Działanie DN DN L H mm H D (ISO 228/1) G ¾ A G 1A G 1¼ A G 1 ¾ A Masa zaworu kg 0,51 0,67 1,47 2,23 DN SW 32 (G ¾A) 41 (G 1A) 50 (G 1¼A) 63 (G 1¾A) D R 1) ½ ¾ 1 1 ¼ L1 2) L2 mm L k d n ) Stożkowy gwint zewnętrzny wg normy EN ) Kołnierze PN 25 zgodne z normą EN VD.LR.J1.49 Danfoss 04/2011 DH-SMT/SI

13 Wymiary (ciąg dalszy) DN AMV(E) 10 + AHQM AMV(E) 13 + AHQM DN AMV(E) L* AMV(E) AMV(E) L** AMV(E) mm AMV(E) H* AMV(E) AMV(E) H** AMV(E) DN L* L** mm H* H** AMV(E) 130(H)/140(H) + AHQM DH-SMT/SI VD.LR.J1.49 Danfoss 04/

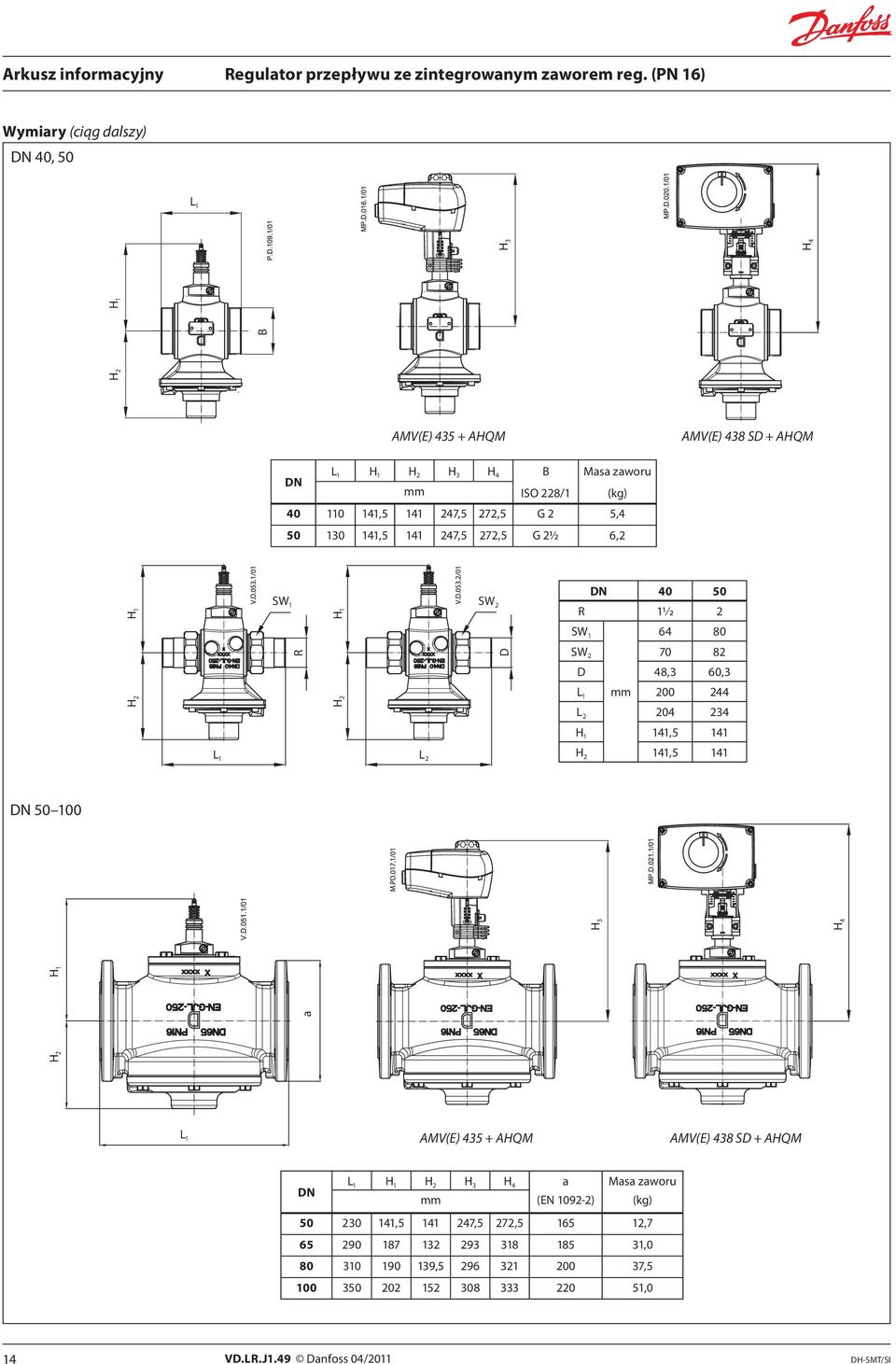

14 Wymiary (ciąg dalszy) DN 40, 50 L 1 H 2 B H 1 H 3 AMV(E) AHQM AMV(E) 438 SD + AHQM DN L 1 H 1 H 2 H 3 H 4 B Masa zaworu mm ISO 228/1 (kg) , ,5 272,5 G 2 5, , ,5 272,5 G 2½ 6,2 DN H 1 SW 1 H 1 SW 2 R 11/2 2 SW R D SW D 48,3 60,3 H 2 H 2 L 1 mm L H 1 141,5 141 DN H 2 H 1 a H 3 L 1 L 2 H 2 141,5 141 H 4 H 4 L 1 AMV(E) AHQM AMV(E) 438 SD + AHQM L 1 H 1 H 2 H 3 H 4 a Masa zaworu DN mm (EN ) (kg) , ,5 272, , , , , ,0 14 VD.LR.J1.49 Danfoss 04/2011 DH-SMT/SI

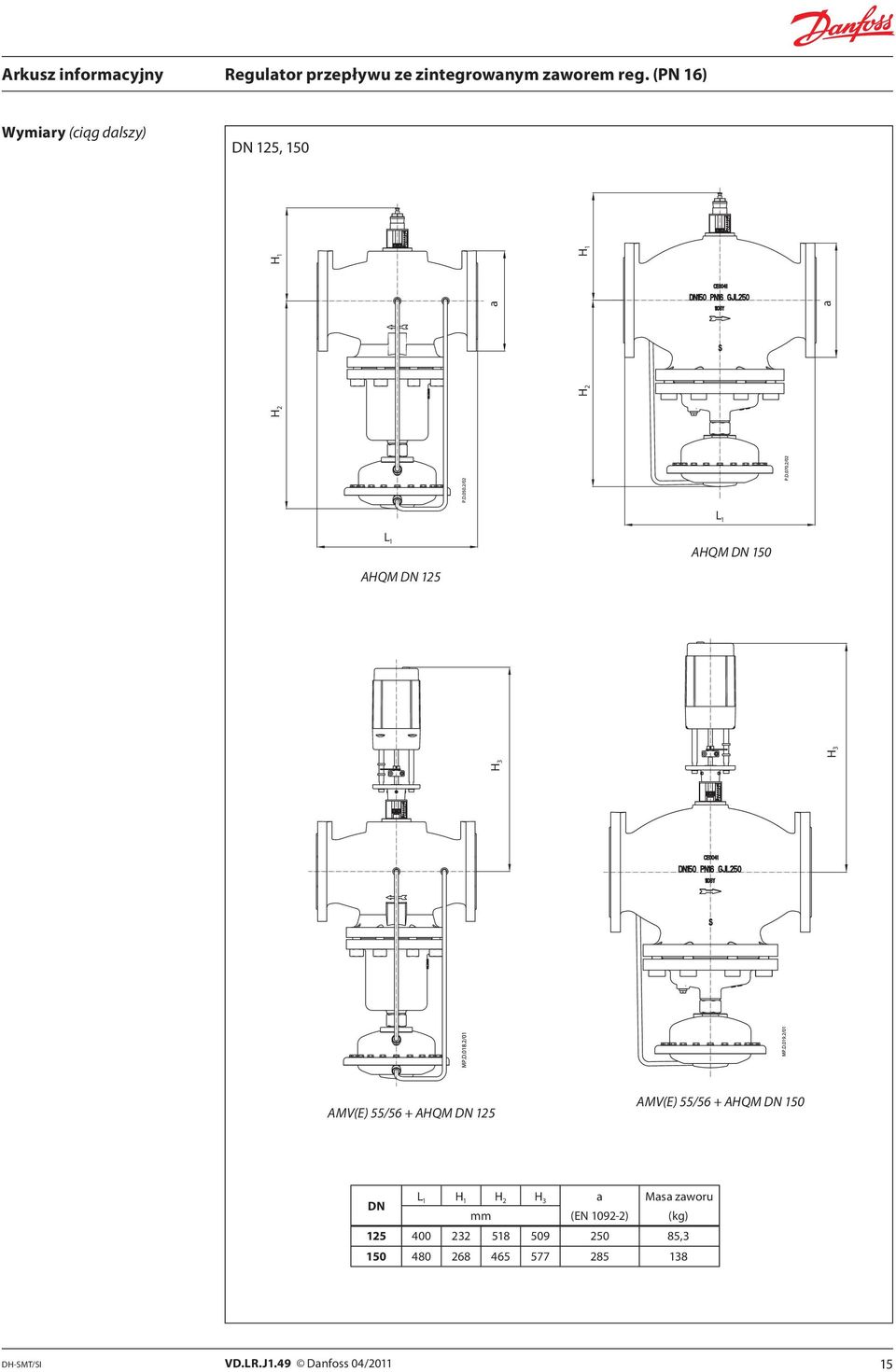

15 Wymiary (ciąg dalszy) DN 125, 150 H 2 H 1 a L 1 AHQM DN 125 H 3 H 3 H 2 H 1 a L 1 AHQM DN 150 AMV(E) 55/56 + AHQM DN 125 AMV(E) 55/56 + AHQM DN 150 DN L 1 H 1 H 2 H 3 a Masa zaworu mm (EN ) (kg) , DH-SMT/SI VD.LR.J1.49 Danfoss 04/

16 Wymiary (ciąg dalszy) DN 200, 250 H 2 H 1 a H 3 L 1 AHQM DN 200, 250 AMV(E) 85/86 + AHQM DN 200, 250 DN L1 H1 H2 H3 a Masa zaworu mm (EN ) (kg) VD.LR.J1.49 Produced by Danfoss A/S 04/2011
