Cennik 2011 HERZ. Cennik obowi¹zuje od 2 listopada 2011 roku Ceny netto (w z³) nie zawieraj¹ podatku VAT

Transkrypt

1 Cennik 2011 Wydanie 3/2011 Cennik obowi¹zuje od 2 listopada 2011 roku Ceny netto (w z³) nie zawieraj¹ podatku VAT HERZ Armatura i Systemy Grzewcze Spó³ka z o. o WIELICZKA, ul. A. Grottgera 58 tel. (012) fax (012) centrala@herz.com.pl

2 Uwagi ogólne Dane ogólne, dane techniczne Zawory termostatyczne HERZ Głowice termostatyczne i zawory oznaczone w Programie dostaw HERZ znakiem zgodności CENCER podlegają kontroli wg EN 215. Maksymalna dopuszczalna różnica ciśnienia dla wszystkich zaworów termostatycznych HERZ wynosi 60 kpa, z wyjątkiem średnic 3/4 i 1 40 kpa, jak również HERZ-TS-90-E i HERZ-TS-E 20 kpa. Dla bezszumnej pracy zaworów różnicę ciśnienia należy zaprojektować zgodnie z Wytycznymi projektowania instalacji centralnego ogrzewania opracowanymi przez COBRTI Instal, tj. Δp 20 kpa. Modele uniwersalne Zawory grzejnikowe HERZ i złącza do grzejników o średnicach 3/8 3/4 są modelami uniwersalnymi ze specjalnymi mufami, z wyjątkiem HERZ-TS-E, HERZ-RL-1-E. Można je łączyć za pomocą złączy zaciskowych z rurami miedzianymi, z miękkiej stali oraz tworzywa sztucznego. Dotyczy to także zaworów STRÖMAX, STRÖMAX-D, STRÖMAX-M, STRÖMAX-R 1/2. Dla średnic 3/4 jest do dyspozycji specjalny łącznik. Modele standardowe Zawory HERZ-AS i złącza do grzejników 1 i 1 ¼, zawory HERZ-TS 1 jak również HERZ-TS-E są modelami standardowymi z mufami gwintowanymi do rur gwintowanych. Rodzaje powierzchni niklowana i żółta Jeżeli nie jest opisane inaczej, armatura HERZ i systemy rozdzielczoprzyłączeniowe HERZ dostarczane są z niklowaną powierzchnią. Armatura przewodowa instalowana jest przeważnie w kotłowniach, węzłach cieplnych lub na pionach. Zawory te są dostarczane w wykonaniu żółtym. Dane techniczne Dla armatury termostatycznej HERZ obowiązują: Maks. temperatura robocza 120 ºC Maks. ciśnienie robocze 10 bar Dla armatury rurowej HERZ obowiązują: DN 15 DN 32 Maks. temperatura robocza 130 ºC Pozostała armatura Maks. temperatura robocza 110 ºC Maks. ciśnienie robocze 16 bar Parametry te obowiązują, jeżeli w niniejszym katalogu lub w poszczególnych kartach technicznych nie przedstawiono innych. Jakość wody grzejnej zgodna z normą PN 93/C-04607, ÖNORM H Temperatura składowania (dla armatury nie zamontowanej) od 40 ºC do 60 ºC. Dla złączek zaciskowych do rur metalowych Przy zastosowaniu złączek do rur miedzianych i stalowych należy przestrzegać wartości dopuszczalnych temperatur i ciśnienia zgodnie z normą EN : 1998 według tabeli 5. Kolory pokręteł Pokrętła i części z tworzywa sztucznego są białe, przy armaturze przewodowej czerwone. Inne kolory są szczególnie oznakowane. O inne kolory prosimy pytać. Dokumentacja Dla wszystkich wyrobów HERZ i grup wyrobów dostępne są prospekty i techniczne arkusze znormalizowane. Dostarczymy je na każde zgłoszone zapotrzebowanie. oznacza odmianę zaworu szereg konstrukcyjny, średnicę, kolor, warianty wykonania i jest przystosowany do elektronicznego przetwarzania danych. Prosimy o korzystanie z tych numerów przy zamówieniach w celu uniknięcia pomyłek. ean,, ceny Europejska numeracja artykułów (ean) jest trzynastocyfrowa i składa się z kodu kraju pochodzenia producenta ean , jak również kodu wyrobu i szyfru próby. oznacza ilość sztuk w opakowaniu. ARA HERZ Armaturen jest licencjobiorcą Spółki Akcyjnej Altstoff Recycling Austria, zarejestrowanym pod numerem licencyjnym Składka za utylizację odpadów jest uiszczana na mocy umowy licencyjnej. Zmiany HERZ Armaturen zastrzega sobie prawo wprowadzania zmian w miarę postępu technicznego lub na podstawie zapotrzebowania rynku, bez odrębnej zapowiedzi Przyłącze gwintowane ze stożkiem wewnętrznym Herz oferuje obszerny program produkcyjny przyłączy rurowych I gwarantuje, że zarówno aktualnie produkowane przyłącza zaciskowe, jak również te połączenia, które będą rozwijane i produkowane w przyszłości pasują i będą zawsze dokładnie pasowały do armatury firmy HERZ. Dlatego też nie jest wskazane mieszanie ich z produktami innych wytwórców. Ponieważ firma Herz nie może przejąć odpowiedzialności za obce wyroby, dlatego kombinacje połączeń produktów marki HERZ z wyrobami innych producentów nie podlegają gwarancji firmy Herz. Ilustracje Ilustracje w Programach dostaw HERZ przyjmuje się jako przykłady symboliczne, możemy zatem zastosować produkty odbiegające od przedstawionych. Certyfikat ISO 9001 Dział certyfikacji firmy TÜV Management Service GmbH zaświadcza na podstawie przeprowadzonej procedury certy fikacyjnej TÜV, że firma HERZ Armaturen Ges.m.b.H A-1232 Wiedeń wprowadziła i stosuje na bieżąco system zarządzania jakością w działach wdrażania, projektowania, produkcji i zbytu armatury grzewczej i regulacyjnej. Udokumentowano, że spełnione zostały wymogi normy ÖNORM EN ISO 9001:2000. Dla przyłączy do rur z tworzywa sztucznego Przyłącza do rur z tworzywa sztucznego dostosowane są do klasy użytkowania 4 i 5 według norm ISO (ogrzewania powierzchniowe i podłączenia grzejników) oraz do rur PE-RT (DIN 4721), PE-MDX (DIN 4724), PB i PE-X (DIN 4726) jak również rur wielowarstwowych z tworzywa sztucznego z wkładką metalową (ÖNORM B 5157). Na tej podstawie maksymalna temperatura robocza wynosi 95 o C przy ciśnieniu 10 bar. Odchylenia od tych danych są szczególnie akcentowane w materiałach technicznych.

3 Spis treści TECHNIKA GRZEJNIKOWA 3 Głowice termostatyczne 4 Zespoły termostatyczne (Sety) 5 Elektroniczne systemy regulacyjne 11 Ograniczenie temperatury na powrocie 12 Systemy regulacyjne 13 Zawory termostatyczne 14 Zawory powrotne 17 Armatura De Luxe 18 Grzejnikowe zawory regulacyjne 20 Systemy przyłączeniowe do grzejników 21 Osprzęt, klucze, narzędzia 24 TECHNIKA REGULACYJNA 25 Zawory regulacyjne 26 Zawory odcinające 28 Regulatory różnicy ciśnienia i przepływu 29 Regulacja instalacji grzewczych 31 Filtry 32 Armatura w wykonaniu kołnierzowym 33 Armatura bezpieczeństwa 35 Armatura kotłowa 36 Armatura do wody pitnej 37 Zawory kulowe 41 Odpowietrzniki i osprzęt 47 Grupy pompowe 48 TECHNIKA PRZYŁĄCZANIA 49 Rozdzielacze, stacje rozdzielaczowe 50 Rury wielowarstwowe 53 Przyłącza do rur z tworzywa sztucznego 54 Złącza zaciskowe do rur stalowych i miedzianych 55 Złączki skręcane 56 Złączki zaprasowywane 58 Części zamienne do złączek 67 Narzędzia do zaprasowywania i obróbki rur 68 Elementy przyłączeniowe 70 System listew maskujących 73 1

4 Spis treści HERZ oferta uzupełniająca 75 Informacja o firmie 112 Program komputerowy HERZ 113 Gwarancje dla kupującego 114 Ogólne warunki współpracy 115 Wykaz numerów artykułów 116 W Cenniku szczegółowo opisane zostały najczęściej kupowane produkty firmy HERZ. Pozostała część oferty firmy HERZ przedstawiona jest w formie skróconej, w końcowej części Cennika. Ogólne dane i parametry techniczne produktów HERZ przedstawione są na drugiej stronie okładki. Zastrzegamy sobie prawo wprowadzania zmian - szczególnie spowodowanych postępem technicznym. Informacja dotycząca aktualnej ceny produktów oznaczonych * dostępna jest w dziale handlowym firmy HERZ - telefony: , ,

5 HERZ Technika grzejnikowa Głowice termostatyczne Elektroniczne systemy regulacyjne Ograniczenie temperatury na powrocie Systemy regulacyjne Zawory termostatyczne Zawory powrotne Armatura De Luxe Grzejnikowe zawory regulacyjne Systemy przyłączeniowe do grzejników Osprzęt, klucze, narzędzia 3

6 Głowice termostatyczne Głowice termostatyczne HERZ w wersjach specjalnych z gwintem przyłączeniowym M 28 x 1,5 do wszystkich zaworów termostatycznych HERZ* Głowica termostatyczna HERZ Design z czujnikiem cieczowym, automatyczne zabezpieczenie przed zamarznięciem instalacji c.o. przy ok. 6 C. Ograniczenie i blokada zakresu nastaw temperatury (6 28 C) za pomocą sztyftów blokujących (odrębnie do nabycia). Wzór opracowany we współpracy z firmą Porsche Design GmbH, Zell am See ,30 Głowice termostatyczne HERZ z gwintem przyłączeniowym M 28 x 1,5 do wszystkich zaworów termostatycznych HERZ * Głowica termostatyczna z czujnikiem cieczowym, bez mechanicznego zamknięcia, automatyczne zabezpieczenie przed zamarznięciem instalacji c.o. przy ok. 6 C. Ograniczenie i blokada zakresu nastaw temperatury (6 28 C) za pomocą sztyftów blokujących Sztyfty blokujące i zabezpieczenie przed kradzieżą odrębnie do nabycia. Głowica termostatyczna o zakresie nastaw C z czujnikiem cieczowym. Ograniczenie i blokada zakresu nastaw temperatury za pomocą sztyftów blokujących Sztyfty blokujące i zabezpieczenia przed kradzieżą odrębnie do nabycia , ,60 Głowice termostatyczne HERZ PROJEKT z gwintem przyłączeniowym M 28 x 1,5 do wszystkich zaworów termostatycznych HERZ* Głowica termostatyczna PROJEKT z czujnikiem cieczowym, bez mechanicznego zamknięcia, automatyczne zabezpieczenie przed zamarznięciem instalacji c.o. przy ok. 6 C. Ograniczenie i blokada zakresu nastaw temperatury (6 28 C) za pomocą sztyftów blokujących Sztyfty blokujące i zabezpieczenie przed kradzieżą odrębnie do nabycia. Głowica termostatyczna PROJEKT o zakresie nastaw C z czujnikiem cieczowym. Ograniczenie i blokada zakresu nastaw temperatury za pomocą sztyftów blokujących Sztyfty blokujące i zabezpieczenia przed kradzieżą odrębnie do nabycia , ,70 Głowice termostatyczne HERZ-Design Mini z gwintem przyłączeniowym M 28 x 1,5 do wszystkich zaworów termostatycznych HERZ * Głowica termostatyczna Mini z czujnikiem cieczowym, automatyczne zabezpieczenie przed zamarznięciem instalacji c.o. przy ok. 6 C. Ograniczenie i blokada zakresu nastaw temperatury (6 28 C) za pomocą sztyftów blokujących (odrębnie do nabycia). Wymiary: długość 75 mm, średnica 45 mm. Głowica termostatyczna Mini o zakresie nastaw C z czujnikiem cieczowym. Ograniczenie i blokada zakresu nastaw temperatury za pomocą sztyftów blokujących (odrębnie do nabycia). Wymiary: długość 75 mm, średnica 45 mm , ,40 * jeżeli nie przedstawiono innych danych 4

7 Głowice termostatyczne Głowice termostatyczne HERZ w wersji wzmocnionej HERZCULES z gwintem przyłączeniowym M 28 x 1,5 do wszystkich zaworów termostatycznych HERZ * HERZCULES, głowica termostatyczna HERZ w wersji wzmocnionej odporna na wandalizm, kradzieże, manipulowanie przez osoby nieuprawnione z czujnikiem cieczowym, automatyczne zabezpieczenie przed zamarznięciem instalacji c.o. Montaż i demontaż jest możliwy tylko za pomocą specjalnego uchwytu dociągającego i klucza Nastawy wartości między 8 26 C można dokonać tylko stosując przyrząd odblokowujący (w komplecie), nastawę żądanej wartości można zablokować. Wskaźnik nastawy w stanie zablokowanym jest ukryty ,40 Napędy ręczne HERZ-Design z gwintem przyłączeniowym M 28 x 1,5 do wszystkich zaworów termostatycznych HERZ * Napęd ręczny Design do zaworów termostatycznych HERZ, które nie zostały wyposażone w głowicę termostatyczną HERZ ,60 * jeżeli nie przedstawiono innych danych Zespoły termostatyczne HERZ (Sety) Zespół termostatyczny o figurze prostej składający się z: głowicy termostatycznej HERZ i zaworu prostego HERZ-TS Średnica 1/ ,00 Zespół termostatyczny o figurze kątowej składający się z: głowicy termostatycznej HERZ i zaworu kątowego HERZ-TS / ,00 Zespół termostatyczny o figurze kątowej specjalnej składający się z: głowicy termostatycznej HERZ i zaworu kątowego HERZ-TS / ,20 5

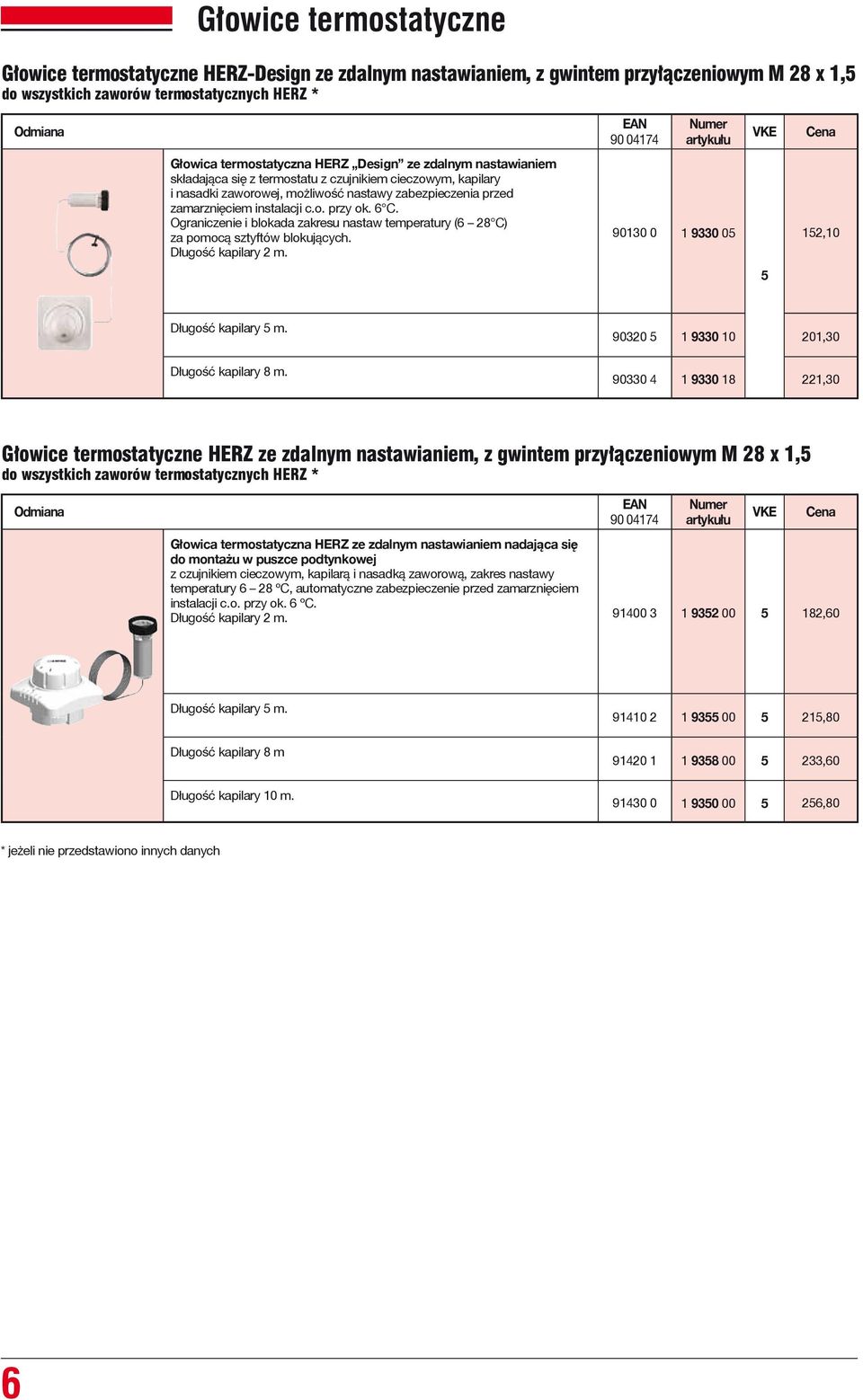

8 Głowice termostatyczne Głowice termostatyczne HERZ-Design ze zdalnym nastawianiem, z gwintem przyłączeniowym M 28 x 1,5 do wszystkich zaworów termostatycznych HERZ * Głowica termostatyczna HERZ Design ze zdalnym nastawianiem składająca się z termostatu z czujnikiem cieczowym, kapilary i nasadki zaworowej, możliwość nastawy zabezpieczenia przed zamarznięciem instalacji c.o. przy ok. 6 C. Ograniczenie i blokada zakresu nastaw temperatury (6 28 C) za pomocą sztyftów blokujących. Długość kapilary 2 m ,10 5 Długość kapilary 5 m. Długość kapilary 8 m , ,30 Głowice termostatyczne HERZ ze zdalnym nastawianiem, z gwintem przyłączeniowym M 28 x 1,5 do wszystkich zaworów termostatycznych HERZ * Głowica termostatyczna HERZ ze zdalnym nastawianiem nadająca się do montażu w puszce podtynkowej z czujnikiem cieczowym, kapilarą i nasadką zaworową, zakres nastawy temperatury 6 28 ºC, automatyczne zabezpieczenie przed zamarznięciem instalacji c.o. przy ok. 6 ºC. Długość kapilary 2 m ,60 Długość kapilary 5 m. Długość kapilary 8 m Długość kapilary 10 m , , ,80 * jeżeli nie przedstawiono innych danych 6

9 Głowice termostatyczne Głowice termostatyczne HERZ z czujnikiem powierzchniowym, z gwintem przyłączeniowym M 28 x 1,5 do wszystkich zaworów termostatycznych HERZ * Głowica termostatyczna HERZ z czujnikiem powierzchniowym do ogrzewania podłogowego składająca się z termostatu z czujnikiem cieczowym, kapilary, czujnika powierzchniowego do rur i elementu mocującego czujnik do przewodów rurowych. Zakres nastaw C. Długość kapilary 2 m. Głowica termostatyczna HERZ z czujnikiem powierzchniowym do regulacji temperatury wody w podgrzewaczach składająca się z termostatu z czujnikiem cieczowym, kapilary, czujnika powierzchniowego do rur i elementu mocującego czujnik do przewodów rurowych. Zakres nastaw C Długość kapilary 2 m , ,40 Tuleja nurnikowa Tuleja nurnikowa z mosiądzu do 7420/7421, do wkręcenia, z gwintem 1/ ,70 * jeżeli nie przedstawiono innych danych 7

10 Głowice termostatyczne HERZ H z gwintem przyłączeniowym M 30 x 1,5 do bezpośredniego montażu na grzejnikach kompaktowych PURMO, RADSON, STELRAD, KERMI, KORADO, KORAD z wbudowanym zaworem termostatycznym Heimeier Głowice termostatyczne HERZ Design H Głowice termostatyczne HERZ H Głowice termostatyczne Głowica termostatyczna HERZ Design H z czujnikiem cieczowym, automatyczne zabezpieczenie przed zamarznięciem instalacji c.o. przy ok. 6 C. Ograniczenie i blokada zakresu nastaw temperatury (6 28 C) za pomocą sztyftów blokujących (odrębnie do nabycia). Wzór opracowany we współpracy z firmą Porsche Design GmbH, Zell am See ,30 Głowica termostatyczna HERZ H z czujnikiem cieczowym, bez mechanicznego zamknięcia, automatyczne zabezpieczenie przed zamarznięciem instalacji c.o. przy ok. 6 C. Ograniczenie i blokada zakresu nastaw temperatury (6 28 C) za pomocą sztyftów blokujących (odrębnie do nabycia) ,40 Głowica termostatyczna o zakresie nastaw C z czujnikiem cieczowym. Ograniczenie i blokada zakresu nastaw temperatury za pomocą sztyftów blokujących Sztyfty blokujące i zabezpieczenia przed kradzieżą odrębnie do nabycia ,60 Głowice termostatyczne HERZ H PROJEKT Głowica termostatyczna PROJEKT H z czujnikiem cieczowym, bez mechanicznego zamknięcia, automatyczne zabezpieczenie przed zamarznięciem instalacji c.o. przy ok. 6 C. Ograniczenie i blokada zakresu nastaw temperatury (6 28 C) za pomocą sztyftów blokujących (odrębnie do nabycia) ,70 Głowica termostatyczna PROJEKT H o zakresie nastaw C z czujnikiem cieczowym. Ograniczenie i blokada zakresu nastaw temperatury za pomocą sztyftów blokujących Sztyfty blokujące i zabezpieczenia przed kradzieżą odrębnie do nabycia ,70 Głowice termostatyczne HERZ Design Mini-H Głowica termostatyczna Mini-H z czujnikiem cieczowym, automatyczne zabezpieczenie przed zamarznięciem instalacji c.o. przy ok. 6 C. Ograniczenie i blokada zakresu nastaw temperatury (6 28 C) za pomocą sztyftów blokujących (odrębnie do nabycia). Wymiary: długość 75 mm, średnica 45 mm ,40 Uwaga: Producenci grzejników zastrzegają sobie prawo do zmian technicznych 8

11 Głowice termostatyczne HERZ H z gwintem przyłączeniowym M 30 x 1,5 do bezpośredniego montażu na grzejnikach kompaktowych PURMO, RADSON, STELRAD, KERMI, KORADO, KORAD z wbudowanym zaworem termostatycznym Heimeier Głowica termostatyczna HERZ H w wersji wzmocnionej HERZCULES Głowice termostatyczne HERZCULES, głowica termostatyczna HERZ H w wersji wzmocnionej odporna na wandalizm, kradzieże, manipulowanie przez osoby nieuprawnione, z czujnikiem cieczowym, automatyczne zabezpieczenie przed zamarznięciem instalacji c.o. Montaż i demontaż jest możliwy tylko za pomocą specjalnego uchwytu dociągającego i klucza Nastawy wartości temperatury 8 26 C można dokonać tylko stosując przyrząd odblokowujący (w komplecie), nastawę żądanej wartości można zablokować. Wskaźnik nastawy w stanie zablokowanym jest ukryty ,40 Głowice termostatyczne HERZ H DE LUXE Głowica termostatyczna H DE LUXE, chrom z czujnikiem cieczowym, mechaniczne zamknięcie (w położeniu 0 ), pierścień zabezpieczający i osłaniający, możliwość nastawy zabezpieczenia przed zamarznięciem przy ok. 6 C, zakres nastaw temperatury 6 30 C ,00 Głowica termostatyczna H DE LUXE, czarna matowa ,50 Głowica termostatyczna H DE LUXE, biała (RAL 9010) ,50 Głowice HERZ De Luxe dostępne są również w innych kolorach Głowice termostatyczne HERZ Mini-H DE LUXE Głowice termostatyczne HERZ Mini H DE LUXE, chrom z czujnikiem cieczowym, pierścień osłaniający, zakres nastawy temperatury 6 30 C, mechaniczne zamknięcie (w położeniu 0 ), zabezpieczenie przed zamarznięciem instalacji c.o. przy ok. 6 C ,50 Napędy ręczne HERZ-Design H Napęd ręczny H Design do bezposredniego montażu na wkładkach zaworowych Heimeier z gwintem przyłączeniowym M 30 x 1,5, które nie zostały wyposażone w głowicę termostatyczną HERZ ,60 Głowice termostatyczne HERZ-Design H ze zdalnym nastawieniem Głowica termostatyczna HERZ Design H ze zdalnym nastawianiem składająca się z termostatu z czujnikiem cieczowym, kapilary i nasadki zaworowej, możliwość nastawy zabezpieczenia przed zamarznięciem instalacji c.o. przy ok. 6 C. Ograniczenie i blokada zakresu nastaw temperatury (6 28 C) za pomocą sztyftów blokujących. Długość kapilary 2 m ,10 9

12 Głowice termostatyczne Głowice termostatyczne HERZ D do bezpośredniego montażu na grzejnikach kompaktowych BRUGMAN, BUDERUS, DE LONGHI, COSMOCOMPACT, VOGEL NOOT z wbudowanym zaworem termostatycznym Danfoss RAN (mocowanie na zatrzaski) Głowica termostatyczna HERZ Design D Głowica termostatyczna HERZ D Głowica termostatyczna HERZ Design D z czujnikiem cieczowym, automatyczne zabezpieczenie przed zamarznięciem instalacji c.o. przy ok. 6 C. Ograniczenie i blokada zakresu nastaw temperatury (6 28 C) za pomocą sztyftów blokujących (odrębnie do nabycia). Wzór opracowany we współpracy z firmą Porsche Design GmbH Zell am See ,30 Głowica termostatyczna HERZ D z czujnikiem cieczowym, bez mechanicznego zamknięcia, automatyczne zabezpieczenie przed zamarznięciem instalacji c.o. o przy ok. 6 C. Ograniczenie i blokada zakresu nastaw temperatury (6 28 C) za pomocą sztyftów blokujących. Głowica termostatyczna o zakresie nastaw C z czujnikiem cieczowym. Ograniczenie i blokada zakresu nastaw temperatury za pomocą sztyftów blokujących Sztyfty blokujące i zabezpieczenia przed kradzieżą odrębnie do nabycia , ,20 Głowica termostatyczna HERZ D PROJEKT Głowica termostatyczna PROJEKT D z czujnikiem cieczowym, bez mechanicznego zamknięcia, automatyczne zabezpieczenie przed zamarznięciem instalacji c.o. o przy ok. 6 C. Ograniczenie i blokada zakresu nastaw temperatury (6 28 C) za pomocą sztyftów blokujących ,70 Głowica termostatyczna PROJEKT D o zakresie nastaw C z czujnikiem cieczowym. Ograniczenie i blokada zakresu nastaw temperatury za pomocą sztyftów blokujących Sztyfty blokujące i zabezpieczenia przed kradzieżą odrębnie do nabycia. Głowice termostatyczne HERZ-D DE LUXE ,70 Głowica termostatyczna D DE LUXE, chrom z czujnikiem cieczowym, mechaniczne zamknięcie (w położeniu 0 ), pierścień zabezpieczający i osłaniający, możliwość nastawy zabezpieczenia przed zamarznięciem przy ok. 6 C, zakres nastaw temperatury 6 30 C ,00 Głowice termostatyczne HERZ-Design D ze zdalnym nastawianiem Głowica termostatyczna D DE LUXE, czarna matowa ,50 Głowica termostatyczna D DE LUXE, biała (RAL 9010) ,50 Głowice HERZ De Luxe dostępne są również w innych kolorach Głowica termostatyczna HERZ-Design D ze zdalnym nastawianiem z czujnikiem cieczowym, kapilarą i nasadką zaworową, zakres nastawy temperatury 6 28 C, automatyczne zabezpieczenie przed zamarznięciem instalacji c.o. przy ok. 6 C. Możliwość ograniczenia i blokady zakresu nastawy temperatury za pomocą sztyftów blokujących. Długość kapilary 2 m. Głowica termostatyczna HERZ D/P do zaworów termostatycznych Danfoss RTD ,10 10 Głowica termostatyczna HERZ D/P do bezpośredniego montażu na zaworze RTD. lub na grzejniku kompaktowym z wbudowanym zaworem RTD; z czujnikiem cieczowym, automatyczne zabezpieczenie przed zamarznięciem instalacji c.o. przy ok. 6 C. Ograniczenie i blokada zakresu nastaw temperatury (6 28 C). Wzór opracowany we współpracy z firmą Porsche Design GmbH Zell am see. Uwaga: Producenci grzejników zastrzegają sobie prawo do zmian technicznych ,30

13 Elektroniczne systemy regulacyjne Elektroniczny regulator temperatury pomieszczenia HERZ do regulacji dwupołożeniowej lub pulsacyjnej, z zegarem sterującym Elektroniczny regulator temperatury pomieszczenia do indywidualnej regulacji z programowalnymi czasami i temperaturami. Zegar sterujący z programem tygodniowym i rocznym, automatyczne przełączanie czasu letniego/zimowego. Zakres nastaw 8 do 38 C. Różnica włączania jako regulacja 2-położeniowa 0,4 8 K. Dokładność pomiarów 0,3 K przy 20 C. Parametry 230 V ,50 Regulator temperatury pomieszczenia HERZ do regulacji dwupołożeniowej Parametry Elektroniczny regulator temperatury pomieszczenia 1 zestyk przełączny. Zakres nastaw 10 do 30 C, stała różnica włączania ± 0,2 K. 230 V 50 Hz ,40 Mechaniczny termostat pomieszczenia, bez wyłącznika zegarowego, 230 V Analogowe zadawanie temperatury pokojowej - wartość nastawy 5-30 C. Wyjście: 1 styk przełączny, 230 V ~, 10 (3) A, różnica włączenia przy 20 C = 0,6 K, klasa ochrony IP F ,10 Siłowniki termiczne HERZ Parametry Siłownik termiczny HERZ do regulacji dwupołożeniowej lub pulsacyjnej w stanie bezprądowym zamknięty, z możliwością przestawienia na otwarty w stanie bezprądowym. Gwint przyłączeniowy M 28 x 1, V 50 Hz ,70 Siłownik termiczny HERZ do regulacji dwupołożeniowej lub pulsacyjnej w stanie bezprądowym zamknięty, z możliwością przestawienia na otwarty w stanie bezprądowym. Gwint przyłączeniowy M 30 x 1, V 50 Hz ,70 11

14 HERZ-Ograniczenie temperatury na powrocie HERZ Regulacja temperatury na gałązce powrotnej Mini RTB Ogranicznik temperatury na powrocie Mini RTB Regulacja temperatury na powrocie w zakresie C, możliwość ograniczenia i blokady zakresu nastaw temperatury za pomocą sztyftów blokujących (odrębnie do nabycia). Współpraca ze wszystkimi zaworami HERZ przewidzianymi do pracy termostatycznej. Ogranicznik temperatury na powrocie Mini RTB, chrom Regulacja temperatury na powrocie w zakresie C, możliwość ograniczenia i blokady zakresu nastaw temperatury za pomocą sztyftów blokujących (odrębnie do nabycia). Współpraca ze wszystkimi zaworami HERZ przewidzianymi do pracy termostatycznej. Ogranicznik temperatury na powrocie Mini RTB Zespół o figurze prostej ogranicznik temperatury na powrocie zawór termostatyczny HERZ-TS-90, figura prosta, przyłącze grzejnikowe z uszczelnieniem stożkowym, przyłącze do rur z gwintem zewnętrznym G 3/4 Ogranicznik temperatury na powrocie Mini RTB Zespół o figurze kątowej ogranicznik temperatury na powrocie zawór termostatyczny HERZ-TS-90, figura kątowa, przyłącze grzejnikowe z uszczelnieniem stożkowym, przyłącze do rur z gwintem zewnętrznym G 3/4. Wymiar M 28 x 1, ,50 M 28 x 1, ,70 1/ ,30 1/ ,30 Złączki zaciskowe G 3/4 do rur miedzianych, stalowych lub z tworzywa sztucznego należy zamawiać oddzielnie. 12

15 Zespoły regulacyjne HERZ do ogrzewania podłogowego Systemy regulacyjne Zespół regulacyjny HERZ do ogrzewania podłogowego powierzchni do 45 m² Zespół składa się z: głowicy termostatycznej z czujnikiem powierzchniowym ( ), wyłącznika zabezpieczającego ( ), zaworu termostatycznego HERZ-TS-90 DN 15 ( ), zaworu regulacyjnego HERZ-GP DN 15 ( ). Zespół regulacyjny HERZ do ogrzewania podłogowego powierzchni do 85 m² Zespół składa się z: głowicy termostatycznej z czujnikiem powierzchniowym ( ), wyłącznika zabezpieczającego ( ), zaworu termostatycznego HERZ-TS-90-E DN 15 ( ), zaworu powrotnego HERZ-RL-1-E DN 20 ( ). Zespół regulacyjny HERZ do ogrzewania podłogowego powierzchni do 120 m² Zespół składa się z: głowicy termostatycznej z czujnikiem powierzchniowym ( ), wyłącznika zabezpieczającego ( ), zaworu termostatycznego HERZ-TS-E DN 20 ( ), zaworu powrotnego HERZ-RL-1-E DN 25 ( ). Zespół regulacyjny HERZ do ogrzewania podłogowego powierzchni do 160 m² Zespół składa się z: głowicy termostatycznej z czujnikiem powierzchniowym ( ), wyłącznika zabezpieczającego ( ), zaworu termostatycznego HERZ-TS-E DN 25 ( ), zaworu odcinającego Strömax 4115 DN 32 ( ) , , , ,10 HERZ-Floor Fix, zespół regulacyjny ogrzewania podłogowego do montażu pod tynkiem HERZ-Floor Fix, zespół regulacyjny ogrzewania podłogowego do montażu pod tynkiem, do regulacji temperatury pomieszczenia i ograniczenia temperatury medium. Regulacja temperatury pomieszczenia za pomocą: głowicy termostatycznej ze zdalnym nastawianiem lub siłownika termicznego HERZ. Przyłącze G 3/4 ze stożkiem do złączy zaciskowych HERZ. W dostawie wraz ze skrzynką podtynkową i pokrywą. Pokrywa biała. Średnica 3/ ,90 Zawór strefowy HERZ Zawór strefowy HERZ Sterowanie za pomocą siłowników i głowic termostatycznych HERZ. Figura prosta, przyłącze grzejnikowe z uszczelnieniem stożkowym. Model uniwersalny ze specjalną mufą do rur gwintowanych i przyłączy zaciskowych. Możliwość wymiany wkładki termostatycznej przy pomocy HERZ-Changefix. Średnica 3/ ,70 13

16 Zawory termostatyczne Zawory termostatyczne HERZ-TS-90-V z ciągłą, ukrytą nastawą wstępną HERZ-TS-90-V, zawór termostatyczny figura prosta Przyłącze grzejnikowe z uszczelnieniem stożkowym. Modele uniwersalne ze specjalną mufą do rur gwintowanych i przyłączy zaciskowych. HERZ-TS-90-V, zawór termostatyczny figura kątowa Przyłącze grzejnikowe z uszczelnieniem stożkowym. Modele uniwersalne ze specjalną mufą do rur gwintowanych i przyłączy zaciskowych. HERZ-TS-90-V, zawór termostatyczny figura kątowa specjalna Przyłącze grzejnikowe z uszczelnieniem stożkowym. Modele uniwersalne ze specjalną mufą do rur gwintowanych i przyłączy zaciskowych. Średnica 3/ ,00 1/ ,10 3/ ,50 3/ ,00 1/ ,10 3/ ,50 3/ ,60 1/ ,60 HERZ-TS-90-V, zawór termostatyczny 3-osiowy AB Zawór z lewej strony grzejnika, przyłącze grzejnikowe z uszczelnieniem stożkowym. Modele uniwersalne ze specjalną mufą do rur gwintowanych i przyłączy zaciskowych. 1/ ,10 HERZ-TS-90-V, zawór termostatyczny 3-osiowy CD Zawór z prawej strony grzejnika, przyłącze grzejnikowe z uszczelnieniem stożkowym. Modele uniwersalne ze specjalną mufą do rur gwintowanych i przyłączy zaciskowych. 1/ ,10 HERZ-TS-90-V, zawór termostatyczny figura prosta Przyłącze grzejnikowe z uszczelnieniem stożkowym, przyłącze do rur z gwintem zewnętrznym G 3/4, z uszczelnieniem stożkowym. 1/ ,10 HERZ-TS-90-V, zawór termostatyczny figura kątowa Przyłącze grzejnikowe z uszczelnieniem stożkowym, przyłącze do rur z gwintem zewnętrznym G 3/4, z uszczelnieniem stożkowym. 1/ ,10 HERZ-TS-90-V, zawór termostatyczny figura kątowa specjalna Przyłącze grzejnikowe z uszczelnieniem stożkowym, przyłącze do rur z gwintem zewnętrznym G 3/4, z uszczelnieniem stożkowym. 1/ ,60 HERZ-TS-90-V, zawór termostatyczny 3-osiowy AB Zawór z lewej strony grzejnika. Przyłącze grzejnikowe z uszczelnieniem stożkowym. Przyłącze do rur z gwintem zewnętrznym G 3/4, z uszczelnieniem stożkowym. 1/ ,10 HERZ-TS-90-V, zawór termostatyczny 3-osiowy CD Zawór z prawej strony grzejnika. Przyłącze grzejnikowe z uszczelnieniem stożkowym. Przyłącze do rur z gwintem zewnętrznym G 3/4, z uszczelnieniem stożkowym. 1/ ,10 HERZ-TS-90-V, zawór termostatyczny figura prosta Specjalna mufa x gwint zewnętrzny G 3/4, z uszczelnieniem stożkowym. Modele uniwersalne ze specjalną mufą do rur gwintowanych i przyłączy zaciskowych. 1/ ,70 HERZ-TS-90-V, zawór termostatyczny figura prosta 2 x gwint zewnętrzny G 3/4, uszczelnienie stożkowe. 1/ ,70 Modele uniwersalne HERZ-TS-90-V o figurze prostej i kątowej są dostępne także w wymiarach montażowych zgodnych z serią montażową D. 14

17 Zawory termostatyczne Zawory termostatyczne HERZ-TS-98-V z ciągłą, widoczną nastawą wstępną HERZ-TS-98-V, zawór termostatyczny figura prosta Przyłącze grzejnikowe z uszczelnieniem stożkowym. Modele uniwersalne ze specjalną mufą do rur gwintowanych i przyłączy zaciskowych. HERZ-TS-98-V, zawór termostatyczny figura kątowa Przyłącze grzejnikowe z uszczelnieniem stożkowym. Modele uniwersalne ze specjalną mufą do rur gwintowanych i przyłączy zaciskowych. HERZ-TS-98-V, zawór termostatyczny figura kątowa specjalna Przyłącze grzejnikowe z uszczelnieniem stożkowym. Modele uniwersalne ze specjalną mufą do rur gwintowanych i przyłączy zaciskowych. Średnica 3/ ,00 1/ ,10 3/ ,50 3/ ,00 1/ ,10 3/ ,50 3/ ,60 1/ ,60 HERZ-TS-98-V, zawór termostatyczny 3-osiowy AB Zawór z lewej strony grzejnika, przyłącze grzejnikowe z uszczelnieniem stożkowym. Modele uniwersalne ze specjalną mufą do rur gwintowanych i przyłączy zaciskowych. 1/ ,70 HERZ-TS-98-V, zawór termostatyczny 3-osiowy CD Zawór z prawej strony grzejnika, przyłącze grzejnikowe z uszczelnieniem stożkowym. Modele uniwersalne ze specjalną mufą do rur gwintowanych i przyłączy zaciskowych. 1/ ,70 Uwaga: pozostałe figury dostępne jak dla HERZ-TS-90-V Modele uniwersalne HERZ-TS-98-V o figurze prostej i kątowej są dostępne także w wymiarach montażowych zgodnych z serią montażową D. Zawory termostatyczne HERZ-TS-FV o precyzyjnej regulacji, z widoczną nastawą wstępną HERZ-TS-FV, zawór termostatyczny - figura prosta Przyłącze grzejnikowe z uszczelnieniem stożkowym. Modele uniwersalne ze specjalną mufą do rur gwintowanych i przyłączy zaciskowych. Średnica 1/ ,00 HERZ-TS-FV, zawór termostatyczny - figura kątowa Przyłącze grzejnikowe z uszczelnieniem stożkowym. Modele uniwersalne ze specjalną mufą do rur gwintowanych i przyłączy zaciskowych. 1/ ,00 Zawory trójdrogowe CALIS-TS-RD do sterowania termostatycznego, rozdział 100%, gwint przyłączeniowy M 28x1,5 DN Przyłącze CALIS-TS-RD, zawór trójdrogowy z uszczelnieniem płaskim, bez przyłączy, z kapturkiem gwintowanym. Przyłącza do rur należy zamawiać oddzielnie k vs = 3, k vs = 3, k vs = 6, k vs = 6, / , , ¼ , ½ ,80 Uwaga: Przyłącza do zaworów CALIST-TS-RD należy dobrać ze strony 72 cennika. 15

18 Zawory termostatyczne HERZ-TS-90 Zawory termostatyczne HERZ-TS-90, zawór termostatyczny figura prosta Przyłącze grzejnikowe z uszczelnieniem stożkowym. Modele uniwersalne ze specjalną mufą do rur gwintowanych i przyłączy zaciskowych. Średnica 3/ ,90 1/ ,70 Modele standardowe z mufą gwintowaną. HERZ-TS-90, zawór termostatyczny figura kątowa Przyłącze grzejnikowe z uszczelnieniem stożkowym. Modele uniwersalne ze specjalną mufą do rur gwintowanych i przyłączy zaciskowych. 3/ , ,10 3/ ,90 1/ ,70 Modele standardowe z mufą gwintowaną. HERZ-TS-90, zawór termostatyczny figura kątowa specjalna Przyłącze grzejnikowe z uszczelnieniem stożkowym. Modele uniwersalne ze specjalną mufą do rur gwintowanych i przyłączy zaciskowych. 3/ , ,10 3/ ,90 1/ ,00 HERZ-TS-90, zawór termostatyczny 3-osiowy AB Zawór z lewej strony grzejnika, przyłącze grzejnikowe z uszczelnieniem stożkowym. Modele uniwersalne ze specjalną mufą do rur gwintowanych i przyłączy zaciskowych. HERZ-TS-90, zawór termostatyczny 3-osiowy CD Zawór z prawej strony grzejnika, przyłącze grzejnikowe z uszczelnieniem stożkowym. Modele uniwersalne ze specjalną mufą do rur gwintowanych i przyłączy zaciskowych. 3/ ,40 3/ ,30 1/ ,30 3/ ,30 1/ ,30 Uwaga: pozostałe figury dostępne jak dla HERZ-TS-90-V Modele uniwersalne HERZ-TS-90 o figurze prostej i kątowej są dostępne także w wymiarach montażowych zgodnych z serią montażową D. Zawory termostatyczne HERZ-TS-E o zwiększonym przepływie do instalacji grawitacyjnych i jednorurowych Średnica HERZ-TS-E, zawór termostatyczny figura prosta Modele standardowe z mufą gwintowaną. Przyłącze grzejnikowe z uszczelnieniem stożkowym. 1/2 kvs 5,1 3/4 kvs 5, , ,60 1 kvs 5, ,00 HERZ-TS-E, zawór termostatyczny figura kątowa Modele standardowe z mufą gwintowaną. Przyłącze grzejnikowe z uszczelnieniem stożkowym. 1/2 kvs 5,1 3/4 kvs 5, , ,60 1 kvs 5, ,00 Wymiary montażowe odbiegają od zaworów HERZ-TS-90 o tych samych średnicach. Zawory powrotne HERZ-RL-1-E o zwiększonym przepływie do instalacji jednorurowych i grawitacyjnych strona

19 Zawory powrotne Zawory powrotne HERZ-RL-5 z nastawą wstępną HERZ-RL-5, zawór powrotny figura prosta Przyłącze grzejnikowe z uszczelnieniem stożkowym. Modele uniwersalne ze specjalną mufą do rur gwintowanych i przyłączy zaciskowych. Wymiary montażowe odpowiadają DIN 3842 szereg 1, DARE Ms-K. HERZ-RL-5, zawór powrotny figura kątowa Przyłącze grzejnikowe z uszczelnieniem stozkowym. Modele uniwersalne ze specjalną mufą do rur gwintowanych i przyłączy zaciskowych. Wymiary montażowe odpowiadają DIN 3842 szereg 1, EARE Ms-K. HERZ-RL-5, zawór powrotny figura prosta Przyłącze grzejnikowe z uszczelnieniem stożkowym. Przyłącze do rur z gwintem zewnętrznym G 3/4, z uszczelnieniem stożkowym. Średnica 3/ ,50 1/ ,20 3/ ,80 3/ ,50 1/ ,20 3/ ,80 1/ ,70 HERZ-RL-5, zawór powrotny figura kątowa Przyłącze grzejnikowe z uszczelnieniem stożkowym. Przyłącze do rur z gwintem zewnętrznym G 3/4, z uszczelnieniem stożkowym. 1/ ,20 Zawory powrotne HERZ-RL-1 HERZ-RL-1, zawór powrotny figura prosta Przyłącze grzejnikowe z uszczelnieniem stożkowym. Modele uniwersalne ze specjalną mufą do rur gwintowanych i przyłączy zaciskowych. HERZ-RL-1, zawór powrotny figura kątowa Przyłącze grzejnikowe z uszczelnieniem stożkowym. Modele uniwersalne ze specjalną mufą do rur gwintowanych i przyłączy zaciskowych. HERZ-RL-1, zawór powrotny figura prosta Przyłącze grzejnikowe z uszczelnieniem stożkowym. Przyłącze do rur z gwintem zewnętrznym G 3/4, z uszczelnieniem stożkowym. Średnica 3/ ,70 1/ ,10 3/ ,90 3/ ,70 1/ ,10 3/ ,90 1/ ,10 HERZ-RL-1, zawór powrotny figura kątowa Przyłącze grzejnikowe z uszczelnieniem stożkowym. Przyłącze do rur z gwintem zewnętrznym G 3/4, z uszczelnieniem stożkowym. 1/ ,10 Zawory powrotne HERZ-RL-1 o zwiększonym przepływie do instalacji grawitacyjnych i jednorurowych HERZ-RL-1-E, zawór powrotny figura prosta Przyłącze grzejnikowe z uszczelnieniem stożkowym. Modele uniwersalne z mufą gwintowaną. HERZ-RL-1-E, zawór powrotny figura kątowa Przyłącze grzejnikowe z uszczelnieniem stożkowym. Modele uniwersalne z mufą gwintowaną. Średnica 1/ ,70 3/ , ,90 1/ ,70 3/ , ,90 17

20 Głowice i zawory termostatyczne DE LUXE Głowice termostatyczne HERZ DE LUXE z gwintem przyłączeniowym M 28 x 1,5 do wszystkich zaworów termostatycznych HERZ * Głowica termostatyczna DE LUXE, chrom z czujnikiem cieczowym, mechaniczne zamknięcie (w położeniu 0 ), pierścień zabezpieczający i osłaniający, możliwość nastawy zabezpieczenia przed zamarznięciem przy ok. 6 C, zakres nastaw temperatury 6 30 C ,00 Głowica termostatyczna DE LUXE, czarna matowa ,50 Głowica termostatyczna DE LUXE, biała (RAL 9010) ,50 Głowice HERZ De Luxe dostępne są również w innych kolorach Głowice termostatyczne HERZ Mini DE LUXE z gwintem przyłączeniowym M 28 x 1,5 do wszystkich zaworów termostatycznych HERZ * Głowica termostatyczna HERZ Mini DE LUXE, chrom z czujnikiem cieczowym, pierścień osłaniający, zakres nastawy temperatury 6 30 C, mechaniczne zamknięcie (w położeniu 0 ), zabezpieczenie przed zamarznięciem instalacji c.o. przy ok. 6 C ,50 Zawory termostatyczne HERZ-TS-90 DE LUXE, modele uniwersalne Średnica HERZ-TS-90, zawór termostatyczny DE LUXE Figura prosta, chrom Przyłącze grzejnikowe z uszczelnieniem stożkowym, model uniwersalny ze specjalną mufą do rur gwintowanych i przyłączy zaciskowych. 1/ ,70 czarny matowy ,70 biały (RAL 9010) ,70 HERZ-TS-90, zawór termostatyczny DE LUXE Figura kątowa, chrom ,70 Przyłączenie grzejnikowe i rury jak czarny matowy 1/ ,70 biały (RAL 9010) ,70 HERZ-3-D, zawór termostatyczny DE LUXE 3-osiowy AB, chrom Zawór z lewej strony grzejnika ,70 Przyłączenie grzejnikowe i rury jak /2 czarny matowy ,70 biały (RAL 9010) ,70 HERZ-3-D, zawór termostatyczny DE LUXE 3-osiowy CD, chrom Zawór z prawej strony grzejnika ,70 Przyłączenie grzejnikowe i rury jak /2 czarny matowy ,70 biały (RAL 9010) ,70 Zawory HER-TS-90 DE LUXE dostępne są również w innych kolorach. * jeżeli nie przedstawiono innych danych 18

21 Zawory powrotne HERZ DE LUXE, modele uniwersalne z nastawą wstępną uzyskiwaną poprzez ograniczenie skoku Zawory powrotne DE LUXE Średnica Zawór powrotny DE LUXE Figura prosta, chrom Przyłącze grzejnikowe z uszczelnieniem stożkowym, modele uniwersalne ze specjalną mufą do rur gwintowanych i przyłączy zaciskowych. 1/ ,00 czarny matowy ,00 biały (RAL 9010) ,00 Zawór powrotny DE LUXE Figura kątowa, chrom Przyłączenie grzejnika i rury jak ,00 czarny matowy ,00 1/2 biały (RAL 9010) ,00 Zawory powrotne De Luxe dostępne są również w innych kolorach 19

22 Regulacyjne zawory grzejnikowe HERZ-GP Nastawa wstępna poprzez ograniczenie skoku grzybka Regulacyjne zawory grzejnikowe HERZ-GP, regulacyjny zawór grzejnikowy Figura prosta Przyłącze grzejnikowe z uszczelnieniem stożkowym. Modele uniwersalne ze specjalną mufą do rur gwintowanych i przyłączy zaciskowych. HERZ-GP, regulacyjny zawór grzejnikowy Figura kątowa Przyłącze grzejnikowe z uszczelnieniem stożkowym. Modele uniwersalne ze specjalną mufą do rur gwintowanych i przyłączy zaciskowych. HERZ-GP, regulacyjny zawór grzejnikowy Figura prosta Przyłącze grzejnikowe z uszczelnieniem stożkowym, przyłącze do rur z gwintem zewnętrznym G 3/4, z uszczelnieniem stożkowym. Średnica 3/ ,20 1/ ,20 3/ ,30 3/ ,80 1/ ,80 3/ ,70 1/ ,20 HERZ-GP, regulacyjny zawór grzejnikowy Figura kątowa Przyłącze grzejnikowe z uszczelnieniem stożkowym, przyłącze do rur z gwintem zewnętrznym G 3/4, z uszczelnieniem stożkowym. 1/ ,80 Regulacyjne zawory grzejnikowe HERZ-AS Dokładna regulacja za pomocą wysuwanego grzybka dławiącego HERZ-AS, regulacyjny zawór grzejnikowy Figura prosta Modele uniwersalne z gwintowaną mufą. Średnica ,90 1 ¼ ,40 HERZ-AS, regulacyjny zawór grzejnikowy Figura kątowa Modele uniwersalne z gwintowaną mufą ,60 1 ¼ ,40 20

23 System przyłączeniowy HERZ-3000 do grzejników kompaktowych Elementy przyłączeniowe HERZ-3000 do instalacji dwururowych z odcięciem poprzez zawory kulowe Element przyłączeniowy PROJEKT o figurze prostej z zaworami odcinającymi kulowymi Rozstaw króćców przyłączeniowych 50 mm, przyłącze grzejnikowe G 3/4 ze stożkiem, swobodnie obracające się nakrętki. Przyłącze do rur z gwintem zewnętrznym G 3/4, z uszczelnieniem stożkowym do przyłączy zaciskowych. Złącza zaciskowe należy zamawiać oddzielnie. Element przyłączeniowy PROJEKT o figurze kątowej z zaworami odcinającymi kulowymi Rozstaw króćców przyłączeniowych 50 mm, przyłącze grzejnikowe G 3/4 ze stożkiem, swobodnie obracające się nakrętki. Przyłącze do rur z gwintem zewnętrznym G 3/4, z uszczelnieniem stożkowym do przyłączy zaciskowych. Złącza zaciskowe należy zamawiać oddzielnie. Przyłącze G 3/ ,90 G 3/ ,90 Element przyłączeniowy PROJEKT o figurze prostej z zaworami odcinającymi kulowymi Rozstaw króćców przyłączeniowych 50 mm, przyłącze grzejnikowe Rp 1/2 (2 nyple ), swobodnie obracające się nakrętki. Przyłącze do rur z gwintem zewnętrznym G 3/4, z uszczelnieniem stożkowym do przyłączy zaciskowych. Złącza zaciskowe należy zamawiać oddzielnie. Element przyłączeniowy PROJEKT o figurze kątowej z zaworami odcinającymi kulowymi Rozstaw króćców przyłączeniowych 50 mm, przyłącze grzejnikowe Rp 1/2 (2 nyple ), swobodnie obracające się nakrętki. Przyłącze do rur z gwintem zewnętrznym G 3/4, z uszczelnieniem stożkowym do przyłączy zaciskowych. Złącza zaciskowe należy zamawiać oddzielnie. Rp 1/2 x G 3/4 Rp 1/2 x G 3/ , ,20 z odcięciem, przyłącze grzejnikowe G 3/4 G 3/4 Element przyłączeniowy HERZ-3000 o figurze prostej Rozstaw króćców przyłączeniowych 50 mm, przyłącze grzejnikowe G 3/4 ze stożkiem, swobodnie obracające się nakrętki. Przyłącze do rur z gwintem zewnętrznym G 3/4, z uszczelnieniem stożkowym do przyłączy zaciskowych. Złącza zaciskowe należy zamawiać oddzielnie. Element przyłączeniowy HERZ-3000 o figurze kątowej Rozstaw króćców przyłączeniowych 50 mm, przyłącze grzejnikowe G 3/4 ze stożkiem, swobodnie obracające się nakrętki. Przyłącze do rur z gwintem zewnętrznym G 3/4, z uszczelnieniem stożkowym do przyłączy zaciskowych. Złącza zaciskowe należy zamawiać oddzielnie. Przyłącze G 3/ ,50 G 3/ ,50 z odcięciem, przyłącze grzejnikowe Rp 1/2 Rp 1/2 Przyłącze Element przyłączeniowy HERZ-3000 o figurze prostej Rozstaw króćców przyłączeniowych 50 mm, przyłącze grzejnikowe Rp 1/2 ze swobodnie obracającymi się nakrętkami, w komplecie z 2 nyplami Przyłącze do rur z gwintem zewnętrznym G 3/4, z uszczelnieniem stożkowym do przyłączy zaciskowych. Złącza zaciskowe należy zamawiać oddzielnie. Rp 1/2 x G 3/ ,20 Element przyłączeniowy HERZ-3000 o figurze kątowej Rozstaw króćców przyłączeniowych 50 mm, przyłącze grzejnikowe Rp 1/2 ze swobodnie obracającymi się nakrętkami, w komplecie z 2 nyplami Przyłącze do rur z gwintem zewnętrznym G 3/4, z uszczelnieniem stożkowym do przyłączy zaciskowych. Złącza zaciskowe należy zamawiać oddzielnie. Rp 1/2 x G 3/ ,20 21

24 Przyłącze krzyżakowe System przyłączeniowy HERZ do grzejników kompaktowych Przyłącze krzyżakowe w formie X do rozstawu rur 50 mm Przyłącze z uszczelnieniem stożkowym G 3/4 ze swobodnie obracającymi się nakrętkami z odcięciem, spustem i napełnieniem. Przyłącze do rur z gwintem zewnętrznym G 3/4, z uszczelnieniem stożkowym do przyłączy zaciskowych. Złącza zaciskowe należy zamawiać oddzielnie. Średnica G 3/ ,00 Przyłącze krzyżakowe w formie X do rozstawu rur 50 mm Przyłącze z uszczelnieniem stożkowym G 3/4 ze swobodnie obracającymi się nakrętkami. Przyłącze do rur z gwintem zewnętrznym G 3/4, z uszczelnieniem stożkowym do przyłączy zaciskowych. Złącza zaciskowe należy zamawiać oddzielnie. Średnica G 3/ ,20 Kolano przyłączeniowe HERZ Kolano przyłączeniowe 90 ze swobodnie obracającą się nakrętką, do zaworów czterodrogowych o figurze prostej przy podłączeniu rur ze ściany. Średnica G 3/ ,60 Uwaga: Wersję kątową powyższych przyłączy krzyżakowych można osiągnąć poprzez dołączenie do nich kolan przyłączeniowych. 22

25 Komplety przyłączeniowe Komplety przyłączeniowe HERZ-2000 HERZ-TS-90, zawór termostatyczny figura kątowa specjalna z zaworem odpowietrzającym Przyłącze grzejnikowe z uszczelnieniem stożkowym. Zamontowane złącze zaciskowe Wymiar 1/2 x ,50 Rura łącząca 15 x 1 miedziana, niklowana : długość rury 550 mm : długość rury 1000 mm , ,60 Korpus obejścia do układu dwururowego z możliwością odcięcia i regulacji Przyłącze grzejnikowe z uszczelnieniem stożkowym. Zamontowane złącze zaciskowe Przyłącza do rur należy zamawiać oddzielnie. Gwint przyłącza do rur G 3/4 z uszczelnieniem stożkowym. Korpus obejścia do układu dwururowego, figura kątowa z możliwością odcięcia i regulacji Przyłącze grzejnikowe z uszczelnieniem stożkowym. Zamontowane złącze zaciskowe Przyłącza do rur należy zamawiać oddzielnie. Gwint przyłącza do rur G 3/4 z uszczelnieniem stożkowym. Uwaga: Dostępne są również odmiany do instalacji jednorurowej Zawory czterodrogowe HERZ-VUA do grzejników drabinkowych 1/2 x G 3/4 1/2 x G 3/ , ,60 Wymiar HERZ-VUA-40, zawór czterodrogowy z nastawą Figura prosta do instalacji dwururowych Przyłączenie grzejnika dolno-środkowe lub boczne od dołu z uszczelnieniem płaskim, z rurką nurnikową l = 150 mm, Ø = 11 mm. Rozstaw rur 40 mm. Możliwość demontażu grzejnika pod ciśnieniem, wymiana wkładki termostatycznej pod ciśnieniem za pomocą przyrządu HERZ-Changefix. Gwint przyłącza do rur 3/4 z uszczelnieniem stożkowym. Przyłącza do rur należy zamawiać oddzielnie. 1/2 150/ ,40 HERZ-VUA-40, zawór czterodrogowy z nastawą Figura kątowa do instalacji dwururowych Przyłączenie grzejnika dolno-środkowe lub boczne od dołu z uszczelnieniem płaskim, z rurką nurnikową l = 150 mm, Ø = 11 mm. Rozstaw rur 40 mm. Możliwość demontażu grzejnika pod ciśnieniem, wymiana wkładki termostatycznej pod ciśnieniem za pomocą przyrządu HERZ-Changefix. Gwint przyłącza do rur 3/4 z uszczelnieniem stożkowym. Przyłącza do rur należy zamawiać oddzielnie. Uwaga: zasilanie z prawej strony zaworu. 1/2 150/ ,60 HERZ-VUA-50 - zawór czterodrogowy, figura prosta do instalacji dwururowych z gwintem M 30 x 1,5 do głowicy typu H. Przyłącze grzejnika dolno-środkowe, z uszczelnieniem płaskim, rurka nurnikowa I = 290, Ø = 11 mm. Rozstaw rur 50 mm. Możliwość nastawy częściowego ograniczenia przepływu, możliwość demontażu grzejnika oraz wymiany wkładki termostatycznej pod ciśnieniem za pomocą klucza HERZ-Changefix H. Przyłącza do rur G 3/4. ze stożkiem. Złącza zaciskowe oddzielnie do zamówienia / ,20 HERZ-VUA-50 - zawór czterodrogowy, figura kątowa do instalacji dwururowych z gwintem M 30 x 1,5 do głowicy typu H. Przyłącze grzejnika dolno-środkowe, z uszczelnieniem płaskim, rurka nurnikowa I = 150, Ø = 11 mm. Rozstaw rur 50 mm. Częściowe ograniczenie przepływu przy pracy termostatycznej, możliwość demontażu grzejnika oraz wymiany wkładki termostatycznej pod ciśnieniem za pomocą klucza HERZ-Changefix H. Przyłącza do rur G 3/4 ze stożkiem. Złącza zaciskowe oddzielnie do zamówienia / ,80 Uwaga: Dostępne są również odmiany do instalacji jednorurowej 23
