Regulator przepływu ze zintegrowanym zaworem regulacyjnym (PN 16, 25, 40*) AFQM, AFQM 6 montaż na rurociągu zasilającym i powrotnym

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "Regulator przepływu ze zintegrowanym zaworem regulacyjnym (PN 16, 25, 40*) AFQM, AFQM 6 montaż na rurociągu zasilającym i powrotnym"

Transkrypt

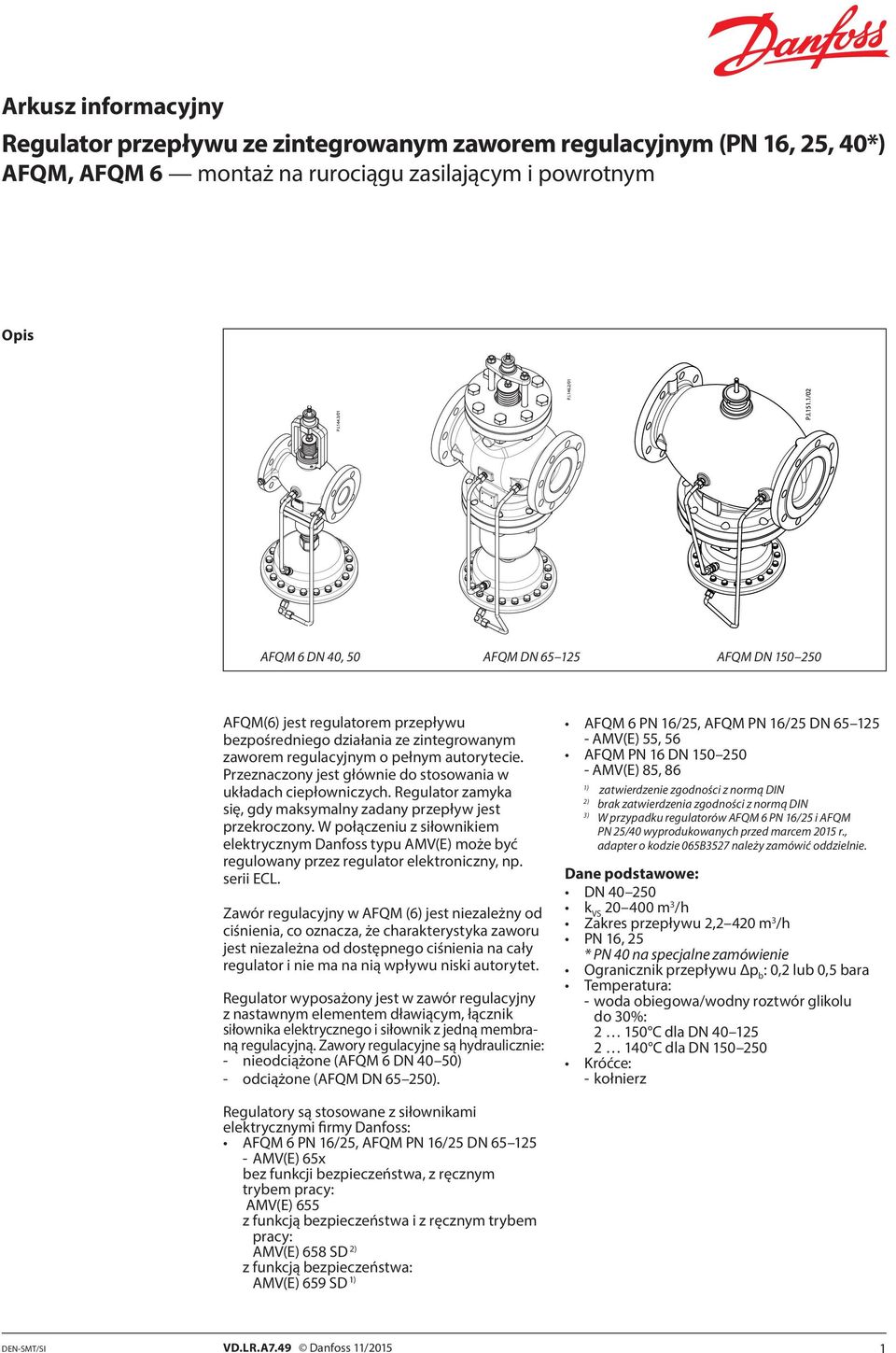

1 Arkusz informacyjny Regulator przepływu ze zintegrowanym zaworem regulacyjnym (PN 16, 5, 40*) AFQM, AFQM 6 montaż na rurociągu zasilającym i powrotnym Opis AFQM 6 DN 40, 50 AFQM DN AFQM DN AFQM(6) jest regulatorem przepływu bezpośredniego działania ze zintegrowanym zaworem regulacyjnym o pełnym autorytecie. Przeznaczony jest głównie do stosowania w układach ciepłowniczych. Regulator zamyka się, gdy maksymalny zadany przepływ jest przekroczony. W połączeniu z siłownikiem elektrycznym Danfoss typu AMV(E) może być regulowany przez regulator elektroniczny, np. serii ECL. Zawór regulacyjny w AFQM (6) jest niezależny od ciśnienia, co oznacza, że charakterystyka zaworu jest niezależna od dostępnego ciśnienia na cały regulator i nie ma na nią wpływu niski autorytet. Regulator wyposażony jest w zawór regulacyjny z nastawnym elementem dławiącym, łącznik siłownika elektrycznego i siłownik z jedną membraną regulacyjną. Zawory regulacyjne są hydraulicznie: - nieodciążone (AFQM 6 DN 40 50) - odciążone (AFQM DN 65 50). AFQM 6 PN 16/5, AFQM PN 16/5 DN AMV(E) 55, 56 AFQM PN 16 DN AMV(E) 85, 86 1) zatwierdzenie zgodności z normą DIN ) brak zatwierdzenia zgodności z normą DIN 3) W przypadku regulatorów AFQM 6 PN 16/5 i AFQM PN 5/40 wyprodukowanych przed marcem 015 r., adapter o kodzie 065B357 należy zamówić oddzielnie. Dane podstawowe: DN k VS m 3 /h Zakres przepływu, 40 m 3 /h PN 16, 5 * PN 40 na specjalne zamówienie Ogranicznik przepływu Δp b : 0, lub 0,5 bara Temperatura: - woda obiegowa/wodny roztwór glikolu do 30%: 150 C dla DN C dla DN Króćce: - kołnierz Regulatory są stosowane z siłownikami elektrycznymi firmy Danfoss: AFQM 6 PN 16/5, AFQM PN 16/5 DN AMV(E) 65x bez funkcji bezpieczeństwa, z ręcznym trybem pracy: AMV(E) 655 z funkcją bezpieczeństwa i z ręcznym trybem pracy: AMV(E) 658 SD ) z funkcją bezpieczeństwa: AMV(E) 659 SD 1) 1

2 Zamawianie Przykład: Regulator przepływu ze zintegrowanym zaworem regulacyjnym, DN 65, kvs 50, PN 16, ogranicznik przepływu Δp b 0, bar, T max. 150 C; kołnierz - 1 regulator AFQM DN 65 Nr kat.: 003G6056 Dostarczany regulator jest kompletnie zmontowany, łącznie z rurkami impulsowymi pomiędzy zaworem a siłownikiem. Siłownik elektryczny AMV(E) należy zamawiać oddzielnie. Regulator AFQM 6 Rysunek Regulator AFQM Rysunek DN k VS m 3 /h PN Króćce Nr kat G G1083 Kołnierz zg. z EN G G1085 DN k VS Nr kat. PN Króćce (m 3 /h) Δp b = 0, bara Δp b = 0,5 bara G G G G G G G G G G Kołnierz zg. z EN G G G G G G G G1091 Części zamienne Rysunek Typ DN k VS (m 3 /h) Nr kat. Wkład zaworu 65/80 50/80 065B /15 15/ B795 Wkład zaworu regulacyjnego B B973 Typ Do regulatora Δp b (bar) Nr kat. AFQM 6 003G104 0, Siłownik 003G106 AFQM 0,5 003G107 Typ Nr kat. Adapter do połączenia z AMV(E) 41x, 61x, 63x/AFQM 6 003G145 Adapter do połączenia z AMV(E) 41x, 61x, 63x/AFQM 003G146

3 Dane techniczne Zawór AFQM 6 Średnica nominalna DN k VS 0 3 Zakres maks. p 1) b = od m 3 /h, 3, nastaw przepływu 0, bara do Skok mm 8 1 Autorytet zaworu regulacyjnego % 100 Charakterystyka zaworu Liniowa 3) Współczynnik kawitacji z 0,55 0,5 Przeciek wg IEC 534 % k VS 0,01 Ciśnienie nominalne PN 16, 5 Min. różnica ciśnień Patrz uwaga ) Maks. różnica ciśnień PN 16 bar 16 Maks. różnica ciśnień PN 5 0 Czynnik Woda obiegowa/wodny roztwór glikolu do 30% ph czynnika Min. 7, max.10 Temperatura czynnika C 150 Króćce Kołnierz Materiał Korpus zaworu PN 16 Żeliwo szare EN-GJL-50 (GG-5) PN 5 Żeliwo sferoidalne EN-GJS LT (GGG-40.3) Gniazdo zaworu DP, CV Stal nierdzewna Grzybek zaworu DP, CV Stal nierdzewna Uszczelnienie DP EPDM Uszczelnienie CV Metal Wkład zaworu Odciążenie hydrauliczne regulacyjnego - Wkład zaworu Mieszek (stal nierdzewna ) Uwaga: DP regulator różnicy ciśnień, CV zawór regulacyjny 1) p b mierniczy spadek ciśnienia na ograniczniku przepływu ) W zależności od przepływu i wartości k VS ; dla Q nastawy = Q max. -> p min. 0,5 bara; dla Q nastawy < Q max. -> p 3) Możliwość przekształcenia na logarytmiczną przy użyciu siłownika AME 65x. min Q k VS pb Siłownik AFQM 6 Do zaworu DN Powierzchnia robocza cm 50 Maks. ciśnienie robocze Mierniczy spadek ciśnienia na bar 0, ograniczniku przepływu Δp b Materiał Obudowa Stal nierdzewna, nr mat Membrana EPDM (rolkowa, wzmocniona włókniną) Rurka impulsowa Rurka ze stali nierdzewnej Ø 10 0,8 mm 5 3

4 Dane techniczne (ciąg dalszy) Zawór AFQM Średnica nominalna DN k VS m 3 /h ,6 8,0 1, p Zakres maks. b = 0, bara od do nastaw m 3 /h przepływu od 5,6 8,0 1, Δp 1) b = 0,5 bara do Skok mm Autorytet zaworu regulacyjnego % 100 Charakterystyka zaworu Liniowa 3) Współczynnik kawitacji z 0,5 0,4 0,35 0,3 0,3 0, 0, Przeciek wg IEC 534 % k VS 0,01 Ciśnienie nominalne PN 16, 5 16 Min. różnica ciśnień Patrz uwaga ) Maks. różnica ciśnień PN 16 bar Maks. różnica ciśnień PN Czynnik Woda obiegowa/wodny roztwór glikolu do 30% ph czynnika Min. 7, max.10 Temperatura czynnika C Króćce Kołnierz Materiał Korpus zaworu PN 16 PN 5 Żeliwo szare EN-GJL-50 (GG-5) Żeliwo sferoidalne EN-GJS LT (GGG-40.3) Gniazdo zaworu DP, CV Stal nierdzewna Grzybek zaworu DP, CV Stal nierdzewna Stal nierdzewna Uszczelnienie DP, CV Odciążenie hydrauliczne Wkład zaworu regulacyjnego Wkład zaworu Mieszek (stal nierdzewna ) EPDM - Tłok Membrana (EPDM) Uwaga: DP regulator różnicy ciśnień, CV zawór regulacyjny 1) p b mierniczy spadek ciśnienia na ograniczniku przepływu ) W zależności od przepływu i wartości k VS ; dla Q nastawy = Q max. -> p min. 0,5 bara; dla Q nastawy < Q max. -> p 3) Możliwość przekształcenia na logarytmiczną przy użyciu siłownika AME 65x. min Q k VS pb Siłownik AFQM Do zaworu DN Powierzchnia robocza cm 50 Maks. ciśnienie robocze 16 lub 5 Mierniczy spadek ciśnienia na bar ograniczniku przepływu p b 0, lub 0,5 Materiał Obudowa Stal nierdzewna Membrana EPDM (rolkowa, wzmocniona włókniną) Rurka impulsowa Rurka ze stali nierdzewnej Ø 10 0,8 mm 4

5 Przykład zastosowania - Montaż na rurociągu powrotnym Podłączenie bezpośrednie układu ogrzewania Podłączenie pośrednie układu ogrzewania - Montaż na rurociągu zasilającym Podłączenie bezpośrednie układu ogrzewania Podłączenie pośrednie układu ogrzewania Pozycje montażu DN 40 80, T max. 10 C Regulatory mogą być montowane z łącznikiem siłownika elektrycznego skierowanym poziomo lub w górę. DN T max. 10 C DN 40 80, T max. > 10 C DN Regulatory mogą być montowane z łącznikiem siłownika elektrycznego skierowanym w górę. DN T max. > 10 C DN

6 Zależność ciśnienia od temperatury P max. (bar) P max. (bar) PN 16 EN-GJL-50 (GG-5) PN 5 EN-GJS-400 (GGG-40.3) (dla DN ) Maksymalne dopuszczalne ciśnienie robocze jako funkcja temperatury czynnika (zg. z EN 109-) Wykres przepływu Wykres doboru i nastawy Zależność pomiędzy rzeczywistym przepływem a liczbą obrotów na ograniczniku przepływu. Podane wartości są przybliżone. Skok DN 50 k VS 400 DN 150 k VS 80 DN 00 k VS 30 DN 15 k VS 160 DN 100 k VS 15 Przepływ DN 65 k VS 50 DN 80 k VS 80 Przepływ DN 50 k VS 3 DN 40 k VS 0 Obroty 1 = 360º Przepływ jest nastawiany na ograniczniku przepływu przez obrót śruby przeciwnie do ruchu wskazówek zegara. Pokazano przepływ wody przy różnicy ciśnień na ograniczniku 0, bara (0 kpa) i na regulatorze od 0,5 bara (50 kpa) do maks. różnicy ciśnień. 6

7 Wykres przepływu Wykres doboru i nastawy Zależność pomiędzy rzeczywistym przepływem a liczbą obrotów na ograniczniku przepływu. Podane wartości są przybliżone. Skok DN 50 k VS 400 DN 00 k VS 30 DN 150 k VS 80 DN 15 k VS 160 DN 100 k VS 100 Przepływ DN 80 k VS 80 DN 65 k VS 50 Przepływ Obroty 1 = 360º Przepływ jest nastawiany na ograniczniku przepływu przez obrót śruby przeciwnie do ruchu wskazówek zegara. Pokazano przepływ wody przy różnicy ciśnień na ograniczniku 0,5 bara (50 kpa) i na regulatorze od 0,5 bara (50 kpa) do maks. różnicy ciśnień. 7

8 Dobór regulatora - Podłączenie bezpośrednie układu ogrzewania Przykład 1 Zawór regulacyjny z siłownikiem (MCV) do obiegu z podmieszaniem w układzie ogrzewania podłączonym bezpośrednio wymaga różnicy ciśnienia 0, bara (0 kpa) i przepływu poniżej 8000 l/h. Dane: Q max. p min. = 8,0 m 3 /h (8000 l/h) = 0,8 bara (80 kpa) 1) p obiegu = 0,1 bara (10 kpa) p MCV = 0, bara (0 kpa) (wymagana wartość) Uwaga: 1) p obiegu odpowiada wymaganemu ciśnieniu pompy w obiegu ogrzewania i nie jest uwzględniane przy doborze regulatora AFQM. Całkowity (możliwy) spadek ciśnienia na regulatorze wynosi: p AFQM,A = p min. p AFQM,A = 0,8 bara (80 kpa) Możliwe spadki ciśnienia w rurociągach, elementach odcinających, ciepłomierzach i innych elementach instalacji zostały pominięte. Na podstawie wykresu przepływu (strona 7) wybrano regulator z najmniejszą możliwą wartością k VS, uwzględniając przy wyborze dostępne zakresy przepływu. k VS = 0 m 3 /h Minimalna wymagana różnica ciśnień na wybranym regulatorze obliczana jest za pomocą wzoru: p AFQM, MIN Q k max. VS p AFQM,MIN = 0,36 bara (36 kpa) p AFQM,A > p AFQM,MIN 0,8 bara > 0,36 bara 0,8 pmcv 0,0 Rozwiązanie: W przykładzie wybrano regulator AFQM 6 DN 40 o wartości k VS 0 i zakresie nastawy przepływu, 11 m 3 /h. max. obiegu max. obiegu 8

9 Dobór regulatora (ciąg dalszy) - Podłączenie pośrednie układu ogrzewania Przykład Zawór regulacyjny z siłownikiem (MCV) do układu ogrzewania podłączonego pośrednio wymaga różnicy ciśnień 0, bara (0 kpa) i przepływu mniejszego niż 000 l/h. Dane: Q max. = m 3 /h ( 000 l/h) p min. = 0,8 bara (80 kpa) p wymiennika = 0,1 bara (10 kpa) p MCV = 0, bara (0 kpa) (wymagana wartość) Całkowity (możliwy) spadek ciśnienia na regulatorze wynosi: p AFQM,A = p min. p wymiennika = 0,8 0,1 p AFQM,A = 0,7 bara (70 kpa) Możliwe spadki ciśnienia w rurociągach, elementach odcinających, ciepłomierzach i innych elementach instalacji zostały pominięte. Na podstawie wykresu przepływu (strona 7) wybrano regulator z najmniejszą możliwą wartością k VS, uwzględniając przy wyborze dostępne zakresy przepływu. k VS = 50 m 3 /h Minimalna wymagana różnica ciśnień na wybranym regulatorze obliczana jest za pomocą wzoru: p AFQM,MIN Q k max. VS p AFQM,MIN = 0,39 bara (39 kpa) p AFQM,A > p AFQM,MIN 0,7 bara > 0,39 bara pmcv 50,0 Rozwiązanie: W przykładzie wybrano regulator AFQM DN 65 o wartości k VS 50 i zakresie nastawy przepływu 5,6 8 m 3 /h. max. wymiennika max. wymiennika 9

10 Budowa 1. Korpus zaworu. Wkład zaworu regulacyjnego 3. Nastawny element dławiący 4. Trzpień zaworu regulacyjnego 5. Gniazdo zaworu 6. Siłownik 7. Membrana regulacji przepływu 8. Wbudowana sprężyna regulacji wielkości przepływu 9. Zabezpieczenie nadmiarowociśnieniowe 10. Wkład zaworu 11. Grzybek zaworu hydraulicznie odciążony 1. Trzpień zaworu 13. Mieszek do odciążenia grzybka zaworu 14. Membrana do odciążenia grzybka zaworu 15. Rurka impulsowa 16. Nakrętka łącząca 17. Górna obudowa membrany 18. Dolna obudowa membrany 19. Pokrywa 0. Mieszek do odciążenia grzybka zaworu regulacyjnego AFQM 6 DN 40, 50 AFQM DN AFQM DN Działanie Przepływ powoduje spadek ciśnienia w nastawnym ograniczniku przepływu (dławiku). Uzyskane ciśnienia zostają przeniesione za pośrednictwem rurki impulsowej do komór siłownika, oddziałując na membranę. Różnica ciśnień (spadek ciśnienia na dławiku) jest regulowana i ograniczana za pomocą wbudowanej sprężyny regulacji przepływu. W celu sterowania maksymalnym przepływem zawór regulacyjny zamyka się przy rosnącej różnicy ciśnień, a otwiera, kiedy ta różnica maleje. Dodatkowo siłownik elektryczny może regulować przepływ w zakresie od 0 do nastawionej maksymalnej wartości przepływu w zależności od obciążenia. Regulator AFQM wyposażony jest w zabezpieczenie nadmiarowo-ciśnieniowe, które chroni membranę regulacyjną przed zbyt dużą różnicą ciśnień. 10

11 Ustawienia Nastawa przepływu Przepływ jest regulowany i ograniczany na dławiku. Nastawę przepływu można wykonać przy wykorzystaniu wykresu przepływu (zobacz stosowną instrukcję) i/lub przy wykorzystaniu wskazań ciepłomierza. Wymiary H 1 H 1 H H L L AMV(E) 55, 56/AFQM 6 AMV(E) 65X/AFQM 6 3) DN L H 1 H Masa zaworu mm (kg) DN L H 1 H Masa zaworu mm (kg)

12 Wymiary (ciąg dalszy) H 1 H 1 H 1 H H 3 H 4 L AMV(E) 55, 56/AFQM DN 65 15, PN 16/5 L AMV(E) 65X/AFQM DN 65 15, PN 16/5 3) L AMV(E) 85, 86/AFQM DN , PN 16 3) W przypadku regulatorów AFQM 6 PN 16/5 i AFQM PN 5/40 wyprodukowanych przed marcem 015 r., adapter o kodzie 065B357 należy zamówić oddzielnie. DN L H 1 H H 3 H 4 Masa zaworu (kg) mm PN 16 PN , , , , VD.LR.A7.49 Produced by Danfoss A/S 11/015
