Przegląd urządzeń: zawory, siłowniki, głowice oraz wyposażenie dodatkowe

Transkrypt

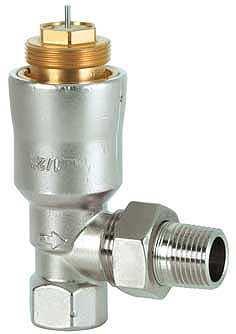

1 2 100 RTN.. STA23, STA63, STA73 VDN../VEN.. AVN15-15 SSA.. VPD../VPE.. AVN15A16 ACVATIX TM Przegląd urządzeń: zawory, siłowniki, głowice oraz wyposażenie dodatkowe do aplikacji z grzejnikami, ogrzewaniem podłogowym i stropami chłodzącymi Samoczynne głowice termostatyczne RTN.. nie wymagające zasilania Zatwierdzone CEN i sprawdzone według DIN EN Całkowicie bezgłośna praca Ręczna nastawa wartości zadanej, ograniczenie nastawy minimalnej i maksymalnej Siłowniki termiczne STA.. do wymagających zastosowań Całkowicie bezgłośna praca Siłowniki elektryczne SSA.. do najbardziej wymagających zastosowań Automatyczna detekcja skoku zaworu Cicha praca Kabel podłączeniowy z wtyczką Siłowniki elektryczne sterowane radiowo SSA955 do zaworów grzejnikowych Do integracji z systemem Synco 900 Zawory grzejnikowe z nastawą wstępną VDN.., VEN.., VUN.. Certyfikat CEN i sprawdzone według DIN EN Możliwość wymiany dławicy zaworu podczas normalnej pracy instalacji Zawory grzejnikowe z kompensacją ciśnienia VPD.., VPE.. (Mini-Kombi) do idealnego zrównoważenia hydraulicznego instalacji Rozwiązują problem hałasu Niewymagane automatyczne zawory podpionowe Dzięki automatycznej kompensacji ciśnienia nie ma potrzeby hydraulicznego równoważenia instalacji Uproszczone obliczanie spadku ciśnienia Zapewniają komfortowe warunki i oszczędzają energię Różnorodne wyposażenie montażowe Prosty i szybki montaż Wysoka pewność działania CE1N2100pl Building Technologies

2 Urządzenia współpracujące: głowice termostatyczne, siłowniki, zawory i złączki Głowice termostatyczne (nie wymagające zasilania) Siłowniki termiczne i elektryczne (zasilane elektrycznie) Pokrętła Zabezpieczenie przed demontażem Zabezpieczenie przed demontażem Grzejnik Złączki montażowe do rur miedzianych i stalowych do rur z tworzywa sztucznego 2/6

3 Wyposażenie dodatkowe Adaptery (AV..) Do montażu: głowic termostatycznych RTN.. siłowników elektrycznych SSA.. siłowników elektrycznych sterowanych radiowo SSA955 siłowników termicznych STA.. na zaworach innych producentów zgodnie z poniższą tabelą: Adaptery AV.. do zaworów grzejnikowych innych producentów AV52 AV53 AV54 AV55 AV56 AV57 AV58 AV59 AV60 AV61 Comap Danfoss Danfoss Danfoss Giacomintrop Herz Oven- Vaillant TA RA2000 RAVL RAV < 2002 < 2002 MMA Markaryd Gwint adaptera M28x M28x1.5 M30x1 - M28x1.5 M28x1.5 Symbol BPZ: BPZ: BPZ: BPZ: BPZ: BPZ: BPZ: BPZ: BPZ: BPZ: magazynowy AV52 AV53 AV54 AV55 AV56 AV57 AV58 AV59 AV60 AV61 Adaptery AV.. AV63 AV64 AV301 AV302 AV303 AV304 AV305 AV306 do zaworów grzejnikowych innych producentów i siłowników STA..3 / STP..3 Giacomini Pettinaroli Wszystkie zawory Comap, Markaryd (dawny) TA Zestaw adapterów (5 szt.) Standardowy adapter, wszystkie Nastawne zawory, Markaryd Herz zawory Gwint adaptera M30 x 1.5 M28 x 1.5 M30 x 1.5 M28 x 1.5 M30 x 1 Wszystkie M30 x 1.5 M28x1.5 Symbol magazynowy A165 A166 A159 A160 A161 A167 A169 A171 1) Nie możę być stosowany z RTN.. (rozdzielacz ogrzewania podłogowego) Przyłącza (M30x1,5) zaworów innych producentów, niewymagające adaptera: Heimeier, Cazzaniga, Junkers, Oventrop M30x1,5 (od 2001), Honeywell Braukmann, MNG, Beulco nowe Wkładka uszczelniająca AV100-VP1 Wkładka uszczelniająca przeznaczona jest do stosowania ze wszystkimi zaworami grzejnikowymi typu VPD i VPE 3/6

4 Zestawienie typów (alfabetycznie) Oznaczenie typu ADN10 ADN15 ADN20 AEN10 AEN15 AEN20 ATN1 ATN2 ATN3 ATN4 AVN1 AVN15-15 AVN15A16 AV51 AV61 RTN51.. Opis Grzejnikowy zawór powrotny Nakładka zatrzaskowa (z logo klienta) Zabezpieczenie przed demontażem Pokrętło Pokrętło Dławica zaworu Złączka zaciskowa do rur miedzianych i ze stali miękkiej Złączka zaciskowa do rur z tworzywa sztucznego z folią aluminiową Adapter do zaworów innych producentów Głowica termostatyczna - kolor biały (RAL 9016) - błyszcząca lub matowa G Budowa Karta [cale] 1) katalog. M30x1,5 prosta kątowa od strony zaworu rury 15 mm od strony zaworu rury 16 x 2 mm RTN71 Głowica termostatyczna M30x1,5 wersja z czujnikiem zdalnym RTN81 Głowica termostatyczna M30x1,5 wersja z zadajnikiem zdalnym SSA31 Siłownik elektryczny M30x1,5 230 V AC SSA81 Siłownik elektryczny M30x1,5 24 V AC SSA61 Siłownik elektryczny M30x1,5 24 V AC / DC SSA955 Siłownik elektryczny sterowany radiowo, Synco 900 M30x1,5 zasilanie bateryjne (LR6 / AA) STA23 Siłownik termiczny M30x1,5 230 V AC STA73 Siłownik termiczny M30x1,5 24 V AC / DC STA73PR/00 2) Siłownik termiczny bez kabla M30x1,5 24 V AC / DC STA63 Siłownik termiczny V M30x1,5 24 V AC VDN110 VDN115 VDN120 VDN210 VDN215 VDN220 VEN110 VEN115 VEN120 VEN210 VEN215 VEN220 Zawór grzejnikowy Zawór grzejnikowy prosta, DIN prosta, NF kątowa, DIN kątowa, NF VUN210 kątowa specjalna, VUN215 NF N2107 N2100 N2111 N4893 N2700 N4884 N2105 N2106 N2105 N2106 4/6

5 Oznaczenie typu VPD110A-45 VPD110A-90 VPD110A-145 VPD115A-45 VPD115A-90 VPD115A-145 VPD110B-200 VPD115B-200 VPE110A-45 VPE110A-90 VPE110A-145 VPE115A-45 VPE115A-90 VPE115A-145 VPE110B-200 VPE115B-200 Opis Zawór Mini-Kombi z regulacją różnicy ciśnienia G Budowa Karta [cale] 1) katalog. prosta, DIN kątowa, DIN N2185 1) 2) Połączenie od strony instalacji Do pracy równoległej oraz z sygnałem PDM (modulacja wypełnienia sygnału) lub zał/wył Wskazówki techniczne Zawory NO, NZ Zestawianie zaworów z siłownikami Zawory NO Zawory NZ Funkcja NO Funkcja NZ Całkowicie otwarte przy braku zasilania (normalnie otwarte). Trzpień zaworu wysunięty. Zawory grzejnikowe typu VDN.., VEN.., VUN.., VPD.. lub VPE.. są zwykle zaworami NO. Zamknięte przy braku zasilania (normalnie zamknięte). Trzpień zaworu wysunięty. Zawory strefowe typu V..P47.. są zwykle zaworami NZ. Trzpień siłownika wsunięty (cofnięty) przy braku zasilania. Zawór jest otwarty. Trzpień siłownika wysunięty przy braku zasilania. Zawór jest zamknięty. RTN.. Głowice termostatyczne RTN.. sterowane są zapotrzebowaniem cieplnym. Regulują przepływ wody przez grzejnik otwierając i zamykając zawór grzejnikowy. Przy wzrastającym zapotrzebowaniu cieplnym, trzpień głowicy wsuwa się (wycofuje) i stopniowo otwiera zawór grzejnikowy. Przy malejącym zapotrzebowaniu cieplnym, trzpień głowicy wysuwa się i stopniowo zamyka zawór grzejnikowy. STA.. Zawory grzejnikowe (normalnie otwarte NO) VDN.., VEN.., VUN.. VPD.., VPE.. STA.. siłownik niezasilony zamknięty (funkcja NZ) Uwaga Siłowniki STA73PR/00.. stosować do DESIGO RX.. 5/6

6 STA63 Siłownik termiczny STA63 sterowany jest sygnałem V DC. Działanie jest jednokierunkowe (Y). Przy stosowaniu z zaworem grzejnikowym NO lub strefowym NZ, należy zastosować siłownik STP63 z działaniem jednokierunkowym (Y). Normalna praca Kierunek działania Sygnał 0 10 V DC Trzpień siłownika STA63 Y wzrastający Wsuwanie trzpienia Zawór NO otwiera się STP63 Y wzrastający Wysuwanie trzpienia Zawór NZ otwiera się Brak zasilania Zachowanie zaworu Siłownik niezasilony Zawór grzejnikowy NO, VD1..CLC lub Mini- Kombi jest zamknięty Zawór strefowy NZ jest otwarty SSA.. Siłownik elektryczny sterowany jest sygnałem 0 10 V DC (SSA61) lub 3-stawnym (SSA31, SSA81). Poniżej opisano działanie zaworów, które w stanie bez zasilania są całkowicie otwarte (NO). Sygnał sterujący 3-stawny Sygnał sterujący V DC Napięcie na Y1: Wsuwanie trzpienia Zawór otwiera się Napięcie na Y2: Wysuwanie trzpienia Zawór zamyka się Bez napięcia na Y1 i Y2: Siłownik pozostaje w bieżącym położeniu Zawór otwiera się / zamyka proporcjonalnie do sygnału sterującego Y. Przy 0 V DC, zawór jest całkowicie zamknięty (A AB), trzpień siłownika wysunięty. Po odłączeniu napięcia zasilającego, siłownik pozostaje w bieżącym położeniu. 6/ Siemens Switzerland Ltd
