2 1.0. CZĘŚĆ OGÓLNA OPIS TECHNICZNY DO PROJEKTU PLAC ZABAW 1.1. Dane ogólne: Inwestor: Gmina Miasta Władysławowo Adres: ul. Gen. J. Hallera 19, Władysławowo Obiekt: plac zabaw 1 kpl Adres obiektu: Władysławowo, ul. Jachtowa, działka nr 147/4 o pow ,00m Przedmiot opracowania. Przedmiotem opracowania jest projekt budowy placu zabaw na terenie działki nr 147/4 przy ulicy Jachtowej w miejscowości Władysławowo. Teren opracowania położony jest na terenie osiedla domów jednorodzinnych Materiały wyjściowe Do wykonania projektu wykorzystano mapę geodezyjną do celów projektowych w skali 1:500. Przed przystąpieniem do prac projektowych dokonano wizji w terenie. W projekcje wykorzystano wytyczne inwestora dotyczące zagospodarowania terenu Stan istniejący. Teren aktualnie spełnia funkcje rekreacyjne i wypoczynkowe. Na pierwszym poziomie znajduje się ogrodzony plac zabaw dla dzieci. Elementy placu zabaw zostały posadowione w 2011r i są w dobrym stanie technicznym zostaną zaadoptowane w nowym zagospodarowaniu terenu. Dojście do placu zabaw jest możliwe od strony ul. Jachtowej po schodach lub pochylni które wymagają remontu. Na pozostałej części terenu komunikację wyznaczają nieregularne przedepty. Obok placu zabaw znajduje się palenisko i sześć drewnianych ławek rozstawionych na trawie. Na wyższym tarasie znajduje boisko do gry w koszykówkę wykonane z przemysłowej kostki betonowej. Pomiędzy kostkami przyrasta trawa. Na boisku znajdują się dwa kosze w złym stanie technicznym. Obok boiska rozwieszona jest siatka do gry w siatkówkę. Zieleń na terenie objętym opracowaniem jest chaotycznie rozmieszczona nie zauważa się ładu kompozycyjnego. Teren porasta roślinność łąkowa i samosiewy Lokalizacja, sposób zabudowy i orientacja. Projektowany obiekt zlokalizowany będzie na działce nr 147/4 w miejscowości Władysławowo, przy ulicy Jachtowej, w bezpośrednim sąsiedztwie osiedla domów jednorodzinnych Warunki gruntowo-wodne: W miejscu projektowanej lokalizacji placu zabaw występują proste warunki gruntowe. Teren zaliczony został do pierwszej kategorii geotechnicznej. proste warunki gruntowe - występujące w przypadku warstw gruntów jednorodnych genetycznie i litologicznie, równoległych do powierzchni terenu, nie obejmujących gruntów słabonośnych, przy zwierciadle wód gruntowych poniżej projektowanego poziomu posadawiania oraz braku występowania niekorzystnych zjawisk geologicznych, Kategoria geotechniczna:

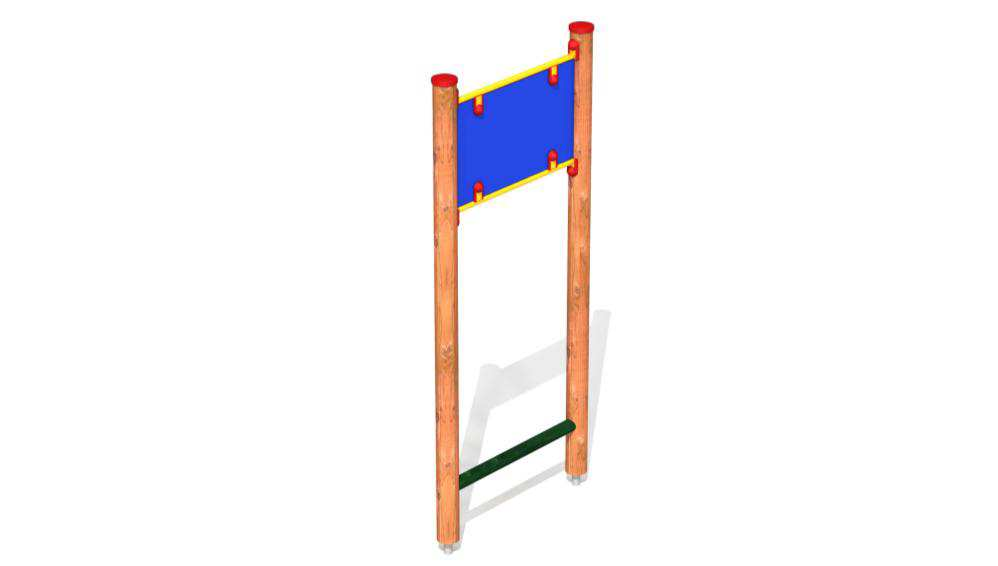

3 pierwsza kategoria geotechniczna - obejmuje niewielkie obiekty budowlane o statycznie wyznaczalnym schemacie obliczeniowym, w prostych warunkach gruntowych, dla których wystarcza jakościowe określenie właściwości gruntów, takie jak: lub 2-kondygnacyjne budynki mieszkalne i gospodarcze, ściany oporowe i rozparcia wykopów, jeżeli różnica poziomów nie przekracza 2 m, wykopy do głębokości 1,2 m i nasypy do wysokości 3 m wykonywane zwłaszcza przy budowie dróg, pracach drenażowych oraz układaniu rurociągów, 2.0. DANE TECHNICZNE O OBIEKCIE 2.1. Wykaz elementów rekreacyjnych i zabawowych: Projektuje się urządzenia drewniano metalowo plastikowe osadzone w fundamencie betonowym (beton klasy C20/25). Elementy metalowe narażone na korozję zabezpieczone antykorozyjne, ocynkowane lub proszkowo malowane. Urządzenie nr 1 tablica informacyjna regulamin (1 szt) słupy tablicy wykonane z drewna sosnowego, impregnowanego próżniowociśnieniowo w kolorze oliwkowym, trwale zakotwiona w ziemi. tablica wykonana ze sklejki liściastej wodoodpornej z filmem melaminowym. Napisy i znaki wykonane metodą sitodruku Urządzenie nr 2 huśtawka podwójna z belką metalową (1 szt) słupy wykonane z drewna rdzeniowego sosnowego impregnowanego próżniowo-ciśnieniowo osadzone 10 cm nad powierzchnią gruntu za pomocą stalowych okuć kotwionych na betonowym fundamencie min 60 cm w gruncie. nogi drewniane huśtawki zabezpieczone przed szkodliwym wpływem warunków atmosferycznych przez impregnację środkami na bazie naturalnych olejów i wosków, posiadających wymagane atesty higieniczne.

4 Górna belka metalowa huśtawki, pospawana z giętych rur o średnicy 60 mm połączonych płaskownikami, malowana farbami proszkowymi poliestrowymi odpornymi na ciągłe działanie warunków atmosferycznych. Siedziska z atestem. Łańcuchy zawiesi siedzisk i elementy złączne ocynkowane. Łby elementów złącznych osłonięte plastikowymi korkami pole strefy bezp. -12 m² obwód strefy bezp.-13,3mb maks. wysokość upadku-0,58m zestaw dla dzieci w wieku od 3 do 14 lat Urządzenie nr 3 karuzela krzyżowa (1 szt) karuzela typu krzesło obrotowe z 4 siedziskami. podstawa karuzeli (konstrukcja spawana z rur i prętów), w dolnej części stanowi zbrojenie betonowego bloczka z betonu minimum B15, posadowionego w gruncie na głębokości 40 cm. eo rury podstawy wspawany wał, na którym umieszczone są łożysko kulkowe i 2 łożyska stożkowe. ruchomy krzyżak karuzeli wykonany z rury Φ108 mm (obudowa łożysk) oraz 4- ech poziomych rur Φ 89 mm z przyspawanymi płaskownikami do przykręcenia gumowych siedzisk z atestem oraz z wykonanych z rur Φ 26,9 mm oparć. Elementy wykonane ze stali zabezpieczone antykorozyjnie lakierem proszkowym poliestrowym do warunków zewnętrznych. elementy złączne ocynkowane i osłonięte plastikowymi korkami zestaw dla dzieci w wieku od 3 do 14 lat pole powierzchni strefy bezpieczeństwa 26,50m 2 obwód strefy bezpieczeństwa 18,50m

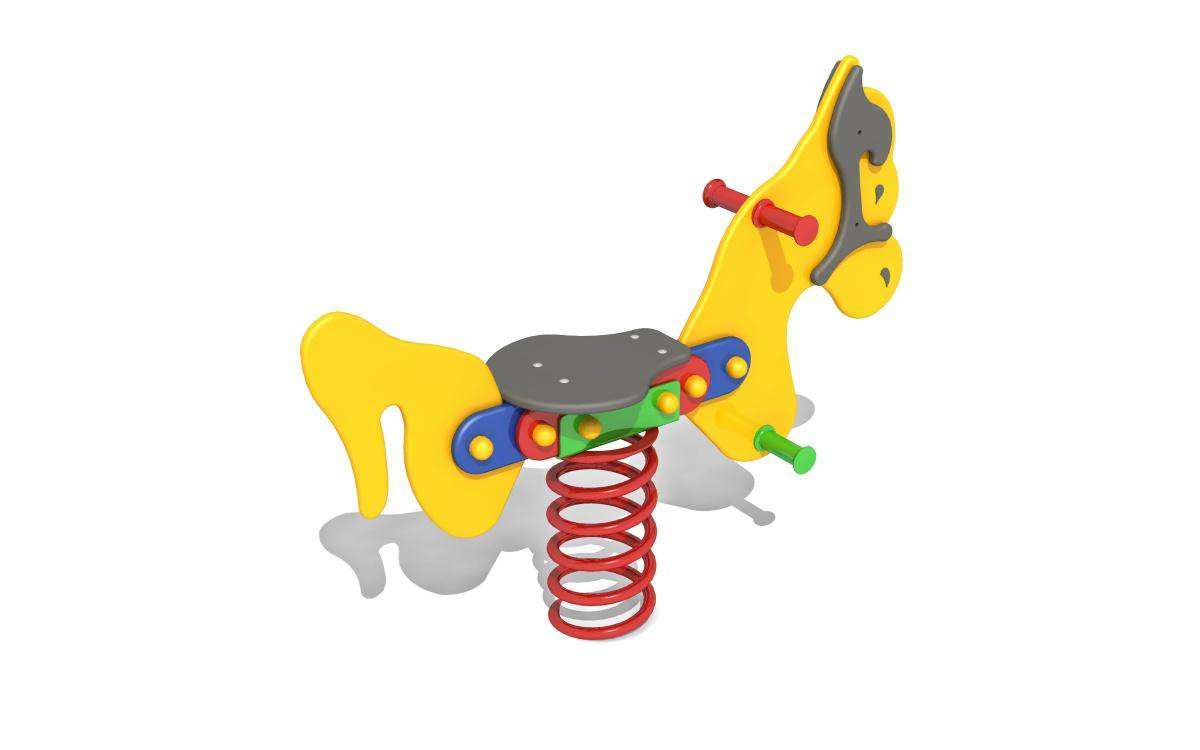

5 Urządzenie nr 4 huśtawka ważka na podstawie metalowej (1 szt) huśtawka ważka - tradycyjna huśtawka wagowa 2 osobowa, mocowana na podstawie metalowej 60cm w gruncie na betonowych fundamentach. mechanizm obrotowy łożyskowany, bezobsługowy. belka pozioma wykonana z drewna sosnowego rdzeniowego impregnowanego próżniowo ciśnieniowo o średnicy 14 cm. siedziska huśtawki i stelaż rączek wykonane ze sklejki liściastej wodoodpornej z filmem melaminowym gr.18 mm. ze względów bezpieczeństwa zamocowane na końcach belki gumowe odbojniki amortyzujące. podstawa huśtawki wykonana z giętych pospawanych rur,spoiny i krawędzie załagodzone i zabezpieczona antykorozyjnie poprzez lakierowanie farbami proszkowymi poliestrowymi pole strefy bezp m² obwód strefy bezp. - 13,3mb maks. wysokość upadku - 0,58m zestaw dla dzieci w wieku od 3 do 14 lat MONTAŻ HUŚTAWKI WAŻKI. fundament wykonać z betony minimum klasy B15. Urządzenie nr 5 bujak konik (1 szt) sprężynowiec ze stelażem ze sklejki wodoodpornej z filmem melaminowym gr.18mm wykonanym z wyciętych kształtowo formatek z namalowanymi rysami konika.

6 formatki połączone ocynkowanymi elementami złącznymi osłoniętymi plastikowymi korkami z zaślepkami i przykręcone do stalowego mocowania sprężyny zabezpieczonego przed warunkami atmosferycznymi poprzez lakierowanie proszkowe farbami poliestrowymi. rączki (podnóżki) plastikowe, duże, zapobiegające przed urazami oka. stalowa sprężyna bujaka wykonana ze stali jakościowej (również lakierowana proszkowo ) połączona z mocowaniem sprężynowca oraz betonowym bloczkiem fundamentowym lub stalową podstawą do posadowienia w gruncie. sprężynowiec posadowiony na głębokości 0,45m pole strefy bezp. -3,80m² obwód strefy bezp.-7,00mb maks. wysokość upadku - 0,46m zestaw dla dzieci w wieku od 0 do 14 lat Urządzenie nr 6 twierdza (1 kpl) w celu uzyskania najwyższych parametrów wytrzymałościowych, słupy nośne mają przekrój okrągły, wykonane są z drewna sosnowego, klejonego z 5 warstw, toczone cylindrycznie, o średnicy 12cm. Dla zmniejszenia naprężeń powodujących wzdłużne pęknięcia, słupy są dodatkowo ryflowane wzdłużnie. Górne powierzchnie słupów konstrukcyjnych zabezpieczone przed nasiąkaniem, trwale zamocowanymi plastikowymi kapturami. Słupy tworzące konstrukcję nośną osadzone 10 cm nad powierzchnią gruntu za pomocą ocynkowanych stalowych okuć kotwionych na betonowym fundamencie min 60 cm w gruncie. elementy drewniane (słupy, podesty) zabezpieczone przed szkodliwym wpływem warunków atmosferycznych przez impregnację środkami na bazie naturalnych olejów i wosków, posiadających wymagane atesty higieniczne. Dachy wykonane z kolorowych płyt polietylenowych (HDPE), które nie wchłaniają wody, są odporne na wgniecenia, zarysowania, graffiti i promieniowanie UV. zabezpieczenia i ścianki wykonane z dwukolorowych, warstwowych płyt HDPE, ozdobione ciekawymi, wygrawerowanymi aplikacjami np. zwierząt, roślin lub postaci z bajek. Ślizgi zjeżdżalni wykonane ze stali nierdzewnej i kwasoodpornej. Wszystkie elementy ze stali węglowej konstrukcyjnej, takie jak: drabinki, poręcze, uchwyty, pomosty, bariery, zabezpieczone farbami

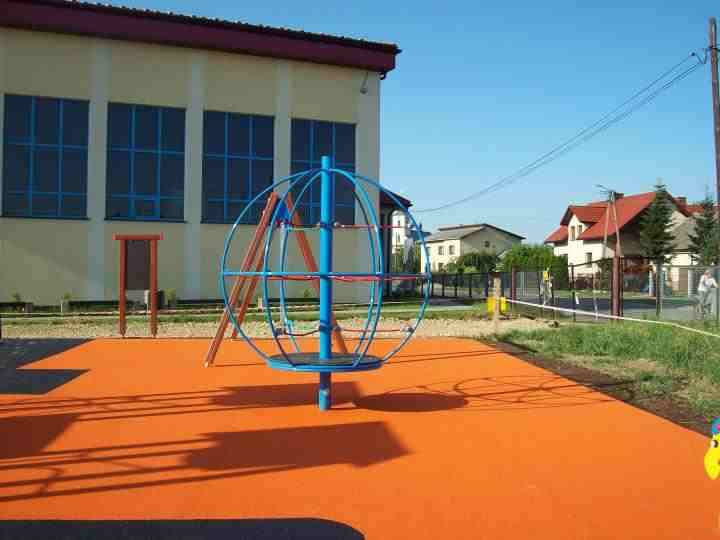

7 proszkowymi poliestrowymi odpornymi na ciągłe działanie warunków atmosferycznych. Do połączeń podzespołów z drewnem stosujemy stalowe łączniki mocowane za pomocą grubych wkrętów, gdyż tego typu połączenie, w odróżnieniu od łączników gwintowych zapewnia nieluzujące się złącze w drewnie. Łby wkrętów ukryte w plastikowych wkładkach zestaw dla dzieci w wieku od 3 do 14 lat pole powierzchni strefy bezpieczeństwa 28,00m 2 obwód strefy bezpieczeństwa 22,00m 2 Urządzenie nr 7 przeplotnia kula (1 szt) Materiał: metal - konstrukcja przeplotni kula wykonana jest z rur o przekrojach Fi 114,3x3,6mm, fi 48x2,9mm, 38x2,09mm, - podłoga urządzenia wykonana może być z blachy typu łezka lub sklejki wodoodpornej antypoślizgowej, - konstrukcja wypełniona jest linami stalowymi w oplocie polipropylenowym. - całość może być ocynkowana metodą ogniową, malowana farbami akrylowymi lub metodą proszkową, - montaż na gotowych prefabrykatach betonowych

8 2.2. Nawierzchnia placu zabaw Na placu zabaw zaprojektowano nawierzchnię wylewaną, składającą się z granulatu SBR i EPDM Oba granulaty kładzione są na mokro na miejscu przeznaczenia. Dolna warstwa SBR jest pozyskiwana w procesie recyklingu opon. EPDM, górna warstwa EPDM nawierzchni bezpiecznej posiada mniejszą granulację niż SBR. Występuje w wielu kolorach i jest bardzo odporna na zmienne warunki atmosferyczne, działanie wody oraz niskie i wysokie temperatury. Nawierzchnia posiadać powinna certyfikat PN-EN 1177:2009 oraz atest PZH. S Wymagane warstwy podbudowy pod nawierzchnie to, licząc od górnych warstw: - elastyczna nawierzchnia gr. 9cm (EPDM 1,5cm, SBR 7,5cm) - chudy beton gr. 15cm - podsypka piaskowa gr.10cm Podłoże przed położeniem płyt musi być dokładnie zagęszczone i wypoziomowane. Wyrób zapewnia pełną przesiąkliwość dzięki czemu niewymagane jest wykonanie drenażu. W celu ułatwienia spływu wód opadowych należy zastosować na nawierzchni spadek ok. 1%. Podłoże nie może wykazywać odchylenia od poziomu większego niż 5 mm przy 3 m na łacie. Na tak przygotowane podłoże można dokonywać układania warstwy bezpiecznej nawierzchni stosując się do instrukcji producenta. Na styku z nawierzchnią trawiastą, nawierzchnię z płyt należy ograniczyć obrzeżem trawnikowym, np. betonowym posadowionym o 2 cm poniżej poziomu nawierzchni z płyt. UWAGI: - wysokości upadku z urządzenia (HIC) przyjęte zostały wg danych producentów wyposażenia placów zabaw. - grubości płyt nawierzchni elastycznej dostosowano do wysokości upadku z urządzeń - wszystkie produkty muszą posiadać stosowne atesty, certyfikaty oraz być zgodne z polskimi normami. Wymagane dokumenty dotyczące nawierzchni: - Atest Higieniczny PZH

9 - Certyfikat na bezpieczeństwo upadku z wysokości określonych dla danego urządzenia, lecz nie mniejszej niż 1,5m, uzyskany zgodnie z PN-EN Karta techniczna produktu - Gwarancja na minimum 24 miesiące potwierdzona przez producenta lub jego przedstawiciela. Kolorystyka nawierzchni: - kolor morski - RAL kolor niebieski RAL 5021 Konstrukcja nawierzchni. Elementy nawierzchni elastycznej muszą być instalowane na równych i stabilnych podłożach, jak np. wylewka betonowa lub zagęszczone kruszywa. W obszarze opracowania istnieją warstwy podbudowy z kruszyw przygotowane pod położenie nawierzchni elastycznej, wymagają one jednak zagęszczenia i wyrównania. Cześć warstw należy przebudować, poprzez wybranie istniejących warstw kruszyw i ułożenie ich od nowa, zagęszczenie i wyrównanie wg warstw oznaczonych na rysunku. Grubość warstwy piasku należy dopasować do grubości płyt, tak żeby wierzchnia warstwa wszystkich płyt elastycznych była na równym poziomie 2cm powyżej krawędzi istniejącego betonowego krawężnika. materiał* opis minimalna grubość maksymalna wielkość elementów [mm] [mm]** wys. spadania [cm] darń / gleba - - do 100 kora kawałki wielkości do 300 wióry wielkości od 5 do do 300 piasek*** ziarno od 0,2 do do 300 żwir*** ziarno od 2 do do 300 inne materiały z prób określenia HIC**** badano krytyczną wysokość upadku * - materiały odpowiednio przygotowane do stosowania na placach zabaw dla dzieci ** - jeżeli używa się materiału rozdrobnionego luzem, należy go układać warstwą grubszą o 200 mm od wymaganej w próbie laboratoryjnej krytycznej wysokości upadku *** - bez cząsteczek mułu lub gliny **** - HIC - Head Injury Criterion - kryterium urazu głowy powodowane upadkiem 3.0. WPŁYWA INWESTYCJI NA ŚRODOWISKO Planowana inwestycja zaliczana jest do przedsięwzięć, które nie oddziałują negatywnie na środowisko w rozumieniu przepisów Prawa ochrony przyrody i rozporządzenia Rady Ministrów z dnia 9 listopada 2004 roku w sprawie określenia rodzaju przedsięwzięć mogących znacząco oddziaływać na środowisko oraz szczegółowych uwarunkowań związanych z kwalifikowaniem przedsięwzięcia do sporządzenia raportu o oddziaływaniu na środowisko (Dz. U. Z 2004 roku, Nr 257, poz z późniejszymi zmianami), nie wymaga więc uzyskania decyzji środowiskowych uwarunkowaniach CZYNNOŚCI POPRZEDZAJĄCE ROZPOCZĘCIE ROBÓT BUDOWLANYCH Zgodnie z art. 30 ustawy z dnia 7 lipca 1994 roku Prawo Budowlane (Dz. U. Nr 89 poz. 414 z późniejszymi zmianami) budowa obiektów małej architektury (placów zabaw i rekreacji) w miejscach publicznych wymaga zgłoszenia właściwemu organowi administracji architektoniczno budowlanej, nie wymaga więc uzyskania decyzji o pozwoleniu na budowę.

10 UWAGA: Do budowy inwestor może przystąpić w terminie 30 dni od daty zgłoszenia kompletnego wniosku, jeśli organ nie wniesie sprzeciwu w drodze decyzji (art.30). Przystąpienie do budowy przed potwierdzeniem zgłoszenia, lub mimo sprzeciwu organu będzie traktowane jako samowola, pod rygorem rozbiórki (art. 48). Roboty budowlane należy wykonywać zgodnie z projektem, warunkami powyższego zgłoszenia, przepisami techniczno-budowlanymi, obowiązującymi Polskimi Normami, zasadami wiedzy technicznej, przez osoby o odpowiednich kwalifikacjach (art.5) WARUNKI BHP. Podczas prowadzenia prac budowlano montażowych należy Przestrzegać następujących zaleceń : - zapoznać pracowników z technologią montażu oraz organizacją prac, a także zwrócić uwagę na grożące niebezpieczeństwa, - w razie ujawnienia w czasie wykonywania robót ziemnych, niewypałów lub przedmiotów trudnych do identyfikacji należy wszelkie roboty przerwać, a miejsce niebezpieczne ogrodzić i oznakować napisami ostrzegawczymi - przy wykonywaniu robót ziemnych sprzętem zmechanizowanym należy wyznaczyć w terenie strefę niebezpieczną o odpowiednio ją oznaczyć POSTANOWIENIA KOŃCOWE. Wszystkie zastosowane materiały i urządzenia powinny posiadać aktualne atesty, certyfikaty i dopuszczenia do stosowania, a ich montaż i eksploatacja zgodna z wytycznymi producenta Po zakończeniu robót budowlanych należy uporządkować teren budowy. Brodnica, marzec 2014 Podpis autorów opracowania:
