Polietylenowe rurociągi technologiczne w energetyce.

Transkrypt

1 Polietylenowe rurociągi technologiczne w energetyce Paweł Pill Uponor Infra to spółka joint venture powstała z połączenia KWH Pipe i Uponor

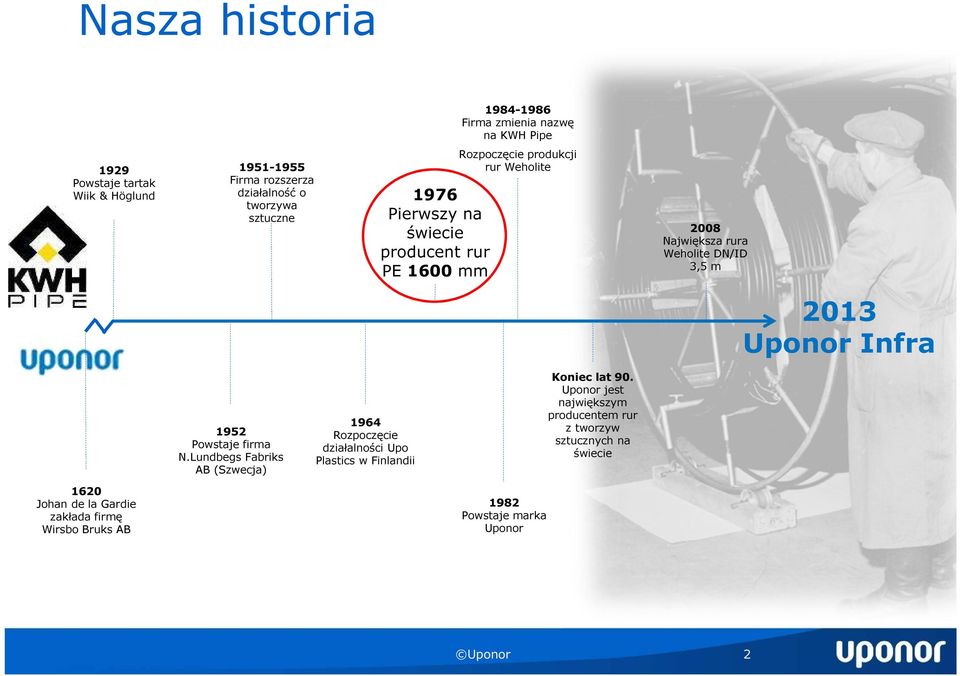

2 Nasza historia Firma zmienia nazwę na KWH Pipe 1929 Powstaje tartak Wiik & Höglund Firma rozszerza działalność o tworzywa sztuczne 1976 Pierwszy na świecie producent rur PE 1600 mm Rozpoczęcie produkcji rur Weholite 2008 Największa rura Weholite DN/ID 3,5 m 2013 Uponor Infra 1952 Powstaje firma N.Lundbegs Fabriks AB (Szwecja) 1964 Rozpoczęcie działalności Upo Plastics w Finlandii Koniec lat 90. Uponor jest największym producentem rur z tworzyw sztucznych na świecie 1620 Johan de la Gardie zakłada firmę Wirsbo Bruks AB 1982 Powstaje marka Uponor Uponor 2

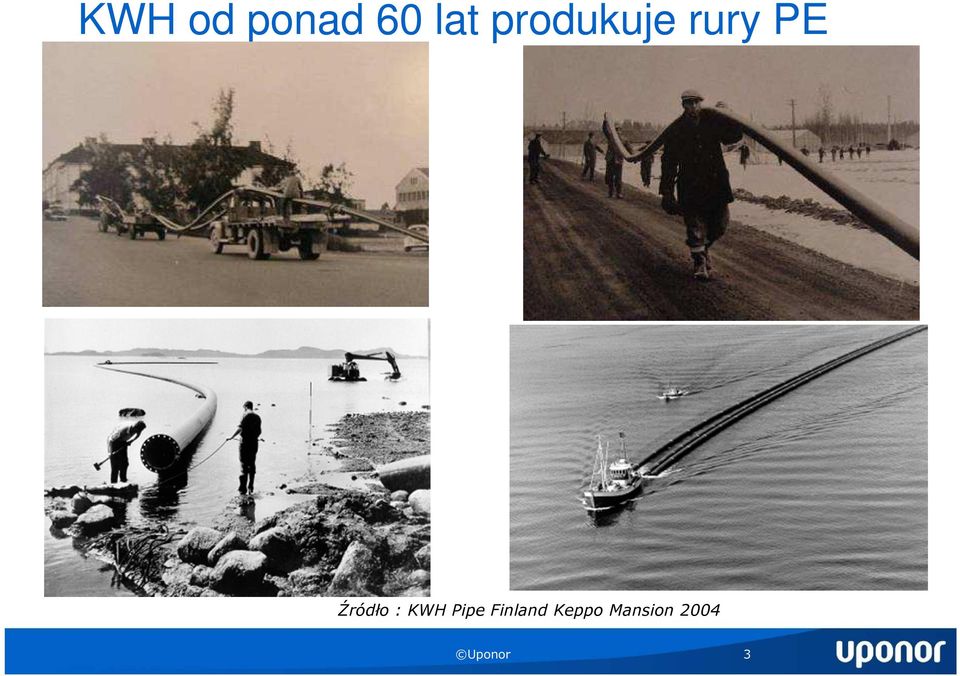

3 KWH od ponad 60 lat produkuje rury PE 3 Źródło : KWH Pipe Finland Keppo Mansion 2004 Uponor 3

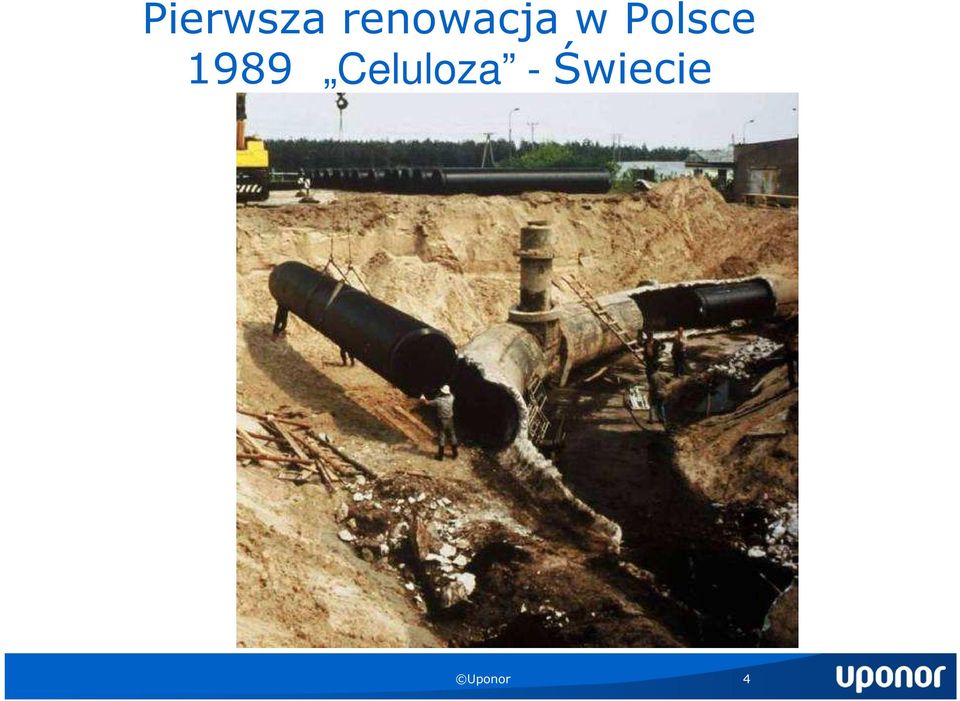

4 Pierwsza renowacja w Polsce 1989 Celuloza - Świecie Uponor 4

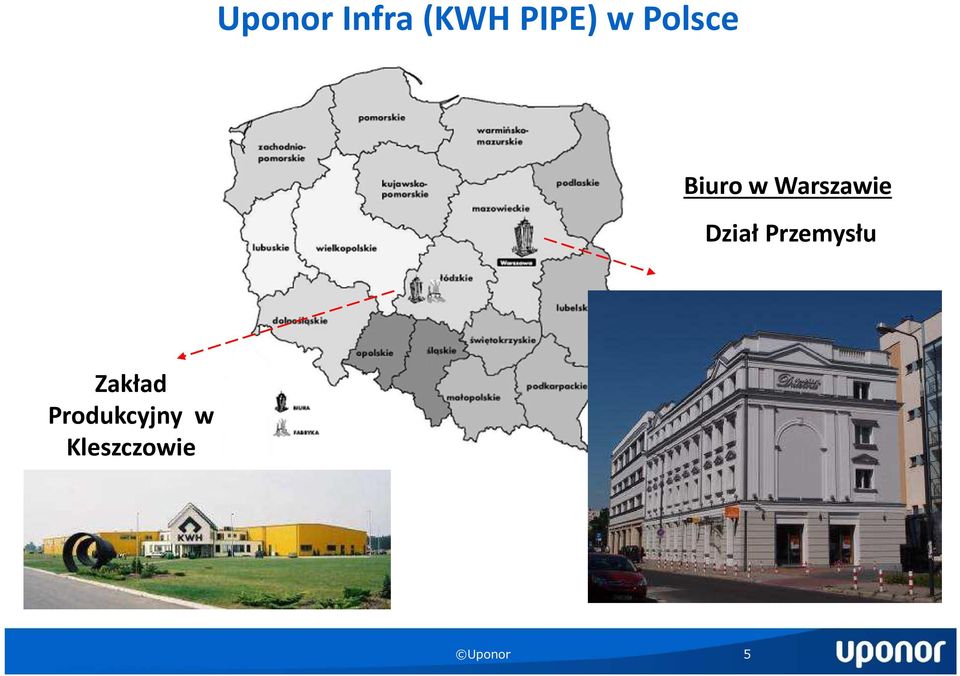

5 Uponor Infra (KWH PIPE) w Polsce Biuro w Warszawie Dział Przemysłu Zakład Produkcyjny w Kleszczowie Uponor 5

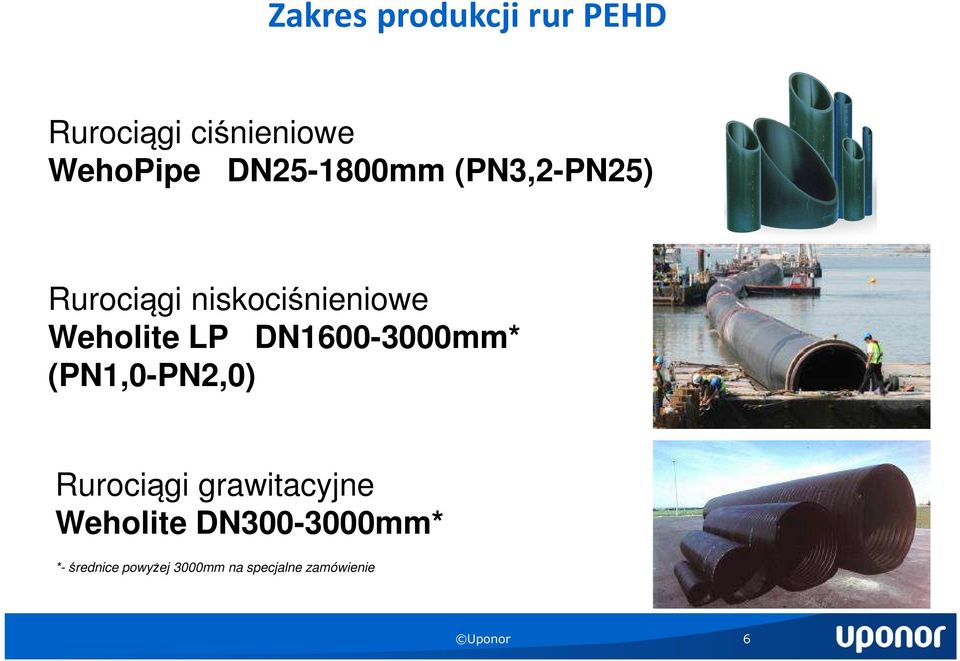

6 Zakres produkcji rur PEHD Rurociągi ciśnieniowe WehoPipe DN mm (PN3,2-PN25) Rurociągi niskociśnieniowe Weholite LP DN mm* (PN1,0-PN2,0) Rurociągi grawitacyjne Weholite DN mm* *- średnice powyżej 3000mm na specjalne zamówienie Uponor 6

7 PEHD- WehoPipe DN , PN 4-25 Uponor 7

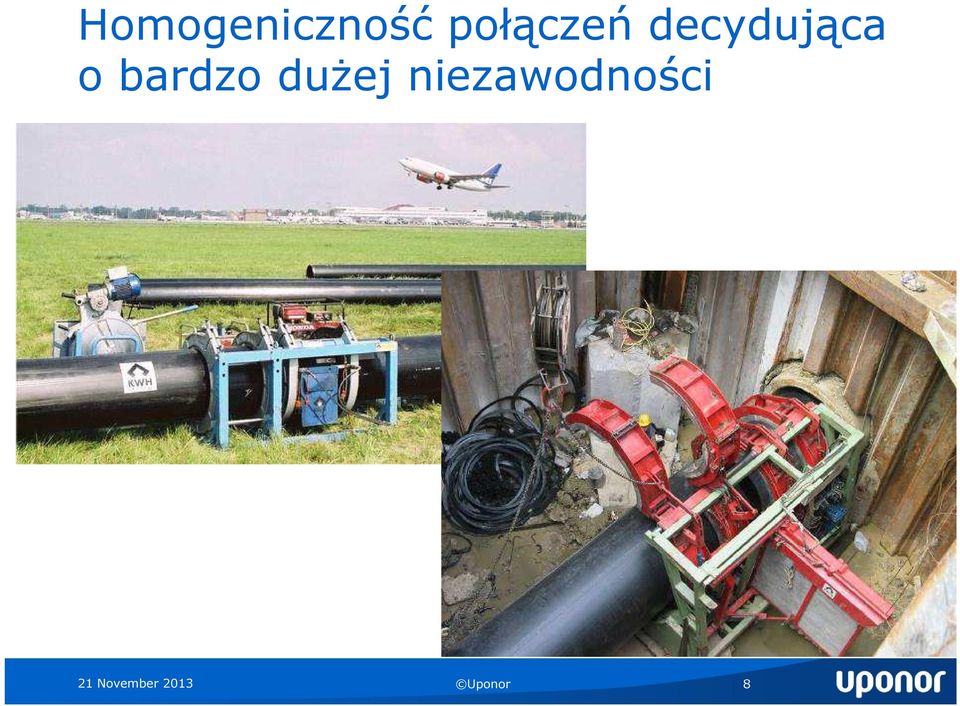

8 Homogeniczność połączeń decydująca o bardzo dużej niezawodności 21 November 2013 Uponor 8

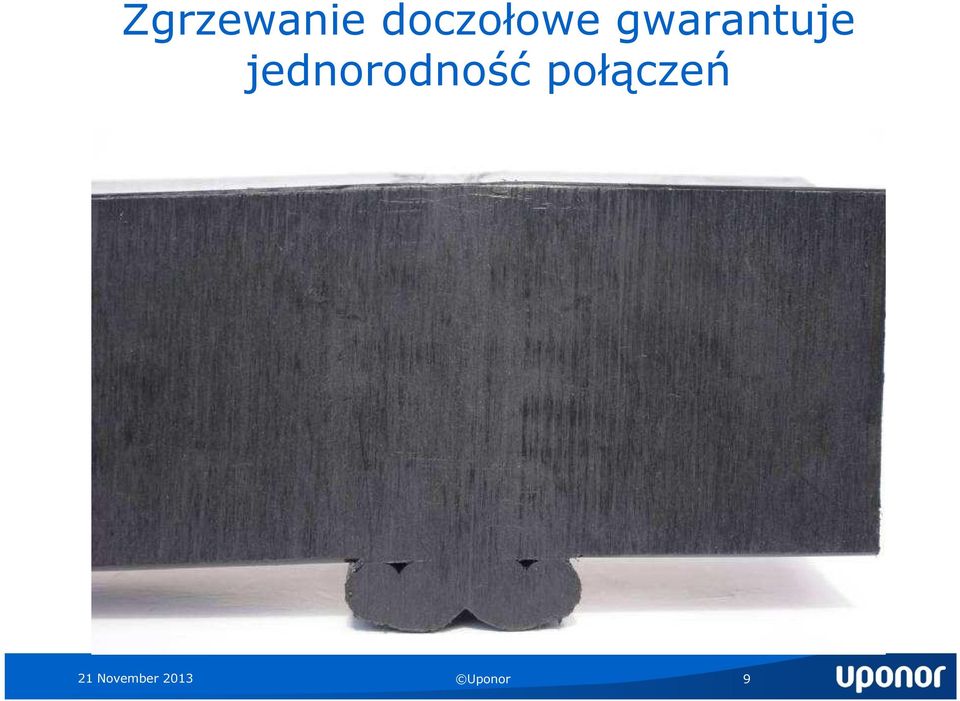

9 Zgrzewanie doczołowe gwarantuje jednorodność połączeń 21 November 2013 Uponor 9

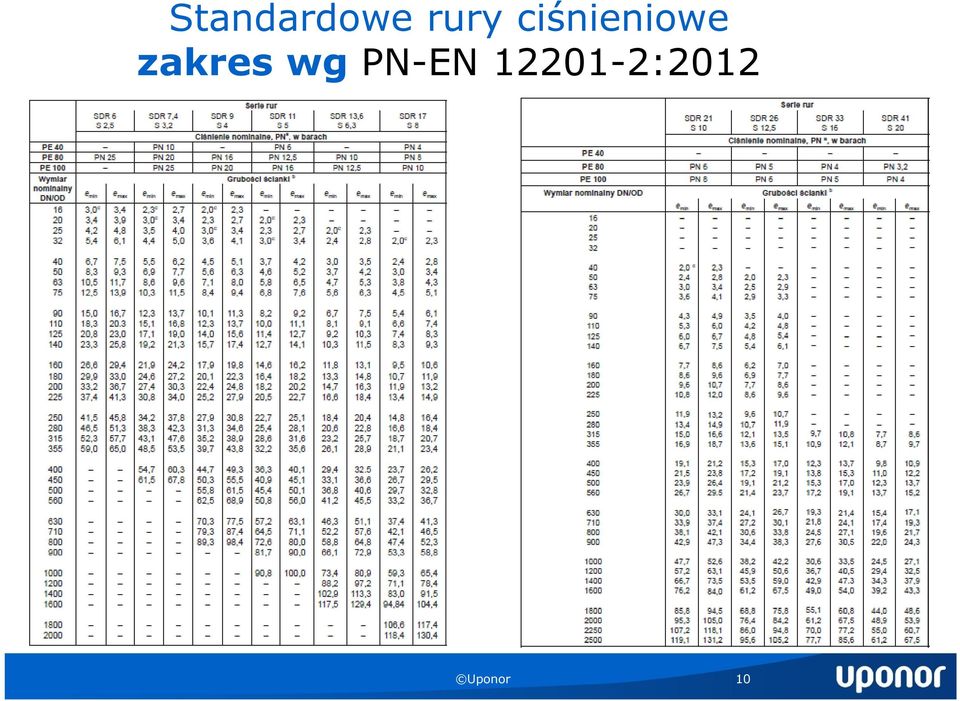

10 Standardowe rury ciśnieniowe zakres wg PN-EN :2012 Uponor 10

11 Dokumentem odniesienia dla rur specjalnych jest AT /2010 Uponor 11

12 Dokumentem odniesienia dla rur specjalnych jest AT /2010 Uponor 12

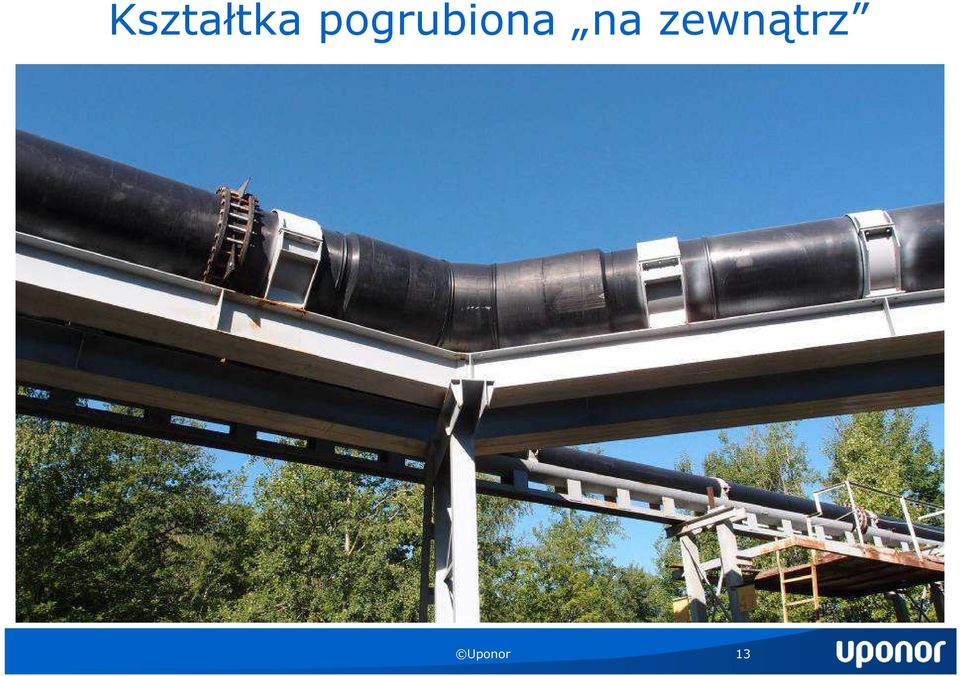

13 Kształtka pogrubiona na zewnątrz Uponor 13

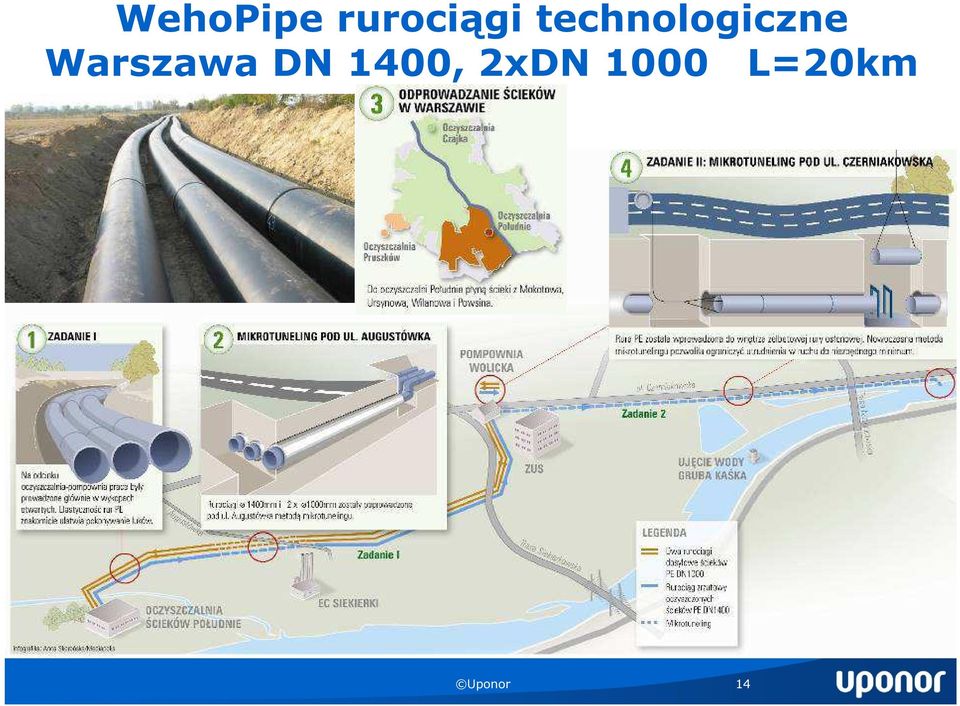

14 WehoPipe rurociągi technologiczne Warszawa DN 1400, 2xDN 1000 L=20km Uponor 14

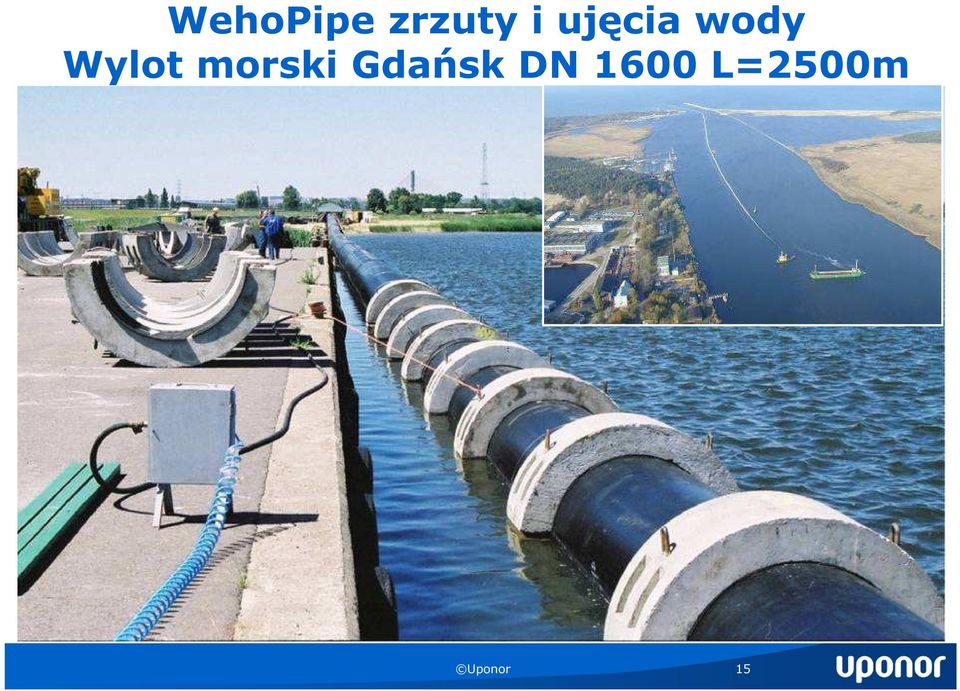

15 WehoPipe zrzuty i ujęcia wody Wylot morski Gdańsk DN 1600 L=2500m Uponor 15

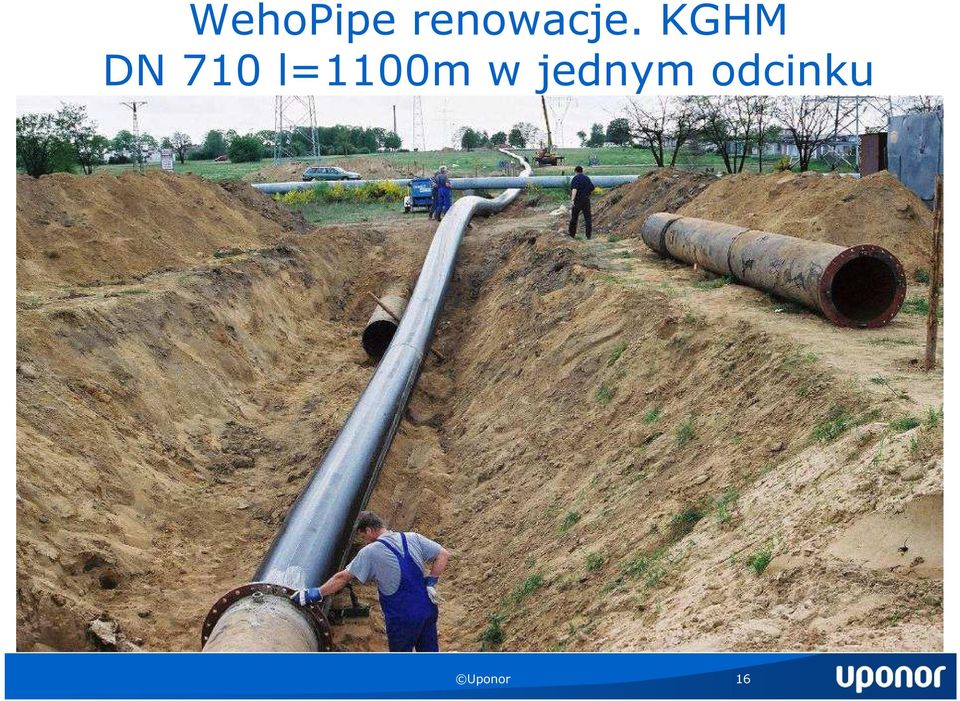

16 WehoPipe renowacje. KGHM DN 710 l=1100m w jednym odcinku Uponor 16

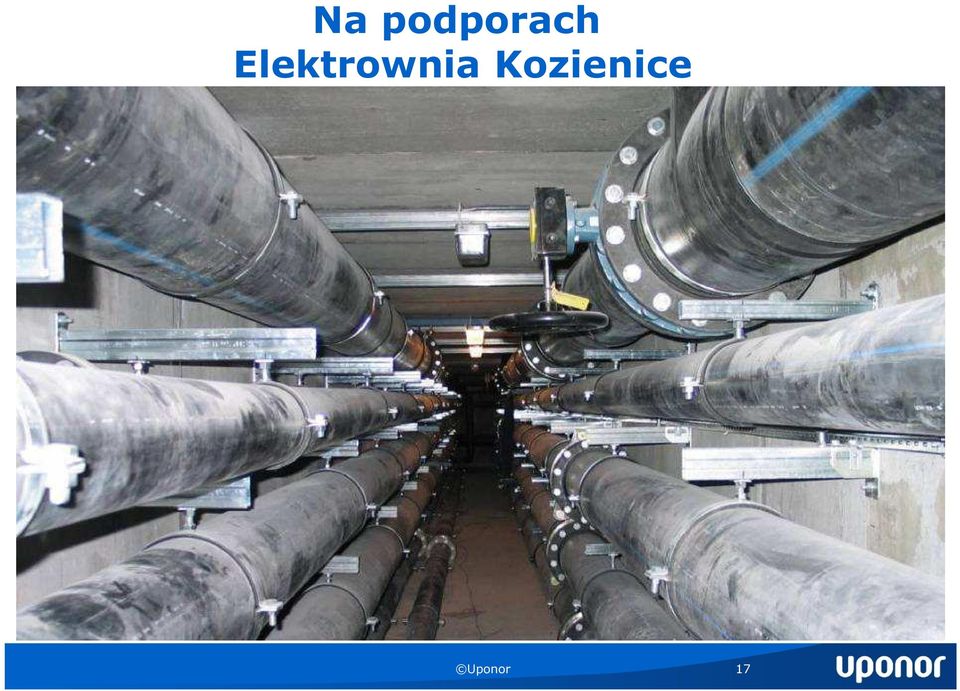

17 Na podporach Elektrownia Kozienice Uponor 17

18 WehoPipe rurociągi wody chłodzącej EC Tychy DN 1000 Uponor 18

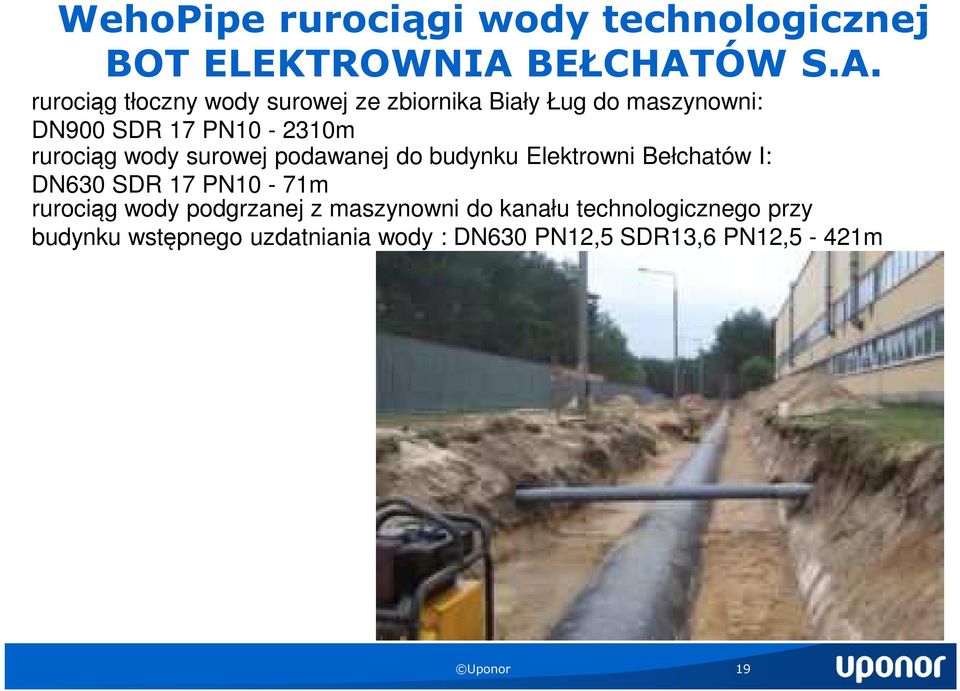

19 WehoPipe rurociągi wody technologicznej BOT ELEKTROWNIA BEŁCHATÓW S.A. rurociąg tłoczny wody surowej ze zbiornika Biały Ług do maszynowni: DN900 SDR 17 PN m rurociąg wody surowej podawanej do budynku Elektrowni Bełchatów I: DN630 SDR 17 PN10-71m rurociąg wody podgrzanej z maszynowni do kanału technologicznego przy budynku wstępnego uzdatniania wody : DN630 PN12,5 SDR13,6 PN12,5-421m Uponor 19

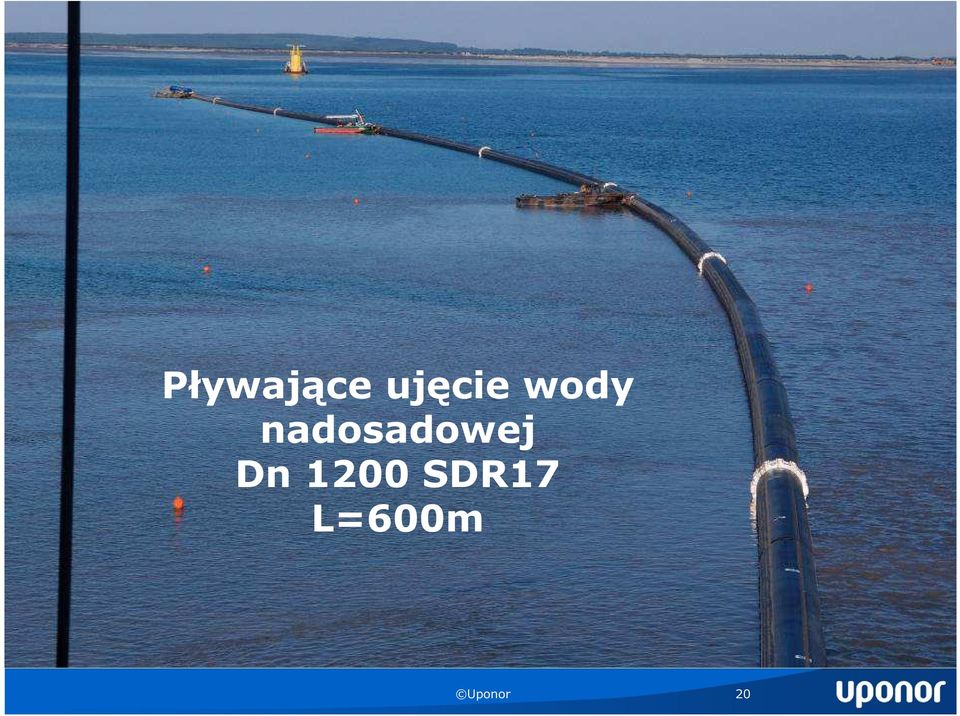

20 Pływające ujęcie wody nadosadowej Dn 1200 SDR17 L=600m Uponor 20

21 WehoPipe hydrotransport materiałów abrazyjnych 21 WehoPipe DN 900 SDR 17 L=1650 m WehoPipe DN 1000 SDR 11 L=4950 m 11/21/2013 Uponor 21

22 PEHD Weholite ID 300 do 3000 mm grawitacyjne SN (wg. PN-EN ISO 9969:2008): 2, 4, 6, 8, 12 kn/m2 niskociśnieniowe LP PN 2 Uponor 22

23 Budowa rury Weholite Uponor 23

24 Połączenia Weholite- spawanie Uponor 24

25 Weholite LP PN1.5 rurociągi wody chłodzącej dla Elektrociepłowni Marsylia 420 MW pobór DN 2200 L=2x200m zrzut DN 2400 L=850 m Uponor 25

26 Elektrociepłownia Keljonlahti Woda chłodząca- rurociągi Weholite DN 3000 Zrzut 1500m Pobór 250m Uponor 26

27 Uponor 27

28 Weholite LP DN 3300 rurociągi derywacyjne w elekt. wodnych Uponor 28

29 Weholite LP DN 2200 Cieszyn 0,56 MW rurociąg derywacyjny Uponor 29

30 Systemy rurowe na składowiskach odpadów np. poflotacyjnych KGHM Polska Miedź 30 11/21/2013 Uponor 30

31 Właściwości Polietylenu Uponor 31

32 Żywotność rurociągów PE - ponad 100 lat Years Service Life U. Schulte, Niemcy 21 November 2013 Uponor 32

33 Jednorodność połączeń WehoPipe DN1200 L=520m Uponor 33

34 Bardzo duża odporność na obciążenia dynamiczne Potwierdzona doświadczeniami z praktyki, o czym pisze INSTYTUT NAFTY I GAZU z Krakowa w opracowaniu pt. Rury z polietylenów spełniających podwyższone wymagania (PE100+) na tle rur z surowców standardowych Na str.2 czytamy: Jako przykład można tu przytoczyć dane dotyczące skutków trzęsienia ziemi w pobliżu miejscowości Kobe w Japonii Wystąpiło 95 awarii sieci gazowych średniego ciśnienia oraz około w sieci niskiego ciśnienia. Nie zanotowano natomiast awarii gazociągów z polietylenu, które zostały wprowadzone na początku lat 80-tych. - zał November 2013 Uponor 34

35 Zdolność przeniesienia obciążeń dynamicznych Kobe; siła 6,9; czas trwania 20 sek ofiar rannych zniszczonych domów 35 Uponor 35

36 Skutki dla rurociągów Kobe; siła 6,9; czas trwania 20 sek. Typ rury Woda [uszkodzeń/km] Gaz [uszkodzeń/km] PE 0 0 Żeliwo sferoidalne 0,488 0,052 stal 0,437 1,210 PVC 1,430 Żeliwo szare 1,508 azbestocement 1,782 Performance of Pipes During Earthquakes Conference Plastic Pipes XV, Vancouver 2010 Autor: Camille George Rubeiz, Plastics Pipe Institute, USA 36 Uponor 36

37 Bardzo dobre właściwości hydrauliczne Współczynnik k=0,01mm dla rur PE jest niezmienny w czasie Rury stalowe w eksploatacji k= 1,2-3mm Żeliwo w eksploatacji k= 1-1,5mm (2-4mm) Uponor 37

38 Odporność na ścieranie. Hydrotransport piasku Wehopipe Uponor 38

39 Szeroki zakres odporności chemicznej wg. ISO Uponor 39

40 WehoPipe rurociągi H2SO4 Uponor 40

41 Elastyczność Wehopipe promień gięcia R R Brak konieczności stosowania bloków oporowych Uponor 41

42 Elastyczność Wehopipe Łagodny promień gięcia Uponor 42

43 Mała masa - łatwość instalacji Uponor 43

44 Systemy KWH zalety małe prędkości rozchodzenia się fali uderzeniowej (water hammer) dla PE prędkość [m/s] PE GRP DCI Uponor 44

45 Łatwość instalacji w trudnych warunkach Uponor 45

46 Metody układania rurociągów PE: Uponor 46

47 Renowacje rurami PE Uponor 47

48 Dziękujemy za uwagę Zapraszamy do współpracy Uponor Infra Sp z o.o. ul. Dzielna Warszawa kwh@kwh.pl Uponor 48
