1 Rurociągi PE produkcji KWH Pipe w MEW i przemyśle Paweł Pill Dział Przemysłu KWH PIPE POLAND

2 Tak było na początku - lata pięćdziesiąte

3 Kolejne lata - więcej, dalej i głębiej

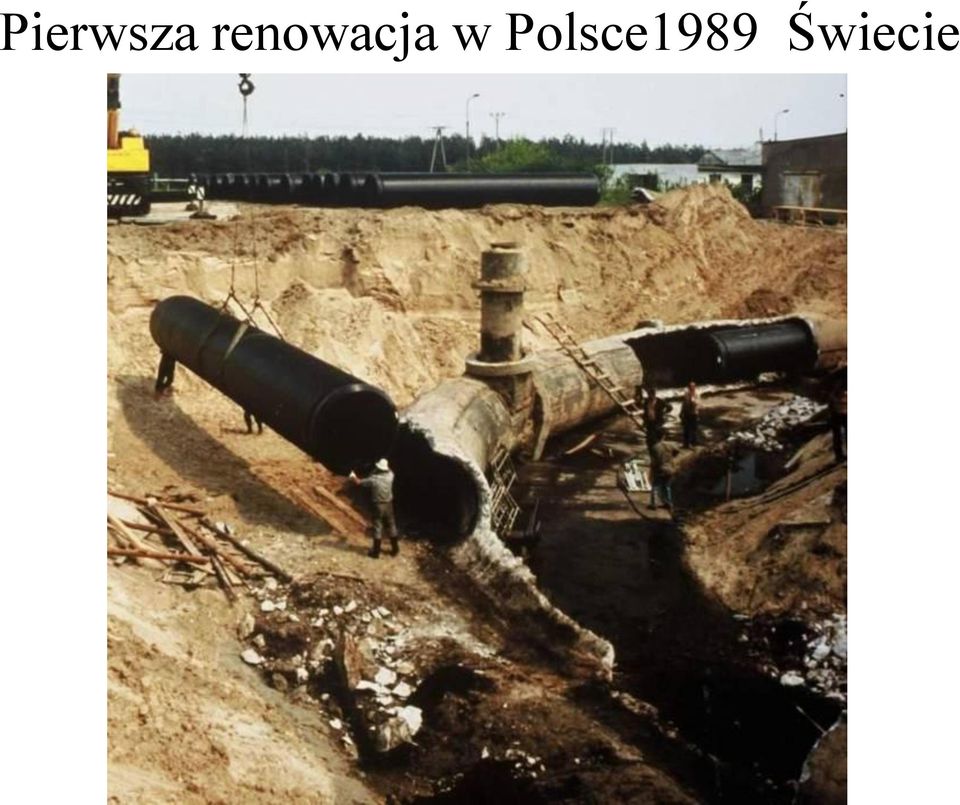

4 Pierwsza renowacja w Polsce1989 Świecie

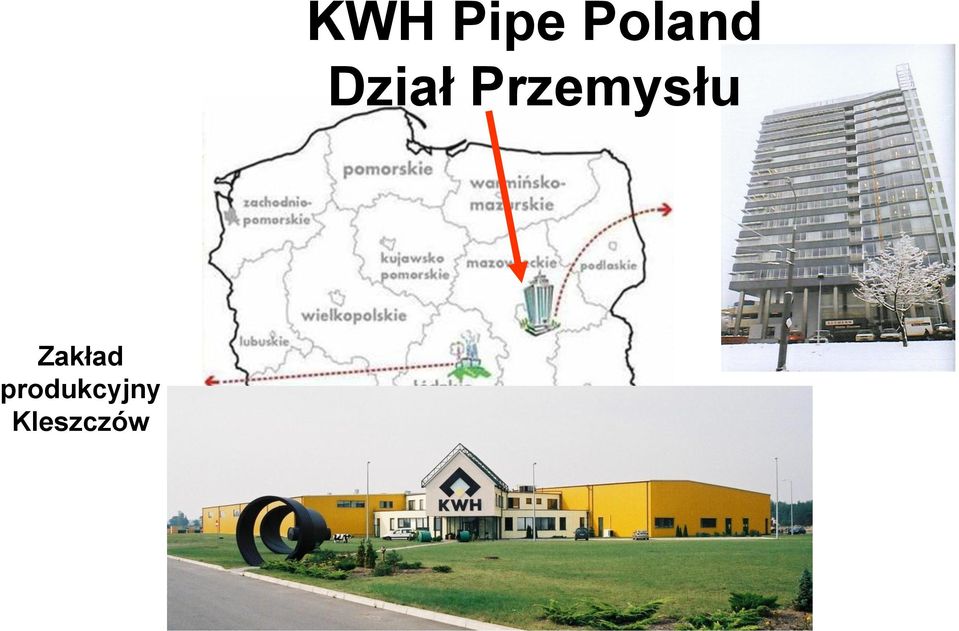

5 KWH Pipe Poland Dział Przemysłu Zakład produkcyjny Kleszczów

6 PEHD- WehoPipe DN , PN 4-20

7 WehoPipe zgrzewanie doczołowe

8

9 WehoPipe kołnierze

10 WehoPipe rurociągi ciśnieniowe

11 WehoPipe wyloty morskie

12 WehoPipe przewierty horyzontalne

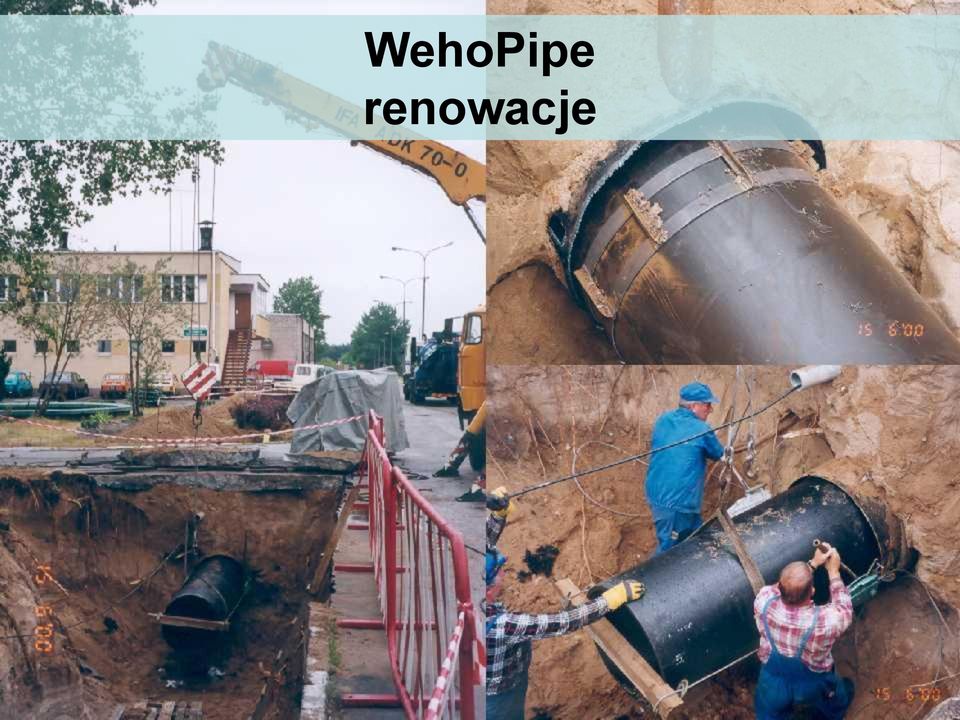

13 WehoPipe renowacje

14 WehoPipe hydrotransport popiołów i innych materiałów abrazyjnych

15 PEHD Weholite ID 300 do 3000 mm SN (wg. PN-EN-ISO 9969): 2, 4, 6 lub 8 kn/m2

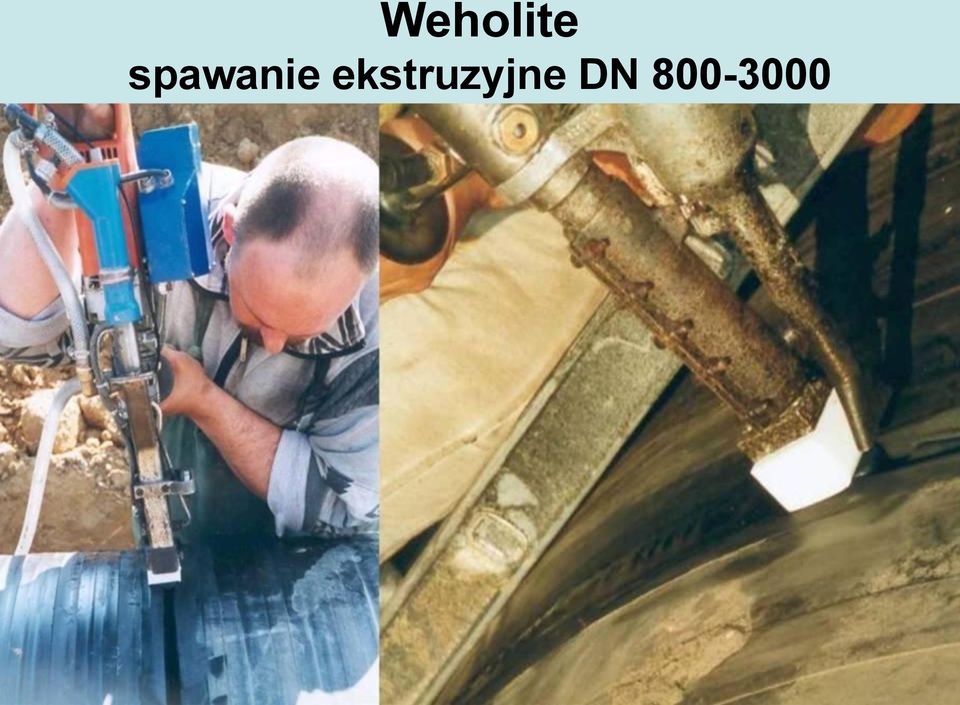

16 Weholite spawanie ekstruzyjne DN

17 Weholite spawanie ekstruzyjne DN

18 Weholite odprowadzanie ścieków

19 Weholite odprowadzanie wód opadowych

20 Weholite przepusty

21 Weholite Relining krótki

22 Weholite Relining długi

23 Zbiorniki i Separatory Weho

24 PEHD Weholite ID 1200 do 3000 mm niskocisnieniowa PN 2

25 PEHD Weholite ID 1200 do 3000 mm PN 2

26 PEHD Weholite Weholite spawanie ID ekstruzyjne 1200 do 3000 DN mm PN 2

27

28 Cranbrook 27MW DN 3300 L=8,5 km

29 Rutherford Creek 50 MW DN 3000 L=3 km

30 Fire Creek 45 MW DN 2400 L=1,3 km

31 Douglas Creek 15 MW DN 2400 L=0,3 km

32 Big Fork 4 MW DN 3000 L=0,5 km

33 Tipella Creek 10 MW DN 1600 L=0,5 km

34 Cieszyn 0,56 MW DN 2200 L=0,5 km

35 Weholite DN 2200 L=0,5 km

36

37 Marsylia 420 MW pobór wody DN 2200 L=2x0,2 km zrzut DN 2400 L=0,85 km

38 Marsylia 420 MW Zrzut DN 2400 L=0,85 km

39 Keljonlahti jedna z największych Elektrociepłowni na biomasę. Możliwości produkcyjne: ciepło 200 MW energia elektryczna 210 MW

40 Woda chłodząca- rurociągi Weholite DN 3000/3300 zrzut pobór 1475m 240m

41 Uszczelnienie kanału odprowadzającego ścieki Gdynia-Dębogórze

42 Weholite SN8 dn ,2 km

43

44

45 Możliwości układania rurociągów PE: 1. na powierzchni terenu 2. w wykopie 3. w nasypie 4. na podporach 5. na dnie jezior, rzek i mórz

46 DN 355mm PN10

47 W WYKOPIE DN 1000 woda chłodząca

48 W częściowym nasypie DN 1400, 2xDN 1000

49

50 Na dnie morskim

51 Na dnie morskim

52 Właściwości Polietylenu

53 Odporność na ścieranie

54 Hydrotransport piasku Wehopipe

55 Odwodnienia Weholite

56 Bardzo dobre właściwości hydrauliczne Dla PE k=0.01mm Rury Stalowe k= 0,8mm Żeliwo k=1mm Beton k=2mm Kamionka k=0,8mm Współczynnik k dla rur PE jest niski i niezmienny w czasie Źródło: Imhoff Manual- R. Oldenbourg Verlag Munchen Wien 1993

57 Szeroki zakres odporności chemicznej

58 Elastyczność Wehopipe promień gięcia R

59 Elastyczność Weholite

60 Jednorodność połączeń WehoPipe

61 Jednorodność połączeń WehoPipe

62 Jednorodność połączeń Weholite

63 100 % szczelność systemu

64 Niewielka masa elementów

65 Niewielka masa rur

66 Łatwość instalacji w trudnych warunkach

67 Łatwość instalacji w trudnych warunkach

68 Możliwość pracy w warunkach ekstremalnych

69 Łatwość instalacji w trudnych warunkach

70 Dziękuję za uwagę

71 Zachowanie rur w gruncie

72 Rura elastyczna ugięta do ok. 50%. Rura sztywna

73

74 Rura GRP- załamanie ścianki podczas próby ciśnieniowej

75

76 PEHD Żeliwo sferoidalne Wynaleziono Zastosowano 1955 Połowa lat 50-tych Wsp. Bezp Połączenia zgrzewane uszczelka Prędkość fali 300 m/s 1300 m/s

77 Uderzenie hydrauliczne- przykład: v=2.5 m/s, l=1800m, pr=0.8 MPa Wartości charakterystyczne Prędkość rozchodzenia się fali zaburzenia c [m/s] Okres fali zaburzenia T [s] Przyrost ciśnienia w uderzeniu prostym t z < T Dp [MPa] PE 100 Rodzaj przewodu Żeliwo sferoidalne PN 10, 710x42,1 DN 700 SDR ,14 1,25 0,732 2,962 Minimalny czas zamykania w celu uzyskania uderzenia nieprostego t z [s] Maksymalna wartość ciśnienia w przekroju uderzenie proste dodatnie 1,532 3,762 p max [MPa] Minimalna wartość ciśnienia w przekroju uderzenie proste ujemne 0,068 KAWITACJA p min [MPa]

78

79

80

81

82

83

84 PRZEWIERTY HORYZONTALNE rury PE-HD o podwyższonej wytrzymałości DN 1033,2x75,9 PN 12,5 SDR 13,6

85 pod Odrą Trasa Zamkowa - Urząd Celny 460 i 465 m.

86 pod Odrą Trasa Zamkowa - Urząd Celny 460 i 465 m.

87 pod Kanałem Parnickim -330 m

88 pod Kanałem Parnickim -538 m

89 pod Odrą Wyspa Pucka- oczyszczalnia POMORZANY i 626 m

90 POPRAWA GOSPODARKI WODNO-ŚCIEKOWEJ WE WROCŁAWIU-ETAP II Wykonawca: Konsorcjum Diringer & Scheidel Zadanie C3- Renowacja magistrali wodociągowej nitka południowa Zadanie C4- Renowacja magistrali wodociągowej nitka północna

91 Zakres dostawy rur PEHD 1030x74.3 C3: 3 km C4: 2.5 km

92 Renowacja wodociągu w Pradze Wykonawca: ZEPRIS s.r.o.

93 Zakres dostawy: PE 100 SDR 26 DN1120, 715m Metoda swageliningu
