SERDECZNIE WITAMY. Prelegent: mgr inż. Andrzej Zuber

Transkrypt

1 SERDECZNIE WITAMY

2 Temat wystąpienia: Fala uderzeniowa i jej zastosowania.

3 Temat wystąpienia: EKOZUB Sp. z o.o. Fala uderzeniowa Fala uderzeniowa jest to ruch cząsteczek wprawionych w drgania, które pozostają w pobliżu jednego ustalonego miejsca. Wygenerowana fala uderzeniowa rozchodzi się szybciej niż fala dźwiękowa, a wywołane nią zjawiska wtórne, takie jak podmuch, wahania ciśnienia, grzmot oraz zmiana gęstości cienkiej warstwy ośrodka zostały wykorzystane w życiu codziennym.

4 Struktura powietrznej fali wytworzonej w komorze wylotowej

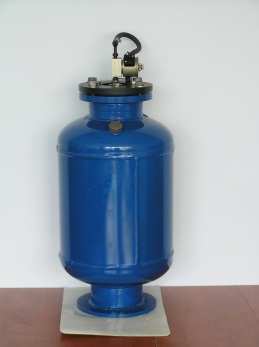

5 Generator fal uderzeniowych GFU-24/8 Objętość 24 dm 3 Komora wylotowa 120 mm Ciśnienie robocze 8 bar Czas otwarcia zaworu 4 ms

6 Zmiana ciśnienia powietrza w generatorze GFU-24/8 w czasie napełniania i pracy Napełnienie 60 s Praca 0,04 s

7 Rodzaje generatorów fal uderzeniowych 1. Generator GFU-0,1/ Generator GFU-1/ Generator GFU-1/ Generator GFU-2/ Generator GFU- 10/ Generator GFU-24/8.

8 Usuwanie nawisów w bunkrach i zasobnikach możliwości zabudowy

9 Usuwanie nawisów w bunkrach i zasobnikach możliwości zabudowy

10 Usuwanie nawisów w bunkrach i zasobnikach możliwości zabudowy

11 Generator GFU-24/8 jako urządzenia czyszczące powierzchnie konwekcyjne kotłów. Cechy wyróżniające system czyszczenia: wysoka skuteczność czyszczenia, niskie koszty eksploatacyjne niskie zużycie sprężonego powietrza, niskie wydajności sprężarek, ciśnienie sprężonego powietrza do 8 atm, możliwość dotrzymania norm hałasu, brak zbiorników buforowych powietrza, możliwość zabudowy generatorów bez konieczności przeróbek elementów kotła, w tym schodów i podestów, brak mechanicznego oddziaływania fali uderzeniowej na elementy ciśnieniowe kotła oraz obmurze ciężkie EKOZUB Sp. z o.o.

12 Czyszczenie pęczków konwekcyjnych kotłów

13 EKOZUB Sp. z o.o. Czyszczenie pęczków konwekcyjnych kotłów Kocioł PTWM 50 Производительность по первичному пару, т/час Производительность по вторичному пару, т/час Давление первичного пара, кгс/см2 Давление вторичного пара, кгс/см2 Температура первичного пара, С Температура вторичного пара, С

14 Czyszczenie wymienników spalin i kotłów płomieniówkowych od strony spalin

15 Czyszczenie urządzeń od strony wody

16 Wspomaganie transportu pneumatycznego

17 Wspomaganie transportu hydraulicznego

18 Mieszanie cieczy i płynów

19 Czyszczenie zbiorników i absorberów

20 Generator fal uderzeniowych GFU-0,1/100 Objętość 0,1 dm 3 Średnica 40 mm Długość 277 mm Ciśnienie 100 bar

21 Czyszczenie rurociągów, kanałów i kominów

22 Generator fal uderzeniowych GFU-10/10 Objętość 10 dm 3 Komora wylotowa 120 mm Ciśnienie robocze 10 bar Czas otwarcia zaworu 4 ms

23 Generator fal uderzeniowych GFU-1/100 Objętość 1 dm 3 Ciśnienie robocze 100 bar

24 Generator fal uderzeniowych GFU-1/15 Czyszczenie różnej mocy kotłów wodnych i parowych ze szlamów, mułów oraz twardych osadów po stronie wody powstałych w czasie bieżącej eksploatacji. Czyszczenie kotłów wodnych i parowych z osadów od strony spalin. Czyszczenie kominów spalinowych i kanałów wentylacyjnych. Czyszczenie instalacji CO (Centralnego Ogrzewania) oraz grzejników o różnej konstrukcji. Czyszczenie instalacji CWU (Ciepłej Wody Użytkowej) oraz wymienników. Eliminacja lub ograniczenie środków chemicznych do czyszczenia urządzeń. Czyszczenie instalacji sanitarnych i deszczowych. Czyszczenie wewnętrznych powierzchni urządzeń i instalacji elektrycznych oraz AKPiA z pyłu i kurzu.

25 Różne zastosowania fali uderzeniowej

26 Podsumowanie Zastosowania fali uderzeniowej: czyszczenie powierzchni konwekcyjnych kotłów oraz wszystkich wymienników ciepła po stronie spalin i wody z osadów, czyszczenie instalacji CO i CWU, czyszczenie wewnętrznych powierzchni urządzeń i instalacji elektrycznych oraz AKPiA, eliminacja zawieszania się węgla, biomasy oraz innych materiałów w bunkrach i zasobnikach, wspomaganie transportu pneumatycznego i hydraulicznego materiałów, w tym biomasy, czyszczenie absorberów i rurociągów w instalacjach odsiarczania spalin, regeneracja worków filtracyjnych w instalacjach odpylania spalin, czyszczenie wkładów katalitycznych w instalacjach redukcji NOx, czyszczenie kanałów i urządzeń wentylacyjnych, kominów, czyszczenie kanalizacji deszczowych i sanitarnych,

27 DZIĘKUJĘ ZA UWAGĘ
