Katalog skrócony układów logicznych CMOS serii 4000
|
|
- Robert Maj
- 7 lat temu
- Przeglądów:
Transkrypt
1 Katalog skrócony układów logicznych CMOS serii Dwie 3 wejściowe bramki NOR oraz inwerter Czas propagacji: 25ns, 60ns przy 5V Łączny pobór prądu: 0,3mA przy 5V, 0,6mA Częstotliwość danych: 1MHz bitowy statyczny rejestr 4009 Sześciokrotny inwerter/bufor Czas propagacji: 25ns, 35ns przy 5V Łączny pobór prądu (bez obciązenia, 1MHz): 0,8mA przy 5V, 1,6ma Udd zasilanie CMOS Ucc zasilanie TTL/DTL 4001 Cztery 2 wejściowe bramki NOR Czas propagacji: 25ns, 60ns przy 5V Częstotliwość danych: 1MHz 4010 Sześciokrotny bufor 4007 Dwie pary komplementarne i inwerter Udd zasilanie CMOS Ucc zasilanie TTL/DTL 4002 Dwie 4 wejściowe bramki NOR Czas propagacji: 25ns, 60ns przy 5V Częstotliwość danych: 1MHz 4008 Pełny sumator 4 bitowy Czas wykonania operacji dodawania: 900ns przy 5V, 325ns Łączny pobór prądu: 1,6mA przy 5V, 3,2mA Częstotliwość słów: 1MHz 4011 Cztery 2 wejściowe bramki NAND Czas propagacji: 25ns, 60ns przy 5V Łączny pobór prądu (1MHz): 0,4mA przy 5V, 0,8mA 47

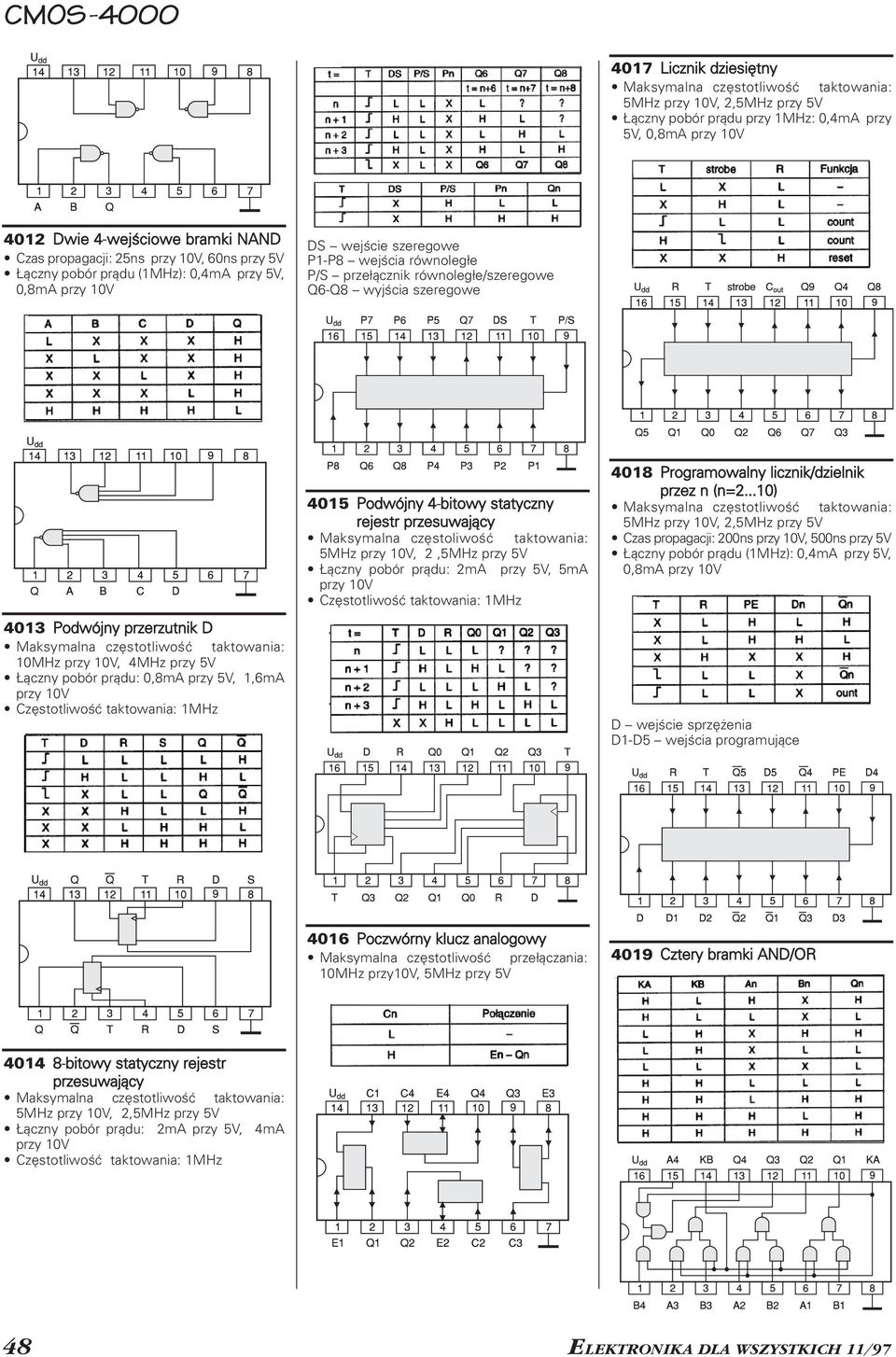

2 4017 Licznik dziesiętny 5MHz, 2,5MHz przy 5V Łączny pobór prądu przy 1MHz: 0,4mA przy 5V, 0,8mA 4012 Dwie 4 wejściowe bramki NAND Czas propagacji: 25ns, 60ns przy 5V Łączny pobór prądu (1MHz): 0,4mA przy 5V, 0,8mA DS wejście szeregowe P1 P8 wejścia równoległe P/S przełącznik równoległe/szeregowe Q6 Q8 wyjścia szeregowe 4013 Podwójny przerzutnik D 10MHz, 4MHz przy 5V Łączny pobór prądu: 0,8mA przy 5V, 1,6mA 4015 Podwójny 4 bitowy statyczny rejestr Maksymalna częstoliwość taktowania: 5MHz, 2,5MHz przy 5V Łączny pobór prądu: 2mA przy 5V, 5mA 4018 Programowalny licznik/dzielnik przez n (n=2...10) 5MHz, 2,5MHz przy 5V Czas propagacji: 200ns, 500ns przy 5V Łączny pobór prądu (1MHz): 0,4mA przy 5V, 0,8mA D wejście sprzężenia D1 D5 wejścia programujące 4016 Poczwórny klucz analogowy Maksymalna częstotliwość przełączania: 10MHz przy10v, 5MHz przy 5V 4019 Cztery bramki AND/OR bitowy statyczny rejestr 5MHz, 2,5MHz przy 5V Łączny pobór prądu: 2mA przy 5V, 4mA 48

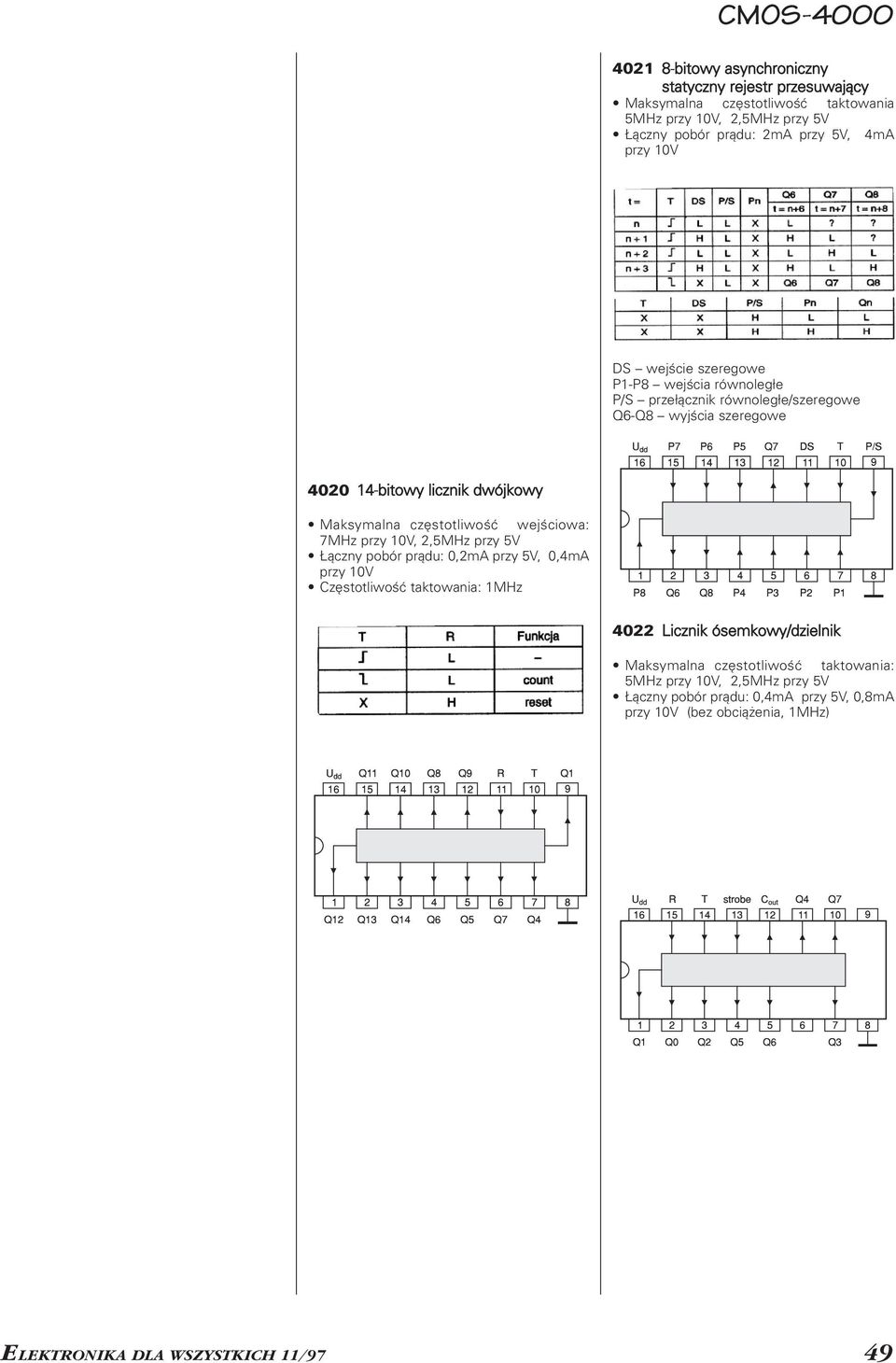

3 bitowy asynchroniczny statyczny rejestr Maksymalna częstotliwość taktowania 5MHz, 2,5MHz przy 5V Łączny pobór prądu: 2mA przy 5V, 4mA DS wejście szeregowe P1 P8 wejścia równoległe P/S przełącznik równoległe/szeregowe Q6 Q8 wyjścia szeregowe bitowy licznik dwójkowy Maksymalna częstotliwość wejściowa: 7MHz, 2,5MHz przy 5V Łączny pobór prądu: 0,2mA przy 5V, 0,4mA 4022 Licznik ósemkowy/dzielnik 5MHz, 2,5MHz przy 5V (bez obciążenia, 1MHz) 49

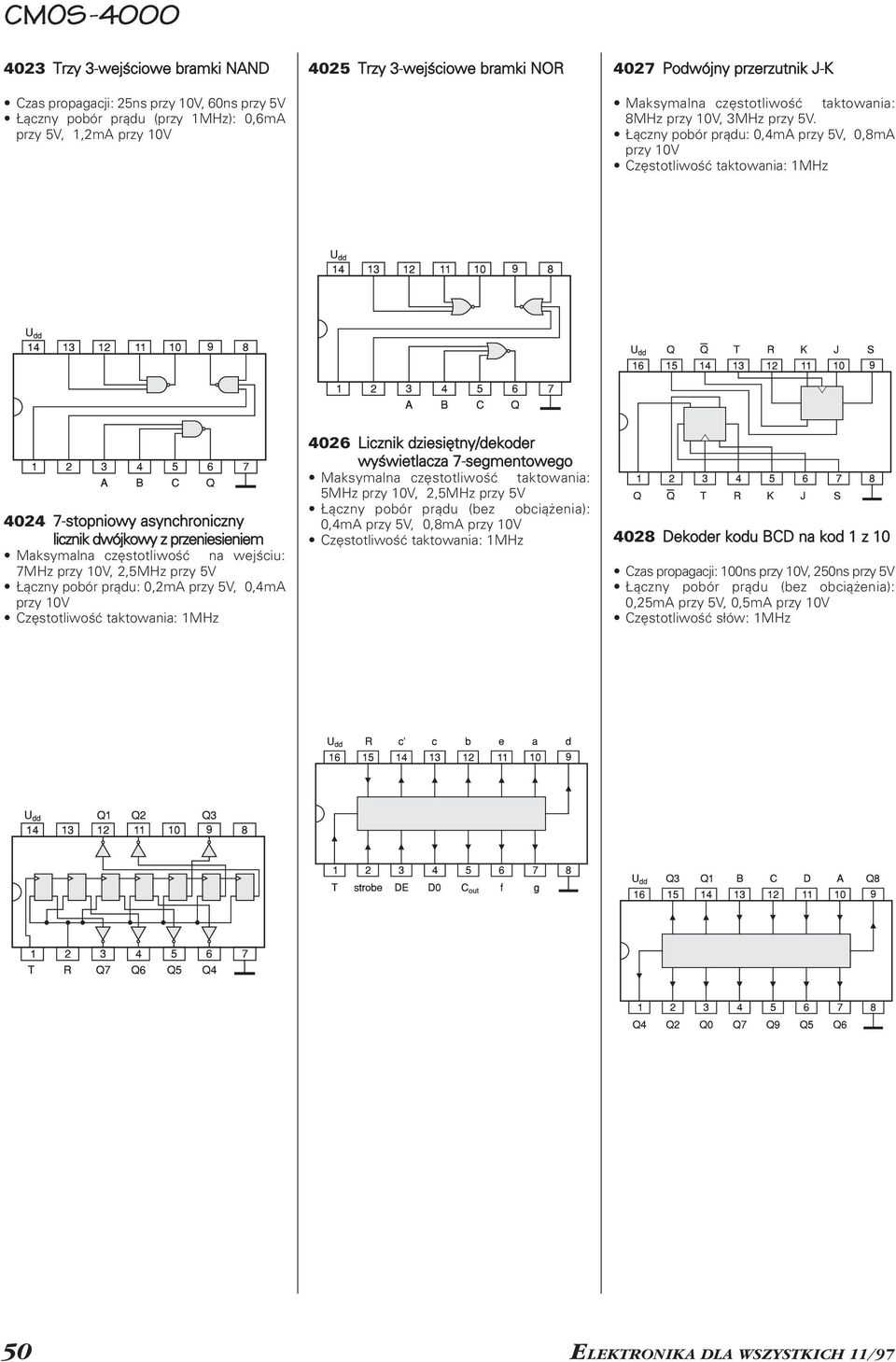

4 4023 Trzy 3 wejściowe bramki NAND Czas propagacji: 25ns, 60ns przy 5V Łączny pobór prądu (przy 1MHz): 0,6mA przy 5V, 1,2mA 4025 Trzy 3 wejściowe bramki NOR 4027 Podwójny przerzutnik J K 8MHz, 3MHz przy 5V stopniowy asynchroniczny licznik dwójkowy z przeniesieniem Maksymalna częstotliwość na wejściu: 7MHz, 2,5MHz przy 5V Łączny pobór prądu: 0,2mA przy 5V, 0,4mA 4026 Licznik dziesiętny/dekoder wyświetlacza 7 segmentowego 5MHz, 2,5MHz przy 5V Łączny pobór prądu (bez obciążenia): 0,4mA przy 5V, 0,8mA 4028 Dekoder kodu BCD na kod 1 z 10 Czas propagacji: 100ns, 250ns przy 5V Łączny pobór prądu (bez obciążenia): 0,25mA przy 5V, 0,5mA Częstotliwość słów: 1MHz 50
5 bitowy nastawialny licznik rewersyjny Podział przez 10 lub 16 5MHz, 2,5MHz przy 5V Łączny pobór prądu (bez obciążenia): 0,4mA przy 5V, 0, 8mA bitowy statyczny rejestr bitowy uniwersalny rejestr magistrali MC tryb pracy TD opóźniony zegar PE zezwolenie programowania V/R zliczanie góra/dół B/D Ţ dwójkowy/dziesiętny D1 D4 wejścia programujące bitowy statyczny rejestr 4030 Cztery bramki EX OR bitowy rejestr Czas propagacji: 100ns, 250ns przy 5V 3MHz, 1,5MHz przy 5V Łączny pobór prądu: 2mA przy 5V, 4mA 4033 Licznik dziesiętny/dekoder wyświetlacza 7 segm. z gaszeniem migotania 5MHz, 2,5MHz przy 5V Łączny pobór prądu (bez obciążenia): 0,4mA przy 5V, 0,8mA D Pn wejścia równoległe J, K wejścia szeregowe P/S przełącznik równoległe/szeregowe T/C wyjścia prawdziwe/zanegowane 51

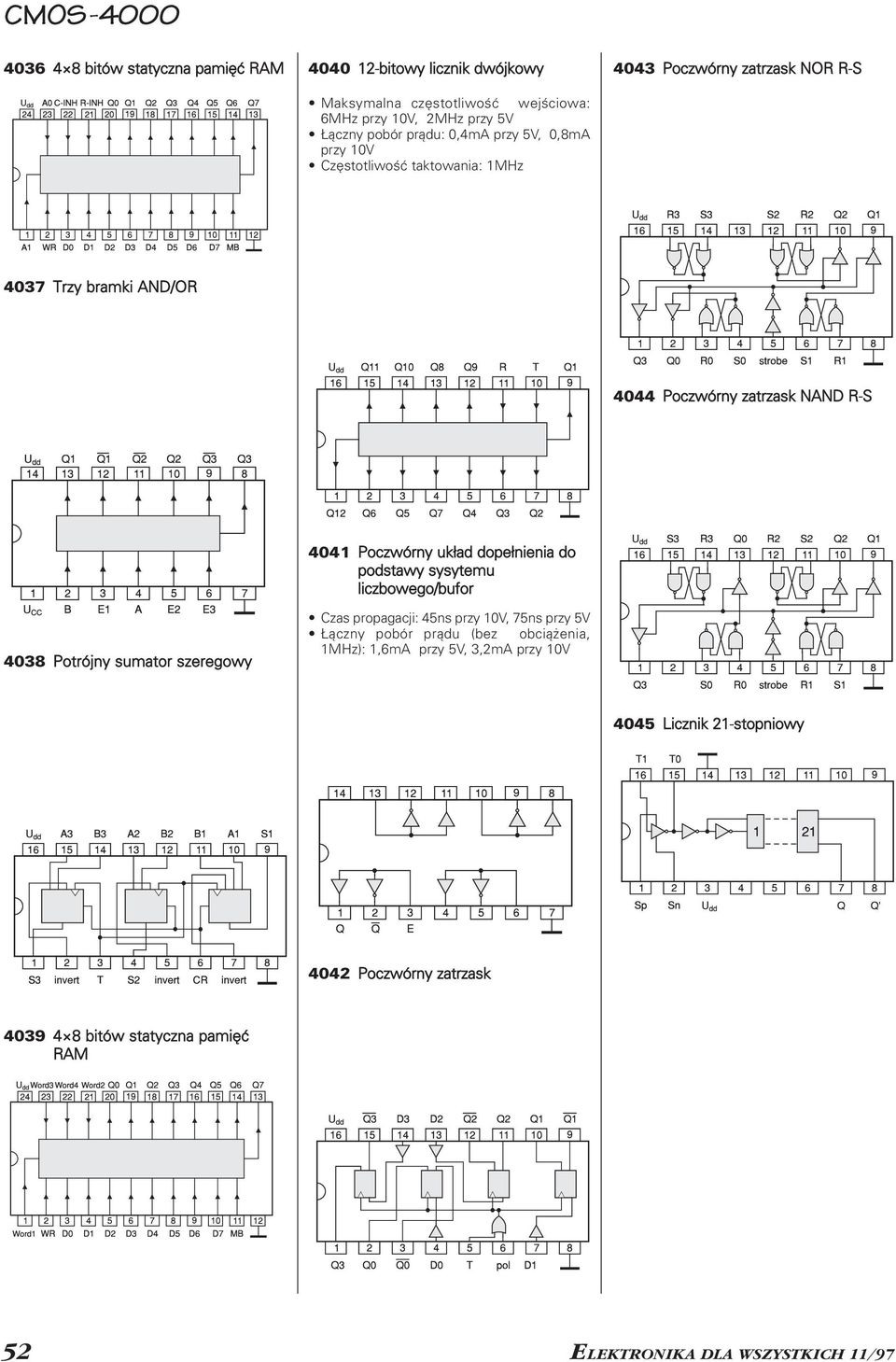

6 bitów statyczna pamięć RAM bitowy licznik dwójkowy Maksymalna częstotliwość wejściowa: 6MHz, 2MHz przy 5V 4043 Poczwórny zatrzask NOR R S 4037 Trzy bramki AND/OR 4044 Poczwórny zatrzask NAND R S 4038 Potrójny sumator szeregowy 4041 Poczwórny układ dopełnienia do podstawy sysytemu liczbowego/bufor Czas propagacji: 45ns, 75ns przy 5V Łączny pobór prądu (bez obciążenia, 1MHz): 1,6mA przy 5V, 3,2mA 4045 Licznik 21 stopniowy 4042 Poczwórny zatrzask bitów statyczna pamięć RAM 52
7 4046 Pętla synchronizacji fazowej (PLL) Zawiera 2 detektory fazy. Detektor 1zbudo wany jest jako bramka EX OR i ma korzystne właściwości szumowe. Jest on wrażliwy na obecność harmonicznych i wymaga dołącze nia napięć o przebiegu prostokątnym na wy prowadzeniach 3 i 14. Detektor 1 działa w wąskim przedziale częstotliwości. Wyko rzystujący funkcje logiczne fazowoczęstotli wościowy detektor 2 pracuje w szerokim (1000:1 i więcej) przedziale częstotliwości, akceptuje impulsy o dowolnym współczynni ku wypełnienia i nie jest wrażliwy na obec ność harmonicznych. Właściwości szumowe detektora 2 są stosunkowo niekorzystne wejściowa bramka wielofunkcyjna PCP out wyjście impulsowe komp. fazy 2 PC1 out wujście komparatora fazy 1 PCB in wejście porównywane VCO out wyjście VCO Inh wejście zakazu C1 A, C1 B kondensator VCO VCO in wejście VCO SF out wyjście wtórnika źródłowego R1, R2 rezystory VCO PC2 out wyjście komparatora fazy 2 PCA in wejście sygnałowe Zener końcówka diody Zenera 4047 Multiwibrator monostabilny/ astabilny AST praca astabilna TR praca monostabilna (wyzwalanie) RETR wydłużanie impulsu OSC out wyjście oscylatora 53
