Przegląd systemu 4/86. Sterowniki kompaktowe PLC PS4. Moeller HPL /2008

Transkrypt

1 4/86 Przegląd systemu

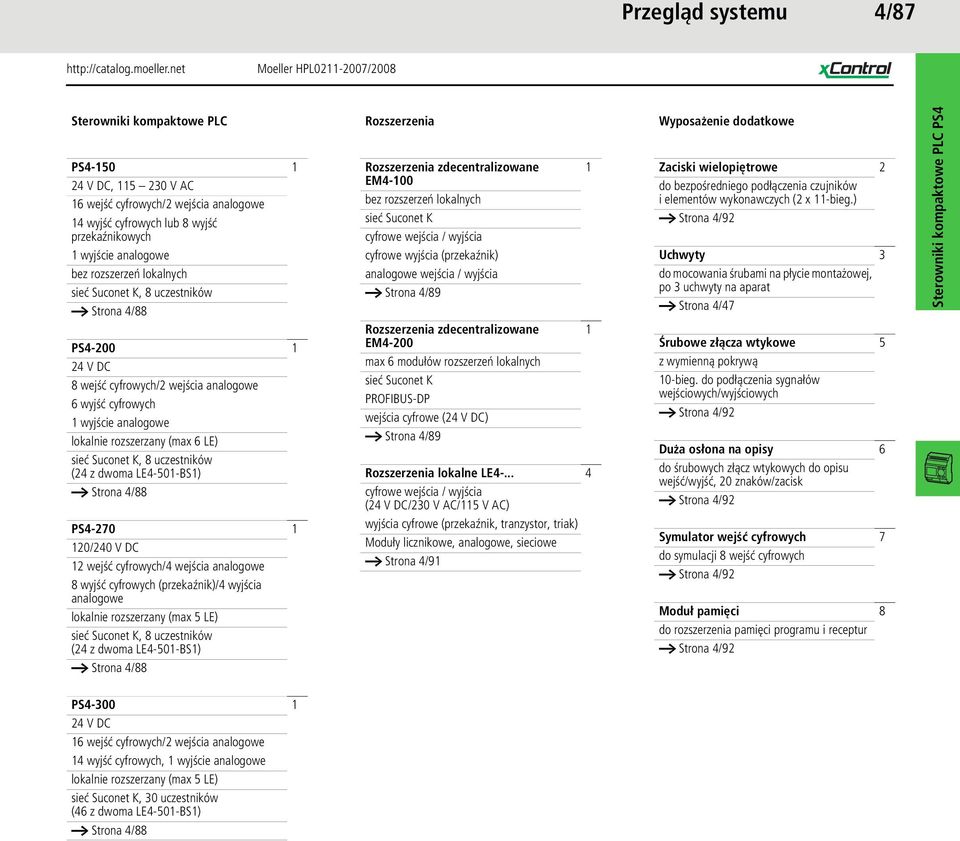

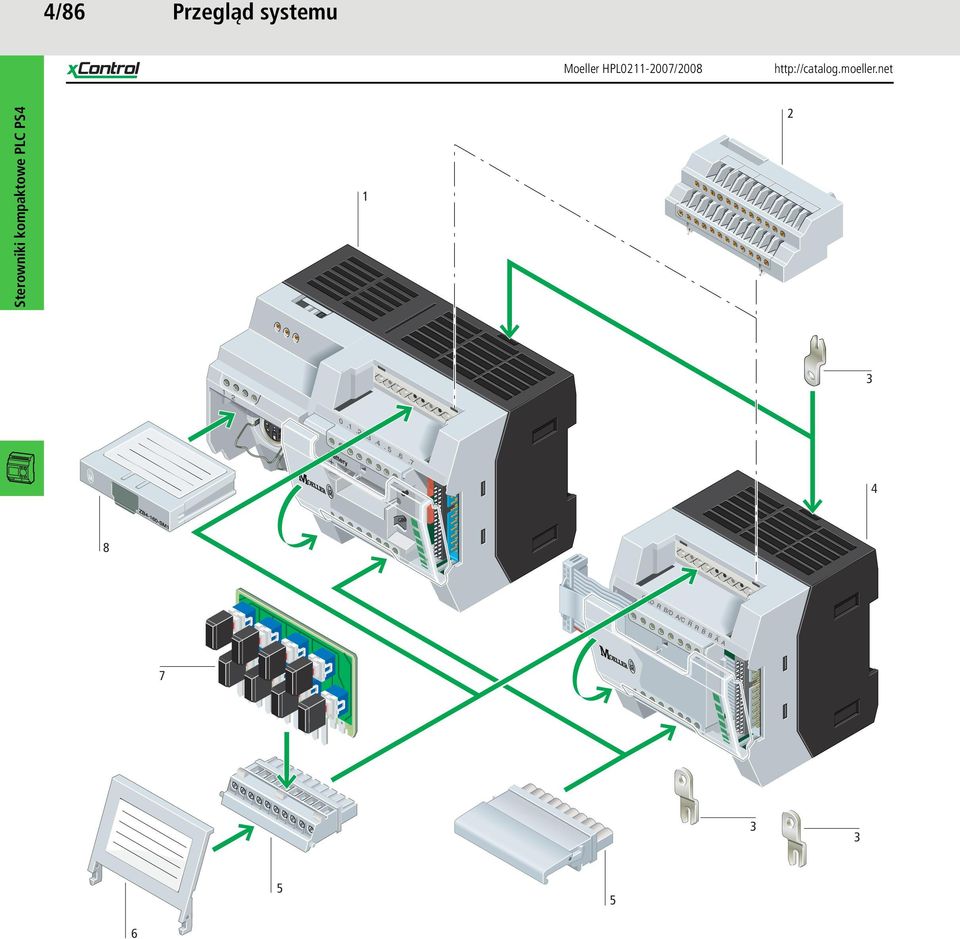

2 Przegląd systemu 4/87 Sterowniki kompaktowe PLC 1 24 V DC, V AC 16 wejść cyfrowych/2 wejścia analogowe 14 cyfrowych lub 8 przekaźnikowych 1 wyjście analogowe bez rozszerzeń lokalnych sieć Suconet K, 8 uczestników a Strona 4/88 Rozszerzenia Rozszerzenia zdecentralizowane EM4-100 bez rozszerzeń lokalnych sieć Suconet K cyfrowe wejścia / wyjścia cyfrowe wyjścia (przekaźnik) analogowe wejścia / wyjścia a Strona 4/89 1 Zaciski wielopiętrowe 2 do bezpośredniego podłączenia czujników i elementów wykonawczych (2 x 11-bieg.) Uchwyty 3 do mocowania śrubami na płycie montażowej, po 3 uchwyty na aparat a Strona 4/ V DC 8 wejść cyfrowych/2 wejścia analogowe 6 cyfrowych 1 wyjście analogowe lokalnie rozszerzany (max 6 LE) sieć Suconet K, 8 uczestników (24 z dwoma LE4-501-BS1) a Strona 4/88 PS /240 V DC 12 wejść cyfrowych/4 wejścia analogowe 8 cyfrowych (przekaźnik)/4 wyjścia analogowe lokalnie rozszerzany (max 5 LE) sieć Suconet K, 8 uczestników (24 z dwoma LE4-501-BS1) a Strona 4/88 Rozszerzenia zdecentralizowane EM4-200 max 6 modułów rozszerzeń lokalnych sieć Suconet K PROFIBUS-DP wejścia cyfrowe (24 V DC) a Strona 4/89 Rozszerzenia lokalne 4 cyfrowe wejścia / wyjścia (24 V DC/230 V AC/115 V AC) wyjścia cyfrowe (przekaźnik, tranzystor, triak) Moduły licznikowe, analogowe, sieciowe a Strona 4/91 1 Śrubowe złącza wtykowe 5 z wymienną pokrywą 10-bieg. do podłączenia sygnałów wejściowych/wyjściowych Duża osłona na opisy 6 do śrubowych złącz wtykowych do opisu, 20 znaków/zacisk Symulator wejść cyfrowych 7 do symulacji 8 wejść cyfrowych Moduł pamięci 8 do rozszerzenia pamięci programu i receptur PS V DC 16 wejść cyfrowych/2 wejścia analogowe 14 cyfrowych, 1 wyjście analogowe lokalnie rozszerzany (max 5 LE) sieć Suconet K, 30 uczestników (46 z dwoma LE4-501-BS1) a Strona 4/88

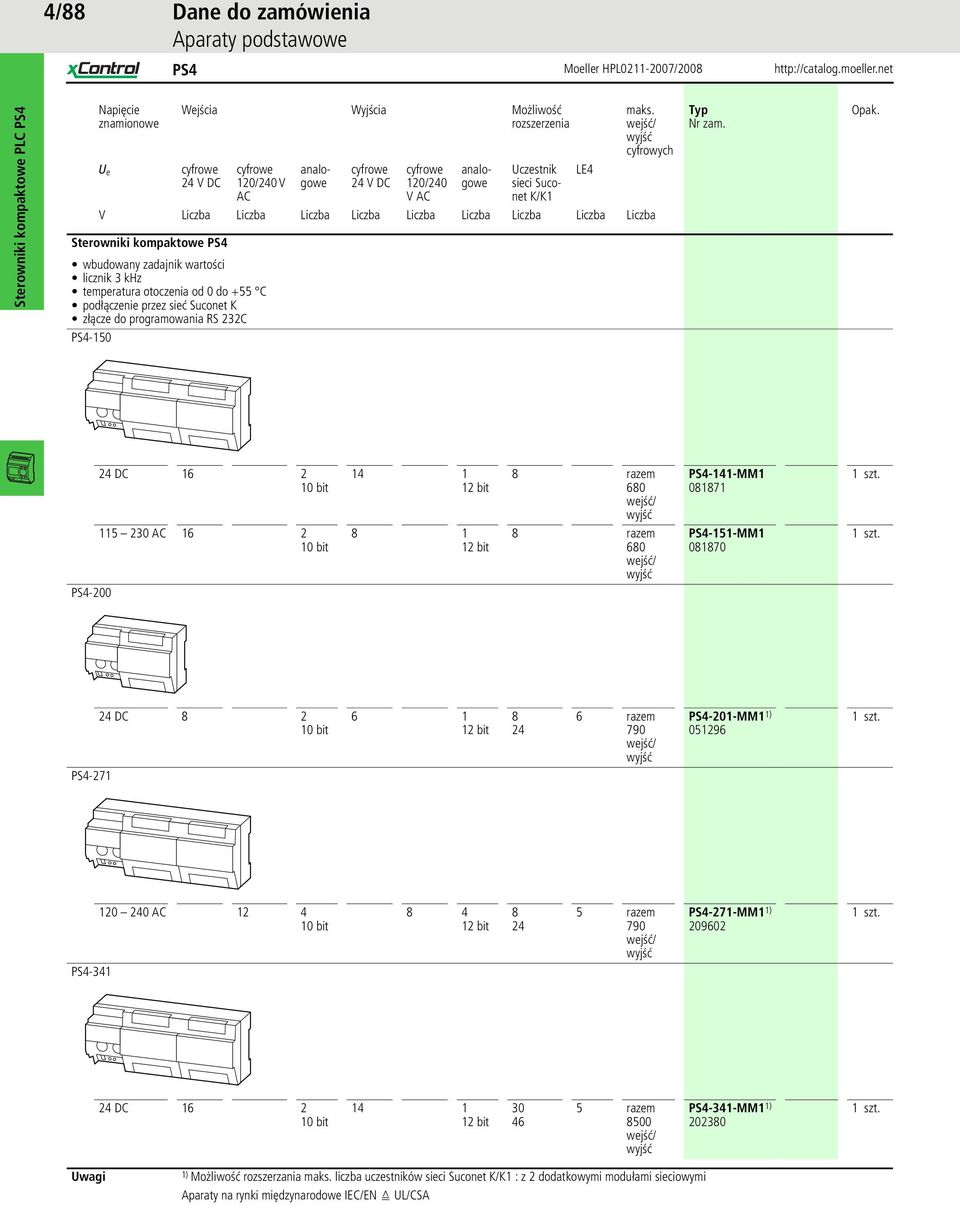

3 4/88 Dane do zamówienia Aparaty podstawowe PS4 Napięcie znamionowe U e Wejścia Wyjścia Możliwość rozszerzenia cyfrowe 24 V DC cyfrowe 120/240 V AC cyfrowe 24 V DC cyfrowe 120/240 V AC analogowe analogowe Uczestnik sieci Suconet K/K1 LE4 maks. cyfrowych V Liczba Liczba Liczba Liczba Liczba Liczba Liczba Liczba Liczba Sterowniki kompaktowe PS4 wbudowany zadajnik wartości licznik 3 khz temperatura otoczenia od 0 do +55 C podłączenie przez sieć Suconet K złącze do programowania RS 232C Typ 24 DC razem 680 PS4-141-MM AC razem 680 PS4-151-MM DC razem 790 PS4-201-MM1 1) PS AC razem 790 PS4-271-MM1 1) PS DC razem 8500 PS4-341-MM1 1) Uwagi 1) Możliwość rozszerzania maks. liczba uczestników sieci Suconet K/K1 : z 2 dodatkowymi modułami sieciowymi Aparaty na rynki międzynarodowe IEC/EN q UL/CSA

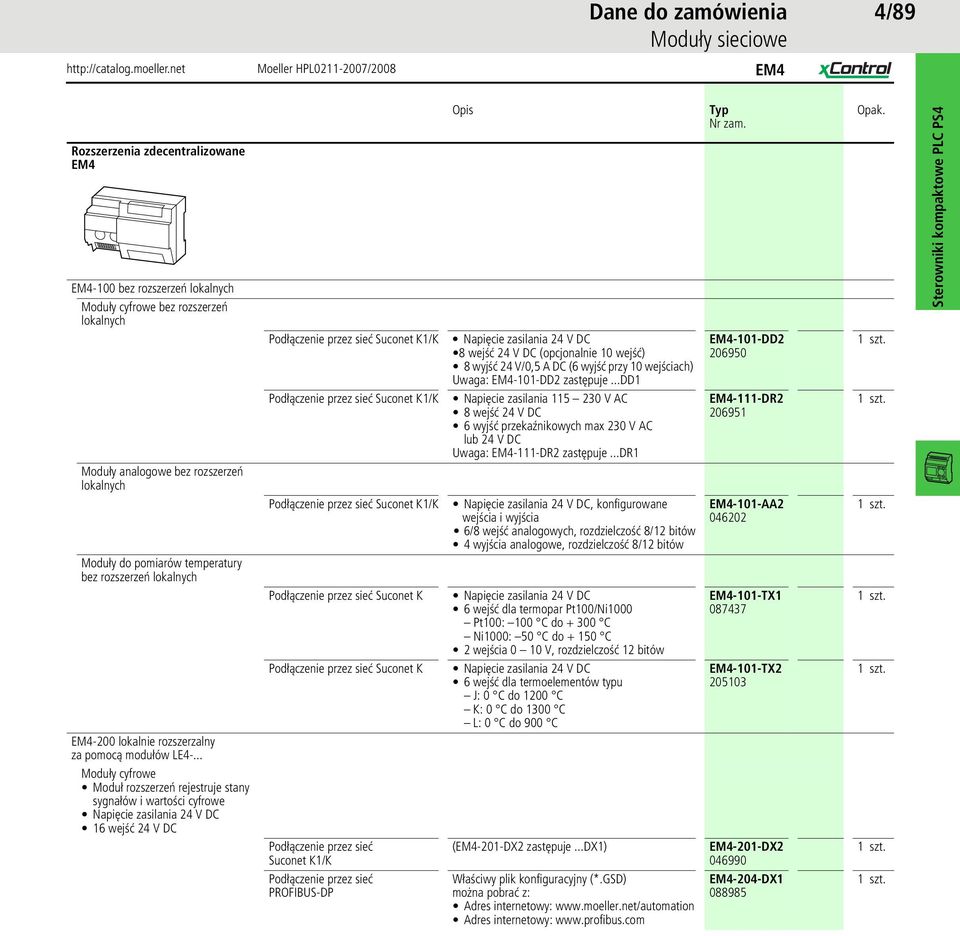

4 Dane do zamówienia Moduły sieciowe 4/89 EM4 Rozszerzenia zdecentralizowane EM4 EM4-100 bez rozszerzeń lokalnych Moduły cyfrowe bez rozszerzeń lokalnych Opis Typ Podłączenie przez sieć Suconet K1/K 8 wejść 24 V DC (opcjonalnie 10 wejść) 8 24 V/0,5 A DC (6 przy 10 wejściach) Uwaga: EM4-101-DD2 zastępuje...dd1 EM4-101-DD Podłączenie przez sieć Suconet K1/K Napięcie zasilania V AC 8 wejść 24 V DC 6 przekaźnikowych max 230 V AC lub 24 V DC Uwaga: EM4-111-DR2 zastępuje...dr1 EM4-111-DR Moduły analogowe bez rozszerzeń lokalnych Podłączenie przez sieć Suconet K1/K, konfigurowane wejścia i wyjścia 6/8 wejść analogowych, rozdzielczość 8/ów 4 wyjścia analogowe, rozdzielczość 8/ów EM4-101-AA Moduły do pomiarów temperatury bez rozszerzeń lokalnych Podłączenie przez sieć Suconet K 6 wejść dla termopar Pt100/Ni1000 Pt100: 100 C do C Ni1000: 50 C do C 2 wejścia 0 10 V, rozdzielczość ów EM4-101-TX Podłączenie przez sieć Suconet K 6 wejść dla termoelementów typu J: 0 C do 1200 C K: 0 C do 1300 C L: 0 C do 900 C EM4-101-TX EM4-200 lokalnie rozszerzalny za pomocą modułów Moduły cyfrowe Moduł rozszerzeń rejestruje stany sygnałów i wartości cyfrowe 16 wejść 24 V DC Podłączenie przez sieć Suconet K1/K (EM4-201-DX2 zastępuje...dx1) EM4-201-DX Podłączenie przez sieć PROFIBUS-DP Właściwy plik konfiguracyjny (*.GSD) można pobrać z: Adres internetowy: Adres internetowy: EM4-204-DX

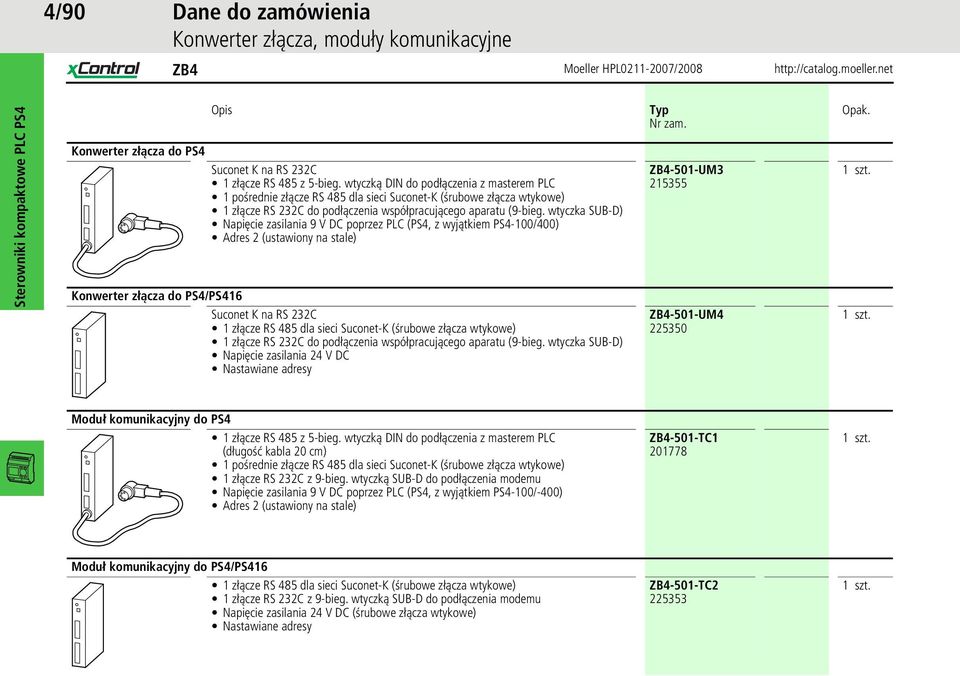

5 4/90 Dane do zamówienia Konwerter złącza, moduły komunikacyjne ZB4 Konwerter złącza do PS4 Opis Suconet K na RS 232C 1 złącze RS 485 z 5-bieg. wtyczką DIN do podłączenia z masterem PLC 1 pośrednie złącze RS 485 dla sieci Suconet-K (śrubowe złącza wtykowe) 1 złącze RS 232C do podłączenia współpracującego aparatu (9-bieg. wtyczka SUB-D) Napięcie zasilania 9 V DC poprzez PLC (PS4, z wyjątkiem PS4-100/400) Adres 2 (ustawiony na stale) Konwerter złącza do PS4/PS416 Suconet K na RS 232C 1 złącze RS 485 dla sieci Suconet-K (śrubowe złącza wtykowe) 1 złącze RS 232C do podłączenia współpracującego aparatu (9-bieg. wtyczka SUB-D) Nastawiane adresy Typ ZB4-501-UM ZB4-501-UM Moduł komunikacyjny do PS4 1 złącze RS 485 z 5-bieg. wtyczką DIN do podłączenia z masterem PLC (długość kabla 20 cm) 1 pośrednie złącze RS 485 dla sieci Suconet-K (śrubowe złącza wtykowe) 1 złącze RS 232C z 9-bieg. wtyczką SUB-D do podłączenia modemu Napięcie zasilania 9 V DC poprzez PLC (PS4, z wyjątkiem PS4-100/-400) Adres 2 (ustawiony na stale) ZB4-501-TC Moduł komunikacyjny do PS4/PS416 1 złącze RS 485 dla sieci Suconet-K (śrubowe złącza wtykowe) 1 złącze RS 232C z 9-bieg. wtyczką SUB-D do podłączenia modemu (śrubowe złącza wtykowe) Nastawiane adresy ZB4-501-TC

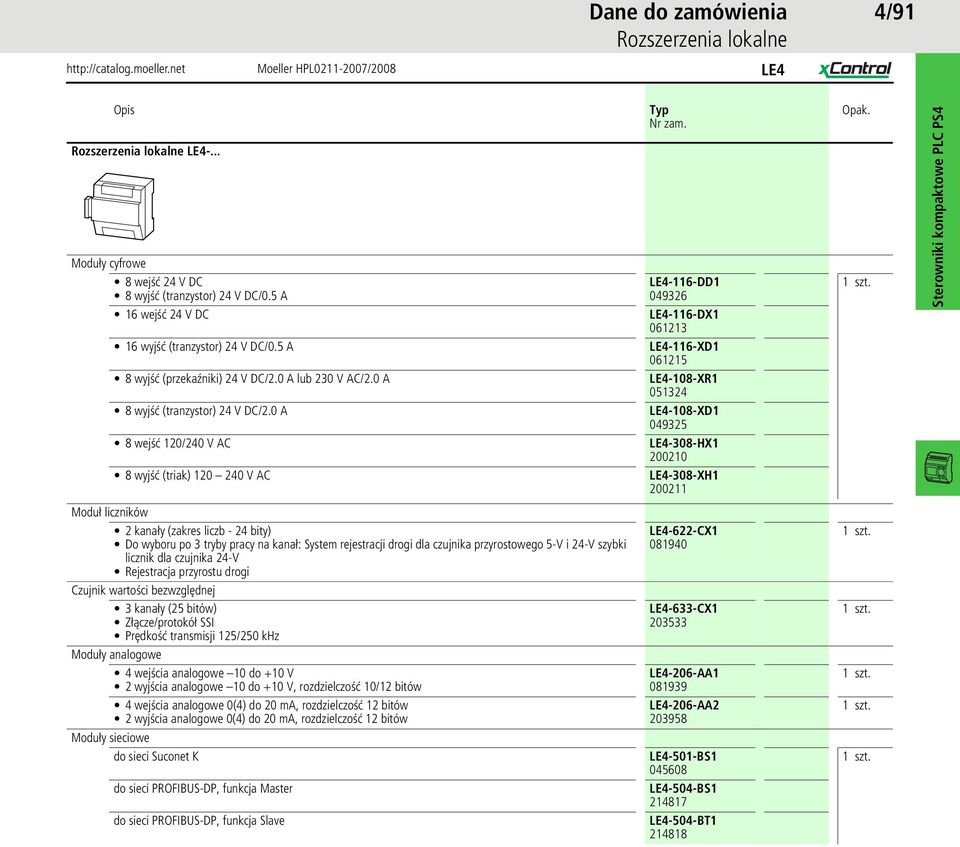

6 Dane do zamówienia Rozszerzenia lokalne 4/91 LE4 Opis Rozszerzenia lokalne Moduły cyfrowe 8 wejść 24 V DC 8 (tranzystor) 24 V DC/0.5 A 16 wejść 24 V DC Typ LE4-116-DD LE4-116-DX (tranzystor) 24 V DC/0.5 A LE4-116-XD (przekaźniki) 24 V DC/2.0 A lub 230 V AC/2.0 A LE4-108-XR (tranzystor) 24 V DC/2.0 A LE4-108-XD wejść 120/240 V AC LE4-308-HX (triak) V AC LE4-308-XH Moduł liczników 2 kanały (zakres liczb - 24 bity) Do wyboru po 3 tryby pracy na kanał: System rejestracji drogi dla czujnika przyrostowego 5-V i 24-V szybki licznik dla czujnika 24-V Rejestracja przyrostu drogi LE4-622-CX Czujnik wartości bezwzględnej 3 kanały (25 bitów) Złącze/protokół SSI Prędkość transmisji 125/250 khz LE4-633-CX Moduły analogowe 4 wejścia analogowe 10 do +10 V 2 wyjścia analogowe 10 do +10 V, rozdzielczość 10/ów LE4-206-AA wejścia analogowe 0(4) do 20 ma, rozdzielczość ów 2 wyjścia analogowe 0(4) do 20 ma, rozdzielczość ów LE4-206-AA Moduły sieciowe do sieci Suconet K LE4-501-BS do sieci PROFIBUS-DP, funkcja Master LE4-504-BS do sieci PROFIBUS-DP, funkcja Slave LE4-504-BT

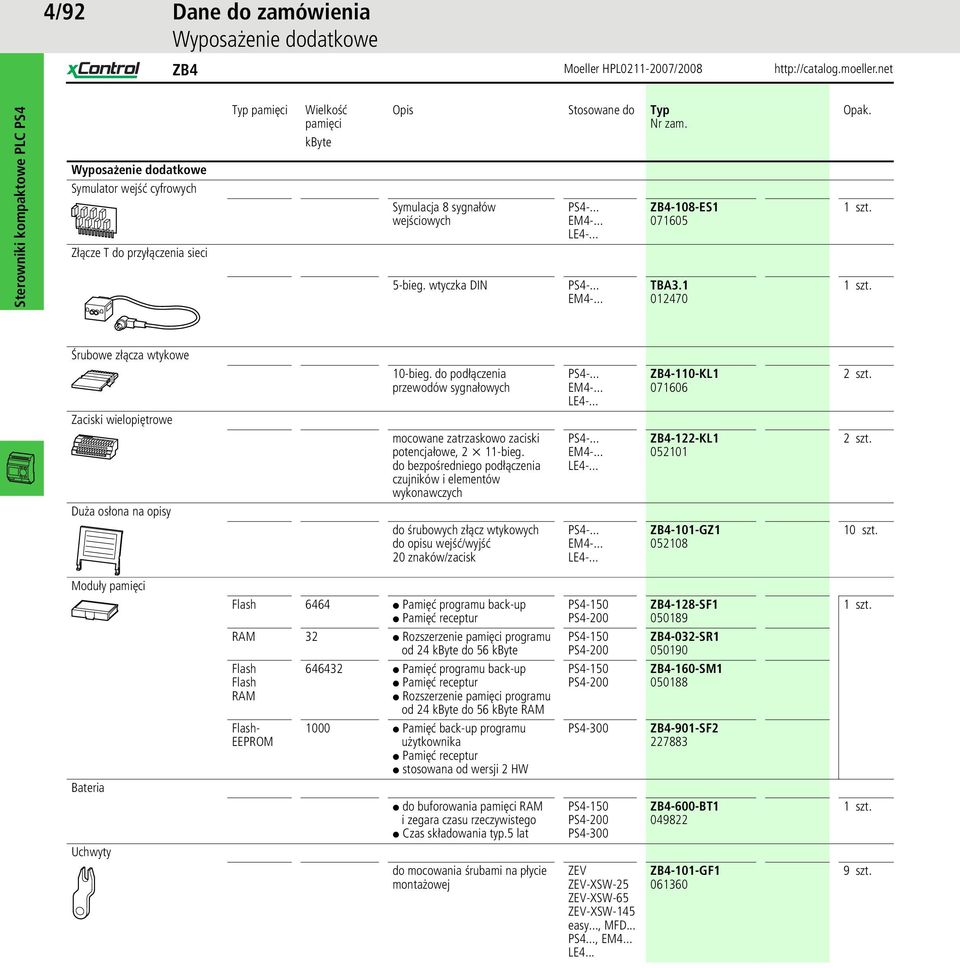

7 4/92 Dane do zamówienia ZB4 Symulator wejść cyfrowych Złącze T do przyłączenia sieci Typ pamięci Wielkość pamięci kbyte Opis Stosowane do Typ Symulacja 8 sygnałów wejściowych 5-bieg. wtyczka DIN ZB4-108-ES TBA Śrubowe złącza wtykowe 10-bieg. do podłączenia przewodów sygnałowych ZB4-110-KL szt. Zaciski wielopiętrowe mocowane zatrzaskowo zaciski potencjałowe, 2 x 11-bieg. do bezpośredniego podłączenia czujników i elementów wykonawczych ZB4-122-KL szt. Duża osłona na opisy do śrubowych złącz wtykowych do opisu 20 znaków/zacisk ZB4-101-GZ szt. Moduły pamięci Flash 6464 K Pamięć programu back-up K Pamięć receptur ZB4-128-SF RAM 32 K Rozszerzenie pamięci programu od 24 kbyte do 56 kbyte ZB4-032-SR Flash Flash RAM K Pamięć programu back-up K Pamięć receptur K Rozszerzenie pamięci programu od 24 kbyte do 56 kbyte RAM ZB4-160-SM Flash- EEPROM 1000 K Pamięć back-up programu użytkownika K Pamięć receptur K stosowana od wersji 2 HW PS4-300 ZB4-901-SF Bateria K do buforowania pamięci RAM i zegara czasu rzeczywistego K Czas składowania typ.5 lat PS4-300 ZB4-600-BT Uchwyty do mocowania śrubami na płycie montażowej ZEV ZEV-XSW-25 ZEV-XSW-65 ZEV-XSW-145 easy..., MFD... PS4..., EM4... LE4... ZB4-101-GF szt.
