1 CT-AHS / CT-ARS CT-MBS / CT-MFS (PL) Instrukcja instalacji i obsługi Elektroniczne przekaźniki czasowe, serii CT-S Uwaga: Publikowane instrukcje obsługi i instalacji nie zawierają wszystkich szczegółowych informacji na temat każdego typu urządzenia z danej serii produktów i nie zawierają opisu każdej możliwej aplikacji produktów. Dokumenty mają charakter opisowy i nie powinny być rozumiane jako zapewniające zobowiązania prawne. Więcej informacji można uzyskać z katalogów i danych technicznych produktu, dostępnych u lokalnych przedstawicieli handlowych ABB oraz z witryny ABB: Zastrzegamy sobie prawo do dokonywania zmian bez wcześniejszego poinformowania. Urządzenie musi być instalowane przez wykwalifikowany personel i zgodnie z odpowiednimi normami krajowymi (np. VDE, itp). Przed instalacją tego urządzenia, uważnie przeczytaj całą niniejszą instrukcję instalacji i obsługi. ABB Sp. z o.o. Ul. Żegańska Warszawa / Polska -> Aparatura sterownicza -> Produkty elektroniczne i przekaźniki Demontaż produktu Montaż produktu Montaż plombowanej, przezroczystej osłony

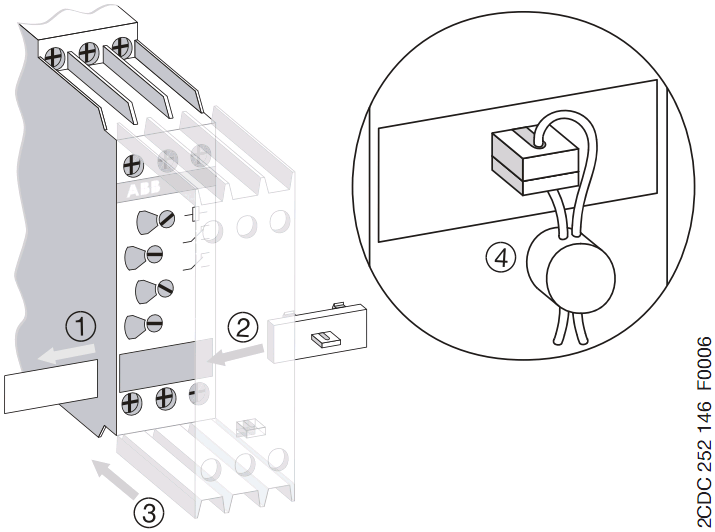

2 I Przykłady: I Ścianka czołowa z elementami regulacyjnymi Polski Nastawa zakresu czasowego poprzez wybór maksymalnej wartości: Zakres Maks. wartość s >> 3 s skala s >> 30 s żółta s >> 300 s min >> 30 min min >> 300 min h >> 30 h h >> 300 h s >> 1 s skala s >> 10 s biała s >> 100 s min >> 10 min Skala odczytywana bezpośrednio, do nastaw wartości czasu w wybranym zakresie Funkcja / Wybór funkcji czasowej w CT-MFS i CT-MBS Funkcje: patrz III Wybór pracy drugiego styku przekaźnika jako bezzwłoczny Pozycja I : Styk bezzwłoczny Wskaźniki stanu pracy za pomocą diod LED U/T: zielona LED Wskazanie podłączenia napięcia zasilania i odmierzania czasu Podłączenie napięcia zasilania Odliczanie czasu (nie w CT-ARS) R: czerwona LED Stan wyjścia przekaźnikowego Wyjście pobudzone R1/R2: żółta LED Stan wyjść przekaźnikowych 1 i 2 Wyjście pobudzone III Połączenia elektryczne Wartości napięcia zasilania i sterującego, i schemat połączeń, patrz etykieta na ściance bocznej urządzenia. A1-A2 Napięcie zasilania i sterujące US Y1-Z2 Wejście sterujące do uruchamiania odliczania czasu X1-Z2 Wejście sterujące do zatrzymania odliczania czasu Z1-Z2 / funkcja akumulacyjna (patrz diagram V) Podłączenie zewnętrznego potencjometru do zdalnych nastaw czasu. Gdy zewnętrzny potencjometr jest podłączony, potencjometr na ściance przedniej jest nieaktywny /18 Pierwszy styk c/o 25-26/28 Drugi styk c/o 21-22/24 Drugi styk c/o, jako styk bezzwłoczny CT-ARS: Przed pierwszym uruchomieniem lub po dłuższym przechowywaniu przekaźnika bez podłączenia do napięcia zasilania, konieczne jest wstępne podłączenie napięcia zasilania przez ok. 5 min! Tylko po podaniu napięcia zasilania przed pierwszym uruchomieniem styki wyjściowe przełączą się we właściwą pozycję.

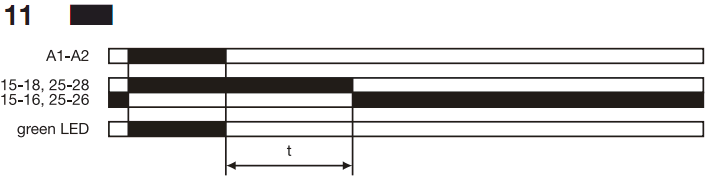

3 II Diagramy funkcyjne impulsu t1 = nastawiony czas startu t2 = czas przejścia (50ms) impulsu migania t1 = czas załączenia t2 = czas wyłączenia t1a + t1b = t1 t2a + t2b = t2 t1 = t2 migania impulsu Czas 300h Czas = 300h
4 (PL) Przełącznik gwiazda-trójkąt Schemat obwodu sterującego Schemat obwodu mocy
5 III Funkcje czasowe 1 Opóźnienie załączenia 2 Impuls załączający 3 Migacz, start z pozycji ON t nastawiony czas migania 4 Migacz, start z pozycji OFF t nastawiony czas migania 5 Opóźnienie wyłączenia z napięciem pomocniczym 6 Impuls wyłączający 7 Przełącznik gwiazda-trójkąt z funkcją impulsową t1 nastawiony czas startu t2 stały czas przejścia 50ms 8 Opóźnienie załączenia i wyłączenia asymetryczne t1 nastawione opóźnienie załączenia t2 nastawiony opóźnienie wyłączenia 9 Układ formowania impulsów 10 Funkcja Zał/Wył Funkcja Zał: czas 300h Funkcja Wył: czas = 300h CT-AHS 5 Opóźnienie wyłączenia z napięciem pomocniczym CT-ARS 11 Opóźnienie wyłączenia bez napięcia pomocniczego IV Wyzwalanie wejść sterujących za pomocą 3-przewodowych Czujników zbliżeniowych NPN Napięcie zasilania przekaźnika czasowego i napięcie zasilania czujnika zbliżeniowego powinny być elektrycznie odizolowane. (+V/0V = napięcie zasilania czujnika zbliżeniowego) V Pauza w odliczaniu czasu / funkcja akumulacyjna Odmierzanie czasu może zostać zatrzymane poprzez zwarcie styków wejścia sterującego X1-Z2. Czas pozostały do odliczenia jest zapamiętywany i po otwarciu styków wejścia sterującego jest odmierzany dalej. Ta operacja może być powtarzana tak często, jak to jest wymagane. Leganda t3 Pauza w odliczaniu czasu LED Zielona LED miga podczas odmierzania czasu (nie w CT-ARS) A1-A2 Napięcie zasilania i sterujące US Y1-Z2 Wejście sterujące, wyzwalanie beznapięciowe 15-16/18 Pierwszy styk c/o 25-26/28 Drugi styk c/o 21-22/24 Drugi styk c/o, jako styk bezzwłoczny Napięcie zasilania niepodłączone / styk wyjściowy otwarty Napięcie zasilania podłączone / styk wyjściowy zamknięty Więcej szczegółów na temat funkcji i danych technicznych, patrz katalog.
