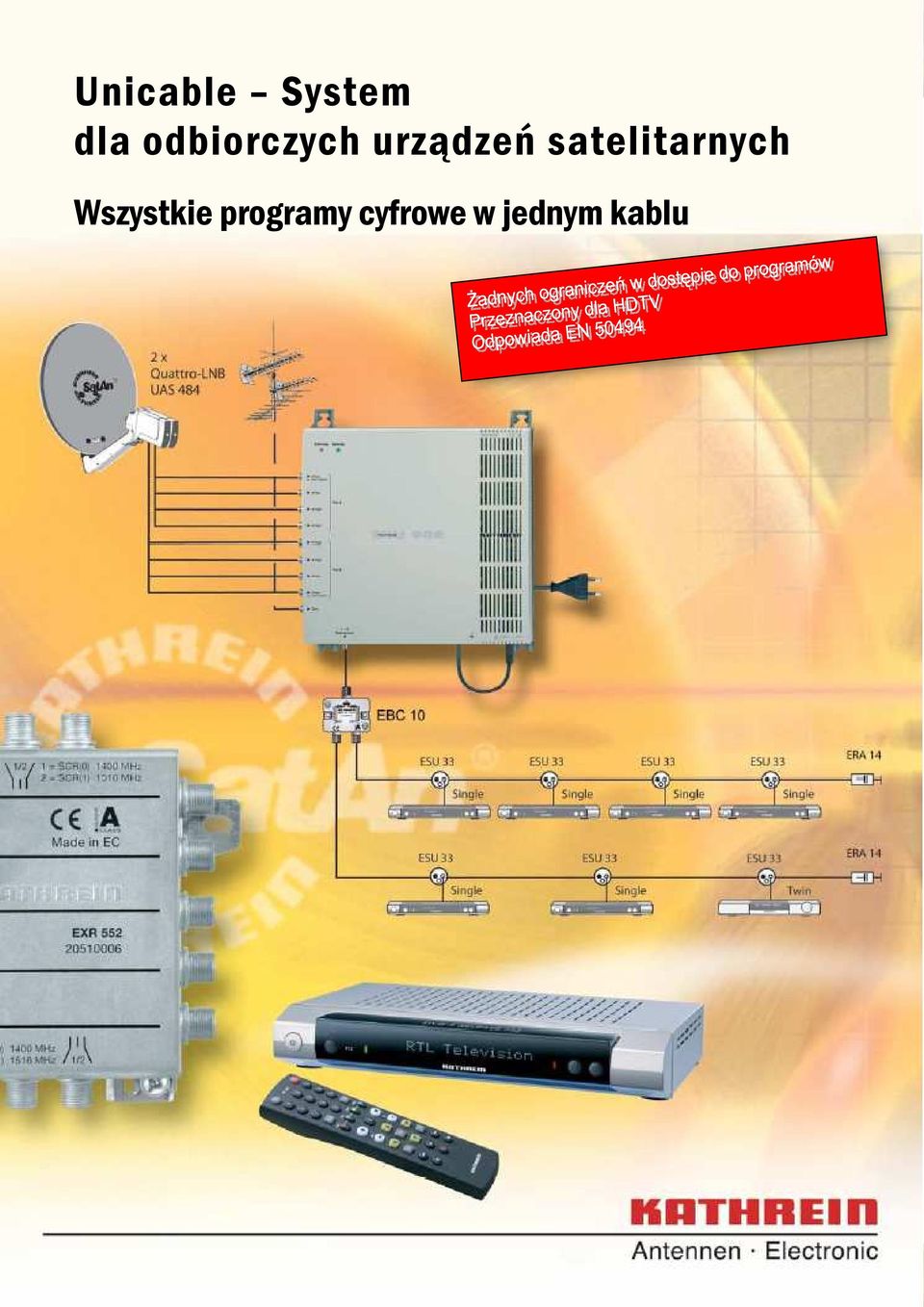

1 Unicable System dla odbiorczych urządzeń satelitarnych Wszystkie programy cyfrowe w jednym kablu

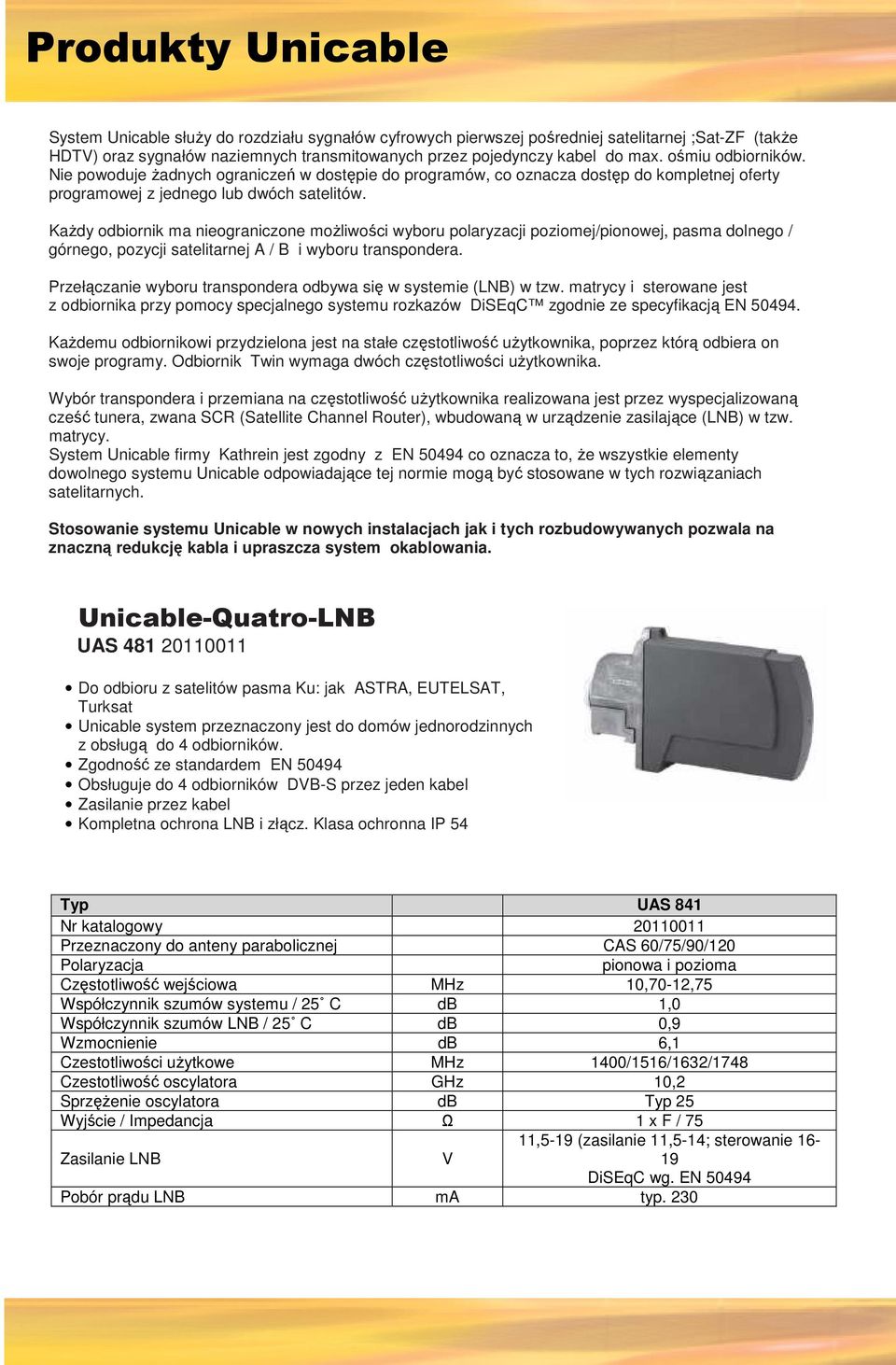

2 System Unicable słuŝy do rozdziału sygnałów cyfrowych pierwszej pośredniej satelitarnej ;SatZF (takŝe HDTV) oraz sygnałów naziemnych transmitowanych przez pojedynczy kabel do max. ośmiu odbiorników. Nie powoduje Ŝadnych ograniczeń w dostępie do programów, co oznacza dostęp do kompletnej oferty programowej z jednego lub dwóch satelitów. KaŜdy odbiornik ma nieograniczone moŝliwości wyboru polaryzacji poziomej/pionowej, pasma dolnego / górnego, pozycji satelitarnej A / B i wyboru transpondera. Przełączanie wyboru transpondera odbywa się w systemie (LNB) w tzw. matrycy i sterowane jest z odbiornika przy pomocy specjalnego systemu rozkazów DiSEqC zgodnie ze specyfikacją EN KaŜdemu odbiornikowi przydzielona jest na stałe częstotliwość uŝytkownika, poprzez którą odbiera on swoje programy. Odbiornik Twin wymaga dwóch częstotliwości uŝytkownika. Wybór transpondera i przemiana na częstotliwość uŝytkownika realizowana jest przez wyspecjalizowaną cześć tunera, zwana SCR (Satellite Channel Router), wbudowaną w urządzenie zasilające (LNB) w tzw. matrycy. System Unicable firmy Kathrein jest zgodny z EN co oznacza to, Ŝe wszystkie elementy dowolnego systemu Unicable odpowiadające tej normie mogą być stosowane w tych rozwiązaniach satelitarnych. Stosowanie systemu Unicable w nowych instalacjach jak i tych rozbudowywanych pozwala na znaczną redukcję kabla i upraszcza system okablowania. UnicableQuatroLNB UAS Do odbioru z satelitów pasma Ku: jak ASTRA, EUTELSAT, Turksat Unicable system przeznaczony jest do domów jednorodzinnych z obsługą do 4 odbiorników. Zgodność ze standardem EN Obsługuje do 4 odbiorników DVBS przez jeden kabel Zasilanie przez kabel Kompletna ochrona LNB i złącz. Klasa ochronna IP 54 Typ UAS 841 Nr katalogowy Przeznaczony do anteny parabolicznej CAS 60/75/90/120 Polaryzacja pionowa i pozioma Częstotliwość wejściowa MHz 10,7012,75 Współczynnik szumów systemu / 25 C db 1,0 Współczynnik szumów LNB / 25 C db 0,9 Wzmocnienie db 6,1 Czestotliwości uŝytkowe MHz 1400/1516/1632/1748 Czestotliwość oscylatora GHz 10,2 SprzęŜenie oscylatora db Typ 25 Wyjście / Impedancja Ω 1 x F / 75 Zasilanie LNB V 11,519 (zasilanie 11,514; sterowanie DiSEqC wg. EN Pobór prądu LNB ma typ. 230

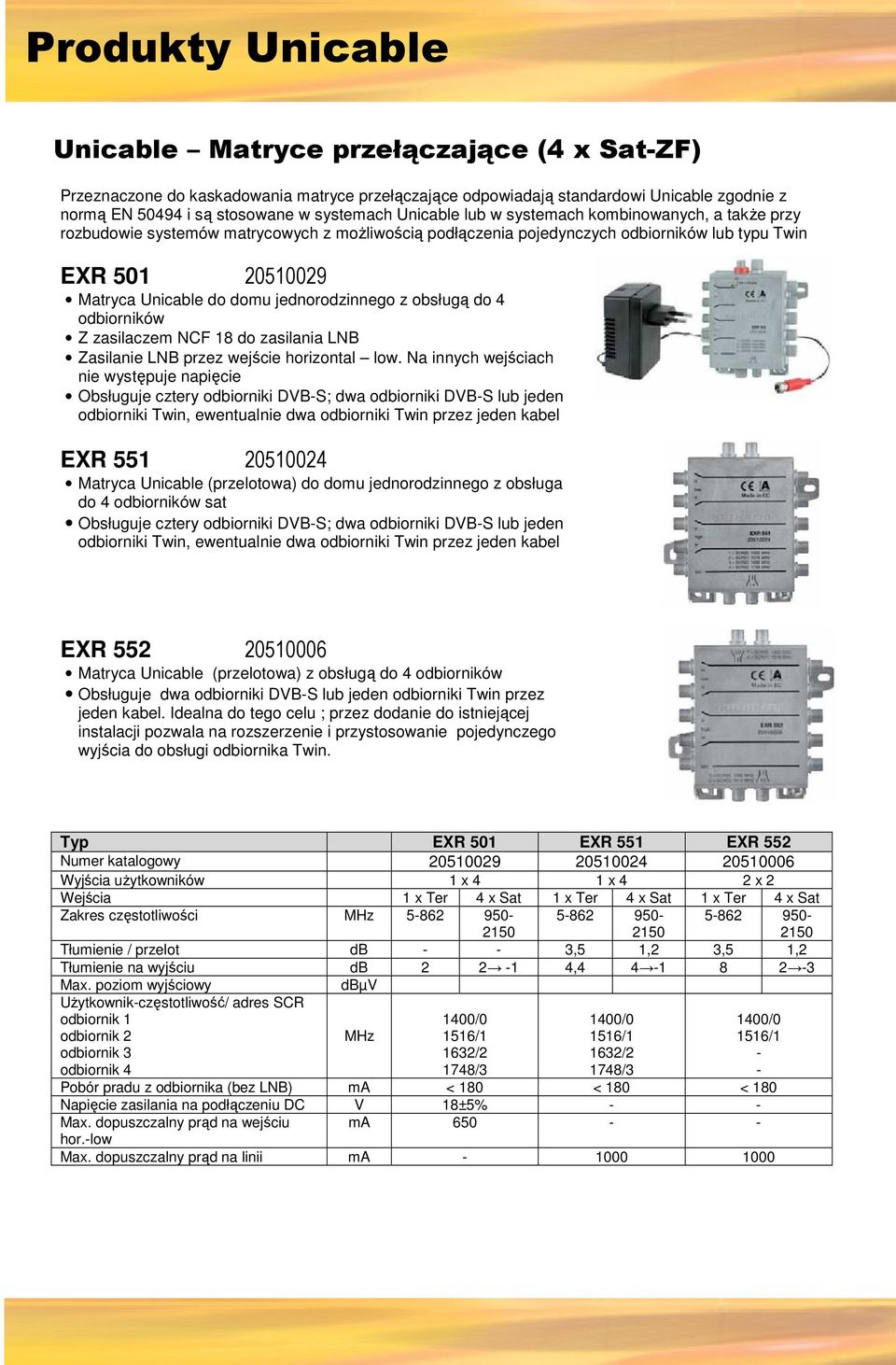

3 Unicable Matryce przełączające (4 x SatZF) Przeznaczone do kaskadowania matryce przełączające odpowiadają standardowi Unicable zgodnie z normą EN i są stosowane w systemach Unicable lub w systemach kombinowanych, a takŝe przy rozbudowie systemów matrycowych z moŝliwością podłączenia pojedynczych odbiorników lub typu Twin EXR Matryca Unicable do domu jednorodzinnego z obsługą do 4 odbiorników Z zasilaczem NCF 18 do zasilania LNB Zasilanie LNB przez wejście horizontal low. Na innych wejściach nie występuje napięcie Obsługuje cztery odbiorniki DVBS; dwa odbiorniki DVBS lub jeden odbiorniki Twin, ewentualnie dwa odbiorniki Twin przez jeden kabel EXR Matryca Unicable (przelotowa) do domu jednorodzinnego z obsługa do 4 odbiorników sat Obsługuje cztery odbiorniki DVBS; dwa odbiorniki DVBS lub jeden odbiorniki Twin, ewentualnie dwa odbiorniki Twin przez jeden kabel EXR Matryca Unicable (przelotowa) z obsługą do 4 odbiorników Obsługuje dwa odbiorniki DVBS lub jeden odbiorniki Twin przez jeden kabel. Idealna do tego celu ; przez dodanie do istniejącej instalacji pozwala na rozszerzenie i przystosowanie pojedynczego wyjścia do obsługi odbiornika Twin. Typ EXR 501 EXR 551 EXR 552 Numer katalogowy Wyjścia uŝytkowników 1 x 4 1 x 4 2 x 2 Wejścia 1 x Ter 4 x Sat 1 x Ter 4 x Sat 1 x Ter 4 x Sat Zakres częstotliwości MHz Tłumienie / przelot db 3,5 1,2 3,5 1,2 Tłumienie na wyjściu db , Max. poziom wyjściowy UŜytkownikczęstotliwość/ adres SCR odbiornik 1 odbiornik 2 odbiornik 3 odbiornik 4 dbµv MHz 1400/0 1516/1 1632/2 1748/3 1400/0 1516/1 1632/2 1748/3 1400/0 1516/1 Pobór pradu z odbiornika (bez LNB) ma < 180 < 180 < 180 Napięcie zasilania na podłączeniu DC V 18±5% Max. dopuszczalny prąd na wejściu ma 650 hor.low Max. dopuszczalny prąd na linii ma

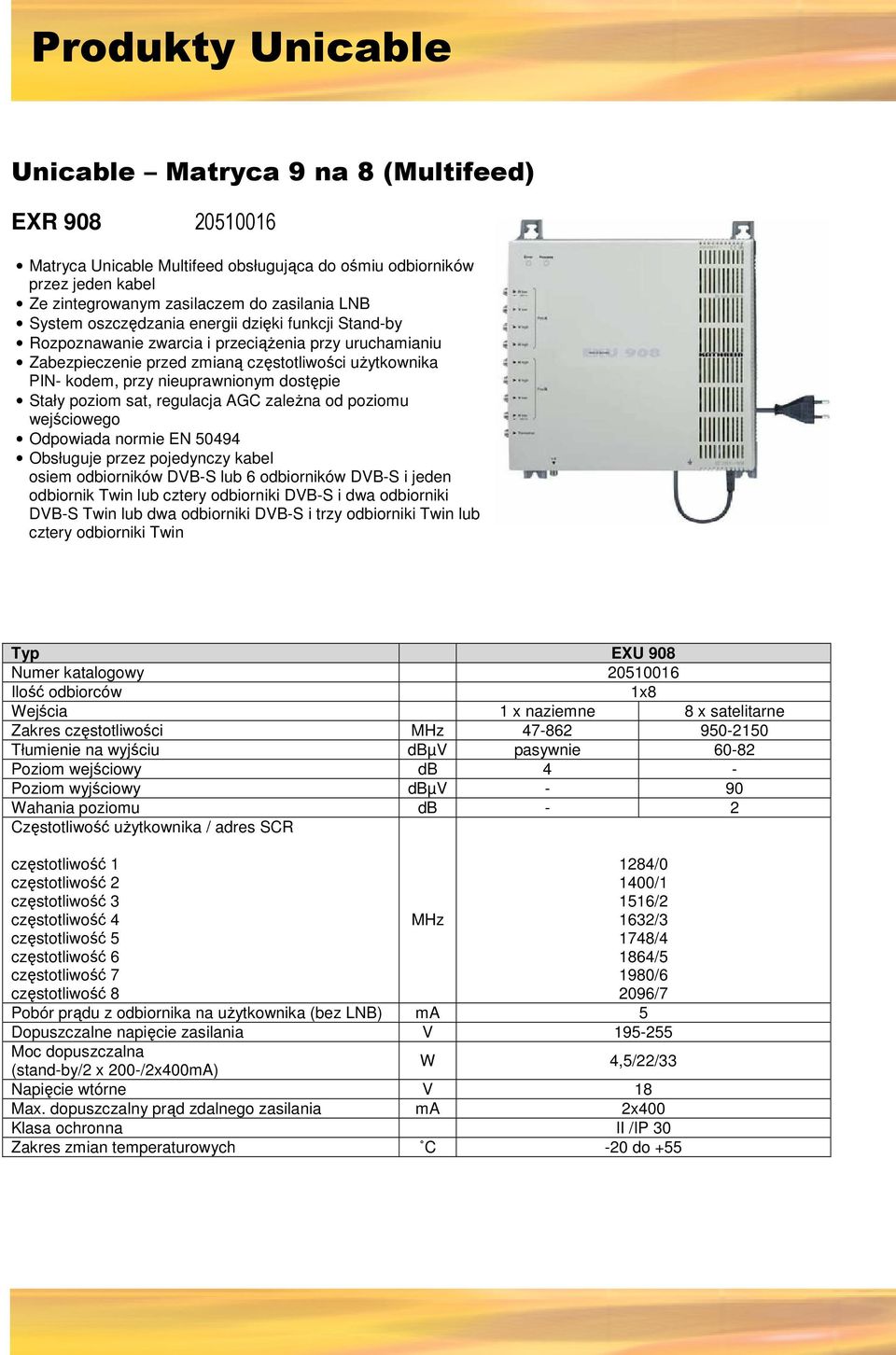

4 Unicable Matryca 9 na 8 (Multifeed) EXR Matryca Unicable Multifeed obsługująca do ośmiu odbiorników przez jeden kabel Ze zintegrowanym zasilaczem do zasilania LNB System oszczędzania energii dzięki funkcji Standby Rozpoznawanie zwarcia i przeciąŝenia przy uruchamianiu Zabezpieczenie przed zmianą częstotliwości uŝytkownika PIN kodem, przy nieuprawnionym dostępie Stały poziom sat, regulacja AGC zaleŝna od poziomu wejściowego Odpowiada normie EN Obsługuje przez pojedynczy kabel osiem odbiorników DVBS lub 6 odbiorników DVBS i jeden odbiornik Twin lub cztery odbiorniki DVBS i dwa odbiorniki DVBS Twin lub dwa odbiorniki DVBS i trzy odbiorniki Twin lub cztery odbiorniki Twin Typ EXU 908 Numer katalogowy Ilość odbiorców 1x8 Wejścia 1 x naziemne 8 x satelitarne Zakres częstotliwości MHz Tłumienie na wyjściu dbµv pasywnie 6082 Poziom wejściowy db 4 Poziom wyjściowy dbµv 90 Wahania poziomu db 2 Częstotliwość uŝytkownika / adres SCR częstotliwość 1 częstotliwość 2 częstotliwość 3 częstotliwość 4 częstotliwość 5 częstotliwość 6 częstotliwość 7 częstotliwość 8 MHz 1284/0 1400/1 1516/2 1632/3 1748/4 1864/5 1980/6 2096/7 Pobór prądu z odbiornika na uŝytkownika (bez LNB) ma 5 Dopuszczalne napięcie zasilania V Moc dopuszczalna W 4,5/22/33 (standby/2 x 200/2x400mA) Napięcie wtórne V 18 Max. dopuszczalny prąd zdalnego zasilania ma 2x400 Klasa ochronna II /IP 30 Zakres zmian temperaturowych C 20 do +55

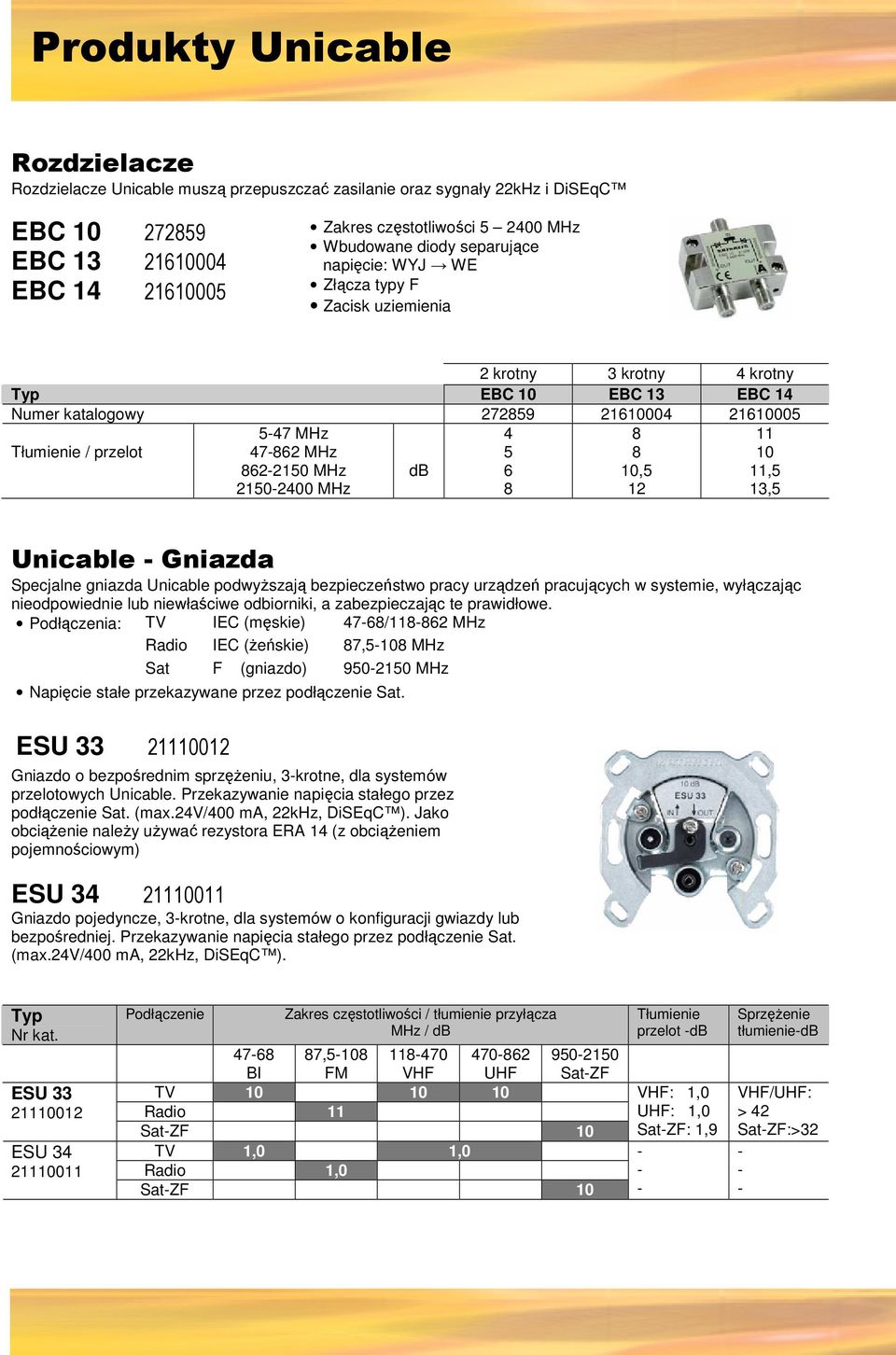

5 Rozdzielacze Rozdzielacze Unicable muszą przepuszczać zasilanie oraz sygnały 22kHz i DiSEqC EBC EBC EBC Zakres częstotliwości MHz Wbudowane diody separujące napięcie: WYJ WE Złącza typy F Zacisk uziemienia 2 krotny 3 krotny 4 krotny Typ EBC 10 EBC 13 EBC 14 Numer katalogowy Tłumienie / przelot 547 MHz MHz MHz MHz db , ,5 13,5 Unicable Gniazda Specjalne gniazda Unicable podwyŝszają bezpieczeństwo pracy urządzeń pracujących w systemie, wyłączając nieodpowiednie lub niewłaściwe odbiorniki, a zabezpieczając te prawidłowe. Podłączenia: TV IEC (męskie) 4768/ MHz Radio IEC (Ŝeńskie) 87,5108 MHz Sat F (gniazdo) MHz Napięcie stałe przekazywane przez podłączenie Sat. ESU Gniazdo o bezpośrednim sprzęŝeniu, 3krotne, dla systemów przelotowych Unicable. Przekazywanie napięcia stałego przez podłączenie Sat. (max.24v/400 ma, 22kHz, DiSEqC ). Jako obciąŝenie naleŝy uŝywać rezystora ERA 14 (z obciąŝeniem pojemnościowym) ESU Gniazdo pojedyncze, 3krotne, dla systemów o konfiguracji gwiazdy lub bezpośredniej. Przekazywanie napięcia stałego przez podłączenie Sat. (max.24v/400 ma, 22kHz, DiSEqC ). Typ Nr kat. ESU ESU Podłączenie Zakres częstotliwości / tłumienie przyłącza MHz / db 4768 BI 87,5108 FM VHF UHF SatZF TV Radio 11 SatZF 10 TV 1,0 1,0 Radio 1,0 SatZF 10 Tłumienie przelot db VHF: 1,0 UHF: 1,0 SatZF: 1,9 SprzęŜenie tłumieniedb VHF/UHF: > 42 SatZF:>32

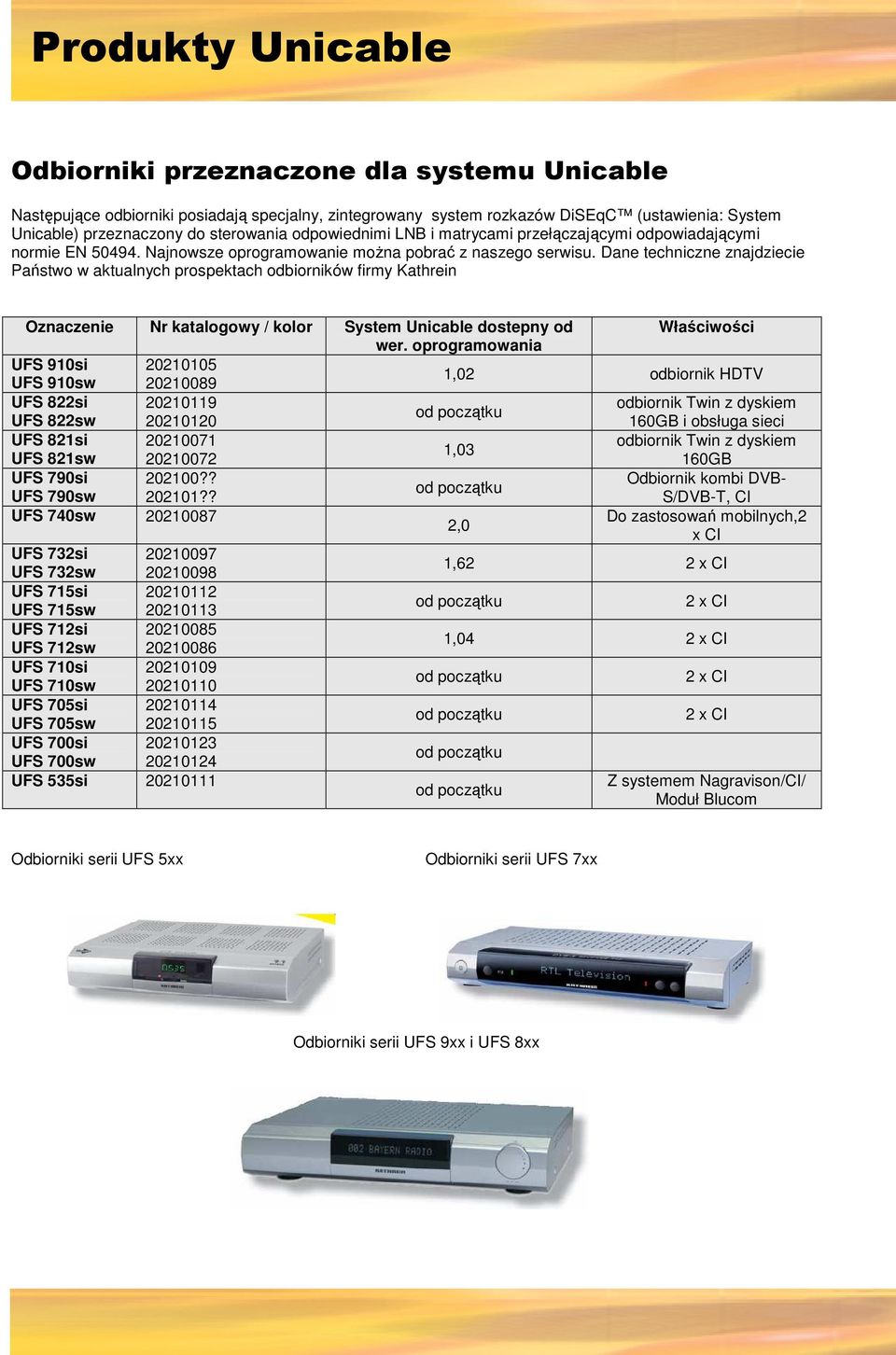

6 Odbiorniki przeznaczone dla systemu Unicable Następujące odbiorniki posiadają specjalny, zintegrowany system rozkazów DiSEqC (ustawienia: System Unicable) przeznaczony do sterowania odpowiednimi LNB i matrycami przełączającymi odpowiadającymi normie EN Najnowsze oprogramowanie moŝna pobrać z naszego serwisu. Dane techniczne znajdziecie Państwo w aktualnych prospektach odbiorników firmy Kathrein Oznaczenie Nr katalogowy / kolor System Unicable dostepny od Właściwości wer. oprogramowania UFS 910si UFS 910sw ,02 odbiornik HDTV UFS 822si odbiornik Twin z dyskiem od początku UFS 822sw GB i obsługa sieci UFS 821si odbiornik Twin z dyskiem 1,03 UFS 821sw GB UFS 790si ?? Odbiornik kombi DVBod początku UFS 790sw ?? S/DVBT, CI UFS 740sw Do zastosowań mobilnych,2 2,0 x CI UFS 732si UFS 732sw ,62 2 x CI UFS 715si UFS 715sw od początku 2 x CI UFS 712si UFS 712sw ,04 2 x CI UFS 710si UFS 710sw od początku 2 x CI UFS 705si UFS 705sw od początku 2 x CI UFS 700si UFS 700sw od początku UFS 535si Z systemem Nagravison/CI/ od początku Moduł Blucom Odbiorniki serii UFS 5xx Odbiorniki serii UFS 7xx Odbiorniki serii UFS 9xx i UFS 8xx
7 Przykłady rozwiązań System Unicable UAS 841 Quatro 4 punkty odbiorcze 1 satelita 2 polaryzacje (H/V) Pasmo górne/dolne Ustawienia odbiornika: *) Unicabel LNB LNB szerokopasmowy SatZF: UAS 481 Odbiornik 1 Odbiornik 2 Odbiornik 3 Odbiornik MHz 1516 MHz 1632 MHz 1748 MHz System z UAS 841 przeznaczony jest do domu jednorodzinnego Do wyjścia UAS 841 moŝna podłączyć bezpośrednio cztery odbiorniki Sat. lub dwa i dwa Twin, lub tylko dwa odbiorniki typu Twin MoŜna zainstalować więcej niŝ cztery gniazda, ale równocześnie moŝna uŝywać jedynie odpowiednią ilość odbiorników.

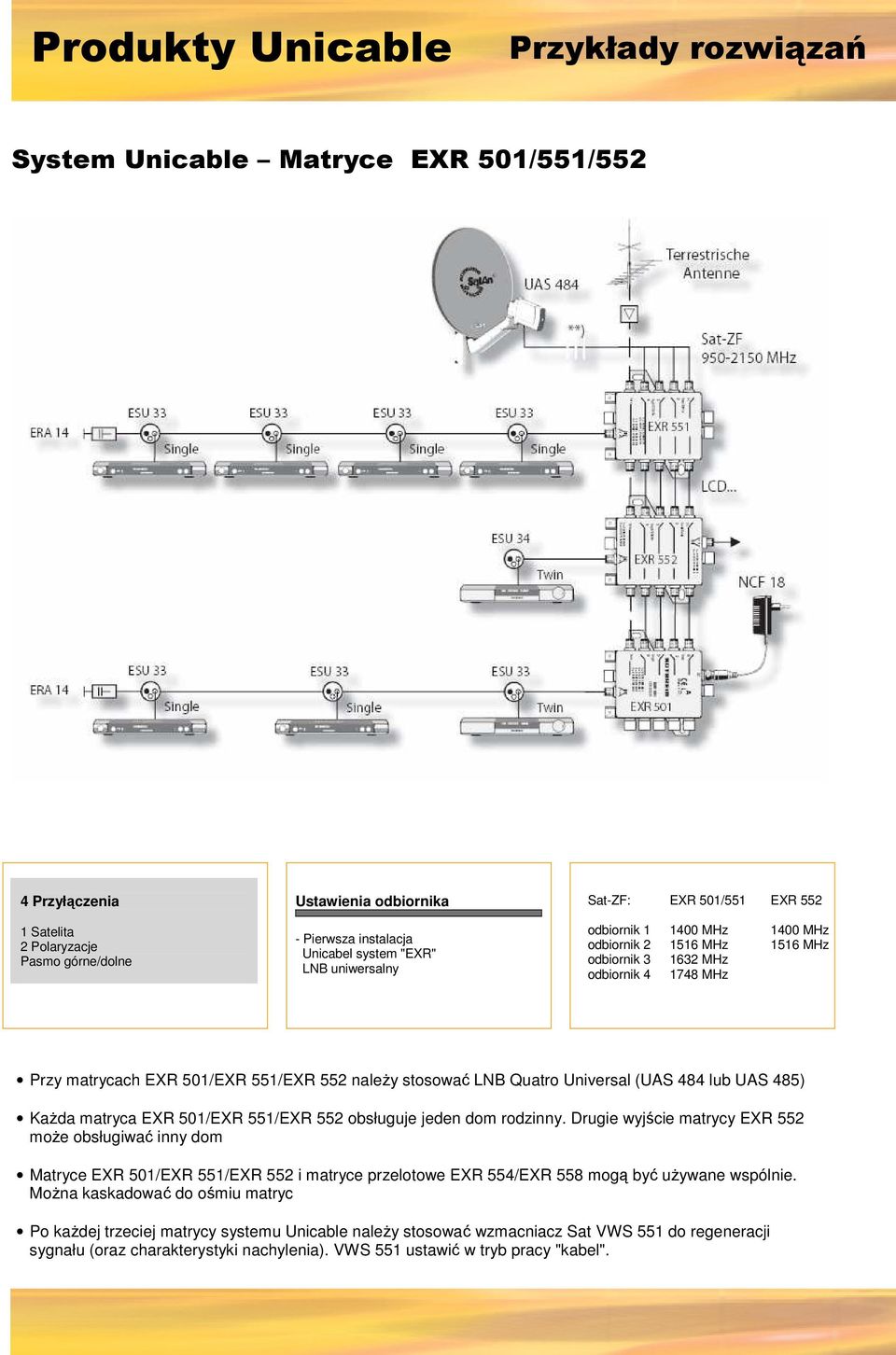

8 Przykłady rozwiązań System Unicable Matryce EXR 501/551/552 4 Przyłączenia 1 Satelita 2 Polaryzacje Pasmo górne/dolne Ustawienia odbiornika Pierwsza instalacja Unicabel system "EXR" LNB uniwersalny SatZF: EXR 501/551 EXR 552 odbiornik MHz 1400 MHz odbiornik MHz 1516 MHz odbiornik MHz odbiornik MHz Przy matrycach EXR 501/EXR 551/EXR 552 naleŝy stosować LNB Quatro Universal (UAS 484 lub UAS 485) KaŜda matryca EXR 501/EXR 551/EXR 552 obsługuje jeden dom rodzinny. Drugie wyjście matrycy EXR 552 moŝe obsługiwać inny dom Matryce EXR 501/EXR 551/EXR 552 i matryce przelotowe EXR 554/EXR 558 mogą być uŝywane wspólnie. MoŜna kaskadować do ośmiu matryc Po kaŝdej trzeciej matrycy systemu Unicable naleŝy stosować wzmacniacz Sat VWS 551 do regeneracji sygnału (oraz charakterystyki nachylenia). VWS 551 ustawić w tryb pracy "kabel".

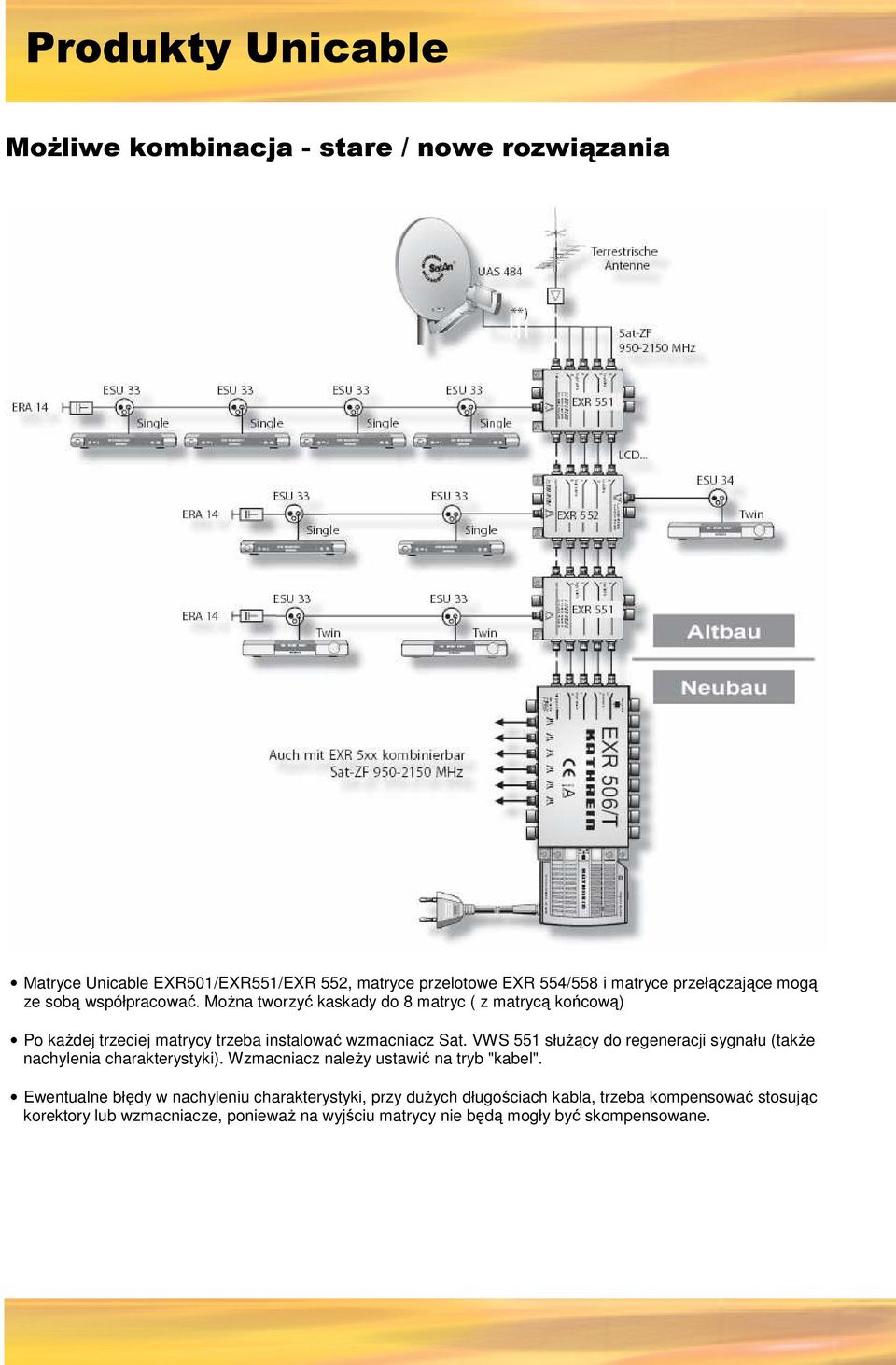

9 MoŜliwe kombinacja stare / nowe rozwiązania Matryce Unicable EXR501/EXR551/EXR 552, matryce przelotowe EXR 554/558 i matryce przełączające mogą ze sobą współpracować. MoŜna tworzyć kaskady do 8 matryc ( z matrycą końcową) Po kaŝdej trzeciej matrycy trzeba instalować wzmacniacz Sat. VWS 551 słuŝący do regeneracji sygnału (takŝe nachylenia charakterystyki). Wzmacniacz naleŝy ustawić na tryb "kabel". Ewentualne błędy w nachyleniu charakterystyki, przy duŝych długościach kabla, trzeba kompensować stosując korektory lub wzmacniacze, poniewaŝ na wyjściu matrycy nie będą mogły być skompensowane.

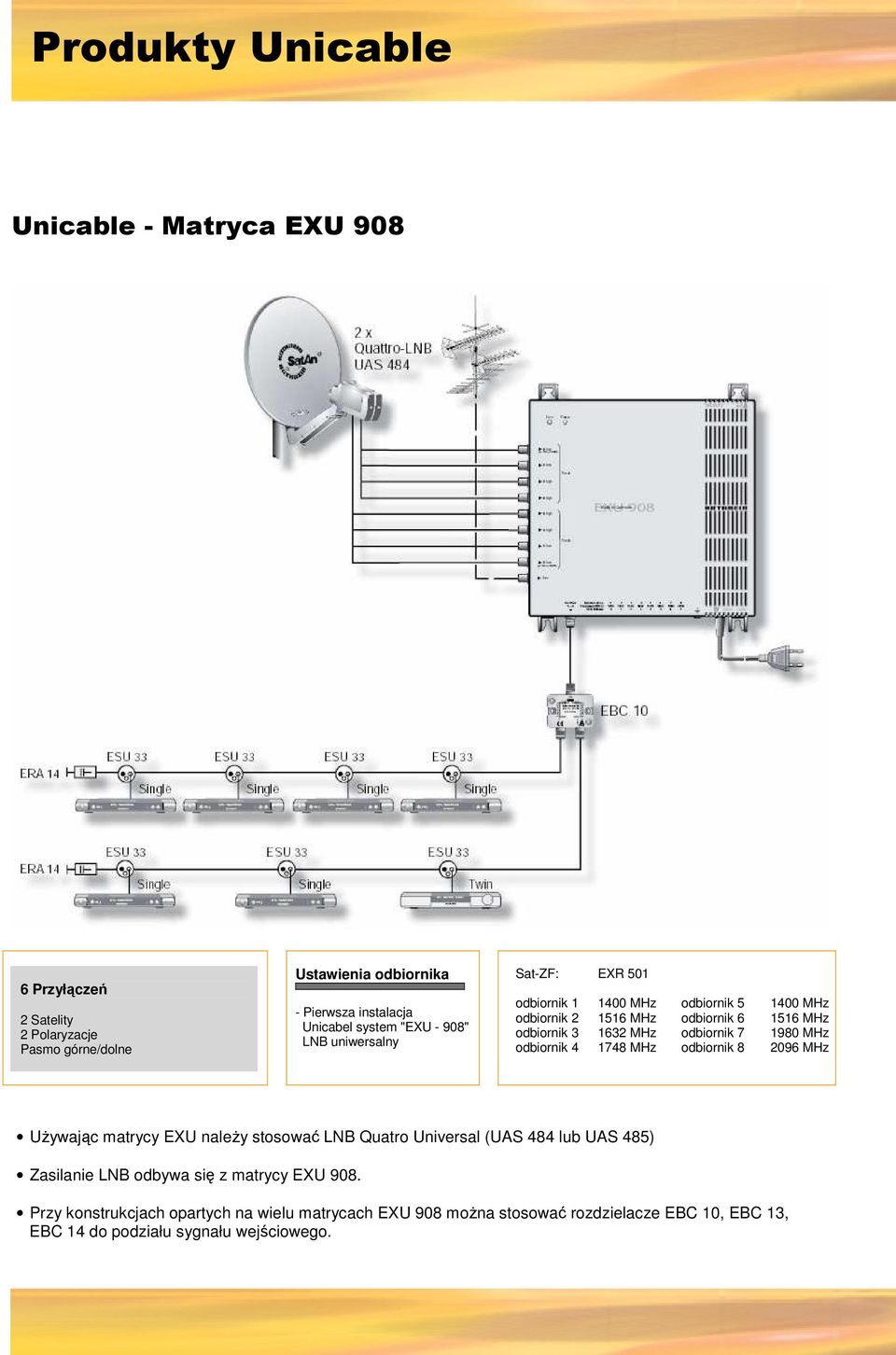

10 Unicable Matryca EXU Przyłączeń 2 Satelity 2 Polaryzacje Pasmo górne/dolne Ustawienia odbiornika Pierwsza instalacja Unicabel system "EXU 908" LNB uniwersalny SatZF: EXR 501 odbiornik MHz odbiornik MHz odbiornik MHz odbiornik MHz odbiornik MHz odbiornik MHz odbiornik MHz odbiornik MHz UŜywając matrycy EXU naleŝy stosować LNB Quatro Universal (UAS 484 lub UAS 485) Zasilanie LNB odbywa się z matrycy EXU 908. Przy konstrukcjach opartych na wielu matrycach EXU 908 moŝna stosować rozdzielacze EBC 10, EBC 13, EBC 14 do podziału sygnału wejściowego.

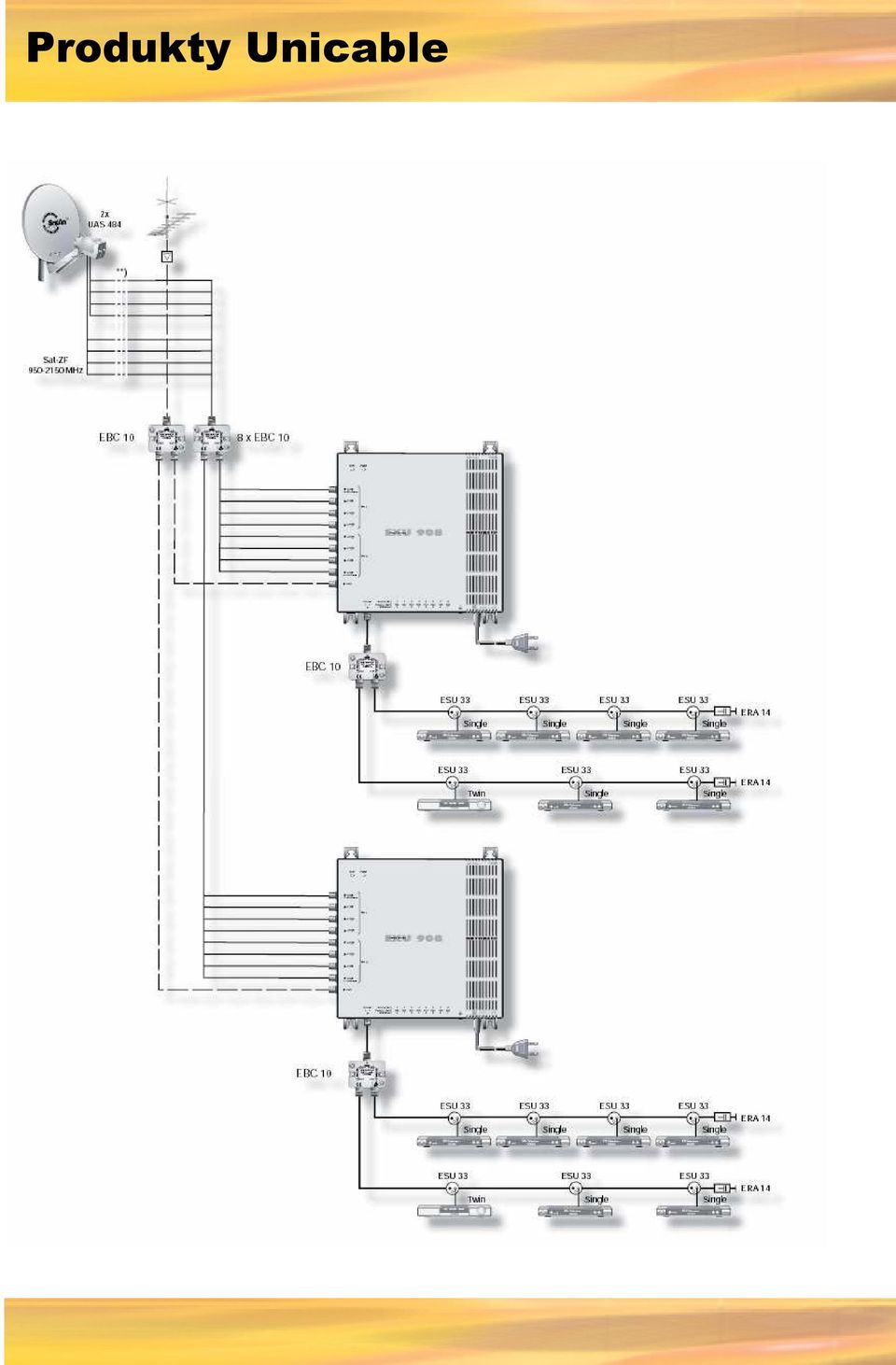

11

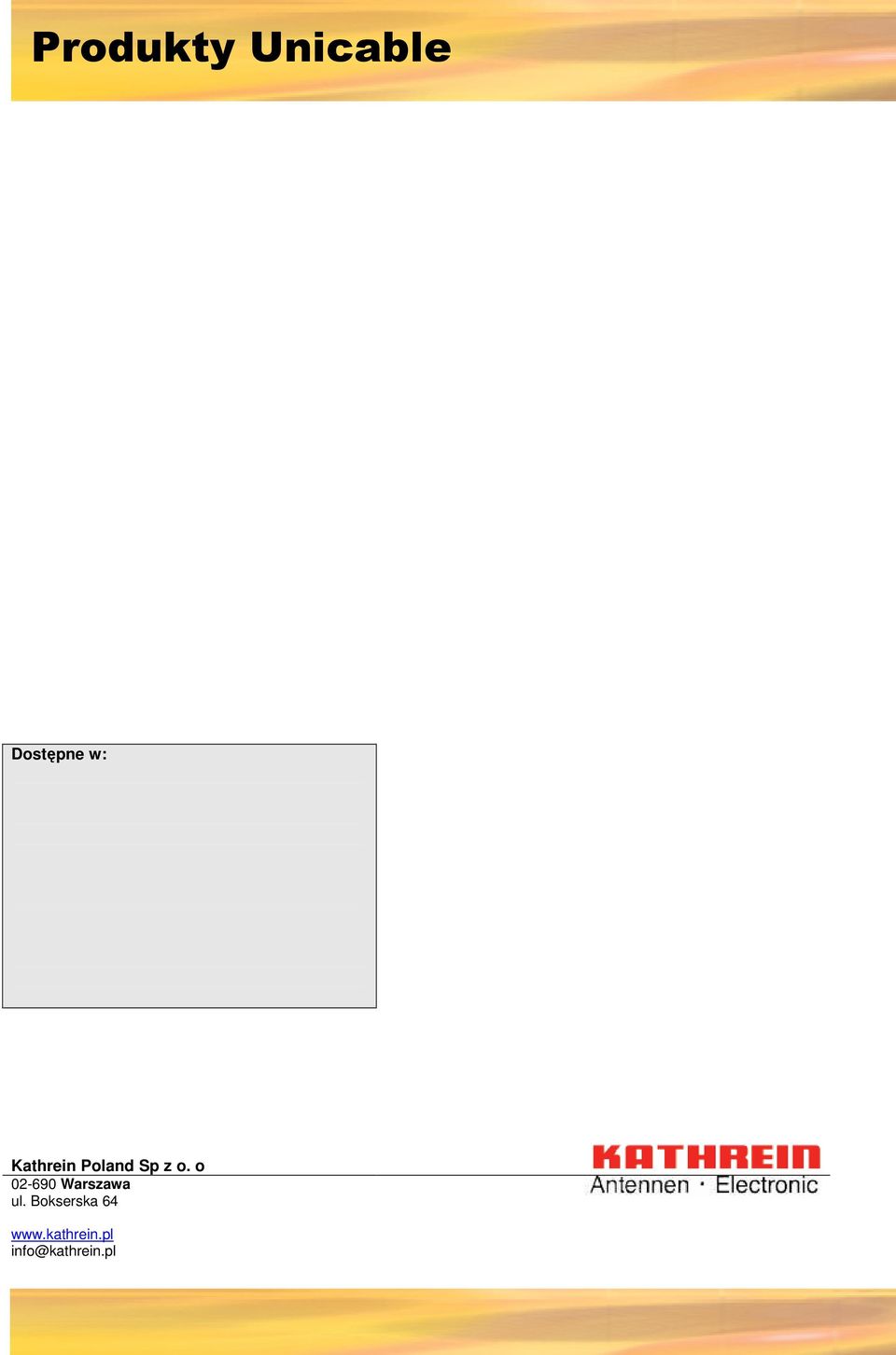

12 Dostępne w: Kathrein Poland Sp z o. o Warszawa ul. Bokserska 64 info@kathrein.pl
