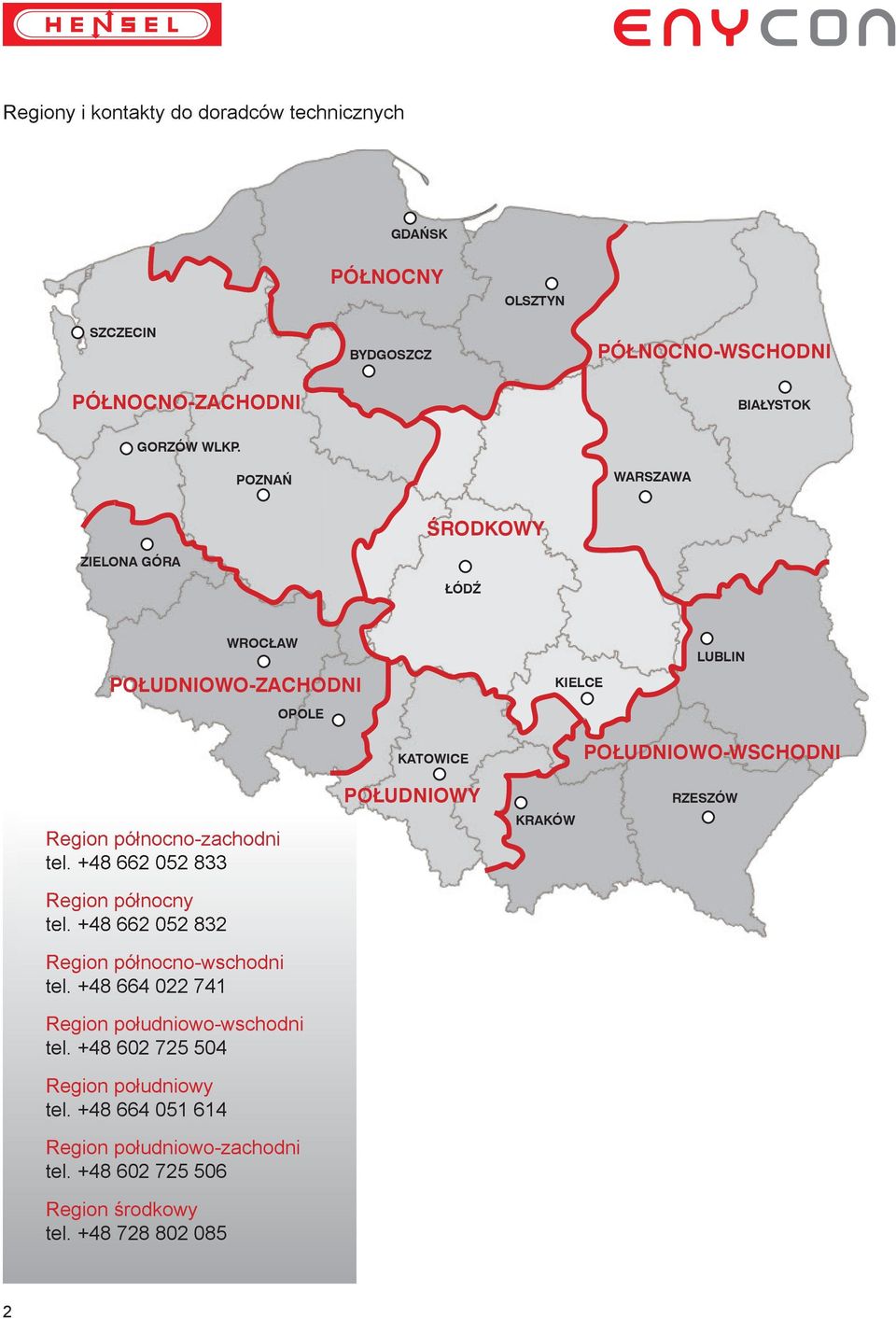

2 Regiony i kontakty do doradców technicznych GDAŃSK PÓŁNOCNY OLSZTYN SZCZECIN BYDGOSZCZ PÓŁNOCNO-WSCHODNI PÓŁNOCNO-ZACHODNI BIAŁYSTOK GORZÓW WLKP. POZNAŃ WARSZAWA ZIELONA GÓRA ŚRODKOWY ŁÓDŹ WROCŁAW POŁUDNIOWO-ZACHODNI OPOLE KIELCE LUBLIN Region północno-zachodni tel Region północny tel Region północno-wschodni tel Region południowo-wschodni tel Region południowy tel Region południowo-zachodni tel Region środkowy tel KATOWICE POŁUDNIOWY KRAKÓW POŁUDNIOWO-WSCHODNI RZESZÓW 2

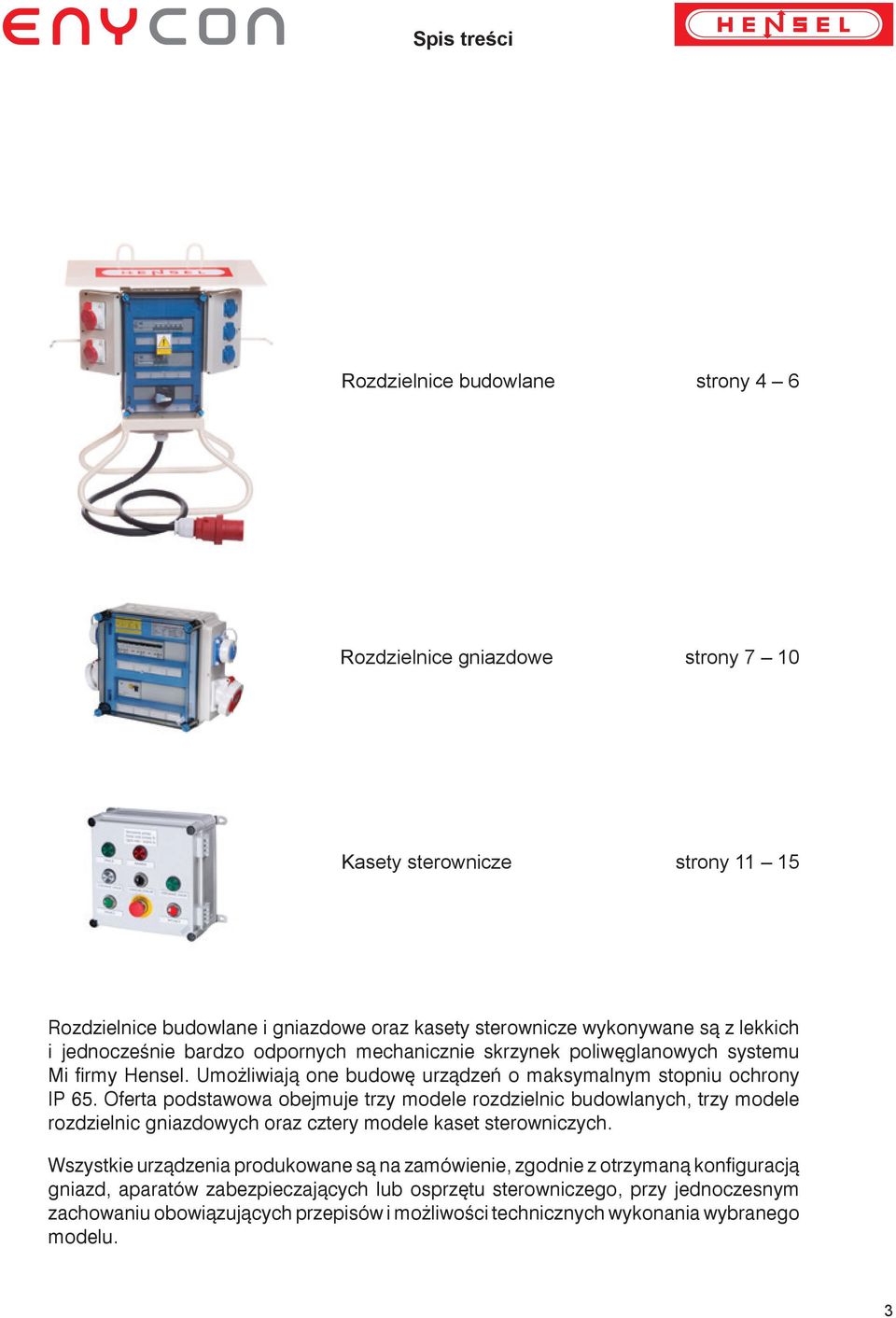

3 Spis treści Rozdzielnice budowlane strony 4 6 Rozdzielnice gniazdowe strony 7 10 Kasety sterownicze strony Rozdzielnice budowlane i gniazdowe oraz kasety sterownicze wykonywane są z lekkich i jednocześnie bardzo odpornych mechanicznie skrzynek poliwęglanowych systemu Mi fi rmy Hensel. Umożliwiają one budowę urządzeń o maksymalnym stopniu ochrony IP 65. Oferta podstawowa obejmuje trzy modele rozdzielnic budowlanych, trzy modele rozdzielnic gniazdowych oraz cztery modele kaset sterowniczych. Wszystkie urządzenia produkowane są na zamówienie, zgodnie z otrzymaną konfi guracją gniazd, aparatów zabezpieczających lub osprzętu sterowniczego, przy jednoczesnym zachowaniu obowiązujących przepisów i możliwości technicznych wykonania wybranego modelu. 3

4 Rozdzielnice budowlane Mi-RBT/K kompakt wysokość: 950 mm szerokość: 810 mm głębokość: 500 mm napięcie znamionowe 400 V AC prąd znamionowy 100 A stopień ochrony IP 44 lub IP 65 II klasa ochronności wyłącznik główny do 63 A kabel zasilający z wtyczką do 63 A gniazda do 63 A 24 moduły na aparaty zabezpieczające 2 panele boczne na gniazda panel boczny może zawierać: 2 gniazda 3-fazowe 6 gniazd 1-fazowych IP 44 2 gniazda 1-fazowe IP 68 1 gniazdo 3-fazowe i 4 gniazda 1-fazowe IP 44 1 gniazdo 3-fazowe i 1 gniazdo 1-fazowe IP 68 wyłącznik główny 63 A kabel zasilający z wtyczką 63 A / 5 bieg gniazda IP 44: 1x32 A / 5-bieg / 400 V 1x16 A / 5-bieg / 400 V 3x16 A / 1-fazowe / 230V wyłączniki nadmiarowo-prądowe: 1x25 A / 3-bieg / B 1x16 A / 3-bieg / B 3x16 A / 1-bieg / B wyłączniki różnicowo-prądowe: 1x40 A / 4-bieg / 30 ma 1x25 A / 4-bieg / 30 ma 4

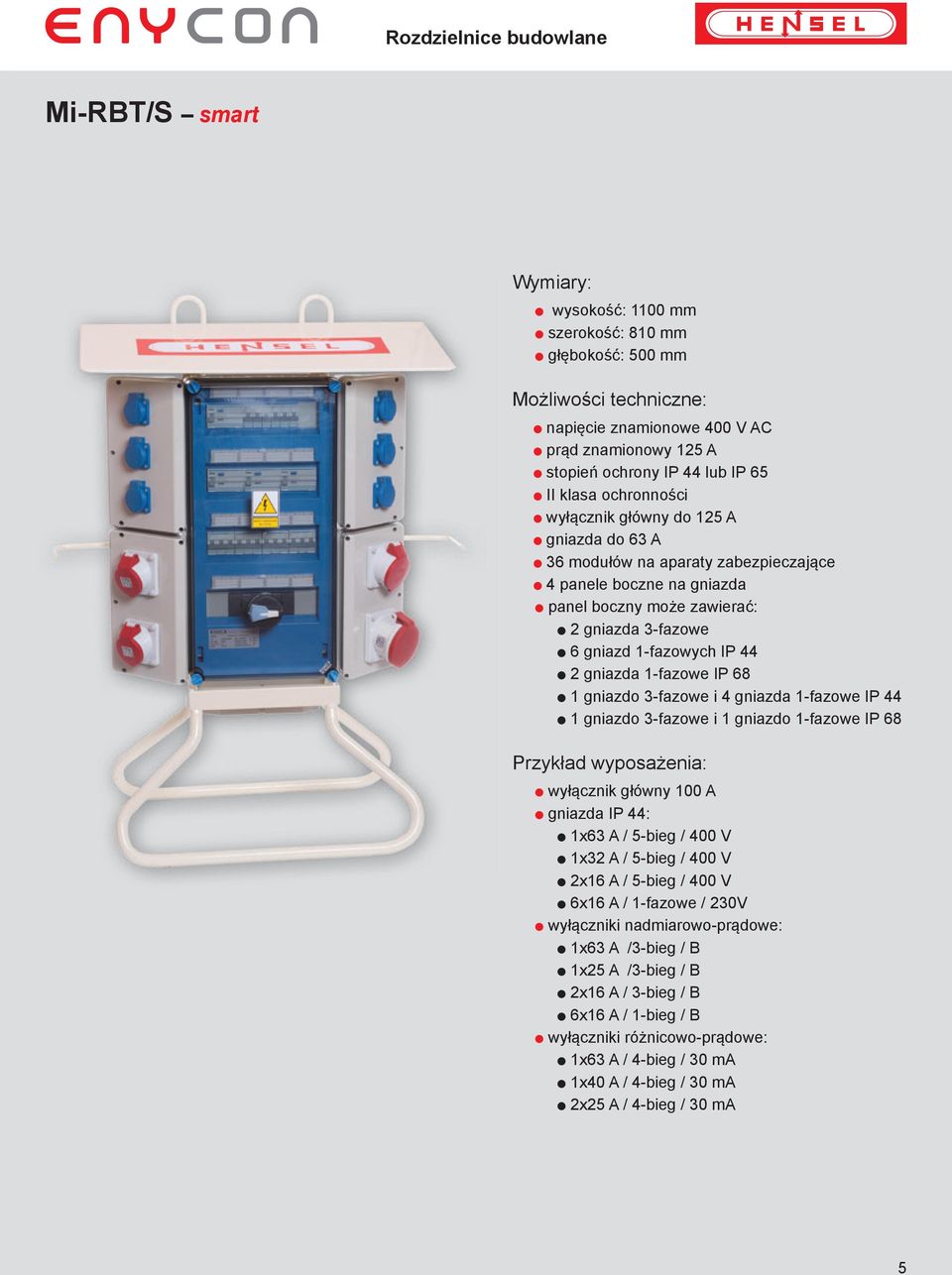

5 Rozdzielnice budowlane Mi-RBT/S smart wysokość: 1100 mm szerokość: 810 mm głębokość: 500 mm napięcie znamionowe 400 V AC prąd znamionowy 125 A stopień ochrony IP 44 lub IP 65 II klasa ochronności wyłącznik główny do 125 A gniazda do 63 A 36 modułów na aparaty zabezpieczające 4 panele boczne na gniazda panel boczny może zawierać: 2 gniazda 3-fazowe 6 gniazd 1-fazowych IP 44 2 gniazda 1-fazowe IP 68 1 gniazdo 3-fazowe i 4 gniazda 1-fazowe IP 44 1 gniazdo 3-fazowe i 1 gniazdo 1-fazowe IP 68 wyłącznik główny 100 A gniazda IP 44: 1x63 A / 5-bieg / 400 V 1x32 A / 5-bieg / 400 V 2x16 A / 5-bieg / 400 V 6x16 A / 1-fazowe / 230V wyłączniki nadmiarowo-prądowe: 1x63 A /3-bieg / B 1x25 A /3-bieg / B 2x16 A / 3-bieg / B 6x16 A / 1-bieg / B wyłączniki różnicowo-prądowe: 1x63 A / 4-bieg / 30 ma 1x40 A / 4-bieg / 30 ma 2x25 A / 4-bieg / 30 ma 5

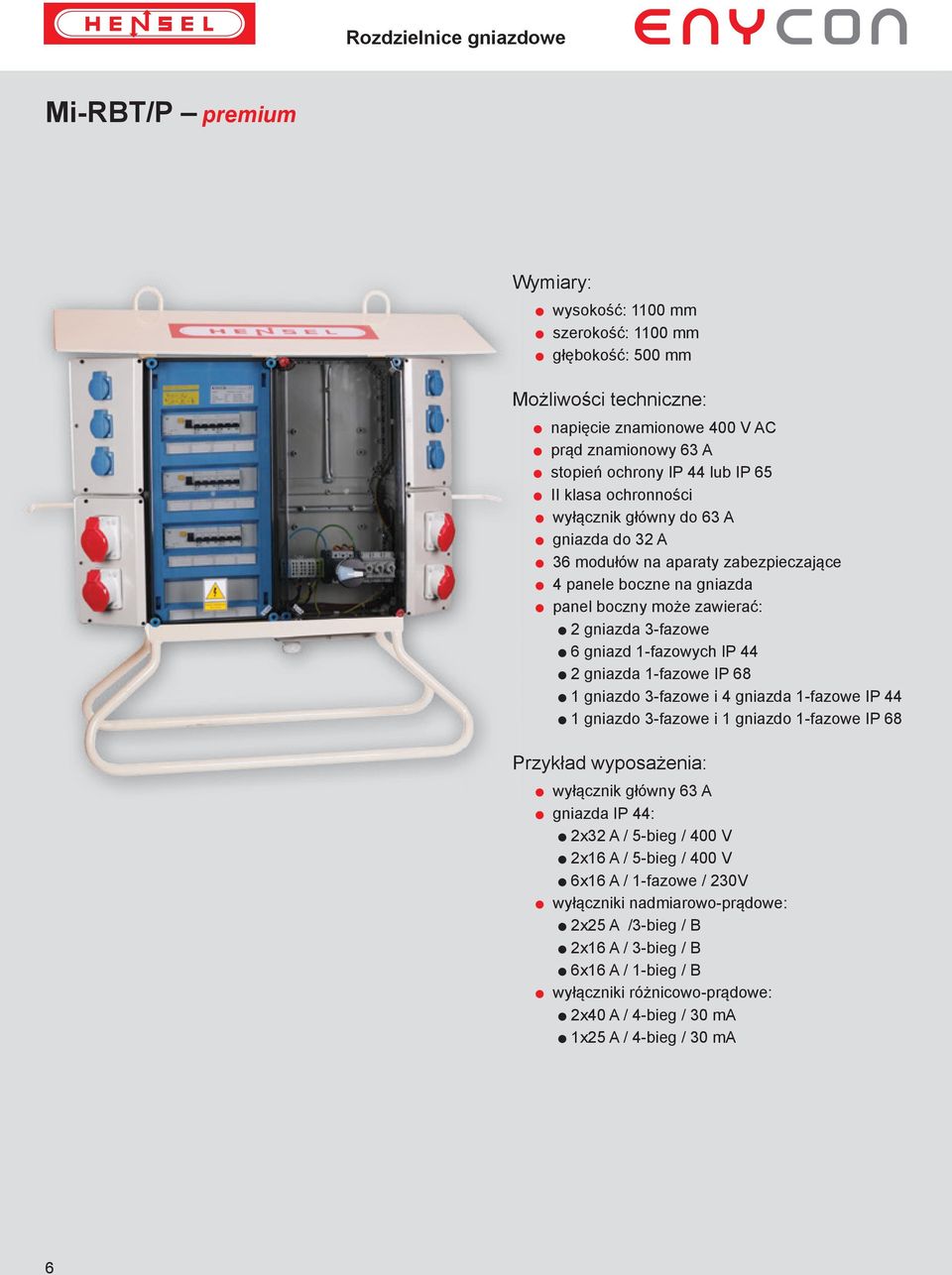

6 Rozdzielnice gniazdowe Mi-RBT/P premium wysokość: 1100 mm szerokość: 1100 mm głębokość: 500 mm napięcie znamionowe 400 V AC prąd znamionowy 63 A stopień ochrony IP 44 lub IP 65 II klasa ochronności wyłącznik główny do 63 A gniazda do 32 A 36 modułów na aparaty zabezpieczające 4 panele boczne na gniazda panel boczny może zawierać: 2 gniazda 3-fazowe 6 gniazd 1-fazowych IP 44 2 gniazda 1-fazowe IP 68 1 gniazdo 3-fazowe i 4 gniazda 1-fazowe IP 44 1 gniazdo 3-fazowe i 1 gniazdo 1-fazowe IP 68 wyłącznik główny 63 A gniazda IP 44: 2x32 A / 5-bieg / 400 V 2x16 A / 5-bieg / 400 V 6x16 A / 1-fazowe / 230V wyłączniki nadmiarowo-prądowe: 2x25 A /3-bieg / B 2x16 A / 3-bieg / B 6x16 A / 1-bieg / B wyłączniki różnicowo-prądowe: 2x40 A / 4-bieg / 30 ma 1x25 A / 4-bieg / 30 ma 6

7 Rozdzielnice budowlane Mi-GN/Z z zaciskami przyłączeniowymi wysokość: 300 mm szerokość: mm głębokość: 170 mm napięcie znamionowe 400 V AC prąd znamionowy 63 A stopień ochrony IP 44 lub IP 65 II klasa ochronności gniazda do 63 A do 24 modułów na aparaty zabezpieczające (12 modułów w przypadku gniazda 63 A) 2 płyty boczne na gniazda płyta boczna może zawierać: 2 gniazda 3-fazowe A 1 gniazdo 3-fazowe 63 A 3 gniazda 1-fazowe IP 44 2 gniazda 1-fazowe IP 68 1 gniazdo 3-fazowe i 1 gniazdo 1-fazowe gniazda: 1x32 A / 5-bieg / 400 V / IP 67 1x16 A / 5-bieg / 400 V / IP 67 2x16 A / 1-fazowe / 230V / IP 68 wyłączniki nadmiarowo-prądowe: 1x25 A /3-bieg / B 1x16 A / 3-bieg / B 2x16 A / 1-bieg / B wyłączniki różnicowo-prądowe: 1x40 A / 4-bieg / 30 ma W komplecie uchwyty do mocowania rozdzielnicy na ścianie oraz dławnica na kabel zasilający. 7

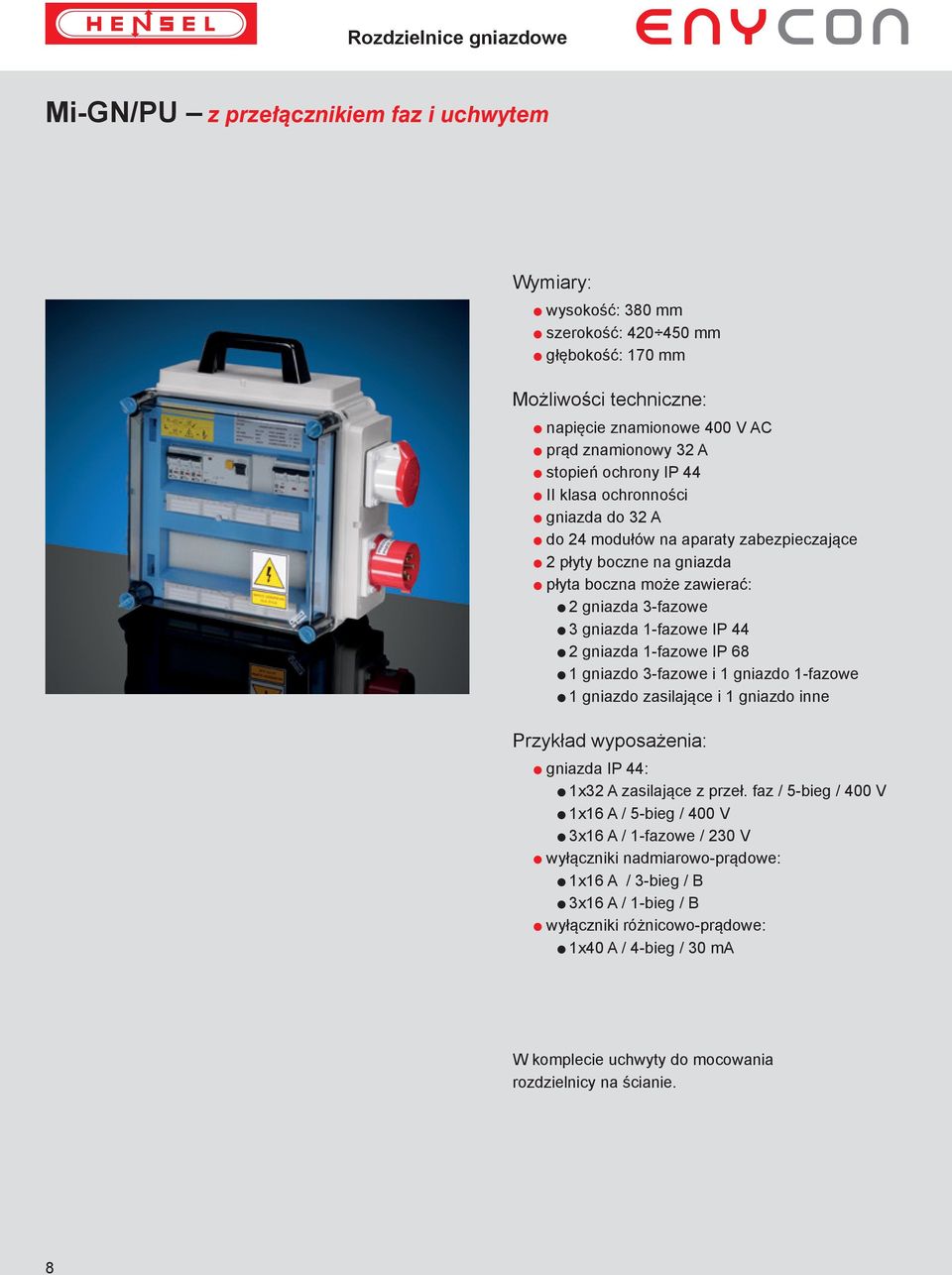

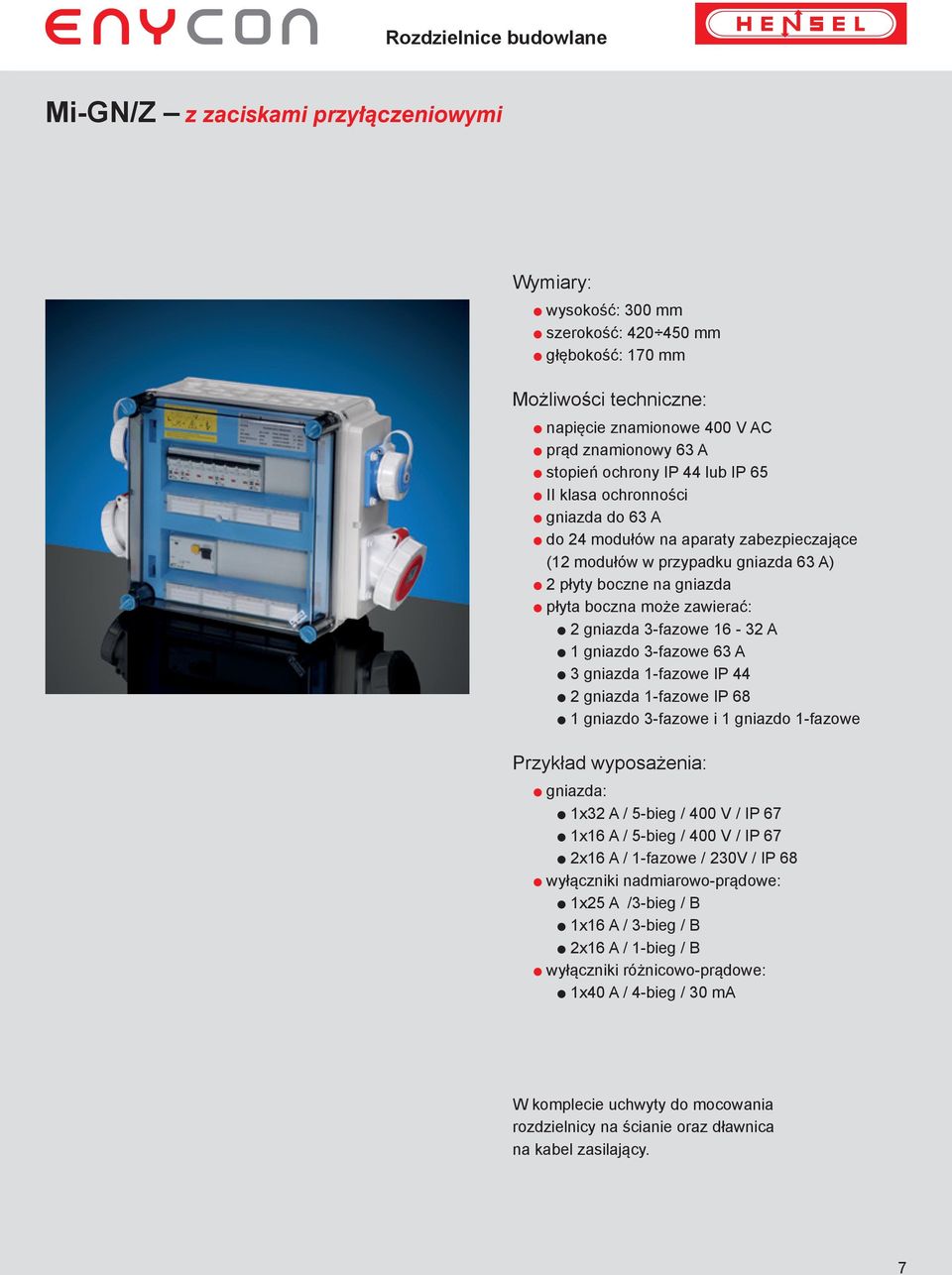

8 Rozdzielnice gniazdowe Mi-GN/PU z przełącznikiem faz i uchwytem wysokość: 380 mm szerokość: mm głębokość: 170 mm napięcie znamionowe 400 V AC prąd znamionowy 32 A stopień ochrony IP 44 II klasa ochronności gniazda do 32 A do 24 modułów na aparaty zabezpieczające 2 płyty boczne na gniazda płyta boczna może zawierać: 2 gniazda 3-fazowe 3 gniazda 1-fazowe IP 44 2 gniazda 1-fazowe IP 68 1 gniazdo 3-fazowe i 1 gniazdo 1-fazowe 1 gniazdo zasilające i 1 gniazdo inne gniazda IP 44: 1x32 A zasilające z przeł. faz / 5-bieg / 400 V 1x16 A / 5-bieg / 400 V 3x16 A / 1-fazowe / 230 V wyłączniki nadmiarowo-prądowe: 1x16 A / 3-bieg / B 3x16 A / 1-bieg / B wyłączniki różnicowo-prądowe: 1x40 A / 4-bieg / 30 ma W komplecie uchwyty do mocowania rozdzielnicy na ścianie. 8

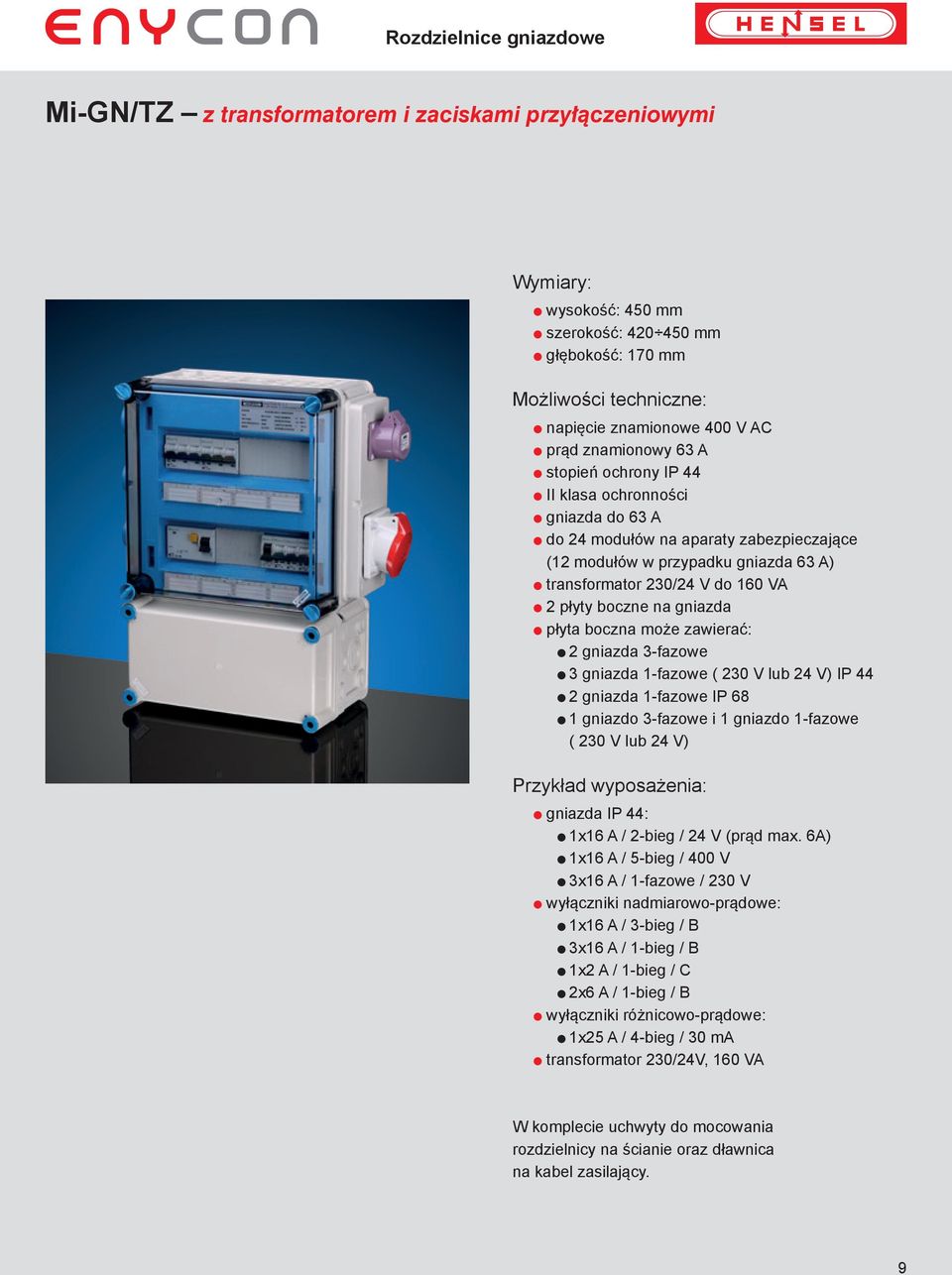

9 Rozdzielnice gniazdowe Mi-GN/TZ z transformatorem i zaciskami przyłączeniowymi wysokość: 450 mm szerokość: mm głębokość: 170 mm napięcie znamionowe 400 V AC prąd znamionowy 63 A stopień ochrony IP 44 II klasa ochronności gniazda do 63 A do 24 modułów na aparaty zabezpieczające (12 modułów w przypadku gniazda 63 A) transformator 230/24 V do 160 VA 2 płyty boczne na gniazda płyta boczna może zawierać: 2 gniazda 3-fazowe 3 gniazda 1-fazowe ( 230 V lub 24 V) IP 44 2 gniazda 1-fazowe IP 68 1 gniazdo 3-fazowe i 1 gniazdo 1-fazowe ( 230 V lub 24 V) gniazda IP 44: 1x16 A / 2-bieg / 24 V (prąd max. 6A) 1x16 A / 5-bieg / 400 V 3x16 A / 1-fazowe / 230 V wyłączniki nadmiarowo-prądowe: 1x16 A / 3-bieg / B 3x16 A / 1-bieg / B 1x2 A / 1-bieg / C 2x6 A / 1-bieg / B wyłączniki różnicowo-prądowe: 1x25 A / 4-bieg / 30 ma transformator 230/24V, 160 VA W komplecie uchwyty do mocowania rozdzielnicy na ścianie oraz dławnica na kabel zasilający. 9

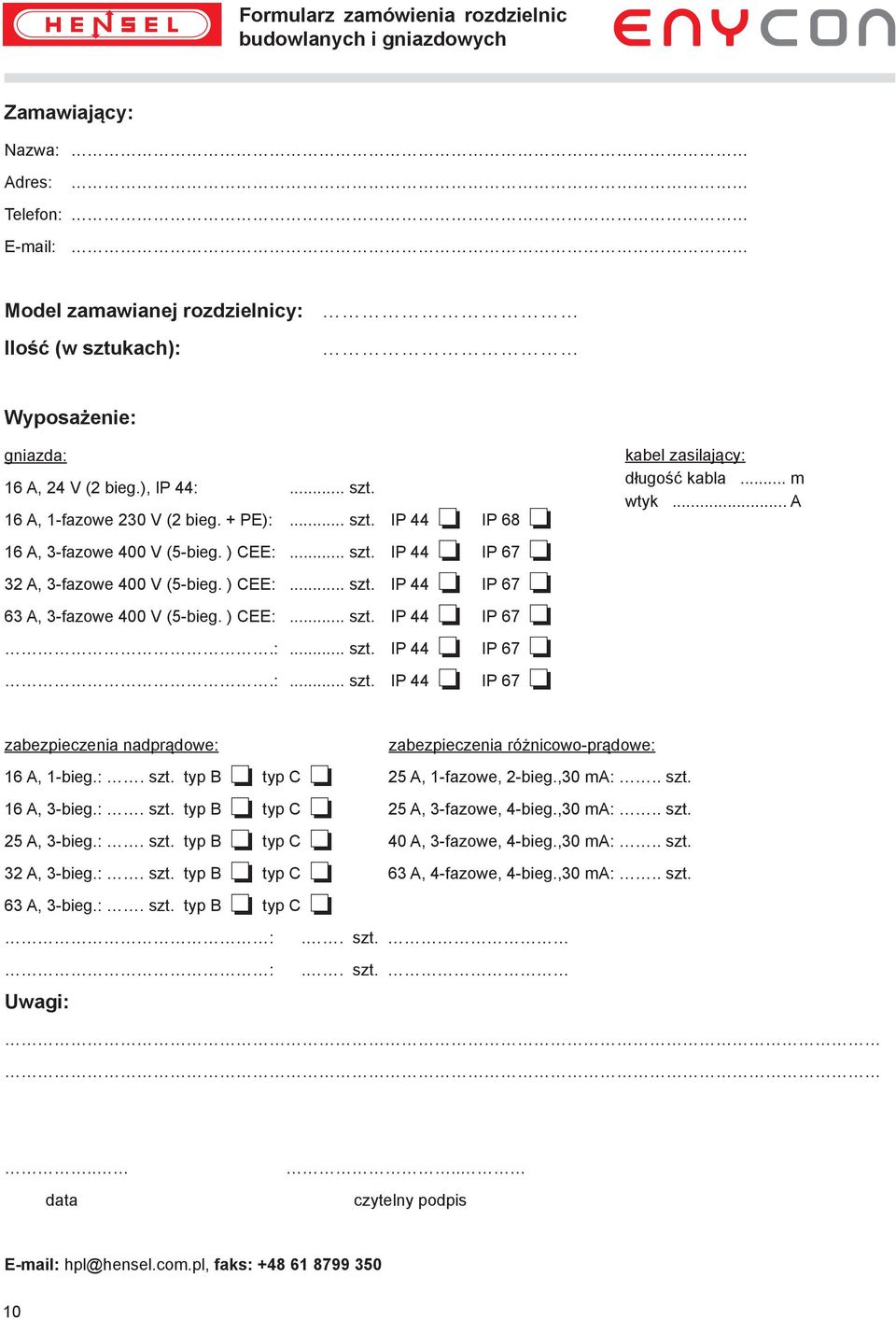

10 Formularz zamówienia rozdzielnic budowlanych i gniazdowych Zamawiający: Nazwa: Adres: Telefon: Model zamawianej rozdzielnicy: Ilość (w sztukach): Wyposażenie: gniazda: 16 A, 24 V (2 bieg.), IP 44:... szt. 16 A, 1-fazowe 230 V (2 bieg. + PE):... szt. IP 44 IP A, 3-fazowe 400 V (5-bieg. ) CEE:... szt. IP 44 IP A, 3-fazowe 400 V (5-bieg. ) CEE:... szt. IP 44 IP A, 3-fazowe 400 V (5-bieg. ) CEE:... szt. IP 44 IP 67.:... szt. IP 44.:... szt. IP 44 IP 67 IP 67 kabel zasilający: długość kabla... m wtyk... A zabezpieczenia nadprądowe: zabezpieczenia różnicowo-prądowe: 16 A, 1-bieg.:. szt. typ B typ C 25 A, 1-fazowe, 2-bieg.,30 ma:.. szt. 16 A, 3-bieg.:. szt. typ B typ C 25 A, 3-fazowe, 4-bieg.,30 ma:.. szt. 25 A, 3-bieg.:. szt. typ B typ C 40 A, 3-fazowe, 4-bieg.,30 ma:.. szt. 32 A, 3-bieg.:. szt. typ B typ C 63 A, 4-fazowe, 4-bieg.,30 ma:.. szt. 63 A, 3-bieg.:. szt. typ B typ C :.. szt. : Uwagi:.. szt... data.. czytelny podpis hpl@hensel.com.pl, faks:

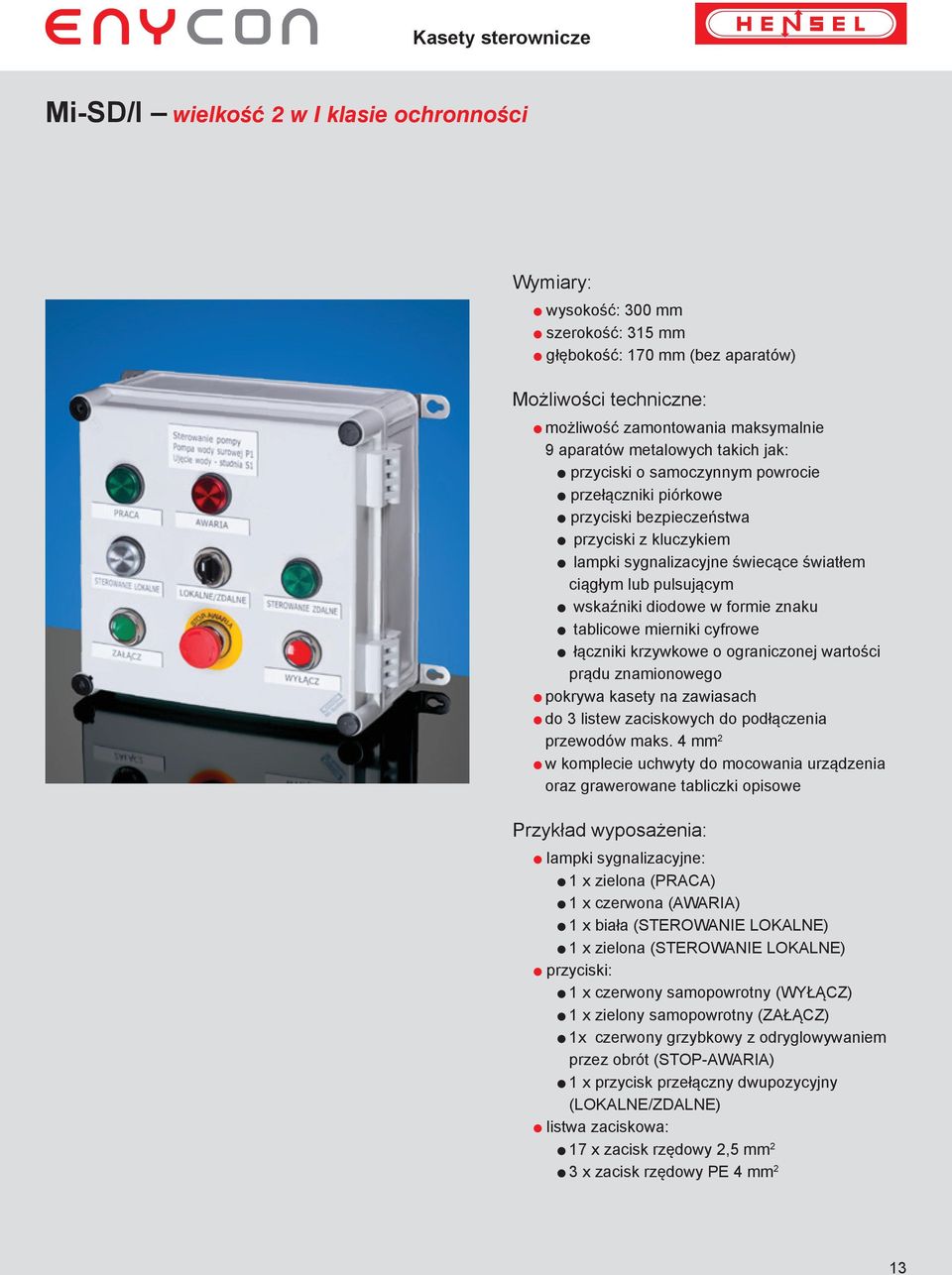

11 Kasety sterownicze Mi-SJ/I wielkość 1 w I klasie ochronności wysokość: 300 mm szerokość: 165 mm głębokość: 170 mm (bez aparatów) możliwość zamontowania maksymalnie 4 aparatów metalowych takich jak: przyciski o samoczynnym powrocie przełączniki piórkowe przyciski bezpieczeństwa przyciski z kluczykiem lampki sygnalizacyjne świecące światłem ciągłym lub pulsującym wskaźniki diodowe w formie znaku tablicowe mierniki cyfrowe łączniki krzywkowe o ograniczonej wartości prądu znamionowego pokrywa kasety na zawiasach do 3 listew zaciskowych do podłączenia przewodów maks. 4 mm 2 w komplecie uchwyty do mocowania urządzenia oraz grawerowane tabliczki opisowe lampki sygnalizacyjne: 1 x zielona (PRACA) przyciski: 1 x czerwony samopowrotny (WYŁĄCZ) 1 x zielony samopowrotny (ZAŁĄCZ) 1 x czerwony grzybkowy z odryglowywaniem przez obrót (STOP-AWARIA) listwa zaciskowa: 8 x zacisk rzędowy 2,5 mm 2 2 x zacisk rzędowy PE 4 mm 2 11

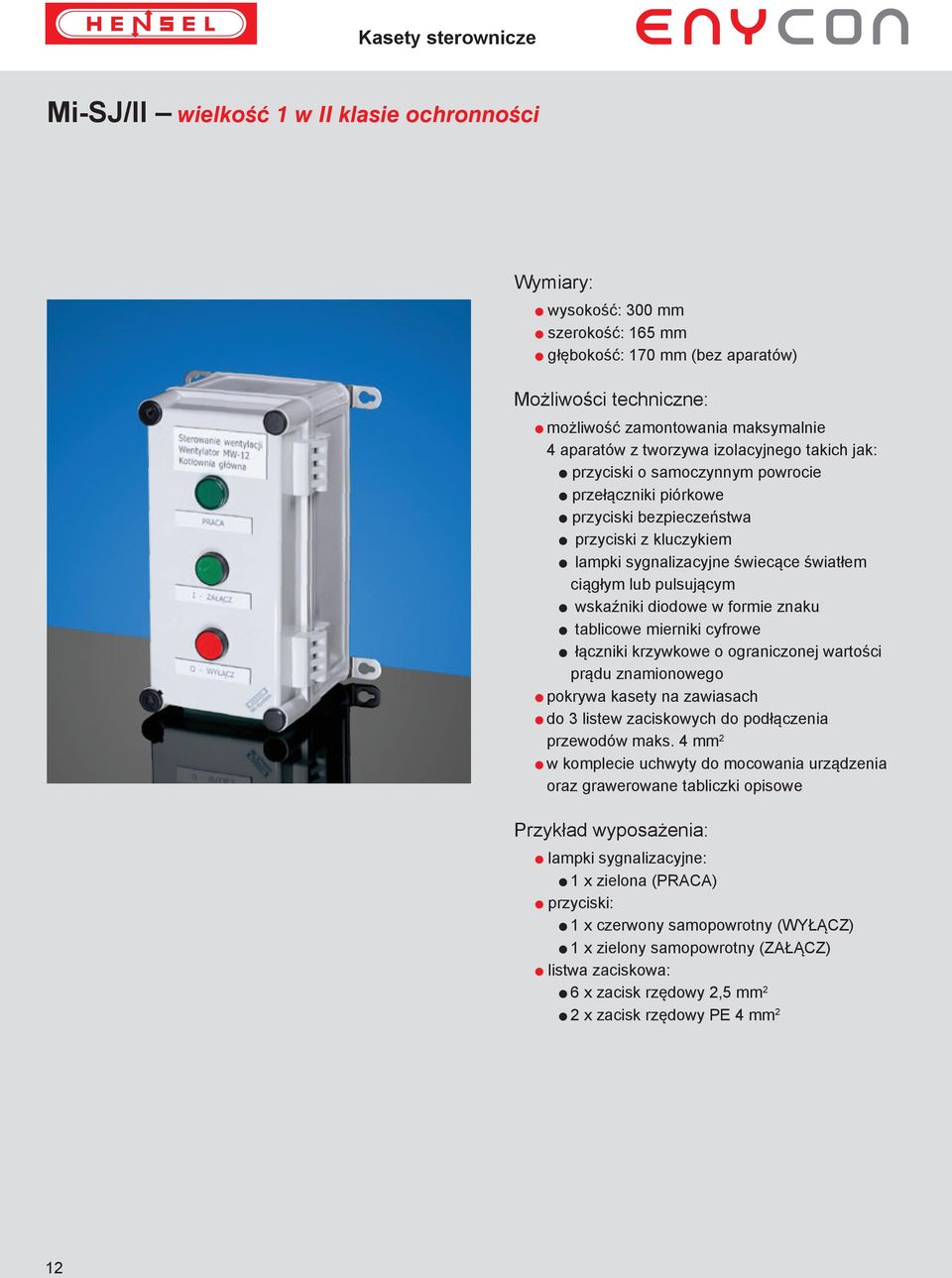

12 Kasety sterownicze Mi-SJ/II wielkość 1 w II klasie ochronności wysokość: 300 mm szerokość: 165 mm głębokość: 170 mm (bez aparatów) możliwość zamontowania maksymalnie 4 aparatów z tworzywa izolacyjnego takich jak: przyciski o samoczynnym powrocie przełączniki piórkowe przyciski bezpieczeństwa przyciski z kluczykiem lampki sygnalizacyjne świecące światłem ciągłym lub pulsującym wskaźniki diodowe w formie znaku tablicowe mierniki cyfrowe łączniki krzywkowe o ograniczonej wartości prądu znamionowego pokrywa kasety na zawiasach do 3 listew zaciskowych do podłączenia przewodów maks. 4 mm 2 w komplecie uchwyty do mocowania urządzenia oraz grawerowane tabliczki opisowe lampki sygnalizacyjne: 1 x zielona (PRACA) przyciski: 1 x czerwony samopowrotny (WYŁĄCZ) 1 x zielony samopowrotny (ZAŁĄCZ) listwa zaciskowa: 6 x zacisk rzędowy 2,5 mm 2 2 x zacisk rzędowy PE 4 mm 2 12

13 Kasety sterownicze Mi-SD/I wielkość 2 w I klasie ochronności wysokość: 300 mm szerokość: 315 mm głębokość: 170 mm (bez aparatów) możliwość zamontowania maksymalnie 9 aparatów metalowych takich jak: przyciski o samoczynnym powrocie przełączniki piórkowe przyciski bezpieczeństwa przyciski z kluczykiem lampki sygnalizacyjne świecące światłem ciągłym lub pulsującym wskaźniki diodowe w formie znaku tablicowe mierniki cyfrowe łączniki krzywkowe o ograniczonej wartości prądu znamionowego pokrywa kasety na zawiasach do 3 listew zaciskowych do podłączenia przewodów maks. 4 mm 2 w komplecie uchwyty do mocowania urządzenia oraz grawerowane tabliczki opisowe lampki sygnalizacyjne: 1 x zielona (PRACA) 1 x czerwona (AWARIA) 1 x biała (STEROWANIE LOKALNE) 1 x zielona (STEROWANIE LOKALNE) przyciski: 1 x czerwony samopowrotny (WYŁĄCZ) 1 x zielony samopowrotny (ZAŁĄCZ) 1x czerwony grzybkowy z odryglowywaniem przez obrót (STOP-AWARIA) 1 x przycisk przełączny dwupozycyjny (LOKALNE/ZDALNE) listwa zaciskowa: 17 x zacisk rzędowy 2,5 mm 2 3 x zacisk rzędowy PE 4 mm 2 13

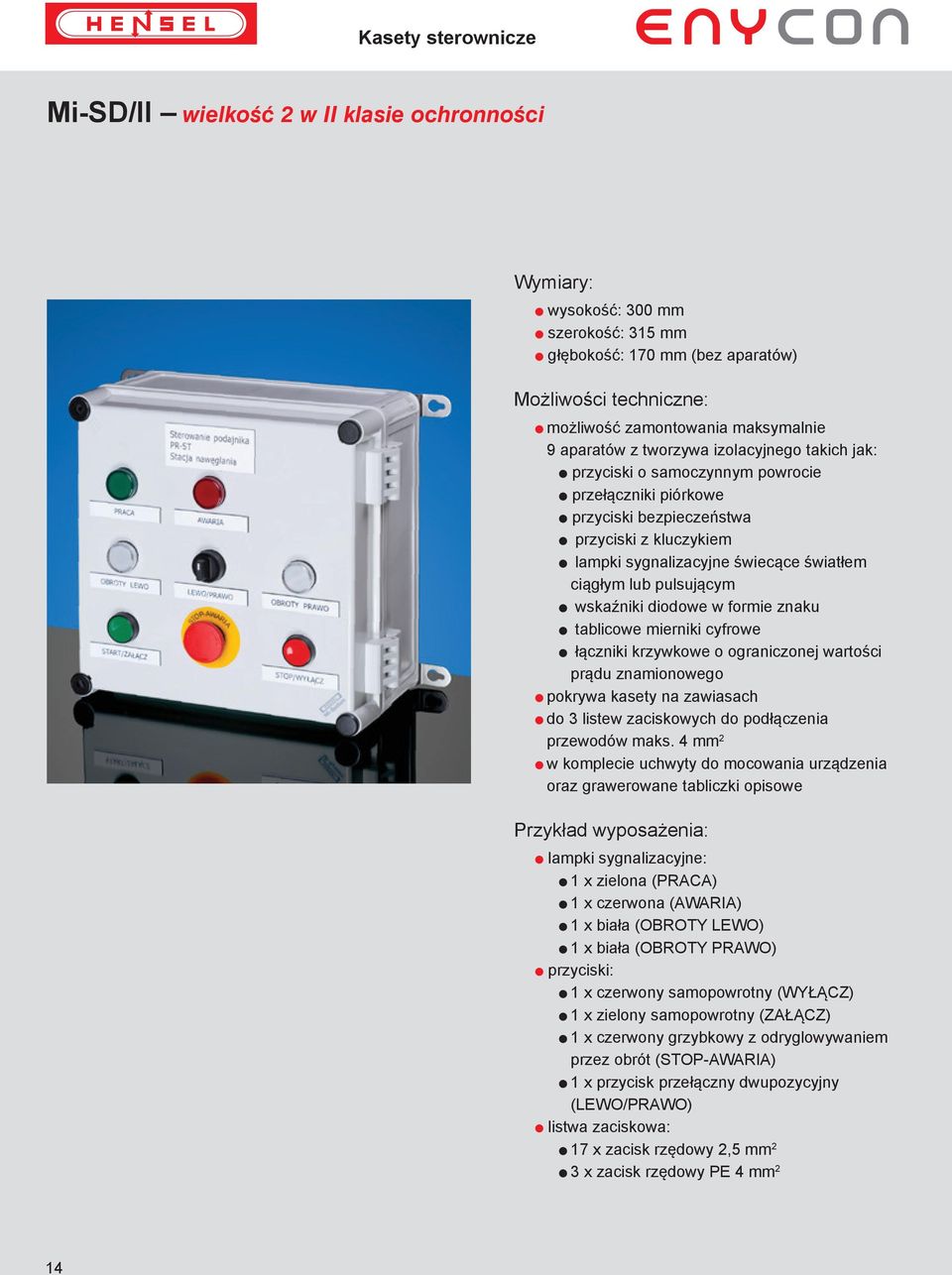

14 Kasety sterownicze Mi-SD/II wielkość 2 w II klasie ochronności wysokość: 300 mm szerokość: 315 mm głębokość: 170 mm (bez aparatów) możliwość zamontowania maksymalnie 9 aparatów z tworzywa izolacyjnego takich jak: przyciski o samoczynnym powrocie przełączniki piórkowe przyciski bezpieczeństwa przyciski z kluczykiem lampki sygnalizacyjne świecące światłem ciągłym lub pulsującym wskaźniki diodowe w formie znaku tablicowe mierniki cyfrowe łączniki krzywkowe o ograniczonej wartości prądu znamionowego pokrywa kasety na zawiasach do 3 listew zaciskowych do podłączenia przewodów maks. 4 mm 2 w komplecie uchwyty do mocowania urządzenia oraz grawerowane tabliczki opisowe lampki sygnalizacyjne: 1 x zielona (PRACA) 1 x czerwona (AWARIA) 1 x biała (OBROTY LEWO) 1 x biała (OBROTY PRAWO) przyciski: 1 x czerwony samopowrotny (WYŁĄCZ) 1 x zielony samopowrotny (ZAŁĄCZ) 1 x czerwony grzybkowy z odryglowywaniem przez obrót (STOP-AWARIA) 1 x przycisk przełączny dwupozycyjny (LEWO/PRAWO) listwa zaciskowa: 17 x zacisk rzędowy 2,5 mm 2 3 x zacisk rzędowy PE 4 mm 2 14

15 Formularz zamówienia kaset sterowniczych Zamawiający: Nazwa: Adres: Telefon: Ilość zamawianych kaset według poniższej specyfikacji (w sztukach): Standard wykonania: I klasa ochronności (osprzęt metalowy): PROMET (NEF30) SCHNEIDER ELECTRIC (XB4) II klasa ochronności (osprzęt z tworzywa): PROMET (NEF22) SCHNEIDER ELECTRIC (XB5) Rodzaj lampek sygnalizacyjnych: 24 V AC 110 V AC uniwersalne lampki LED 24 V DC 230 V AC 24 V 230 V AC/DC Wielkość obudowy i wyposażenie: Nr aparatu Opis aparatu (np.: przycisk awaryjny grzybkowy odryglowywany przez obrót - czerwony) Ilość styków NO NC Listwy zaciskowe: Wyposażenie Zacisk szary 2,5 mm 2 Zacisk szary 4 mm 2 Zacisk PE 4 mm 2 Ilość dla listwy X1 Ilość dla listwy X2 Ilość dla listwy X3 Uwagi dotyczące wykonania: Maksymalny stopień ochrony to IP65. Listwy zaciskowe wyposażane są w oznaczniki i inne akcesoria stosownie do specyfikacji podanej obok. Mostek na 2 zaciski Mostek na 4 zaciski Kaseta i aparaty posiadają opisy na tabliczkach grawerowanych. Mostek na 6 zacisków.. data.. czytelny podpis hpl@hensel.com.pl, faks:

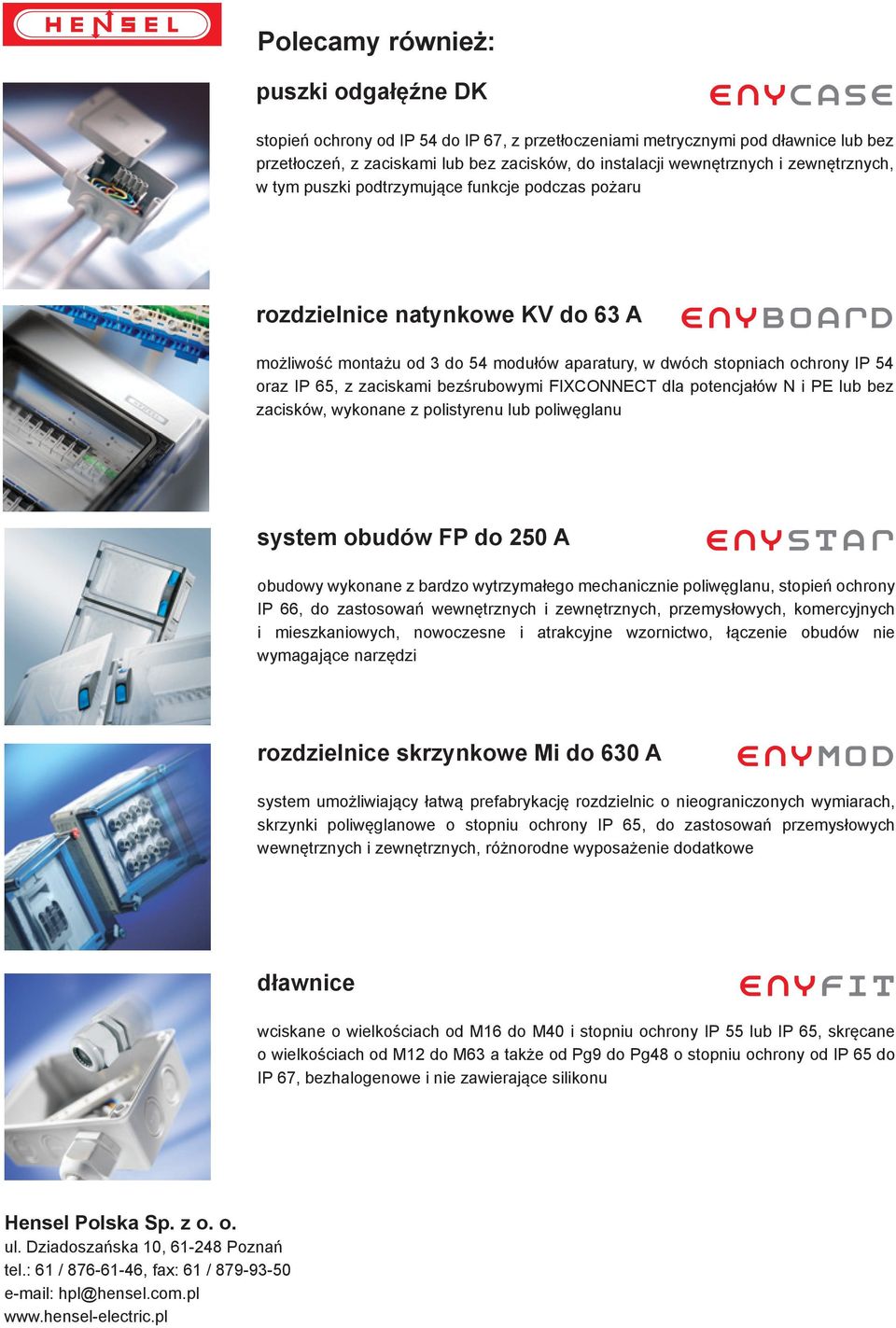

16 Polecamy również: puszki odgałęźne DK stopień ochrony od IP 54 do IP 67, z przetłoczeniami metrycznymi pod dławnice lub bez przetłoczeń, z zaciskami lub bez zacisków, do instalacji wewnętrznych i zewnętrznych, w tym puszki podtrzymujące funkcje podczas pożaru rozdzielnice natynkowe KV do 63 A możliwość montażu od 3 do 54 modułów aparatury, w dwóch stopniach ochrony IP 54 oraz IP 65, z zaciskami bezśrubowymi FIXCONNECT dla potencjałów N i PE lub bez zacisków, wykonane z polistyrenu lub poliwęglanu system obudów FP do 250 A obudowy wykonane z bardzo wytrzymałego mechanicznie poliwęglanu, stopień ochrony IP 66, do zastosowań wewnętrznych i zewnętrznych, przemysłowych, komercyjnych i mieszkaniowych, nowoczesne i atrakcyjne wzornictwo, łączenie obudów nie wymagające narzędzi rozdzielnice skrzynkowe Mi do 630 A system umożliwiający łatwą prefabrykację rozdzielnic o nieograniczonych wymiarach, skrzynki poliwęglanowe o stopniu ochrony IP 65, do zastosowań przemysłowych wewnętrznych i zewnętrznych, różnorodne wyposażenie dodatkowe dławnice wciskane o wielkościach od M16 do M40 i stopniu ochrony IP 55 lub IP 65, skręcane o wielkościach od M12 do M63 a także od Pg9 do Pg48 o stopniu ochrony od IP 65 do IP 67, bezhalogenowe i nie zawierające silikonu Hensel Polska Sp. z o. o. ul. Dziadoszańska 10, Poznań tel.: 61 / , fax: 61 / hpl@hensel.com.pl
