KATALOG MODUŁÓW Modbus centrale poŝarowe

Transkrypt

1 KATALOG MODUŁÓW Modbus centrale poŝarowe Interfejs Modbus ESSER 8007/8008 Interfejs Modbus Notifier ID3000 series Interfejs Modbus Honeywell XLS 80 \ Interfejs Modbus Siemens Cerberus Interfejs Modbus Siemens FC330A Interfejs Modbus Ademco Galaxy

2 Zastosowanie interfejsów Modbus Uruchamianie i konfiguracja modułów odbywa się z uŝyciem oprogramowania LinkBoxBacnet dostarczanego bez dodatkowych kosztów. Z oprogramowaniem dostępne są teŝ projekty przykładowe ułatwiające naukę i uruchamianie. dystrybucja: ID Electronics Sp. z o.o.,

3 Interfejs Modbus ESSER 8007/8008 Moduł komunikacyjny IBOX-MBS-ESSER wykorzystywany jest do podłączenia central wykrywania poŝaru ESSER do systemów wizualizacji i nadzoru pracujących w standardzie komunikacyjnym Modbus (BMS, SCADA, PLC, HMI itp.). Komunikacja z systemem poŝarowym odbywa się przy uŝyciu protokołu ESSER IDT przez łącze RS232 lub RS485. Po stronie systemu nadzorującego Informacje o stanie poszczególnych elementów systemu wykrywania poŝaru (czujki, wyjścia sterujące, strefy) są przyporządkowane do rejestrów Modbus zgodnie z konfigurowalną tablicą przyporządkowań adresów. Moduł umoŝliwia równieŝ przesyłanie do centrali komend takich jak kasowanie, odłączenie i test. IBOX-MBS-ESSER maks punktów

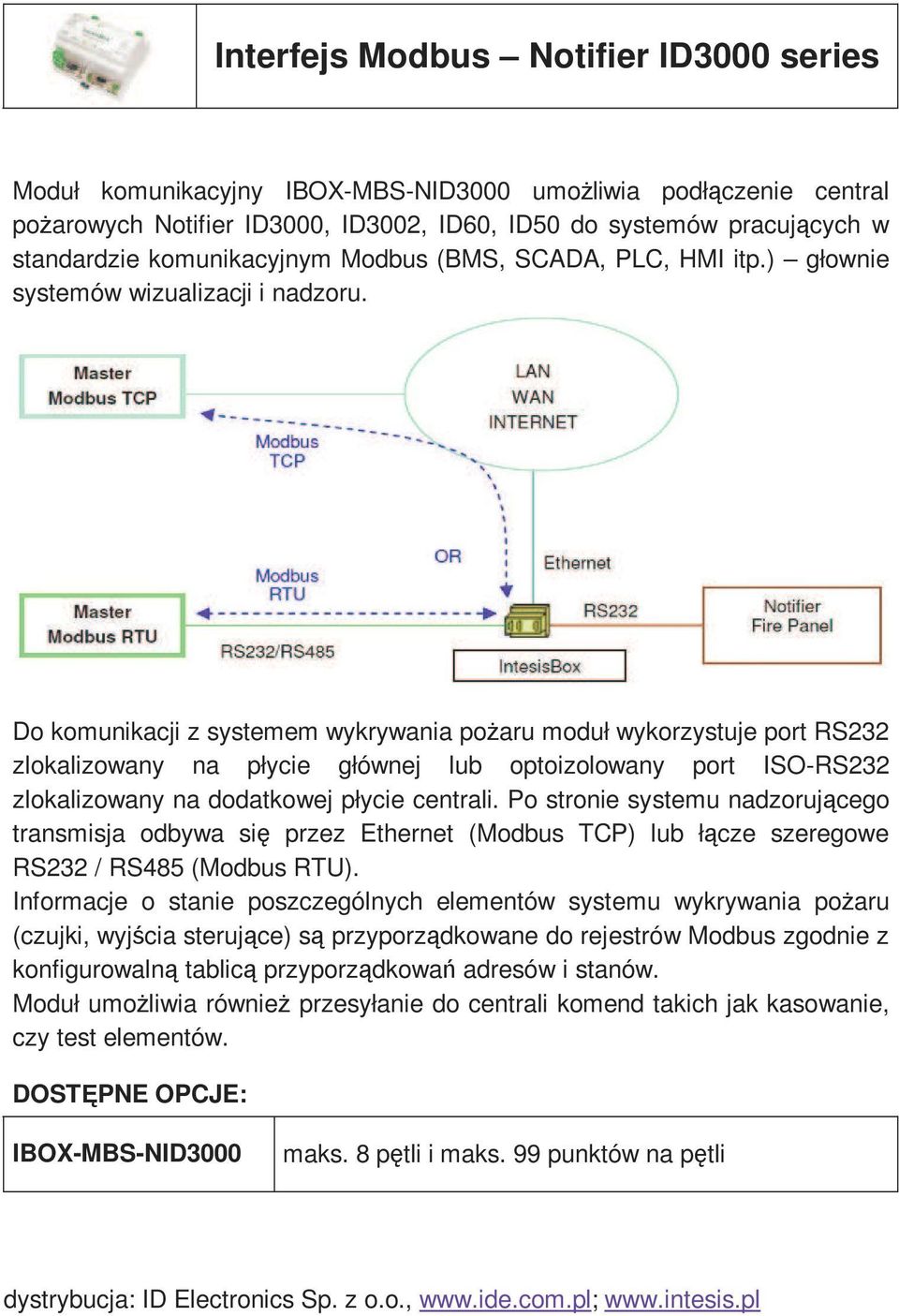

4 Interfejs Modbus Notifier ID3000 series Moduł komunikacyjny IBOX-MBS-NID3000 umoŝliwia podłączenie central poŝarowych Notifier ID3000, ID3002, ID60, ID50 do systemów pracujących w standardzie komunikacyjnym Modbus (BMS, SCADA, PLC, HMI itp.) głownie systemów wizualizacji i nadzoru. Do komunikacji z systemem wykrywania poŝaru moduł wykorzystuje port RS232 zlokalizowany na płycie głównej lub optoizolowany port ISO-RS232 zlokalizowany na dodatkowej płycie centrali. Po stronie systemu nadzorującego Informacje o stanie poszczególnych elementów systemu wykrywania poŝaru (czujki, wyjścia sterujące) są przyporządkowane do rejestrów Modbus zgodnie z konfigurowalną tablicą przyporządkowań adresów i stanów. Moduł umoŝliwia równieŝ przesyłanie do centrali komend takich jak kasowanie, czy test elementów. IBOX-MBS-NID3000 maks. 8 pętli i maks. 99 punktów na pętli dystrybucja: ID Electronics Sp. z o.o.,

5 Interfejs Modbus Honeywell XLS 80 Moduł komunikacyjny IBOX-MBS-XLS80 pozwala na podłączenie central wykrywania poŝaru Honeywell XLS80 do systemów wizualizacji i nadzoru pracujących w standardzie Modbus np. BMS, SCADA, PLC, HMI. Do komunikacji z systemem wykrywania poŝaru moduł wykorzystuje port RS232 zlokalizowany na płycie głównej lub optoizolowany port ISO-RS232 zlokalizowany na dodatkowej płycie centrali. Po stronie systemu nadzorującego Informacje o stanie poszczególnych elementów systemu wykrywania poŝaru (czujki, wyjścia sterujące) są przyporządkowane do rejestrów Modbus zgodnie z konfigurowalną tablicą przyporządkowań adresów i stanów. Moduł umoŝliwia równieŝ przesyłanie do centrali komend takich jak kasowanie, czy test elementów. IBOX-MBS-XLS80 maks. 8 pętli i maks. 99 punktów na pętli

6 Interfejs Modbus Siemens Cerberus Moduł komunikacyjny IBOX-MBS-CERBERUS umoŝliwia podłączenie central wykrywania poŝaru CERBERUS CS11 i CZ10 do systemów nadrzędnych pracujących w standardzie komunikacyjnym Modbus (master lub client). Do komunikacji z systemem wykrywania poŝaru moduł wykorzystuje interfejs RS232 podłączony do urządzenia gateway pracującego w standardzie ISO 1745 (np. MK7022). Po stronie systemu nadzorującego (SCADA, BMS) Informacje o stanie poszczególnych elementów systemu wykrywania poŝaru są przyporządkowane do rejestrów Modbus zgodnie z konfigurowalną tablicą przyporządkowań adresów i stanów. Ładowanie danych systemu do tabeli odbywa się za pomocą oprogramowania pobierającego dane z plików konfiguracyjnych systemu Cerberus. Moduł umoŝliwia równieŝ przesyłanie do centrali komend takich jak potwierdzenie, kasowanie i test. Wartości uŝywane przez Modbus do określenia tych komend są w pełni konfigurowalne. Występuje synchronizacja daty i czasu. IBOX-MBS-CERBERUS maks punktów dystrybucja: ID Electronics Sp. z o.o.,

7 Interfejs Modbus Siemens FC330A Moduł komunikacyjny IBOX-MBS-FC330A wykorzystywany jest do podłączenia centrali wykrywania poŝaru Siemens (Alarmcom) FC330A do systemów wizualizacji i nadzoru pracujących w standardzie komunikacyjnym Modbus (BMS, SCADA, PLC, HMI itp.). Do komunikacji z systemem wykrywania poŝaru moduł wykorzystuje port RS232 centrali FC330A. Po stronie systemu nadzorującego transmisja odbywa się przez Ethernet (Modbus TCP) lub łącze szeregowe RS232 / RS485 (Modbus RTU). Informacje o stanie poszczególnych elementów systemu wykrywania poŝaru (wejścia, strefy, sygnały sterujące) są przyporządkowane do rejestrów Modbus zgodnie z konfigurowalną tablicą przyporządkowań adresów. Moduł umoŝliwia równieŝ przesyłanie do centrali komend takich jak potwierdzenie i kasowanie alarmów. IBOX-MBS-FC330A

8 Interfejs Modbus Ademco Galaxy Moduł komunikacyjny IBOX-MBS-GALAXY umoŝliwia podłączenie centrali alamowej włamania i napadu Ademco Galaxy do systemów pracujących w standardzie komunikacyjnym Modbus (BMS, SCADA, PLC, HMI itp.) głownie systemów wizualizacji i nadzoru. Do komunikacji z systemem alarmowym moduł wykorzystuje protokół SIA poprzez port RS232 centrali Galaxy. Po stronie systemu nadzorującego Informacje o stanie poszczególnych elementów systemu alarmowego (grupy, strefy, wyjścia) są przyporządkowane do rejestrów Modbus zgodnie z konfigurowalną tablicą przyporządkowań adresów. Moduł umoŝliwia równieŝ przesyłanie do centrali komend takich jak kasowanie, wymuszenie uzbrojenia, omijanie stref. IBOX-MBS-GALAXY dystrybucja: ID Electronics Sp. z o.o.,
