Pilot zdalnego sterowania do ogrzewaczy przep³ywowych DHE electronic comfort, DEL SL electronic LCD FFB 1, FFB 2 Instrukcja obs³ugi i monta u

Wielkość: px
Rozpocząć pokaz od strony:

Download "Pilot zdalnego sterowania do ogrzewaczy przep³ywowych DHE electronic comfort, DEL SL electronic LCD FFB 1, FFB 2 Instrukcja obs³ugi i monta u"

Transkrypt

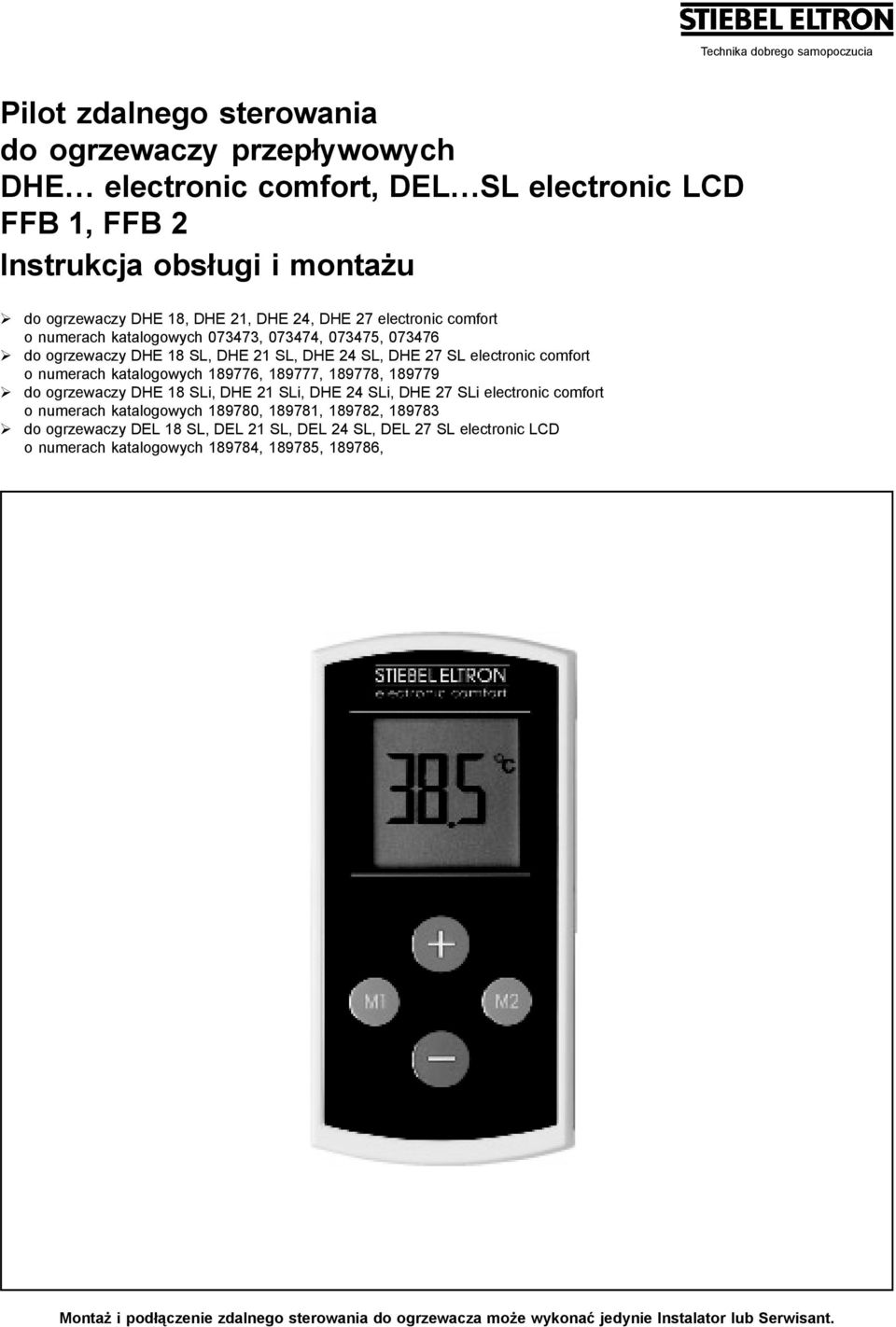

1 Technika dobrego samopoczucia Pilot zdalnego sterowania do ogrzewaczy przep³ywowych DHE electronic comfort, DEL SL electronic LCD FFB 1, FFB 2 Instrukcja obs³ugi i monta u do ogrzewaczy DHE 18, DHE 21, DHE 24, DHE 27 electronic comfort o numerach katalogowych , , , do ogrzewaczy DHE 18 SL, DHE 21 SL, DHE 24 SL, DHE 27 SL electronic comfort o numerach katalogowych , , , do ogrzewaczy DHE 18 SLi, DHE 21 SLi, DHE 24 SLi, DHE 27 SLi electronic comfort o numerach katalogowych , , , do ogrzewaczy DEL 18 SL, DEL 21 SL, DEL 24 SL, DEL 27 SL electronic LCD o numerach katalogowych , , , Monta i pod³¹czenie zdalnego sterowania do ogrzewacza mo e wykonaæ jedynie Instalator lub Serwisant. 1

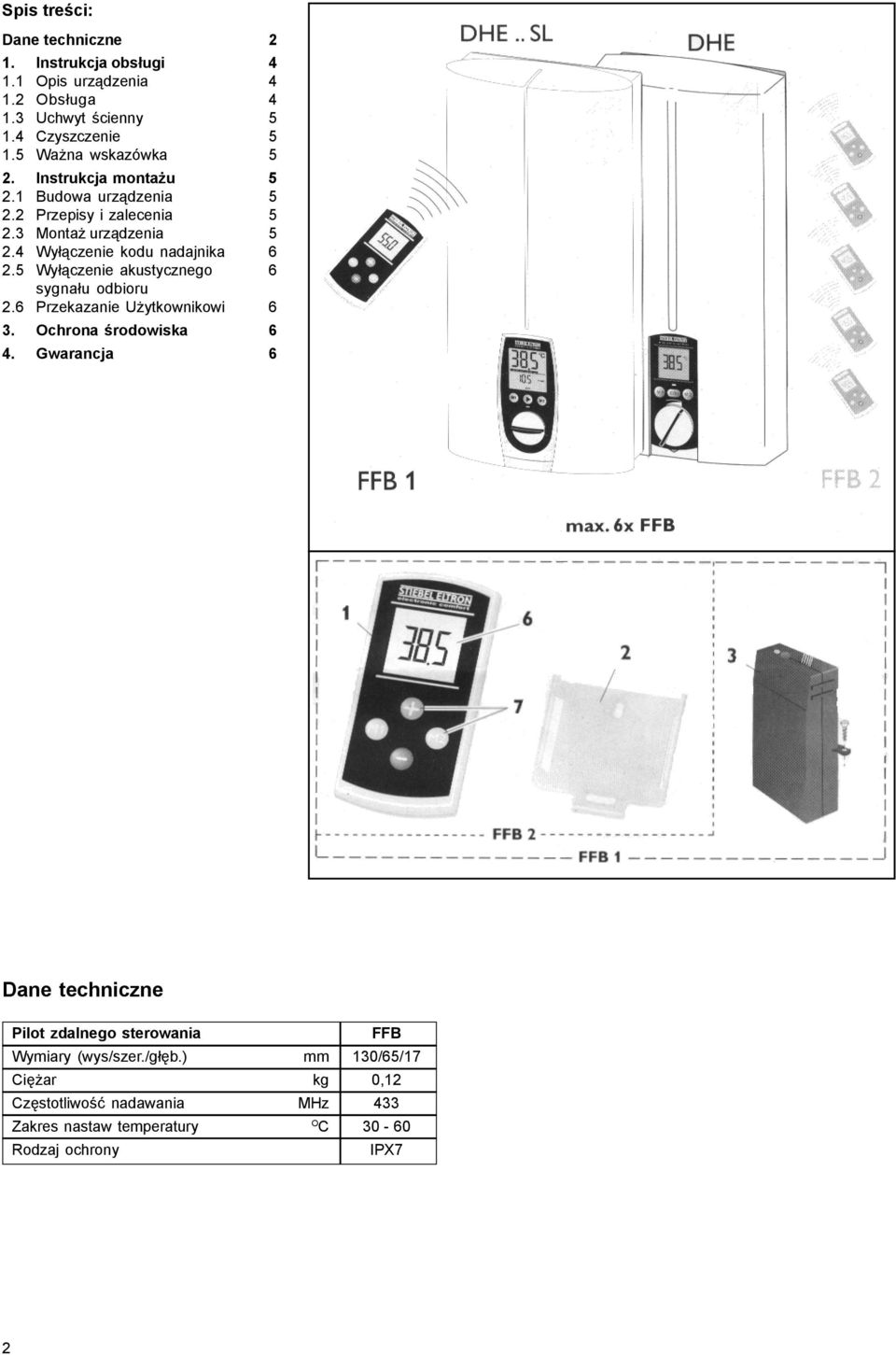

2 Spis treœci: Dane techniczne 2 1. Instrukcja obs³ugi Opis urz¹dzenia Obs³uga Uchwyt œcienny Czyszczenie Wa na wskazówka 5 2. Instrukcja monta u Budowa urz¹dzenia Przepisy i zalecenia Monta urz¹dzenia Wy³¹czenie kodu nadajnika Wy³¹czenie akustycznego 6 sygna³u odbioru 2.6 Przekazanie U ytkownikowi 6 3. Ochrona œrodowiska 6 4. Gwarancja 6 Dane techniczne Pilot zdalnego sterowania FFB Wymiary (wys/szer./g³êb.) mm 130/65/17 Ciê ar kg 0,12 Czêstotliwoœæ nadawania MHz 433 Zakres nastaw temperatury O C Rodzaj ochrony IPX7 2

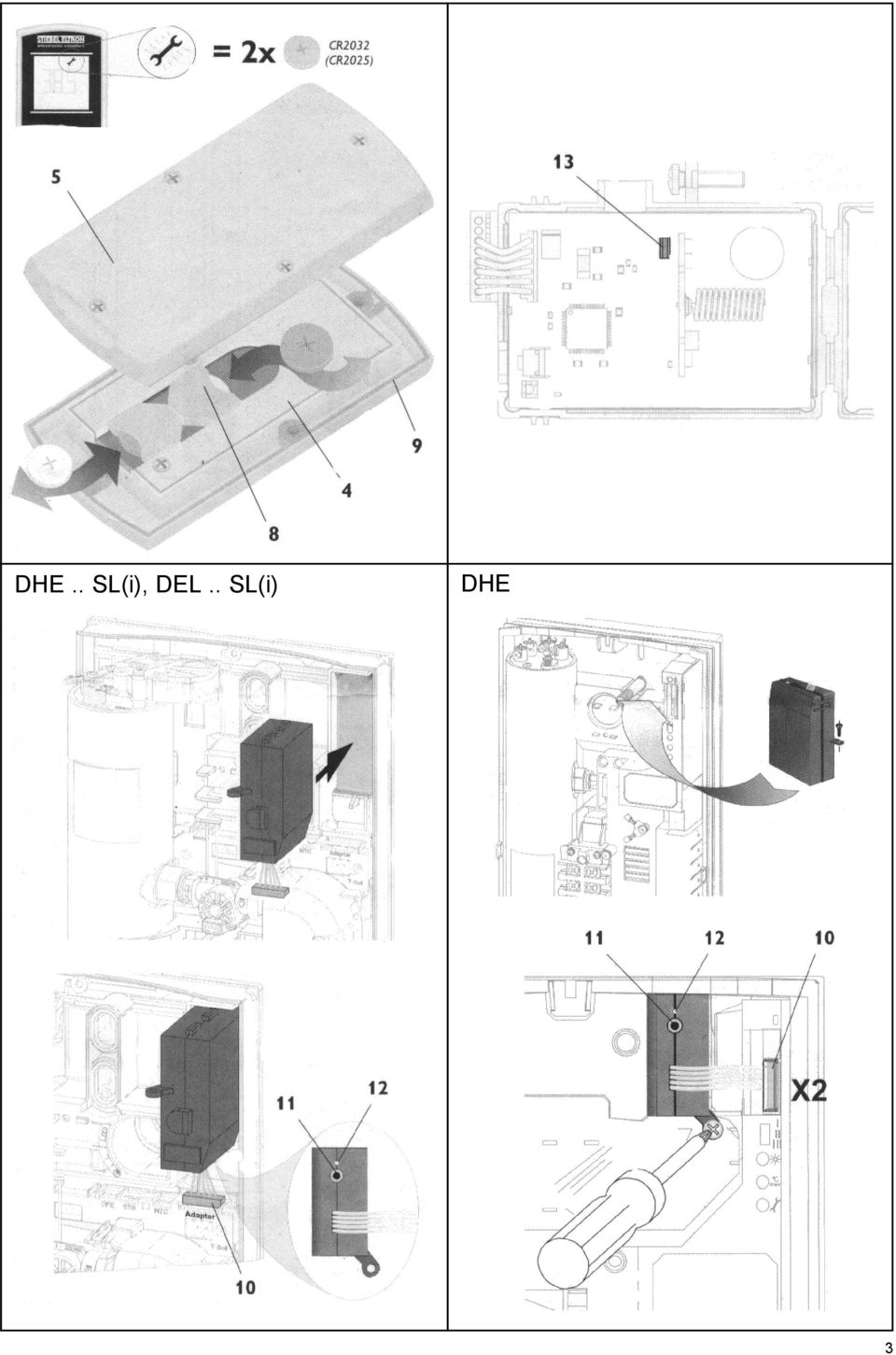

3 DHE.. SL(i), DEL.. SL(i) DHE 3

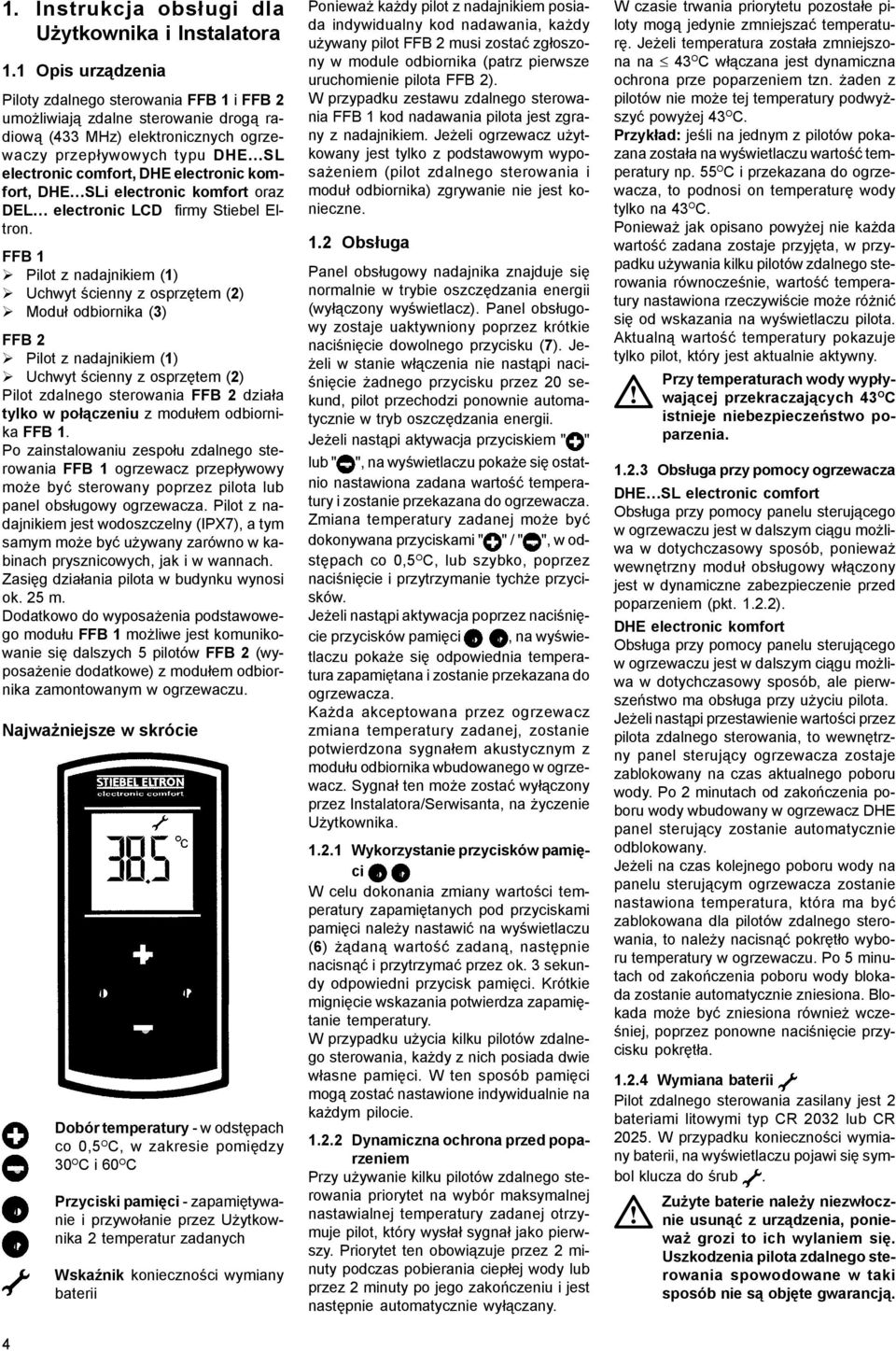

4 1. Instrukcja obs³ugi dla U ytkownika i Instalatora 1.1 Opis urz¹dzenia Piloty zdalnego sterowania FFB 1 i FFB 2 umo liwiaj¹ zdalne sterowanie drog¹ radiow¹ (433 MHz) elektronicznych ogrzewaczy przep³ywowych typu DHE SL electronic comfort, DHE electronic komfort, DHE SLi electronic komfort oraz DEL electronic LCD firmy Stiebel Eltron. FFB 1 Pilot z nadajnikiem (1) Uchwyt œcienny z osprzêtem (2) Modu³ odbiornika (3) FFB 2 Pilot z nadajnikiem (1) Uchwyt œcienny z osprzêtem (2) Pilot zdalnego sterowania FFB 2 dzia³a tylko w po³¹czeniu z modu³em odbiornika FFB 1. Po zainstalowaniu zespo³u zdalnego sterowania FFB 1 ogrzewacz przep³ywowy mo e byæ sterowany poprzez pilota lub panel obs³ugowy ogrzewacza. Pilot z nadajnikiem jest wodoszczelny (IPX7), a tym samym mo e byæ u ywany zarówno w kabinach prysznicowych, jak i w wannach. Zasiêg dzia³ania pilota w budynku wynosi ok. 25 m. Dodatkowo do wyposa enia podstawowego modu³u FFB 1 mo liwe jest komunikowanie siê dalszych 5 pilotów FFB 2 (wyposa enie dodatkowe) z modu³em odbiornika zamontowanym w ogrzewaczu. Najwa niejsze w skrócie 4 Dobór temperatury - w odstêpach co 0,5 O C, w zakresie pomiêdzy 30 O C i 60 O C Przyciski pamiêci - zapamiêtywanie i przywo³anie przez U ytkownika 2 temperatur zadanych WskaŸnik koniecznoœci wymiany baterii Poniewa ka dy pilot z nadajnikiem posiada indywidualny kod nadawania, ka dy u ywany pilot FFB 2 musi zostaæ zg³oszony w module odbiornika (patrz pierwsze uruchomienie pilota FFB 2). W przypadku zestawu zdalnego sterowania FFB 1 kod nadawania pilota jest zgrany z nadajnikiem. Je eli ogrzewacz u ytkowany jest tylko z podstawowym wyposa eniem (pilot zdalnego sterowania i modu³ odbiornika) zgrywanie nie jest konieczne. 1.2 Obs³uga Panel obs³ugowy nadajnika znajduje siê normalnie w trybie oszczêdzania energii (wy³¹czony wyœwietlacz). Panel obs³ugowy zostaje uaktywniony poprzez krótkie naciœniêcie dowolnego przycisku (7). Je- eli w stanie w³¹czenia nie nast¹pi naciœniêcie adnego przycisku przez 20 sekund, pilot przechodzi ponownie automatycznie w tryb oszczêdzania energii. Je eli nast¹pi aktywacja przyciskiem " " lub " ", na wyœwietlaczu poka e siê ostatnio nastawiona zadana wartoœæ temperatury i zostanie przekazana do ogrzewacza. Zmiana temperatury zadanej mo e byæ dokonywana przyciskami " " / " ", w odstêpach co 0,5 O C, lub szybko, poprzez naciœniêcie i przytrzymanie tych e przycisków. Je eli nast¹pi aktywacja poprzez naciœniêcie przycisków pamiêci, na wyœwietlaczu poka e siê odpowiednia temperatura zapamiêtana i zostanie przekazana do ogrzewacza. Ka da akceptowana przez ogrzewacz zmiana temperatury zadanej, zostanie potwierdzona sygna³em akustycznym z modu³u odbiornika wbudowanego w ogrzewacz. Sygna³ ten mo e zostaæ wy³¹czony przez Instalatora/Serwisanta, na yczenie U ytkownika Wykorzystanie przycisków pamiêci W celu dokonania zmiany wartoœci temperatury zapamiêtanych pod przyciskami pamiêci nale y nastawiæ na wyœwietlaczu (6) ¹dan¹ wartoœæ zadan¹, nastêpnie nacisn¹æ i przytrzymaæ przez ok. 3 sekundy odpowiedni przycisk pamiêci. Krótkie migniêcie wskazania potwierdza zapamiêtanie temperatury. W przypadku u ycia kilku pilotów zdalnego sterowania, ka dy z nich posiada dwie w³asne pamiêci. W ten sposób pamiêci mog¹ zostaæ nastawione indywidualnie na ka dym pilocie Dynamiczna ochrona przed poparzeniem Przy u ywanie kilku pilotów zdalnego sterowania priorytet na wybór maksymalnej nastawialnej temperatury zadanej otrzymuje pilot, który wys³a³ sygna³ jako pierwszy. Priorytet ten obowi¹zuje przez 2 minuty podczas pobierania ciep³ej wody lub przez 2 minuty po jego zakoñczeniu i jest nastêpnie automatycznie wy³¹czany. W czasie trwania priorytetu pozosta³e piloty mog¹ jedynie zmniejszaæ temperaturê. Je eli temperatura zosta³a zmniejszona na 43 O C w³¹czana jest dynamiczna ochrona prze poparzeniem tzn. aden z pilotów nie mo e tej temperatury podwy - szyæ powy ej 43 O C. Przyk³ad: jeœli na jednym z pilotów pokazana zosta³a na wyœwietlaczu wartoœæ temperatury np. 55 O C i przekazana do ogrzewacza, to podnosi on temperaturê wody tylko na 43 O C. Poniewa jak opisano powy ej nie ka da wartoœæ zadana zostaje przyjêta, w przypadku u ywania kilku pilotów zdalnego sterowania równoczeœnie, wartoœæ temperatury nastawiona rzeczywiœcie mo e ró niæ siê od wskazania na wyœwietlaczu pilota. Aktualn¹ wartoœæ temperatury pokazuje tylko pilot, który jest aktualnie aktywny. Przy temperaturach wody wyp³ywaj¹cej przekraczaj¹cych 43 O C istnieje niebezpieczeñstwo poparzenia Obs³uga przy pomocy ogrzewacza DHE SL electronic comfort Obs³uga przy pomocy panelu steruj¹cego w ogrzewaczu jest w dalszym ci¹gu mo liwa w dotychczasowy sposób, poniewa wewnêtrzny modu³ obs³ugowy w³¹czony jest w dynamiczne zabezpieczenie przed poparzeniem (pkt ). DHE electronic komfort Obs³uga przy pomocy panelu steruj¹cego w ogrzewaczu jest w dalszym ci¹gu mo liwa w dotychczasowy sposób, ale pierwszeñstwo ma obs³uga przy u yciu pilota. Je eli nast¹pi przestawienie wartoœci przez pilota zdalnego sterowania, to wewnêtrzny panel steruj¹cy ogrzewacza zostaje zablokowany na czas aktualnego poboru wody. Po 2 minutach od zakoñczenia poboru wody wbudowany w ogrzewacz DHE panel steruj¹cy zostanie automatycznie odblokowany. Je eli na czas kolejnego poboru wody na panelu steruj¹cym ogrzewacza zostanie nastawiona temperatura, która ma byæ zablokowana dla pilotów zdalnego sterowania, to nale y nacisn¹æ pokrêt³o wyboru temperatury w ogrzewaczu. Po 5 minutach od zakoñczenia poboru wody blokada zostanie automatycznie zniesiona. Blokada mo e byæ zniesiona równie wczeœniej, poprzez ponowne naciœniêcie przycisku pokrêt³a Wymiana baterii Pilot zdalnego sterowania zasilany jest 2 bateriami litowymi typ CR 2032 lub CR W przypadku koniecznoœci wymiany baterii, na wyœwietlaczu pojawi siê symbol klucza do œrub. Zu yte baterie nale y niezw³ocznie usun¹æ z urz¹dzenia, poniewa grozi to ich wylaniem siê. Uszkodzenia pilota zdalnego sterowania spowodowane w taki sposób nie s¹ objête gwarancj¹.

5 W celu wymiany baterii nale y odkrêciæ doln¹ czêœæ obudowy (5) i nastêpnie wymieniæ obie baterie w uchwytach (8). Zwróciæ uwagê na prawid³owoœæ u³o enia biegunów baterii (+ do góry). Obie baterie musz¹ byæ wymieniane parami i musz¹ byæ tego samego typu., Wartoœci zapamiêtane przyciskami pamiêci i pozostan¹ przy wymianie baterii zachowane. Baterii nie wolno w adnym przypadku wyrzucaæ do œmietnika. Zu yte baterie nale y zwróciæ w punkcie ich zakupu. W celu zapewnienia szczelnoœci pilota zdalnej obs³ugi, przy ponownym zak³adaniu dolnej czêœci obudowy nale y zwróciæ baczn¹ uwagê, aby uszczelka (9) by³a prawid³owo u³o ona w górnej czêœci obudowy (4) Wskazówki dotycz¹ce drogi sygna³u W³aœciwoœci budynku mog¹ w niektórych przypadkach powodowaæ znaczne os³abienie przesy³anego sygna³u. W takich przypadkach zasiêg dzia³ania zdalnego sterowania bêdzie mniejszy. Poniewa u ywana czêstotliwoœæ 433 MHz mo e s³u yæ równie do innych zastosowañ (zdalnie sterowane termostaty, elektroniczne stacje pogodowe ze zdalnym przesy³em danych, s³uchawki bezprzewodowe itp.) mo liwe jest chwilowe zak³ócenie przekazywania sygna³u do ogrzewacza w przypadku jednoczesnego jego przep³ywu z kilku w/w urz¹dzeñ. Nie powoduje to jednak e adnego ryzyka tzn. niemo liwa jest niepo ¹dana zmiana wartoœci temperatury zadanej, choæ mo liwe jest, e w takim przypadku wys³ana temperatura zadana nie zostanie przez odbiornik rozpoznana. Konieczne jest wtedy powtórzenie nastawy. 1.3 Uchwyt œcienny Uchwyt œcienny dostarczony wraz z pilotem zdalnego sterowania s³u y do jego przechowywania i mo e byæ w przypadku potrzeby zamontowany przez U ytkownika w dowolnym miejscu. 1.4 Czyszczenie Do czyszczenia pilota zdalnego sterowania wystarczy wilgotna œciereczka. Nie u ywaæ adnych œrodków czyszcz¹cych o dzia³aniu szoruj¹cym, ani rozpuszczaj¹cym. 1.5 Wa na wskazówka Pilot zdalnego sterowania posiada znak "CE" jako dowód zgodnoœci z: przepisami o telekomunikacyjnych urz¹dzeniach nadawczych - Dyrektywa 1999/5/EG (R&TTE) wytycznymi niskonapiêciowymi 73/23/EG wytycznymi dotycz¹cymi zak³óceñ elektromagnetycznych 89/336/EG Niniejsz¹ instrukcjê nale y starannie przechowaæ i w przypadku sprzeda y urz¹dzenia przekazaæ nowemu w³aœcicielowi. Przy uruchomieniu urz¹dzenia niniejsz¹ instrukcjê udostêpniæ Instalatorowi / Serwisantowi do wgl¹du. 2. Instrukcja monta u dla Instalatora Dla zapewnienia po³¹czenia pomiêdzy ogrzewaczem przep³ywowym i pilotem zdalnego sterowania (1) nale y w pierwszej kolejnoœci zainstalowaæ modu³ odbiornika (3) zestawu zdalnego sterowania. Je eli ogrzewacz ma byæ obs³ugiwany przez kilka pilotów zdalnego sterowania, do odbiornika wbudowanego w ogrzewacz mo na zg³osiæ do 5 dalszych pilotów FFB 2. Wbudowanie odbiornika i/lub pierwsze uruchomienie dalszych pilotów zdalnego sterowania musz¹ byæ dokonane przez Instalatora / Serwisanta przy uwzglêdnieniu niniejszej instrukcji. 2.1 Budowa urz¹dzenia 1 Pilot zdalnego sterowania z nadajnikiem Zestaw 2 Uchwyt œcienny 3 Modu³ odbiornika 4 Górna czêœæ obudowy 5 Dolna czêœæ obudowy 6 Wyœwietlacz 7 Przyciski 8 Uchwyt baterii 9 Uszczelka 10 Wtyczka wyœwietlacza LCD 11 Przycisk modu³u odbiornika 12 LCD modu³u odbiornika 13 Wtyczka akustycznego sygna³u odbioru 2.2 Przepisy i zalecenia Przy instalowaniu i uruchamianiu i obs³udze przestrzegaæ równie instrukcji obs³ugi i monta u ogrzewacza Wszystkie pod³¹czenia elektryczne i prace instalacyjne nale y wykonaæ zgodnie z przepisami i zaleceniami lokalnego Zak³adu Energetycznego 2.3 Monta urz¹dzenia Zestaw zdalnego sterowania FFB 1 W celu uruchomienia zdalnego sterowania FFB 1 nale y zamontowaæ modu³ odbiornika w ogrzewaczu. Zdalne dokonywanie nastaw mo liwe jest natychmiast po wbudowaniu modu³u. Do wbudowania modu³u odbiornika w ogrzewacz nale y wykonaæ nastêpuj¹ce czynnoœci: od³¹czyæ napiêcie od ogrzewacza zgodnie ze wskazówkami w instrukcji obs³ugi zdj¹æ pokrywê ogrzewacza na pokrywie elektroniki przymocowaæ w ogrzewaczu przy pomocy taœmy mocuj¹cej modu³ odbiornika przy pomocy za³¹czonego wkrêtu przymocowaæ modu³ odbiornika w ogrzewaczu DHE, przy DHE SL usun¹æ wkrêt wtyczkê (10) z modu³u odbiornika prze- ³o yæ na styk Adapter (DHE SL) lub na styk X2 (DHE). Zwróciæ przy tym uwagê aby wtyczkê (10) modu³u odbiornika prze³o yæ przy u yciu istniej¹cego przewody na X1 (poz. 7 w instrukcji obs³ugi DHE). 5

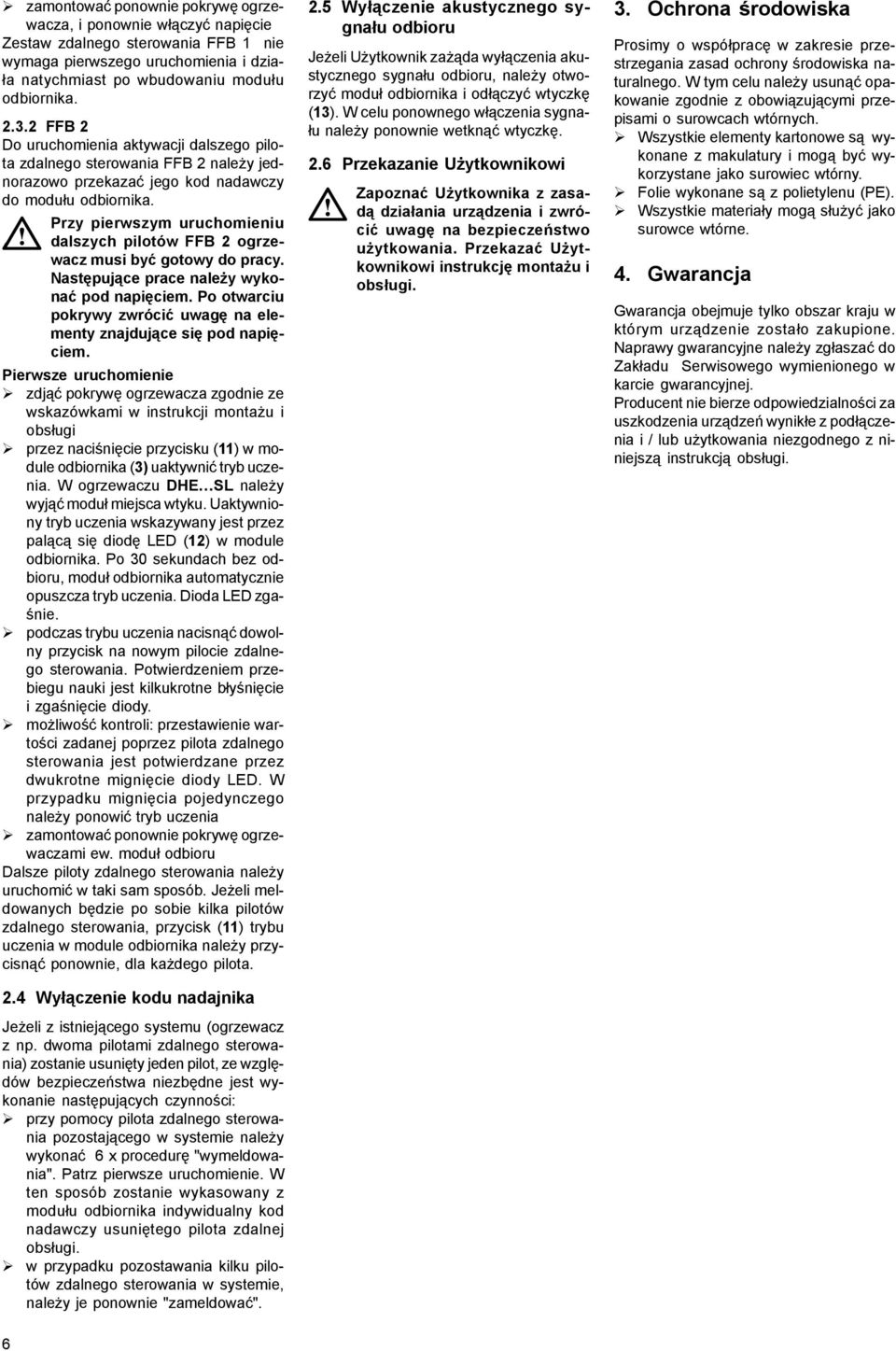

6 zamontowaæ ponownie pokrywê ogrzewacza, i ponownie w³¹czyæ napiêcie Zestaw zdalnego sterowania FFB 1 nie wymaga pierwszego uruchomienia i dzia- ³a natychmiast po wbudowaniu modu³u odbiornika FFB 2 Do uruchomienia aktywacji dalszego pilota zdalnego sterowania FFB 2 nale y jednorazowo przekazaæ jego kod nadawczy do modu³u odbiornika. Przy pierwszym uruchomieniu dalszych pilotów FFB 2 ogrzewacz musi byæ gotowy do pracy. Nastêpuj¹ce prace nale y wykonaæ pod napiêciem. Po otwarciu pokrywy zwróciæ uwagê na elementy znajduj¹ce siê pod napiêciem. Pierwsze uruchomienie zdj¹æ pokrywê ogrzewacza zgodnie ze wskazówkami w instrukcji monta u i obs³ugi przez naciœniêcie przycisku (11) w module odbiornika (3) uaktywniæ tryb uczenia. W ogrzewaczu DHE SL nale y wyj¹æ modu³ miejsca wtyku. Uaktywniony tryb uczenia wskazywany jest przez pal¹c¹ siê diodê LED (12) w module odbiornika. Po 30 sekundach bez odbioru, modu³ odbiornika automatycznie opuszcza tryb uczenia. Dioda LED zgaœnie. podczas trybu uczenia nacisn¹æ dowolny przycisk na nowym pilocie zdalnego sterowania. Potwierdzeniem przebiegu nauki jest kilkukrotne b³yœniêcie i zgaœniêcie diody. mo liwoœæ kontroli: przestawienie wartoœci zadanej poprzez pilota zdalnego sterowania jest potwierdzane przez dwukrotne migniêcie diody LED. W przypadku migniêcia pojedynczego nale y ponowiæ tryb uczenia zamontowaæ ponownie pokrywê ogrzewaczami ew. modu³ odbioru Dalsze piloty zdalnego sterowania nale y uruchomiæ w taki sam sposób. Je eli meldowanych bêdzie po sobie kilka pilotów zdalnego sterowania, przycisk (11) trybu uczenia w module odbiornika nale y przycisn¹æ ponownie, dla ka dego pilota. 2.4 Wy³¹czenie kodu nadajnika Je eli z istniej¹cego systemu (ogrzewacz z np. dwoma pilotami zdalnego sterowania) zostanie usuniêty jeden pilot, ze wzglêdów bezpieczeñstwa niezbêdne jest wykonanie nastêpuj¹cych czynnoœci: przy pomocy pilota zdalnego sterowania pozostaj¹cego w systemie nale y wykonaæ 6 x procedurê "wymeldowania". Patrz pierwsze uruchomienie. W ten sposób zostanie wykasowany z modu³u odbiornika indywidualny kod nadawczy usuniêtego pilota zdalnej obs³ugi. w przypadku pozostawania kilku pilotów zdalnego sterowania w systemie, nale y je ponownie "zameldowaæ". 2.5 Wy³¹czenie akustycznego sygna³u odbioru Je eli U ytkownik za ¹da wy³¹czenia akustycznego sygna³u odbioru, nale y otworzyæ modu³ odbiornika i od³¹czyæ wtyczkê (13). W celu ponownego w³¹czenia sygna- ³u nale y ponownie wetkn¹æ wtyczkê. 2.6 Przekazanie U ytkownikowi Zapoznaæ U ytkownika z zasad¹ dzia³ania urz¹dzenia i zwróciæ uwagê na bezpieczeñstwo u ytkowania. Przekazaæ U ytkownikowi instrukcjê monta u i obs³ugi. 3. Ochrona œrodowiska Prosimy o wspó³pracê w zakresie przestrzegania zasad ochrony œrodowiska naturalnego. W tym celu nale y usun¹æ opakowanie zgodnie z obowi¹zuj¹cymi przepisami o surowcach wtórnych. Wszystkie elementy kartonowe s¹ wykonane z makulatury i mog¹ byæ wykorzystane jako surowiec wtórny. Folie wykonane s¹ z polietylenu (PE). Wszystkie materia³y mog¹ s³u yæ jako surowce wtórne. 4. Gwarancja Gwarancja obejmuje tylko obszar kraju w którym urz¹dzenie zosta³o zakupione. Naprawy gwarancyjne nale y zg³aszaæ do Zak³adu Serwisowego wymienionego w karcie gwarancyjnej. Producent nie bierze odpowiedzialnoœci za uszkodzenia urz¹dzeñ wynik³e z pod³¹czenia i / lub u ytkowania niezgodnego z niniejsz¹ instrukcj¹ obs³ugi. 6

7 Notatki: 7

8 Stiebel Eltron Polska Sp. z o.o., ul. Instalatorów 9, Warszawa, fax: , Stan na Zmiany techniczne zastrze one. 8 TOS/M/
