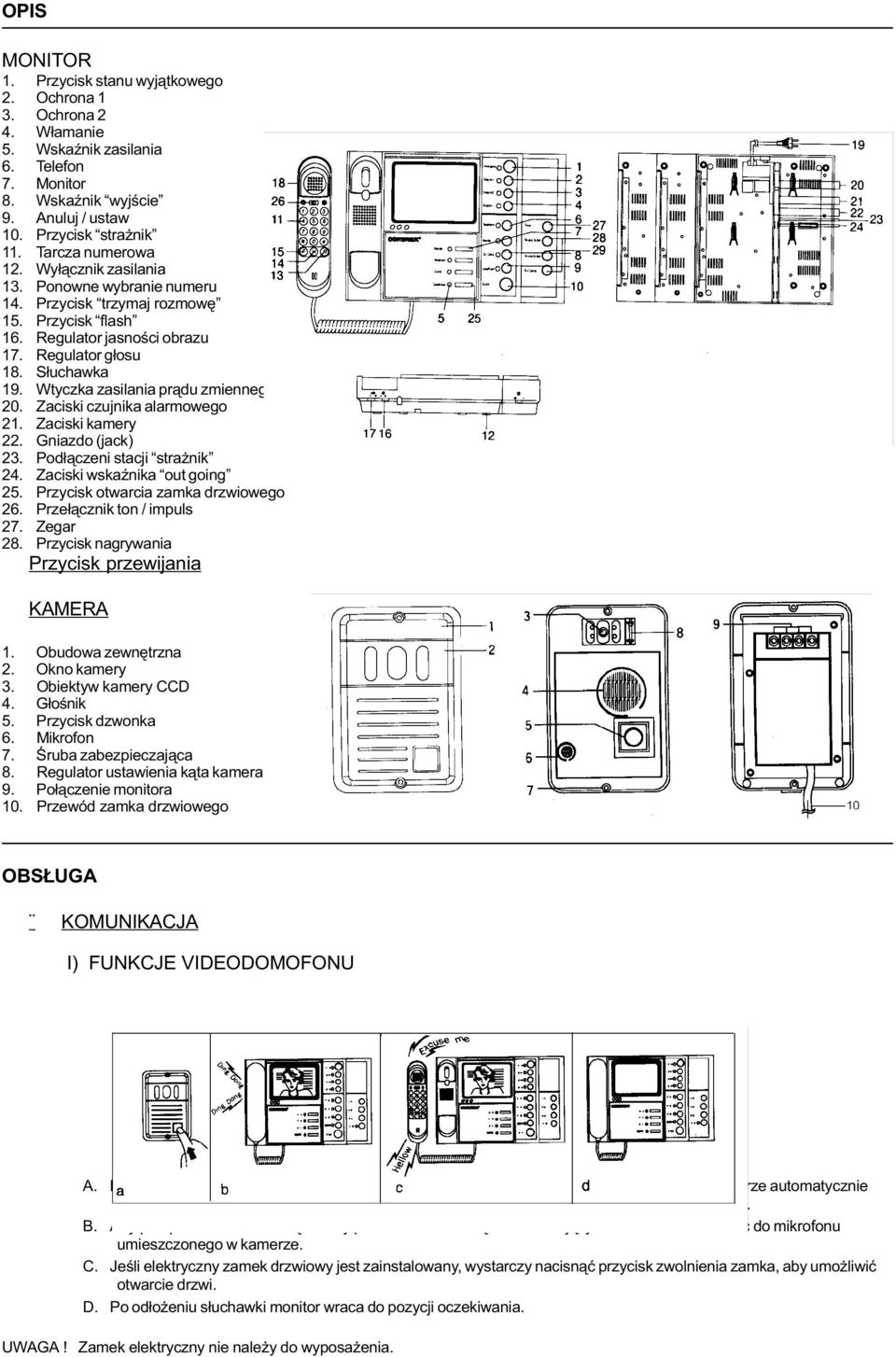

2 OPIS MONITOR 1. Przycisk stanu wyj¹tkowego 2. Ochrona 1 3. Ochrona 2 4. W³amanie 5. WskaŸnik zasilania 6. Telefon 7. Monitor 8. WskaŸnik wyjœcie 9. Anuluj / ustaw 10. Przycisk stra nik 11. Tarcza numerowa 12. Wy³¹cznik zasilania 13. Ponowne wybranie numeru 14. Przycisk trzymaj rozmowê 15. Przycisk flash 16. Regulator jasnoœci obrazu 17. Regulator g³osu 18. S³uchawka 19. Wtyczka zasilania pr¹du zmiennego 20. Zaciski czujnika alarmowego 21. Zaciski kamery 22. Gniazdo (jack) 23. Pod³¹czeni stacji stra nik 24. Zaciski wskaÿnika out going 25. Przycisk otwarcia zamka drzwiowego 26. Prze³¹cznik ton / impuls 27. Zegar 28. Przycisk nagrywania Przycisk przewijania KAMERA 1. Obudowa zewnêtrzna 2. Okno kamery 3. Obiektyw kamery CCD 4. G³oœnik 5. Przycisk dzwonka 6. Mikrofon 7. Œruba zabezpieczaj¹ca 8. Regulator ustawienia k¹ta kamera 9. Po³¹czenie monitora 10. Przewód zamka drzwiowego OBS UGA KOMUNIKACJA I) FUNKCJE VIDEODOMOFONU A. Po naciœniêciu przycisku dzwonka przez odwiedzaj¹cego, s³yszany jest jego dÿwiêk a na monitorze automatycznie ukazuje siê obraz odwiedzaj¹cego. Sygna³ dzwonka s³yszany jest tak e przez odwiedzaj¹cego. B. Aby przeprowadziæ rozmowê nale y podnieœæ s³uchawkê - odwiedzaj¹cy natomiast mo e mówiæ do mikrofonu umieszczonego w kamerze. C. Jeœli elektryczny zamek drzwiowy jest zainstalowany, wystarczy nacisn¹æ przycisk zwolnienia zamka, aby umo liwiæ otwarcie drzwi. D. Po od³o eniu s³uchawki monitor wraca do pozycji oczekiwania. UWAGA! Zamek elektryczny nie nale y do wyposa enia.

Wtyczka zasilania pr¹du zmiennego 20. Zaciski czujnika alarmowego 21. Zaciski kamery 22. Gniazdo (jack) 23. Pod³¹czeni stacji stra nik 24. Zaciski wskaÿnika out going 25.

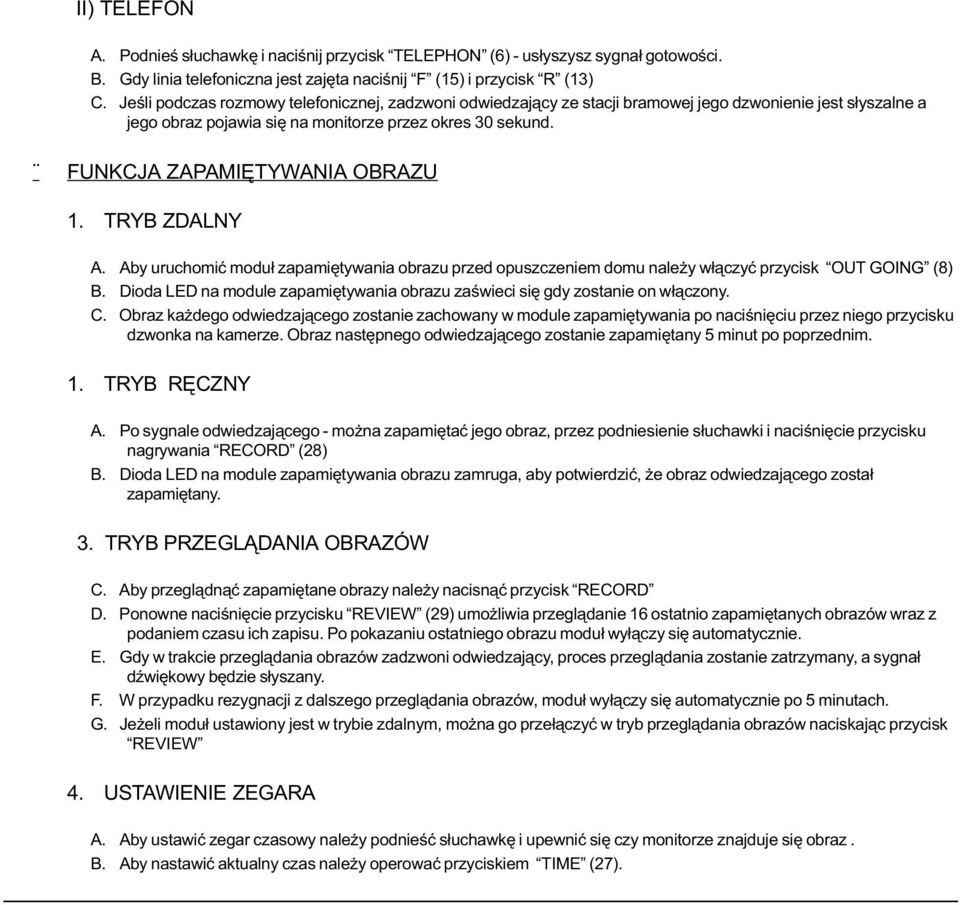

3 II) TELEFON A. Podnieœ s³uchawkê i naciœnij przycisk TELEPHON (6) - us³yszysz sygna³ gotowoœci. B. Gdy linia telefoniczna jest zajêta naciœnij F (15) i przycisk R (13) C. Jeœli podczas rozmowy telefonicznej, zadzwoni odwiedzaj¹cy ze stacji bramowej jego dzwonienie jest s³yszalne a jego obraz pojawia siê na monitorze przez okres 30 sekund. FUNKCJA ZAPAMIÊTYWANIA OBRAZU 1. TRYB ZDALNY A. Aby uruchomiæ modu³ zapamiêtywania obrazu przed opuszczeniem domu nale y w³¹czyæ przycisk OUT GOING (8) B. Dioda LED na module zapamiêtywania obrazu zaœwieci siê gdy zostanie on w³¹czony. C. Obraz ka dego odwiedzaj¹cego zostanie zachowany w module zapamiêtywania po naciœniêciu przez niego przycisku dzwonka na kamerze. Obraz nastêpnego odwiedzaj¹cego zostanie zapamiêtany 5 minut po poprzednim. 1. TRYB RÊCZNY A. Po sygnale odwiedzaj¹cego - mo na zapamiêtaæ jego obraz, przez podniesienie s³uchawki i naciœniêcie przycisku nagrywania RECORD (28) B. Dioda LED na module zapamiêtywania obrazu zamruga, aby potwierdziæ, e obraz odwiedzaj¹cego zosta³ zapamiêtany. 3. TRYB PRZEGL DANIA OBRAZÓW C. Aby przegl¹dn¹æ zapamiêtane obrazy nale y nacisn¹æ przycisk RECORD D. Ponowne naciœniêcie przycisku REVIEW (29) umo liwia przegl¹danie 16 ostatnio zapamiêtanych obrazów wraz z podaniem czasu ich zapisu. Po pokazaniu ostatniego obrazu modu³ wy³¹czy siê automatycznie. E. Gdy w trakcie przegl¹dania obrazów zadzwoni odwiedzaj¹cy, proces przegl¹dania zostanie zatrzymany, a sygna³ dÿwiêkowy bêdzie s³yszany. F. W przypadku rezygnacji z dalszego przegl¹dania obrazów, modu³ wy³¹czy siê automatycznie po 5 minutach. G. Je eli modu³ ustawiony jest w trybie zdalnym, mo na go prze³¹czyæ w tryb przegl¹dania obrazów naciskaj¹c przycisk REVIEW 4. USTAWIENIE ZEGARA A. Aby ustawiæ zegar czasowy nale y podnieœæ s³uchawkê i upewniæ siê czy monitorze znajduje siê obraz. B. Aby nastawiæ aktualny czas nale y operowaæ przyciskiem TIME (27).

FUNKCJA ZAPAMIÊTYWANIA OBRAZU 1. TRYB ZDALNY A. Aby uruchomiæ modu³ zapamiêtywania obrazu przed opuszczeniem domu nale y w³¹czyæ przycisk OUT GOING (8) B.

4 MONTA MONITOR 1. Pod³¹cz s³uchawkê i przewód do gniazdka (jack) 2. Zdecyduj o po³o eniu obiektywu kamery, zalecana pozycja na poziomie oczu. 3. Umieœæ uchwyt monta owy w po ¹danym miejscu i zamocuj do œciany dwoma wkrêtami. 4. Pod³¹cz kabel video z ty³u monitora do odpowiedniego terminala. 5. Pod³¹cz przewody elektrycznego zamka drzwiowego z ty³u monitora w terminalu A. 6. Pod³¹cz liniê telefoniczn¹ do gniazdka (jack) z ty³u monitora. 7. Wsuñ wystêpy uchwytu monta owego do odpowiednich otworów w monitorze i poci¹gnij w dó³. UWAGA: elektryczny zamek drzwiowy nie nale y do wyposa enia. UWAGI MONTA OWE W zestawie nie ma przewodów do po³¹czenia monitora z kamer¹. Zalecane jest zastosowanie przewodu cztero y³owego, parowanego (2 x 2). Podczas monta u nale y œciœle stosowaæ siê do odpowiedniego ze schematów. Przy projektowaniu instalacji videodomofonu CDV-4HC nale y dobraæ odpowiedni¹ d³ugoœæ kabla, do przewidywanych odleg³oœci. Dla po³¹czenia jednej kamery z jednym monitorem (lub innej kombinacji kamery i dodatkowych monitorów), przy zastosowaniu standardowego kabla telefonicznego (0,5 mm), optymalna odleg³oœæ wynosi 50 m. 1-AUDIO, 2-MASA, 3 -( +14V), 4-VIDEO 1V p-p 0,50 mm max odleg³oœæ 50 m 0,80 mm max odleg³oœæ 80 m 1 mm max odleg³oœæ 130 m

Pod³¹cz przewody elektrycznego zamka drzwiowego z ty³u monitora w terminalu A. 6. Pod³¹cz liniê telefoniczn¹ do gniazdka (jack) z ty³u monitora. 7.

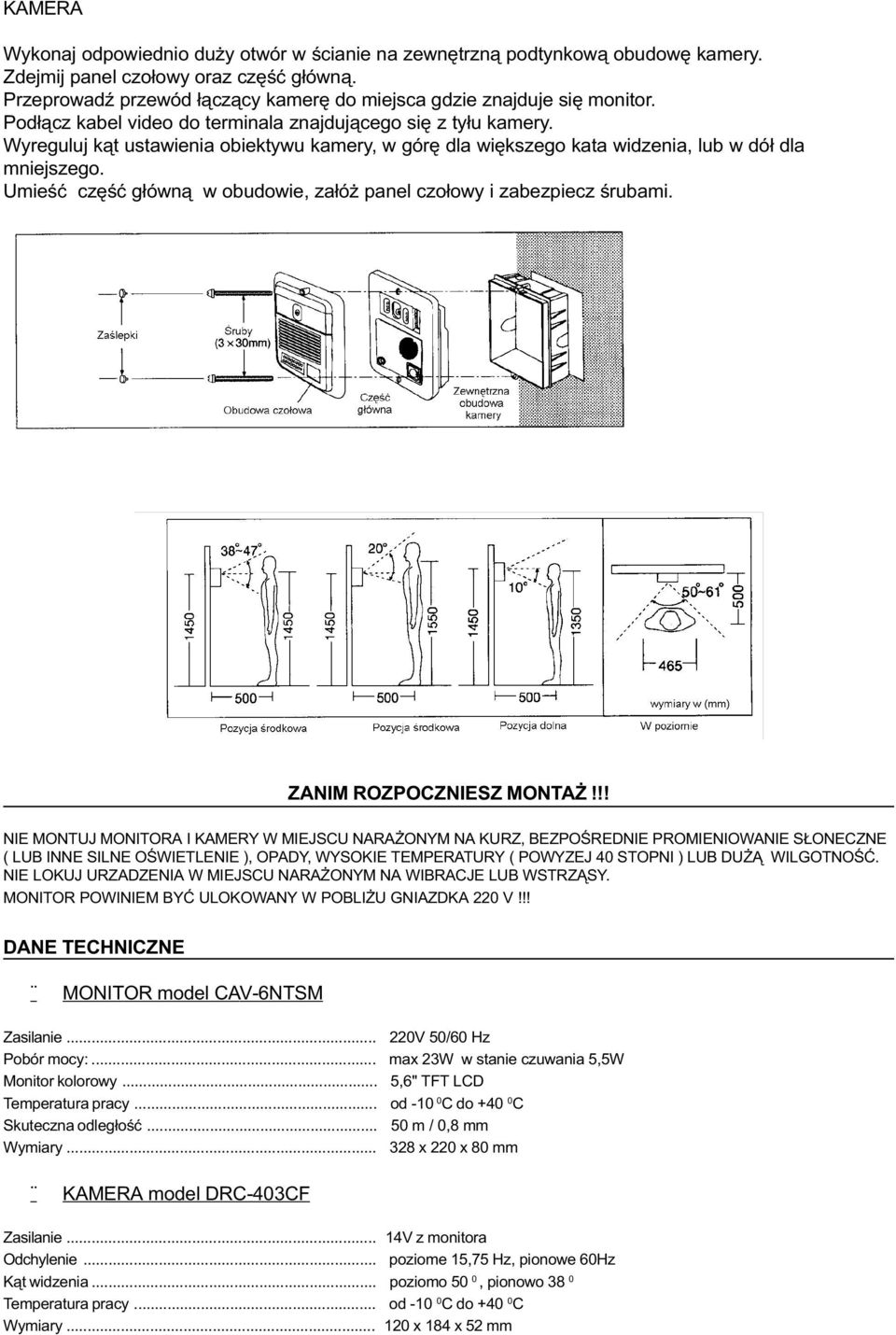

5 KAMERA Wykonaj odpowiednio du y otwór w œcianie na zewnêtrzn¹ podtynkow¹ obudowê kamery. Zdejmij panel czo³owy oraz czêœæ g³ówn¹. PrzeprowadŸ przewód ³¹cz¹cy kamerê do miejsca gdzie znajduje siê monitor. Pod³¹cz kabel video do terminala znajduj¹cego siê z ty³u kamery. Wyreguluj k¹t ustawienia obiektywu kamery, w górê dla wiêkszego kata widzenia, lub w dó³ dla mniejszego. Umieœæ czêœæ g³ówn¹ w obudowie, za³ó panel czo³owy i zabezpiecz œrubami. ZANIM ROZPOCZNIESZ MONTA!!! NIE MONTUJ MONITORA I KAMERY W MIEJSCU NARA ONYM NA KURZ, BEZPOŒREDNIE PROMIENIOWANIE S ONECZNE ( LUB INNE SILNE OŒWIETLENIE ), OPADY, WYSOKIE TEMPERATURY ( POWYZEJ 40 STOPNI ) LUB DU WILGOTNOŒÆ. NIE LOKUJ URZADZENIA W MIEJSCU NARA ONYM NA WIBRACJE LUB WSTRZ SY. MONITOR POWINIEM BYÆ ULOKOWANY W POBLI U GNIAZDKA 220 V!!! DANE TECHNICZNE MONITOR model CAV-6NTSM Zasilanie V 50/60 Hz Pobór mocy:... max 23W w stanie czuwania 5,5W Monitor kolorowy... 5,6" TFT LCD Temperatura pracy... od C do C Skuteczna odleg³oœæ m / 0,8 mm Wymiary x 220 x 80 mm KAMERA model DRC-403CF Zasilanie... 14V z monitora Odchylenie... poziome 15,75 Hz, pionowe 60Hz K¹t widzenia... poziomo 50 0, pionowo 38 0 Temperatura pracy... od C do C Wymiary x 184 x 52 mm

Wyreguluj k¹t ustawienia obiektywu kamery, w górê dla wiêkszego kata widzenia, lub w dó³ dla mniejszego. Umieœæ czêœæ g³ówn¹ w obudowie, za³ó panel czo³owy i zabezpiecz œrubami.
