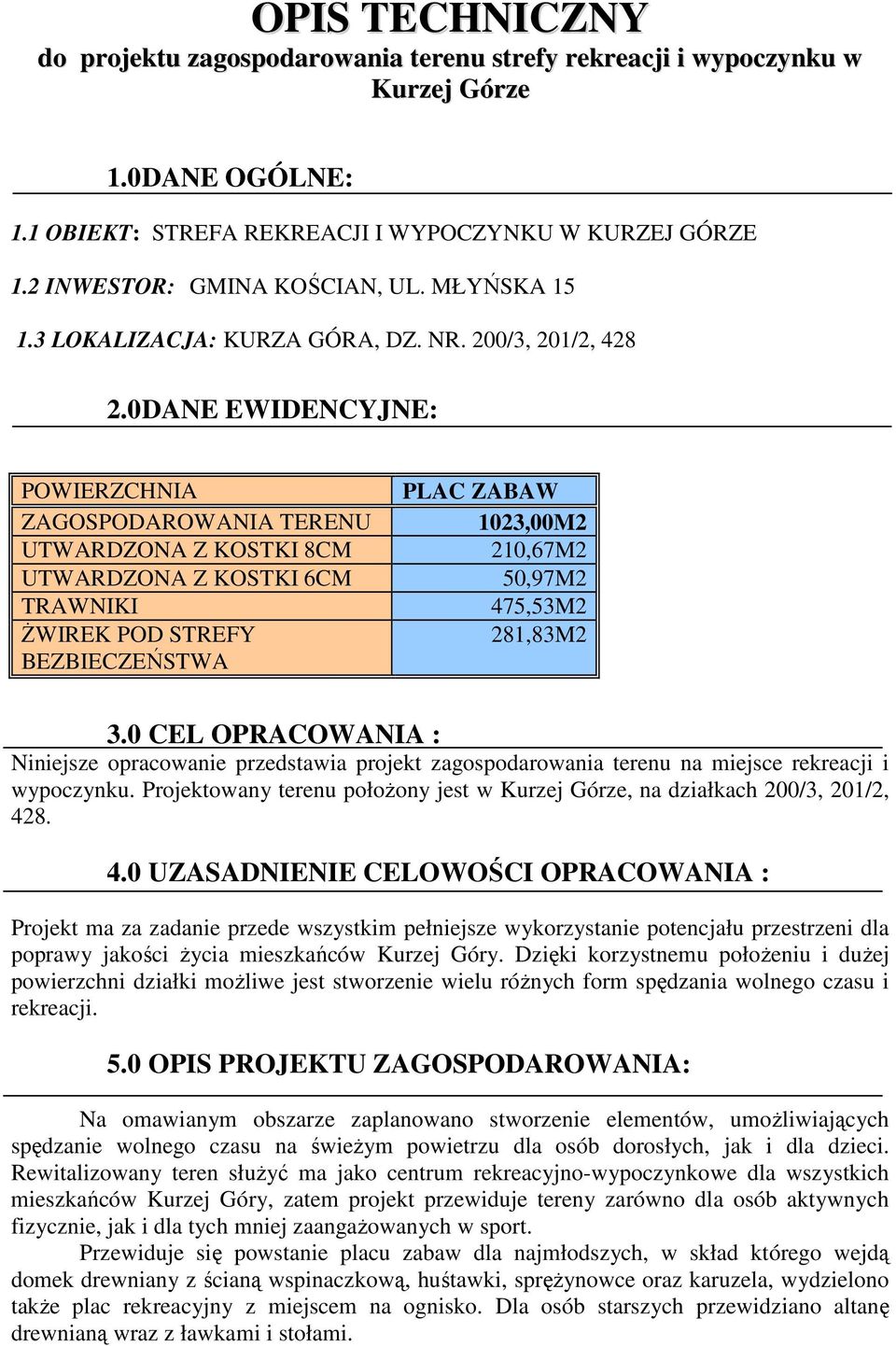

1 OPIS TECHNICZNY do projektu zagospodarowania terenu strefy rekreacji i wypoczynku w Kurzej Górze 1.0 DANE OGÓLNE: 1.1 OBIEKT: STREFA REKREACJI I WYPOCZYNKU W KURZEJ GÓRZE 1.2 INWESTOR: GMINA KOŚCIAN, UL. MŁYŃSKA LOKALIZACJA: KURZA GÓRA, DZ. NR. 200/3, 201/2, DANE EWIDENCYJNE: POWIERZCHNIA PLAC ZABAW ZAGOSPODAROWANIA TERENU 1023,00M2 UTWARDZONA Z KOSTKI 8CM 210,67M2 UTWARDZONA Z KOSTKI 6CM 50,97M2 TRAWNIKI 475,53M2 ŻWIREK POD STREFY 281,83M2 BEZBIECZEŃSTWA 3.0 CEL OPRACOWANIA : Niniejsze opracowanie przedstawia projekt zagospodarowania terenu na miejsce rekreacji i wypoczynku. Projektowany terenu położony jest w Kurzej Górze, na działkach 200/3, 201/2, UZASADNIENIE CELOWOŚCI OPRACOWANIA : Projekt ma za zadanie przede wszystkim pełniejsze wykorzystanie potencjału przestrzeni dla poprawy jakości życia mieszkańców Kurzej Góry. Dzięki korzystnemu położeniu i dużej powierzchni działki możliwe jest stworzenie wielu różnych form spędzania wolnego czasu i rekreacji. 5.0 OPIS PROJEKTU ZAGOSPODAROWANIA: Na omawianym obszarze zaplanowano stworzenie, umożliwiających spędzanie wolnego czasu na świeżym powietrzu dla osób dorosłych, jak i dla dzieci. Rewitalizowany teren służyć ma jako centrum rekreacyjno-wypoczynkowe dla wszystkich mieszkańców Kurzej Góry, zatem projekt przewiduje tereny zarówno dla osób aktywnych fizycznie, jak i dla tych mniej zaangażowanych w sport. Przewiduje się powstanie placu zabaw dla najmłodszych, w skład którego wejdą domek drewniany z ścianą wspinaczkową, huśtawki, sprężynowce oraz karuzela, wydzielono także plac rekreacyjny z miejscem na ognisko. Dla osób starszych przewidziano altanę drewnianą wraz z ławkami i stołami.

2 Mieszkańcy znajdą miejsce odpoczynku w specjalnie dla nich przygotowanym następujących placach i boiskach: Plac zabaw dla dzieci najmłodszych plac ze sprężynowcami, huśtawką, karuzelą, domkiem ze zjeżdżalnią, ścianą wspinaczkową Plac dla imprez okolicznościowych Plac do gry w koszykówkę Teren został opłotowany. Od strony zachodniej ul. Długa zaprojektowano wykonanie furtki stalowej. Wzdłuż opłotowania obsadzić żywopłot (liguster złocisty). Przez środek projektowanego terenu przeprowadzono ścieżkę utwardzoną. Na jej zamknięciu znalazła się drewniana altana z placem rekreacyjnym (ognisko). Plac jest w kształcie owalnym z wydzieloną przestrzenia do gry w kosza. Powierzchnia do gry utwardzona z kostki brukowej bez fazowej. Po obu stronach ścieżki przewidziano urządzenia do zabawy. W strefie wejściowej umieszczono stanowiska rowerowe na 10 stanowisk oraz tablicę informacyjną. 6.0 OPIS PRAC DO WYKONANIA: 6.1.Roboty budowlane Oczyszczenie terenu Wykonanie koryta Plantowanie ziemi z wykopu Wykonanie utwardzeń z kostki betonowej Wykonanie placów żwirowych pod urządzenia placu zabaw Wykonanie trawników dywanowych Sadzenie i przesadzenie krzewów żywopłotowych, krzewów i drzew liściastych 6.2. Prace przy opłotowaniu Wykopy pod słupki opłotowania Wykonanie stóp fundamentowych pod słupki Wykonanie ogrodzenia z siatki wys. 1,5m Rowek pod obrzeże Osadzenie obrzeża betonowego Osadzenie furtki szer. 1,2m i bramy szer. 4,0 m 6.3 Mała architektura Wykonanie zadaszonej altany drewnianej Zamontowanie ławek, stołów, koszy na śmieci, tablicy do gry w koszykówkę, stojaków na rowery Urządzenie placu zabaw: huśtawki wahadłowej, huśtawki wagowej, domek drewniany z pomostem i ścianą wspinaczkowa, zamontowanie sprężynowców, karuzela, bujaki, regulamin placu zabaw. Obsadzenie zielenią: drzewa (katalpa 4 letnia), krzewy (tuja), żywopłoty (liguster złocisty).

3 7.0 DANE TECHNICZNE : 7.1 Plac zabaw: Projektuje się plac o kształcie nieregularnym. Obszar nawierzchni żwirowej pod urządzenia - strefą bezpieczeństwa. Pod urządzenia placu zabaw należy wykonać korytowanie na głębokości 20,0 cm, po czym w wykopie należy rozłożyć geowłókninę na odhumusowanym rodzimym gruncie z odpowiednimi zakładami. Po ułożeniu geowłókniny przestrzeń należy wypełnić żwirem gr. 20 cm w dwóch warstwach. Plac wykonać z nawierzchni żwirowej, z kruszywa o ostrych, nieregularnych krawędziach (bo tylko takie będą się dobrze klinować; nie stosować otoczaków). Nawierzchnię żwirową układać w dwóch zagęszczonych warstwach gr. 10 cm. Warstwa dolna o gr. 10 cm ziarna o średnicy φ mm, warstwa górna o gr. 10 cm ziarna o średnicy φ 2-8 mm. Ważne jest, aby w każdej warstwie znalazło się kruszywo o zróżnicowanej granulacji, dzięki czemu ziarna dobrze się wzajemnie zaklinują. Układając nawierzchnię, należy przestrzegać zasady, że każda kolejna warstwa w głąb ziemi musi mieć większe uziarnienie kruszywa. Na placu zabaw należy zamontować huśtawkę dwuosobową, huśtawkę wagową, domek drewniany oraz sprężynowce. Wzdłuż opłotowania nasadzić krzewy tworzące żywopłot. Żywopłot wykonać z ligustru złocistego sadzonego mijankowo po obu stronach siatki. 6.2 Urządzenia placu zabaw: Domek drewniany w zestawie z dwoma wieżami, pomostami, zjeżdżalnią, drabinkami, przeplotnią, mostem wiszącym, ścianą wspinaczkową, Huśtawki wahadłowe dla dwóch osób z siedziskami z tworzywa sztucznego (2 sztuki), w tym jedno siedzisko koszykowe dla małych dzieci Huśtawka wagowa typu ważka pojedyncza (1 sztuka) Huśtawka wagowa typu ważka podwójna (1 sztuka) Bujaki wykonane na stalowej sprężynie i konstrukcji ze sklejki o fantazyjnych kształtach pomalowane na różne kolory (3 sztuki). Karuzela tarczowa z czterema siedziskami z oparciem, blacha ryflowana (1 sztuka) Stojaki na rowery na 10 stanowisk Ławki drewniane z oparciem (4 sztuki) i bez oparcia długości 1,6 m przymocowane na stałe do podłoża (12 sztuk), kosze na śmieci stalowe (6 sztuk). Stoły drewniane wym. 90cm x150 cm (5sztuk) mocowane na stałe do podłoża Kosz jednosłupowy do gry w koszykówkę o wysięgu 1,6 m i tablicy o wymiarze 120x90 cm 6.3.Szczegółowa charakterystyka urządzeń: Zestaw ze zjeżdżalnią i pomostami Kompozycja zabawowych dużych. W skład zestawu wchodzą m.in.: drabinka pozioma, przeplotnia z drabiną dwustronną, pomost wiszący falisty, schody z poręczami, wejście boczne, zjeżdżalnia dł. 2,2 m, podesty 1,0 m, dwie wieże z dachem dwu- i czterospadowym oraz ścianka wspinaczkowa wysokości. Wykonanie musi być zgodne z wymogami bezpieczeństwa i dopuszczone do użytkowani przez dzieci, zgodne z normą PN-EN1176 i PN-EN1177, poświadczone certyfikatami. Wielkość obiektu 9,0m x 6,0 m. Strefa bezpieczeństwa 10,0 m x 12,0 m.

4 Drewno konstrukcyjne sosnowe klejone 90/90 mm malowane farbami impregnacyjnodekoracyjnymi, montowane bezpośredni do betonu za pomocą kotew ocynkowanych Sklejka wodoodporna malowana farbami akrylowymi Elementy metalowe ocynkowane i malowane farbami akrylowymi Konstrukcja dachu drewniana połączona ze sklejką Podesty, drabinki wejściowe z drewna klejonego Drabinka pozioma konstrukcja nośna z drewna klejonego ze szczebelkami z drewna, Zestaw do przewrotów z rurek ocynkowanych i malowanych farbami akrylowymi Zjeżdżalnia- ślizg wykonany z laminatu Przeplotnia z drabiną dwustronną drewnianą z drewna klejonego Ścianka wspinaczkowa wys. 2,0 m mocowana do zestawu. Rurki stalowe, śruby maszynowe, marki stalowe, łańcuchy techniczne i elementy metalowe ocynkowane i malowane farbami akrylowymi Zabezpieczenia stal zabezpieczona przez odtłuszczanie i cynkowane, drewno malowane farbami impregnacyjno-dekoracyjną, nakrętki zakryte zaślepkami z tworzywa Zakończenia belek zabezpieczone kapturami plastikowymi, otwory zaślepione Huśtawka podwójna 2 sztuki Huśtawka wahadłowa, klasyczna z dwoma siedziskami, jedno siedzisko koszykowe dla małych dzieci. Wykonanie musi być zgodne z wymogami bezpieczeństwa i dopuszczone do użytkowania przez dzieci, zgodne z normą PN-EN1176 i PN-EN 1177, poświadczone certyfikatami Wielkość obiektu 4,0 m x 2,0 m x 2,0 m. Strefa bezpieczeństwa 6,0 m x 8,0 m. Drewno konstrukcyjne sosnowe klejone 90/90 mm malowane farbami impregnacyjnodekoracyjnymi, montowane bezpośredni do betonu za pomocą kotew ocynkowanych Siedzisko huśtawki gumowe, jedno bez oparcia, drugie z oparciem koszykowe, wykonane z aluminium oblewanego gumą Łańcuchy stalowe - ocynkowane Zawiesie łożyskowane bezobsługowe Rurki stalowe, śruby maszynowe, marki stalowe, łańcuchy techniczne i elementy metalowe ocynkowane i malowane farbami akrylowymi Zabezpieczenia stal zabezpieczona przez odtłuszczanie i cynkowane, drewno malowane farbami impregnacyjno-dekoracyjną, nakrętki zakryte zaślepkami z tworzywa Zakończenia belek zabezpieczone kapturami plastikowymi, otwory zaślepione.

5 6.3.3.Karuzela 1 sztuka Karuzela z siedziskami dla 4 osób i oparciem. Urządzenie bawi i uczy praw fizyki. Wykonanie musi być zgodne z wymogami bezpieczeństwa i dopuszczone do użytkowani przez dzieci, zgodne z normą PN-EN1176 i PN-EN 1177, poświadczone certyfikatami. Wielkość obiektu o średnicy 1,5 m. Strefa bezpieczeństwa o średnicy 5,5 m.. Materiały rura stalowa ocynkowana o średnicy 100mm i malowana proszkowo, blacha ryflowana gr.5 mm ocynkowana anty poślizgowa Materiały podest dolny z rury o średnicy 50 mm Materiały siedziska z tworzywa płyta polietylenowej Materiały śruby maszynowe, beton B-15 Zabezpieczenia stal odtłuszczona, cynkowana, rurki dodatkowo malowane farbami akrylowymi. Gniazda łączników zakryte zaślepkami Huśtawka typu ważka z pojedynczym siedziskiem 1 sztuka Huśtawka typu ważka, klasyczna, drewniana. Wykonanie musi być zgodne z wymogami bezpieczeństwa i dopuszczone do użytkowani przez dzieci, zgodne z normą PN-EN1176 i PN-EN 1177, poświadczone certyfikatami Wielkość obiektu 3,0 m x 0,5 m x 0,5 m. Strefa bezpieczeństwa 5,0 m x 2,5 m. Drewno konstrukcyjne sosnowe klejone 90/90 mm malowane farbami impregnacyjnodekoracyjnymi, montowane bezpośredni do betonu za pomocą kotew ocynkowanych Siedzisko huśtawki aluminiowo-gumowe Rurki stalowe, śruby maszynowe, marki stalowe, łańcuchy techniczne i elementy metalowe ocynkowane i malowane farbami akrylowymi Zabezpieczenia stal zabezpieczona przez odtłuszczanie i cynkowane, drewno malowane farbami impregnacyjno-dekoracyjną, nakrętki zakryte zaślepkami z tworzywa Zakończenia belek zabezpieczone kapturami plastikowymi, otwory zaślepione Huśtawka typu ważka z podwójnym siedziskiem 1 sztuka Huśtawka typu ważka, klasyczna, drewniana. Wykonanie musi być zgodne z wymogami bezpieczeństwa i dopuszczone do użytkowani przez dzieci, zgodne z normą PN-EN1176 i PN-EN 1177, poświadczone certyfikatami Wielkość obiektu 4,0 m x 0,5 m x 0,5 m. Strefa bezpieczeństwa 6,0 m x 2,5 m. Drewno konstrukcyjne sosnowe klejone 90/90 mm malowane farbami impregnacyjnodekoracyjnymi, montowane bezpośredni do betonu za pomocą kotew ocynkowanych Siedzisko huśtawki aluminiowo-gumowe

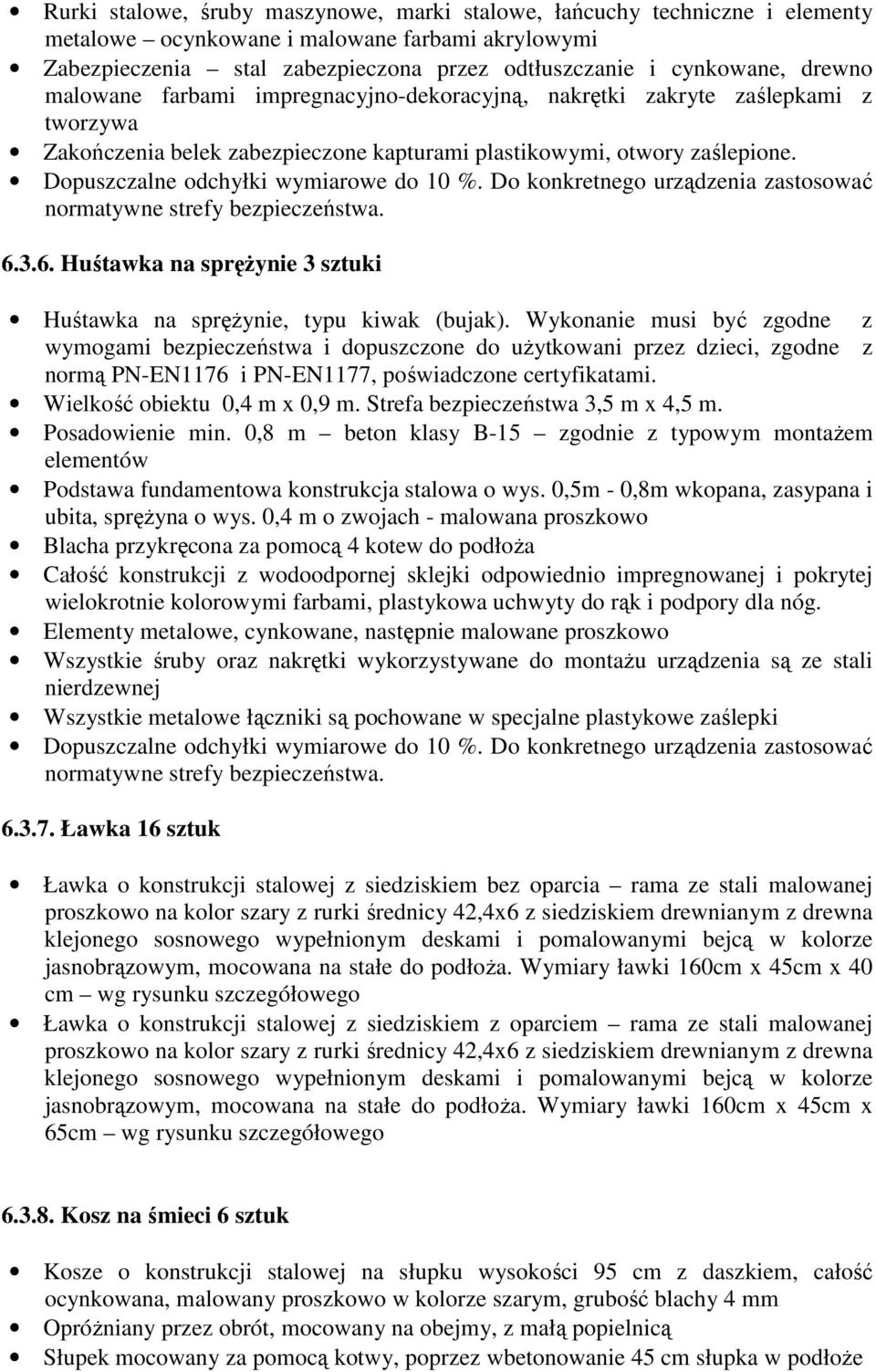

6 Rurki stalowe, śruby maszynowe, marki stalowe, łańcuchy techniczne i elementy metalowe ocynkowane i malowane farbami akrylowymi Zabezpieczenia stal zabezpieczona przez odtłuszczanie i cynkowane, drewno malowane farbami impregnacyjno-dekoracyjną, nakrętki zakryte zaślepkami z tworzywa Zakończenia belek zabezpieczone kapturami plastikowymi, otwory zaślepione Huśtawka na sprężynie 3 sztuki Huśtawka na sprężynie, typu kiwak (bujak). Wykonanie musi być zgodne z wymogami bezpieczeństwa i dopuszczone do użytkowani przez dzieci, zgodne z normą PN-EN1176 i PN-EN1177, poświadczone certyfikatami. Wielkość obiektu 0,4 m x 0,9 m. Strefa bezpieczeństwa 3,5 m x 4,5 m. Podstawa fundamentowa konstrukcja stalowa o wys. 0,5m - 0,8m wkopana, zasypana i ubita, sprężyna o wys. 0,4 m o zwojach - malowana proszkowo Blacha przykręcona za pomocą 4 kotew do podłoża Całość konstrukcji z wodoodpornej sklejki odpowiednio impregnowanej i pokrytej wielokrotnie kolorowymi farbami, plastykowa uchwyty do rąk i podpory dla nóg. Elementy metalowe, cynkowane, następnie malowane proszkowo Wszystkie śruby oraz nakrętki wykorzystywane do montażu urządzenia są ze stali nierdzewnej Wszystkie metalowe łączniki są pochowane w specjalne plastykowe zaślepki Ławka 16 sztuk Ławka o konstrukcji stalowej z siedziskiem bez oparcia rama ze stali malowanej proszkowo na kolor szary z rurki średnicy 42,4x6 z siedziskiem drewnianym z drewna klejonego sosnowego wypełnionym deskami i pomalowanymi bejcą w kolorze jasnobrązowym, mocowana na stałe do podłoża. Wymiary ławki 160cm x 45cm x 40 cm wg rysunku szczegółowego Ławka o konstrukcji stalowej z siedziskiem z oparciem rama ze stali malowanej proszkowo na kolor szary z rurki średnicy 42,4x6 z siedziskiem drewnianym z drewna klejonego sosnowego wypełnionym deskami i pomalowanymi bejcą w kolorze jasnobrązowym, mocowana na stałe do podłoża. Wymiary ławki 160cm x 45cm x 65cm wg rysunku szczegółowego Kosz na śmieci 6 sztuk Kosze o konstrukcji stalowej na słupku wysokości 95 cm z daszkiem, całość ocynkowana, malowany proszkowo w kolorze szarym, grubość blachy 4 mm Opróżniany przez obrót, mocowany na obejmy, z małą popielnicą Słupek mocowany za pomocą kotwy, poprzez wbetonowanie 45 cm słupka w podłoże

7 Wymiary kosza na śmieci: średnica 30 cm, wysokość 48,5 cm. Pojemność kosza 35 l. Dopuszczalne odchyłki wymiarowe do 10 % Stoły 5 sztuk Stoły drewniane o konstrukcji stalowej wym. 75cm x 90cm x 150cm o nogach stalowych malowanych proszkowo w kolorze szarym z rurki średnicy 42,4x6, mocowane na stałe do podłoża. Blat stołu drewno sosnowego klejonego gr.5 cm. Blat pomalowany bejcą w kolorze jasnobrązowym na wysokości 75cm Opłotowanie Opłotowanie wykonać z słupków stalowych okrągłych Ø 48x1,5 mm wysokości 1,50 m w rozstawie co około 2,40-2,5m, wszystkie elementy ocynkowane. Pod słupki wykonać fundament betonowy o wymiarze 35x35x80 cm z betonu B-15 Przestrzeń między słupkami wypełnić ogrodzeniem siatkowym o wymiarach oczek 50x50 mm, grubość drutu 2,6 mm. Między słupkami wykonać rowek pod obrzeże W rowku należy ułożyć obrzeże betonowe o wymiarach 100x20x6 cm na podsypce piaskowej z wypełnieniem spoin piaskiem. Montaż furtki stalowej w ramce jednoskrzydłowej o szerokości 1,2 m i wysokości 1,5 m. Montaż bramy stalowej w ramce dwuskrzydłowej o szerokości 2,0+2,0 m i wysokości 1,5 m Altana drewniana Pod altanę należy wykonać korytowanie na głębokości 25,0 cm, po czym wzdłuż krawędzi zewnętrznych należy wykonać rowek pod obrzeże. W rowku należy ułożyć obrzeże betonowe o wymiarach 100x30x8 cm w ławie betonowej z wypełnieniem spoin zaprawą cementową. Po ułożeniu obrzeży przestrzeń należy wypełnić podbudową z kruszywa naturalnego gr. 5 cm (odpowiedni zagęszczonego) oraz podbudową betonową gr. 10 cm, następnie ułożyć kostkę betonową w kolorze bez fazową grubości 8 cm na podsypce cementowo-piaskowej gr. 4 cm. Altana drewniana o konstrukcji drewnianej gdzie elementami nośnymi są słupy drewniane kwadratowe 14x14 cm. Słupy zamocowane za pomocą wieszaków do stóp betonowych B-15 o wymiarach 50x50x100 cm. Na słupach należy zamontować płatwie drewniane o przekroju 14x18 cm. Do płatwi zamocować krokwie o przekroju 6x14 cm. Do krokwi należy przybić deskowanie gr. 25 mm, na którym należy ułożyć papę podkładową termozgrzewalną, a na niej gont papowy. Całą konstrukcję zaimpregnować środkiem ochronnym Kosz do gry w koszykówkę Konstrukcja do koszykówki jednosłupowa, wysięg poziomy 1,6 m, do tablicy 90x120 cm, mocowana na stałe do podłoża. Wykonanie musi być zgodne z wymogami

8 bezpieczeństwa i dopuszczone do użytkowani przez dzieci, zgodne z normą PN-EN- 1270, poświadczone certyfikatami. Posadowienie min. 1,2 m beton klasy B-15 zgodnie z typowym montażem Przeznaczona do gry na otwartej przestrzeni (place zabaw, boiska szkolne). Wszystkie elementy konstrukcyjne ocynkowana ogniowo, co zabezpiecza przed działaniem czynników atmosferycznych. Słup oraz ramie wysięgu wykonać z profilu stalowego kwadratowego 100x100x3 Wspornik tablicy oraz rama pod tablicę wykonać z profilu stalowego kwadratowego 30x30x1, Stojaki na rowery Stojaki na rowery na 10 stanowisk (2 sztuki po 5 stanowisk rowerowych). Wymiary jednego obiektu 230x26cm na 5 miejsc rowerowych. Główna rura przekroju okrągła Ø60,3x4,5mm ze stali malowanej proszkowo w kolorze szarym Pręty stalowe Ø20 mm malowane proszkowo w kolorze szarym. Stojaki wykonać wg rysunków szczegółowych Słupy zamocowane za pomocą wieszaków do stóp betonowych B-15 o wymiarach 25x25x50 cm Regulamin placu zabaw Wymiary obiektu 1,0m x 2,5m Regulamin oparty jest na dwóch słupkach - drewno konstrukcyjne sosnowe klejone 90/90 mm malowane farbami impregnacyjno-dekoracyjnymi, montowane bezpośredni do betonu za pomocą kotew ocynkowanych Posadowienie min. 0,5 m beton klasy B-15 zgodnie z typowym montażem Wykonanie musi być zgodne z wymogami bezpieczeństwa i dopuszczone do użytkowania przez dzieci, zgodne z normą PN-EN1176 i PN-EN1177, poświadczone certyfikatami. Dopuszczalne odchyłki wymiarowe do 10 % Plac imprez terenowych, chodnik oraz pozostałe tereny Pod plac należy wykonać korytowanie na głębokości 25,0 cm, po czym wzdłuż krawędzi zewnętrznych należy wykonać rowek pod obrzeże. W rowku należy ułożyć obrzeże betonowe o wymiarach 100x30x8 cm w ławie betonowej. Po ułożeniu obrzeży przestrzeń należy wypełnić podbudową z kruszywa naturalnego gr. 5 cm oraz podbudową betonową gr. 10 cm, następnie ułożyć kostkę betonową w kolorze bez fazową grubości 8 cm na podsypce cementowo-piaskowej gr. 4 cm. Dojście od furtki do placu z kostki gr. 6cm (chodnik). Szerokość chodnika wraz z obrzeżem betonowym wynosi 1,5m. Pod chodnik wykonać korytowanie na głębokości 25,0 cm, po czym wzdłuż krawędzi zewnętrznych należy wykonać rowek pod obrzeże. W rowku należy ułożyć obrzeże betonowe o wymiarach 100x20x6 cm. Po ułożeniu obrzeży przestrzeń należy wypełnić podbudową z kruszywa naturalnego gr. 20 cm, następnie ułożyć kostkę betonową w kolorze grubości 6 cm na podsypce piaskowej gr. 4 cm

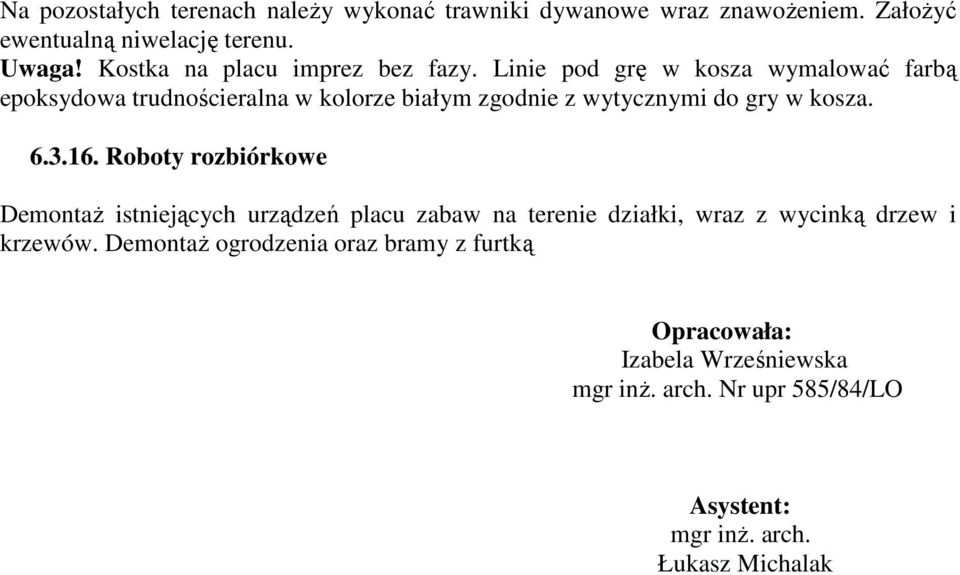

9 Na pozostałych terenach należy wykonać trawniki dywanowe wraz znawożeniem. Założyć ewentualną niwelację terenu. Uwaga! Kostka na placu imprez bez fazy. Linie pod grę w kosza wymalować farbą epoksydowa trudnościeralna w kolorze białym zgodnie z wytycznymi do gry w kosza Roboty rozbiórkowe Demontaż istniejących urządzeń placu zabaw na terenie działki, wraz z wycinką drzew i krzewów. Demontaż ogrodzenia oraz bramy z furtką Opracowała: Izabela Wrześniewska mgr inż. arch. Nr upr 585/84/LO Asystent: mgr inż. arch. Łukasz Michalak
