Nowości Autodesk Simulation Włodzimierz Dżygadło PROCAD SA
|
|
- Leszek Markowski
- 7 lat temu
- Przeglądów:
Transkrypt
1 Nowości Włodzimierz Dżygadło PROCAD SA
2 Nowości w Łatwość użycia Wstążki Menu Application Pasek szybkiego dostępu Tooltips i Toolclips Patrz na i widok odwrotny Przeglądarka podobna do Inventora i jej działanie - podświetlanie Współpraca Autodesk Vault Autodesk Moldflow Autodesk Inventor Fusion Autodesk Inventor Możliwości Więzy sworzniowe Kontakty liniowe Szybsze obliczenia siatki Isolate Mesh Failures
3 Łatwość użycia Wstążki Zorientowane na zadania Modyfikowalne przez użytkownika Zmodyfikowane ikony Zwiększenie rozpoznawalności
4 Łatwość użycia Menu Application Dostęp do zadań projektowych w jednym miejscu Sortowanie i dostęp do ostatnich otwieranych dokumentów

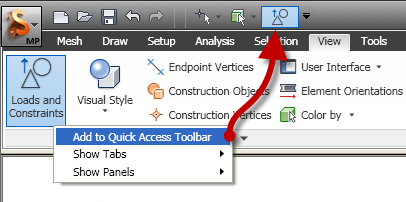

5 Łatwość użycia Pasek szybkiego dostępu Dodawanie często używanych funkcji Łatwa obsługa (prawy przycisk)
6 Łatwość użycia Tooltips i Toolclips Opis działania Dostęp na wszystkich poziomach Pomoc kontekstowa Pomocne wykresy i animacje
7 Łatwość użycia Patrz na i widok odwrotny Zmiana widoku i powiększenie wybranego obiektu Dodatkowe opcje dla kontroli wyświetlania
8 Łatwość użycia Usprawniona obsługa Obsługa w 2011 Wybierz obiekt Prawy klawisz Rozwiń myszką menu Add Wybierz obciążenie lub warunki brzegowe Obsługa w 2012 Wybierz dany obiekt Kliknij na obciążenie lub warunek brzegowy z menu wstążkowego Lub, zrób to w odwrotnej kolejności
9 Łatwość użycia Przeglądarka podobna do Inventora i jej działanie podświetlanie Wspólne działanie i nazewnictwo Podświetla obiekty przed wyborem Rozwijanie i zwianie list w sposób standardowy
10 Współpraca Autodesk Vault Współpraca z Vault 2011 i 2012 Wprowadzanie plików MES do Vault Pobieranie plików MES z Vault
11 Współpraca Autodesk Moldflow Uwzględnia naprężenia powstałe podczas procesu wtrysku w analizach naprężeń Uwzględnia efekt rozszerzalności cieplnej podczas analizy liniowej elementów wykonanych z tworzyw sztucznych
12 Współpraca Autodesk Inventor Fusion Instalacja Inventor Fusion jest połączona z instalacją Autodesk Simulation Upraszczanie geometrii Edycja dowolnego pliku CAD Definiowanie materiałów Możliwość edycji dowolnego modelu programu Autodesk Simulation w Inventor Fusion niezależnie od miejsca jego utworzenia
13 Współpraca Autodesk Inventor Możliwość bezpośredniej modyfikacji parametrów modelu Inventora w środowisku Autodesk Simulation Możliwość wyboru optymalnej konfiguracji i opcjonalnie wysłanie zmian do środowiska Inventor.
14 Możliwości Więzy sworzniowe Łatwa definicja warunków walcowych Promieniowe Styczne i osiowe kierunki

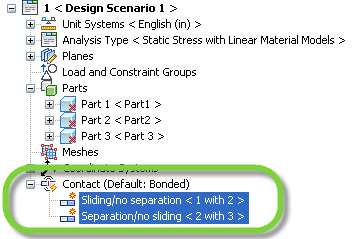

15 Możliwości Kontakty liniowe Przesuwne / Bez separacji Rozdzielne / Bez przesuwania Wiązania przejęte z Autodesk Inventor Simulation.
16 Możliwości Smart Bonding (inteligentne połączenie) Eliminuje potrzebę dopasowywania siatki pomiędzy częściami Redukuje liczbę rozwiązywanych równań, co znacznie skraca czas obliczeń Metoda kondensacji (Condensation method) rozwiązuje symulacje za pomocą Multi Point Constraints (MPC) Zwiększenie prawdopodobieństwa stabilnego rozwiązania

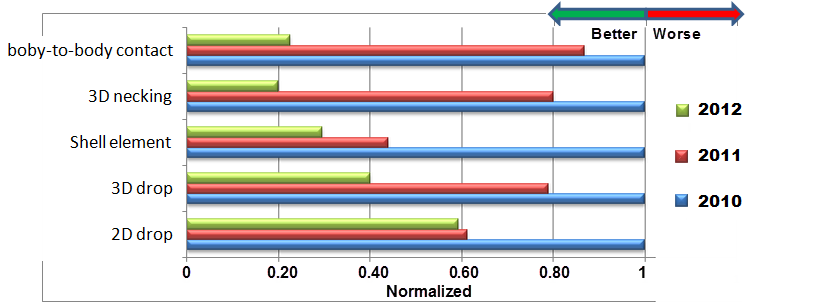

17 Możliwości Szybszy MES OpenMP typ definiowania i rozwiązywania macierzy sztywności Rzeczywiste elementy TET Ulepszone kontakty typu powierzchnia-z-powierzchnią w zagadnieniach kinematycznych i hydrodynamicznych
18 Możliwości Wyodrębnianie błędów siatki Dostarcza lepszy opis na temat problemu występującego na danej części Dodano możliwość przywracania oryginalnego widoku i zatrzymania bieżącego widoku Dwukrotnie szybsza analiza
19 Łatwy w użyciu Współpraca Produktywność
20 Więcej informacji Więcej informacji i szczegółów dostępne jest na stronie simulation.autodesk.com.
