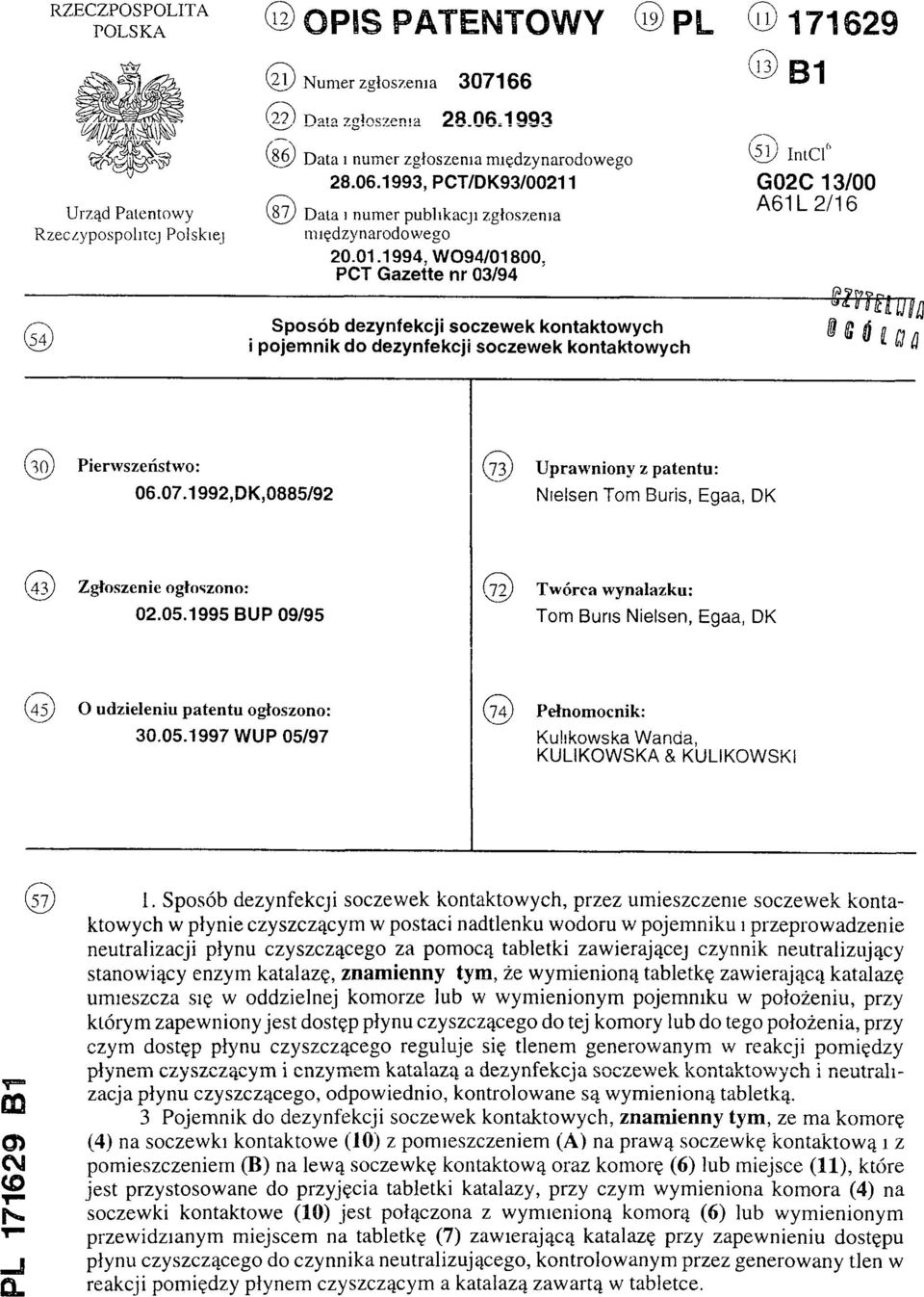

1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej (12) OPIS PATENTOWY (19) PL (11) (2)Numer zgłoszenia (21) Data zgłoszenia (86) Data i numer zgłoszenia międzynarodowego , PCT/DK93/00211 (87) Data i numer publikacji zgłoszenia międzynarodowego , W094/01800, PCT Gazette nr 03/94 (13) B1 (51) IntCl6 G02C 13/00 A61L2/16 ( 5 4 ) Sposób dezynfekcji soczewek kontaktowych i pojemnik do dezynfekcji soczewek kontaktowych (30) Pierwszeństwo: (73) Uprawniony z patentu: ,DK.0885/92 Nielsen Tom Buris, Egaa, DK (43) Zgłoszenie ogłoszono: (72) Twórca wynalazku: BUP 09/95 Tom Buris Nielsen, Egaa, DK (45) O udzieleniu patentu ogłoszono: (74) Pełnomocnik: WUP 05/97 Kulikowska Wanda, KULIKOWSKA & KULIKOWSKI PL B1 (57) 1. Sposób dezynfekcji soczewek kontaktowych, przez umieszczenie soczewek kontaktowych w płynie czyszczącym w postaci nadtlenku wodoru w pojemniku i przeprowadzenie neutralizacji płynu czyszczącego za pomocą tabletki zawierającej czynnik neutralizujący stanowiący enzym katalazę, znamienny tym, że wymienioną tabletkę zawierającą katalazę umieszcza się w oddzielnej komorze lub w wymienionym pojemniku w położeniu, przy którym zapewniony jest dostęp płynu czyszczącego do tej komory lub do tego położenia, przy czym dostęp płynu czyszczącego reguluje się tlenem generowanym w reakcji pomiędzy płynem czyszczącym i enzymem katalazą a dezynfekcja soczewek kontaktowych i neutralizacja płynu czyszczącego, odpowiednio, kontrolowane są wymienioną tabletką. 3 Pojemnik do dezynfekcji soczewek kontaktowych, znamienny tym, ze ma komorę (4) na soczewki kontaktowe (10) z pomieszczeniem (A) na prawą soczewkę kontaktową 1 z pomieszczeniem (B) na lewą soczewkę kontaktową oraz komorę (6) lub miejsce (11), które jest przystosowane do przyjęcia tabletki katalazy, przy czym wymieniona komora (4) na soczewki kontaktowe (10) jest połączona z wymienioną komorą (6) lub wymienionym przewidzianym miejscem na tabletkę (7) zawierającą katalazę przy zapewnieniu dostępu płynu czyszczącego do czynnika neutralizującego, kontrolowanym przez generowany tlen w reakcji pomiędzy płynem czyszczącym a katalazą zawartą w tabletce.

2 Sposób dezynfekcji soczewek kontaktowych i pojemnik do dezynfekcji soczewek kontaktowych Zastrzeżenia patentowe 1. Sposób dezynfekcji soczewek kontaktowych, przez umieszczenie soczewek kontaktowych w płynie czyszczącym w postaci nadtlenku wodoru w pojemniku i przeprowadzenie neutralizacji płynu czyszczącego za pomocą tabletki zawierającej czynnik neutralizujący stanowiący enzym katałazę, znamienny tym, że wymienioną tabletkę zawierającą katalazę umieszcza się w oddzielnej komorze lub w wymienionym pojemniku w położeniu, przy którym zapewniony jest dostęp płynu czyszczącego do tej komory lub do tego położenia, przy czym dostęp płynu czyszczącego reguluje się tlenem generowanym w reakcji pomiędzy płynem czyszczącym i enzymem katalazą a dezynfekcja soczewek kontaktowych i neutralizacja płynu czyszczącego, odpowiednio, kontrolowane są wymienioną tabletką. 2. Sposób według zastrz. 1, znamienny tym, że stosowanie płynu czyszczącego kontroluje się za pomocą tabletki zawierającej enzym katalazę, która jest niekapsułkowana ani niepowlekana. 3. Pojemnik do dezynfekcji soczewek kontaktowych, znamienny tym, że ma komorę (4) na soczewki kontaktowe (10) z pomieszczeniem (A) na prawą soczewkę kontaktową i z pomieszczeniem (B) na lewą soczewkę kontaktową oraz komorę (6) lub miejsce (11), które jest przystosowane do przyjęcia tabletki katalazy, przy czym wymieniona komora (4) na soczewki kontaktowe (10) jest połączona z wymienioną komorą (6) lub wymienionym przewidzianym miejscem na tabletkę (7) zawierającą katalazę przy zapewnieniu dostępu płynu czyszczącego do czynnika neutralizującego, kontrolowanym przez generowany tlen w reakcji pomiędzy płynem czyszczącym a katalazą zawartą w tabletce. 4. Pojemnik według zastrz. 3, znamienny tym, ze ma otwór (8) pomiędzy wymienioną komorą (4) na soczewki kontaktowe (10) a wymienioną komorą (6) lub miejscem na tabletkę katalazy, przy czym wymieniony otwór (8) usytuowany jest na poziomie tuż pod tabletką w komorze (6) zapewniając swobodny dostęp płynu, przy usytuowaniu tego otworu (8) przystosowanym do kontrolowania prędkości neutralizacji przez regulowanie strumienia tlenu z wymienionej komory (6) lub miejsca, odpowiednio, do komory (4) na soczewki kontaktowe (10). * * * Przedmiotem wynalazku jest sposób dezynfekcji soczewek kontaktowych, przez umieszczenie soczewek kontaktowych w płynie czyszczącym w postaci nadtlenku wodoru w pojemniku i przeprowadzenie neutralizacji płynu czyszczącego za pomocą tabletki zawierającej czynnik neutralizujący stanowiący enzym katalazę. Przedmiotem wynalazku jest również pojemnik do dezynfekcji soczewek kontaktowych. Użytkownicy soczewek kontaktowych, zwłaszcza miękkich soczewek kontaktowych, wiedzą o tym, że trzeba je często, korzystnie codziennie, czyścić dla uniknięcia niedogodności związanych z ich użytkowaniem. Normalnie do dezynfekcji soczewek kontaktowych stosuje się nadtlenek wodoru. Soczewki kontaktowe umieszcza się w tym celu w specjalnych pojemnikach, które mogą być używane do przechowywania soczewek kontaktowych oraz do ich dezynfekcji. Soczewki kontaktowe przechowuje się w płynie czyszczącym (nadtlenek wodoru) aż do następnego użycia, na przykład przez noc. W celu neutralizacji nadtlenku wodoru przed następnym użyciem soczewek kontaktowych, znane jest neutralizowanie nadtlenku wodom przy użyciu "platynowej gwiazdy", która działa jako katalizator lub przez zastosowanie tabletki enzymatycznej zawierającej przykładowo katalazę neutralizującą nadtlenek wodoru.

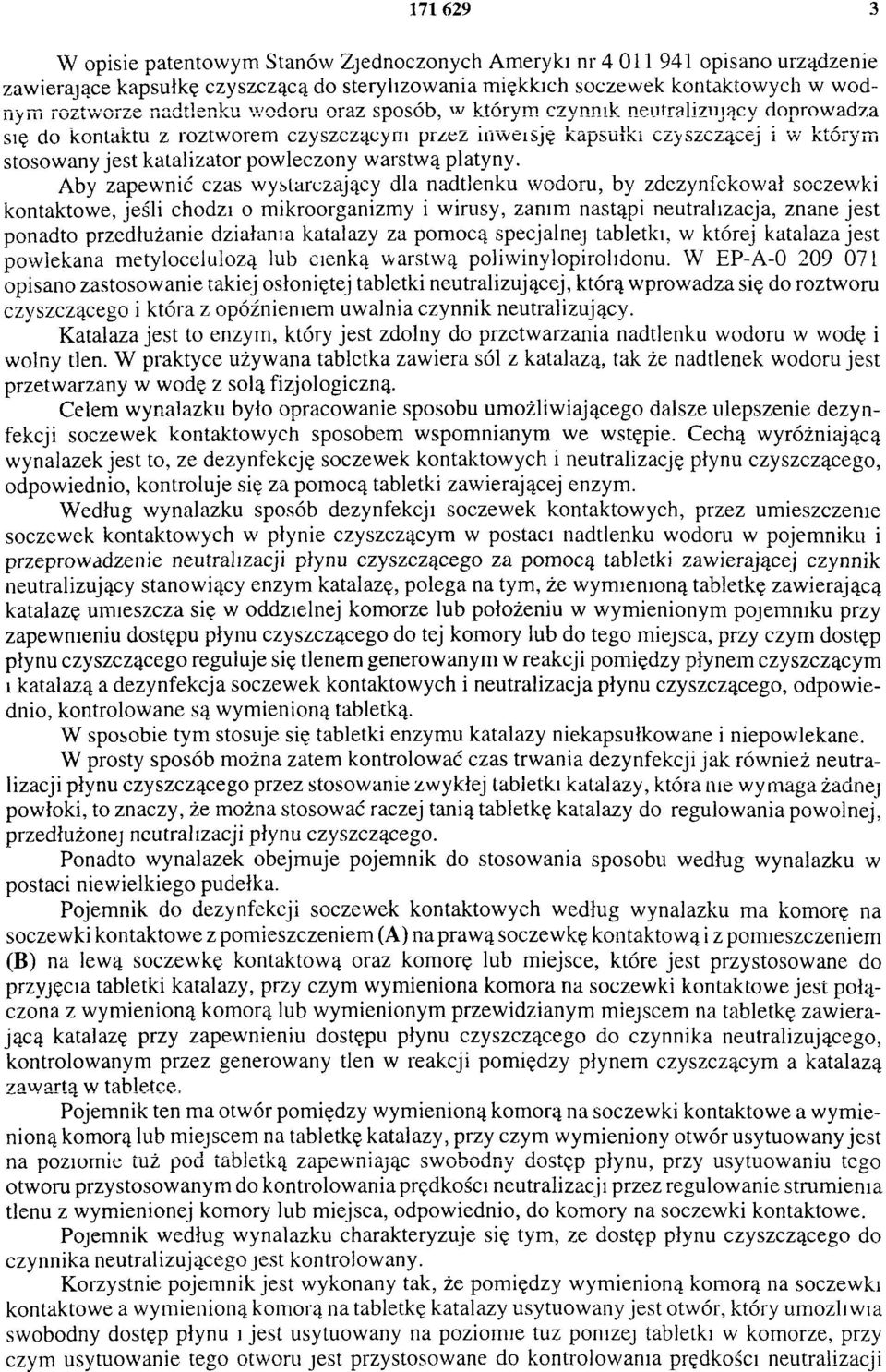

3 W opisie patentowym Stanów Zjednoczonych Ameryki nr opisano urządzenie zawierające kapsułkę czyszczącą do sterylizowania miękkich soczewek kontaktowych w wodnym roztworze nadtlenku wodoru oraz sposób, w którym czynnik neutralizujący doprowadza się do kontaktu z roztworem czyszczącym przez inweisję kapsułki czyszczącej i w którym stosowany jest katalizator powleczony warstwą platyny. Aby zapewnić czas wystarczający dla nadtlenku wodoru, by zdezynfekował soczewki kontaktowe, jeśli chodzi o mikroorganizmy i wirusy, zanim nastąpi neutralizacja, znane jest ponadto przedłużanie działania katalazy za pomocą specjalnej tabletki, w której katalaza jest powlekana metylocelulozą lub cienką warstwą poliwinylopirolidonu. W EP-A opisano zastosowanie takiej osłoniętej tabletki neutralizującej, którą wprowadza się do roztworu czyszczącego i która z opóźnieniem uwalnia czynnik neutralizujący. Katalaza jest to enzym, który jest zdolny do przetwarzania nadtlenku wodoru w wodę i wolny tlen. W praktyce używana tabletka zawiera sól z katalazą, tak że nadtlenek wodoru jest przetwarzany w wodę z solą fizjologiczną. Celem wynalazku było opracowanie sposobu umożliwiającego dalsze ulepszenie dezynfekcji soczewek kontaktowych sposobem wspomnianym we wstępie. Cechą wyróżniającą wynalazek jest to, ze dezynfekcję soczewek kontaktowych i neutralizację płynu czyszczącego, odpowiednio, kontroluje się za pomocą tabletki zawierającej enzym. Według wynalazku sposób dezynfekcji soczewek kontaktowych, przez umieszczenie soczewek kontaktowych w płynie czyszczącym w postaci nadtlenku wodom w pojemniku i przeprowadzenie neutralizacji płynu czyszczącego za pomocą tabletki zawierającej czynnik neutralizujący stanowiący enzym katalazę, polega na tym, że wymienioną tabletkę zawierającą katalazę umieszcza się w oddzielnej komorze lub położeniu w wymienionym pojemniku przy zapewnieniu dostępu płynu czyszczącego do tej komory lub do tego miejsca, przy czym dostęp płynu czyszczącego reguluje się tlenem generowanym w reakcji pomiędzy płynem czyszczącym i katalazą a dezynfekcja soczewek kontaktowych i neutralizacja płynu czyszczącego, odpowiednio, kontrolowane są wymienioną tabletką. W sposobie tym stosuje się tabletki enzymu katalazy niekapsułkowane i niepowlekane. W prosty sposób można zatem kontrolować czas trwania dezynfekcji jak również neutralizacji płynu czyszczącego przez stosowanie zwykłej tabletki katalazy, która nie wymaga żadnej powłoki, to znaczy, że można stosować raczej tanią tabletkę katalazy do regulowania powolnej, przedłużonej neutralizacji płynu czyszczącego. Ponadto wynalazek obejmuje pojemnik do stosowania sposobu według wynalazku w postaci niewielkiego pudełka. Pojemnik do dezynfekcji soczewek kontaktowych według wynalazku ma komorę na soczewki kontaktowe z pomieszczeniem (A) naprawą soczewkę kontaktową i z pomieszczeniem (B) na lewą soczewkę kontaktową oraz komorę lub miejsce, które jest przystosowane do przyjęcia tabletki katalazy, przy czym wymieniona komora na soczewki kontaktowe jest połączona z wymienioną komorą lub wymienionym przewidzianym miejscem na tabletkę zawierającą katalazę przy zapewnieniu dostępu płynu czyszczącego do czynnika neutralizującego, kontrolowanym przez generowany tlen w reakcji pomiędzy płynem czyszczącym a katalazą zawartą w tabletce. Pojemnik ten ma otwór pomiędzy wymienioną komorą na soczewki kontaktowe a wymienioną komorą lub miejscem na tabletkę katalazy, przy czym wymieniony otwór usytuowany jest na poziomie tuż pod tabletką zapewniając swobodny dostęp płynu, przy usytuowaniu tego otworu przystosowanym do kontrolowania prędkości neutralizacji przez regulowanie strumienia tlenu z wymienionej komory lub miejsca, odpowiednio, do komory na soczewki kontaktowe. Pojemnik według wynalazku charakteryzuje się tym, ze dostęp płynu czyszczącego do czynnika neutralizującego jest kontrolowany. Korzystnie pojemnik jest wykonany tak, że pomiędzy wymienioną komorą na soczewki kontaktowe a wymienioną komorą na tabletkę katalazy usytuowany jest otwór, który umożliwia swobodny dostęp płynu i jest usytuowany na poziomie tuz poniżej tabletki w komorze, przy czym usytuowanie tego otworu jest przystosowane do kontrolowania prędkości neutralizacji

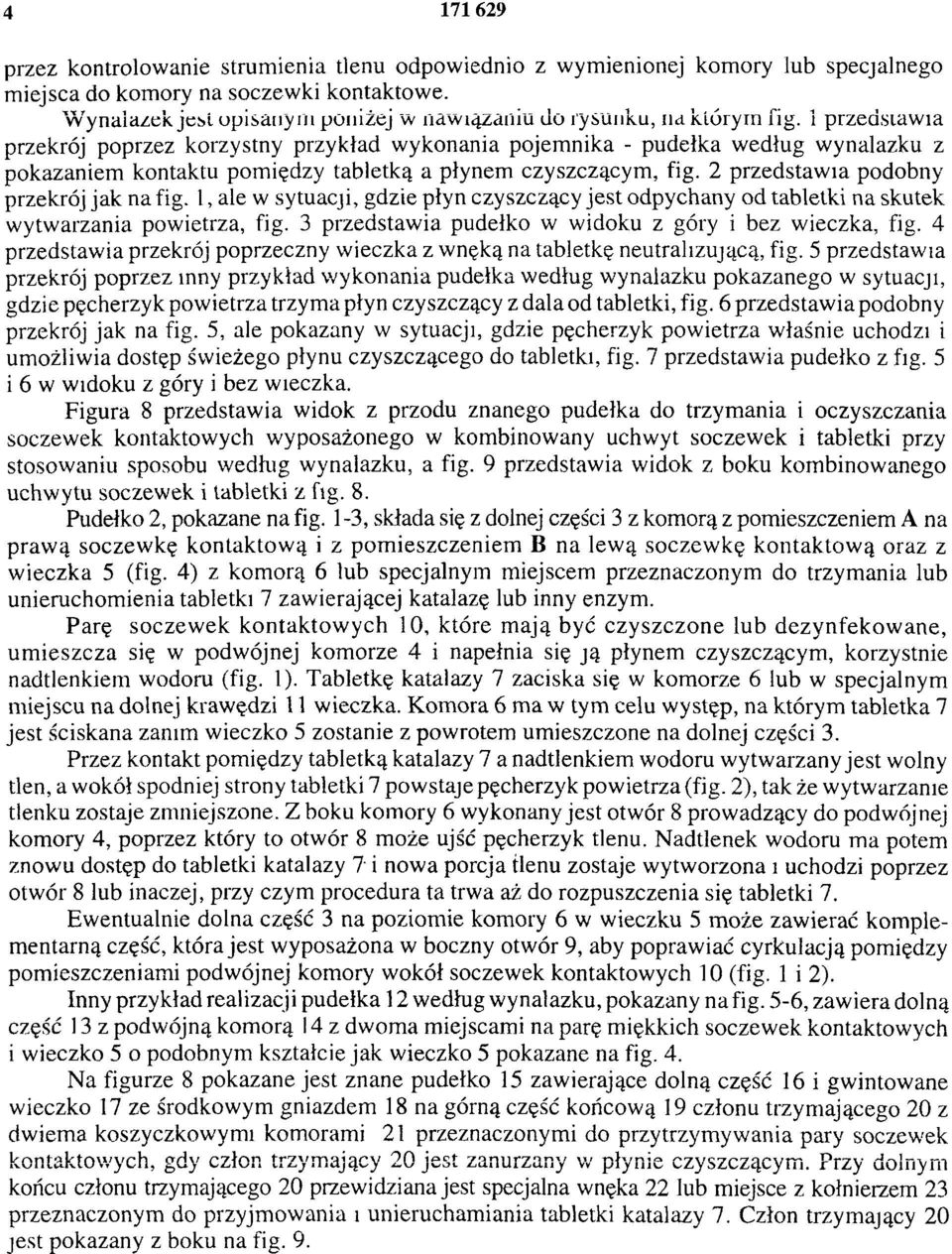

4 przez kontrolowanie strumienia tlenu odpowiednio z wymienionej komory lub specjalnego miejsca do komory na soczewki kontaktowe. Wynalazek jest opisanym poniżej w nawiązaniu do rysunku, na którym fig. 1 przedstawia przekrój poprzez korzystny przykład wykonania pojemnika - pudełka według wynalazku z pokazaniem kontaktu pomiędzy tabletką a płynem czyszczącym, fig. 2 przedstawia podobny przekrój jak na fig. 1, ale w sytuacji, gdzie płyn czyszczący jest odpychany od tabletki na skutek wytwarzania powietrza, fig. 3 przedstawia pudełko w widoku z góry i bez wieczka, fig. 4 przedstawia przekrój poprzeczny wieczka z wnęką na tabletkę neutralizującą, fig. 5 przedstawia przekrój poprzez inny przykład wykonania pudełka według wynalazku pokazanego w sytuacji, gdzie pęcherzyk powietrza trzyma płyn czyszczący z dala od tabletki, fig. 6 przedstawia podobny przekrój jak na fig. 5, ale pokazany w sytuacji, gdzie pęcherzyk powietrza właśnie uchodzi i umożliwia dostęp świeżego płynu czyszczącego do tabletki, fig. 7 przedstawia pudełko z fig. 5 i 6 w widoku z góry i bez wieczka. Figura 8 przedstawia widok z przodu znanego pudełka do trzymania i oczyszczania soczewek kontaktowych wyposażonego w kombinowany uchwyt soczewek i tabletki przy stosowaniu sposobu według wynalazku, a fig. 9 przedstawia widok z boku kombinowanego uchwytu soczewek i tabletki z fig. 8. Pudełko 2, pokazane na fig. 1-3, składa się z dolnej części 3 z komorą z pomieszczeniem A na prawą soczewkę kontaktową i z pomieszczeniem B na lewą soczewkę kontaktową oraz z wieczka 5 (fig. 4) z komorą 6 lub specjalnym miejscem przeznaczonym do trzymania lub unieruchomienia tabletki 7 zawierającej katalazę lub inny enzym. Parę soczewek kontaktowych 10, które mają być czyszczone lub dezynfekowane, umieszcza się w podwójnej komorze 4 i napełnia się ją płynem czyszczącym, korzystnie nadtlenkiem wodoru (fig. 1). Tabletkę katalazy 7 zaciska się w komorze 6 lub w specjalnym miejscu na dolnej krawędzi 11 wieczka. Komora 6 ma w tym celu występ, na którym tabletka 7 jest ściskana zanim wieczko 5 zostanie z powrotem umieszczone na dolnej części 3. Przez kontakt pomiędzy tabletką katalazy 7 a nadtlenkiem wodoru wytwarzany jest wolny tlen, a wokół spodniej strony tabletki 7 powstaje pęcherzyk powietrza (fig. 2), tak że wytwarzanie tlenku zostaje zmniejszone. Z boku komory 6 wykonany jest otwór 8 prowadzący do podwójnej komory 4, poprzez który to otwór 8 może ujść pęcherzyk tlenu. Nadtlenek wodoru ma potem znowu dostęp do tabletki katalazy 7 i nowa porcja tlenu zostaje wytworzona i uchodzi poprzez otwór 8 lub inaczej, przy czym procedura ta trwa aż do rozpuszczenia się tabletki 7. Ewentualnie dolna część 3 na poziomie komory 6 w wieczku 5 może zawierać komplementarną część, która jest wyposażona w boczny otwór 9, aby poprawiać cyrkulacją pomiędzy pomieszczeniami podwójnej komory wokół soczewek kontaktowych 10 (fig. 1 i 2). Inny przykład realizacji pudełka 12 według wynalazku, pokazany na fig. 5-6, zawiera dolną część 13 z podwójną komorą 14 z dwoma miejscami na parę miękkich soczewek kontaktowych i wieczko 5 o podobnym kształcie jak wieczko 5 pokazane na fig. 4. Na figurze 8 pokazane jest znane pudełko 15 zawierające dolną część 16 i gwintowane wieczko 17 ze środkowym gniazdem 18 na górną część końcową 19 członu trzymającego 20 z dwiema koszyczkowymi komorami 21 przeznaczonymi do przytrzymywania pary soczewek kontaktowych, gdy człon trzymający 20 jest zanurzany w płynie czyszczącym. Przy dolnym końcu członu trzymającego 20 przewidziana jest specjalna wnęka 22 lub miejsce z kołnierzem 23 przeznaczonym do przyjmowania i unieruchamiania tabletki katalazy 7. Człon trzymający 20 jest pokazany z boku na fig. 9.

5 Fig. 6 Fig. 7

6 Fig. 8 Fig. 9

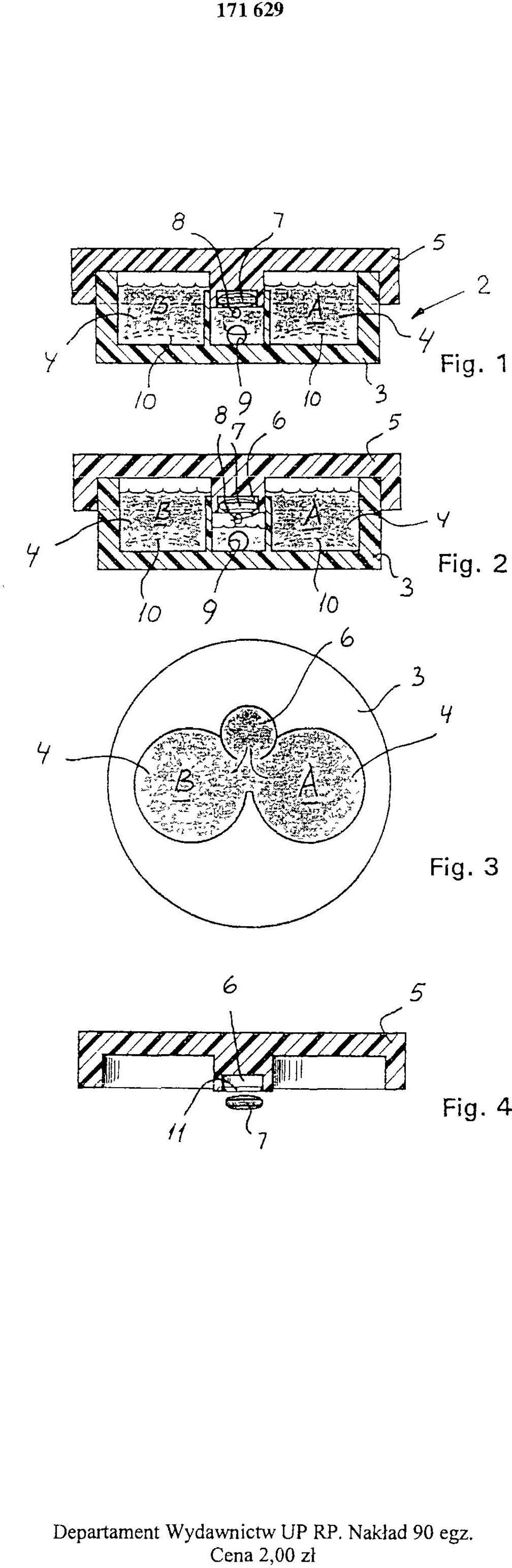

7 Fig. 1 Fig. 2 Fig. 3 Fig. 4 Departament Wydawnictw UP RP. Nakład 90 egz. Cena 2,00 zł
