1 INSTRUKCJA OBSŁUGI KONWERTER WDM SM 2xRJ45 2xSC TP-LINK TR-966D #06078 wersja 1.1

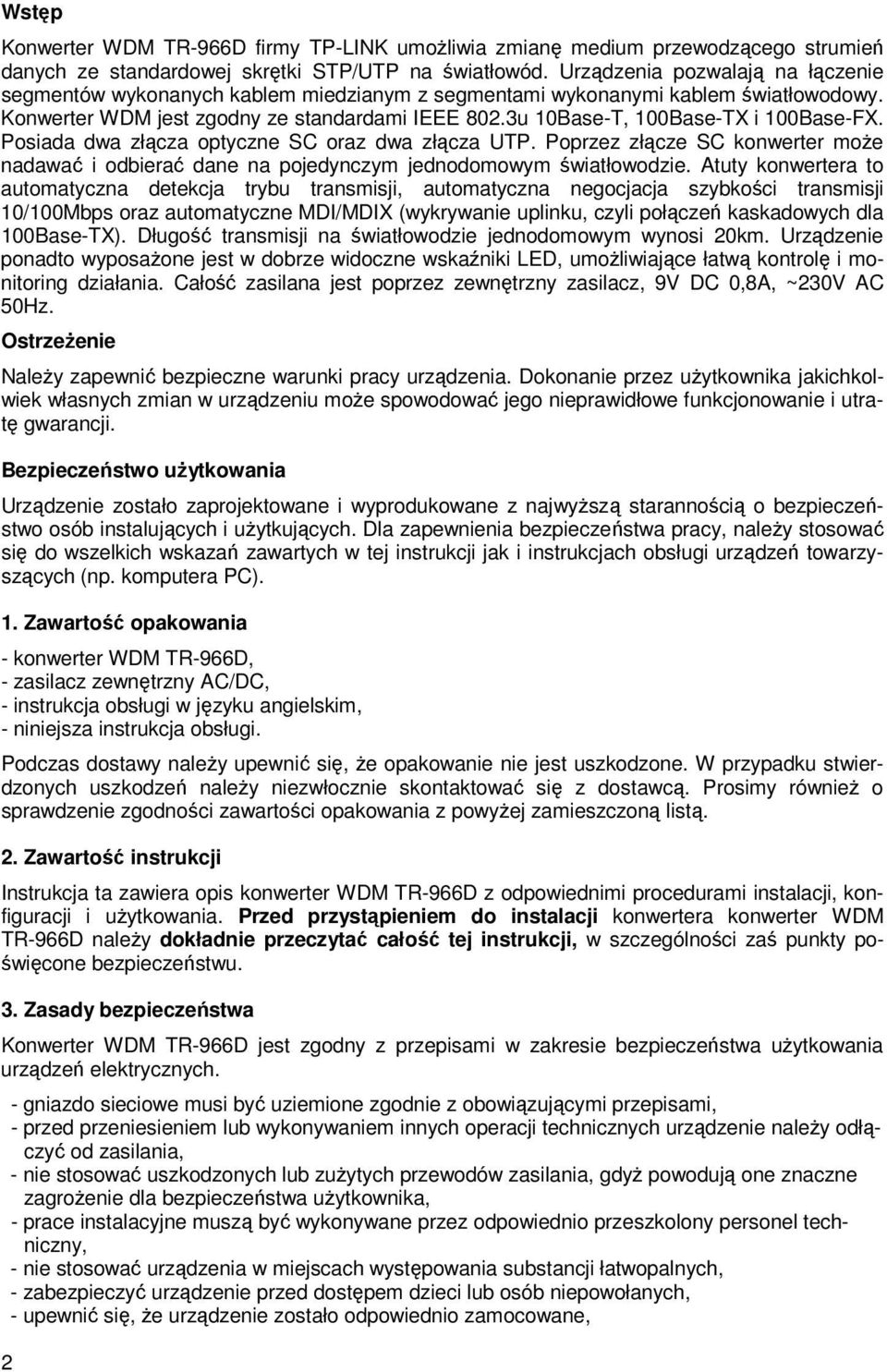

2 Wstęp Konwerter WDM TR-966D firmy TP-LINK umoŝliwia zmianę medium przewodzącego strumień danych ze standardowej skrętki STP/UTP na światłowód. Urządzenia pozwalają na łączenie segmentów wykonanych kablem miedzianym z segmentami wykonanymi kablem światłowodowy. Konwerter WDM jest zgodny ze standardami IEEE 802.3u 10Base-T, 100Base-TX i 100Base-FX. Posiada dwa złącza optyczne SC oraz dwa złącza UTP. Poprzez złącze SC konwerter moŝe nadawać i odbierać dane na pojedynczym jednodomowym światłowodzie. Atuty konwertera to automatyczna detekcja trybu transmisji, automatyczna negocjacja szybkości transmisji 10/100Mbps oraz automatyczne MDI/MDIX (wykrywanie uplinku, czyli połączeń kaskadowych dla 100Base-TX). Długość transmisji na światłowodzie jednodomowym wynosi 20km. Urządzenie ponadto wyposaŝone jest w dobrze widoczne wskaźniki LED, umoŝliwiające łatwą kontrolę i monitoring działania. Całość zasilana jest poprzez zewnętrzny zasilacz, 9V DC 0,8A, ~230V AC 50Hz. OstrzeŜenie NaleŜy zapewnić bezpieczne warunki pracy urządzenia. Dokonanie przez uŝytkownika jakichkolwiek własnych zmian w urządzeniu moŝe spowodować jego nieprawidłowe funkcjonowanie i utratę gwarancji. Bezpieczeństwo uŝytkowania Urządzenie zostało zaprojektowane i wyprodukowane z najwyŝszą starannością o bezpieczeństwo osób instalujących i uŝytkujących. Dla zapewnienia bezpieczeństwa pracy, naleŝy stosować się do wszelkich wskazań zawartych w tej instrukcji jak i instrukcjach obsługi urządzeń towarzyszących (np. komputera PC). 1. Zawartość opakowania - konwerter WDM TR-966D, - zasilacz zewnętrzny AC/DC, - instrukcja obsługi w języku angielskim, - niniejsza instrukcja obsługi. Podczas dostawy naleŝy upewnić się, Ŝe opakowanie nie jest uszkodzone. W przypadku stwierdzonych uszkodzeń naleŝy niezwłocznie skontaktować się z dostawcą. Prosimy równieŝ o sprawdzenie zgodności zawartości opakowania z powyŝej zamieszczoną listą. 2. Zawartość instrukcji Instrukcja ta zawiera opis konwerter WDM TR-966D z odpowiednimi procedurami instalacji, konfiguracji i uŝytkowania. Przed przystąpieniem do instalacji konwertera konwerter WDM TR-966D naleŝy dokładnie przeczytać całość tej instrukcji, w szczególności zaś punkty poświęcone bezpieczeństwu. 3. Zasady bezpieczeństwa Konwerter WDM TR-966D jest zgodny z przepisami w zakresie bezpieczeństwa uŝytkowania urządzeń elektrycznych. - gniazdo sieciowe musi być uziemione zgodnie z obowiązującymi przepisami, - przed przeniesieniem lub wykonywaniem innych operacji technicznych urządzenie naleŝy odłączyć od zasilania, - nie stosować uszkodzonych lub zuŝytych przewodów zasilania, gdyŝ powodują one znaczne zagroŝenie dla bezpieczeństwa uŝytkownika, - prace instalacyjne muszą być wykonywane przez odpowiednio przeszkolony personel techniczny, - nie stosować urządzenia w miejscach występowania substancji łatwopalnych, - zabezpieczyć urządzenie przed dostępem dzieci lub osób niepowołanych, - upewnić się, Ŝe urządzenie zostało odpowiednio zamocowane, 2

3 - urządzenie traktowane jest jako wyłączone dopiero po odłączeniu przewodów zasilania oraz przewodów łączących je z innymi urządzeniami, - jeśli urządzenie zostanie przeniesione z miejsca chłodnego do ciepłego, w jego wnętrzu moŝe skroplić się para wodna uniemoŝliwiając prawidłowe funkcjonowanie. NaleŜy wówczas odczekać, aŝ wilgoć odparuje. Uwaga: Nie naleŝy dotykać styków gniazd znajdujących się na obudowie urządzenia. Wyładowanie elektrostatyczne moŝe spowodować trwałe uszkodzenie urządzenia. 4. Instalacja sprzętu 4.1. Zasilanie Konwerter zasilany jest zewnętrznym zasilaczem, który naleŝy podłączyć do sieci 230 V. Wymagana jest instalacja zasilająca z obwodem ochronnym Oprogramowanie Do prawidłowego funkcjonowania konwertera nie jest wymagane instalowanie dodatkowego oprogramowania Środowisko pracy Konwerter WDM TR-966D został zaprojektowany do pracy w warunkach domowych i biurowych. NaleŜy zadbać, aby urządzenie umieszczone było w sposób zapewniający dobry przepływ powietrza i łatwy dostęp do portów. Powietrze powinno być wolne od zanieczyszczeń, a urządzenie nie powinno znajdować się w bezpośredniej bliskości źródeł ciepła (piece, grzejniki, bezpośrednie nasłonecznienie) bądź urządzeń generujących zakłócenia elektromagnetyczne (silniki, telewizory, itp.) Ogólna budowa Panel przedni: Panel tylny: Na tylnym panelu urządzenia znajdują się wejścia: POWER wejście zasilania T1, T2 złącza RJ-45 F1, F2 złącza światłowodowe SC 3

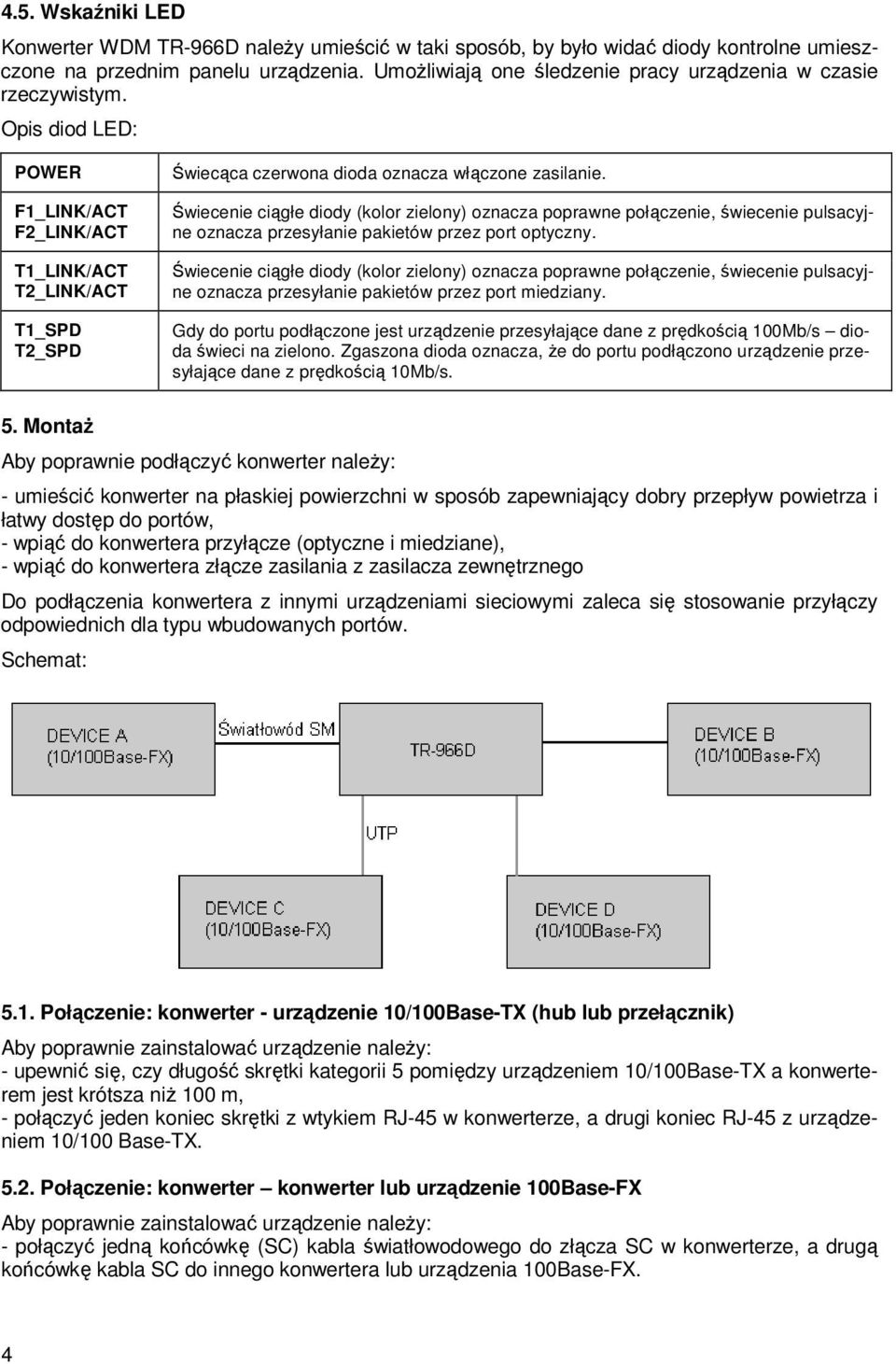

4 4.5. Wskaźniki LED Konwerter WDM TR-966D naleŝy umieścić w taki sposób, by było widać diody kontrolne umieszczone na przednim panelu urządzenia. UmoŜliwiają one śledzenie pracy urządzenia w czasie rzeczywistym. Opis diod LED: POWER F1_LINK/ACT F2_LINK/ACT T1_LINK/ACT T2_LINK/ACT T1_SPD T2_SPD Świecąca czerwona dioda oznacza włączone zasilanie. Świecenie ciągłe diody (kolor zielony) oznacza poprawne połączenie, świecenie pulsacyjne oznacza przesyłanie pakietów przez port optyczny. Świecenie ciągłe diody (kolor zielony) oznacza poprawne połączenie, świecenie pulsacyjne oznacza przesyłanie pakietów przez port miedziany. Gdy do portu podłączone jest urządzenie przesyłające dane z prędkością 100Mb/s dioda świeci na zielono. Zgaszona dioda oznacza, Ŝe do portu podłączono urządzenie przesyłające dane z prędkością 10Mb/s. 5. MontaŜ Aby poprawnie podłączyć konwerter naleŝy: - umieścić konwerter na płaskiej powierzchni w sposób zapewniający dobry przepływ powietrza i łatwy dostęp do portów, - wpiąć do konwertera przyłącze (optyczne i miedziane), - wpiąć do konwertera złącze zasilania z zasilacza zewnętrznego Do podłączenia konwertera z innymi urządzeniami sieciowymi zaleca się stosowanie przyłączy odpowiednich dla typu wbudowanych portów. Schemat: 5.1. Połączenie: konwerter - urządzenie 10/100Base-TX (hub lub przełącznik) Aby poprawnie zainstalować urządzenie naleŝy: - upewnić się, czy długość skrętki kategorii 5 pomiędzy urządzeniem 10/100Base-TX a konwerterem jest krótsza niŝ 100 m, - połączyć jeden koniec skrętki z wtykiem RJ-45 w konwerterze, a drugi koniec RJ-45 z urządzeniem 10/100 Base-TX Połączenie: konwerter konwerter lub urządzenie 100Base-FX Aby poprawnie zainstalować urządzenie naleŝy: - połączyć jedną końcówkę (SC) kabla światłowodowego do złącza SC w konwerterze, a drugą końcówkę kabla SC do innego konwertera lub urządzenia 100Base-FX. 4

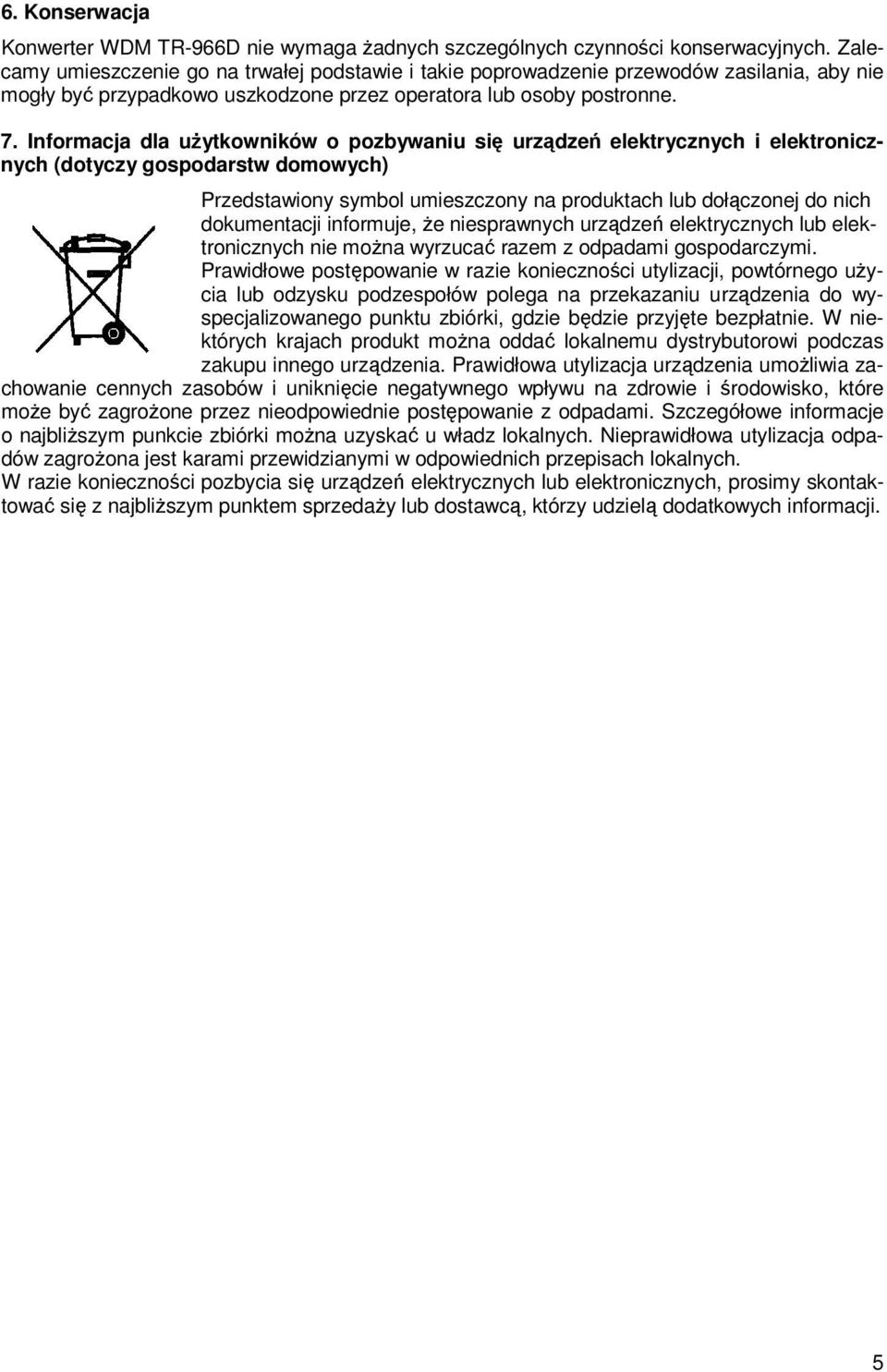

5 6. Konserwacja Konwerter WDM TR-966D nie wymaga Ŝadnych szczególnych czynności konserwacyjnych. Zalecamy umieszczenie go na trwałej podstawie i takie poprowadzenie przewodów zasilania, aby nie mogły być przypadkowo uszkodzone przez operatora lub osoby postronne. 7. Informacja dla uŝytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych (dotyczy gospodarstw domowych) Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, Ŝe niesprawnych urządzeń elektrycznych lub elektronicznych nie moŝna wyrzucać razem z odpadami gospodarczymi. Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego uŝycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. W niektórych krajach produkt moŝna oddać lokalnemu dystrybutorowi podczas zakupu innego urządzenia. Prawidłowa utylizacja urządzenia umoŝliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które moŝe być zagroŝone przez nieodpowiednie postępowanie z odpadami. Szczegółowe informacje o najbliŝszym punkcie zbiórki moŝna uzyskać u władz lokalnych. Nieprawidłowa utylizacja odpadów zagroŝona jest karami przewidzianymi w odpowiednich przepisach lokalnych. W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliŝszym punktem sprzedaŝy lub dostawcą, którzy udzielą dodatkowych informacji. 5

6 8. Parametry techniczne Konwerter WDM Numer katalogowy Atel #06078 Standardy Port #1 i #2 Zasięg portu #1 i #2 IEEE 802.3/u 10/100 Mbps RJ m Okablowanie portu #1 i #2 UTP/STP kat. 5 Port #3 i #4 Port #3 długość fali TX Port #3 długość fali RX Port #4 długość fali TX Port #4 długość fali RX Zasięg portu #3 i #4 100 Mbps SC SM 1310 nm 1550 nm 1550 nm 1310 nm 20 km Okablowanie portu #3 i #4 8.3/125, 8.7/125, 9/125, 10/125 µm Wave Division Multiplexing (WDM) tak Przepustowość [Gbps] 0,2 Typ obudowy desktop Dopuszczalna temperatura pracy 0 C 40 C Dopuszczalna wilgotność otoczenia Zasilanie Producent 10% 90%, niekondensująca zasilacz, 9V DC 0,8A, ~230V AC 50Hz TP-Link Pomimo dołoŝenia wszelkich starań nie gwarantujemy, Ŝe publikowane w niniejszej instrukcji informacje są wolne od błędów. W celu weryfikacji danych i uzyskania szczegółowych informacji dotyczących niniejszego urządzenia prosimy o odwiedzenie strony Atel Electronics dr/
