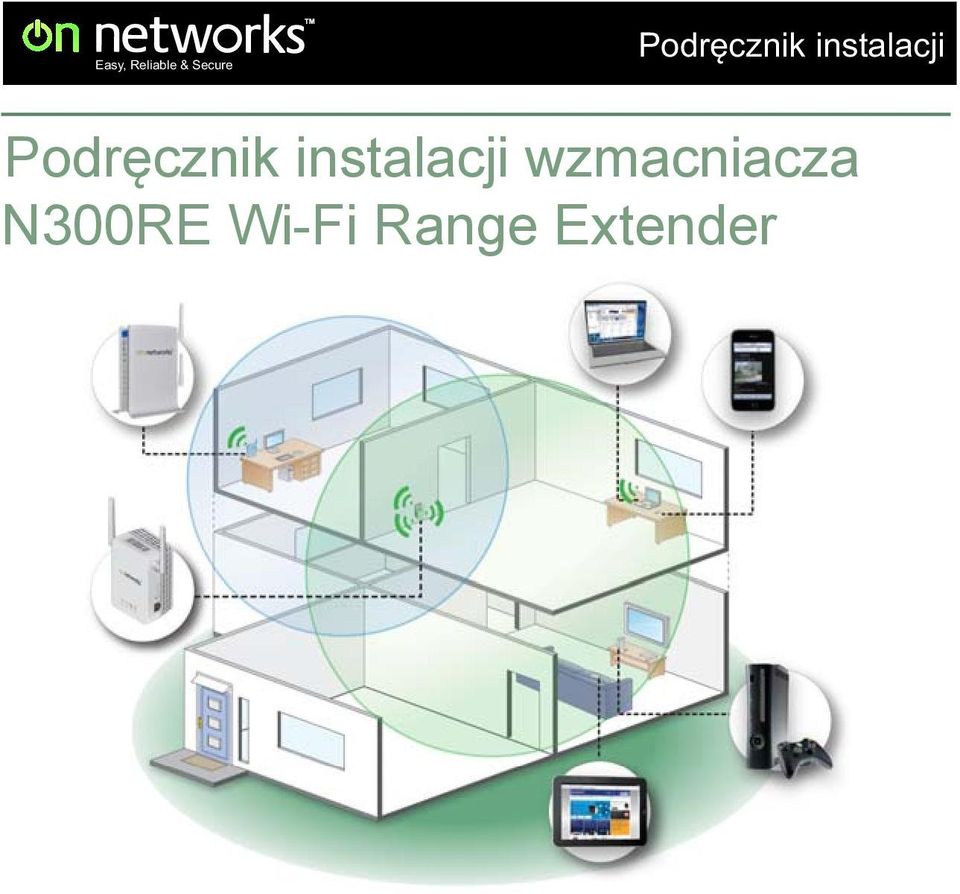

1 Easy, Reliable & Secure Podręcznik instalacji wzmacniacza N300RE Wi-Fi Range Extender

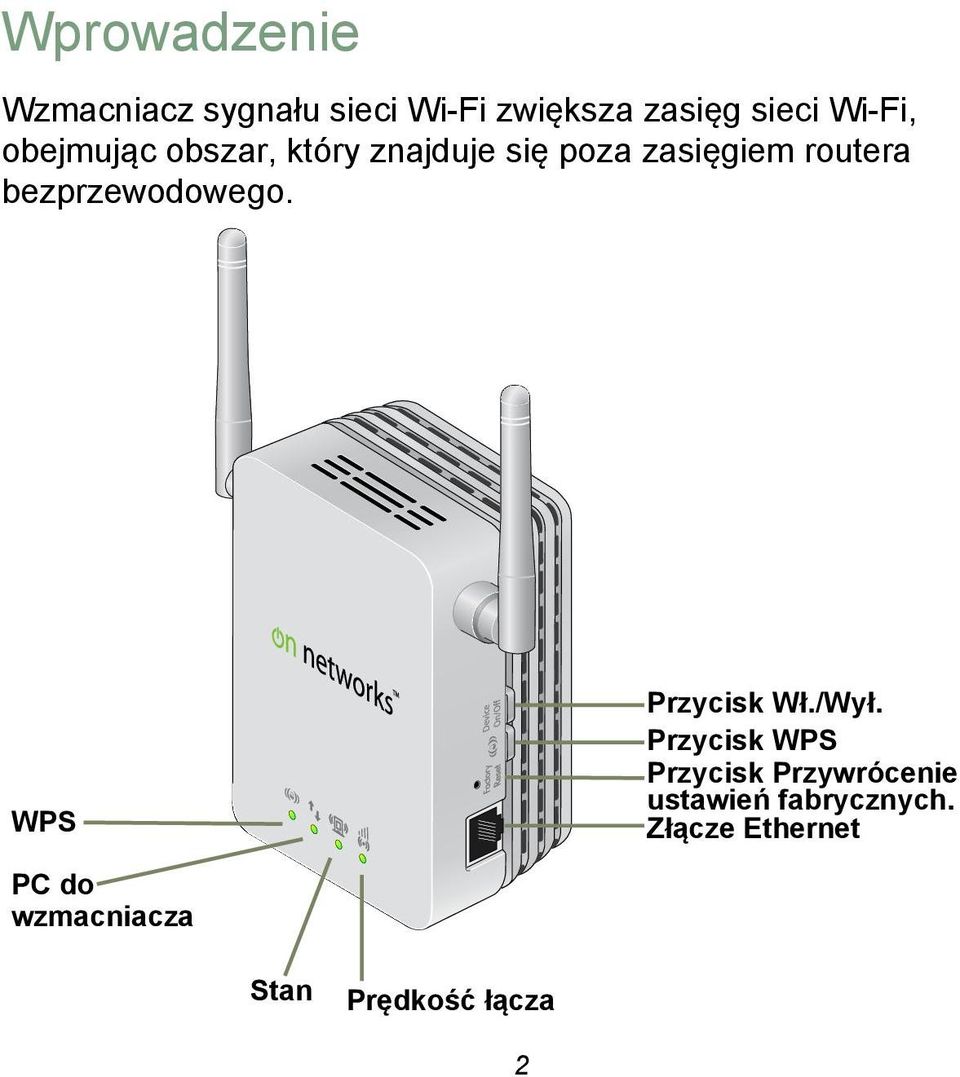

2 Wprowadzenie Wzmacniacz sygnału sieci Wi-Fi zwiększa zasięg sieci Wi-Fi, obejmując obszar, który znajduje się poza zasięgiem routera bezprzewodowego. WPS PC do wzmacniacza Przycisk Wł./Wył. Przycisk WPS Przycisk Przywrócenie ustawień fabrycznych. Złącze Ethernet Stan Prędkość łącza 2

3 Instalacja wzmacniacza Ustaw wzmacniacz i podłącz go do sieci Wi-Fi. Ustawianie wzmacniacza i podłączanie do gniazdka 1 Ustaw wzmacniacz w połowie drogi pomiędzy routerem i miejscem, w którym sygnał sieci Wi-Fi jest słaby. TAK NIE Wskazówka: Jeśli musisz skorzystać z innego miejsca, przesuń wzmacniacz bliżej miejsca o słabym zasięgu, tak aby pozostał w zasięgu bezprzewodowym routera. 2 Podłącz wzmacniacz do gniazdka elektrycznego i odczekaj 1 minutę aż się uruchomi. Wskaźnik LED statusu zaświeci na zielono. 3

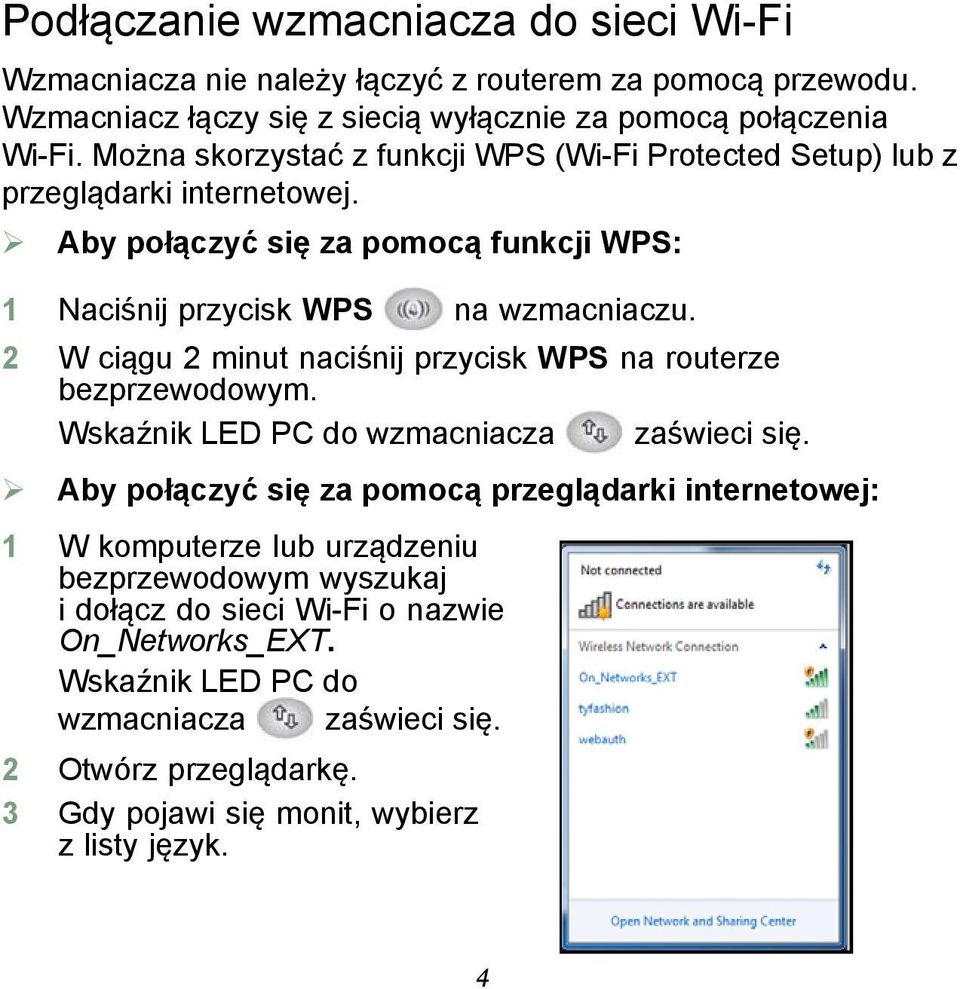

4 Podłączanie wzmacniacza do sieci Wi-Fi Wzmacniacza nie należy łączyć z routerem za pomocą przewodu. Wzmacniacz łączy się z siecią wyłącznie za pomocą połączenia Wi-Fi. Można skorzystać z funkcji WPS (Wi-Fi Protected Setup) lub z przeglądarki internetowej. Aby połączyć się za pomocą funkcji WPS: 1 Naciśnij przycisk WPS na wzmacniaczu. 2 W ciągu 2 minut naciśnij przycisk WPS na routerze bezprzewodowym. Wskaźnik LED PC do wzmacniacza zaświeci się. Aby połączyć się za pomocą przeglądarki internetowej: 1 W komputerze lub urządzeniu bezprzewodowym wyszukaj i dołącz do sieci Wi-Fi o nazwie On_Networks_EXT. Wskaźnik LED PC do wzmacniacza zaświeci się. 2 Otwórz przeglądarkę. 3 Gdy pojawi się monit, wybierz z listy język. 4

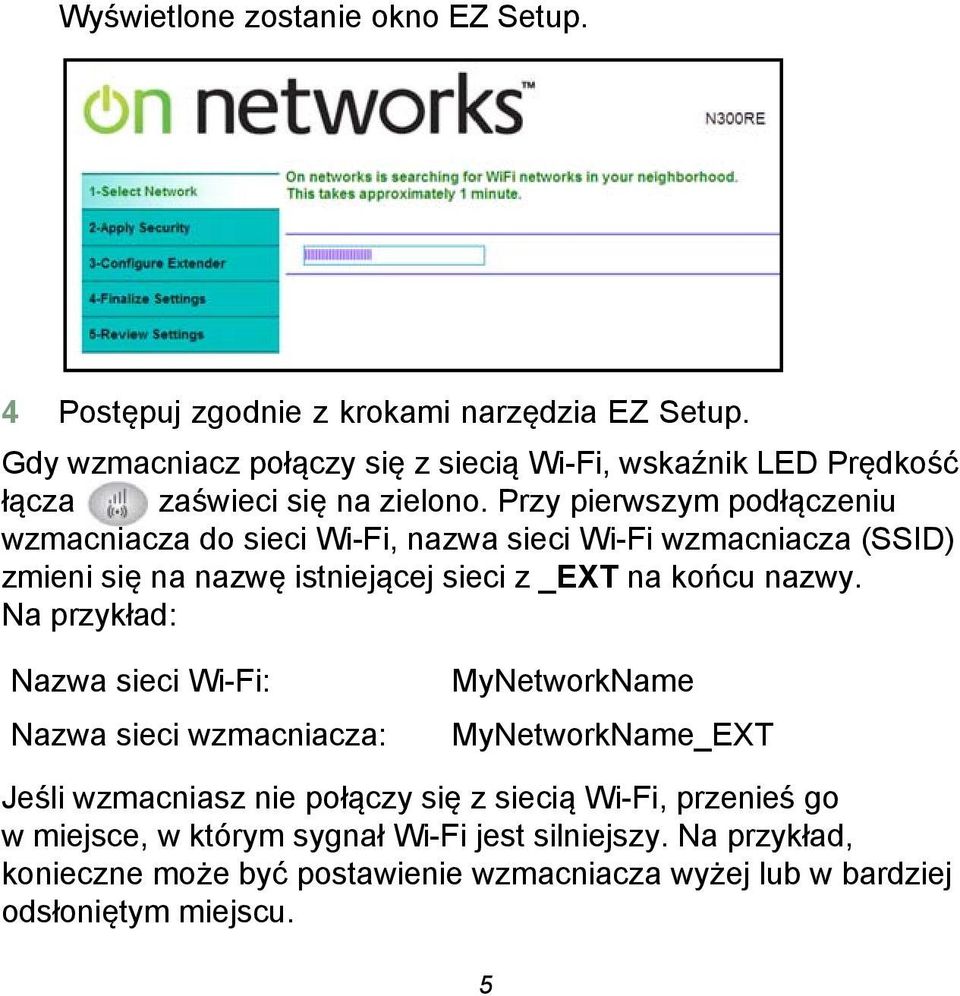

5 Wyświetlone zostanie okno EZ Setup. 4 Postępuj zgodnie z krokami narzędzia EZ Setup. Gdy wzmacniacz połączy się z siecią Wi-Fi, wskaźnik LED Prędkość łącza zaświeci się na zielono. Przy pierwszym podłączeniu wzmacniacza do sieci Wi-Fi, nazwa sieci Wi-Fi wzmacniacza (SSID) zmieni się na nazwę istniejącej sieci z _EXT na końcu nazwy. Na przykład: Nazwa sieci Wi-Fi: Nazwa sieci wzmacniacza: MyNetworkName MyNetworkName_EXT Jeśli wzmacniasz nie połączy się z siecią Wi-Fi, przenieś go w miejsce, w którym sygnał Wi-Fi jest silniejszy. Na przykład, konieczne może być postawienie wzmacniacza wyżej lub w bardziej odsłoniętym miejscu. 5

6 Podłączanie wzmacniacza Wi-Fi do sieci Po zainstalowaniu wzmacniacza możliwe jest podłączenie się do sieci Wi-Fi. Aby podłączyć się do sieci: 1 Przenieś komputer lub urządzenie bezprzewodowe w miejsce o słabym sygnale Wi-Fi. 2 Wyszukaj nową nazwę sieci wzmacniacza (NazwaMojejSieci_EXT). 3 Wybierz tę sieć i wpisz to samo hasło Wi-Fi, które używane było w przypadku sieci domowej. Jeśli nie możesz połączyć się z siecią wzmacniacza, skontroluj wskaźniki LED, aby upewnić się, że jest on połączony z siecią domową oraz jest położony w miejscu o dobrym sygnale. Patrz Wzmacniacz wydajność na stronie 7. 6

7 Wzmacniacz wydajność Przed sprawdzeniem wskaźnika LED PC do wzmacniacza pod kątem wydajności upewnij się, że wskaźnik LED Podłączenie PC do wzmacniacza świeci na kolor zielony. Wskaźnik LED Prędkość łącza wskazuje wydajność. Kolor zielony oznacza najlepszą wydajność. Kolor pomarańczowy oznacza wydajność wystarczającą do pracy. Kolor czerwony oznacza słabe połączenie lub jego brak. Jeśli wskaźnik LED Prędkość łącza jest wyłączony, wzmacniacz nie jest połączony z siecią Wi-Fi. Aby usprawnić działanie wzmacniacza : 1 Przesuń wzmacniacz bliżej routera lub znajdź inną, lepszą lokalizację na linii wzroku. 2 Podczas przesuwania wzmacniacza sprawdzaj wskaźniki LED Prędkość łącza i Podłączenie PC do wzmacniacza do chwili, gdy znajdziesz dobrą lokalizację. 7

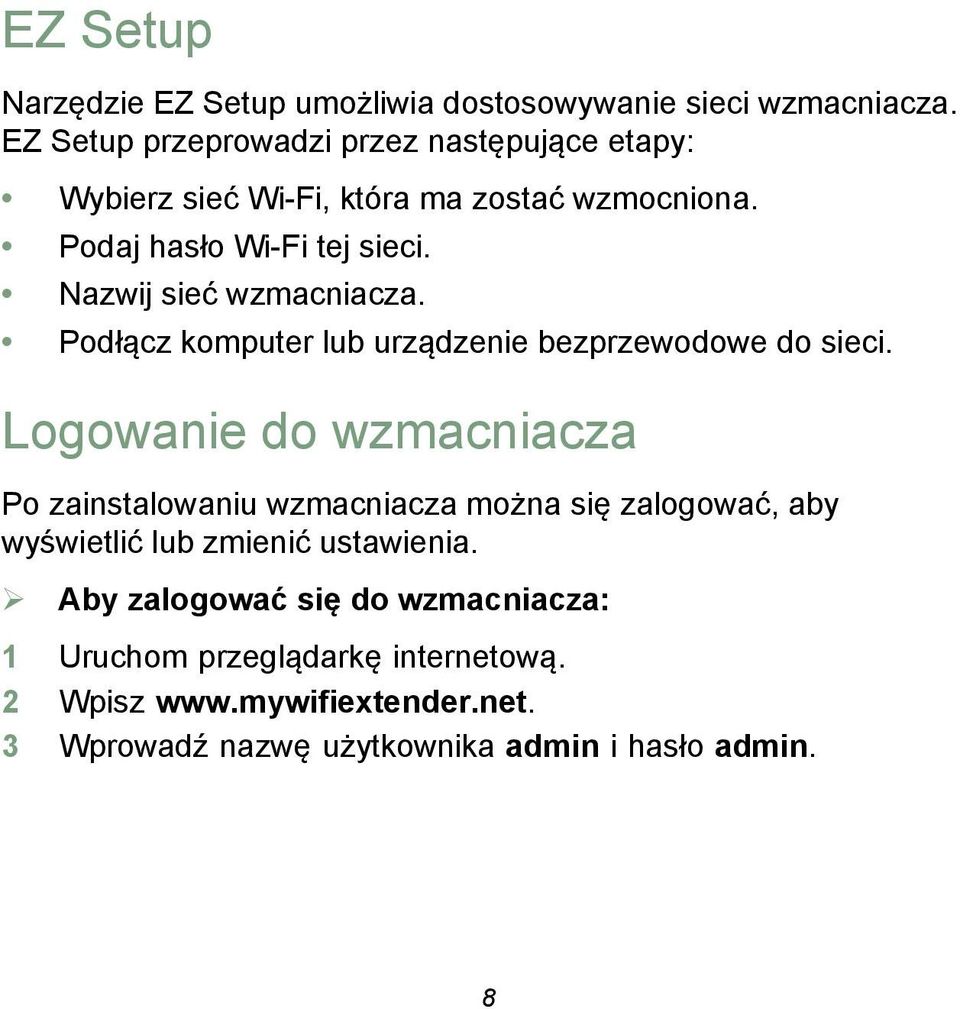

8 EZ Setup Narzędzie EZ Setup umożliwia dostosowywanie sieci wzmacniacza. EZ Setup przeprowadzi przez następujące etapy: Wybierz sieć Wi-Fi, która ma zostać wzmocniona. Podaj hasło Wi-Fi tej sieci. Nazwij sieć wzmacniacza. Podłącz komputer lub urządzenie bezprzewodowe do sieci. Logowanie do wzmacniacza Po zainstalowaniu wzmacniacza można się zalogować, aby wyświetlić lub zmienić ustawienia. Aby zalogować się do wzmacniacza: 1 Uruchom przeglądarkę internetową. 2 Wpisz 3 Wprowadź nazwę użytkownika admin i hasło admin. 8

9 Łączenie przez port Ethernet Za pomocą portu Ethernet na wzmacniaczu można podłączyć urządzenia takie jak komputer, telewizor, odtwarzacz Blu-ray lub konsola do gier. N300RE Wzmacniacz sygnału Odtwarzacz Blu-ray Router bezprzewodowy 9

10 10

11 Pomoc techniczna Dziękujemy za wybranie produktu firmy On Networks. On Networks zaleca korzystanie jedynie z oficjalnych zasobów pomocy technicznej On Networks. Po zainstalowaniu urządzenia odszukaj numer seryjny na etykiecie znajdującej się na spodzie produktu i użyj go do zarejestrowania wyrobu pod adresem Rejestracja jest wymagana, by uzyskać dostęp do telefonicznego centrum obsługi On Networks. Pomoc online i aktualizacje oprogramowania produktów można uzyskać na stronie support.on-networks.com. Znaki towarowe Nazwy marek i produktów są znakami towarowym należącymi do ich prawnych właścicieli. Informacje mogą ulec zmianie bez powiadomienia. W celu ulepszenia konstrukcji, działania lub niezawodności firma On Networks może bez uprzedzenia wprowadzić zmiany w produkcie opisanym w niniejszym dokumencie. Firma On Networks nie ponosi żadnej odpowiedzialności za skutki wykorzystania lub zastosowania produktów lub obwodów opisanych w niniejszym dokumencie. Zgodność Aktualna Deklaracja zgodności z wymogami UE znajduje się na stronie Przeznaczone wyłącznie do użytkowania wewnętrznego w krajach Unii Europejskiej, Europejskiej Strefie Wolnego Handlu i Szwajcarii.

12 On Networks Luty 2013
