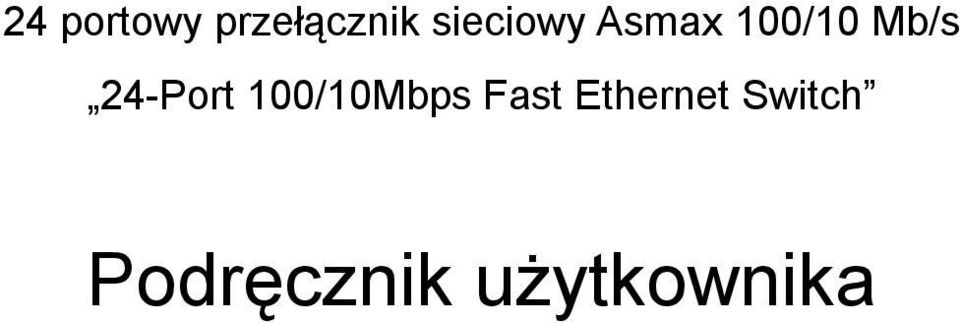

1 24 portowy przełącznik sieciowy Asmax 100/10 Mb/s 24-Port 100/10Mbps Fast Ethernet Switch Podręcznik użytkownika

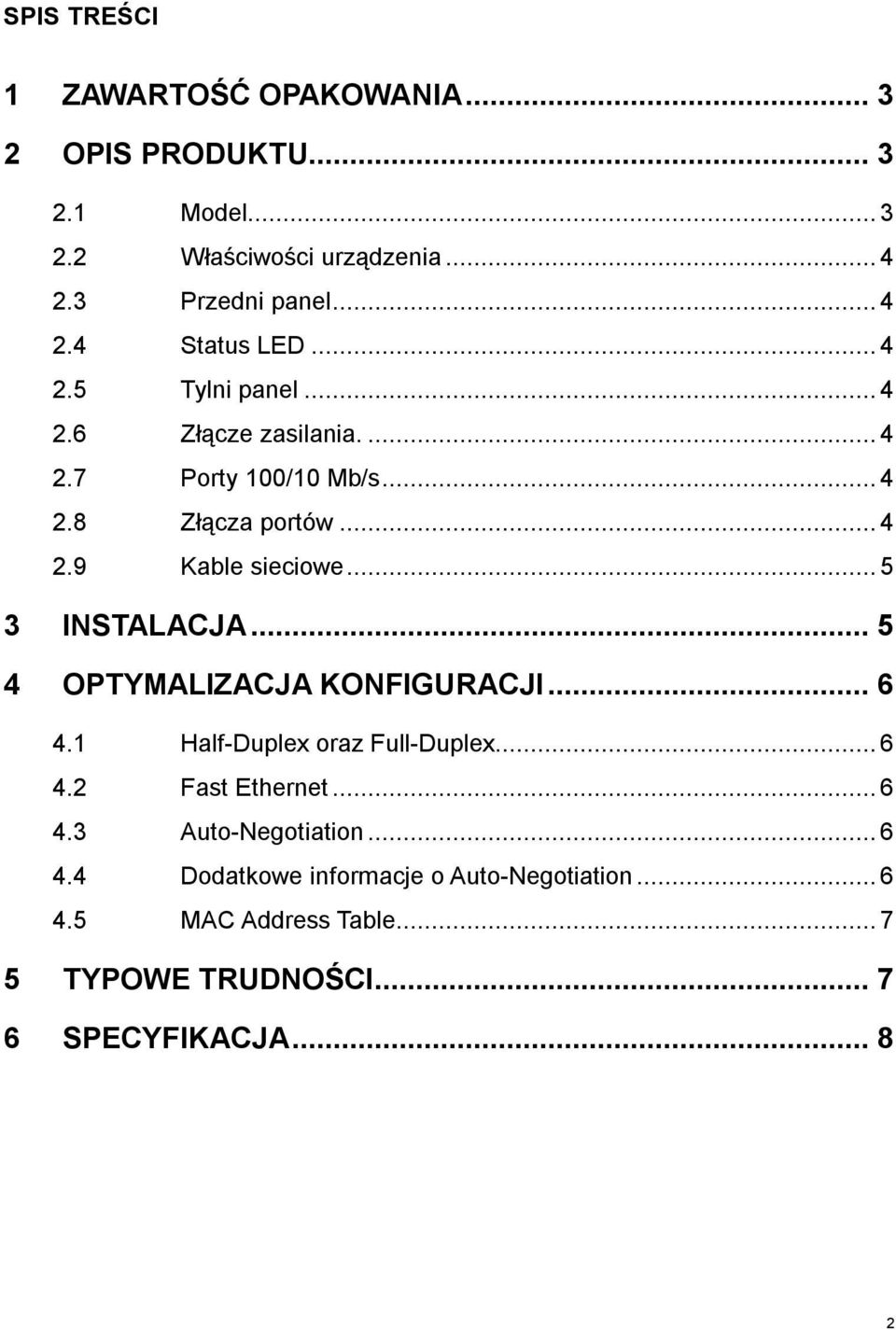

2 SPIS TREŚCI 1 ZAWARTOŚĆ OPAKOWANIA OPIS PRODUKTU Model Właściwości urządzenia Przedni panel Status LED Tylni panel Złącze zasilania Porty 100/10 Mb/s Złącza portów Kable sieciowe INSTALACJA OPTYMALIZACJA KONFIGURACJI Half-Duplex oraz Full-Duplex Fast Ethernet Auto-Negotiation Dodatkowe informacje o Auto-Negotiation MAC Address Table TYPOWE TRUDNOŚCI SPECYFIKACJA

..5 3 INSTALACJA... 5 4 OPTYMALIZACJA KONFIGURACJI... 6 4.1 Half-Duplex oraz Full-Duplex...6 4.2 Fast Ethernet...6 4.3 Auto-Negotiation.

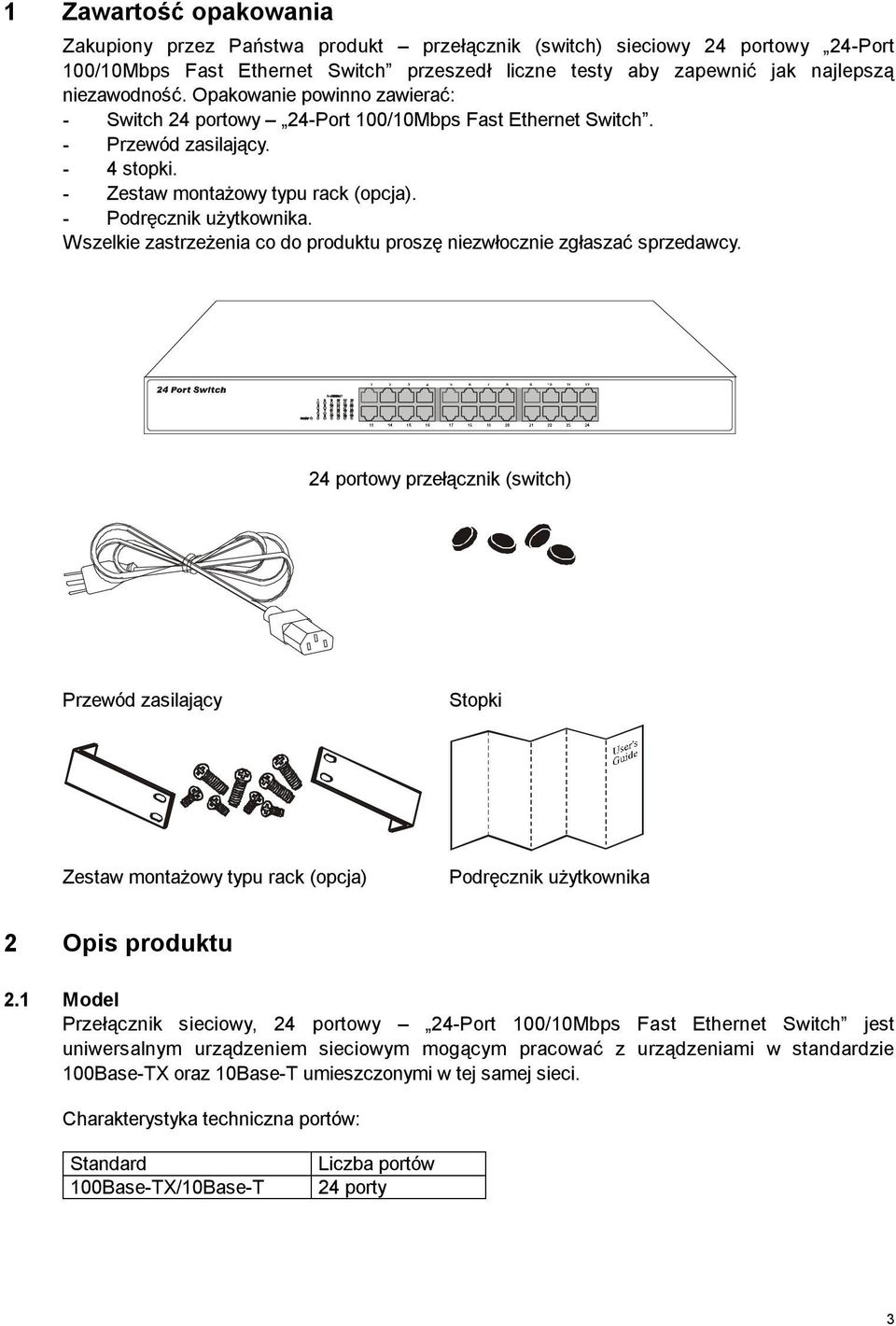

3 1 Zawartość opakowania Zakupiony przez Państwa produkt przełącznik (switch) sieciowy 24 portowy 24-Port 100/10Mbps Fast Ethernet Switch przeszedł liczne testy aby zapewnić jak najlepszą niezawodność. Opakowanie powinno zawierać: - Switch 24 portowy 24-Port 100/10Mbps Fast Ethernet Switch. - Przewód zasilający. - 4 stopki. - Zestaw montażowy typu rack (opcja). - Podręcznik użytkownika. Wszelkie zastrzeżenia co do produktu proszę niezwłocznie zgłaszać sprzedawcy. 24 portowy przełącznik (switch) Przewód zasilający Stopki Zestaw montażowy typu rack (opcja) Podręcznik użytkownika 2 Opis produktu 2.1 Model Przełącznik sieciowy, 24 portowy 24-Port 100/10Mbps Fast Ethernet Switch jest uniwersalnym urządzeniem sieciowym mogącym pracować z urządzeniami w standardzie 100Base-TX oraz 10Base-T umieszczonymi w tej samej sieci. Charakterystyka techniczna portów: Standard 100Base-TX/10Base-T Liczba portów 24 porty 3

Wszelkie zastrzeżenia co do produktu proszę niezwłocznie zgłaszać sprzedawcy.

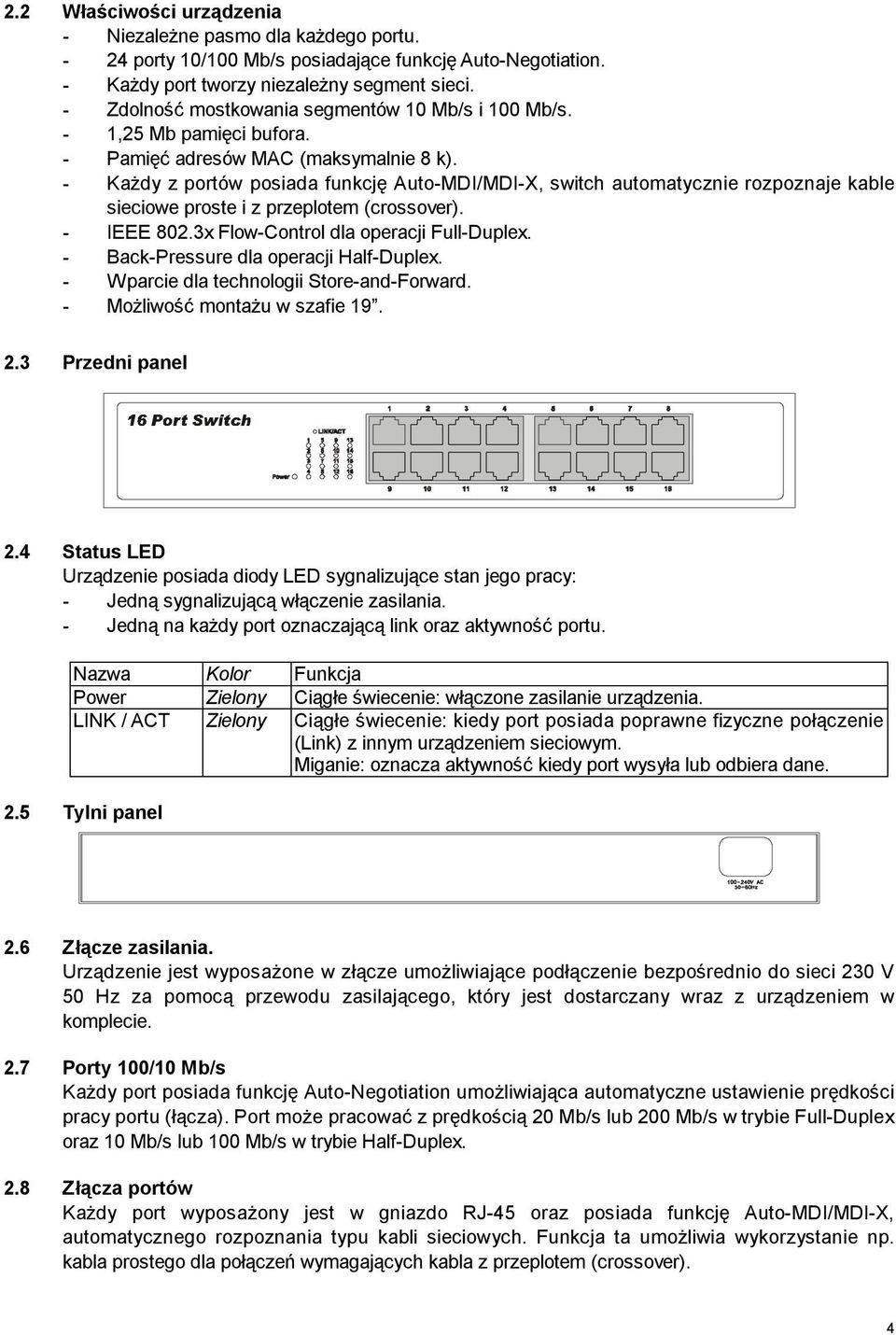

4 2.2 Właściwości urządzenia - Niezależne pasmo dla każdego portu porty 10/100 Mb/s posiadające funkcję Auto-Negotiation. - Każdy port tworzy niezależny segment sieci. - Zdolność mostkowania segmentów 10 Mb/s i 100 Mb/s. - 1,25 Mb pamięci bufora. - Pamięć adresów MAC (maksymalnie 8 k). - Każdy z portów posiada funkcję Auto-MDI/MDI-X, switch automatycznie rozpoznaje kable sieciowe proste i z przeplotem (crossover). - IEEE 802.3x Flow-Control dla operacji Full-Duplex. - Back-Pressure dla operacji Half-Duplex. - Wparcie dla technologii Store-and-Forward. - Możliwość montażu w szafie Przedni panel 2.4 Status LED Urządzenie posiada diody LED sygnalizujące stan jego pracy: - Jedną sygnalizującą włączenie zasilania. - Jedną na każdy port oznaczającą link oraz aktywność portu. Nazwa Kolor Funkcja Power Zielony Ciągłe świecenie: włączone zasilanie urządzenia. LINK / ACT Zielony Ciągłe świecenie: kiedy port posiada poprawne fizyczne połączenie (Link) z innym urządzeniem sieciowym. Miganie: oznacza aktywność kiedy port wysyła lub odbiera dane. 2.5 Tylni panel 2.6 Złącze zasilania. Urządzenie jest wyposażone w złącze umożliwiające podłączenie bezpośrednio do sieci 230 V 50 Hz za pomocą przewodu zasilającego, który jest dostarczany wraz z urządzeniem w komplecie. 2.7 Porty 100/10 Mb/s Każdy port posiada funkcję Auto-Negotiation umożliwiająca automatyczne ustawienie prędkości pracy portu (łącza). Port może pracować z prędkością 20 Mb/s lub 200 Mb/s w trybie Full-Duplex oraz 10 Mb/s lub 100 Mb/s w trybie Half-Duplex. 2.8 Złącza portów Każdy port wyposażony jest w gniazdo RJ-45 oraz posiada funkcję Auto-MDI/MDI-X, automatycznego rozpoznania typu kabli sieciowych. Funkcja ta umożliwia wykorzystanie np. kabla prostego dla połączeń wymagających kabla z przeplotem (crossover). 4

- Każdy z portów posiada funkcję Auto-MDI/MDI-X, switch automatycznie rozpoznaje kable sieciowe proste i z przeplotem (crossover). - IEEE 802.3x Flow-Control dla operacji Full-Duplex.

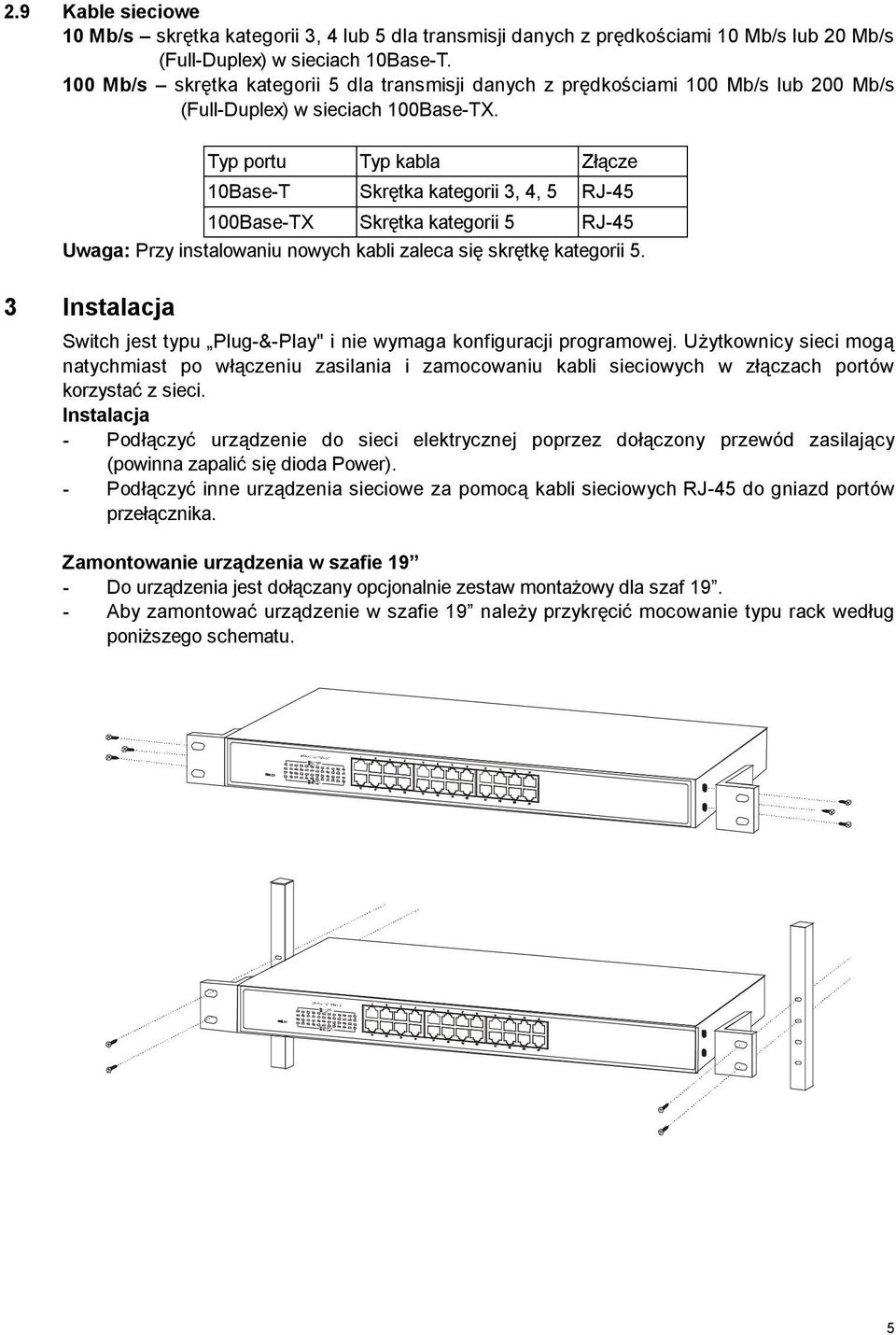

5 2.9 Kable sieciowe 10 Mb/s skrętka kategorii 3, 4 lub 5 dla transmisji danych z prędkościami 10 Mb/s lub 20 Mb/s (Full-Duplex) w sieciach 10Base-T. 100 Mb/s skrętka kategorii 5 dla transmisji danych z prędkościami 100 Mb/s lub 200 Mb/s (Full-Duplex) w sieciach 100Base-TX. Typ portu Typ kabla Złącze 10Base-T Skrętka kategorii 3, 4, 5 RJ Base-TX Skrętka kategorii 5 RJ-45 Uwaga: Przy instalowaniu nowych kabli zaleca się skrętkę kategorii 5. 3 Instalacja Switch jest typu Plug-&-Play" i nie wymaga konfiguracji programowej. Użytkownicy sieci mogą natychmiast po włączeniu zasilania i zamocowaniu kabli sieciowych w złączach portów korzystać z sieci. Instalacja - Podłączyć urządzenie do sieci elektrycznej poprzez dołączony przewód zasilający (powinna zapalić się dioda Power). - Podłączyć inne urządzenia sieciowe za pomocą kabli sieciowych RJ-45 do gniazd portów przełącznika. Zamontowanie urządzenia w szafie 19 - Do urządzenia jest dołączany opcjonalnie zestaw montażowy dla szaf Aby zamontować urządzenie w szafie 19 należy przykręcić mocowanie typu rack według poniższego schematu. 5

Typ portu Typ kabla Złącze 10Base-T Skrętka kategorii 3, 4, 5 RJ-45 100Base-TX Skrętka kategorii 5 RJ-45 Uwaga: Przy instalowaniu nowych kabli zaleca się skrętkę kategorii 5.

6 4 Optymalizacja konfiguracji 4.1 Half-Duplex oraz Full-Duplex Switch umożliwia pracę zarówno w trybie Half-Duplex jak i Full-Duplex dla sieci 10Base-T oraz 100Base-TX. Half-Duplex: Dane nie mogą być wysyłane i odbierane w tym samym czasie. Full-Duplex: Dane są wysyłane i odbierane w tym samym czasie. Uwaga: - Transmisja Full-Duplex jest możliwa tylko dla dwóch urządzeń z dedykowanym łączem (np. switch-switch, switch-pc). - Oba urządzenia sieciowe muszą obsługiwać tryb Full-Duplex. - Oba urządzenia muszą ustalić tryb Full-Duplex (przez Auto-Negotiation). Każdy port switch a umożliwia detekcję oraz ustawienie trybu pracy łącza poprzez funkcję automatycznej negocjacji Auto-Negotiation. 4.2 Fast Ethernet Technologia Fast Ethernet jest standardem 100Base-TX. Dane w Fast Ethernet są przesyłane szybciej niż w tradycyjnym Ethernecie. Poniższa tabelka przedstawia rodzaje kabli sieciowych, które można używać w sieciach 10Base-T oraz 100Base-TX. Typ portu Typ kabla Złącze 10Base-T Skrętka kategorii 3, 4, 5 RJ Base-TX Skrętka kategorii 5 RJ-45 Uwaga: Jeżeli w sieci 10Base-T używana jest skrętka kategorii 5, można w łatwy sposób zmodyfikować sieć do sieci 100Base-TX poprzez zmianę urządzeń sieciowych (np. kart sieciowych, hub ów, itp). 4.3 Auto-Negotiation Każdy z portów switch a posiada wbudowaną funkcję automatycznej negocjacji połączenia Auto-Negotiation. Technologia ta umożliwia automatyczny dobór najlepszego pasma do stworzenia stabilnego połączenia z innym urządzeniem sieciowym (zaraz po włączeniu zasilania lub restarcie). Funkcja Auto-Negotiation negocjuje prędkość połączenia natomiast Auto-MDI/MDI-X umożliwia automatyczny dobór polaryzacji kabli sieciowych (możliwe jest podłączanie urządzeń kablem prostym gdy połączenie wymaga kabla z przeplotem i na odwrót). 4.4 Dodatkowe informacje o Auto-Negotiation W zależności od ustawień podłączanego urządzenia, każdy port może zostać ustawiony do pracy w następujących trybach: Tryb pracy podłączanego urządzenia 100Mb/s bez Auto-Negotiation 100Mb/s z Auto-Negotiation 10Mb/s bez Auto-Negotiation 10Mb/s z Auto-Negotiation Każdy port może zostać automatycznie ustawiony do trybu 100Mb/s Bandwidth (100Base-TX, Half-Duplex) 200Mb/s Bandwidth (100Base-TX, Full-Duplex) 10Mb/s Bandwidth (10Base-T, Half-Duplex) 20Mb/s Bandwidth (10Base-T, Full-Duplex) Uwaga: Jeżeli podłączane urządzenie sieciowe ma ustawiony na stałe tryb pracy łącza nie będzie możliwe użycie funkcji Auto-Negotiation. 6

Uwaga: - Transmisja Full-Duplex jest możliwa tylko dla dwóch urządzeń z dedykowanym łączem (np. switch-switch, switch-pc). - Oba urządzenia sieciowe muszą obsługiwać tryb Full-Duplex.

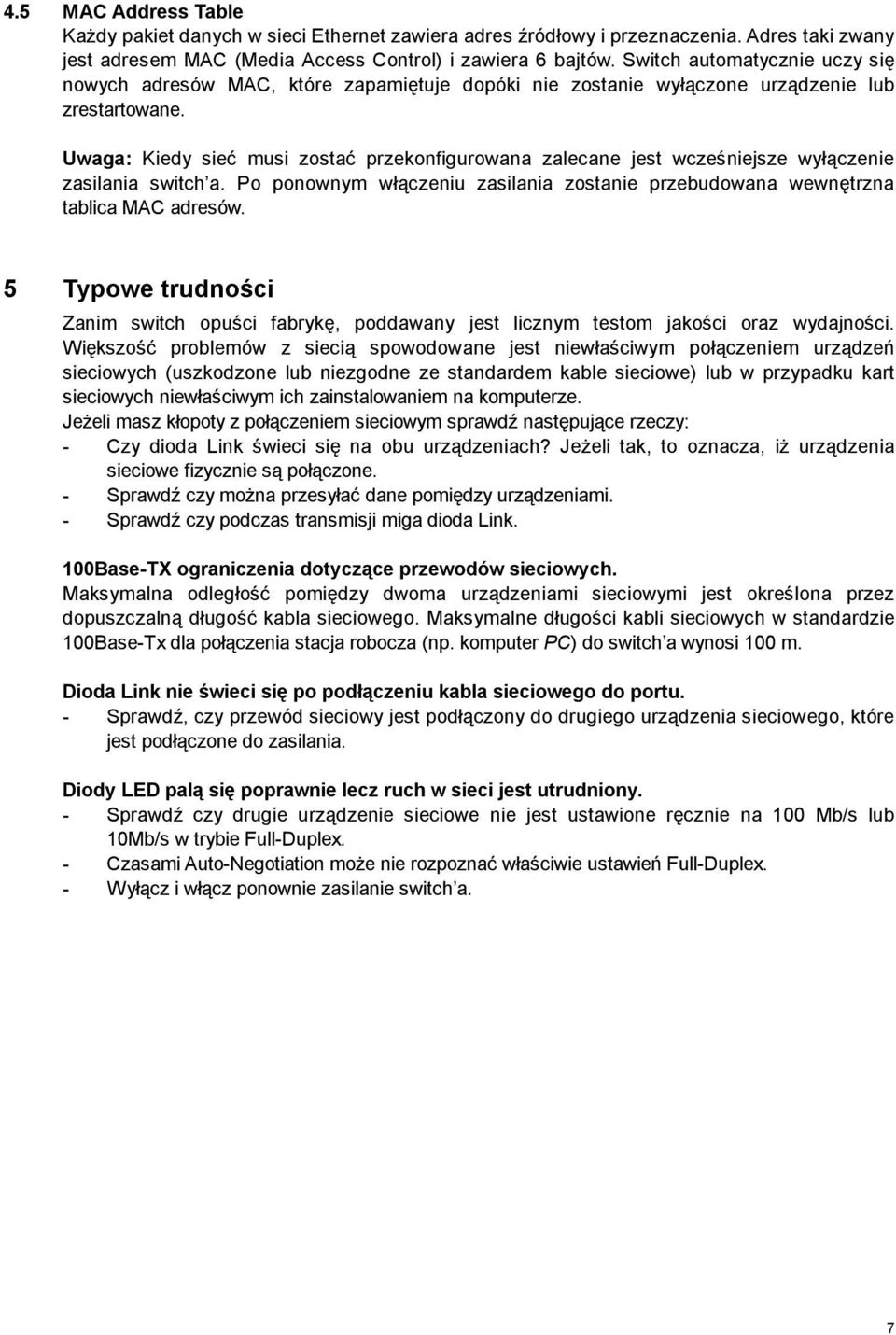

7 4.5 MAC Address Table Każdy pakiet danych w sieci Ethernet zawiera adres źródłowy i przeznaczenia. Adres taki zwany jest adresem MAC (Media Access Control) i zawiera 6 bajtów. Switch automatycznie uczy się nowych adresów MAC, które zapamiętuje dopóki nie zostanie wyłączone urządzenie lub zrestartowane. Uwaga: Kiedy sieć musi zostać przekonfigurowana zalecane jest wcześniejsze wyłączenie zasilania switch a. Po ponownym włączeniu zasilania zostanie przebudowana wewnętrzna tablica MAC adresów. 5 Typowe trudności Zanim switch opuści fabrykę, poddawany jest licznym testom jakości oraz wydajności. Większość problemów z siecią spowodowane jest niewłaściwym połączeniem urządzeń sieciowych (uszkodzone lub niezgodne ze standardem kable sieciowe) lub w przypadku kart sieciowych niewłaściwym ich zainstalowaniem na komputerze. Jeżeli masz kłopoty z połączeniem sieciowym sprawdź następujące rzeczy: - Czy dioda Link świeci się na obu urządzeniach? Jeżeli tak, to oznacza, iż urządzenia sieciowe fizycznie są połączone. - Sprawdź czy można przesyłać dane pomiędzy urządzeniami. - Sprawdź czy podczas transmisji miga dioda Link. 100Base-TX ograniczenia dotyczące przewodów sieciowych. Maksymalna odległość pomiędzy dwoma urządzeniami sieciowymi jest określona przez dopuszczalną długość kabla sieciowego. Maksymalne długości kabli sieciowych w standardzie 100Base-Tx dla połączenia stacja robocza (np. komputer PC) do switch a wynosi 100 m. Dioda Link nie świeci się po podłączeniu kabla sieciowego do portu. - Sprawdź, czy przewód sieciowy jest podłączony do drugiego urządzenia sieciowego, które jest podłączone do zasilania. Diody LED palą się poprawnie lecz ruch w sieci jest utrudniony. - Sprawdź czy drugie urządzenie sieciowe nie jest ustawione ręcznie na 100 Mb/s lub 10Mb/s w trybie Full-Duplex. - Czasami Auto-Negotiation może nie rozpoznać właściwie ustawień Full-Duplex. - Wyłącz i włącz ponownie zasilanie switch a. 7

Uwaga: Kiedy sieć musi zostać przekonfigurowana zalecane jest wcześniejsze wyłączenie zasilania switch a. Po ponownym włączeniu zasilania zostanie przebudowana wewnętrzna tablica MAC adresów.

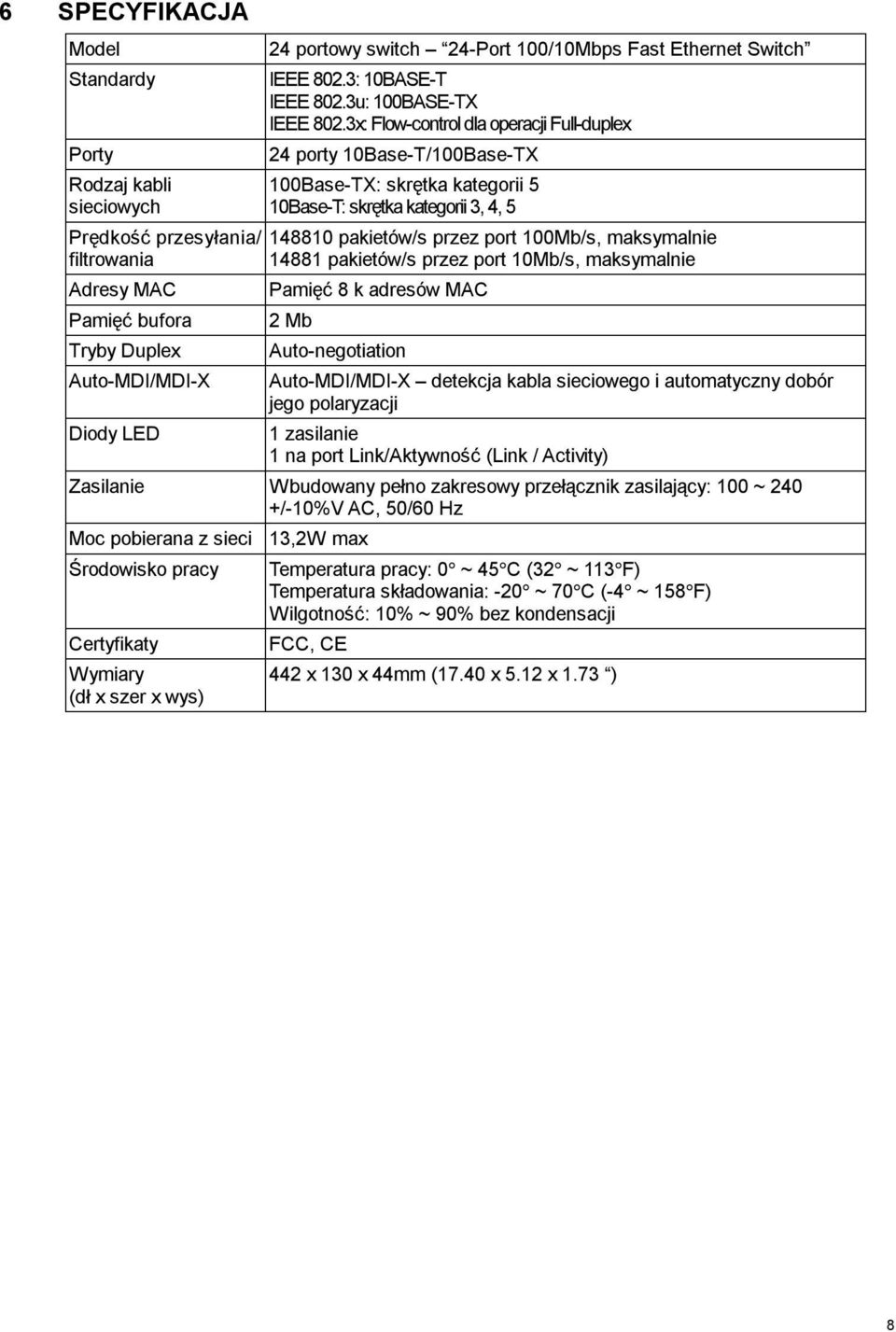

8 6 SPECYFIKACJA Model Standardy Porty Rodzaj kabli sieciowych Prędkość przesyłania/ filtrowania Adresy MAC Pamięć bufora Tryby Duplex Auto-MDI/MDI-X Diody LED 24 portowy switch 24-Port 100/10Mbps Fast Ethernet Switch IEEE 802.3: 10BASE-T IEEE 802.3u: 100BASE-TX IEEE 802.3x: Flow-control dla operacji Full-duplex 24 porty 10Base-T/100Base-TX 100Base-TX: skrętka kategorii 5 10Base-T: skrętka kategorii 3, 4, pakietów/s przez port 100Mb/s, maksymalnie pakietów/s przez port 10Mb/s, maksymalnie Pamięć 8 k adresów MAC 2 Mb Auto-negotiation Auto-MDI/MDI-X detekcja kabla sieciowego i automatyczny dobór jego polaryzacji 1 zasilanie 1 na port Link/Aktywność (Link / Activity) Zasilanie Wbudowany pełno zakresowy przełącznik zasilający: 100 ~ 240 +/-10%V AC, 50/60 Hz Moc pobierana z sieci 13,2W max Środowisko pracy Certyfikaty Wymiary (dł x szer x wys) Temperatura pracy: 0 ~ 45 C (32 ~ 113 F) Temperatura składowania: -20 ~ 70 C (-4 ~ 158 F) Wilgotność: 10% ~ 90% bez kondensacji FCC, CE 442 x 130 x 44mm (17.40 x 5.12 x 1.73 ) 8

3x: Flow-control dla operacji Full-duplex 24 porty 10Base-T/100Base-TX 100Base-TX: skrętka kategorii 5 10Base-T: skrętka kategorii 3, 4, 5 148810 pakietów/s przez port 100Mb/s, maksymalnie 14881
