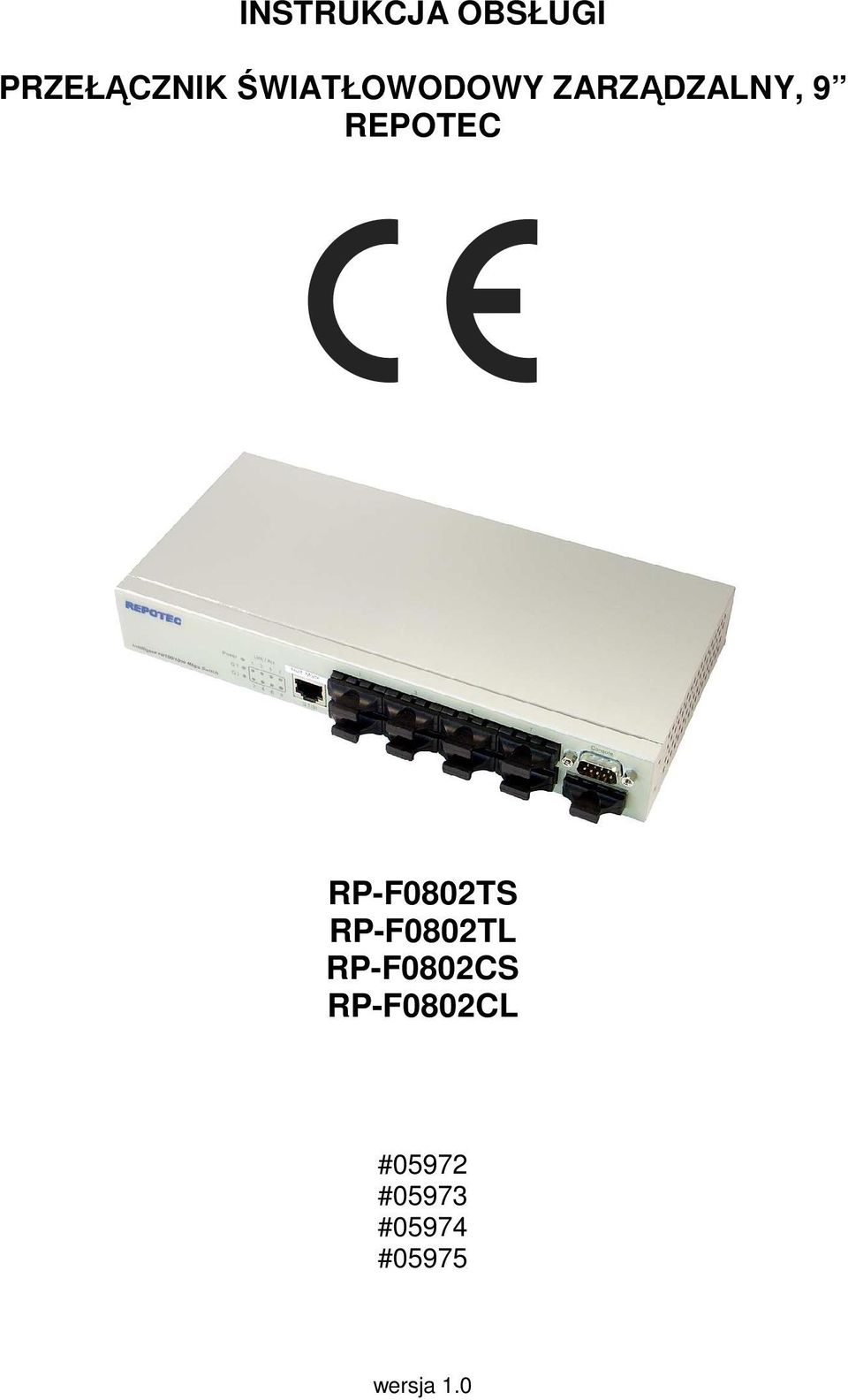

1 INSTRUKCJA OBSŁUGI PRZEŁĄCZNIK ŚWIATŁOWODOWY ZARZĄDZALNY, 9 REPOTEC RP-F0802TS RP-F0802TL RP-F0802CS RP-F0802CL #05972 #05973 #05974 #05975 wersja 1.0

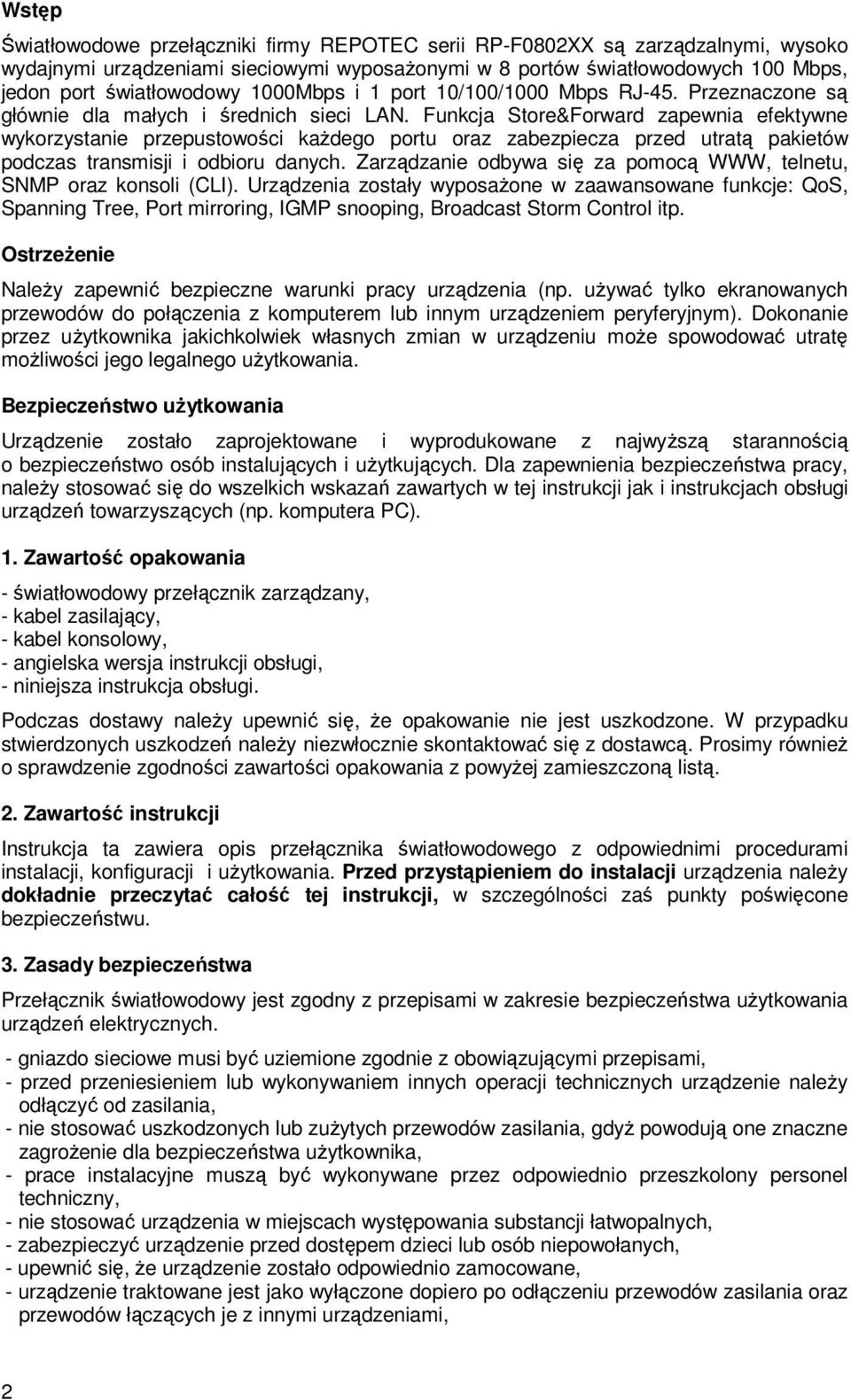

2 Wstęp Światłowodowe przełączniki firmy REPOTEC serii RP-F0802XX są zarządzalnymi, wysoko wydajnymi urządzeniami sieciowymi wyposaŝonymi w 8 portów światłowodowych 100 Mbps, jedon port światłowodowy 1000Mbps i 1 port 10/100/1000 Mbps RJ-45. Przeznaczone są głównie dla małych i średnich sieci LAN. Funkcja Store&Forward zapewnia efektywne wykorzystanie przepustowości kaŝdego portu oraz zabezpiecza przed utratą pakietów podczas transmisji i odbioru danych. Zarządzanie odbywa się za pomocą WWW, telnetu, SNMP oraz konsoli (CLI). Urządzenia zostały wyposaŝone w zaawansowane funkcje: QoS, Spanning Tree, Port mirroring, IGMP snooping, Broadcast Storm Control itp. OstrzeŜenie NaleŜy zapewnić bezpieczne warunki pracy urządzenia (np. uŝywać tylko ekranowanych przewodów do połączenia z komputerem lub innym urządzeniem peryferyjnym). Dokonanie przez uŝytkownika jakichkolwiek własnych zmian w urządzeniu moŝe spowodować utratę moŝliwości jego legalnego uŝytkowania. Bezpieczeństwo uŝytkowania Urządzenie zostało zaprojektowane i wyprodukowane z najwyŝszą starannością o bezpieczeństwo osób instalujących i uŝytkujących. Dla zapewnienia bezpieczeństwa pracy, naleŝy stosować się do wszelkich wskazań zawartych w tej instrukcji jak i instrukcjach obsługi urządzeń towarzyszących (np. komputera PC). 1. Zawartość opakowania - światłowodowy przełącznik zarządzany, - kabel zasilający, - kabel konsolowy, - angielska wersja instrukcji obsługi, - niniejsza instrukcja obsługi. Podczas dostawy naleŝy upewnić się, Ŝe opakowanie nie jest uszkodzone. W przypadku stwierdzonych uszkodzeń naleŝy niezwłocznie skontaktować się z dostawcą. Prosimy równieŝ o sprawdzenie zgodności zawartości opakowania z powyŝej zamieszczoną listą. 2. Zawartość instrukcji Instrukcja ta zawiera opis przełącznika światłowodowego z odpowiednimi procedurami instalacji, konfiguracji i uŝytkowania. Przed przystąpieniem do instalacji urządzenia naleŝy dokładnie przeczytać całość tej instrukcji, w szczególności zaś punkty poświęcone bezpieczeństwu. 3. Zasady bezpieczeństwa Przełącznik światłowodowy jest zgodny z przepisami w zakresie bezpieczeństwa uŝytkowania urządzeń elektrycznych. - gniazdo sieciowe musi być uziemione zgodnie z obowiązującymi przepisami, - przed przeniesieniem lub wykonywaniem innych operacji technicznych urządzenie naleŝy odłączyć od zasilania, - nie stosować uszkodzonych lub zuŝytych przewodów zasilania, gdyŝ powodują one znaczne zagroŝenie dla bezpieczeństwa uŝytkownika, - prace instalacyjne muszą być wykonywane przez odpowiednio przeszkolony personel techniczny, - nie stosować urządzenia w miejscach występowania substancji łatwopalnych, - zabezpieczyć urządzenie przed dostępem dzieci lub osób niepowołanych, - upewnić się, Ŝe urządzenie zostało odpowiednio zamocowane, - urządzenie traktowane jest jako wyłączone dopiero po odłączeniu przewodów zasilania oraz przewodów łączących je z innymi urządzeniami, 2

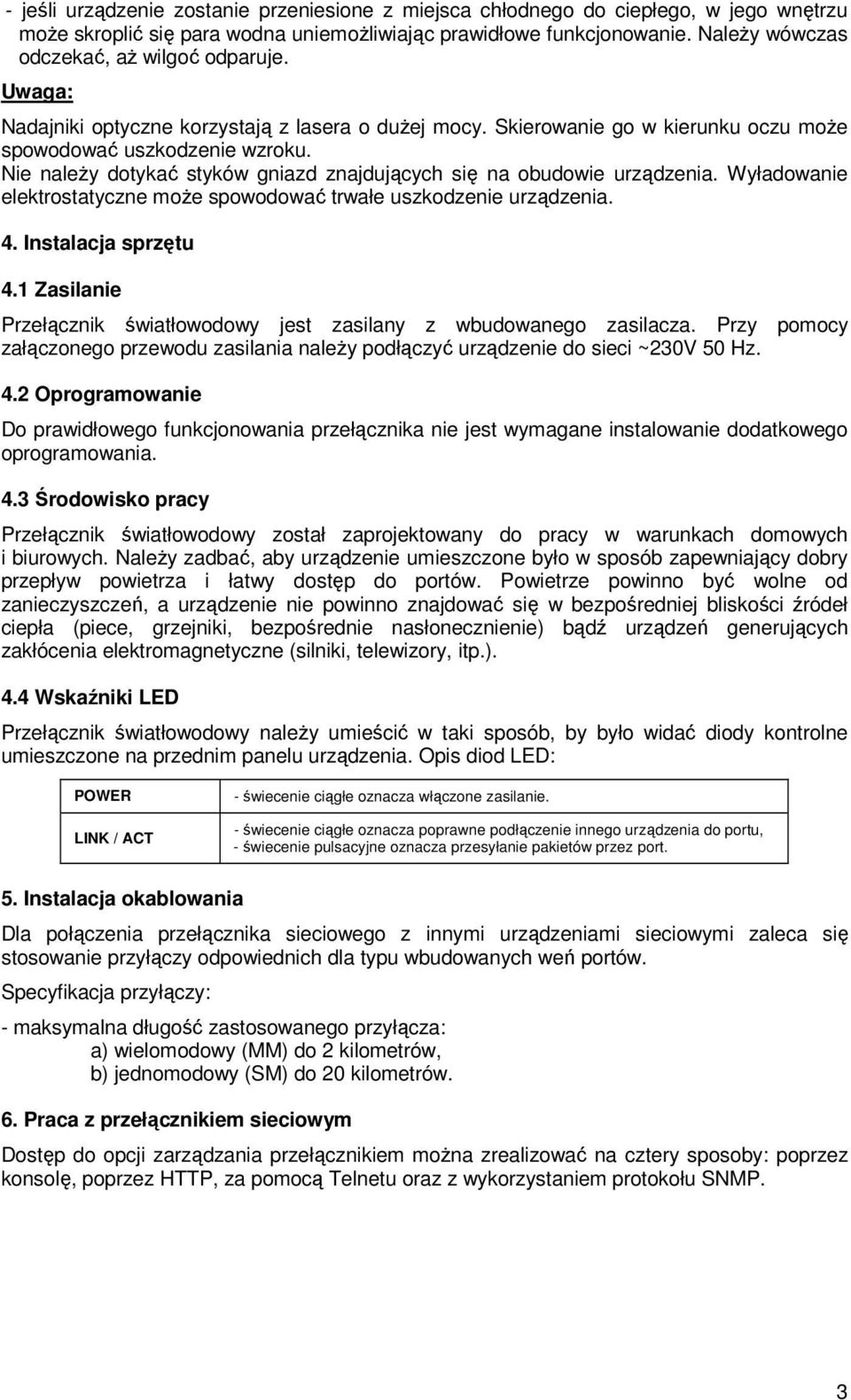

3 - jeśli urządzenie zostanie przeniesione z miejsca chłodnego do ciepłego, w jego wnętrzu moŝe skroplić się para wodna uniemoŝliwiając prawidłowe funkcjonowanie. NaleŜy wówczas odczekać, aŝ wilgoć odparuje. Uwaga: Nadajniki optyczne korzystają z lasera o duŝej mocy. Skierowanie go w kierunku oczu moŝe spowodować uszkodzenie wzroku. Nie naleŝy dotykać styków gniazd znajdujących się na obudowie urządzenia. Wyładowanie elektrostatyczne moŝe spowodować trwałe uszkodzenie urządzenia. 4. Instalacja sprzętu 4.1 Zasilanie Przełącznik światłowodowy jest zasilany z wbudowanego zasilacza. Przy pomocy załączonego przewodu zasilania naleŝy podłączyć urządzenie do sieci ~230V 50 Hz. 4.2 Oprogramowanie Do prawidłowego funkcjonowania przełącznika nie jest wymagane instalowanie dodatkowego oprogramowania. 4.3 Środowisko pracy Przełącznik światłowodowy został zaprojektowany do pracy w warunkach domowych i biurowych. NaleŜy zadbać, aby urządzenie umieszczone było w sposób zapewniający dobry przepływ powietrza i łatwy dostęp do portów. Powietrze powinno być wolne od zanieczyszczeń, a urządzenie nie powinno znajdować się w bezpośredniej bliskości źródeł ciepła (piece, grzejniki, bezpośrednie nasłonecznienie) bądź urządzeń generujących zakłócenia elektromagnetyczne (silniki, telewizory, itp.). 4.4 Wskaźniki LED Przełącznik światłowodowy naleŝy umieścić w taki sposób, by było widać diody kontrolne umieszczone na przednim panelu urządzenia. Opis diod LED: POWER LINK / ACT - świecenie ciągłe oznacza włączone zasilanie. - świecenie ciągłe oznacza poprawne podłączenie innego urządzenia do portu, - świecenie pulsacyjne oznacza przesyłanie pakietów przez port. 5. Instalacja okablowania Dla połączenia przełącznika sieciowego z innymi urządzeniami sieciowymi zaleca się stosowanie przyłączy odpowiednich dla typu wbudowanych weń portów. Specyfikacja przyłączy: - maksymalna długość zastosowanego przyłącza: a) wielomodowy (MM) do 2 kilometrów, b) jednomodowy (SM) do 20 kilometrów. 6. Praca z przełącznikiem sieciowym Dostęp do opcji zarządzania przełącznikiem moŝna zrealizować na cztery sposoby: poprzez konsolę, poprzez HTTP, za pomocą Telnetu oraz z wykorzystaniem protokołu SNMP. 3

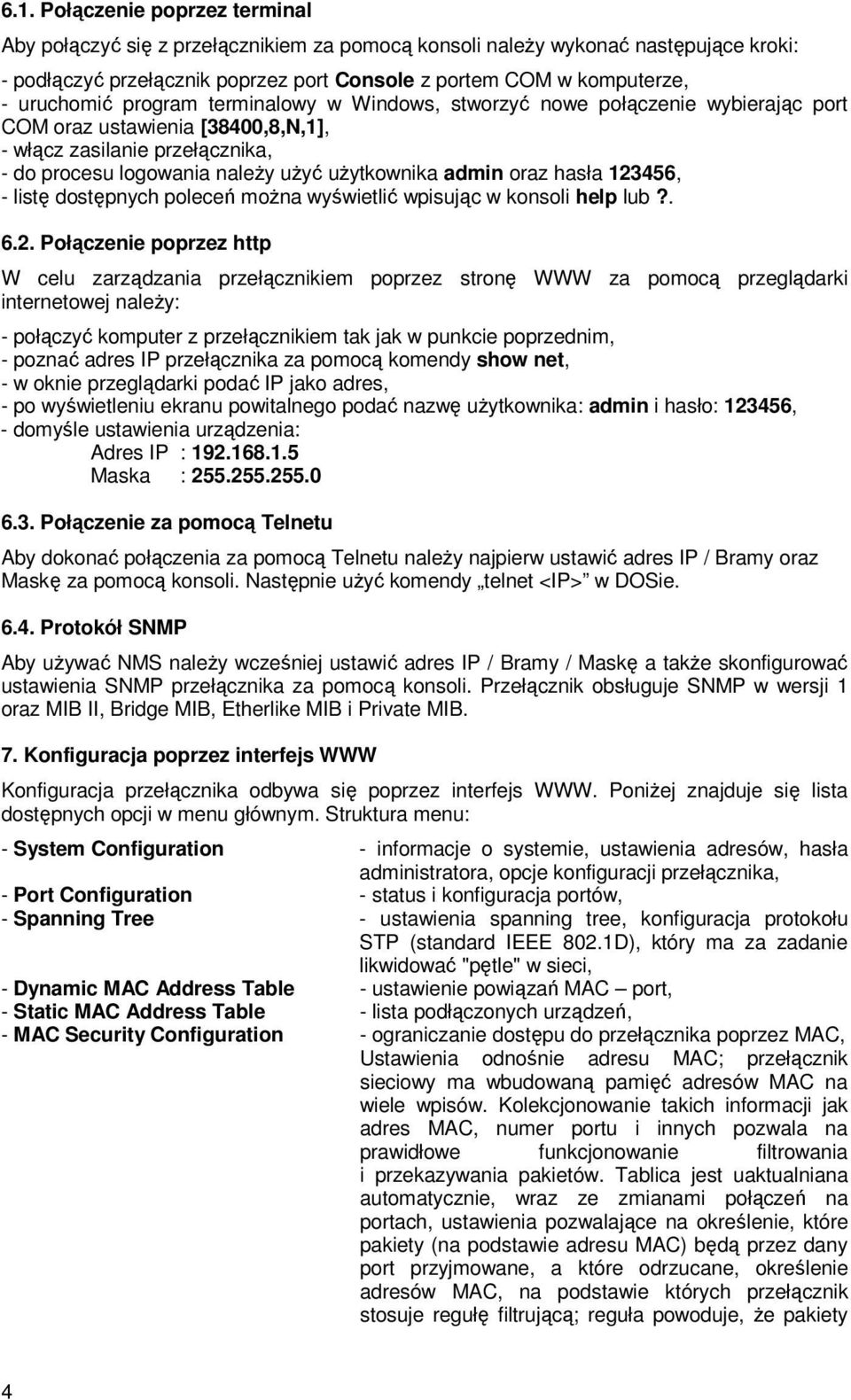

4 6.1. Połączenie poprzez terminal Aby połączyć się z przełącznikiem za pomocą konsoli naleŝy wykonać następujące kroki: - podłączyć przełącznik poprzez port Console z portem COM w komputerze, - uruchomić program terminalowy w Windows, stworzyć nowe połączenie wybierając port COM oraz ustawienia [38400,8,N,1], - włącz zasilanie przełącznika, - do procesu logowania naleŝy uŝyć uŝytkownika admin oraz hasła , - listę dostępnych poleceń moŝna wyświetlić wpisując w konsoli help lub? Połączenie poprzez http W celu zarządzania przełącznikiem poprzez stronę WWW za pomocą przeglądarki internetowej naleŝy: - połączyć komputer z przełącznikiem tak jak w punkcie poprzednim, - poznać adres IP przełącznika za pomocą komendy show net, - w oknie przeglądarki podać IP jako adres, - po wyświetleniu ekranu powitalnego podać nazwę uŝytkownika: admin i hasło: , - domyśle ustawienia urządzenia: Adres IP : Maska : Połączenie za pomocą Telnetu Aby dokonać połączenia za pomocą Telnetu naleŝy najpierw ustawić adres IP / Bramy oraz Maskę za pomocą konsoli. Następnie uŝyć komendy telnet <IP> w DOSie Protokół SNMP Aby uŝywać NMS naleŝy wcześniej ustawić adres IP / Bramy / Maskę a takŝe skonfigurować ustawienia SNMP przełącznika za pomocą konsoli. Przełącznik obsługuje SNMP w wersji 1 oraz MIB II, Bridge MIB, Etherlike MIB i Private MIB. 7. Konfiguracja poprzez interfejs WWW Konfiguracja przełącznika odbywa się poprzez interfejs WWW. PoniŜej znajduje się lista dostępnych opcji w menu głównym. Struktura menu: - System Configuration - informacje o systemie, ustawienia adresów, hasła administratora, opcje konfiguracji przełącznika, - Port Configuration - status i konfiguracja portów, - Spanning Tree - ustawienia spanning tree, konfiguracja protokołu STP (standard IEEE 802.1D), który ma za zadanie likwidować "pętle" w sieci, - Dynamic MAC Address Table - ustawienie powiązań MAC port, - Static MAC Address Table - lista podłączonych urządzeń, - MAC Security Configuration - ograniczanie dostępu do przełącznika poprzez MAC, Ustawienia odnośnie adresu MAC; przełącznik sieciowy ma wbudowaną pamięć adresów MAC na wiele wpisów. Kolekcjonowanie takich informacji jak adres MAC, numer portu i innych pozwala na prawidłowe funkcjonowanie filtrowania i przekazywania pakietów. Tablica jest uaktualniana automatycznie, wraz ze zmianami połączeń na portach, ustawienia pozwalające na określenie, które pakiety (na podstawie adresu MAC) będą przez dany port przyjmowane, a które odrzucane, określenie adresów MAC, na podstawie których przełącznik stosuje regułę filtrującą; reguła powoduje, Ŝe pakiety 4

5 z określonymi tutaj adresami MAC będą przyjmowane na wszystkich portach, - Port-based LAN - konfiguracja portowego VLAN-u, ustawienia metody filtracji port-based dla VLAN, przydzielanie portów wyjścia dla kaŝdego portu wejścia, Q VLAN Configuration - konfiguracja VLAN-u, ustawienia Virtual Local Area Network pozwalające na podział jednego fizycznego LAN-u na części i zdecydowanie o tym, które z komputerów mają mieć do siebie nawzajem dostęp, - Static 802.1Q VLAN - tworzenie grup VLAN-u Q VLAN Table - informacje o tablicy VLAN, x Configuration - ograniczanie dostępu poprzez identyfikację, ustawienia sposobu dostępu do sieci dla hostów na poziomie portów, - Protected Port Setting - oznaczanie portów jako chronione, izolowanie ruchu pomiędzy portami, - Trunk - ustawienia Trunk-a, ustawienia funkcji łączenia portów w jedno łącze, dzięki której moŝliwe jest uzyskanie przepływności równej krotności przepływności poszczególnych portów, - Mirror - ustawienia mirroringu portów, - QoS - konfiguracja funkcji Quality of Service, Wartość współczynnika QoS zaleŝy od takich parametrów jak: opóźnienia komórek, zmiany opóźnień czy stopień utraty pakietów. Jakość obsługi telekomunikacyjnej (QoS) klasyfikuje się według kilku poziomów obsługi transmitowanego ruchu pakietów, usług pogrupowanych w klasy, - Rate Control - ograniczanie pasma, - Storm Control - moŝliwość ograniczenia rozsyłania ramek broadcast / multicast - SNMP - ustawienia protokołu Simple Network Management Protocol, - IGMP - ustawienia protokołu Internet Group Management Protocol (przyporządkowanie grupie portów wspólnego adresu IP multicast group), - Statistics - statystyki ruchu w sieci, - Tools - zapisywanie, przywracanie ustawień systemu, 8. Konserwacja Przełącznik światłowodowy nie wymaga dodatkowych czynności konserwacyjnych. Zalecamy umieszczenie go na trwałej podstawie i takie poprowadzenie przewodów zasilania, aby nie mogły być przypadkowo uszkodzone przez operatora lub osoby postronne. 9. Informacja dla uŝytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych (dotyczy gospodarstw domowych) Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, Ŝe niesprawnych urządzeń elektrycznych lub elektronicznych nie moŝna wyrzucać razem z odpadami gospodarczymi. Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego uŝycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. W niektórych krajach produkt moŝna oddać lokalnemu dystrybutorowi podczas zakupu innego urządzenia. Prawidłowa utylizacja urządzenia umoŝliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które moŝe być 5

6 zagroŝone przez nieodpowiednie postępowanie z odpadami. Szczegółowe informacje o najbliŝszym punkcie zbiórki moŝna uzyskać u władz lokalnych. Nieprawidłowa utylizacja odpadów zagroŝona jest karami przewidzianymi w odpowiednich przepisach lokalnych. W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliŝszym punktem sprzedaŝy lub dostawcą, którzy udzielą dodatkowych informacji. 10. Parametry techniczne Przełącznik światłowodowy RP-F0802TS RP-F0802TL RP-F0802CS RP-F0802CL Numer Atel #05972 #05973 #05974 #05975 Standardy Porty miedziane IEEE 802.3/u/ab/z IEEE 802.1D/P/Q/x 1x 10/100/1000 Mbps RJ-45 Porty światłowodowe FX MM, SX MM FX MM, LX MM FX SM, SX SM FX SM, LX SM Przełączanie / prędkość Kontrola przepływności pakietów Obsługa VLAN Kontrola przepustowości Bezpieczeństwo / jakość transmisji Zarządzanie Store and Forward Flow-Control, Back-Pressure port-based, tag-based / 256 grup Port Trunking, Bandwidth Control QoS, Spanning Tree, Port Mirroring, IGMP snooping, Broadcast Storm Control WWW, konsola, telnet, SNMP v1/2c Pojemność przełączania [Gbps] 3,6 Pamięć adresów MAC 8000 Pamięć bufora / operacyjna [kb] 2048 Typ obudowy Wymiary zewnętrzne desktop 9", metal 250x117x37 mm Dopuszczalna temperatura pracy 0 C 40 C Dopuszczalna wilgotność otoczenia Zasilanie Certyfikaty Producent 10% 90%, niekondensująca wbudowane, ~230V AC 50Hz CE Repotec Pomimo dołoŝenia wszelkich starań nie gwarantujemy, Ŝe publikowane w niniejszej instrukcji informacje są wolne od błędów. W celu weryfikacji danych i uzyskania szczegółowych informacji dotyczących niniejszego urządzenia prosimy o odwiedzenie strony Atel Electronics dr/jk/
