1 Miernik nat enia d wi ku INSTRUKCJA OBS UGI wersja 1.1

2 VA8080 SPIS TRE CI Wst p... 3 Bezpiecze stwo u ytkowania Zawarto opakowania Zasady bezpiecze stwa rodowisko pracy Budowa urz dzenia Opis urz dzenia Wskazania wy wietlacza Zasilanie Wykonywanie pomiarów Konserwacja Wymiana baterii Sk adowanie zu ytego sprz tu Specyfikacja techniczna

3 VA8080 Wst p Multimetr VA8080 to precyzyjne urz dzenie umo liwiaj ce pomiar nat enia d wi ku. Bezpiecze stwo u ytkowania Przed uruchomieniem przyrz du lub wykonaniem pomiaru nale y zapozna si dok adnie z instrukcj obs ugi. Urz dzenie zosta o poddane obowi zkowej ocenie zgodno ci, spe nia zasadnicze wymagania zawarte w europejskich Dyrektywach Nowego Podej cia i posiada oznakowanie CE. 1. Zawarto opakowania - miernik VA8080, - etui, - angielska wersja instrukcji obs ugi, - niniejsza wersja instrukcji obs ugi. Podczas dostawy nale y upewni si, e opakowanie nie jest uszkodzone. W przypadku stwierdzonych uszkodze nale y niezw ocznie skontaktowa si z dostawc. Prosimy równie o sprawdzenie zgodno ci zawarto ci opakowania z powy ej zamieszczon list. 2. Zasady bezpiecze stwa Urz dzenie zosta o zaprojektowane i wyprodukowane z najwy sza staranno ci o bezpiecze stwo osób instaluj cych i u ytkuj cych. Dla zapewnienia bezpiecze stwa pracy, nale y stosowa si do wszelkich wskaza zawartych w tej instrukcji. Urz dzenie jest zgodne z przepisami w zakresie bezpiecze stwa u ytkowania urz dze elektrycznych. W celu zapewnienia podstawowych wymogów bezpiecze stwa obs ugi przyrz du nale y stosowa si do poni szych zasad: - Przyrz d nale y zabezpieczy przed dost pem dzieci i osób niepowo anych. - Je eli przyrz d zostanie przeniesiony z miejsca o ni szej temperaturze do miejsca o wy szej temperaturze, wówczas wewn trz przyrz du mo e si skropli para wodna uniemo liwiaj c jego prawid owe funkcjonowanie i dlatego nale y odczeka, a wilgo odparuje. - Zabrania si u ywania przyrz du w obszarach du ej wilgotno ci, zasolenia, dzia ania oparów toksycznych, atwopalnych lub r cych. - Gdy urz dzenie nie jest wykorzystywane przez d u szy czas, nale y wyj z obudowy baterie. - Automatyczny tryb okre lania zakresu pomiaru (30-120dB) nie jest odpowiedni do pomiarów nag ych d wi ków. - W wietrznych miejscach nale y u ywa os ony na miernik redukuj cej zak ócenia pomiaru. - Po wy czeniu urz dzenia nale y odczeka 2 sekundy przed jego ponownym w czeniem. 3

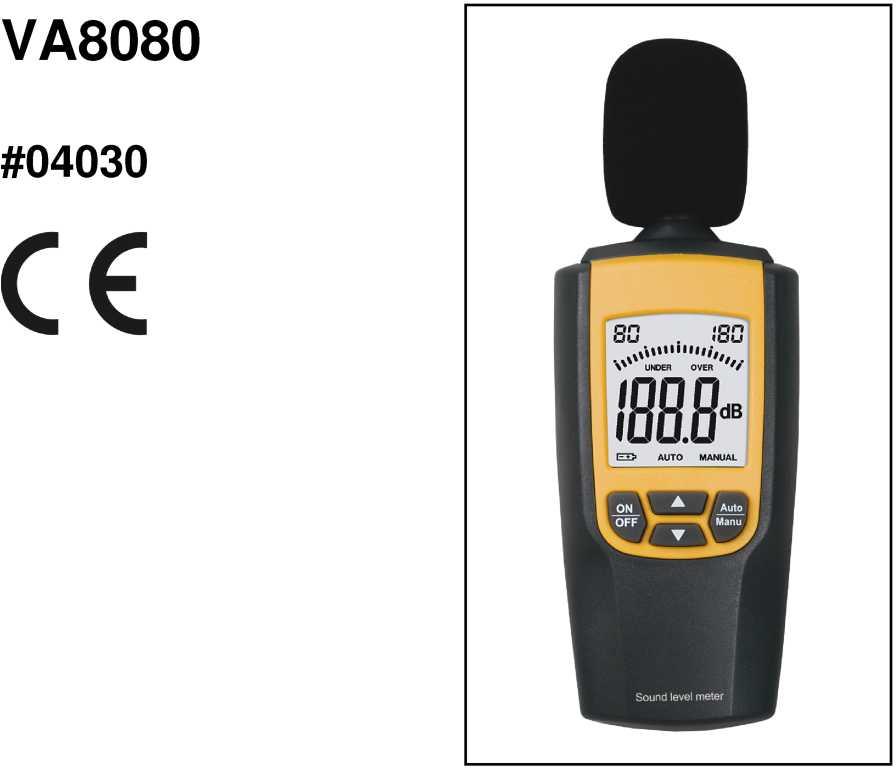

4 Symbole i oznaczenia zwi zane z bezpiecze stwem u ytkowania: VA8080 OSTRZE ENIE: Przed uruchomieniem przyrz du lub wykonaniem pomiaru nale y zapozna si dok adnie z instrukcj obs ugi. Nie zastosowanie si do tego polecenia mo e spowodowa uszkodzenie lub zniszczenie urz dzenia. Zgodno z dyrektywami Unii Europejskiej. 3. rodowisko pracy Miernik nie jest urz dzeniem wodoszczelnym. U ywanie go w pomieszczeniach o du ej wilgotno ci powietrza lub zanurzenie w cieczy mo e spowodowa jego uszkodzenie. Dokonanie przez u ytkownika jakichkolwiek w asnych zmian w urz dzeniu mo e spowodowa utrat mo liwo ci jego legalnego u ytkowania. 4. Budowa urz dzenia 4.1. Opis urz dzenia 1) os ona 2) czujnik do pomiaru nat enia d wi ku 3) wy wietlacz LCD 5) przyciski funkcyjne Sound level meter 4.2 Wskazania wy wietlacza 1) podzia ka analogowa 2) UNDER - wskazanie wysokiego zakresu pomiaru 3) OVER - wskazanie niskiego zakresu pomiaru 4) Wynik pomiaru 5) AUTO - tryb automatyczny 6) MANUAL - tryb r czny 7) db - jednostka pomiaru 8) wska nik niskiego stanu baterii 4

5 VA Zasilanie Miernik zasilany jest trzema bateriami 1,5V AAA. W trakcie wymiany baterii urz dzenie powinno by wy czone. 5. Wykonywanie pomiarów Aby w czy urz dzenie nale y wcisn przycisk ON/OFF. Po chwilowym wy wietleniu wszystkich symboli na wy wietlaczu, urz dzenie rozpocznie prac w trybie automatycznym. Na górze wy wietlacza zostanie wy wietlony aktualny zakres pomiaru, stopie nat enia w uwzgl dnionym zakresie (na podzia ce analogowej) oraz dok adny wynik pomiaru w db. Symbol UNDER lub OVER oznacza, i wynik pomiaru nie mie ci si w okre lonym zakresie i jest odpowiednio ni szy lub wy szy od warto ci granicznych zakresu pomiaru. Aby ustawi r czny tryb dla okre lenia zakresu pomiaru, nale y cisn przycisk AUTO/MANU, a nast pnie skorzysta z przycisków oraz Gdy zakres pomiaru jest za wysoki, nale y przyciska symbol do momentu, a symbol UNDER zniknie. Gdy zakres pomiaru jest za niski, nale y przyciska symbol do momentu, a symbol OVER zniknie. Aby wróci do trybu automatycznego, nale y wcisn przycisk AUTO/MANU. Aby wy czy urz dzenie, nale y wcisn przycisk ON/OFF. Miernik posiada tak e funkcj automatycznego wy czania po 2 minutach bezczynno ci. 6. Konserwacja Do czyszczenia urz dzenia nale y u y wilgotnej ciereczki z agodnym detergentem lub antybakteryjnym myd em. Nie nale y zanurza urz dzenia w wodzie. 7. Wymiana baterii Niski stan baterii sygnalizowany jest pojawieniem si na wy wietlaczu symbolu ilsajl. Aby wymieni baterie, nale y najpierw wy czy urz dzenie. Nast pnie nale y zdj pokryw na obudowie i wymieni baterie zwracaj c szczególn uwag na polaryzacj. Usuni te baterie lub akumulatory sk adowa w wyznaczonym miejscu zbiórki. Symbol przekre lonego kosza na mieci, umieszczony na baterii lub opakowaniu, oznacza, e baterie nie powinny by traktowane jako zwyk e odpadki z gospodarstwa domowego. W dniu 12 czerwca 2009 r. wesz y w ycie przepisy ustawy z dnia 24 kwietnia 2009 r. o bateriach i akumulatorach (Dz. U. z 2009 r. Nr 79, poz. 666) ograniczaj ce negatywny wp yw baterii i akumulatorów na rodowisko poprzez redukcj ilo ci substancji niebezpiecznych w bateriach i akumulatorach oraz przez organizowanie systemu selektywnego ich zbierania. Stosuj c prawid ow utylizacj baterii i akumulatorów u ytkownik przyczynia si do zapobiegania potencjalnie negatywnym konsekwencjom dla rodowiska naturalnego i ludzkiego zdrowia, które mog yby powsta w przypadku nieprawid owej utylizacji baterii. Recykling materia ów przyczynia si do ochrony zasobów naturalnych. Symbole chemiczne oznaczaj ce rt (Hg) lub o ów (Pb) dodawane s, je eli bateria zawiera ponad 0,0005% rt ci lub 0,004% o owiu. Szczeg owe informacje dotycz ce recyklingu baterii mo na uzyska od organów samorz du 5

6 VA8080 lokalnego, w firmie zajmuj cej si usuwaniem odpadów lub w sklepie, gdzie produkt zosta zakupiony. 6

7 8. Sk adowanie zu ytego sprz tu VA8080 Informacja dla u ytkowników o pozbywaniu si urz dze elektrycznych i elektronicznych (dotyczy gospodarstw domowych). Przedstawiony symbol umieszczony na produktach lub do czonej do nich dokumentacji informuje, e niesprawnych urz dze elektrycznych lub elektronicznych nie mo na wyrzuca razem z odpadami gospodarczymi. Prawid owe post powanie w razie konieczno ci utylizacji, powtórnego u ycia lub odzysku podzespo ów polega na przekazaniu urz dzenia do wyspecjalizowanego punktu zbiórki, gdzie b dzie przyj te bezp atnie. W niektórych krajach produkt mo na odda lokalnemu dystrybutorowi podczas zakupu innego urz dzenia. Prawid owa utylizacja urz dzenia umo liwia zachowanie cennych zasobów i unikni cie negatywnego wp ywu na zdrowie i rodowisko, które mo e by zagro one przez nieodpowiednie post powanie z odpadami. Szczeg owe informacje o najbli szym punkcie zbiórki mo na uzyska u w adz lokalnych. Nieprawid owa utylizacja odpadów zagro ona jest karami przewidzianymi w odpowiednich przepisach lokalnych. W razie konieczno ci pozbycia si urz dze elektrycznych lub elektronicznych, prosimy skontaktowa si z najbli szym punktem sprzeda y lub dostawc, którzy udziel dodatkowych informacji. 7

8 9. Specyfikacja techniczna VA8080 Miernik VA8080 ^^^^^^^^^^^^^^^^^^^^H Numer Atel #04030 Zakres pomiarowy 30 db ^ 120 db Dok adno pomiaru ± 1,5 db (dla db) Max. wskazanie LCD 4 cyfry Okres próbkowania 2 Hz Zakres cz stotliwo ci 31.5 Hz ^ 8 khz Rozdzielczo 0,1 db Wybór zakresu automatyczny, r czny Bargraf tak Wska nik przekrocz. zakresu tak Wska nik baterii tak Automatyczne wy czanie tak Zasilanie 3x bateria 1,5V AAA Producent V&A 8
