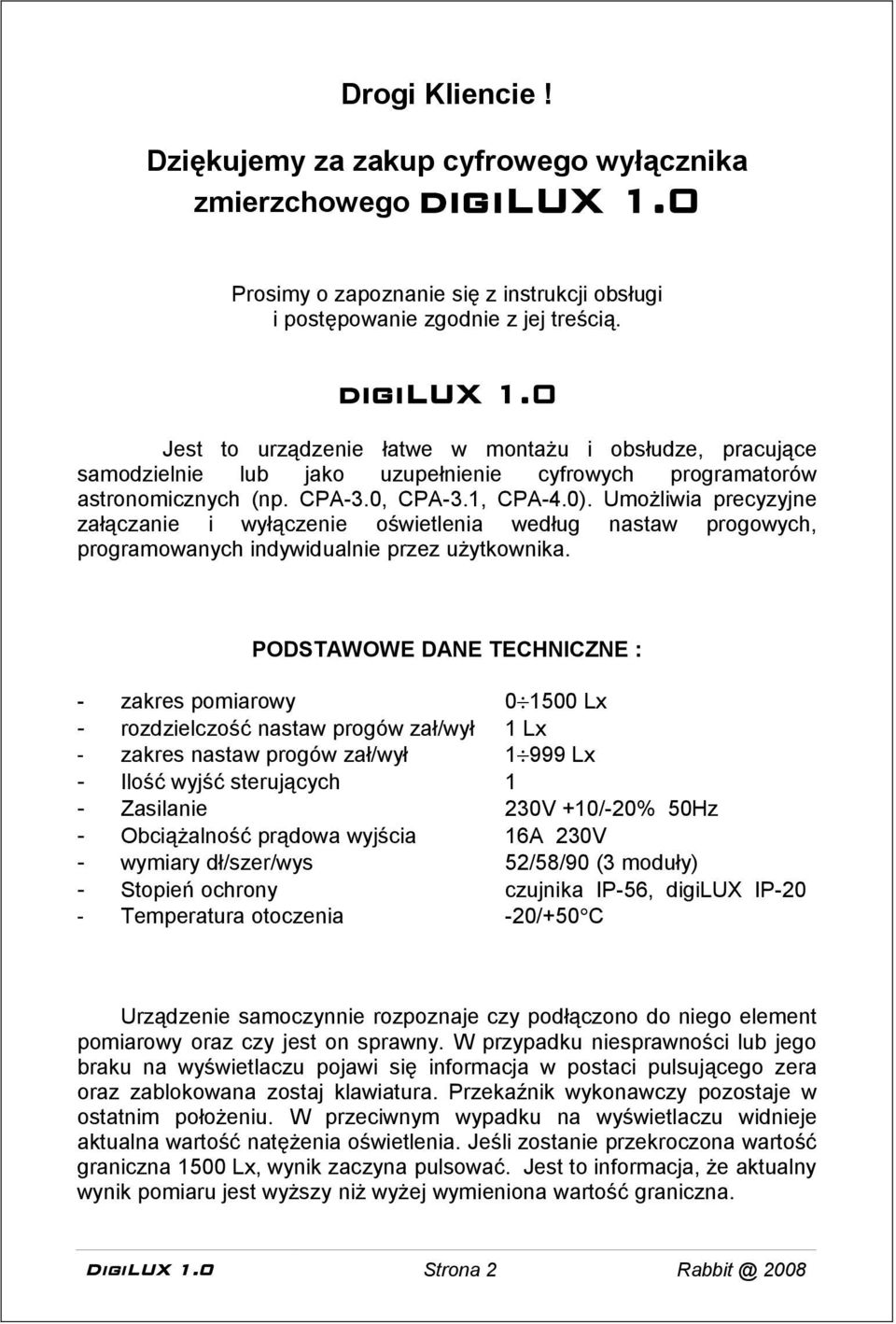

2 Drogi Kliencie! Dziękujemy za zakup cyfrowego wyłącznika zmierzchowego digilux 1.0 Prosimy o zapoznanie się z instrukcji obsługi i postępowanie zgodnie z jej treścią. digilux 1.0 Jest to urządzenie łatwe w montażu i obsłudze, pracujące samodzielnie lub jako uzupełnienie cyfrowych programatorów astronomicznych (np. CPA-3.0, CPA-3.1, CPA-4.0). Umożliwia precyzyjne załączanie i wyłączenie oświetlenia według nastaw progowych, programowanych indywidualnie przez użytkownika. PODSTAWOWE DANE TECHNICZNE : - zakres pomiarowy Lx - rozdzielczość nastaw progów zał/wył 1 Lx - zakres nastaw progów zał/wył Lx - Ilość wyjść sterujących 1 - Zasilanie 230V +10/-20% 50Hz - Obciążalność prądowa wyjścia 16A 230V - wymiary dł/szer/wys 52/58/90 (3 moduły) - Stopień ochrony czujnika IP-56, digilux IP-20 - Temperatura otoczenia -20/+50 C Urządzenie samoczynnie rozpoznaje czy podłączono do niego element pomiarowy oraz czy jest on sprawny. W przypadku niesprawności lub jego braku na wyświetlaczu pojawi się informacja w postaci pulsującego zera oraz zablokowana zostaj klawiatura. Przekaźnik wykonawczy pozostaje w ostatnim położeniu. W przeciwnym wypadku na wyświetlaczu widnieje aktualna wartość natężenia oświetlenia. Jeśli zostanie przekroczona wartość graniczna 1500 Lx, wynik zaczyna pulsować. Jest to informacja, że aktualny wynik pomiaru jest wyższy niż wyżej wymieniona wartość graniczna. DigiLUX 1.0 Strona

3 Przekaźnik cyfrowy załącza i wyłącza oświetlenie zgodnie z wartościami nastawionych progów (P1 i P2) przez użytkownika. USTAWIENIA FABRYCZNE! P1=20 Lx - poziom przy którym następuje załączenie oświetlenia. P2=25 Lx - poziom przy którym następuje wyłączenie oświetlenia. Jeśli natężenie oświetlenia obniży się poniżej progu P1, zaczyna pulsować kropka z prawej strony wyświetlacza. Sygnalizuje to, iż od tego momentu odliczany zostaje czas 1 min, po upływie którego zostanie załączony przekaźnik. Stan załączenia przekaźnika sygnalizowany jest poprzez ciągłe świecenie kropki. ZMIANA WARTOŚCI PROGÓW P1 i P2 Podczas programowania czas bezczynności (nieaktywność przycisków) powinien być krótszy niż 30s, w przeciwnym wypadku następuje automatyczne opuszczenie trybu programowania, bez zapamiętania nastawionych wartości. 1. Przycisnąć przycisk oznaczony symbolem "P" Na wyświetlaczu pojawi się na około 1 sekundę symbol P1. Jest to próg załączenia oświetlenia wyrażony w Lx, przy którym następuje załączenie przekaźnika wykonawczego. Kropka sygnalizuje możliwość zmian określonego parametru. 2. Za pomocą przycisków "+" lub "-" ustawić pożądaną wartość z przedziału Lx. Jednokrotne przyciśnięcie przycisku ("+" lub "-") zmienia ustawioną wartość o ± 1 Lx, natomiast przytrzymanie przycisku przez 3 sekundy powoduje zmianę wartości w tempie ±50 Lx/s. 3. Przycisnąć powtórnie przycisk "P". Na wyświetlaczu pojawi się na około 1 sekundę symbol P2. Jest to próg wyłączenia oświetlenia wyrażony w Lx, przy którym następuje wyłączenie przekaźnika wykonawczego. Kropka sygnalizuje możliwość zmian określonego parametru. 4. Za pomocą przycisków "+" lub "-" ustawić pożądaną wartość z przedziału Lx. Jednokrotne przyciśnięcie przycisku ("+" lub "-" ) zmienia ustawioną wartość o ±1 Lx, natomiast przytrzymanie przycisku przez 3 sekundy powoduje zmianę wartości w tempie ±50 Lx/s. Oczywiście nie jest możliwe ustawienie wartości mniejszej bądź równej niż dla progu P1. 5. Ponowne przyciśnięcie przycisku "P" zapamiętuje ustawione wcześniej wartości. Proces programowania zostaje zakończony, a na wyświetlaczu pojawia się aktualny poziom natężenia wyrażony w Lx. Jeśli z jakichkolwiek przyczyn podczas zapisywania nowych wartości wystąpi błąd zapisu, na wyświetlaczu na około 2 sekundy pojawi się 2008 Strona 3 DigiLUX 1.0

4 napis Err. Oznacza to, że aktualnie nastawiane wartości nie zostały zaakceptowane i procedurę należy wykonać powtórnie. UWAGA! Należy szczególnie ostrożnie podejść do procedury ustawiania progów załączenia i wyłączenia (P1 i P2). Jeśli czujnik pomiarowy będzie w polu świecenia załączanego źródła światła, należy ustawić odpowiednio większą różnicę w wartościach progów P1 i P2. Zbyt mała różnica, może spowodować, że po załączeniu źródła, wskutek wzrostu natężenia oświetlenia nastąpi wyłączenie źródła ze względu na przekroczenie wartości progu P2. Taka sytuacja może wystąpić jeżeli wartości progów ustawiono np: P1=1 Lx i P2=2 Lx, a czujnik umieszczono w polu świecenia źródła. Bezpiecznie jest wówczas powiększyć wartość progu o kilka Lx. Jeżeli natomiast czujnik pomiarowy nie znajduje się w polu świecenia źródła, to takie ustawienia są dopuszczalne. ODCZYT WARTOŚCI PROGOWYCH P1 i P2 W celu odczytu wartości progowych, należy wykonać prawie identyczną czynność jak podczas zmian ich wartości. 1. Przycisnąć przycisk oznaczony symbolem "P" 2. Na wyświetlaczu pojawi się na około 1 sekundę symbol P1. Jest to próg załączenia oświetlenia wyrażony Lx, przy którym następuje załączenie przekaźnika wykonawczego, a następnie wyświetlona zostanie wartość liczbowa tego progu. 3. Przycisnąć powtórnie przycisk "P". Na wyświetlaczu pojawi się na około 1 sekundę symbol P2. Jest to próg wyłączenia oświetlenia wyrażony w Lx, przy którym następuje wyłączenie przekaźnika wykonawczego, a następnie wyświetlona zostanie wartość liczbowa tego progu. 4. Ponownie przycisnąć przycisk "P". Na wyświetlaczy pojawi się bieżąca wartość natężenia oświetlenia wyrażona w Lx. Różnica zatem polega na tym, że nie modyfikujemy wyświetlanych wartości, tylko przechodzimy kolejny krok do przodu poprzez naciskanie przycisku oznaczonego symbolem "P". CZUJNIK POMIAROWY Czujnik pomiarowy umieszczony jest w wodoszczelnej osłonie. W celu połączenia czujnika z jednostką centralną, należy odkręcić górną pokrywę i dowolnym przewodem dwużyłowym wykonać połączenie pomiędzy zaciskami czujnika oraz zaciskami (3) i (4) jednostki centralnej. Polaryzacja połączenia w tym przypadku nie ma znaczenia. DigiLUX 1.0 Strona

5 Wynik pomiaru natężenia oświetlenia eksponowany na wyświetlaczu, jest uśredniany z przedziału 4 sekund, co zdecydowanie zwiększa dokładność pomiaru. Zatem odświeżanie wyniku pomiaru odbywa się co cztery sekundy. SPOSÓB PODŁĄCZENIA L1 PEN WYMIARY ZEWNĘTRZNE Strona 5 DigiLUX 1.0

6 INFORMACJE DODATKOWE Rabbit s.c. deklaruje, że produkt jest zaprojektowany i wykonany zgodnie z normą bezpieczeństwa użytkowania EN Użycie symbolu WEEE (przekreślony symbol pojemnika na śmieci) oznacza, że niniejszy produkt nie może być traktowany jako odpad domowy. Po zakończeniu użytkowania produktu należy się go pozbyć w osobnym, specjalnie do tego przeznaczonym punkcie. W celu uzyskania bardziej szczegółowych informacji dotyczących recyklingu niniejszego produktu należy skontaktować się z przedstawicielem władz lokalnych, dostawcą usług utylizacji odpadów lub sklepem, gdzie nabyto produkt. Zapewniając prawidłową utylizację pomagasz chronić środowisko naturalne. DigiLUX 1.0 Strona
