INSTRUKCJA OBSŁUGI KONSOLA KVM, 15" LCD, 1U POJEDYNCZA SZYNA

Transkrypt

1 INSTRUKCJA OBSŁUGI KONSOLA KVM, 15" LCD, 1U POJEDYNCZA SZYNA KSR KSR KSR #05773 #05774 #05775 wersja 1.2

2 Wstęp Konsole KVM są idealnym rozwiązaniem dla administratorów sieci zarządzających wieloma serwerami (platformami). Urządzenia są zaopatrzone w 15 calowe wyświetlacze LCD z kolorową aktywną matrycą TFT, ultra płaską klawiaturę i touchpad, zapewniając przyjazne i niezawodne środowisko pracy. Wszystkie te funkcje zostały zintegrowane w odpornej konstrukcji, zajmującej tylko 1U miejsca w szafie 19". Konsole KVM są zaawansowane technologicznie i zapewniają najwyŝszą jakość obrazu. Odporna obudowa chroni monitor przed uszkodzeniami mechanicznymi i zapewnia łatwy dostęp do ustawień za pomocą przycisków znajdujących się na bocznej krawędzi przedniego panelu. Konsole zapewniaja stabilny obraz, a plamka wielkości 0,297 mm i ergonomiczne matryce wykonane w technologi TFT gwarantują najwyŝszą jakość obrazu, nawet przy wysokich rozdzielczościach. Monitory LCD, w przeciwieństwie do CRT, są odporne na działanie pól magnetycznych. Dodatkowo konsole wspierają technologię "Plug and Play". OstrzeŜenie NaleŜy zapewnić bezpieczne warunki pracy urządzenia. Dokonanie przez uŝytkownika jakichkolwiek własnych zmian w urządzeniu moŝe spowodować jego nieprawidłowe funkcjonowanie i utratę gwarancji. Bezpieczeństwo uŝytkowania Urządzenie zostało zaprojektowane i wyprodukowane z najwyŝszą starannością o bezpieczeństwo osób instalujących i uŝytkujących. Dla zapewnienia bezpieczeństwa pracy, naleŝy stosować się do wszelkich wskazań zawartych w tej instrukcji jak i instrukcjach obsługi urządzeń towarzyszących (np. komputera PC). 1. Zawartość opakowania - konsola KVM LCD, 15, 1U, RACK 19, - zestaw do montaŝu, - kabel 1,8 m (PS/2 mysz, PS/2 klawiatura, DB15 VGA), - przewód zasilający, - instrukcja obsługi, - skrócona instrukcja obsługi, - 2 x kluczyk do szuflady, - 6 x płaska śruba. Podczas dostawy naleŝy upewnić się, czy opakowanie nie jest uszkodzone. W przypadku stwierdzonych uszkodzeń naleŝy niezwłocznie skontaktować się z dostawcą. Prosimy równieŝ o sprawdzenie zgodności zawartości opakowania z powyŝej zamieszczoną listą. 2. Zawartość instrukcji Instrukcja ta zawiera opis konsol KVM KSR-11501, KSR i KSR z odpowiednimi procedurami instalacji, konfiguracji i uŝytkowania. Przed przystąpieniem do instalacji konsoli KVM naleŝy dokładnie przeczytać całość tej instrukcji, w szczególności zaś punkty poświęcone bezpieczeństwu. 3. Zasady bezpieczeństwa Konsole KVM KSR-11501, KSR i KSR są zgodne z przepisami w zakresie bezpieczeństwa uŝytkowania urządzeń elektrycznych. - gniazdo sieciowe musi być uziemione zgodnie z obowiązującymi przepisami, - przed przeniesieniem lub wykonywaniem innych operacji technicznych urządzenie naleŝy odłączyć od zasilania, - nie stosować uszkodzonych lub zuŝytych przewodów zasilania, gdyŝ powodują one znaczne zagroŝenie dla bezpieczeństwa uŝytkownika, 2

3 - prace instalacyjne muszą być wykonywane przez odpowiednio przeszkolony personel techniczny, - nie stosować urządzenia w miejscach występowania substancji łatwopalnych, - zabezpieczyć urządzenie przed dostępem dzieci lub osób niepowołanych, - upewnić się, Ŝe urządzenie zostało odpowiednio zamocowane, - urządzenie traktowane jest jako wyłączone dopiero po odłączeniu przewodów zasilania oraz przewodów łączących je z innymi urządzeniami, - jeśli urządzenie zostanie przeniesione z miejsca chłodnego do ciepłego, w jego wnętrzu moŝe skroplić się para wodna uniemoŝliwiając prawidłowe funkcjonowanie. NaleŜy wówczas odczekać, aŝ wilgoć odparuje. Uwaga: Nie naleŝy dotykać styków gniazd znajdujących się na obudowie urządzenia. Wyładowanie elektrostatyczne moŝe spowodować trwałe uszkodzenie urządzenia. 4. Instalacja sprzętu 4.1. Zasilanie Konsola KVM KSR zasilana jest przez dostarczony przewód zasilający, który naleŝy podłączyć do sieci prądu przemiennego ~230V 50Hz Oprogramowanie Konsola KVM KSR nie wymaga do pracy dodatkowego oprogramowania Środowisko pracy NaleŜy zadbać, aby urządzenie umieszczone było w sposób zapewniający dobry przepływ powietrza i łatwy dostęp do portów. Powietrze powinno być wolne od zanieczyszczeń, a urządzenie nie powinno znajdować się w bezpośredniej bliskości źródeł ciepła (piece, grzejniki, bezpośrednie nasłonecznienie) bądź urządzeń generujących zakłócenia elektromagnetyczne (silniki, telewizory itp.) Panel kontrolny Symbol Opis Przycisk włącz / wyłącz. Świecąca dioda LED sygnalizuje, Ŝe urządzenie jest włączone. Auto Up Down Menu Autodopasowanie wyświetlacza. Przejście do wcześniejszej funkcji. Przejście do kolejnej funkcji. Wejście do głównego menu Menu OSD wyświetlacza (On Screen Display) - Auto Tune - automatyczny wybór rozdzielczości i ustawień wyświetlacza, - Input Source - wyboru źródła sygnału, - Brightness - ustawienie jasności wyświetlacza, - Contrast - ustawienia kontrastu wyświetlacza, - Color - ustawienia kolorów wyświetlacza, - Position - ustawienia pozycji obrazu i menu OSD, - Language - wybór języka menu, - Recall - przywrócenie ustawień fabrycznych, - Exit - wyjście z menu MontaŜ konsoli w szafie 19" Przed przystąpieniem do montaŝu naleŝy sprawdzić, czy w opakowaniu znajdują się wszystkie części. Zestaw moŝna zainstalować w szafach 19 o głębokości od 504 do 1000 mm. 3

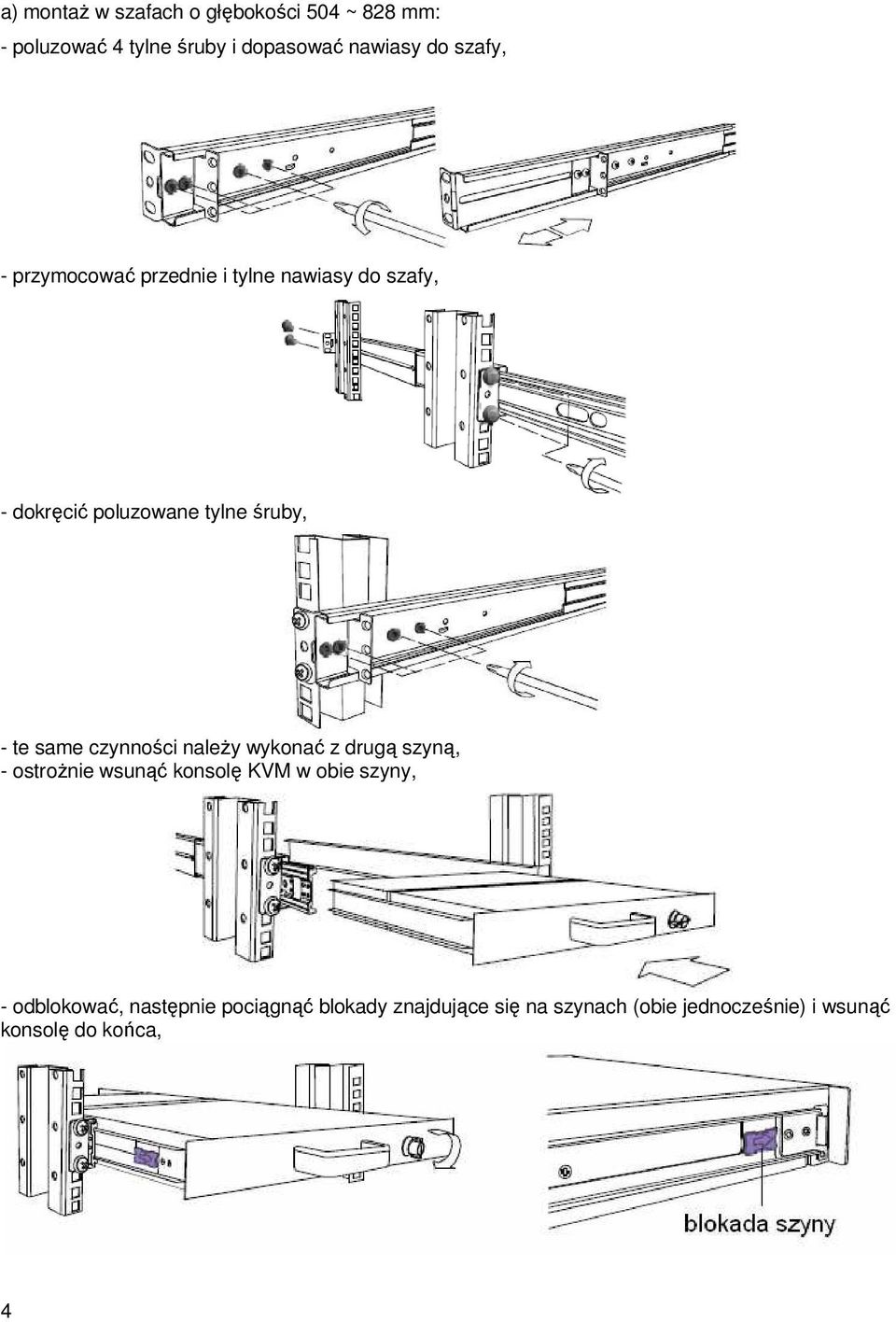

4 a) montaŝ w szafach o głębokości 504 ~ 828 mm: - poluzować 4 tylne śruby i dopasować nawiasy do szafy, - przymocować przednie i tylne nawiasy do szafy, - dokręcić poluzowane tylne śruby, - te same czynności naleŝy wykonać z drugą szyną, - ostroŝnie wsunąć konsolę KVM w obie szyny, - odblokować, następnie pociągnąć blokady znajdujące się na szynach (obie jednocześnie) i wsunąć konsolę do końca, 4

5 - przykręcić konsolę do tylnych nawiasów (z obu stron), - dokończyć instalację jak na rysunku poniŝej, b) montaŝ w szafie o głębokości 828 ~ 1000 mm: - odkręcić 6 tylnych śrub, - włoŝyć dłuŝszy nawias, dopasować go do szafy i dokręcić dwoma lub trzema śrubami, - te same czynności naleŝy wykonać z druga szyną, - kolejne czynności naleŝy wykonać jak w punkcie a). 5

6 4.7. DemontaŜ konsoli z szafy 19" - upewnić się, Ŝe konsola jest zablokowana, - odkręcić trzy tylne śruby (z obu stron), - odblokować konsolę, - wyciągnąć konsolę do jej zablokowania, - pociągnąć blokady znajdujące się na szynach (obie jednocześnie) i wsunąć konsolę do końca, - odblokować szynę i wsunąć ją do szafy. 6

7 4.8. Instalacja okablowania Aby połączyć konsolę KVM z komputerem naleŝy wykonać następujące czynności: - wyłączyć komputer, - połączyć konsolę KVM kablem video (VGA) z komputerem, - podłączyć klawiaturę i mysz odpowiednio do portów PS/2 keyboard i PS/2 mouse, - podłączyć kabel zasilający do konsoli i do sieci prądu przemiennego ~230 V 50 Hz. 5. Konserwacja Konsola KVM KSR nie wymaga Ŝadnych szczególnych czynności konserwacyjnych. Zalecamy umieszczenie jej w szafie 19 i takie poprowadzenie przewodów zasilania, aby nie mogły być przypadkowo uszkodzone przez operatora lub osoby postronne. 6. Informacja dla uŝytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych (dotyczy gospodarstw domowych) Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, Ŝe niesprawnych urządzeń elektrycznych lub elektronicznych nie moŝna wyrzucać razem z odpadami gospodarczymi. Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego uŝycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. W niektórych krajach produkt moŝna oddać lokalnemu dystrybutorowi podczas zakupu innego urządzenia. Prawidłowa utylizacja urządzenia umoŝliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które moŝe być zagroŝone przez nieodpowiednie postępowanie z odpadami. Szczegółowe informacje o najbliŝszym punkcie zbiórki moŝna uzyskać u władz lokalnych. Nieprawidłowa utylizacja odpadów zagroŝona jest karami przewidzianymi w odpowiednich przepisach lokalnych. W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliŝszym punktem sprzedaŝy lub dostawcą, którzy udzielą dodatkowych informacji. 7

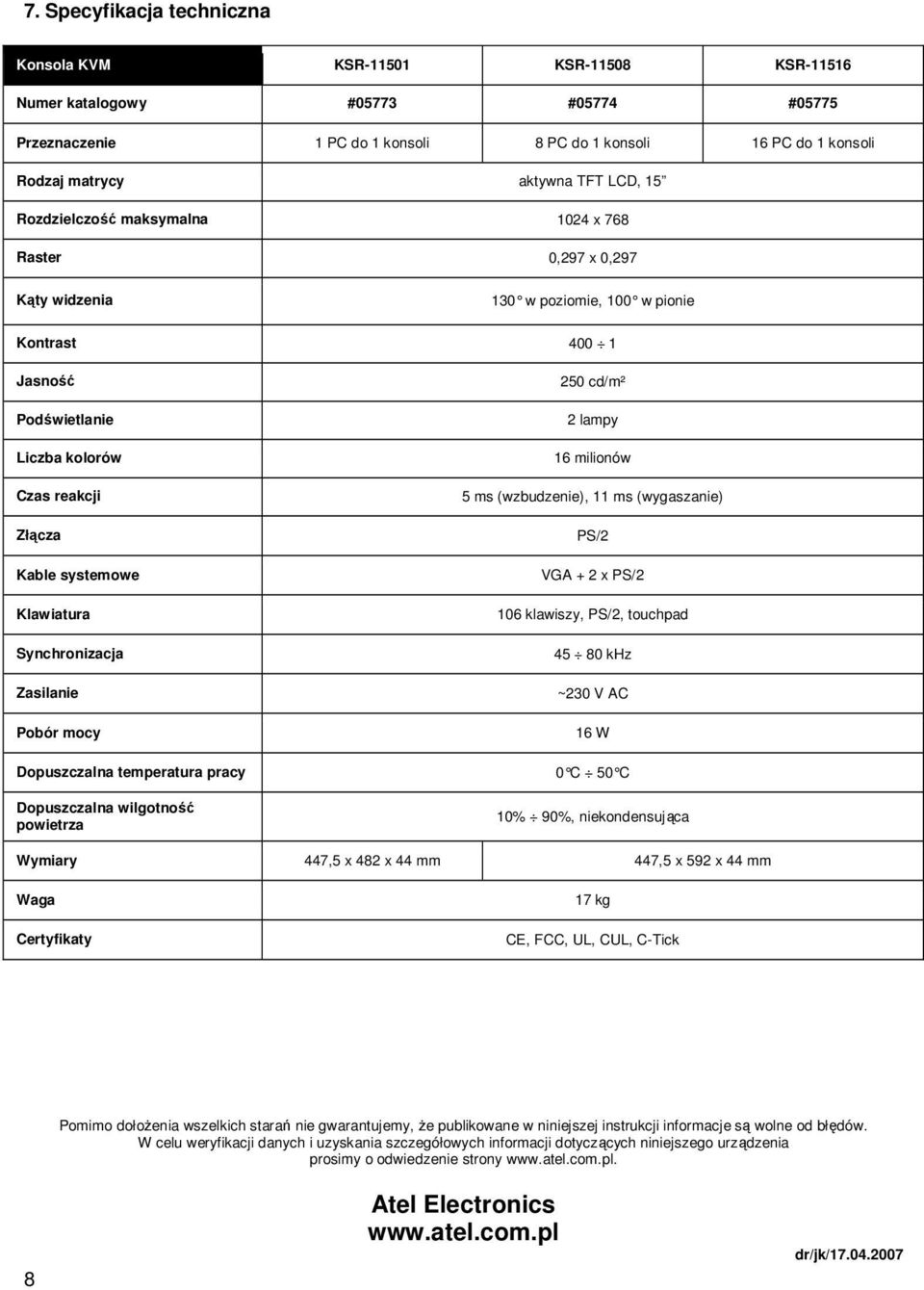

8 7. Specyfikacja techniczna Konsola KVM KSR KSR KSR Numer katalogowy #05773 #05774 #05775 Przeznaczenie 1 PC do 1 konsoli 8 PC do 1 konsoli 16 PC do 1 konsoli Rodzaj matrycy aktywna TFT LCD, 15 Rozdzielczość maksymalna 1024 x 768 Raster 0,297 x 0,297 Kąty widzenia 130 w poziomie, 100 w pionie Kontrast Jasność Podświetlanie Liczba kolorów Czas reakcji Złącza Kable systemowe Klawiatura Synchronizacja Zasilanie Pobór mocy 250 cd/m² 2 lampy 16 milionów 5 ms (wzbudzenie), 11 ms (wygaszanie) PS/2 VGA + 2 x PS/2 106 klawiszy, PS/2, touchpad khz ~230 V AC 16 W Dopuszczalna temperatura pracy 0 C 50 C Dopuszczalna wilgotność powietrza 10% 90%, niekondensująca Wymiary 447,5 x 482 x 44 mm 447,5 x 592 x 44 mm Waga Certyfikaty 17 kg CE, FCC, UL, CUL, C-Tick Pomimo dołoŝenia wszelkich starań nie gwarantujemy, Ŝe publikowane w niniejszej instrukcji informacje są wolne od błędów. W celu weryfikacji danych i uzyskania szczegółowych informacji dotyczących niniejszego urządzenia prosimy o odwiedzenie strony 8 Atel Electronics dr/jk/
