1 Przemys owe systemy ruroci gowe z PVC-U Katalog PVC-U 2012

2

3 Systemy ruroci gowe z PVC-U Rury 1 Kszta tki 5 Kszta tki przej ciowe 13 Kszta tki gwintowane 18 Dwuz czki 21 Tuleje ko nierzowe oraz ko nierze 37 Branch and Tapping Saddles 44 Kszta tki monta owe do AKPiA 45 Zawory kulowe typ Cz ci zamienne do zaworów kulowych typ Zawory 3-drogowe typ Cz ci zamienne do zaworów 3-drogowych typ Zawory dozuj ce typ Cz ci zamienne do zaworów dozuj cych typ

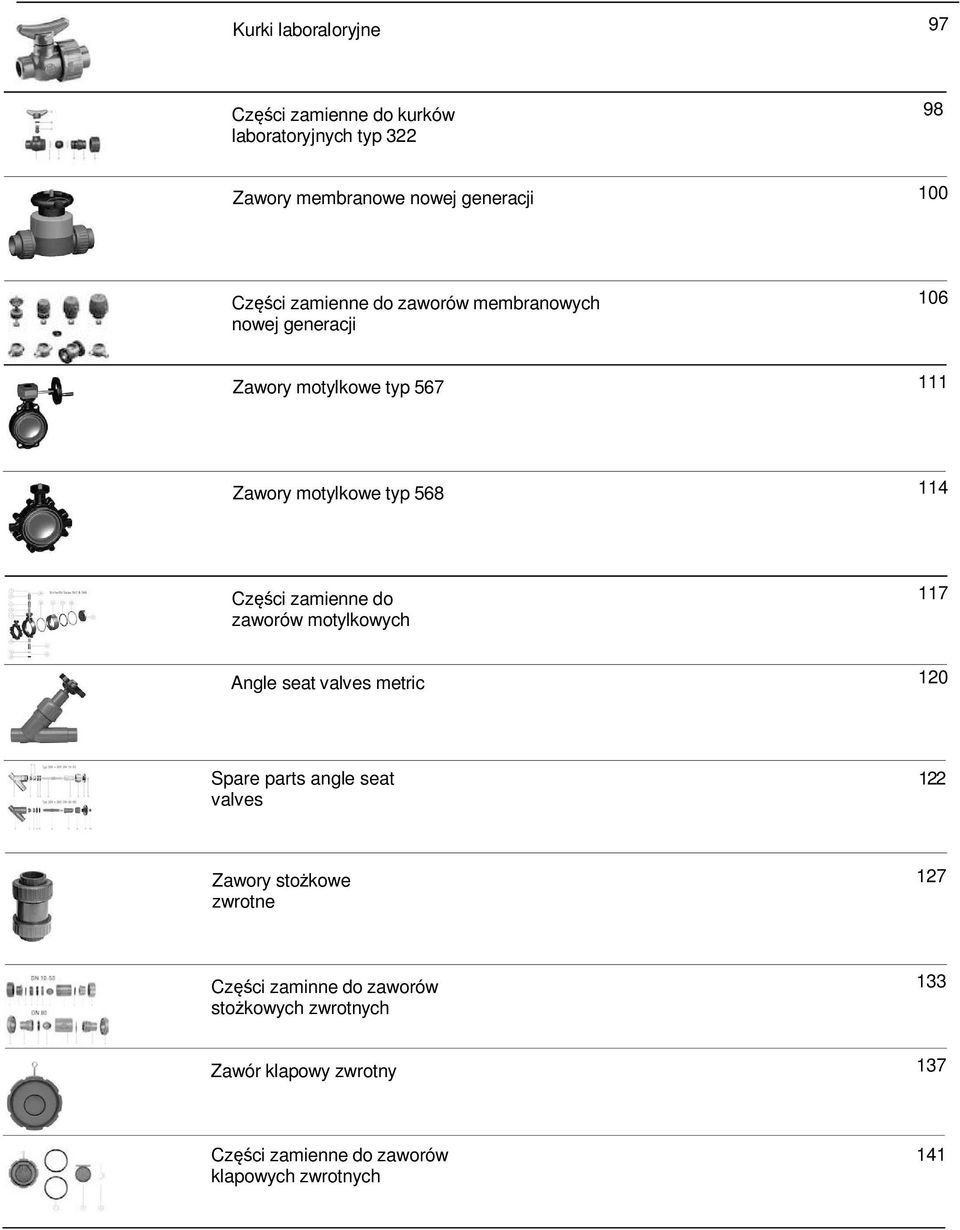

4 Kurki laboraloryjne 97 Cz ci zamienne do kurków laboratoryjnych typ Zawory membranowe nowej generacji 100 Cz ci zamienne do zaworów membranowych nowej generacji 106 Zawory motylkowe typ Zawory motylkowe typ Cz ci zamienne do zaworów motylkowych 117 Angle seat valves metric 120 Spare parts angle seat valves 122 Zawory sto kowe zwrotne 127 Cz ci zaminne do zaworów sto kowych zwrotnych 133 Zawór klapowy zwrotny 137 Cz ci zamienne do zaworów klapowych zwrotnych 141

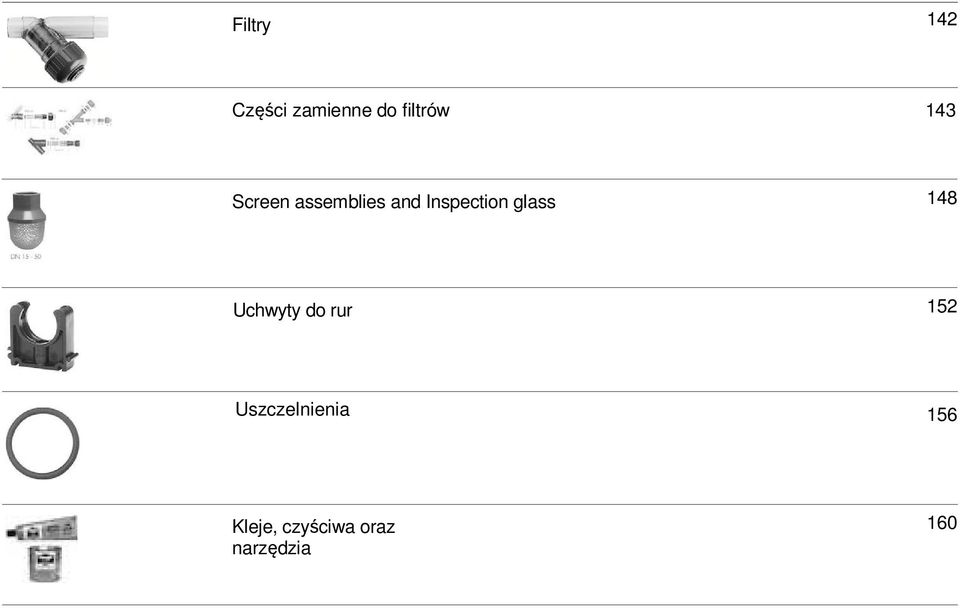

5 Filtry 142 Cz ci zamienne do filtrów 143 Screen assemblies and Inspection glass 148 Uchwyty do rur 152 Uszczelnienia 156 Kleje, czy ciwa oraz narz dzia 160

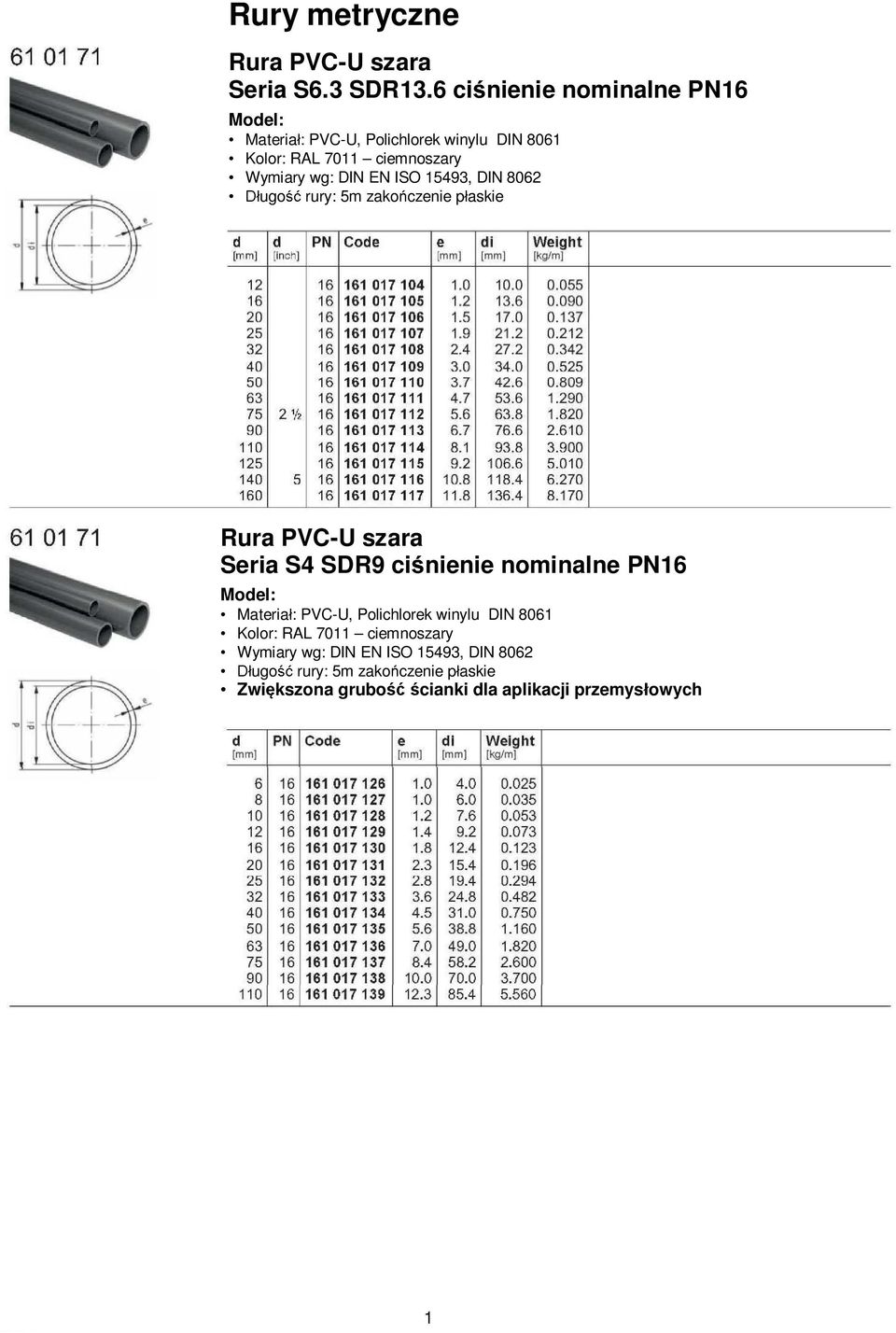

6 Rury metryczne Rura PVC-U szara Seria S6.3 SDR13.6 ci nienie nominalne PN16 Materia : PVC-U, Polichlorek winylu DIN 8061 Kolor: RAL 7011 ciemnoszary Wymiary wg: DIN EN ISO 15493, DIN 8062 ugo rury: 5m zako czenie p askie Rura PVC-U szara Seria S4 SDR9 ci nienie nominalne PN16 Materia : PVC-U, Polichlorek winylu DIN 8061 Kolor: RAL 7011 ciemnoszary Wymiary wg: DIN EN ISO 15493, DIN 8062 ugo rury: 5m zako czenie p askie Zwi kszona grubo cianki dla aplikacji przemys owych 1

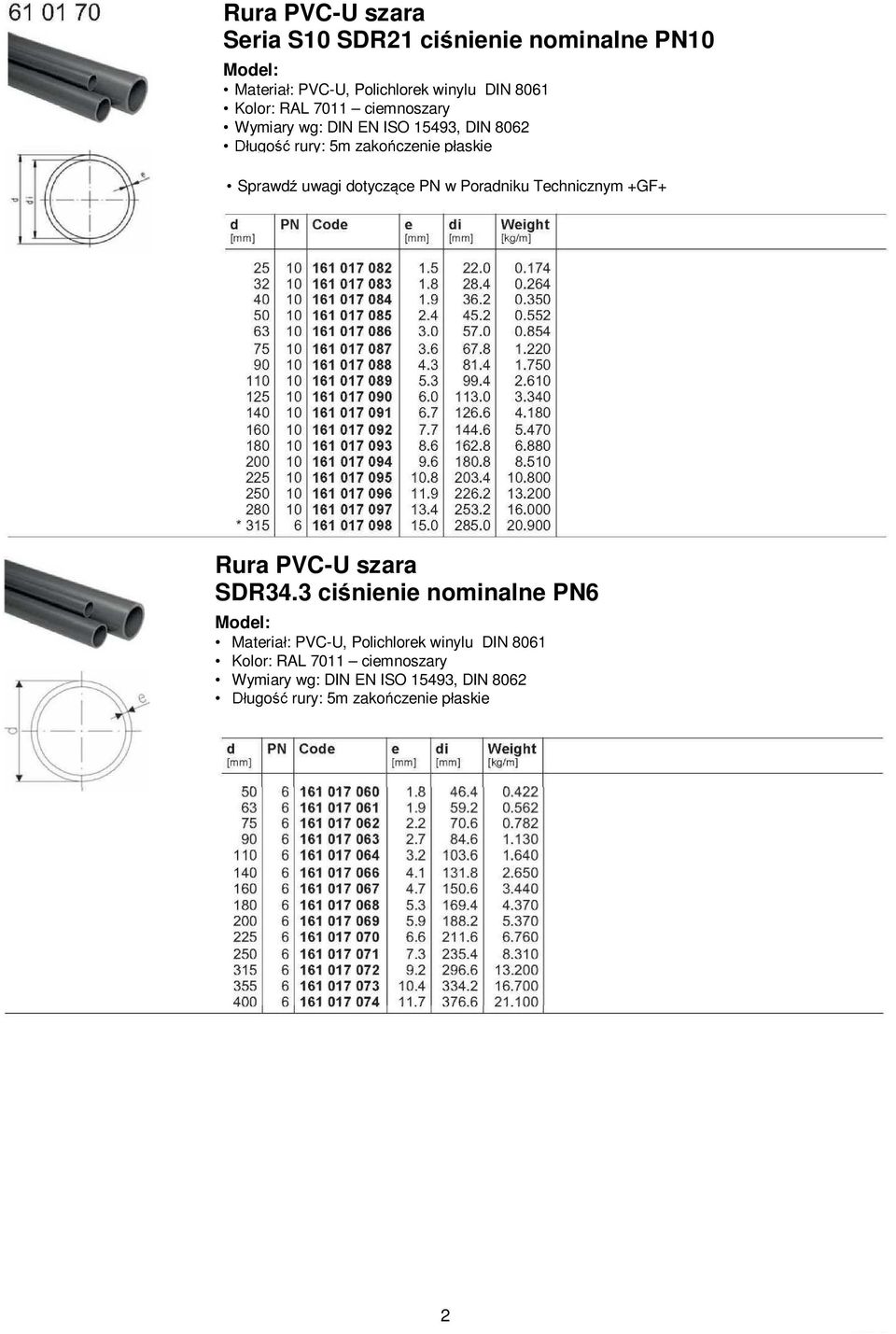

7 Rura PVC-U szara Seria S10 SDR21 ci nienie nominalne PN10 Materia : PVC-U, Polichlorek winylu DIN 8061 Kolor: RAL 7011 ciemnoszary Wymiary wg: DIN EN ISO 15493, DIN 8062 ugo rury: 5m zako czenie p askie Sprawd uwagi dotycz ce PN w Poradniku Technicznym +GF+ Rura PVC-U szara SDR34.3 ci nienie nominalne PN6 Materia : PVC-U, Polichlorek winylu DIN 8061 Kolor: RAL 7011 ciemnoszary Wymiary wg: DIN EN ISO 15493, DIN 8062 ugo rury: 5m zako czenie p askie 2

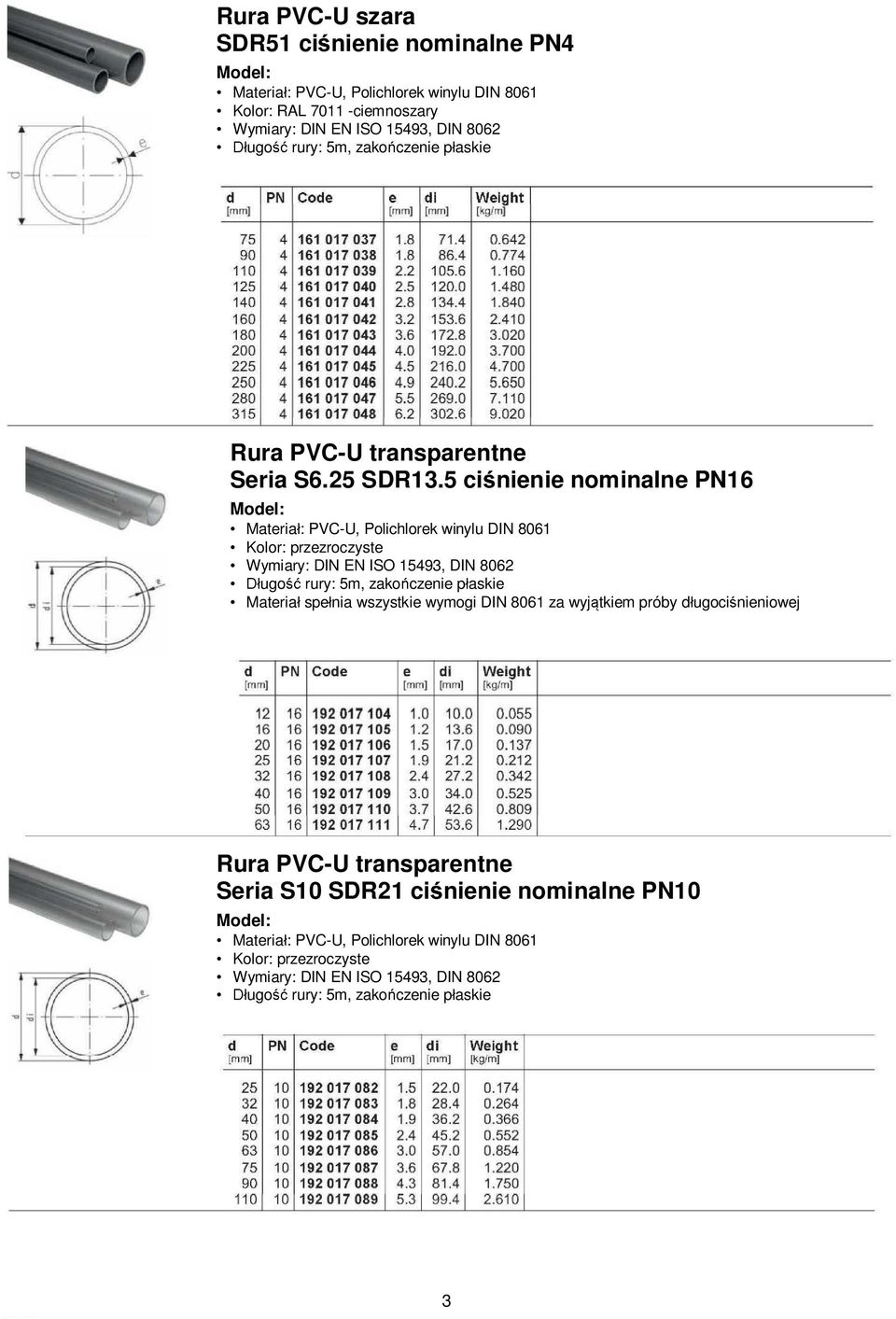

8 Rura PVC-U szara SDR51 ci nienie nominalne PN4 Materia : PVC-U, Polichlorek winylu DIN 8061 Kolor: RAL ciemnoszary Wymiary: DIN EN ISO 15493, DIN 8062 ugo rury: 5m, zako czenie p askie Rura PVC-U transparentne Seria S6.25 SDR13.5 ci nienie nominalne PN16 Materia : PVC-U, Polichlorek winylu DIN 8061 Kolor: przezroczyste Wymiary: DIN EN ISO 15493, DIN 8062 ugo rury: 5m, zako czenie p askie Materia spe nia wszystkie wymogi DIN 8061 za wyj tkiem próby d ugoci nieniowej Rura PVC-U transparentne Seria S10 SDR21 ci nienie nominalne PN10 Materia : PVC-U, Polichlorek winylu DIN 8061 Kolor: przezroczyste Wymiary: DIN EN ISO 15493, DIN 8062 ugo rury: 5m, zako czenie p askie 3

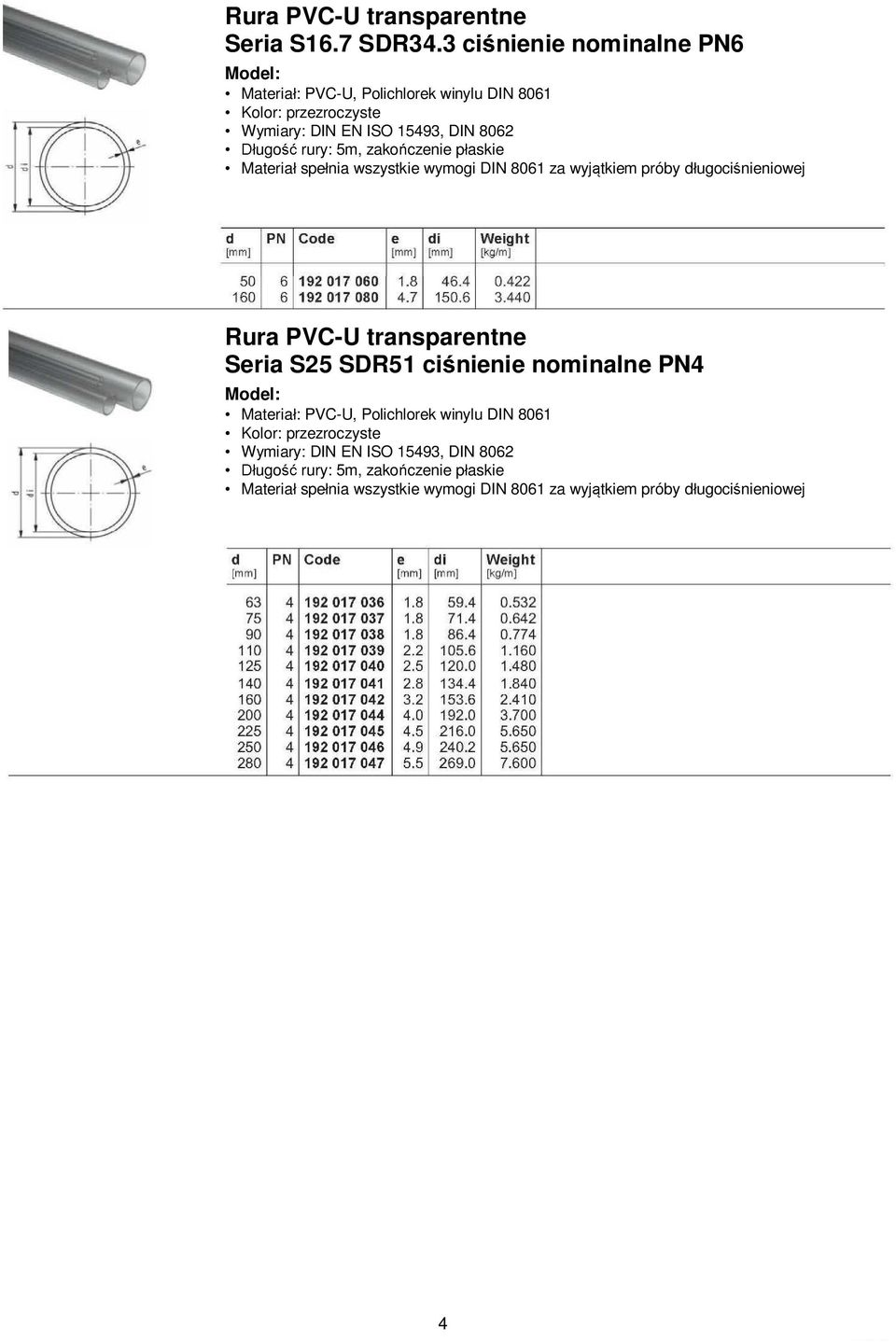

9 Rura PVC-U transparentne Seria S16.7 SDR34.3 ci nienie nominalne PN6 Materia : PVC-U, Polichlorek winylu DIN 8061 Kolor: przezroczyste Wymiary: DIN EN ISO 15493, DIN 8062 ugo rury: 5m, zako czenie p askie Materia spe nia wszystkie wymogi DIN 8061 za wyj tkiem próby d ugoci nieniowej Rura PVC-U transparentne Seria S25 SDR51 ci nienie nominalne PN4 Materia : PVC-U, Polichlorek winylu DIN 8061 Kolor: przezroczyste Wymiary: DIN EN ISO 15493, DIN 8062 ugo rury: 5m, zako czenie p askie Materia spe nia wszystkie wymogi DIN 8061 za wyj tkiem próby d ugoci nieniowej 4

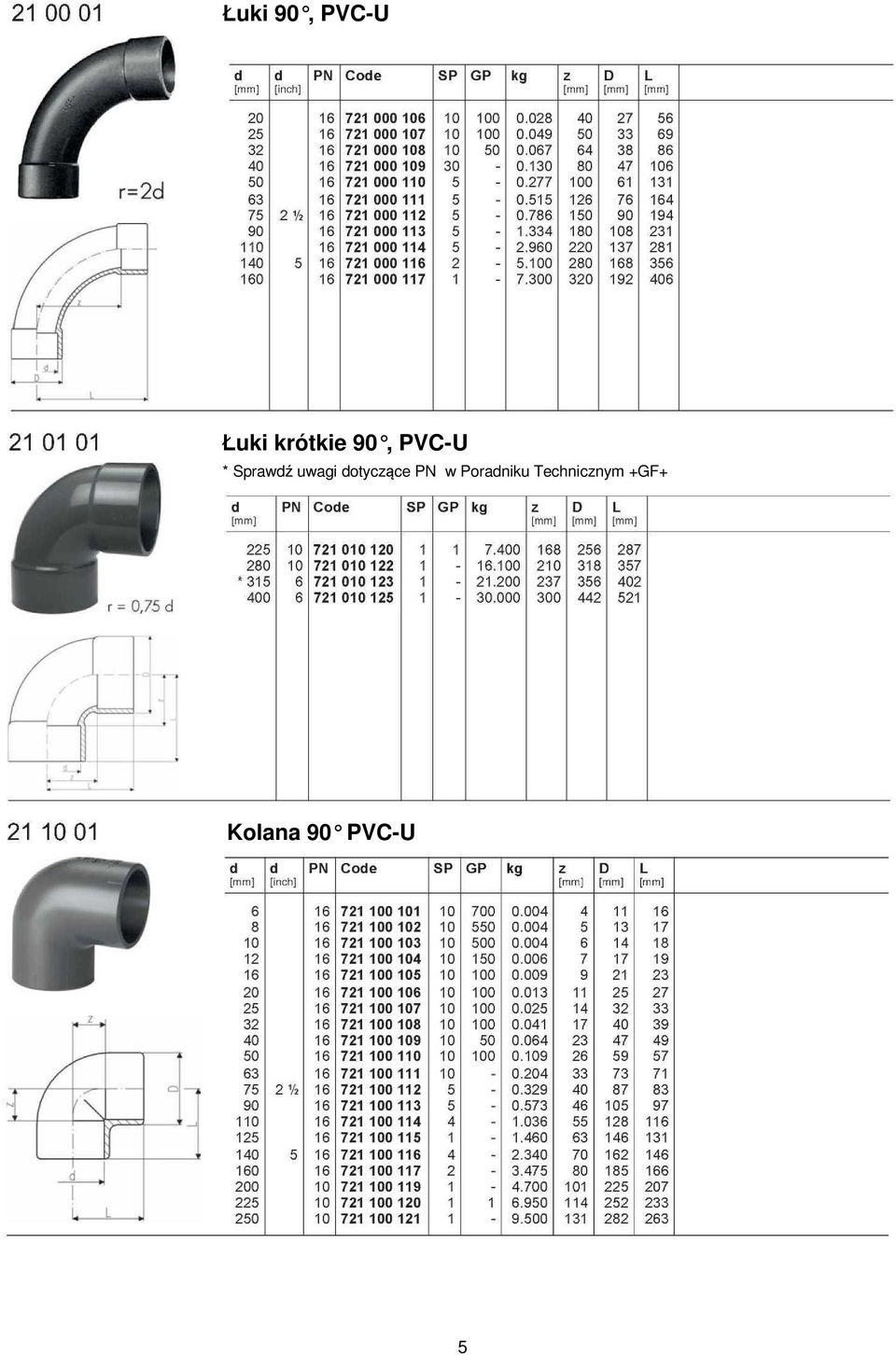

10 uki 90, PVC-U uki krótkie 90, PVC-U * Sprawd uwagi dotycz ce PN w Poradniku Technicznym +GF+ Kolana 90 PVC-U 5

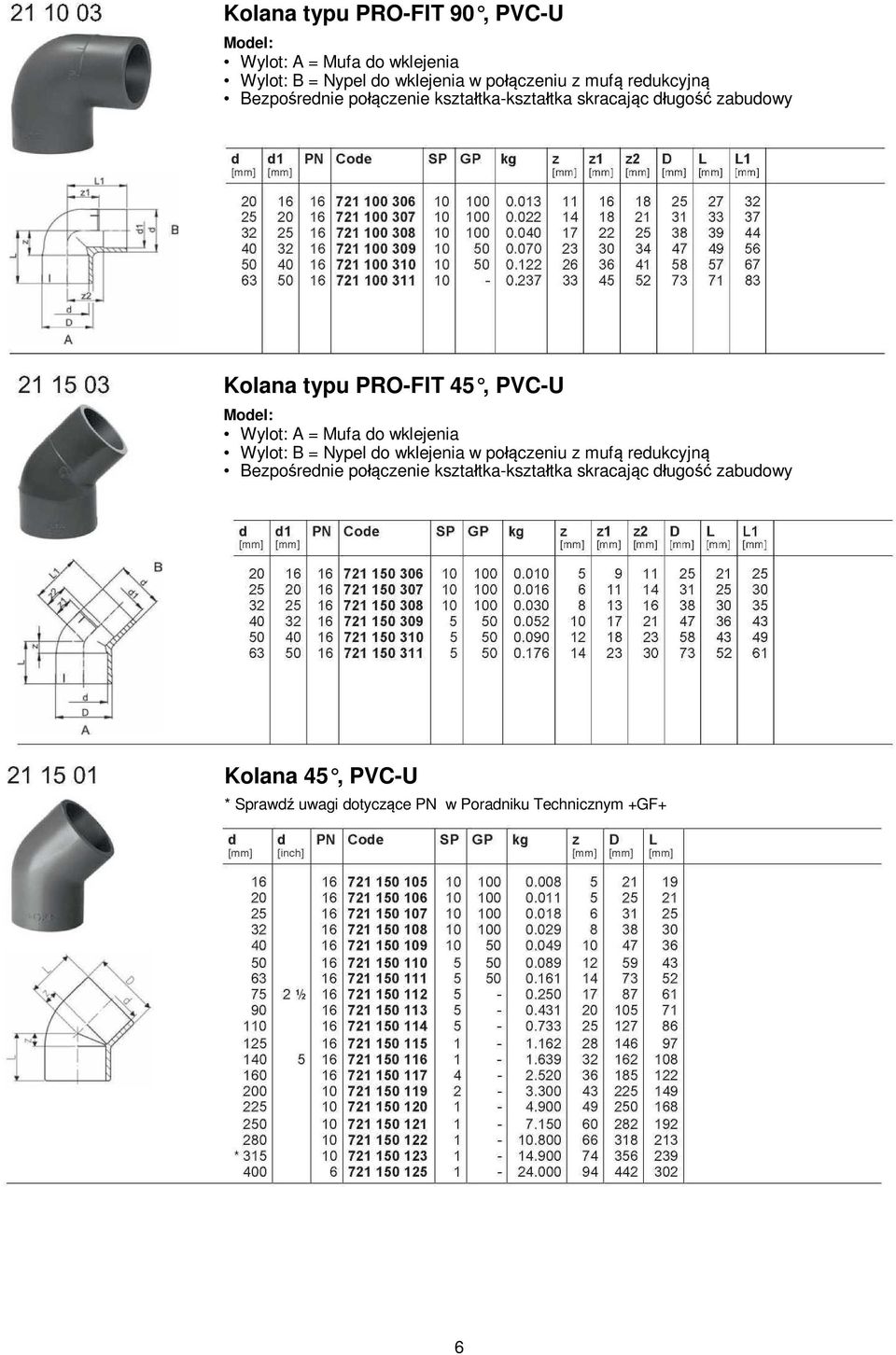

11 Kolana typu PRO-FIT 90, PVC-U Wylot: A = Mufa do wklejenia Wylot: B = Nypel do wklejenia w po czeniu z muf redukcyjn Bezpo rednie po czenie kszta tka-kszta tka skracaj c d ugo zabudowy Kolana typu PRO-FIT 45, PVC-U Wylot: A = Mufa do wklejenia Wylot: B = Nypel do wklejenia w po czeniu z muf redukcyjn Bezpo rednie po czenie kszta tka-kszta tka skracaj c d ugo zabudowy Kolana 45, PVC-U * Sprawd uwagi dotycz ce PN w Poradniku Technicznym +GF+ 6

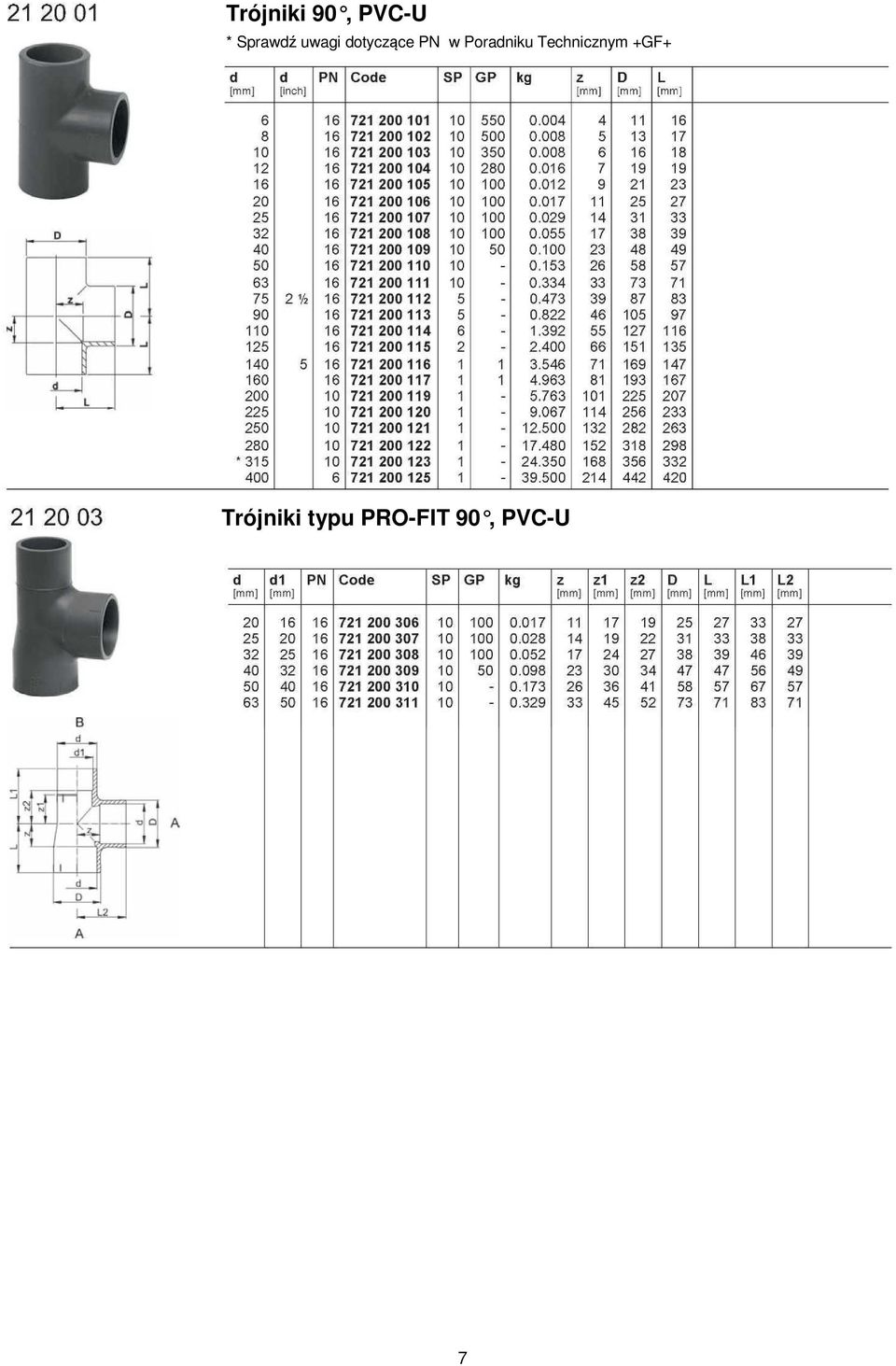

12 Trójniki 90, PVC-U * Sprawd uwagi dotycz ce PN w Poradniku Technicznym +GF+ Trójniki typu PRO-FIT 90, PVC-U 7

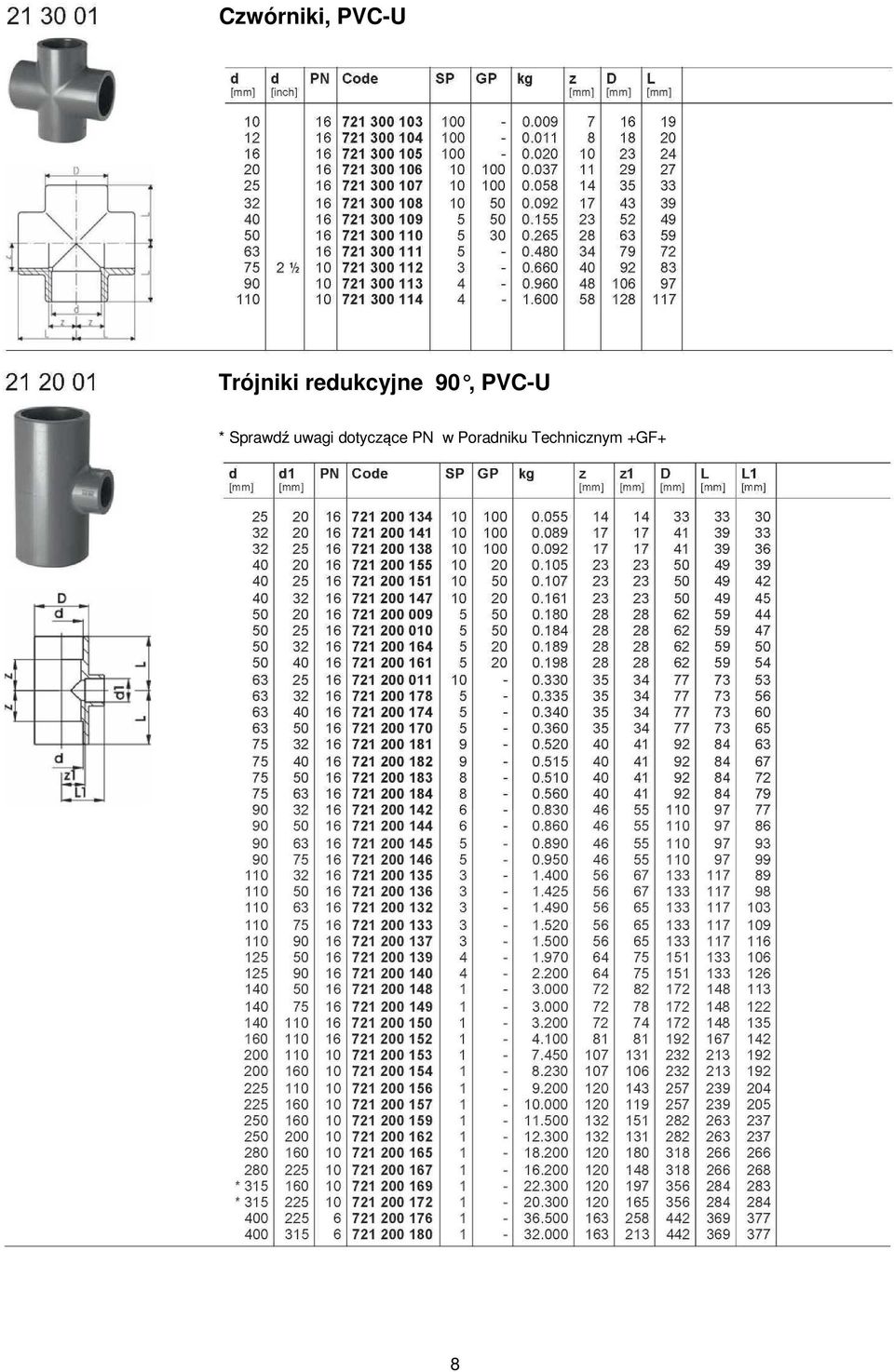

13 Czwórniki, PVC-U Trójniki redukcyjne 90, PVC-U * Sprawd uwagi dotycz ce PN w Poradniku Technicznym +GF+ 8

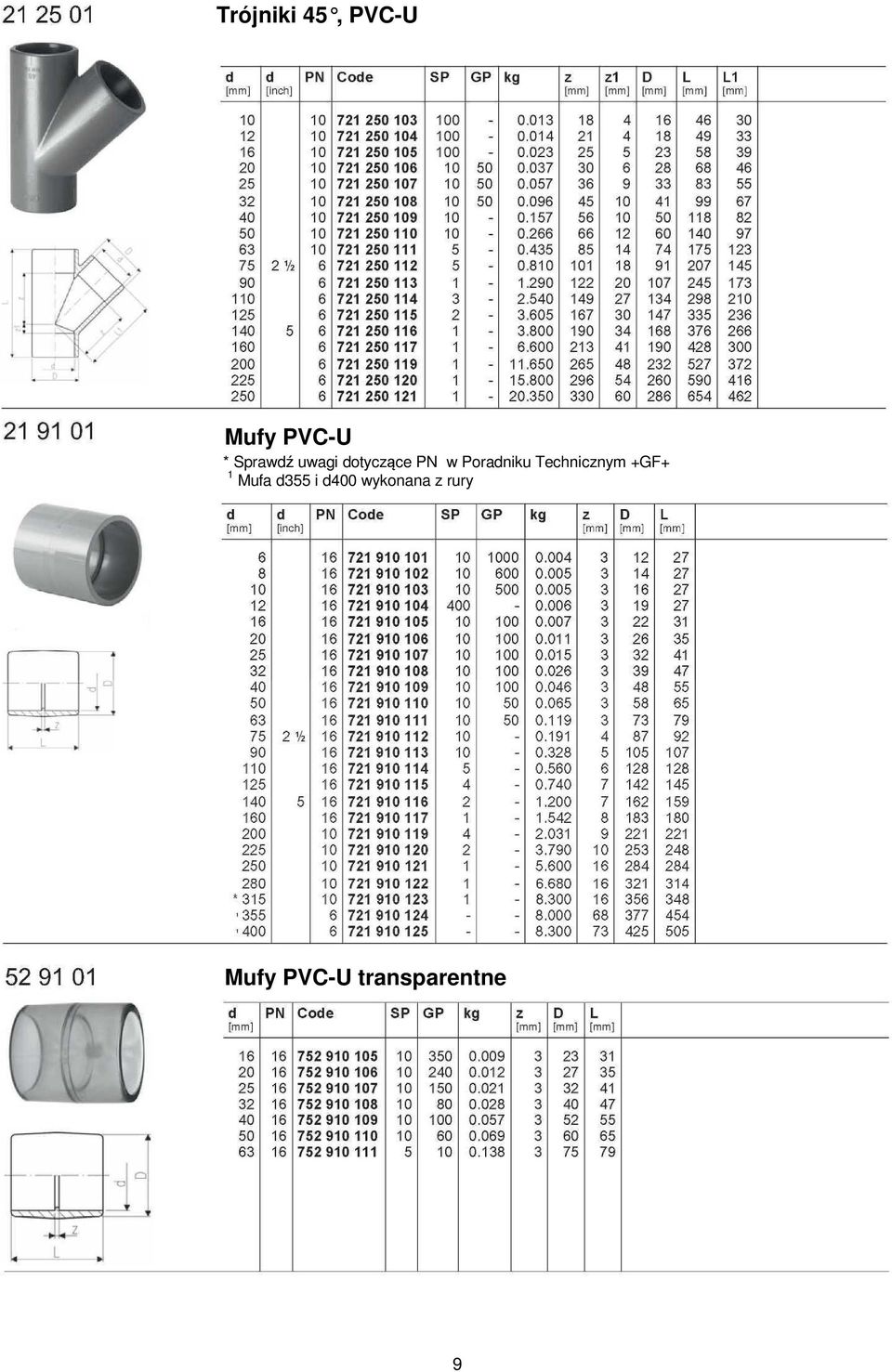

14 Trójniki 45, PVC-U Mufy PVC-U * Sprawd uwagi dotycz ce PN w Poradniku Technicznym +GF+ 1 Mufa d355 i d400 wykonana z rury Mufy PVC-U transparentne 9

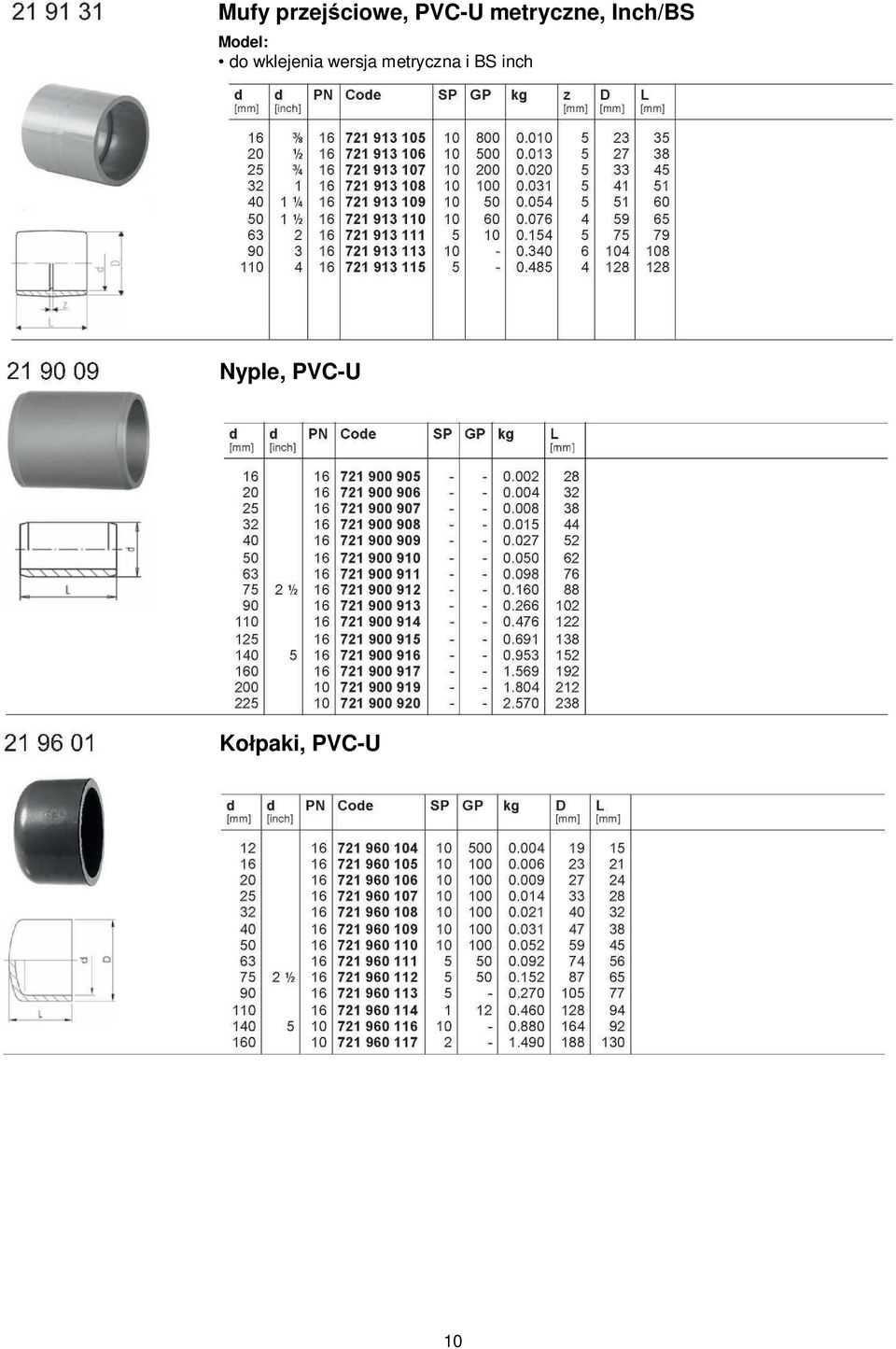

15 Mufy przej ciowe, PVC-U metryczne, Inch/BS do wklejenia wersja metryczna i BS inch Nyple, PVC-U Ko paki, PVC-U 10

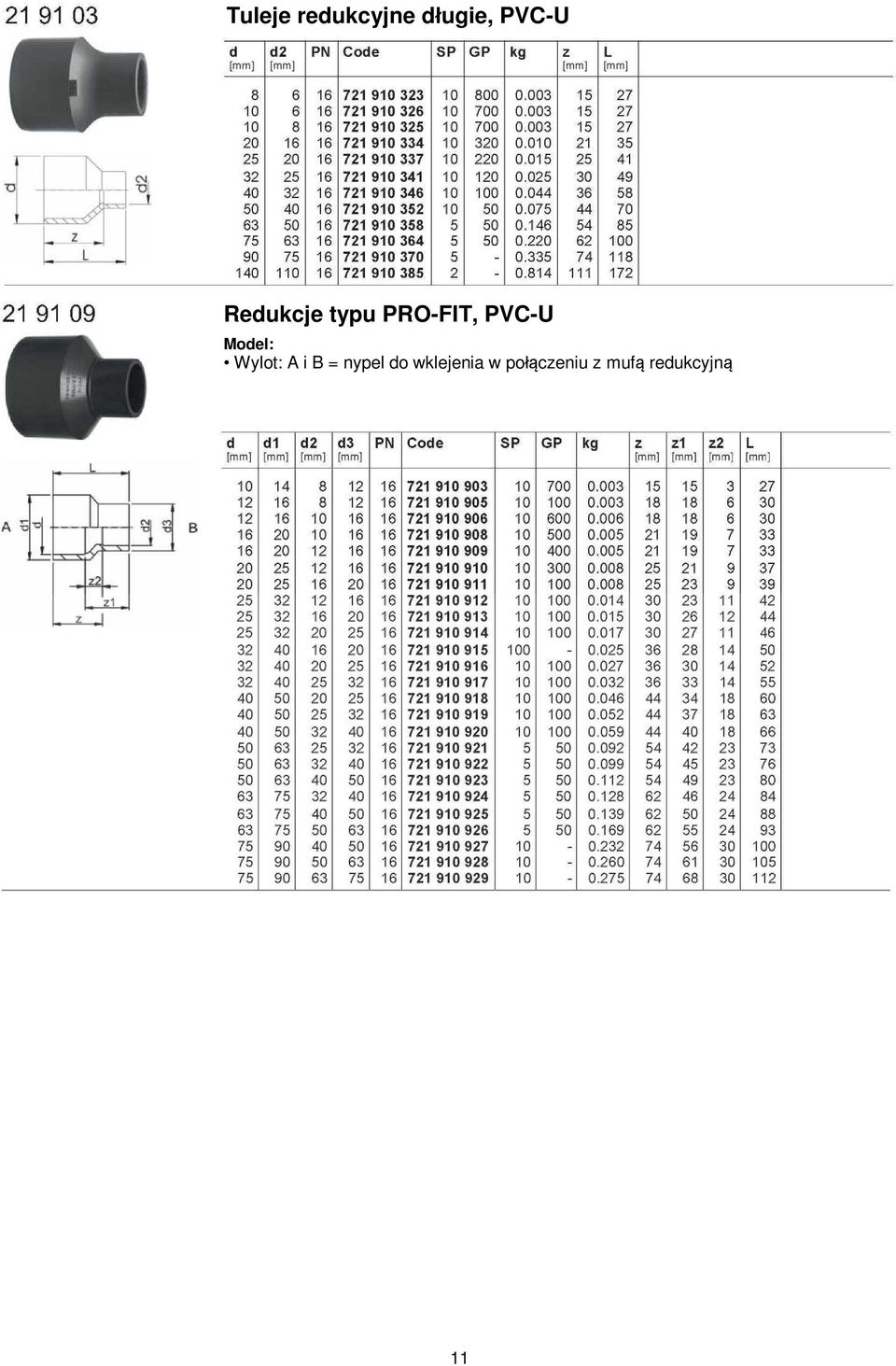

16 Tuleje redukcyjne d ugie, PVC-U Redukcje typu PRO-FIT, PVC-U Wylot: A i B = nypel do wklejenia w po czeniu z muf redukcyjn 11

17 Redukcje krótkie, PVC-U do wklejenia mufowego lub nyplowego * Sprawd uwagi dotycz ce PN w Poradniku Technicznym +GF+ 12

18 Kszta tki przej ciowe Kolana 90 PVC-U, gwint Rp Ko cówki: mufowa do wklejania oraz wewn trzny gwint rurowy Rp Pier cie wzmacniaj cy ze stali nierdzewnej (A2) Gwinty do systemów z tworzyw sztucznych lub z metalu Nie u ywa past uszczelniaj cych agresywnych wobec PVC-U Montowa bez u ycia narz dzi i unika gwa townych zmian temperatury bez pier cienia, gwinty tylko do systemów tworzywowych Trójniki 90 PVC-U, gwint Rp Ko cówki: mufowa do wklejania, odej cie z wewn trznym gwintem rurowym Rp Pier cie wzmacniaj cy ze stali nierdzewnej (A2) Gwinty do systemów z tworzyw sztucznych lub z metalu Nie u ywa past uszczelniaj cych agresywnych wobec PVC-U Montowa bez u ycia narz dzi i unika gwa townych zmian temperatury bez pier cienia, gwinty tylko do systemów tworzywowych Mufy przej ciowe PVC-U, gwint Rp Ko cówki: mufowa do wklejania oraz wewn trzny gwint rurowy Rp Pier cie wzmacniaj cy ze stali nierdzewnej (A2) Gwinty do systemów z tworzyw sztucznych lub z metalu Nie u ywa past uszczelniaj cych agresywnych wobec PVC-U Montowa bez u ycia narz dzi i unika gwa townych zmian temperatury 13

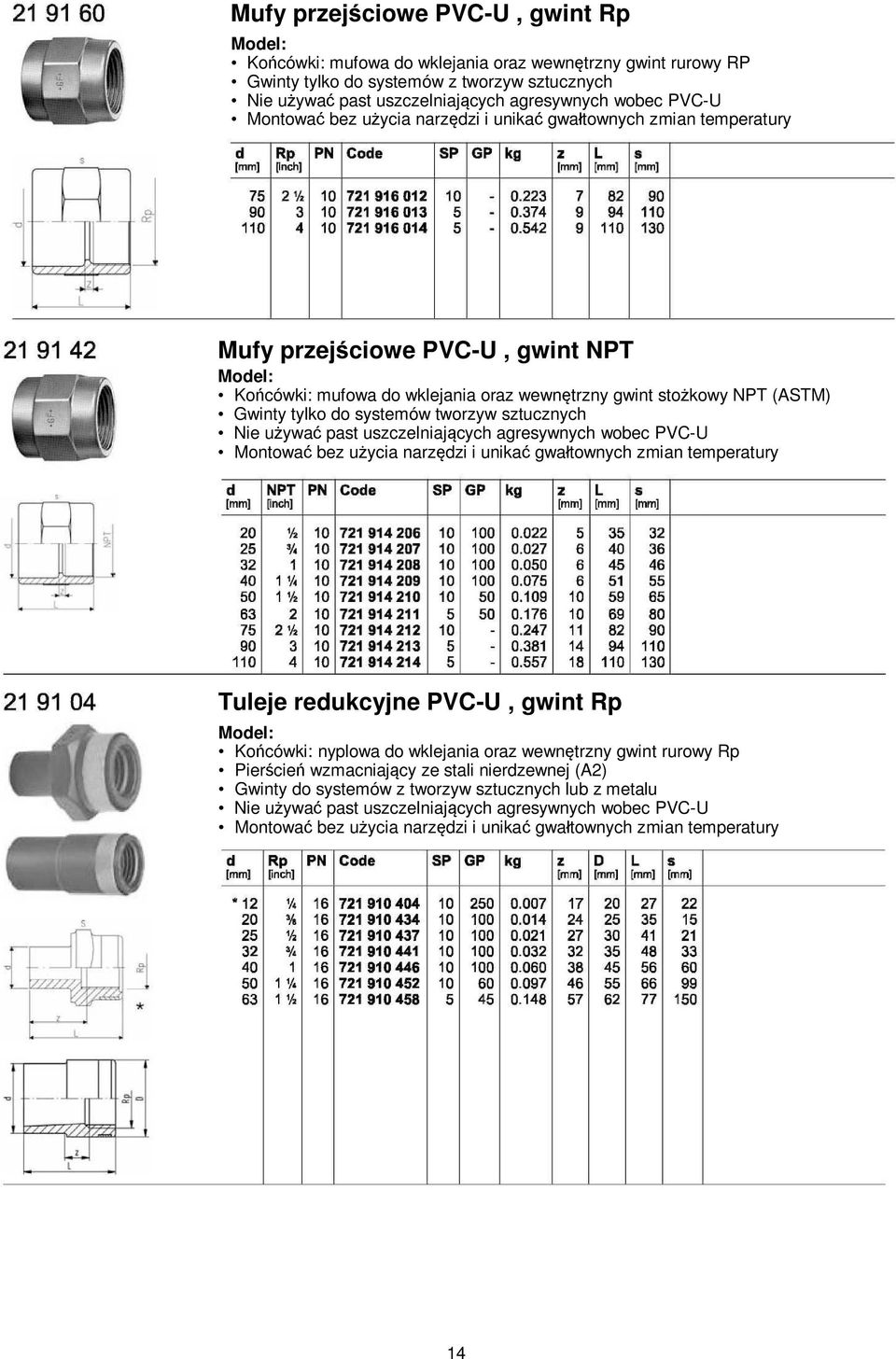

19 Mufy przej ciowe PVC-U, gwint Rp Ko cówki: mufowa do wklejania oraz wewn trzny gwint rurowy RP Gwinty tylko do systemów z tworzyw sztucznych Nie u ywa past uszczelniaj cych agresywnych wobec PVC-U Montowa bez u ycia narz dzi i unika gwa townych zmian temperatury Mufy przej ciowe PVC-U, gwint NPT Ko cówki: mufowa do wklejania oraz wewn trzny gwint sto kowy NPT (ASTM) Gwinty tylko do systemów tworzyw sztucznych Nie u ywa past uszczelniaj cych agresywnych wobec PVC-U Montowa bez u ycia narz dzi i unika gwa townych zmian temperatury Tuleje redukcyjne PVC-U, gwint Rp Ko cówki: nyplowa do wklejania oraz wewn trzny gwint rurowy Rp Pier cie wzmacniaj cy ze stali nierdzewnej (A2) Gwinty do systemów z tworzyw sztucznych lub z metalu Nie u ywa past uszczelniaj cych agresywnych wobec PVC-U Montowa bez u ycia narz dzi i unika gwa townych zmian temperatury 14

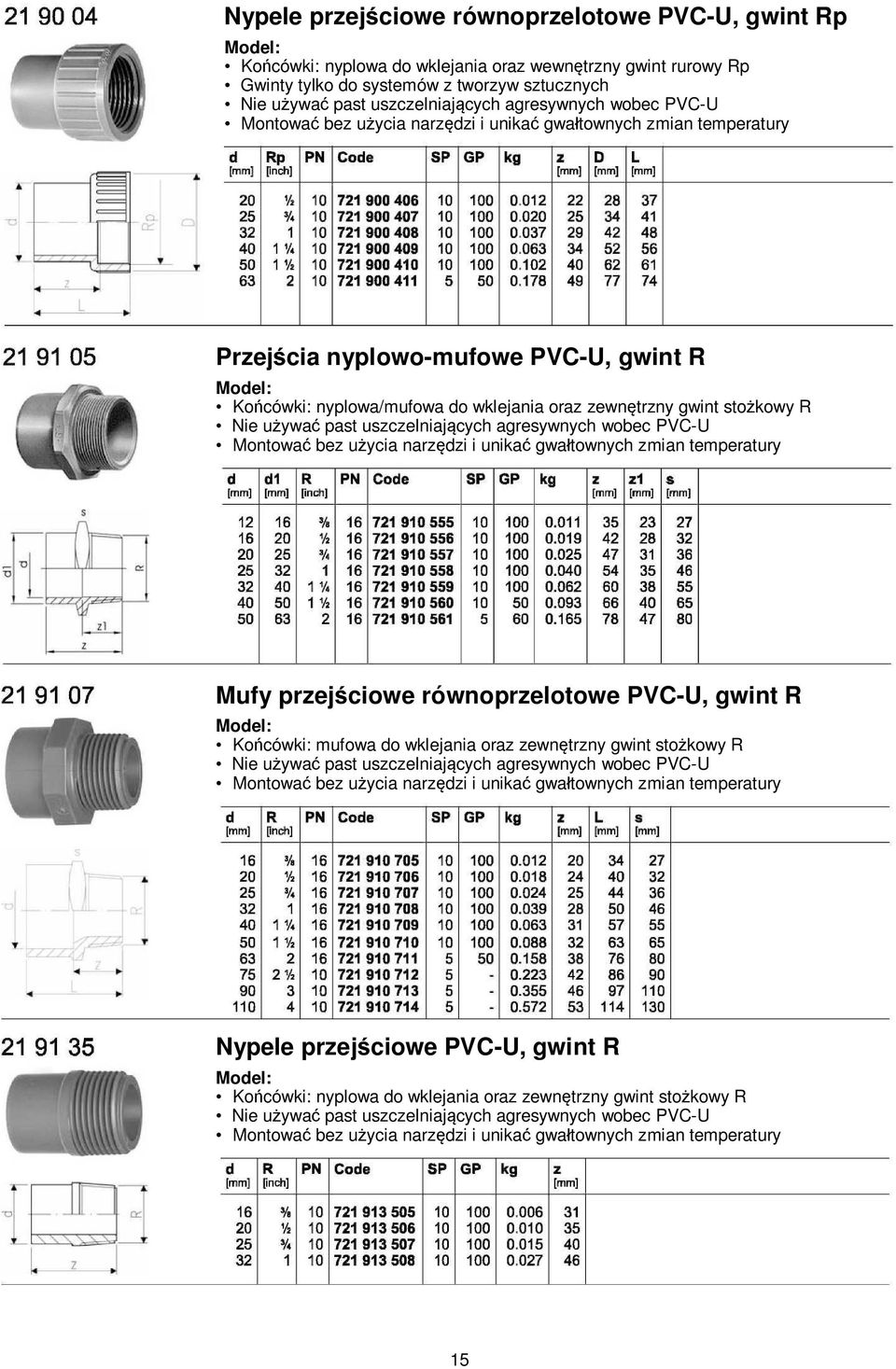

20 Nypele przej ciowe równoprzelotowe PVC-U, gwint Rp Ko cówki: nyplowa do wklejania oraz wewn trzny gwint rurowy Rp Gwinty tylko do systemów z tworzyw sztucznych Nie u ywa past uszczelniaj cych agresywnych wobec PVC-U Montowa bez u ycia narz dzi i unika gwa townych zmian temperatury Przej cia nyplowo-mufowe PVC-U, gwint R Ko cówki: nyplowa/mufowa do wklejania oraz zewn trzny gwint sto kowy R Nie u ywa past uszczelniaj cych agresywnych wobec PVC-U Montowa bez u ycia narz dzi i unika gwa townych zmian temperatury Mufy przej ciowe równoprzelotowe PVC-U, gwint R Ko cówki: mufowa do wklejania oraz zewn trzny gwint sto kowy R Nie u ywa past uszczelniaj cych agresywnych wobec PVC-U Montowa bez u ycia narz dzi i unika gwa townych zmian temperatury Nypele przej ciowe PVC-U, gwint R Ko cówki: nyplowa do wklejania oraz zewn trzny gwint sto kowy R Nie u ywa past uszczelniaj cych agresywnych wobec PVC-U Montowa bez u ycia narz dzi i unika gwa townych zmian temperatury 15

21 Mufy przej ciowe mosi dz/pvc-u, gwint R Ko cówki: mosi na z zewn trznym gwintem sto kowym R oraz mufowa PVC-U Montowa bez u ycia narz dzi i unika gwa townych zmian temperatury Mufy przej ciowe mosi dz/pvc-u, gwint Rp Ko cówki: mosi na z wewn trznym gwintem rurowym RP oraz mufowa PVC-U Montowa bez u ycia narz dzi i unika gwa townych zmian temperatury czka manometryczna PVC-U, gwint G Ko cówki: mufowa do wklejania oraz wewn trzny gwint G Pier cie wzmacniaj cy ze stali nierdzewnej (A2) Gwinty do systemów sztucznych lub z metalu Nie u ywa past uszczelniaj cych agresywnych wobec PVC-U Montowa bez u ycia narz dzi i unika gwa townych zmian temperatury Ko cówka do w a PVC-U Ko cówki: nyplowa do wklejania oraz sto kowa 16

22 Ko cówka do w a PVC-U metric Ko cówki: nyplowa do wklejania oraz rurowa Ko cówka do w a PVC-U Gwint R Z zewn trznym gwintem sto kowym R Gwint tylko do systemów z tworzyw sztucznych Nie u ywa past uszczelniaj cych agrewywnych wobec PVC-U 17

23 Kszta tki gwintowane metrycznee Kolano 90 PVC-U, gwint Rp Ko cówki: wewn trzny gwint rurowy Rp Gwinty tylko do systemów z tworzyw sztucznych Nie u ywa past uszczelniaj cych agresywnych wobec PVC-U Montowa bez u ycia narz dzi i unika gwa townych zmian temperatury Trójnik równoprzelotowy 90, PVC-U, gwint Rp Ko cówki: wewn trzny gwint rurowy Rp Gwinty tylko do systemów z tworzyw sztucznych Nie u ywa past uszczelniaj cych agresywnych wobec PVC-U Montowa bez u ycia narz dzi i unika gwa townych zmian temperatury Mufa, PVC-U, gwint Rp Ko cówki: wewn trzny gwint rurowy Rp Gwinty tylko do systemów z tworzyw sztucznych Nie u ywa past uszczelniaj cych agresywnych wobec PVC-U Montowa bez u ycia narz dzi i unika gwa townych zmian temperatury 18

24 Tuleja redukcyjna, PVC-U, gwint R - Rp Ko cówki: zewn trzny gwint sto kowy R oraz wewn trzny gwint rurowy Rp Gwinty tylko do systemów z tworzyw sztucznych Nie u ywa past uszczelniaj cych agresywnych wobec PVC-U Montowa bez u ycia narz dzi i unika gwa townych zmian temperatury Nypel gwintowany, PVC-U, gwint R Ko pak, PVC-U, gwint Rp Ko cówka: wewn trzny gwint rurowy Rp Gwint tylko do systemów z tworzyw sztucznych Nie u ywa past uszczelniaj cych agresywnych wobec PVC-U Montowa bez u ycia narz dzi i unika gwa townych zmian temperatury 19

25 Za lepka, PVC-U, gwint G Ko cówka: zewn trzny gwint rurowy G Gwint tylko do systemów z tworzyw sztucznych Do uszczelnienia stosowa uszczelk p ask Nie u ywa past uszczelniaj cych agresywnych wobec PVC-U Montowa bez u ycia narz dzi i unika gwa townych zmian temperatury Za lepka, PVC-U, gwint R Ko cówka: zewn trzny gwint sto kowy R Gwint tylko do systemów z tworzyw sztucznych Nie u ywa past uszczelniaj cych agresywnych wobec PVC-U Montowa bez u ycia narz dzi i unika gwa townych zmian temperatury 20

26 Dwuz czki metryczne Dwuz czka do systemów klejonych, PVC-U Ko cówka dwuz czki: mufowa do wklejania Ko cówka dwuz czki z gwintem zewn trznym: mufowa do wklejania Powierzchnia przy czeniowa: pod O-ring Uszczelka: O-Ring EPDM model , FPM model Dwuz czka do sytemów klejonych PRO-FIT, PVC-U Ko cówka dwuz czki: nyplowa do wklejania mog ca s za muf redukcyjn Ko cówka dwuz czki z gwintem zewn trznym: mufowa do wklejania Uszczelka: O-Ring EPDM model , FPM model

27 Dwuz czka do systemów klejonych, PVC-U metryczna - BS Ko cówka dwuz czki: mufowa metryczna do wklejania Ko cówka dwuz czki z gwintem zewn trznym: mufowa do wklejania BS Uszczelka: O-ring EPDM model Mo e zosta wyposa ona w O-ring FPM model Dwuz czka do systemów klejonych, PVC-U metryczna/astm Ko cówka dwuz czki: mufowa ASTM do wklejania Ko cówka dwuz czki z gwintem zewn trznym: mufowa do wklejania Uszczelka: O-ring EPDM model Mo e zosta wyposa ona w O-ring FPM model Dwuz czka z ko cówk za lepiaj, PVC-U 22

28 Dwuz czka przej ciowa, PVC-U, gwint Rp Ko cówka dwuz czki: mufowa metryczna do wklejania Ko cówka dwuz czki z gwintem zewn trznym: wewn trzny gwint rurowy Rp Uszczelka: O-Ring model Mo e zosta wyposa ona w O-Ring FPM model Gwint tylko do systemów z tworzyw sztucznych Nie u ywa past uszczelniaj cych agresywnych wobec PVC-U Dwuz czka przej ciowa PRO-FIT, PVC-U, Gwint Rp Ko cówka dwuz czki: nyplowa do wklejania mog ca s za muf redukcyjn Ko cówka dwuz czki z gwintem zewn trznym: wewn trzny gwint rurowy Rp Uszczelka: O-Ring EPDM model Mo e zosta wyposa ona w O-Ring FPM model Gwint tylko do systemów z tworzyw sztucznych Nie u ywa past uszczelniaj cych agresywnych wobec PVC-U Dwuz czka przej ciowa, PVC-U, gwint NPT Ko cówka dwuz czki: wewn trzny gwint sto kowy NPT (ASTM) Ko cówka dwuz czki z gwintem zewn trznym: mufowa metryczna do wklejania Uszczelka: O-Ring EPDM model Mo e zosta wyposa ona w O-Ring FPM model Gwint tylko do systemów z tworzyw sztucznych Nie u ywa past uszczelniaj cych agresywnych wobec PVC-U 23

29 Dwuz czka przej ciowa PVC-U/stal nierdzewna, gwint Rp Ko cówka dwuz czki: stal nierdzewna (316L), wewn trzny gwint rurowy Rp Ko cówka dwuz czki z gwintem zewn trznym: mufowa do wklejania PVC-U Nakr tka dwuz czki: PVC-U Uszczelka: O-Ring EPDM model , FPM model Dwuz czka przej ciowa PVC-U/stal nierdzewna, gwint R Ko cówka dwuz czki: stal nierdzewna (316L), zewn trzny gwint sto kowy R Ko cówka dwuz czki z gwintem zewn trznym: mufowa do wklejania PVC-U Nakr tka dwuz czki: PVC-U Uszczelka: O-Ring EPDM model , FPM model

30 Dwuz czka przej ciowa PVC-U/stal nierdzewna - do wspawania Ko cówka zaworu: stal nierdzewna (316L) do wspawania Ko cówka dwuz czki z gwintem zewn trznym: mufowa do wklejania PVC-U Nakr tka dwuz czki: stal nierdzewna WN (316L) Uszczlka: O-Ring EPDM model , FPM model Element przej ciowy nyplowo-mufowy PVC-U/mosi dz, Gwint G Ko cówka dwuz czki: nyplowa/mufowa do wklejania PVC-U Nakr tka dwuz czki: wewn trzny gwint mosi ny G Uszczelka: uszczelka p aska EPDM model Dwuz czka gwintowana, PVC-U, gwint Rp-Rp Ko cówka dwuz czki: wewn trzny gwint rurowy Rp Ko cówka dwuz czki z gwintem zewn trznym: wewn trzny gwint rurowy Rp Uszczelka: O-Ring EPDM model Mo e zosta wyposa ona w O-Ring FPM model Gwinty tylko do systemów z tworzyw sztucznych Nie u ywa past uszczelniaj cych agresywnych wobec PVC-U 25

31 Przy cze do zbiornika Typ 050 wersja krótka, PVC-U Przy cze: mufowe do wklejania Uszczelka: uszczelka p aska EPDM Podk adka: PP Otwory opró niaj ce: dwa otwory w g owicy o miok tnej Przy cze do zbiornika Typ 050, PVC-U rubunek z nyplem Przy cze: rubunek z nyplem/muf redukcyjn Uszczelka: uszczelka p aska EPDM Podk adka: PP Otwory opró niaj ce: dwa otwory w g owicy o miok tnej 26

32 Przy cze do zbiornika Typ 050, PVC-U rubunek mufowy Przy cze: rubunek mufowy Uszczelka: uszczelka p aska EPDM Podk adka: PP Otwory opró niaj ce: dwa otwory w g owicy o miok tnej Przy cze do zbiornika Typ 050, PVC-U Przy cza: mufowe oraz nyplowe do wklejania Uszczelka: uszczelka p aska EPDM Podk adka: PP 27

33 Za lepka, PVC-U Z gwintem G wg ISO 228/1 Dla przy czy do zbironika Typ 050 Ko cówka dwuz czki mufowa, PVC-U Mufowa do wklejania Do dwuz czek, przy czy do zbiorników typ 050 i zaworów membranowych typu 314 Dla dwuz czek przej ciowych , , , w starej wersji Ko cówka dwuz czki nyplowa, PVC-U Nyplowa do wklejania mog ca s za muf redukcyjn Do dwuz czek, przy czy do zbiorników typ 050 i zaworów membranowych typu 314 Dla dwuz czek przej ciowych , , , w starej wersji 28

34 Ko cówka dwuz czki, PVC-U Ko cówka dwuz czki, PVC-U ASTM Mufowa do wklejania wg ASTM Ko cówka dwuz czki, PVC-U NPT (ASTM) Wewn trzny gwint sto kowy NPT (ASTM) Ko cówka dwuz czki, PVC-U BS mufowa do wklejania BS 29

35 Ko cówka dwuz czki, PVC-U, gwint Rp Wewn trzny gwint rurowy Rp Za lepka ko cówki dwuz aczki, PVC-U Do dwuz czek, przy czy do zbiorników typ 050 i zaworów membranowych typu 314 aska powierzchnia uszczelniaj ca Ko cówka dwuz czki, PE80 Mufowa do zgrzewania Do dwuz czek, przy czy do zbiorników typ 050 i zaworów membranowych typu

36 Ko cówka dwuz czki d uga, PE100, SDR 11 Do zgrzewania doczo owego, IR Plus i elektrooporowego Suitable for unions, tank connectors and diaphragm valves Type 314 Ko cówka dwuz czki krótka, PE100 SDR11 Konwencjonalne zgrzewanie doczo owe wg DVS 2207 cz 1 IR = podczerwie - (IR Plus ) kompatybilne. Dla rednic d prosz zapozna si z instrukcj instalacji Ko cówka dwuz czki, stal nierdzewna (316L) Rp Materia : stal nierdzewne (316L) Wewn trzny gwint rurowy Rp Ko cówka dwuz czki, stal nierdzewna (316L) R Materia : stal nierdzewna (316L) Zewn trzny gwint sto kowy R 31

37 Ko cówka dwuz czki, stal nierdzewna (316L) Welding End Materia : stal nierdzewna (316L) Ko cówka dwuz czki z gwintem zewn trznym, PVC-U Mufowa do wklejania Uszczelka: O-Ring EPDM model , FPM model Ko cówka dwuz czki z gwintem zewn trznym, PVC-U Gwint Rp Wewn trzny gwint rurowy Rp Powierzchnia przy czniowa: pod O-Ring Uszczelka: O-Ring EPDM model , FPM model Gwinty tylko do systemów z tworzyw sztucznych Nie u ywa past uszczelniaj cych agresywnych wobec PVC-U 32

38 Ko cówka dwuz czki gwintem zew trznym, PVC-U, BS Mufowa do wklejania BS Powierzchnia przy czeniowa: pod O-Ring Uszczelka: O-Ring EPDM model , FPM model Ko cówka dwuz czki z gwintem zewn trznym, eliwo galwanizowane, gwint Rp Wewn trzny gwint rurowy Rp Ko cówka dwuz czki z gwintem zewn trznym, eliwo galwanizowane, gwint R Zewn trzny gwint sto kowy R Ko cówka dwuz czki, mosi dz, gwint Rp Ko cówka: wewn trzny gwint rurowy Rp, mosi dz 33

39 Ko cówka dwuz czki, mosi dz, gwint R Ko cówka: zewn trzny gwint sto kowy R, mosi dz Nakr tka dwuz czki, PVC-U * Wy cznie dla dwuz czek PVC-U/ eliwo galwanizowane Za lepka, PVC-U Z gwintem G wg ISO 228/1 Do przy czy do zbiorników Typ

40 Nakr tka ze stali nierdzewnej (316L) * Nakr tka o miok tna Nakr tka mosi na d12 - d20 dla elementów przej ciowych nyplowo-mufowych model Uszczelki O-ring Do dwuz czek i dwuz czek przej ciowych Twardo oko o 65 o Shore EPDM minimalna temperatura -40 o C FPM minimalna temperatura -15 o C Wy cznie dla dwuz czek PVC-U, PVC-C oraz ABS: , , , , , , , i

41 Uszczelki p askie Uszczelki p askie Twardo oko o 65 Shore Dla elementu przej ciowego nyplowo-mufowego model Uwaga: Dla elementu przej ciowego d16-1/2": Dla elementu przej ciowego d20-3/4": Dla elementu przej ciowego d25-1":

42 Tuleje ko nierzowe i ko nierze metryczne Tuleje ko nierzowe, PVC-U Powierzchnia przy czeniowa rowkowana, metryczna Mufowa do wklejania d16 - d50: powierzchnia przy czeniowa p aska d63 - d400: Powierzchnia przy czeniowa uniwerslana: p aska i rowkowana Uczelka: Uszczelka profilowana EPDM model , FPM model lub p aska EPDM model W przypadku u ycia przeciwko nierza model u ywa tylko uszczelki O-ring EPDM model , FPM model Ko nierz: PVC-U model , PP z wk adk stalow model , Ko nierz lu ny do systemów mufowych PP-V model Uwaga: Uszczelka determinuje maksymalne dopuszczalne ci nienie ienieci nienieximum allowable operating pressure! Tuleje ko nierzowe, PVC-U, Powierzchnia przy czniowa pod O-ring, metryczna Mufowa do wklejania Przeciwko nierz: Tuleja ko nierzowa p aska model Tuleja ko nierzowa uniwersalna model (d160, d200, d225, d280, d315) Uszczelka: O-ring EPDM model , FPM model Ko nierz: PVC-U model , PP/Stal model , PP-V dla systemów mufowych metrycznych model

43 Ko nierze lu ne PVC-U metryczne Do systemów mufowych Owiercenie wg: ISO 7005, EN 1092, BS 4504, DIN 2501 Maksymalna temperature medium lub otoczenia 45 C Owiercenie PN 10 1 Owiercenie wg: ISO 2536, otwory odp. DN125, odpowiedni dla tulei ko nierzowej d125/dn100 2 Owiercenie: ISO 2536, otwory odp. acc. DN225, odpowiedni dla tulei ko nierzowej d250/dn250 AL: ilo otworów 38

44 Ko nierze lu ne, PVC-U Calowe ASTM/ANSI Do systemów mufowych Do tulei ko nierzowych BS/ANSI Owiercenie wg: ANSI/ASME B 16.5 klasa 150, ASTM D 4024, BS 1560, BS EN 1759 Owiercenie: klasa 150 * Tylko do tulei ko nierzowych metrycznych AL: ilo otworów Ko nierze lu ne, PP-V Do systemów mufowych metrycznych Ca kowicie tworzywowy ko nierz PP-GF (z 30 % wzmocnieniem w óknem szklanym) Z rowkiem w kszta cie litery V zapewniaj cym równomierny rozk ad napr Z zintegrowanym zabezpieczeniem przed wypadaniem rub Odporny na UV. Odpowiedni dla instalacji zewn trznych Owiercenie: ISO 7005, EN 1092, BS 4504, DIN 2501 Owiercenie PN 10 AL: ilo otworów 39

45 Ko nierze lu ne PP-Stal Do systemów mufowych metrycznych PP-GF (z 30% wzmocnieniem w óknem szklanym) z pier cieniem stalowym Odporny na UV. Odpowiedni dla instalacji zewn trznych Owiercenie wg: ISO 7005, EN 1092, BS 4504, DIN 2501 Owiercenie PN 10 1 Owiercenie wg: ISO 2536, otwory odp. DN125, odpowiedni dla tulei ko nierzowej d125/dn100 2 Owiercenie: ISO 2536, otwory odp. DN225, odpowiedni dla tulei ko nierzowej d250/dn250 AL: ilo otworów Ko nierze lu ne, PP-V Do systemów mufowych Inch/ANSI Ca kowicie tworzywowy ko nierz PP-GF (z 30 % wzmocnieniem w óknem szklanym) Z rowkiem w kszta cie litery V zapewniaj cym równomierny rozk ad napr Z zintegrowanym zabezpieczeniem przed wypadaniem rub Odporny na UV. Odpowiedni dla instalacji zewn trznych Owiercenie wg: ANSI/ASME B 16.5 klasa 150, ASTM D 4024, BS 1560, BS EN 1759 Owiercenie klasa ) Odpowiedni dla systemów mufowych i doczo owych (brak oznakowania na ko nierzu) AL: ilo otworów 40

46 Ko nierze lu ne PP-Stal Do systemów mufowych Inch/ANSI Do tulei ko nierzowych BS/ANSI Materia : PP (z 30 % wzmocnieniem w óknem szklanym) z pier cieniem stalowym Odporny na UV. Odpowiedni dla instalacji zewn trznych Owiercenie wg: ANSI/ASME B 16.5 klasa 150, ASTM D 4024, BS 1560, BS EN 1759 Owiercenie klasa 150 DN100 i DN150: tylko do tulei ko nierzowych metyrcznych AL: ilo otworów Ko nierze sta e, PVC-U Powierzchnia przy czniowa p aska, metryczna Mufowy do wklejania Owiercenie wg: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, BS 4504 PN 10 Owiercenie PN 10 * Uniwerslany ko nierz, owiercony wg. EN 1092 PN 10 i ANSI B 16.5 Class

47 Ko nierze sta e, PVC-U Powierzchnia przy czeniowa rowkowana, metryczne Mufowy do wklejania Owiercenie wg: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, BS 4504 PN 10 Owiercenie PN 10 * Uniwersalny ko nierz, owiercenie wg EN 1092 PN 10 i ANSI B 16.5 klasa 150 d75 - d110: otwory na ruby w wersji d ugiej AL: ilo c otworów 42

48 Ko nierze lepe, PVC-U, Powierzchnia przy czeniowa p aska, metryczne Owiercenie wg: ISO 7005 PN10, EN 1092 PN10, DIN 2501 PN10 Od d63 do d160: uniwersalna powierzchnia przy czeniowa (rowkowana/plaska) d250: owiercenie wg ISO 2536 Owiercenie PN 10 Uniwerslany ko nierz owiercenie wg. EN 1092 PN 10 and ANSI B 16.5 Class 150 d20 - d110: otwory na ruby w wersji d ugiej AL: ilo otworów 43

49 Odej cia siod owe i obejmy naprawcze Odej cie siod owe Odej cie siod owe mufowe do wklejania Dla ci nienia roboczego do 10 bar Odej cie siod owe z gumowym uszczelnieniem Uczelnienie: NBR, twardo shore : 60 ±5 Shore A Siod o naprawcze Dla ci nienia roboczego do 10 bar Do naprawy uszkodzonych rur Po ówka siod a mo e zosta sklejona Klejenie mo liwe tylko na suchej powierzchni na ruroci gu bez ci nenia 44

50 Kszta tki instalacyjne do instrumentów Signet Kszta tka instalacyjna typu 312 PVC-U, siod o do klejenia Materia : PVC-U Siod o z odej ciem gwintowanym 1 1 / 4 NPSM Siod o do klejenia Zastosowanie: Kompatybilna z przep ywomierzami typu: 2551, 2537, 515, 8510, 2536, 8512 Uwaga: ugo czujnika zale y od kszta tki instalacyjnej Kszta tka instalacyjna typu 310 PVC-U Materia : PVC-U Odej cie gwintowane 1 1 / 4 NPSM Ko cówki metryczne do wklejania PVC-U Zastosowanie: Kompatybilna z przep ywomierzami typu:2551, 2537, 515, 8510, 2536, 8512 Kompatybilna z sensorami ph/orp typu: 2724, 2725, 2726 Uwaga: ugo czujnika zale y od kszta tki instalacyjnej 45

51 Zawory kulowe typ 546 metryczne Zawory kulowe typu 546 PVC-U Z gwintami mocuj cymi Przy cza mufowe do wklejania atwy monta i demonta Uszczelnienie kuli PTFE Wbudowane nierdzewne, metalowe gwinty mocuj ce Wymiar z, ko cówki zaworu oraz nakr tki nie s kompatybilne z zaworami typu 346 (DN10/15-50) odpowiedni typ 370 (DN65-100) Opcja: Indywidualna konfiguracja zaworu Modu wielofunkcyjny z zintegrowanymi wy cznikami kra cowymi Si owniki pneumatyczne lub elektryczne +GF+ 46

52 Zawory kulowe typ 546 Z gwintami mocuj cymi Przy cza nyplowe do wklejania atwy monta i demonta Uszczelnienie kuli PTFE Wbudowane nierdzewne, metalowe gwinty mocuj ce Wymiar z, ko cówki zaworu oraz nakr tki nie s kompatybilne z zaworami typu 346 (DN10/15-50) odpowiedni typ 370 (DN65-100) Opcja: Indywidualna konfiguracja zaworu Modu wielofunkcyjny z zintegrowanymi wy cznikami kra cowymi Si owniki pneumatyczne lub elektryczne +GF+ 47

53 Zawory kulowe typu 546 PVC-U Z gwintami mocuj cymi Przy cza gwintowane Rp atwy monta i demonta Uszczelnienie kuli PTFE Wbudowane nierdzewne, metalowe gwinty mocuj ce Wymiar z, ko cówki zaworu oraz nakr tki nie s kompatybilne z zaworami typu 346 (DN10/15-50) odpowiedni typ 370 (DN65-100) Opcja: Indywidualna konfiguracja zaworu Modu wielofunkcyjny z zintegrowanymi wy cznikami kra cowymi Si owniki pneumatyczne lub elektryczne +GF+ 48

54 Zawory kulowe typu 546 PVC-U Z gwintami mocuj cymi Przy cza mufowe do zgrzewania PE100 atwy monta i demonta Uszczelnienie kuli PTFE Wbudowane nierdzewne, metalowe gwinty mocuj ce Wymiar z, ko cówki zaworu oraz nakr tki nie s kompatybilne z zaworami typu 346 Opcja: Indywidualna konfiguracja zaworu Modu wielofunkcyjny z zintegrowanymi wy cznikami kra cowymi Si owniki pneumatyczne lub elektryczne +GF+ Zawory kulowe typu 546 PVC-U Z gwintami mocuj cymi Przy cza do zgrzewania doczo owego PE100 SDR11 atwy monta i demonta Uszczelnienie kuli PTFE Wbudowane nierdzewne, metalowe gwinty mocuj ce Wymiar z, ko cówki zaworu oraz nakr tki nie s kompatybilne z zaworami typu 346 Opcja: Indywidualna konfiguracja zaworu Modu wielofunkcyjny z zintegrowanymi wy cznikami kra cowymi Si owniki pneumatyczne lub elektryczne +GF+ 49

55 Zawory kulowe typu 546 PVC-U Z gwintami mocuj cymi Przy cza d ugie do zgrzewania doczo owego PE100 SDR11 atwy monta i demonta Uszczelnienie kuli PTFE Wbudowane nierdzewne, metalowe gwinty mocuj ce Wymiar z, ko cówki zaworu oraz nakr tki nie s kompatybilne z zaworami typu 346 (DN10/15-50) odpowiedni typ 370 (DN65-100) Opcja: Indywidualna konfiguracja zaworu Modu wielofunkcyjny z zintegrowanymi wy cznikami kra cowymi Si owniki pneumatyczne lub elektryczne +GF+ 50

56 Zawory kulowe typu 546 PVC-U Z gwintami mocuj cymi Przy cza do zgrzewania doczo owego PE100 SDR17.6 atwy monta i demonta Uszczelnienie kuli PTFE Wbudowane nierdzewne, metalowe gwinty mocuj ce Wymiar z, ko cówki zaworu oraz nakr tki nie s kompatybilne z zaworami typu 346 Opcja: Indywidualna konfiguracja zaworu Modu wielofunkcyjny z zintegrowanymi wy cznikami kra cowymi Si owniki pneumatyczne lub elektryczne +GF+ 51

57 Zawory kulowe typu 546 PVC-U Bez gwintów mocuj cych Przy cza mufowe do wklejania atwy monta i demonta Uszczelnienie kuli PTFE Bez metalowych gwintów mocuj cych Wymiar z, ko cówki zaworu oraz nakr tki nie s kompatybilne z zaworami typu 346 (DN10/15-50) odpowiedni typ 370 (DN65-100) Opcja: Indywidualna konfiguracja zaworu Modu wielofunkcyjny z zintegrowanymi wy cznikami kra cowymi Si owniki pneumatyczne lub elektryczne +GF+ 52

58 Zawory kulowe typu 546 PVC-U Bez gwintów mocuj cych Przy cza nyplowe do wklejania atwy monta i demonta Uszczelnienie kuli PTFE Bez metalowych gwintów mocuj cych Wymiar z, ko cówki zaworu oraz nakr tki nie s kompatybilne z zaworami typu 346 (DN10/15-50) odpowiedni typ 370 (DN65-100) Opcja: Indywidualna konfiguracja zaworu Modu wielofunkcyjny z zintegrowanymi wy cznikami kra cowymi Si owniki pneumatyczne lub elektryczne +GF+ 53

59 Zawory kulowe typu 546 PVC-U Bez gwintów mocuj cych Przy cza gwintowane Rp atwy monta i demonta Uszczelnienie kuli PTFE Bez metalowych gwintów mocuj cych Wymiar z, ko cówki zaworu oraz nakr tki nie s kompatybilne z zaworami typu 346 (DN10/15-50) odpowiedni typ 370 (DN65-100) Opcja: Indywidualna konfiguracja zaworu Modu wielofunkcyjny z zintegrowanymi wy cznikami kra cowymi Si owniki pneumatyczne lub elektryczne +GF+ 54

60 Zawory kulowe typu 546 PVC-U Bez gwintów mocuj cych Przy cza mufowymi do zgrzewania PE100 atwy monta i demonta Uszczelnienie kuli PTFE Bez metalowych gwintów mocuj cych Wymiar z, ko cówki zaworu oraz nakr tki nie s kompatybilne z zaworami typu 346 Opcja: Indywidualna konfiguracja zaworu Modu wielofunkcyjny z zintegrowanymi wy cznikami kra cowymi Si owniki pneumatyczne lub elektryczne +GF+ Zawory kulowe typu 546 PVC-U Bez gwintów mocuj cych Przy cza do zgrzewania doczo owego PE100 SDR11 atwy monta i demonta Uszczelnienie kuli PTFE Bez metalowych gwintów mocuj cych Wymiar z, ko cówki zaworu oraz nakr tki nie s kompatybilne z zaworami typu 346 Opcja: Indywidualna konfiguracja zaworu Modu wielofunkcyjny z zintegrowanymi wy cznikami kra cowymi Si owniki pneumatyczne lub elektryczne +GF+ 55

61 Zawory kulowe typu 546 PVC-U Bez gwintów mocuj cych Przy cza d ugie do zgrzewania doczo owego PE100 SDR11 atwy monta i demonta Uszczelnienie kuli PTFE Bez metalowych gwintów mocuj cych Wymiar z, ko cówki zaworu oraz nakr tki nie s kompatybilne z zaworami typu 346 (DN10/15-50) odpowiedni typ 370 (DN65-100) Opcja: Indywidualna konfiguracja zaworu Modu wielofunkcyjny z zintegrowanymi wy cznikami kra cowymi Si owniki pneumatyczne lub elektryczne +GF+ 56

62 Zawory kulowe typu 546 PVC-U Bez gwintów mocuj cych Przy cza do zgrzewania doczo owego PE100 SDR17.6 atwy monta i demonta Uszczelnienie kuli PTFE Bez metalowych gwintów mocuj cych Wymiar z, ko cówki zaworu oraz nakr tki nie s kompatybilne z zaworami typu 346 Opcja: Indywidualna konfiguracja zaworu Modu wielofunkcyjny z zintegrowanymi wy cznikami kra cowymi Si owniki pneumatyczne lub elektryczne +GF+ 57

63 Zawory kulowe typ 546 PVC-U Z mo liwo ci blokady r czki Przy cza mufowe do wklejania atwy monta i demonta Uszczelnienie kuli PTFE Wbudowane nierdzewne, metalowe gwinty mocuj ce Wymiar z, ko cówki zaworu oraz nakr tki nie s kompatybilne z zaworami typu 346 (DN10/15-50) odpowiedni typ 370 (DN65-100) R czka z blokad, z zapadk Opcja: Indywidualna konfiguracja zaworu Modu wielofunkcyjny z zintegrowanymi wy cznikami kra cowymi Si owniki pneumatyczne lub elektryczne +GF+ 58

64 Zawory kulowe typ 546 PVC-U Z gwintami mocuj cymi Przy cza ko nierzowe sta e rowkowane PVC-U atwy monta i demonta Uszczelnienie kuli PTFE Wbudowane nierdzewne, metalowe gwinty mocuj ce Wymiar z, ko cówki zaworu oraz nakr tki nie s kompatybilne z zaworami typu 346 D ugo zabudowy zgodnie z EN 558 Przy cza wg.: ISO 7005 PN10, EN 1092 PN10, DIN 2501 PN10 Opcja: Indywidualna konfiguracja zaworu Modu wielofunkcyjny z zintegrowanymi wy cznikami kra cowymi Si owniki pneumatyczne lub elektryczne +GF+ 59

65 Cz ci zamienne do zaworów typu 546 Cz ci zamienne do zaworów typu 546 Cz centralna Standardowe uszczelnienie kuli PTFE Cz centralna sk ada si z : korpusu (1), tulei dociskowej (2), kuli (5), trzpienia (6), uszczelnienia kuli, dodatkowe, korpusu, doczo owe i trzpienia (7-11), r czki standardowej (12) i nierdzewnych stalowych gwintów mocuj cych (14) Zestaw kuli Standardowe uszczelnienie kuli PTFE Zestaw kuli sk ada si : kuli (5), trzpienia (6), uszczelnie : kuli, dodatkowego, korpusu i trzpienia (7, 9-11) 60

66 czka Uszczelnienie doczo owe Zestaw uszczelek Sk adaj cy si z uszczelek: dodatkowych, korpusu, doczo owych i trzpienia (8-11) 61

67 Ko cówka zaworu 546 PVC-U (G01) Mufowa do wklejenia Ko cówka zaworu 546 PVC-U (G03) Mufowa do wklejenia - Inch ASTM Ko cówka zaworu 546 PVC-U (G04) Mufowa do wklejenia - BS 62

68 Ko cówka zaworu 546 PVC-U (G05) Nyplowa do wklejenia Ko cówka zaworu 546 PVC-U (G06) Gwintowana Rp Gwinty tylko do systemów z tworzyw sztucznych Nie u ywa past uszczelniaj cych agresywnych wobec PVC-U Ko cówka zaworu 546 PVC-U (G07) Gwintowana Rp z pier cieniem stalowym Gwinty do systemów z tworzyw sztucznych lub metalu Wzmaciniaj cy pier cien ze stali nierdzewnej (A2) Nie u ywa past uszczelniaj cych agresywnych wobec PVC-U 63

69 Ko cówka zaworu 546 PVC-U (G08) Gwintowana Rc Gwinty tylko do systemów z tworzyw sztucznych Nie u ywa past uszczelniaj cych agresywnych wobec PVC-U Ko cówka zaworu 546 PVC-U (G09) Gwintowana NPT Gwinty tylko do systemów z tworzyw sztucznych Nie u ywa past uszczelniaj cych agresywnych wobec PVC-U Ko cówka zaworu PVC-U (G60) Z ko nierzem sta ym PVC-U Po czenie wykonano klejem Tangit do PVC-U Owiercenie wg: ISO 7005 / EN 1092 / DIN 2501 PN10 / BS4504 Powierzchnia przy czeniowa: p aska i rowkowana 64

70 Ko cówka zaworu PVC-U (G70) Z ko nierzem lu nym PVC-U Po czenie wykonano klejem Tangit do PVC-U Owiercenie wg.: ISO 7005 / EN 1092 / DIN 2501 PN10 / BS4504 Ko cówka zaworu PVC-U (G71) Z ko nierzem lu nym PVC-U Inch ANSI Po czenie wykonano klejem Tangit do PVC-U Owiercenie wg: ANSI/ASME B 16.5, ASTM D 4024, BS 1560 (owiercenie 150 lbs) Ko cówka zaworu 546 PVC-U (G72) Z ko nierzem lu nym PP-st Po czenie wykonano klejem Tangit do PVC-U Owiercenie wg.: ISO 7005 / EN 1092 / DIN 2501 PN10 / BS

71 Ko cówka zaworu 546 PVC-U (G73) Z ko nierzem lu nym PP-st inch Po czenie wykonano klejem Tangit do PVC-U Owiercenie wg.: ANSI/ASME B 16.5, ASTM D 4024, BS 1560 (owiercenie 150 lbs) Ko cówka zaworu 546 PP-H (G30) Do zgrzewania mufowego Materia : PP-H Ko cówka zworu 546 PP-H (G32) Nyplowa do zgrzewania mufowego Materia : PP-H 66

72 Ko cówka zaworu 546 PP-H (G33) Gwintowana Rp z pier cieniem stalowym Materia : PP-H Gwinty do systemów z tworzyw sztucznych lub metalu Wzmaciniaj cy pier cien ze stali nierdzewnej (A2) Nie u ywa past uszczelniaj cych agresywnych wobec PP Ko cówka zaworu PP-H (G34) Gwintowana NPT z pier cieniem stalowym Materia : PP-H Gwinty do systemów z tworzyw sztucznych lub metalu Wzmaciniaj cy pier cien ze stali nierdzewnej (A2) Nie u ywa past uszczelniaj cych agresywnych wobec PP Ko cówka zaworu 546 PP-H (G35) Do zgrzewania doczo owego IR-Plus SDR11 Materia : PP-H Ko cówka zaworu 546 PP-H (G36) Do zgrzewania doczo owego IR-Plus SDR17,6 Materia : PP-H 67

73 Ko cówka zaworu 546 PP-H (G37) Do zgrzewania doczo owego d uga SDR11 Materia : PP-H Ko cówka zaworu 546 PE 100 (G40) Do zgrzewania mufowego Ko cówka zaworu PE 100 (G41) Do zgrzewania doczo owego IR-Plus SDR11 Ko cówka zaworu 546 PE 100 (G42) Do zgrzewania doczo owego IR-Plus SDR17,6 68

74 K cówka zaworu PE 100 (G43) Do zgrzewania doczo owego d uga SDR11 Za lepiaj ca ko cówka zaworu 546 PVC-U (G80) Powierzchnia przy czeniowa p aska Nakr tka zaworu 546 PVC-U 69

75 Modu wielofunkcyjny (I02) PP-GF Modu pusty Akcesoria do zaworu typ 546 Modu wielofunkcyjny dzia a jako element po redni dla si owników Zawiera ruby do monta u modu u oraz cznik ze stali nierdzewnej (V2A) dla rednic DN The multifunctional module from d75 - d110 has a master gauge F07 according to EN ISO Modu wielofunkcyjny (I03) PP-GF Z wy cznikami kra cowymi mechanicznymi Ag Ni Akcesoria do zaworu typ 546 Modu wielofunkcyjny dzia a jako element po redni dla si owników Zawiera wtyczk 3P+E / Ochrona: IP65 Zawiera ruby do monta u modu u oraz cznik ze stali nierdzewnej (V2A) dla rednic DN

76 Modu wielofunkcyjny (I04) PP-GF Z wy cznikami kra cowymi mechanicznymi switches Au Akcesoria do zaworu typ 546 Modu wielofunkcyjny dzia a jako element po redni dla si owników Zawiera wtyczk 3P+E / Ochrona: IP65 Zawiera ruby do monta u modu u oraz cznik ze stali nierdzewnej (V2A) dla rednic DN Modu wielofunkcyjny (I05) PP-GF Z wy cznikami kra cowymi indukcyjnymi Namur Akcesoria do zaworu typ 546 Modu wielofunkcyjny dzia a jako element po redni dla si owników Zawiera wtyczk 3P+E / Ochrona: IP65 Zawiera ruby do monta u modu u oraz cznik ze stali nierdzewnej (V2A) dla rednic DN

77 Modu wielofunkcyjny (I06) PP-GF Z wy cznikami kra cowymi indukcyjnymi PNP Akcesoria do zaworu typ 546 Modu wielofunkcyjny dzia a jako element po redni dla si owników Zawiera wtyczk 3P+E / Ochrona: IP65 Zawiera ruby do monta u modu u oraz cznik ze stali nierdzewnej (V2A) dla rednic DN Modu wielofunkcyjny (I07) PP-GF Z wy cznikami kra cowymi indukcyjnymi NPN Akcesoria do zaworu typ 546 Modu wielofunkcyjny dzia a jako element po redni dla si owników Zawiera wtyczk 3P+E / Ochrona: IP65 Zawiera ruby do monta u modu u oraz cznik ze stali nierdzewnej (V2A) dla rednic DN

78 ytka monta owa 546 i 543 PP-GF (L02) 2 otwory mocuj ce Przed ka r czki 546 i 543 PVC-U Do zaworów kulowych 546 and 543 D ugo przed ki z rury PVC-U musi zosta dostosowana na miejscu 73

79 Zawory kulowe typu drogowy zawór kulowy typu 543 PVC-U Poziomy - wersja L Przy cza mufowe do wklejania atwy monta i demonta (ko cówki zaworu i nakr tki s kompatybilne z zaworami 546) Uszczelnienie kuli PTFE Mo liwo instalacji si ownika elektrycznego lub pneumatycznego Zakres obrotu 360, bez ogranicznika W zestawie ogranicznik obrotu 90, inne po enia jako pier cie clip-on Wbudowane nierdzewne, metalowe gwinty mocuj ce Dostarczony w pozycji A-C otwarta, zobacz schemat przep ywu 74

80 3-drogowy zawór kulowy typu 543 PVC-U Poziomy - wersja L Przy cza gwintowane Rp atwy monta i demonta (ko cówki zaworu i nakr tki s kompatybilne z zaworami 546) Uszczelnienie kuli PTFE Mo liwo instalacji si ownika elektrycznego lub pneumatycznego Zakres obrotu 360, bez ogranicznika W zestawie ogranicznik obrotu 90, inne po enia jako pier cie clip-on Wbudowane nierdzewne, metalowe gwinty mocuj ce Dostarczony w pozycji A-C otwarta, zobacz schemat przep ywu 75

81 3-drogowy zawór kulowy typu 543 PVC-U Poziomy - wersja L Przy cza nyplowe do wklejania atwy monta i demonta (ko cówki zaworu i nakr tki s kompatybilne z zaworami 546) Uszczelnienie kuli PTFE Mo liwo instalacji si ownika elektrycznego lub pneumatycznego Zakres obrotu 360, bez ogranicznika W zestawie ogranicznik obrotu 90, inne po enia jako pier cie clip-on Wbudowane nierdzewne, metalowe gwinty mocuj ce Dostarczony w pozycji A-C otwarta, zobacz schemat przep ywu 76

82 3-drogowy zawór kulowy typu 543 PVC-U Poziomy - wersja L Przy cza dlugie do zgrzewania doczo owego PE100 SDR11 atwy monta i demonta (ko cówki zaworu i nakr tki s kompatybilne z zaworami 546) Uszczelnienie kuli PTFE Mo liwo instalacji si ownika elektrycznego lub pneumatycznego Zakres obrotu 360, bez ogranicznika W zestawie ogranicznik obrotu 90, inne po enia jako pier cie clip-on Wbudowane nierdzewne, metalowe gwinty mocuj ce Dostarczony w pozycji A-C otwarta, zobacz schemat przep ywu 77

83 3-drogowy zawór kulowy typu 543 PVC-U Poziomy - wersja T Przy cza mufowe do wklejania atwy monta i demonta (ko cówki zaworu i nakr tki s kompatybilne z zaworami 546) Uszczelnienie kuli PTFE Mo liwo instalacji si ownika elektrycznego lub pneumatycznego Zakres obrotu 360, bez ogranicznika W zestawie ogranicznik obrotu 90, inne po enia jako pier cie clip-on Wbudowane nierdzewne, metalowe gwinty mocuj ce Dostarczony w pozycji A-B-C otwarta, zobacz schemat przep ywu 78

84 3-drogowy zawór kulowy typu 543 PVC-U Poziomy - wersja T Przy cza gwintowane Rp atwy monta i demonta (ko cówki zaworu i nakr tki s kompatybilne z zaworami 546) Uszczelnienie kuli PTFE Mo liwo instalacji si ownika elektrycznego lub pneumatycznego Zakres obrotu 360, bez ogranicznika W zestawie ogranicznik obrotu 90, inne po enia jako pier cie clip-on Wbudowane nierdzewne, metalowe gwinty mocuj ce Dostarczony w pozycji A-B-C otwarta, zobacz schemat przep ywu 79

85 3-drogowy zawór kulowy typu 543 PVC-U Poziomy - wersja T Przy cza nyplowe do wklejania atwy monta i demonta (ko cówki zaworu i nakr tki s kompatybilne z zaworami 546) Uszczelnienie kuli PTFE Mo liwo instalacji si ownika elektrycznego lub pneumatycznego Zakres obrotu 360, bez ogranicznika W zestawie ogranicznik obrotu 90, inne po enia jako pier cie clip-on Wbudowane nierdzewne, metalowe gwinty mocuj ce Dostarczony w pozycji A-B-C otwarta, zobacz schemat przep ywu 80

86 3-drogowy zawór kulowy typu 543 PVC-U Poziomy - wersja T Przy cza d ugie do zgrzewania doczo owego PE100 SDR11 metric atwy monta i demonta (ko cówki zaworu i nakr tki s kompatybilne z zaworami 546) Uszczelnienie kuli PTFE Mo liwo instalacji si ownika elektrycznego lub pneumatycznego Zakres obrotu 360, bez ogranicznika W zestawie ogranicznik obrotu 90, inne po enia jako pier cie clip-on Wbudowane nierdzewne, metalowe gwinty mocuj ce Dostarczony w pozycji A-B-C otwarta, zobacz schemat przep ywu 81

87 3-drogowy zawór kulowy typu 543 PVC-U Poziomy - wersja L Z mo liwo ci blokady r czki Przy cza mufowe do wklejania atwy monta i demonta (ko cówki zaworu i nakr tki s kompatybilne z zaworami 546) Uszczelnienie kuli PTFE Mo liwo instalacji si ownika elektrycznego lub pneumatycznego Zakres obrotu 360, bez ogranicznika W zestawie ogranicznik obrotu 90, inne po enia jako pier cie clip-on Wbudowane nierdzewne, metalowe gwinty mocuj ce Dostarczony w pozycji A-C otwarta, zobacz schemat przep ywu 82

88 3-drogowy zawór kulowy typu 543 PVC-U Poziomy - wersja T Z mo liwo ci blokady r czki Przy cza mufowe do wklejania atwy monta i demonta (ko cówki zaworu i nakr tki s kompatybilne z zaworami 546) Uszczelnienie kuli PTFE Mo liwo instalacji si ownika elektrycznego lub pneumatycznego Zakres obrotu 360, bez ogranicznika W zestawie ogranicznik obrotu 90, inne po enia jako pier cie clip-on Wbudowane nierdzewne, metalowe gwinty mocuj ce Dostarczony w pozycji A-B-C otwarta, zobacz schemat przep ywu 83

89 3-drogowy zawór kulowy typu 543 PVC-U Pionowy - wersja L Przy cza mufowe do wklejania Pionowe nyplowe odej cie do wklejania atwy monta i demonta po wykorzystanie rubunku na odej ciu bocznym Uszczelnienie kuli PTFE Mo liwo instalacji si ownika elektrycznego Zakres obrotu 360, bez ogranicznika Dostarczony w pozycji B-C otwarta, zobacz schemat przep ywu Opis dzia ania: Mieszanie dwóch strumieni 84

90 3-drogowy zawór kulowy typu 543 PVC-U Pionowy - wersja L Przy cza gwintowane Rp Pionowe nyplowe odej cie do wklejania atwy monta i demonta po wykorzystanie rubunku na odej ciu bocznym Uszczelnienie kuli PTFE Mo liwo instalacji si ownika elektrycznego Zakres obrotu 360, bez ogranicznika Dostarczony w pozycji B-C otwarta, zobacz schemat przep ywu Opis dzia ania: Mieszanie dwóch strumieni 85

91 3-drogowy zawór kulowy typu 543 PVC-U Pionowy - wersja L Przy cza nyplowe do wklejania Pionowe nyplowe odej cie do wklejania atwy monta i demonta po wykorzystanie rubunku na odej ciu bocznym Uszczelnienie kuli PTFE Mo liwo instalacji si ownika elektrycznego Zakres obrotu 360, bez ogranicznika Dostarczony w pozycji B-C otwarta, zobacz schemat przep ywu Opis dzia ania: Mieszanie dwóch strumieni 86

92 3-drogowy zawór kulowy typu 543 PVC-U Pionowy - wersja L Z mo liwo ci blokady r czki Przy cza mufowe do wklejania Pionowe nyplowe odej cie do wklejania atwy monta i demonta po wykorzystanie rubunku na odej ciu bocznym Uszczelnienie kuli PTFE Mo liwo instalacji si ownika elektrycznego Zakres obrotu 360, bez ogranicznika Dostarczony w pozycji B-C otwarta, zobacz schemat przep ywu Opis dzia ania: Mieszanie dwóch strumieni 87

93 Cz ci zamienne do zaworów typu 543 Cz ci zamienne do poziomych zaworów typu 543 Cz centralna werjsa L Wszystie mo liwe pod czenia znajduj si w cz ciach zamiennych do zaworów 546 Standardowe uszczelnienie kuli PTFE Cze centralna sk ada si z: korpusu (1), tulei dociskowej (2), kuli (5), trzpienia (6), uszczelnienia kuli, dodatkowe, korpusu, doczo owe i trzpienia (7-11), r czki standardowej (12) i nierdzewnych gwintów metalowych (14) Cze centralna wersja T Standardowe uszczelnienie kuli PTFE Cze centralna sk ada si z: korpusu (1), tulei dociskowej (2), kuli (5), trzpienia (6), uszczelnienia kuli, dodatkowe, korpusu, doczo owe i trzpienia (7-11), r czki standardowej (12) i nierdzewnych gwintów metalowych (14) 88

94 Zestaw kuli wersja L Standardowe uszczelnienie kuli PTFE Zestaw kuli sk ada si z: r czki (12), kuli (5), trzpienia (6), uszczelnie : kuli, dodatkowego, korpusu i trzpienia (7, 9-11) Zestaw kuli wersja T Standardowe uszczelnienie kuli PTFE Zestaw kuli sk ada si z: r czki (12), kuli (5), trzpienia (6), uszczelnie : kuli, dodatkowego, korpusu i trzpienia (7, 9-11) czka Uszczelnienie doczo owe 89

95 Zestaw uszczelek Sk adaj cy si z uszczelek: dodatkowych, korpusu, doczo owych i trzpienia (8-11) Ograniczik obrotu 90 Zestaw monta owy Element przej ciowy dla zaworów kulowych typu 543 poziomych, si owników elektrycznych i pneumatycznych EA21; PA11/21 Zawiera ruby oraz wska nik po enia dla si owników 90

96 Cz ci zamienne do zaworów 543 pionowych Cz centralna wersja L Wszystkie mo liwe pod czenia znajduj si w cz ciach zamiennych do zaworów 546 Standardowe uszczelnienie kuli PTFE Cz centralna sk ada si z : korpusu (1), tulei dociskowej (2), kuli (5), trzpienia (6), uszczelnienia kuli, dodatkowe, korpusu, doczo owe i trzpienia (7-11), r czki standardowej (12) Cz centralna wersja T Standardowe uszczelnienie kuli PTFE Cz centralna sk ada si z : korpusu (1), tulei dociskowej (2), kuli (5), trzpienia (6), uszczelnienia kuli, dodatkowe, korpusu, doczo owe i trzpienia (7-11), r czki standardowej (12) 91

97 Zestaw kuli wersja L Standardowe uszczelnienie kuli PTFE Zestaw kuli sk ada si z: r czki (12), kuli (5), trzpienia (6), uszczelnie : kuli, dodatkowego, korpusu i trzpienia (7, 9-11) Zestaw kuli wersja T Standardowe uszczelnienie kuli PTFE Zestaw kuli sk ada si z: r czki (12), kuli (5), trzpienia (6), uszczelnie : kuli, dodatkowego, korpusu i trzpienia (7, 9-11) czka Uszczelnienie doczo owe 92

98 Zestaw uszczelek Sk adaj cy si z uszczelek: dodatkowych, korpusu, doczo owych i trzpienia (8-11) Zestaw monta owy Element przej ciowy dla zaworów kulowych typu 543 poziomych, si owników elektrycznych i pneumatycznych EA21; PA11/21 Zawiera ruby oraz wska nik po enia dla si owników 93

99 Zawory kulowe dozuj ce Zawory kulowe dozuj ce typu 323 PVC-U Przy cza mufowe do wklejania atwy monta i demonta Uszczelnienie kuli PTFE Zakres obrotu 180 z podzia Ca kowita d ugo zabudowy zgodna z EN 558 Zawory kulowe dozuj ce typu 323 PVC-U Przy cza nyplowe do wklejania atwy monta i demonta Uszczelnienie kuli PTFE Zakres obrotu 180 z podzia Ca kowita d ugo zabudowy zgodna z EN 558 Zawory kulowe dozuj ce typu 323 PVC-U Przy cza gwintowane Rp 94

100 Cz ci zamienne do zaworów typu 323 Cz ci zamienne do zaworów dozuj cych typu 323 Zestaw kuli Uszczelnienie standardowe kuli PTFE Zestaw kuli : nakr tka (4), kula (5), trzpie (6), uszczelnienia kuli i trzpienia (7,11) czka Uszczelnienie doczo owe Zestaw uszczelek Zestaw uszczelek: uszczelki dodatkowe, korpusu, doczo owe i trzpienia (8-11) Tuleja 95

101 Nakr tka Ko cówka mufowa do wklejania Ko cówka mufowa do wklejania ANSI/JIS/BS Ko cówka nyplowa do wklejania Ko cówka gwintowana Rp Ko cówka gwintowana Rc/NPT 96

102 Kurki laboratoryjne Kurek laboratoryjny typ 322 PVC-U Przy cza mufowe do wklejenia Pod czenie jednostronne Uszczelnienie kuli z PTFE 97

103 Cz ci zamienne do kurków laboratoryjnych Cz ci zamienne do kurków laboratoryjnych typ 322 Zestaw kuli Uszczelnienie kuli z PTFE Zestaw kuli sk ada si z: kula (4), trzpie (6), uszczelnienie kuli i trzpienia (7-8) wignia Zestaw uszczelek Zestaw uszczelek sk ada si z: uszczelnienie trzpienia i korpusu (8-9) Nakr tki 98

104 Ko cówki zaworu mufowe 99

105 Zawory membranowe nowej generacji Zawory membranowe typu 514 PVC-U Przy cza mufowe do wklejania Podwojony przep yw w stosunku do poprzednika Korpus spe nia role nakr tki zast puj c cztery ruby R czka z wbudowanym mechanizmem blokuj cym atwy monta i demonta Krótka ca kowita zabudowa Opcja: Indywidualna konfiguracja zaworu Samokalibruj cy si modu wielofunkcyjny ze zintegrowanymi wy cznikami kra cowymi PN16 dostepny jako opcja 100

106 Zawory membranowe typu 514 PVC-U Przy cza gwintowane Rp Podwojony przep yw w stosunku do poprzednika Korpus spe nia role nakr tki zast puj c cztery ruby R czka z wbudowanym mechanizmem blokuj cym atwy monta i demonta Krótka ca kowita zabudowa Opcja: Indywidualna konfiguracja zaworu Samokalibruj cy si modu wielofunkcyjny ze zintegrowanymi wy cznikami kra cowymi PN16 dostepny jako opcja 101

107 Zawory membranowe typu 514 PVC-U Przy cza mufowe do zgrzewania PE80 Podwojony przep yw w stosunku do poprzednika Korpus spe nia role nakr tki zast puj c cztery ruby R czka z wbudowanym mechanizmem blokuj cym atwy monta i demonta Krótka ca kowita zabudowa Opcja: Indywidualna konfiguracja zaworu Samokalibruj cy si modu wielofunkcyjny ze zintegrowanymi wy cznikami kra cowymi PN16 dostepny jako opcja Zawory membranowe 514 PVC-U Przy cza do zgrzewania doczo owego i elektrop. SDR11 Podwojony przep yw w stosunku do poprzednika Korpus spe nia role nakr tki zast puj c cztery ruby R czka z wbudowanym mechanizmem blokuj cym atwy monta i demonta Krótka ca kowita zabudowa Opcja: Indywidualna konfiguracja zaworu Samokalibruj cy si modu wielofunkcyjny ze zintegrowanymi wy cznikami kra cowymi PN16 dostepny jako opcja 102

108 Zawory membranowe typu 515 PVC-U Przy cza nyplowe do wklejania Podwojony przep yw w stosunku do poprzednika Korpus spe nia role nakr tki zast puj c cztery ruby R czka z wbudowanym mechanizmem blokuj cym Ca kowita d ugo zabudowy zgodna z EN 558 Opcja: Indywidualna konfiguracja zaworu Samokalibruj cy si modu wielofunkcyjny ze zintegrowanymi wy cznikami kra cowymi PN16 dostepny jako opcja 103

109 Zawory membranowe typu 517 PVC-U Z ko nierzami lu nymi PVC-U metryczne/bs Podwojony przep yw w stosunku do poprzednika Korpus spe nia role nakr tki zast puj c cztery ruby R czka z wbudowanym mechanizmem blokuj cym Ca kowita d ugo zabudowy zgodna z EN 558 Owiercenie wg.: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, BS 4504 PN 10 P askie powierzchnie przy czeniowe Opcja: Indywidualna konfiguracja zaworu Samokalibruj cy si modu wielofunkcyjny ze zintegrowanymi wy cznikami kra cowymi 104

110 Zawory membranowy typu 317 PVC-U Z ko nierzami PVC-U P askie powierzchnie przy czeniowe DN z ko nierzami lu nymi DN z ko nierzami sta ymi Overall length according to EN 558 Owiercenie wg.: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, BS 4504 PN 10 Option: Mozliwo blokady pok et a dla rednic DN (standardowa wersja bez blokady) DN80 i DN150 z ko nierzami sta ymi metrycznymi oraz ANSI B

111 Wska nik po enia Wrzeciono mocuj ce zawiera wska nik po enia oraz element dociskowy Zestaw uszczelek do zaworów r cznych obudowa szczelna ci nieniowo zawiera wska nik po enia Membrana 106

112 Cz ci zamienne do zaworów typu 514 Korpus bez elemntów cz cych Nakr tka 107

113 Cz ci zamienne do zaworu typu 515 Korpus zaworu z ko cówkami nyplowymi Cz ci zamienne do zaworu typu 517 Tuleja p aska 108
